BEDIENUNGSANLEITUNG JSM1023 Ferm

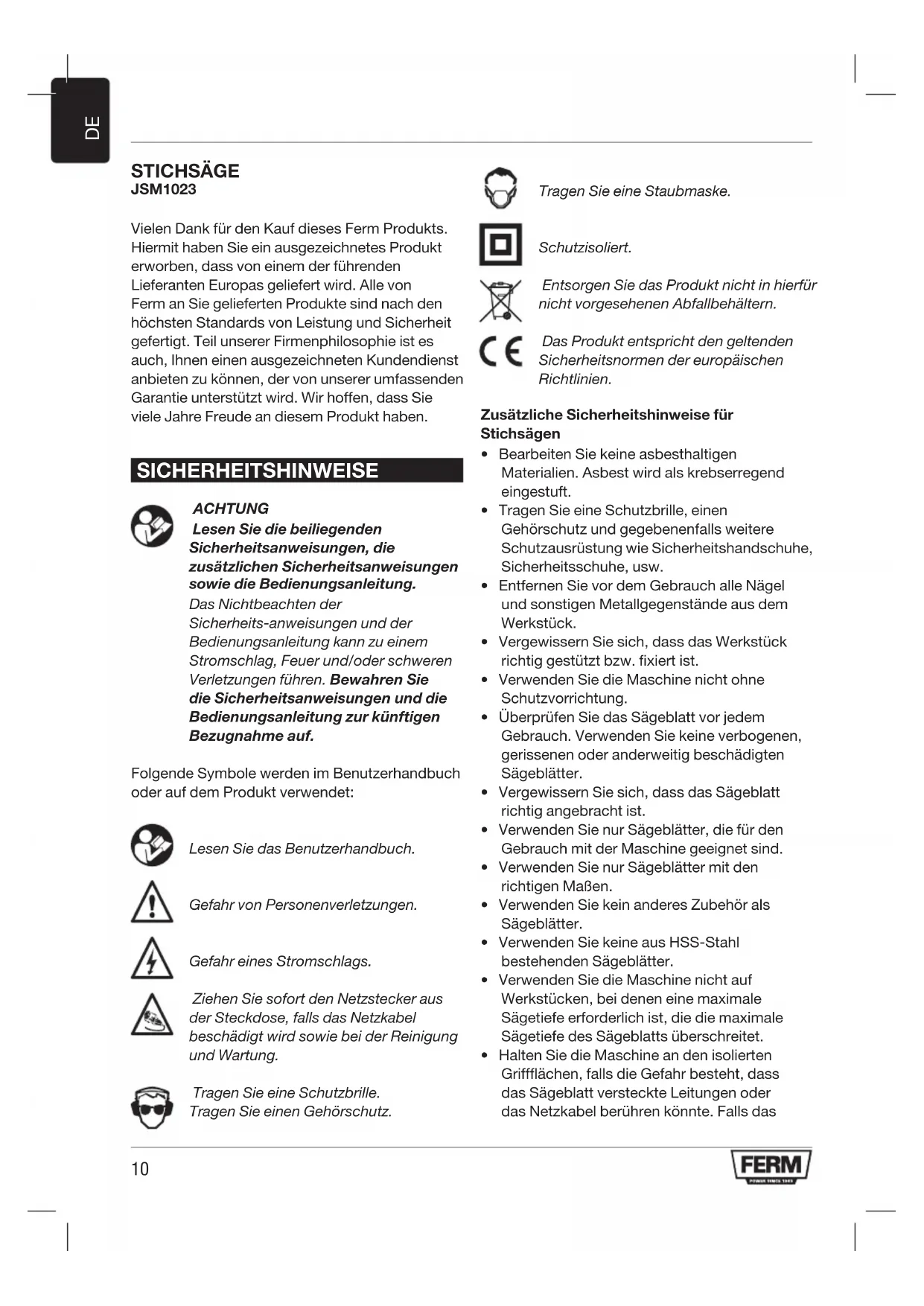

STICHSÄGE JSM1023 Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben. SICHERHEITSHINWEISE ACHTUNG Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung. Das Nichtbeachten der Sicherheits-anweisungen und der Bedienungsanleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Lesen Sie das Benutzerhandbuch. Gefahr von Personenverletzungen. Gefahr eines Stromschlags. Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung. Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Tragen Sie eine Staubmaske. Schutzisoliert. Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern. Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. Zusätzliche Sicherheitshinweise für Stichsägen

• Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebserregend eingestuft.

• Tragen Sie eine Schutzbrille, einen Gehörschutz und gegebenenfalls weitere Schutzausrüstung wie Sicherheitshandschuhe, Sicherheitsschuhe, usw.

• Entfernen Sie vor dem Gebrauch alle Nägel und sonstigen Metallgegenstände aus dem Werkstück.

• Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.

• Verwenden Sie die Maschine nicht ohne Schutzvorrichtung.

• Überprüfen Sie das Sägeblatt vor jedem Gebrauch. Verwenden Sie keine verbogenen, gerissenen oder anderweitig beschädigten Sägeblätter.

• Vergewissern Sie sich, dass das Sägeblatt richtig angebracht ist.

• Verwenden Sie nur Sägeblätter, die für den Gebrauch mit der Maschine geeignet sind.

• Verwenden Sie nur Sägeblätter mit den richtigen Maßen.

• Verwenden Sie kein anderes Zubehör als Sägeblätter.

• Verwenden Sie keine aus HSS-Stahl bestehenden Sägeblätter.

• Verwenden Sie die Maschine nicht auf Werkstücken, bei denen eine maximale Sägetiefe erforderlich ist, die die maximale Sägetiefe des Sägeblatts überschreitet.

• Halten Sie die Maschine an den isolierten Griffflächen, falls die Gefahr besteht, dass das Sägeblatt versteckte Leitungen oder das Netzkabel berühren könnte. Falls das11

Sägeblatt einen spannungsführenden Draht berührt, können die freiliegenden Metallteile der Maschine ebenfalls spannungsführend werden. Gefahr eines Stromschlags.

• Lassen Sie die Maschine nach dem Anbringen des Sägeblatts in einem sicheren Bereich im Leerlauf laufen. Vibriert die Maschine stark, schalten Sie sie sofort aus, ziehen Sie den Netzstecker aus der Steckdose und versuchen Sie, das Problem zu beheben.

• Seien Sie sich darüber im Klaren, dass das Sägeblatt nach dem Abschalten der Maschine noch etwas nachläuft. Versuchen Sie nicht, das Sägeblatt selbst zum Stillstand zu bekommen. Rückschlag Als Rückschlag wird die Auf- und Rückwärtsbewegung des Sägeblatts bezeichnet, wenn dieses unerwartet auf einen Gegenstand trifft. Halten Sie die Maschine beim Gebrauch sicher fest. Konzentrieren Sie sich auf die Arbeit. Ein Rückschlag wird normalerweise verursacht durch: - ein unbeabsichtigtes Berühren harter Gegenstände oder Materialien mit dem sich bewegenden Sägeblatt; - ein stumpfes Sägeblatt; - ein nicht richtig montiertes Sägeblatt; - Sägearbeiten in einem vorherigen Schnitt; - mangelnde Aufmerksamkeit bei der Arbeit; - eine instabile Haltung. Elektrische Sicherheit Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm2 haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab. TECHNISCHE DATEN Netzspannung 230 V~ Netzfrequenz 50 Hz Leistungsaufnahme 570 W Leerlaufgeschwindigkeit 500 - 3.000/min Max. Sägetiefe (Holz) 70 mm Max. Sägehub 18 mm Gehrungswinkel 45° Anzahl der Pendelhubpositionen 4 Gewicht 2,0 kg

LÄRM UND VIBRATIONEN

Schalldruck (Lpa) 90,4 dB(A) K=3dB Schallleistung (Lwa) 101,4 dB(A) K=3dB Vibrationen (Holz) 7,7 m/s

Tragen Sie einen Gehörschutz. Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf12

BESCHREIBUNG (ABB. A) Ihre Pendelhubstichsäge wurde zum Sägen in Holz, Metall, Kunststoff, Keramik, Gummi, etc. in jeder benötigten Größe und jeder erforderlichen Form konstruiert.

1. Ein-/Aus-Schalter

3. Geschwindigkeitseinstellrad

4. Pendelhubschalter

8. Inbusschraube für Parallelführung

9. Skala für Gehrungswinkel

10. Staubabsauganschluss

13. Inbusschlüsselhalter

MONTAGE Schalten Sie die Maschine vor der Montage aus und ziehen Sie den Netzstecker aus der Steckdose. Anbringen und Entfernen des Sägeblatts (Abb.

Die Wahl des benötigten Sägeblatts können Sie der Tabelle unten entnehmen. Sägeblatt Material Grob Holz Mittel Holz Fein Stahl, Aluminium, Kunststoff Sehr fein Holz (Kurven) Versuchen Sie nicht, die Schutz- vorrichtung von der Maschine zu entfernen. Anbringen

• Heben Sie die Schutzvorrichtung (5) an.

• Lockern Sie die Inbusschrauben (14) mit dem Inbusschlüssel (12).

• Führen Sie das Sägeblatt (15) so weit wie möglich in den Sägeblatthalter (6) ein. Die Zähne des Sägeblatts (15) müssen nach oben und nach vorne weisen. Die glatte Seite des Sägeblatts muss in den Schlitz der Führungsrolle (16) eingreifen.

• Ziehen Sie die Inbusschrauben (14) mit dem Inbusschlüssel (12) an.

• Senken Sie die Schutzvorrichtung (5). Entfernen

• Heben Sie die Schutzvorrichtung (5) an.

• Lockern Sie die Inbusschrauben (14) mit dem Inbusschlüssel (12).

• Entfernen Sie das Sägeblatt (15) aus dem Sägeblatthalter (6).

• Ziehen Sie die Inbusschrauben (14) mit dem Inbusschlüssel (12) an.

• Senken Sie die Schutzvorrichtung (5). Anbringen und Entfernen der Parallelführung (Abb. C) Die Parallelführung wird verwendet, um mit einem Mindestabstand von 16 cm an Kanten entlang zu sägen. Anbringen

• Lockern Sie die Inbusschrauben (8) mit dem Inbusschlüssel (12).

• Setzen Sie die Parallelführung (17) in den Sägeschuh (7) ein.

• Stellen Sie die Parallelführung (17) auf die erforderliche Position.

• Ziehen Sie die Inbusschrauben (8) mit dem Inbusschlüssel (12) an. Entfernen

• Lockern Sie die Inbusschrauben (8) mit dem Inbusschlüssel (12).

• Entfernen Sie die Parallelführung (17) vom Sägeschuh (7).

• Ziehen Sie die Inbusschrauben (8) mit dem Inbusschlüssel (12) an. GEBRAUCH Ein- und Ausschalten (Abb. A)

• Um die Maschine einzuschalten, drücken Sie auf den Ein-/Aus-Schalter (1).

• Um die Maschine auf Dauerbetrieb zu schalten, halten Sie den Ein-/Aus-Schalter (1) gedrückt und drücken Sie gleichzeitig auf die Ausschaltsperre (2).

• Um den Dauerbetrieb auszuschalten, drücken Sie erneut auf den Ein-/Aus-Schalter (1).13

• Um die Maschine auszuschalten, lassen Sie den Ein-/Aus-Schalter (1) los. Einstellung der Geschwindigkeit (Abb. A) Das Geschwindigkeitseinstellrad wird zur Einstellung der Geschwindigkeit verwendet. Das Geschwindigkeitseinstellrad kann auf 6 Positionen eingestellt werden. Die ideale Geschwindigkeit hängt vom Profil und den Zähnen des Sägeblatts sowie vom zu bearbeitenden Material ab. Stellen Sie die Geschwindigkeit nicht während des Gebrauchs ein.

• Drehen Sie das Geschwindigkeitseinstellrad (3) auf die erforderliche Position. - Verwenden Sie für harte Materialien ein Sägeblatt mit feinen Zähnen und wählen Sie eine niedrigere Geschwindigkeit. - Verwenden Sie für weiche Materialien ein Sägeblatt mit groben Zähnen und wählen Sie eine höhere Geschwindigkeit. Einstellung des Gehrungswinkels (Abb. D) Der Gehrungswinkel ist zwischen 0° und 45° einstellbar. Der Gehrungswinkel kann auf der Skala (9) abgelesen werden. Stellen Sie den Gehrungswinkel nicht während des Gebrauchs ein.

• Lockern Sie die Inbusschrauben (18) mit dem Inbusschlüssel (12).

• Schwenken Sie den Sägeschuh (7) in die erforderliche Position.

• Ziehen Sie die Inbusschrauben (18) mit dem Inbusschlüssel (12) an. Verwendung des Pendelhubschalters (Abb. A) Der Pendelhubschalter wird verwendet, um die Art und Weise einzustellen, in der die Zähne des Sägeblatts in das Material eingreifen. Der Pendelhubschalter kann auf 4 Positionen eingestellt werden. Stellen Sie die Pendelhubposition nicht während des Gebrauchs ein.

• Drehen Sie den Pendelhubschalter (4) je nach dem zu bearbeitenden Material in die entsprechende Position. Die Wahl der erforderlichen Position können Sie der Tabelle unten entnehmen. Material Pendelhubposition Holz 1-3 Kunststoff 1 Aluminium 0-1 Stahl 0 Keramik 0 Gummi 0 Staubabsaugung (Abb. E)

• Stecken Sie den Staubabsaugadapter (19) in die Staubabsaugverbindung (10).

• Verbinden Sie den Schlauch eines Staubsaugers mit dem Staubabsaugadapter (19). Ratschläge für optimale Arbeitsergebnisse

• Spannen Sie das Werkstück ein. Verwenden Sie für kleine Werkstücke eine Spannvorrichtung.

• Zeichnen Sie eine Linie, um die Richtung vorzugeben, in der das Sägeblatt geführt wird.

• Halten Sie die Maschine sicher am Griff fest.

• Stellen Sie die Sägegeschwindigkeit ein.

• Stellen Sie den Gehrungswinkel ein.

• Stellen Sie die Pendelhubposition ein.

• Schalten Sie die Maschine ein.

• Warten Sie, bis die Maschine ihre volle Geschwindigkeit erreicht hat.

• Setzen Sie den Sägeschuh auf das Werkstück.

• Bewegen Sie die Maschine langsam die vorgezeichnete Linie entlang, wobei Sie den Sägeschuh fest gegen das Werkstück drücken.

• Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.

• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.14

REINIGUNG UND WARTUNG

Schalten Sie die Maschine vor der Reinigung und Wartung immer aus und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.

• Halten Sie die Belüftungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den Belüftungsschlitzen zu entfernen.

• Reinigen Sie regelmäßig das Sägeblatt, um Ungenauigkeiten beim Gebrauch zu vermeiden.

• Schmieren Sie regelmäßig die Führungsrolle. Erneuerung des Sägeblatts (Abb. B) Verschlissene oder beschädigte Sägeblätter müssen unverzüglich erneuert werden. Verwenden Sie ausschließlich scharfe und unbeschädigte Sägeblätter.

• Um das alte Sägeblatt (15) zu entfernen, gehen Sie gemäß Beschreibung im Abschnitt „Anbringen und Entfernen des Sägeblatts“ vor.

• Um das neue Sägeblatt (15) anzubringen, gehen Sie gemäß Beschreibung im Abschnitt „Anbringen und Entfernen des Sägeblatts“ vor. UMWELT Entsorgung Das Produkt, sein Zubehör sowie die Verpackung müssen für ein umweltfreundliches Recycling getrennt entsorgt werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EG für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden. GARANTIE Schlagen Sie in den beigefügten Garantiebedingungen nach. Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.15
