Tipo de producto	Sierra ingletadora radial deslizante
Marca	Ferm
Modelo	MSM1040
Alimentación	220-240 V ~ 50 Hz
Potencia	1900 W
Velocidad en vacío	5000 rpm
Diámetro de hoja	254 mm
Agujero de hoja	30 mm
Grosor de hoja	2,4 mm
Ángulo de inglete	45° izquierda y derecha
Ángulo de bisel	0° a 45° izquierda
Capacidad de corte (inglete 0°, bisel 0°)	70 x 310 mm
Capacidad de corte (inglete 45°, bisel 45°)	40 x 210 mm
Peso	12,55 kg
Nivel de presión sonora	95,4 dB(A)
Nivel de potencia acústica	108,4 dB(A)
Nivel de vibración	< 2,5 m/s²
Funciones principales	Cortes transversales, de inglete, en bisel, combinados, ranurado (con tope de profundidad)
Mantenimiento y limpieza	Limpiar el cuerpo con un paño suave; limpiar las cubiertas de protección; lubricar las guías; reemplazar la placa insertada si está dañada
Seguridad	Cubierta de protección retráctil, parada de emergencia mediante interruptor, láser clase 2, protección contra vuelco, freno de hoja
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles a través del servicio postventa de FERM; hoja de sierra de repuesto, placa insertada, bolsa para polvo
Información general	Garantía completa incluida; manual de instrucciones proporcionado; uso solo para madera y materiales similares

Preguntas frecuentes - MSM1040 Ferm

¿Cómo cambiar la hoja de la sierra?

Desconecte la máquina y use guantes de protección. Ajuste los ángulos de inglete y bisel a 0°. Retire la cubierta de protección, presione el bloqueo de la hoja, afloje el perno de la hoja (en sentido horario) con una llave hexagonal, retire la brida y la hoja. Instale la nueva hoja respetando la dirección de rotación (flecha hacia abajo). Vuelva a colocar la brida y el perno, apriete usando el bloqueo de la hoja. Reinstale la cubierta y verifique el funcionamiento de la protección.

¿Cómo ajustar el ángulo de inglete?

Afloje el botón de ajuste de inglete (14). Tire de la palanca de ajuste (15) y gire la mesa (11) hacia la izquierda o derecha hasta el ángulo deseado. Use las muescas predefinidas (0°, 15°, 22.5°, 30°, 45°) para un ajuste rápido. Suelte la palanca y vuelva a apretar el botón. El ángulo se lee en la escala (16) con la marca (17).

¿Cómo usar el láser para guiar el corte?

Encienda el láser presionando el interruptor (46). El haz indica la línea de corte. No mire directamente al haz ni lo dirija a los ojos. Si el láser ya no está alineado, afloje los tornillos de ajuste (48) y mueva el láser hasta que el haz coincida con la hoja de sierra. Vuelva a apretar los tornillos.

¿Cómo conectar un aspirador?

Conecte la manguera del aspirador a la salida de extracción de polvo (28) en la parte trasera de la máquina. Use un extractor adecuado para el material (madera). Vacíe regularmente la bolsa para polvo (26) o limpie el filtro del aspirador para mantener la eficiencia.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre gafas de protección, mascarilla antipolvo y protección auditiva. Mantenga las manos al menos a 10 cm de la hoja. No cruce las manos frente a la hoja. Use una abrazadera para fijar la pieza. Corte solo una pieza a la vez. Asegúrese de que la cubierta de protección funcione correctamente. Desconecte la máquina antes de cualquier mantenimiento.

¿Cómo transportar la sierra de forma segura?

Use el asa de transporte (27). Antes de bloquear la posición de transporte, afloje el perno de ajuste de profundidad (24) para permitir que el mango (2) baje completamente. Bloquee los rieles deslizantes (29) y luego baje el mango. Tire del botón de bloqueo de posición (38) hacia afuera y gírelo para bloquear. Enrolle el cable eléctrico. Nunca transporte la máquina sujetándola por las cubiertas de protección.

¿Cómo usar la función deslizante?

Afloje el perno de bloqueo de los rieles deslizantes (29). Tire del mango (2) hacia adelante hasta que la hoja esté frente a la pieza. Baje suavemente el mango y luego empújelo hacia atrás realizando un corte fluido. Para piezas pequeñas, puede bloquear los rieles en la posición trasera.

¿Cómo ajustar el tope de profundidad para ranurar?

Coloque la placa de ajuste de profundidad (45) hacia la izquierda. Gire el botón de ajuste de profundidad (24) hasta la profundidad de corte deseada. Luego realice el corte normalmente; la profundidad estará limitada por el tope. Para volver a un corte normal, empuje la placa hacia la derecha.

¿Qué hacer si el corte no es recto o preciso?

Verifique primero la alineación del láser y el ajuste de los ángulos 0° del bisel y del inglete. Use un transportador de ángulos para ajustar los pernos de tope (31,32) y los pernos de la guarda (51) como se describe en la sección 'Ajuste de precisión' del manual. Asegúrese de que la hoja no esté desafilada y que la pieza esté bien sujeta.

¿Cómo mantener las guías deslizantes?

Limpie regularmente las guías (25) con un paño suave para eliminar el polvo y las virutas. Aplique unas gotas de lubricante (aceite ligero) en las guías. Accione la sierra hacia adelante y atrás varias veces para distribuir el aceite. Esto garantiza un movimiento suave y prolonga la vida útil.

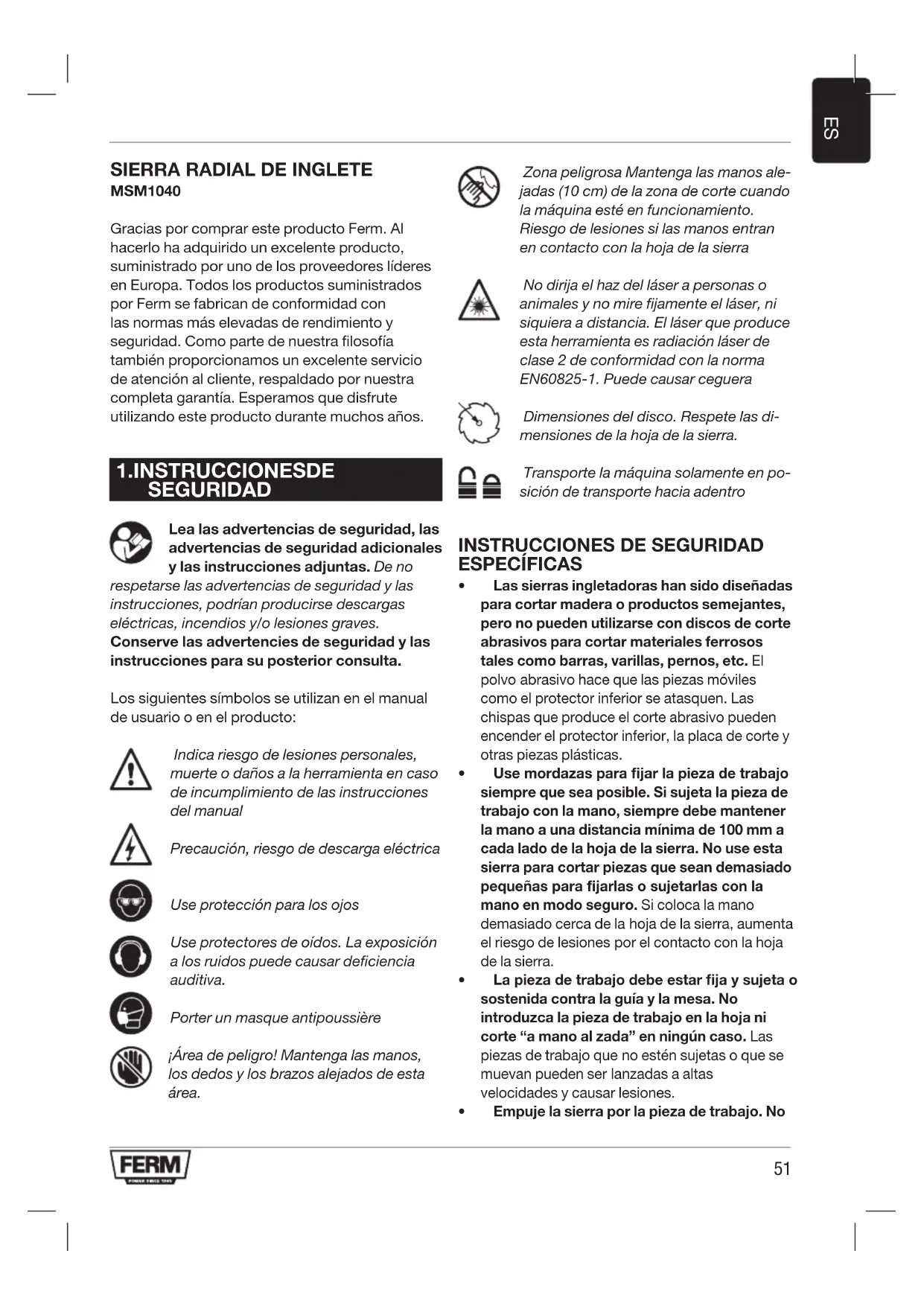

MANUAL DE USUARIO MSM1040 Ferm

Gracias por comprar este producto Ferm. Al hacerlo ha adquirido un excelente producto, suministrado por uno de los proveedores líderes en Europa. Todos los productos suministrados por Ferm se fabrican de conformidad con las normas más elevadas de rendimiento y seguridad. Como parte de nuestra filosofía también proporcionamos un excelente servicio de atención al cliente, respaldado por nuestra completa garantía. Esperamos que disfrute utilizando este producto durante muchos años.

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves.

Conserve las advertencies de seguridad y las instrucciones para su posterior consulta.

Los siguientes símbolos se utilizan en el manual de usuario o en el producto:

Indica riesgo de lesiones personales, muerte o daños a la herramienta en caso de incumplimiento de las instrucciones del manual

Precaución, riesgo de descarga eléctrica

Use protección para los ojos

Use protectores de oídos. La exposición a los ruidos puede causar deficiencia auditiva.

Porter un masque antipoussière

¡Área de peligro! Mantenga las manos, los dedos y los brazos alejados de esta área.

Zona peligrosa Mantenga las manos alejadas (10 cm) de la zona de corte cuando la máquina esté en funcionamiento. Riesgo de lesiones si las manos entran en contacto con la hoja de la sierra

No dirija el haz del láser a personas o animales y no mire fijamente el láser, ni siquiera a distancia. El láser que produce esta herramienta es radiación láser de clase 2 de conformidad con la norma EN60825-1. Puede causar ceguera

Dimensiones del disco. Respete las dimensiones de la hoja de la sierra.

Transporte la máquina solamente en posición de transporte hacia adentro

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS

• Las sierras ingletadoras han sido diseñadas para cortar madera o productos semejantes, pero no pueden utilizarse con discos de corte abrasivos para cortar materiales ferrosos tales como barras, varillas, pernos, etc. El polvo abrasivo hace que las piezas móviles como el protector inferior se atasquen. Las chispas que produce el corte abrasivo pueden encender el protector inferior, la placa de corte y otras piezas plásticas.
• Use mordazas para fijar la pieza de trabajo siempre que sea posible. Si sujeta la pieza de trabajo con la mano, siempre debe mantener la mano a una distancia mínima de 100 mm a cada lado de la hoja de la sierra. No use esta sierra para cortar piezas que sean demasiado pequeñas para fijarlas o sujetarlas con la mano en modo seguro. Si coloca la mano demasiado cerca de la hoja de la sierra, aumenta el riesgo de lesiones por el contacto con la hoja de la sierra.
• La pieza de trabajo debe estar fija y sujeta o sostenida contra la guía y la mesa. No introduzca la pieza de trabajo en la hoja ni corte “a mano al zada” en ningún caso. Las piezas de trabajo que no estén sujetas o que se muevan pueden ser lanzadas a altas velocidades y causar lesiones.
  • Empuje la sierra por la pieza de trabajo. No

tire de la sierra a través de la pieza de trabajo. Para hacer un corte, levante la cabeza de la sierra y tire de ella hacia fuera de la pieza de trabajo sin cortar, arranque el motor, presione la cabeza de la sierra hacia abajo y empuje la sierra por la pieza de trabajo. El corte en la carrera de tracción puede hacer que la hoja de la sierra se suba encima de la pieza de trabajo y arroje violentamente el conjunto de la hoja hacia el operador.

• Nunca cruce la mano sobre la línea de corte prevista, ni por delante ni por detrás de la hoja de la sierra. Sujetar la pieza de trabajo con las “manos cruzadas”, es decir, sosteniendo la pieza de trabajo a la derecha de la hoja de la sierra con la mano izquierda o viceversa, es muy peligroso.
• No acerque las manos a más de 100 mm de la hoja de la sierra por detrás de la guía, ni para retirar restos de madera ni por ningún otro motivo, mientras la hoja esté girando. La proximidad de la hoja de la sierra giratoria a las manos puede no ser obvia y usted puede resultar gravemente lesionado.
• Inspeccione la pieza de trabajo antes de cortarla. Si la pieza de trabajo está arqueada o deformada, sujétela con la cara exterior arqueada mirando hacia la guía. Compruebe siempre que no quede ningún espacio entre la pieza de trabajo, la guía y la mesa, a lo largo de la línea de corte. Las piezas de trabajo dobladas o deformadas pueden torcerse o desplazarse y pueden causar atascos al girar la hoja de la sierra durante el corte. La pieza de trabajo no debe contener clavos ni otros objetos extraños.
• No use la sierra hasta haber despejado la mesa de todo tipo de herramientas, restos de madera, etc.; debe quedar solo la pieza de trabajo. Si algún resto pequeño o trozo suelto de madera u otro objeto entra en contacto con la hoja giratoria, puede ser lanzado a gran velocidad.
• Corte solo una pieza de trabajo a la vez. Si se apilan varias piezas de trabajo, estas no pueden sujetarse ni asegurarse adecuadamente y pueden atascarse en la hoja o desplazarse durante el corte.
• Antes de usar la sierra ingletadora, compruebe que esté montada o colocada sobre una superficie de trabajo nivelada y

firme. Una superficie de trabajo plana y firme reduce el riesgo de que la sierra ingletadora se vuelva inestable.

• Planifique su trabajo. Cada vez que cambie el ajuste de bisel o el ángulo de inglete, compruebe que la guía ajustable esté ajustada correctamente para sostener la pieza de trabajo y que no interfiera con la hoja ni con el sistema de protección. Sin encender la sierra y sin ninguna pieza de trabajo en la mesa, mueva la hoja de la sierra haciendo un corte simulado complete para comprobar que no haya interferencias ni riesgo de cortar la guía.
• En caso de que la pieza de trabajo sea más ancha o más larga que el tablero de la mesa, dótese de un soporte adecuado, como extensions de mesa, caballete de aserrar, etc. Las piezas de trabajo más largas o más anchas que la mesa de la sierra ingletadora pueden ladearse si no están bien apoyadas. Si la pieza cortada o la pieza de trabajo se ladea, puede levantar el protector inferior o ser lanzada por la hoja giratoria.
• No utilice a otra persona en lugar de una extension de mesa o como soporte adicional. Un soporte inestable de la pieza de trabajo puede hacer que la hoja se atasque o que la pieza de trabajo se desplace durante la operación de corte, arrastrándole a usted y a su ayudante hacia la hoja giratoria.
• La pieza de corte no debe estar atascada ni presionada de ningún modo contra la hoja giratoria de la sierra. Si está restringida, por ejemplo, si se utilizan topes de longitud, la pieza de corte puede quedar atrapada contra la hoja y ser lanzada violentamente.
• Siempre use unas mordazas o un accesorio diseñado para sujetar adecuadamente materiales redondos como varillas o tubos. Las varillas tienden a girar durante el corte, lo que hace que la hoja “muerda” y arrastre la pieza de trabajo y la mano hacia la hoja.
• Deje que la hoja alcance la velocidad máxima antes de que entre en contacto con la pieza de trabajo. Esto reduce el riesgo de que la pieza de trabajo sea lanzada.
• En caso de atasco de la pieza de trabajo o de la hoja, apague la sierra ingletadora. Espere a que todas las piezas móviles se detengan y desconecte el enchufe de la fuente de alimentación y/o retire la batería. Después

libere el material atascado. Si sigue aserrando con la pieza de trabajo atascada puede producirse una pérdida de control o daños a la sierra ingletadora.

- Después de terminar el corte, suelte el interruptor, mantenga baja la cabeza de la sierra y espere a que la hoja se detenga antes de retirar la pieza de corte. Acercar la mano a la hoja de corte cuando aún se mueve es peligroso.

- Sujete firmemente la empuñadura cuando haga un corte incompleto o cuando suelte el interruptor antes de que la cabeza de la sierra quede totalmente en posición baja. El frenado de la sierra puede hacer que la cabeza de la sierra caiga repentinamente hacia abajo, con riesgo de lesiones.

- Mantenga limpia el área de trabajo. Las mezclas de materiales son particularmente peligrosas. El polvo metálico ligero puede incendiarse o explotar.

- No utilice hojas de sierra desafiladas, rajadas, dobladas o dañadas. Las hojas desafiladas o mal colocadas producen una entalladura estrecha que causa fricción excesiva, atascamiento de la hoja y contragolpes.

- No utilice hojas de sierra de acero rápido (HSS). Este tipo de hojas de sierra se rompen fácilmente.

- Use siempre hojas con orificios del eje de tamaño y forma correcta (diamantados vs. redondos). Las hojas de sierra que no coinciden con el orificio de montaje de la sierra se ejecutarán de forma descentrada, causando la pérdida de control.

- No sustituya el láser integrado con un láser de otro tipo. Un láser que no sea compatible con esta herramienta eléctrica puede representar un riesgo para las personas.

- Nunca retire recortes, astillas de madera, etc. del área de corte mientras la herramienta eléctrica esté funcionando. Primero guíe siempre el brazo de la herramienta hacia la posición neutral y después apague la herramienta.

- No toque la hoja de la sierra inmediatamente después de terminar el trabajo, antes déjela enfriar. La hoja de la sierra se calienta mucho durante el trabajo.

- Nunca altere las señales de advertencia en la

máquina de modo que sean irreconocibles.

• Si la radiación láser le "golpea" un ojo, debe cerrar los ojos y girar inmediatamente la cabeza para alejarla del haz.
• No utilice ningún instrumento óptico, como prismáticos, para ver la fuente de radiación. Si lo hace, puede dañarse la vista.
• No dirija el rayo láser hacia personas que estén mirando con binoculares o instrumentos similares. Si lo hace, puede dañarles la vista.
• No aporte ninguna modificación al equipo láser. Las opciones de ajuste descritas en este manual de instrucciones pueden utilizarse de forma segura.
• No se ponga en línea con la hoja de la sierra por delante de la herramienta eléctrica. Manténgase siempre al costado de la hoja de la sierra. Así protegerá su cuerpo contra posibles contragolpes.
• Mantenga las manos, los dedos y los brazos alejados de la hoja giratoria de la sierra.
• No extienda una mano sobre la otra cuando se encuentre delante del brazo de la herramienta.
• Evite el sobrecalentamiento de los dientes de la sierra. Cuando la hoja de la sierra se sobrecaliente, detenga la máquina. Deje que la hoja de la sierra se enfríe antes de volver a utilizar la máquina.
• Cambie inmediatamente las hojas de la sierra si están dañadas o desgastadas.
• Utilice solo hojas de sierra que se ajusten a las especificaciones de este manual de instrucciones y que hayan sido probadas y marcadas de acuerdo con la norma EN 847-1.
• Si corta piezas curvas o redondas, estas deben estar bien sujetas para evitar que se deslicen. En la línea de corte no debe quedar ningún espacio entre la pieza de trabajo, la guía y la mesa de la sierra. En su caso, deberá fabricar accesorios especiales.

Seguridad eléctrica

Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el

cuadernillo anexo.

Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

Sustituya los cables o las clavijas

Tire inmediatamente los cables o las clavijas viejos cuando hayan sido sustituidos por otros. Es peligroso colocar la clavija de un cable suelto en el enchufe.

Uso de cables de extensión

• Como suministro para esta máquina utilice siempre una línea descargada o un cable de extensión con conductores de al menos 1,5 mm2 y protegidos con un fusible de 16 A. Asegúrese de que el cable de extensión no es más largo de 20 metros.
• Esta máquina puede conectarse a la red de una fase (230-240 V./50 Hz.). Si duda sobre la existencia de toma de tierra, consulte previamente con un electricista.

2.DATOSTÉCNICOS

Introducción

Esta herramienta eléctrica ha sido concebida para usarse como máquina estacionaria para hacer cortes rectos en madera en sentido longitudinal y transversal. Con ella se pueden hacer cortes horizontales en ángulos de -45° a +45° y cortes verticales en bisel con ángulos de -45°.

Características técnicas

Voltaje 220-240V~, 50Hz
Capacidad	1900W
Tipo de herramienta II (double insulated)
Revoluciones, no cargando 5000/min
Medida de la hoja de sierra 254 x 2,4 x 30mm
Ángulo de ingletes 45° (left and right)
Ángulo de biselado 45° (only left)
Capacidad de serrado máxima para sierra de inglete
Inglete 0°, Bisel 0° 70x310mm
Inglete 45°, Bisel 45° 40x210mm
Inglete 45°, Bisel 0° 70x210mm
Inglete 0°, Bisel 45° 40x310mm
Peso 12,55 kg
Lpa (presión del sonido)	95,4+3 dB(A)
Lwa (capacidad acústica)	108,4+3 dB(A)
Nivel de vibración	<2,5 m/s2

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 62841-1; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

DESCRIPCIÓN

Los números del texto se refieren a los diagramas de las páginas 2-6.

1. Botón de bloqueo
2. Asa
3. Interruptor de encendido/apagado
4. Protector de seguridad
5. Protector de seguridad retráctil
6. Hoja de la sierra
7. Guía ajustable
8. Perilla de la extensión de mesa
9. Tope de longitud
10. Guía
11. Extensión de la mesa
    11.Mesa
12. Orificios de montaje
13. Placa de corte
14. Perilla de ajuste de inglete
15. Palanca de ajuste de inglete
16. Escala de ángulo de inglete
17. Indicador de ángulo de inglete
    18.Láser
18. Indicador de ángulo de bisel
19. Escala para ángulo de bisel
20. Abrazadera de la pieza de trabajo

21. Perilla de ajuste de bisel
    23.Rodillo

22. Perno de ajuste de profundidad
    25.Barrasdeslizantes

23. Bolsa colectora de polvo
24. Asa de transporte
25. Salida de polvo
26. Perno de bloqueo para barras deslizantes
27. Perno de tope de ángulo de bisel a 45°
28. Perno de tope de ángulo de bisel a 0°
29. Brazo de retracción de tornillo
30. Perno de bloqueo de extensión de la mesa
31. Perno de bloqueo de guía ajustable
32. Perno de ajuste de la guía
33. Protector de inclinación delantero
34. Perilla de bloqueo de posición
    39.Tornilloprisionero
35. Tornillo
36. Brida de sujeción
37. Perno de sujeción
38. Bloqueo del husillo
39. Perilla de la abrazadera de la pieza de trabajo
40. Placa de ajuste de profundidad
41. Interruptor de láser
42. Tornillos para el ajuste del láser
43. Tuerca de bloqueo del ángulo de bisel a 0°
44. Pernos de la guía

3.MONTAJE

Antes de realizar cualquier trabajo en la máquina, desenchufe el cable de alimentación de la red eléctrica.

Posición de transporte

Fig. B

La perilla de bloqueo de posición (38) facilita el desplazamiento de la herramienta eléctrica cuando se la transporta a diferentes lugares de trabajo.

Desbloqueo de la posición de transporte (posición de trabajo)

1. Presione ligeramente el asa (2) hacia abajo.
2. Tire de la perilla de bloqueo de posición (38) totalmente hacia fuera y bloqueela en su lugar girándola.
3. Mueva lentamente la empuñadura (2) hacia arriba.

Bloqueo de la posición de transporte (posición de transporte)

Antes de bloquear la herramienta en la posición de transporte, compruebe que el perno de ajuste de profundidad (24) esté ajustado a una profundidad ilimitada. De este modo, el asa (2) puede moverse totalmente hacia abajo sin tocar el tope de profundidad. Además, retire todos los accesorios que no puedan montarse de forma segura en la máquina.

1. Afloje el perno de bloqueo de las barras deslizantes (29), si está apretado.
2. Tire del asa (2) hacia usted y apriete el perno de bloqueo de las barras deslizantes (29).
3. Presione el asa (2) hacia abajo.
4. Bloquee la perilla de bloqueo de posición (38) tirando primero y girándola después.
5. Enrolle el cable de red y átelo con el sujetacable suministrado.

Después de bloquear la máquina en posición de transporte, con el asa de transporte (27) podrá transportarla en modo seguro.

Utilice únicamente el asa de transporte para transportar la máquina, nunca use los protectores.

Instalación de una máquina fija Fig. A, B, C

Para garantizar una manipulación segura, la herramienta eléctrica debe montarse sobre una superficie de trabajo plana y estable (p. ej., un banco de trabajo), antes de usarla. La máquina puede instalarse de tres maneras:

1. En un banco de trabajo

En este caso, la máquina debe fijarse al banco de trabajo con tornillos de fijación adecuados. Para hacerlo deberá utilizar los cuatro orificios (12). Como se muestra en la Fig. D.

2. En un bastidor auxiliar

Lea todas las advertencias e instrucciones suministradas con el soporte de la sierra. Si no respeta las advertencias de seguridad y no sigue las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves.

Monte correctamente el soporte de la sierra antes de montar la herramienta eléctrica. Un montaje correcto es importante para evitar el riesgo de derrumbe.

En este caso, la máquina debe fijarse al bastidor auxiliar con pernos. Para hacerlo deberá utilizar los cuatro orificios (12). El bastidor auxiliar debe estar anclado con 4 pernos a una placa en el suelo que tenga una dimensión de por lo menos 1 metro cuadrado. Monte la herramienta eléctrica en el soporte de la sierra en la posición de transporte.

3.INSTALACIÓNFLEXIBLE

El fabricante recomienda no efectuar este tipo de instalación.

En circunstancias excepcionales y si no es possible montar la herramienta eléctrica sobre una superficie de trabajo plana y estable, puede improvisar colocándola con los protectores de inclinación. Sin el protector de inclinación, la herramienta eléctrica no será estable y puede volcarse, especialmente cuando se cortan ángulos máximos de inglete y/o bisel.

- Gire el protector de inclinación delantero (37) hacia dentro o hacia fuera hasta que la herramienta quede nivelada en la superficie de trabajo.

Comprobación del protector de seguridad Fig. A

El protector de seguridad retráctil (5) protege contra el contacto accidental con la hoja de la sierra y contra las virutas de aserrado que vuelan alrededor. Antes del uso, debe comprobar si el protector de la hoja de la sierra funciona correctamente. Par hacerlo, tire del asa (2) hacia abajo y compruebe lo siguiente:

• El protector de seguridad retráctil (5) debe permitir el acceso a la hoja de la sierra (6) sin entrar en contacto con otras piezas.
• Al doblar la sierra hacia arriba a la posición inicial, el protector de seguridad retráctil (5) debe cubrir automáticamente toda la hoja de la sierra (6).

Sustitución de la hoja de la sierra

Fig. D, E, F

Antes de realizar cualquier trabajo en la máquina, desenchufe el cable de alimentación de la red eléctrica.

Cuando monte la hoja de la sierra, use guantes protectores. Peligro de lesiones al tocar la hoja de la sierra.

Utilice únicamente hojas de sierra que correspondan con los datos de las características indicados en las instrucciones de funcionamiento. Use solo hojas de sierra que tengan indicada una velocidad igual o superior a la velocidad indicada en la máquina.

No utilice en ningún caso discos abrasivos como herramienta de corte.

Antes de sustituir la hoja de la sierra, se recomienda vivamente ajustar el ángulo de inglete y el ángulo de bisel en 0°. De lo contrario, el acceso puede ser limitado.

• Desenchufe la máquina de la fuente de alimentación.
• Extraiga el tornillo (33) que sujeta el brazo retráctil de la tapa de la hoja
• Extraiga el tornillo (40) para extraer la tapa empernada levantando la tapa de la hoja (5) hacia arriba.
• El bulón de la tapa de la sierra (42) y la brida (41) deben quedar visibles como se muestra en la fig. E.
• Apriete el botón de bloqueo de la hoja de la sierra (43). Gire la hoja de la sierra manualmente y con cuidado, hasta que la hoja quede bloqueada.

• Con una llave hexagonal, saque el bulón (42) de la hoja de la sierra desenroscándolo en sentido horario.

• Extraiga la brida (41) y la hoja de la sierra

• Sustituya la hoja de la sierra asegurándose de que la flecha marcada en la hoja de la sierra apunte hacia la misma dirección que la flecha indicada en la máquina. Los dientes de la hoja de la sierra deben mirar hacia abajo.
• Fije el perno de la hoja de la sierra (42), utilice el botón de bloqueo de la hoja (43) para ajustarlo bien
• Baje la tapa de la hoja (5) para que la tapa empernada vuelva a su lugar, y ajuste el tornillo (40)
• Vuelva a colocar el brazo retráctil en la tapa de la hoja (5) ajustando el tornillo (33)
• Gire la hoja de la sierra y controle si el protector funciona libremente

Extracción de polvo

Fig. A, B, T

El lugar de trabajo debe tener una buena ventilación.

Use protección contra el polvo.

El polvo de materiales, como la pintura con plomo y algunos tipos de madera, puede ser perjudicial para la salud. La inhalación de este polvo puede provocarreacciones alérgicas y/o enfermedades respiratorias para el usuario o las personas que se encuentren cerca. Algunos tipos de polvo, como los de roble o haya, han sido clasificados como carcinógenos, especialmente cuando están combinados con aditivos de tratamiento de la madera (cromato, conservador de la madera). Recomendamos vivamente utilizar un sistema de extracción de polvo adecuado para el material siempre que sea posible.

Evite la acumulación de polvo en el lugar de trabajo. El polvo puede inflamarse fácilmente.

El sistema de extracción de polvo puede bloquearse con el polvo, las virutas o los fragmentos de la pieza de trabajo. Por lo tanto, hay que limpiarlo periódicamente. Para hacerlo, deberá:

1. Desconectar el enchufe de la fuente de alimentación.

2. Esperar a que la hoja de la sierra se detenga por completo.

3. Eliminar cualquier obstrucción, si es necesario.

Montaje de la bolsa de polvo

Fig. A, B

Presione la abrazadera de la bolsa de polvo (26) y deslícela por la salida de polvo (28) situada en la parte posterior de la máquina. La bolsa de polvo se mantiene en su lugar al soltar la abrazadera.

Conexión de una aspiradora

Fig. A, B, T

El extractor de polvo debe ser adecuado para el material con el cual se trabaja.

Si aspira polvo seco especialmente perjudicial para la salud o cancerígeno, debe usar un extractor de polvo especial.

Puede conectar una manguera de aspiración a la salida de polvo (28). Para hacerlo, solo deberá conectar la manguera de aspiración a la salida de aspiración.

4.FUNCIONAMIENTO

Antes de encender la máquina, compruebe siempre que la hoja de la sierra esté bien colocada. La hoja debe girar suavemente.

Compruebe siempre los protectores de seguridad antes de usar la sierra.

Para todos los cortes, primero debe comprobar que la hoja de la sierra no toque en ningún momento la guía, la abrazadera de la pieza de trabajo ni otras piezas de la máquina. Retire los topes auxiliaries montados, si los hubiera, o ajústelos correctamente.

Apoyo de la pieza de trabajo

Fig. A, G

Las piezas de trabajo deben estar siempre correctamente apoyadas. Las extensiones de la mesa (10) pueden extenderse a la izquierda y a la derecha para apoyar la pieza de trabajo. Para hacerlo, deberá:

- Mover la mesa de extensión (10) hacia la posición deseada.

- Gire la perilla de extensión de mesa (8) hacia dentro o hacia fuera hasta que la extensión de la mesa quede nivelada con la superficie de trabajo.

Cuando corte piezas de trabajo extremadamente largas, el extremo libre de tales piezas debe tener un sostén adicional debajo o estar apoyado.

Sujeción de la pieza de trabajo

Fig. G

Las piezas de trabajo deben estar siempre bien sujetas. La abrazadera de la pieza de trabajo (21) puede colocarse a la izquierda y a la derecha de la pieza de trabajo. Para hacerlo, deberá:

1. Comprobar que la pieza de trabajo esté firmemente presionada contra la guía (9). 2. Insertar la abrazadera de la pieza de trabajo (21) suministrada en uno de los orificios previstos, como se muestra en la figura G;
2. Ajustar la varilla roscada de la abrazadera de la pieza de trabajo (21) a la altura de la pieza de trabajo.
3. Ajustar bien la varilla roscada de la abrazadera de la pieza de trabajo (21) para fijar la pieza de trabajo en su posición. Para aflojarla, solo tiene que aflojar la varilla roscada de la abrazadera de la pieza de trabajo (21).

Con la perilla de sujeción de la pieza de trabajo (44) se puede ajustar más rápidamente la altura de la abrazadera de la pieza de trabajo (21). Tras ajustar la altura, apriete siempre bien la varilla roscada de la abrazadera de la pieza de trabajo (21) para fijar la pieza de trabajo en su posición.

Ajuste de la guía

Fig. G

Ajuste siempre la guía de acuerdo con el tipo de corte específico.

Para aserrar ángulos de inglete y/o de bisel, debe desplazar la guía ajustable (7) en función de la dirección de corte. De este modo, la pieza de trabajo siempre está sostenida correctamente por la guía en todas las condiciones. Para hacerlo, deberá:

1. Aflojar el perno de bloqueo de la guía adjustable (35).
2. Ajustar la guía de acuerdo con el corte que desee efectuar. Para cortes de inglete o

rectos, la guía debe desplazarse hacia dentro, hacia la hoja de la sierra (máx. 8 mm), y no debe tocar la hoja. Para cortes de bisel, la guía debe desplazarse hacia afuera de la hoja (máx. 8 mm), y no debe tocar la hoja.

1. Afloje el perno de bloqueo de la guía adjustable (35).

2. Para que la hoja no entre en contacto con la guía ajustable (35), se aconseja realizar una prueba del movimiento de la hoja, sin encender la máquina.

Ajuste del ángulo de inglete

Fig. A

Ajuste del ángulo de inglete (Fig. A)

El ángulo de inglete puede ajustarse entre 45° a la izquierda y 45° a la derecha. Para un ajuste rápido y preciso de los ángulos de inglete de uso corriente, la mesa de la sierra tiene ángulos predeterminados en 0°, 15°, 22,5°, 30° y 45°.

Ajuste del ángulo de inglete a los valores predeterminados:

1. Afloje la perilla de ajuste de inglete (14).
2. Apriete la palanca de ajuste de ingletes (15) y gire la mesa (11) a la izquierda o a la derecha hasta el ajuste predeterminado que prefiera. El ángulo se puede leer en la escala de ángulo de inglete (16) usando el indicador de ángulo de inglete (17).
3. Suelte la palanca. Debe oír que la palanca encaja en la muesca del ajuste predeterminado.
4. Apriete la perilla de ajuste de inglete (14).

Ajuste del ángulo de inglete en cualquier ángulo que se desee:

1. Afloje la perilla de ajuste de inglete (14).
2. Tire de la palanca de ajuste de inglete (15) y gire la mesa (11) a la izquierda o a la derecha hasta la posición que desee. El ángulo se puede leer en la escala de ángulo de inglete (16) usando el indicador de ángulo de inglete (17).
3. Suelte la palanca y apriete la perilla de ajuste de inglete (14).

Ajuste del ángulo de bisel

Fig. A, B

El ángulo de bisel puede ajustarse entre 0° y +45° a la izquierda. Para hacerlo, deberá:

1. Aflojar la perilla de ajuste de bisel (22).
2. Inclinar la sierra con el asa (2) hasta que el

indicador (19) lea la posición deseada en la escala de ángulo de bisel (20).

1. Aflojar la perilla de ajuste de bisel (22).

Encendido y apagado de la máquina Fig. A

• Para encender la máquina, mantenga pulsado el botón de desbloqueo (1) y pulse el interruptor de encendido/apagado (3).
• Para parar la máquina, suelte el interruptor de encendido/apagado (3).

Realización de un corte transversal Fig. H, I

Siga los siguientes pasos para cortar perpendicularmente a la veta de la madera:

1. Ajuste el ángulo de inglete y el ángulo de bisel en 0°.
2. Desplace la guía ajustable a la posición interior, hacia la hoja. La distancia máxima entre la guía ajustable (35) y la hoja de la sierra (6) es de 8 mm, como se muestra en la figura I. Compruebe que la guía no toque la hoja.
3. Sujete firmemente la pieza de trabajo.
4. Encienda la máquina. Compruebe que la hoja de la sierra haya alcanzado la velocidad máxima.
5. Ahora baje lentamente el asa para que la hoja de la sierra corte la pieza de trabajo y pase a través de la ranura de la mesa. No ejercite demasiada fuerza sobre la sierra, déjela hacer el trabajo.
6. Vuelva a levantar suavemente el asa y apague la máquina soltando el interruptor.

Realización de un corte de inglete Fig. I, J

Siga los siguientes pasos para realizar un corte angular a la superficie de la madera:

1. Ajuste el ángulo de inglete en la posición que desee, y el ángulo de bisel en 0°.
2. Desplace la guía ajustable a la posición interior, hacia la hoja. La distancia máxima entre la guía ajustable (35) y la hoja de la sierra (6) es de 8 mm, como se muestra en la figura I. Compruebe que la guía no toque la hoja.
3. Sujete firmemente la pieza de trabajo.

4. Encienda la máquina. Compruebe que la hoja de la sierra haya alcanzado la velocidad máxima.

5. Ahora baje lentamente el asa para que la hoja de la sierra corte la pieza de trabajo y pase a través de la ranura de la mesa. No ejercite demasiada fuerza sobre la sierra, déjela hacer el trabajo.

6. Vuelva a levantar suavemente el asa y apague la máquina soltando el interruptor.

Realización de un corte de bisel Fig. K, L

Siga los siguientes pasos para realizar un corte angular en el borde de la madera:

1. Ajuste el ángulo de inglete en 0° y el ángulo de bisel en la posición que desee.
2. Desplace la guía ajustable a la posición exterior, alejándola de la hoja. La distancia máxima entre la guía ajustable (35) y la hoja de la sierra (6) es de 8 mm, como se muestra en la figura L. Compruebe que la guía no toque la hoja.
3. Sujete firmemente la pieza de trabajo. Compruebe que la abrazadera de la pieza de trabajo esté a la derecha.
4. Encienda la máquina. Compruebe que la hoja de la sierra haya alcanzado la velocidad máxima.
5. Ahora baje lentamente el asa para que la hoja de la sierra corte la pieza de trabajo y pase a través de la ranura de la mesa. No ejercite demasiada fuerza sobre la sierra, déjela hacer el trabajo.
6. Vuelva a levantar suavemente el asa y apague la máquina soltando el interruptor.

Realización de un corte compuesto Fig. L, M

Siga los siguientes pasos para hacer un corte combinado de inglete y de bisel:

1. Ajuste el ángulo de inglete y el ángulo de bisel en la posición que desee.
2. Desplace la guía ajustable a la posición exterior, alejándola de la hoja. La distancia máxima entre la guía ajustable (35) y la hoja de la sierra (6) es de 8 mm, como se muestra en la figura L. Compruebe que la guía no toque la hoja.
3. Sujete firmemente la pieza de trabajo. Compruebe que la abrazadera de la pieza de trabajo esté a la derecha.

4. Encienda la máquina. Compruebe que la hoja de la sierra haya alcanzado la velocidad máxima.

5. Ahora baje lentamente el asa para que la hoja de la sierra corte la pieza de trabajo y pase a través de la ranura de la mesa. No ejercite demasiada fuerza sobre la sierra, déjela hacer el trabajo.

6. Vuelva a levantar suavemente el asa y apague la máquina soltando el interruptor.

Uso de la función de deslizamiento

Fig. A

Para piezas de trabajo extremadamente anchas, la máquina está equipada con una función de deslizamiento. Cuando vaya a usar la función de deslizamiento, afloje el perno de bloqueo de las barras deslizantes (29). Tire del asa (2) hacia fuera de la guía (9) hasta que la hoja de la sierra quede delante de la pieza de trabajo. Guíe lentamente el brazo de la herramienta hacia abajo usando el asa y después empuje el asa (2) hacia la guía (9) y corte la pieza de trabajo avanzando en modo uniforme.

En caso de piezas de trabajo pequeñas, se puede ajustar la función de deslizamiento en la posición trasera de la sierra con el perno de bloqueo de las barras deslizantes (29). Si desea un mayor ancho de corte, debe aflojar el perno de bloqueo de las barras deslizantes (29).

Ajuste del tope de profundidad

Fig. N

El tope de profundidad puede ajustarse para limitar la profundidad de corte. Este tope puede utilizarse para hacer fácilmente una ranura. Para hacerlo, deberá:

1. Mueva la placa de ajuste de profundidad (45) hacia la izquierda.
2. Ajustar la perilla de ajuste de profundidad (24) a la profundidad que desee.

Encender y apagar el láser

Fig. G, O

Pulse el interruptor del láser (46) para encender o apagar el láser.

Ajuste fino

Antes de realizar cualquier ajuste, desconecte el enchufe de la red eléctrica.

Para asegurar cortes precisos, debe comprobar y ajustar los ajustes básicos de la sierra antes del primer uso y también después de un uso intensivo. Para ello se requieren herramientas especiales adecuadas. El servicio de postventa de FERM le ayudará a realizar este trabajo en modo rápido y fiable.

Ajuste fino del láser

Fig. O

Si el láser (18) deja de indicar la línea de corte correcta, tiene que reajustar el láser. Para hacerlo, deberá:

- Aflojar los tornillos de ajuste del láser (48) y ajustar el láser moviéndolo hasta que el haz del láser “toque” los dientes de la hoja de la sierra (6).

Ajuste fino del ángulo de bisel de 0°

Fig. P, Q

1. Ajuste el ángulo de inglete y el ángulo de bisel en 0°.
2. Baje el asa (2) y fíjela con la perilla de bloqueo de posición (38).
3. Bloquee el movimiento de deslizamiento con el perno de bloqueo de las barras deslizantes (29).
4. Ajuste un goniómetro a 90° y colóquelo sobre la mesa (11), como se muestra en la figura Q. La pata del goniómetro debe estar a nivel con la hoja de la sierra (6) a lo largo de toda su longitud.
5. Afloje la tuerca de bloqueo del ángulo de bisel en 0° (50).
6. Ajuste el perno de tope de ángulo de bisel a 0°(32) hasta que la pata del goniómetro esté a nivel con la hoja de la sierra a lo largo de toda su longitud.
7. Vuelva a apretar la tuerca de bloqueo de ángulo de bisel en 0° (50).

Después compruebe la posición del indicador de ángulo (19). Si es necesario, afloje el puntero con un destornillador Philips, colóquelo en la posición 0° de la escala de ángulo de bisel (20) y vuelva a apretar el tornillo de sujeción.

Ajuste fino del ángulo de bisel en 45°

Fig. P, R

1. Ajuste el ángulo de inglete y el ángulo de bisel en 45°.

2. Baje el asa (2) y fíjela con la perilla de bloqueo de posición (38).

3. Bloquee el movimiento de deslizamiento con el perno de bloqueo de las barras deslizantes (29).
4. Ajuste un goniómetro a 45° y colóquelo sobre la mesa (11), como se muestra en la figura T. La pata del goniómetro debe estar a nivel con la hoja de la sierra (6) a lo largo de toda su longitud.
5. Ajuste el perno de tope de ángulo de bisel a 45°(31) hasta que la pata del goniómetro esté a nivel con la hoja de la sierra a lo largo de toda su longitud.

Después compruebe la posición del indicador de ángulo. (19). Si es necesario, afloje el puntero con un destornillador Philips, colóquelo en la posición de 45° de la escala de ángulo de bisel (20) y vuelva a apretar el tornillo de sujeción.

Ajuste fino del ángulo de inglete a 0° Fig. B, G, S

1. Coloque un goniómetro a 0° en la mesa (11), entre la guía (9) y la hoja de la sierra (6).
2. La pata del goniómetro debe estar a nivel con la hoja de la sierra (6) en toda su longitud.
3. Afloje los cuatro pernos de la guía (51) y ajuste la guía (9) hasta que la pata del goniómetro esté a nivel con la hoja de la sierra a lo largo de toda su longitud.
4. Vuelva a apretar los cuatro pernos de la guía (51). Después compruebe la posición del indicador de ángulo (17). Si es necesario, afloje el puntero con un destornillador Philips, colóquelo en la posición 0° de la escala de ángulo de inglete (16) y vuelva a apretar el tornillo de sujeción.

5.MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el paquete de baterías de la máquina.

Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

Limpieza de los protectores de seguridad

Antes de utilizar la máquina, compruebe siempre que no haya residuos en el protector de seguridad (4) ni en el protector de seguridad retráctil (5). Elimine el aserrín y las astillas viejas con un cepillo o una herramienta similar.

Sustitución del inserto de la mesa

Sustituya inmediatamente los insertos de la mesa cuando estén dañados.

Si el inserto de la mesa (13) está dañado, existe el riesgo de que las piezas pequeñas se metan entre el inserto de la mesa y la hoja de la sierra, bloqueando la hoja de la sierra. Para sustituir el inserto de la mesa:

1. Extraiga los tornillos del inserto de la mesa con un destornillador de tornillos Philips. Si es necesario, ajuste el ángulo de inglete y de bisel para poder acceder a estos tornillos.
2. Extraiga el inserto de la mesa.
3. Instale un nuevo inserto de mesa.
4. Apriete los tornillos con un destornillador de tornillos Philips.

Barras deslizantes

La suciedad puede dañar las barras deslizantes (25) y con ello el funcionamiento de la máquina.

• Limpie periódicamente las barras deslizantes con un paño suave.
• Eche unas gotas de aceite lubricante sobre las barras deslizantes.
• Mueva la sierra de inglete hacia delante y hacia atrás para que el aceite se extienda por todas las barras.

MEDIO AMBIENTE

Para evitar daños al aparato durante el transporte, la herramienta se entrega empacada en un embalaje resistente. Este embalaje se fabrica, en la medida de lo posible, con material reciclable. Haga uso de la posibilidad de reciclarlo.

Toda herramienta eléctrica o electronica defectuosa o inservible debe llevarse a un organismo especializado responsable de su deshecho.

Sólo para países CE

No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente.

SEGA PER TAGLI OBLIQUI RADIALE MSM1040

Lea las condiciones de garantía que se encuentran en la tarjeta al final este manual.

El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.

1. ISTRUZIONI DI SICUREZZA
