MSM1040 - Pjūklas Ferm - Nemokama naudojimo instrukcija

Produkto tipas	Slystamasis radialinis kampinis pjūklas
Prekės ženklas	Ferm
Modelis	MSM1040
Maitinimas	220-240 V ~ 50 Hz
Galia	1900 W
Tuščiosios eigos greitis	5000 aps/min
Pjūklo disko skersmuo	254 mm
Pjūklo disko anga	30 mm
Pjūklo disko storis	2,4 mm
Kampinis pjovimo kampas	45° kairėn ir dešinėn
Nuolydžio kampas	0° iki 45° kairėn
Pjovimo talpa (kampinis 0°, nuolydis 0°)	70 x 310 mm
Pjovimo talpa (kampinis 45°, nuolydis 45°)	40 x 210 mm
Svoris	12,55 kg
Garso slėgio lygis	95,4 dB(A)
Akustinės galios lygis	108,4 dB(A)
Vibracijos lygis	< 2,5 m/s²
Pagrindinės funkcijos	Skersiniai pjūviai, kampiniai, nuolydžio, kombinuoti, griovelių pjūviai (su gylio ribotuvu)
Priežiūra ir valymas	Korpuse valykite minkšta šluoste; valykite apsauginius gaubtus; sutepkite slydimo takelius; pakeiskite stalo įdėklą, jei pažeistas.
Sauga	Įtraukiamas apsauginis gaubtas, avarinis sustabdymas per jungiklį, 2 klasės lazeris, apsauga nuo apvirtimo, disko stabdys.
Atsarginės dalys ir remonto galimybė	Atsarginės dalys prieinamos FERM aptarnavimo centre; atsarginis pjūklo diskas, stalo įdėklas, dulkių maišelis.
Bendra informacija	Įskaičiuota pilna garantija; pridedama naudojimo instrukcija; naudojimas tik medžiui ir panašioms medžiagoms.

Dažnai užduodami klausimai - MSM1040 Ferm

Kaip pakeisti pjūklo diską?

Išjunkite mašiną iš elektros tinklo ir mūvėkite apsaugines pirštines. Nustatykite kampinio pjovimo ir nuolydžio kampus į 0°. Nuimkite apsauginį gaubtą, paspauskite disko blokavimo mygtuką, atsukite disko varžtą (pagal laikrodžio rodyklę) šešiabriauniu raktu, nuimkite flanšą ir diską. Įstatykite naują diską laikydamiesi sukimosi krypties (rodyklė žemyn). Uždėkite flanšą ir varžtą, priveržkite naudodami disko blokavimą. Uždėkite gaubtą ir patikrinkite apsauginio gaubto veikimą.

Kaip nustatyti kampinį pjovimo kampą?

Atsukite kampinio pjovimo reguliavimo rankenėlę (14). Patraukite reguliavimo svirtelę (15) ir pasukite stalą (11) į kairę arba dešinę iki pageidaujamo kampo. Naudokite išankstinius fiksavimo taškus (0°, 15°, 22,5°, 30°, 45°) greitam nustatymui. Atleiskite svirtelę ir vėl priveržkite rankenėlę. Kampas matomas skalėje (16) su žymekliu (17).

Kaip naudoti lazerį pjovimo vedimui?

Įjunkite lazerį paspausdami jungiklį (46). Spindulys rodo pjovimo liniją. Nežiūrėkite tiesiai į spindulį ir nenukreipkite jo į akis. Jei lazeris nesutampa, atsukite reguliavimo varžtus (48) ir judinkite lazerį, kol spindulys sutaps su pjūklo disku. Vėl priveržkite varžtus.

Kaip prijungti dulkių siurblį?

Prijunkite dulkių siurblio žarną prie dulkių ištraukimo angos (28) mašinos gale. Naudokite tinkamą ištraukiklį medžiagai (medžiui). Reguliariai ištuštinkite dulkių maišelį (26) arba išvalykite siurblio filtrą, kad išlaikytumėte efektyvumą.

Kokios yra esminės saugos priemonės?

Visada dėvėkite apsauginius akinius, dulkių kaukę ir klausos apsaugą. Laikykite rankas bent 10 cm atstumu nuo disko. Nekryžiuokite rankų prieš diską. Naudokite spaustuką ruošiniui pritvirtinti. Pjaukite tik po vieną ruošinį vienu metu. Įsitikinkite, kad apsauginis gaubtas veikia tinkamai. Išjunkite mašiną prieš bet kokią priežiūrą.

Kaip saugiai transportuoti pjūklą?

Naudokite transportavimo rankeną (27). Prieš užfiksuodami transportavimo padėtį, atsukite gylio reguliavimo varžtą (24), kad rankena (2) galėtų visiškai nusileisti. Užfiksuokite slydimo takelius (29), tada nuleiskite rankeną. Ištraukite padėties fiksavimo mygtuką (38) į išorę ir pasukite jį, kad užfiksuotumėte. Suvyniokite elektros laidą. Niekada neneškite mašinos už apsauginių gaubtų.

Kaip naudoti slydimo funkciją?

Atsukite slydimo takelių fiksavimo varžtą (29). Patraukite rankeną (2) į priekį, kol diskas bus prieš ruošinį. Švelniai nuleiskite rankeną, tada stumkite ją atgal atlikdami sklandų pjovimą. Mažiems ruošiniams galite užfiksuoti takelius galinėje padėtyje.

Kaip nustatyti gylio ribotuvą griovelių pjovimui?

Pastumkite gylio reguliavimo plokštelę (45) į kairę. Sukite gylio reguliavimo rankenėlę (24) iki pageidaujamo pjovimo gylio. Tada atlikite įprastą pjovimą; gylis bus ribojamas ribotuvo. Norėdami grįžti prie įprasto pjovimo, pastumkite plokštelę atgal į dešinę.

Ką daryti, jei pjūvis nėra tiesus ar tikslus?

Pirmiausia patikrinkite lazerio išlygiavimą ir 0° kampų nustatymus (nuolydžio ir kampinio). Naudokite kampamatį, kad sureguliuotumėte stabdymo varžtus (31,32) ir apsauginės plokštės varžtus (51), kaip aprašyta skyriuje „Tikslus reguliavimas“ vadove. Įsitikinkite, kad diskas nėra atšipęs ir ruošinys yra gerai pritvirtintas.

Kaip prižiūrėti slydimo takelius?

Reguliariai valykite slydimo takelius (25) minkšta šluoste, kad pašalintumėte dulkes ir drožles. Užlašinkite kelis lašus tepalo (lengvos alyvos) ant takelių. Keletą kartų pastumkite pjūklą pirmyn ir atgal, kad tepalas pasiskirstytų. Tai užtikrina sklandų judėjimą ir prailgina tarnavimo laiką.

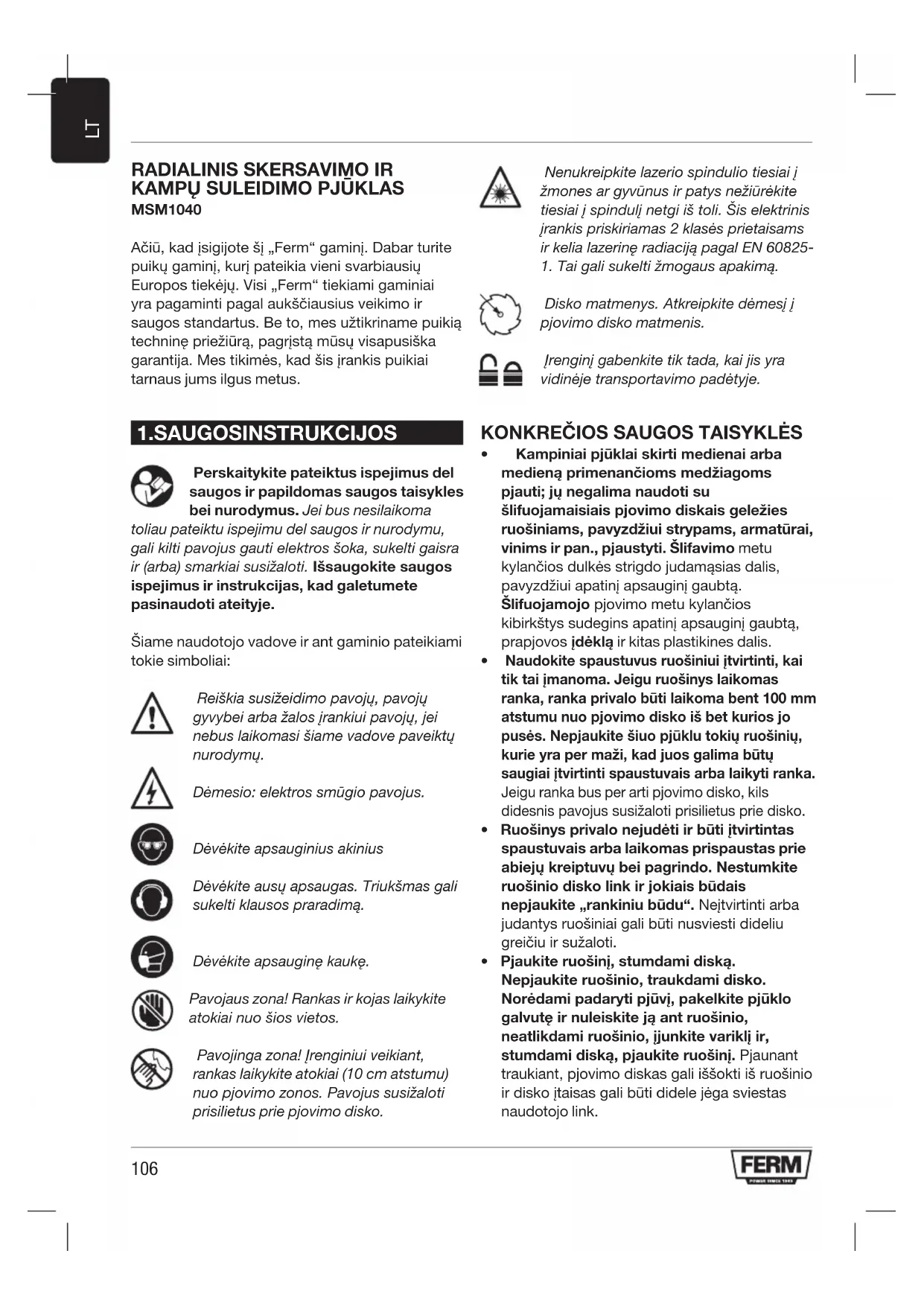

NAUDOJIMO INSTRUKCIJA MSM1040 Ferm

Ačiū, kad įsigijote ši „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

Nenukreipkite lazerio spindulio tiesiai j žmones ar gyvūnus ir patys nežiūrėkite tiesiai j spindulį netgi iš toli. Šis elektrinis įrankis priskiriamas 2 klasės prietaisams ir kelia lazerinę radiaciją pagal EN 60825-1. Tai gali sukelti žmogaus apakimą.

Disko matmenys. Atkreipkite démesi j pjovimo disko matmenis.

Jrenginj gabenkite tik tada, kai jis yra vidinėje transportavimo padėtyje.

1.SAUGOSINSTRUKCIJOS

Perskaitykite pateiktus ispejimus del saugos ir papildomas saugos taisykles bei nurodymus. Jei bus nesilaikoma

toliau pateiktu ispejimu del saugos ir nurodymu, gali kilti pavojus gauti elektros šoka, sukelti gaisra ir (arba) smarkiai susižaloti. Išsaugokite saugos ispejimus ir instrukcijas, kad galetumete pasinaudoti ateityje.

Šiame naudotojo vadove ir ant gaminio pateikiami tokie simboliai:

Reiškia susižeidimo pavojų, pavojų gyvybei arba žalos įrankiui pavojų, jei nebus laikomasi šiame vadove paveiktų nurodymų.

Dèmesio: elektros smūgio pavojus.

Dévékite apsauginius akinius

Dévékite ausu apsaugas. Triukšmas gali sukelti klausos praradimą.

Dévékite apsauginę kaukę.

Pavojaus zona! Rankas ir kojas laikykite atokiai nuo šios vietos.

Pavojinga zona! Irenginiui veikiant, rankas laikykite atokiai (10 cm atstumu) nuo pjovimo zonos. Pavojus susižaloti prisilietus prie pjovimo disko.

KONKREČIOS SAUGOS TAISYKLĖS

• Kampiniai pjūklai skirti medienai arba medieną primenančioms medžiagoms pjauti; jų negalima naudoti su šlifuojamaisiais pjovimo diskais geležies ruošiniams, pavyzdžiui strypams, armatūrai, vinims ir pan., pjaustyti. Šlifavimo metu kylančios dulkės strigdo judamąsias dalis, pavyzdžiui apatinį apsauginį gaubtą. Šlifuojamojo pjovimo metu kylančios kibirkštys sudegins apatinį apsauginį gaubtą, prapjovos jdėklą ir kitas plastikines dalis.
• Naudokite spaustuvus ruošiniui įtvirtinti, kai tik tai įmanoma. Jeigu ruošinys laikomas ranka, ranka privalo būti laikoma bent 100 mm atstumu nuo pjovimo disko iš bet kurios jo pusės. Nepjaukite šiuo pjūklu tokių ruošinių, kurie yra per maži, kad juos galima būtų saugiai įtvirtinti spaustuvais arba laikyti ranka. Jeigu ranka bus per arti pjovimo disko, kils didesnis pavojus susižaloti prisilietus prie disko.
• Ruošinys privalo nejudėti ir būti įtvirtintas spaustuvais arba laikomas prispaustas prie abiejų kreiptuvų bei pagrindo. Nestumkite ruošinio disko link ir jokiais būdais nepjaukite „rankiniu būdu“. Neįtvirtinti arba judantys ruošiniai gali būti nusviesti dideliu greičiu ir sužaloti.
• Pjaukite ruošinį, stumdami diską. Nepjaukite ruošinio, traukdami disko. Norėdami padaryti pjūvį, pakelkite pjūklo galvutę ir nuleiskite ją ant ruošinio, neatlikdami ruošinio, jjunkite variklį ir, stumdami diską, pjaukite ruošinį. Pjaunant traukiant, pjovimo diskas gali iššokti iš ruošinio ir disko įtaisas gali būti didele jėga sviestas naudotojo link.

- Niekada nesukryžiuokite rankų virš norimos pjovimo linijos nei prieš pjovimo diską, nei už jo. Laikyti ruošinį sukryžiuotomis rankomis, t. y. kairiaja ranka laikyti ruošinį dešinėje pusėje ir atvirkščiai, yra labai pavojinga.

- Nekiškite rankų už kreiptuvo mažesniu nei 100 mm atstumu iš bet kurios pjovimo disko pusės, norėdami pašalinti medienos drožles arba dėl bet kokių kitokių priežasčių, kai diskas sukasi. Netiksliai nustačius atstumą nuo besisukančio pjovimo disko iki jūsų rankos, jūs galite būti sunkiai susižaloti.

- Apžiūrėkite ruošinį, prieš pradėdami pjauti. Jeigu ruošinys yra išlinkęs arba deformuotas, įtvirtinkite jį, atremdami išorinę išlinkusio paviršiaus pusę į kreiptuvą. Visada įsitikinkite, ar tarp ruošinio, kreiptuvo ir pagrindo išilgai pjovimo linijos nėra jokio tarpo. Išlinkę arba deformuoti ruošiniai gali pasisukti arba pasislinkti ir pjaunant įstrigdyti besisukantį pjovimo diską. Ruošinyje neturi būti vinių arba pašalinių elementų.

- Nenaudokite pjūklo, kol nuo pagrindo nebus pašalinti visi įrankiai, medienos nuopjovos ir pan.; ant pagrindo turi būti tik ruošinys. Mažos šiukšlės arba nupjautos medienos atraižos ar kiti daiktai gali prisiliesti prie besisukančio disko ir būti nusviesti dideliu greičiu.

- Vienu metu pjaukite tik po vieną ruošinį. Sudėjus kelis ruošinius, jų nejmanoma tinkamai įtvirtinti arba suimti, todėl pjaunant jie gali pasislinkti arba gali užstrigti diskas.

- Prieš naudodamiesi kampiniu pjūklu, pastatykite arba sumontuokite jį ant lygaus, tvirto darbo paviršiaus. Lygus, tvirtas darbo paviršius mažina pavojų, kad kampinis pjūklas taps nestabilus.

- Planuokite savo darbą. Kaskart pakeitę įstrižojo arba nuožambaus kampo nuostatą, būtinai įsitikinkite, ar reguliuojamasis kreiptuvas yra tinkamai nustatytas ruošiniui atremti ir jis netrukdys diskui arba apsauginių gaubtų sistemai. NEĮJUNGDAMI įrankio ir nepadėję ant pagrindo ruošinio, stumkite pjovimo diską per visą įsivaizduojamo pjūvio ilgį, kad įsitikintumėte, kad niekas netrukdys ir nekils pavojus įpjauti kreiptuvą.

- Už pagrindą platesnius arba ilgesnius ruošinius būtinai tinkamai paremkite,

pavyzdžiui pagrindo ilgintuvais, ožiais ir pan. Tinkamai neparėmus už kampinio pjūklo pagrindą ilgesnių arba platesnių ruošinių, jie gali pasvirti. Jeigu nupjautoji dalis arba ruošinys pasvirs, jis gali pakelti apatinį apsauginį gaubtą arba jį gali nusviesti besisukantis diskas.

- Neprašykite, kad kitas žmogus laikytų ruošinį vietoj pagrindo ilgintuvo arba papildomos atramos. Nestabiliai paremtas ruošinys pjovimo metu gali užstrigdyti diską arba ruošinys gali pasislinkti ir patraukti jus ir jūsų padėjėją ant besisukančio disko.

- Nupjautoji dalis jokiais būdais neturi būti priremta arba prispausta prie besisukančio pjovimo disko. Sulaikyta nupjautoji dalis, pavyzdžiui naudojant ilgio stabdiklius, gali būti jremta i diską ir didele jėga nusviesta.

- Visada naudokite spaustuvus arba specialius fiksatorius, kad tinkamai įtvirtintumėte apvalius ruošinius, pavyzdžiui strypus arba vamzdžius. Pjaunami strypai yra linkę suktis, todėl diskas „jsikerta“ ir traukia ruošinį su jūsų ranka disko link.

- Prieš paliečiant ruošinj, palaukite, kol diskas pradės suktis visu greičiu. Taip sumažės ruošinio nusviedimo pavojus.

- Jeigu ruošinys arba diskas užstrigtų, išjunkite kampinį pjūklą. Palaukite, kol visos judamosios dalys sustos, ir atjunkite elektros kištuką nuo elektros tinklo lizdo ir (arba) išimkite akumuliatorių. Tada pasistenkite atlaisvinti užstrigusią medžiaga. Jeigu toliau pjausite užstrigusį ruošinį, galite nesuvaldyti kampinio pjūklo arba jį sugadinti.

- Pabaigę pjauti, atleiskite jungikli, palikite pjovimo galvutę nuleistą ir palaukite, kol diskas sustos, tada patraukite nupjautaja dalj. Kišti rankas prie besisukančio disko yra pavojinga.

- Tvirtai laikykite rankeną, kai atliekate pjūvį ne iki galo arba kai atleidžiate jungiklj, kol pjovimo galvutė dar nėra visiškai nuleista. Stabdant pjūklą, pjūklo galvutė gali staigiai nusileisti, sukeldama sužalojimo pavojų.

- Darbo vieta visada turi būti švari. Ypač didelj pavojų kelia medžiagų mišiniai. Lengvujų metalų dulkės gali užsiliepsnoti arba sprogti.

- Niekada nenaudokite atbukusių, įtrūkusių, sulankstytų arba apgadintų pjovimo

diskų. Neužaštrinti ar netinkamai nustatyti pjovimo diskai pjauna siaurai ir sukelia pernelyg didelę trintį, disko strigimą ir atatranką.

• Nenaudokite pjovimo peilių, pagamintų iš greitapjovio (HSS) plieno. Pjovimo diskai gali lengvai skilti.
• Visuomet naudokite pjovimo diskus su tinkamo dydžio ir formos (rombo arba apvalios formos) skyle užmauti ant veleno. Pjovimo diskai, kurių vidinės angos neatitinka pjūklo montavimo įrangos, veiks nesucentruotai ir bus nevaldomi.
• Nekeiskite jrengto lazerio kito tipo lazeriu. Šiam elektros įrankiui nepritaikytas lazeris gali kelti pavojų žmonėms.
• Elektriniam įrankiui veikiant, niekada nešalinkite nuopjovų, medienos drožlių ir pan. Pirmiausiai visada sugražinkite įrankio svirtį i neutralią padėtį, tada išjunkite elektrinį įrankį.
• Nelieskite pjovimo disko tuoj pat po darbo - palaukite, kol jis atvès. Naudojant įrankį, pjovimo diskas labai įkaista.
• Niekada nepašalinkite ant jrenginio pažymėtu įspėjamųjų ženklų.
• Jei lazerio spindulys kliudytų jūsų akis, privalote tuoj pat užsimerkti ir nusisukti nuo spindulio
• Nenaudokite jokių optinių instrumentų, pavyzdžiui, žiūronų, spindulių šaltiniui stebėti. Antraip galite susižaloti akis.
• Nenukreipkite lazerio spindulio j žmones, žiūrinčius pro žiūronus ar panašius instrumentus. Antraip galite sužaloti jų akis.
• Nekeiskite lazerio įrangos konstrukcijos. Nustatymų parinktis, aprašytas šioje naudojimo instrukcijoje, galima naudoti saugiai.
• Nestovėkite priešais elektrinį įrankį vienoje linijoje su pjovimo disku. Visada stovėkite į šoną nuo pjovimo disko. Tokiu būdu būsite apsaugoti nuo galimos atatrankos.
• Laikykite rankas, pirštus ir delnus atokiai nuo besisukančio pjovimo disko.
• Nesiekite ko nors ranka priešais įrankio svirtį, sukryžiavę rankas.
• Stenkitės, kad pjovimo disko dantukai neperkaistų. Pjovimo peiliui perkaitus išjunkite įrenginį. Palaukite, kol pjovimo diskas atvės, tada vėl galėsite naudotis

jrenginiu.

• Apgadintus arba nusidėvėjusius pjovimo diskus tuoj pat pakeiskite naujais.
• Naudokite tik tuos pjovimo diskus, kurie atitinka naudojimo instrukcijoje pateiktas specifikacijas, yra patikrinti ir paženklinti, atsižvelgiant j standarta EN 847-1.
• Pjaunant lenktus arba apvalius ruošinius, jie privalo būti tinkamai įtvirtinti, kad nepajudėtų.
• Tarp ruošinio, kreiptuvo ir pjūklo pagrindo ties pjovimo linija neturi būti jokio tarpo. Prireikus teks pagaminti specialią iranga.

Elektrosauga

Naudodami elektrinius jrenginius visuomet laikykitės jūsų šalyje taikytinų saugos nuostatų, kad sumažintumėte gaisro, elektros smūgio ir susižeidimo pavojų. Perskaitykite šiuos saugos nurodymus, o taip pat ir pridėtus papildomus saugos nurodymus.

Visuomet patikrinkite, ar elektros tinklo jtampa atitinka kategorijos plokštelėje nurodytą jtampa.

Laidų arba kištukų keitimas

Nedelsiant išmeskite senus laidus ar kištukus kuomet jie buvo pakeisti naujais. Pavojinga įstatyti plyšusio laido kištuką į rozetę sienoje.

Prailgintuvų naudojimas

• Kadangi šiam jrenginio šaltiniui visada naudojama neužkrauta linija ir/ar prailgintuvas su mažiausiai 1,5 mm2 konduktorium ir apsaugotu 16 A saugikliu, Įsitikinkite, kad prailgintuvas nėra ilgesnis nei 20 metrų.
• Šis įrenginys gali būti pajungtas prie vienfazio tinklo (230-240 V/50 Hz). Jeigu abejojate žemės elektros pakankamumu, pasikonsultuokite su elektriku.

2.INFORMACIJAAPIE IRENGINI

Numatytoji naudojimo paskirtis

Šis elektrinis įrankis yra stacionarus įrenginys, skirtas medienai pjauti, atliekant tiesius išilginius ir skersinius pjūvius. Galima atlikti nuožambius -45°-+45° kampų pjūvius, taip pat -45° kampo vertikalius įstrižuosius pjūvius.

Techniniai duomenys

Maitinimo tinklo jtampa 220-240V\~, 50Hz Galingumas 1900W

Maksimali kampų suleidimo stalių pjovimo geba: 0° nuožambis, 0° jstrižumas 70x310mm

45° nuožambis, 45° jstrižumas 40x210mm

45° nuožambis, 0° jstrižumas 70x210mm

0° nuožambis, 45° jstrižumas 40x310mm

Svoris 12,55 kg

Lpa (garso slègis) 95,4+3 dB(A)

Lwa (garso galia) 108,4+3 dB(A)

Lwa (garso galia) <2,5 m/s2

Vibracijos lygis

Vibracijos sklaidos lygis, nurodytas ant šio instrukciju vadovo užpakalinio viršelio, išmatuotas pagal standarte EN 62841-1 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais

- naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis

- laikotarpiais, kai įrankis išjungtas arba yra jjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis

Apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis

Aprašas

Šiame tekste esantys skaiciali atitinka 2-6 psl. esancius paveikslelius.

1. Fiksavimo mygtukas
2. Rankena
3. Ijungimo/išjungimo jungiklis
4. Apsauginis gaubtas
5. Atitraukiamas apsauginis gaubtas
6. Pjaunamasis diskas
7. Reguliuojamasis kreiptuvas
8. Pagrindo ilgintuvo kojelė
9. Kreiptuvas
10. Pagrindo ilgintuvas
    11.Pagrindas

11. Montavimo angos

12. Prapjovos plokště
    14.Nuožambiųjų kampų nustatymo rankenėlė
    15.Nuožambiųjų kampų reguliavimo svirtis
    16.Nuožambiųjų kampų skalė
    17.Nuožambiųjų kampų indikatorius
    18.Lazeris
    19.Įstrižųjų kampų indikatorius
    20.Įstrižųjų kampų skalė
    21.Ruošinio spaustuvas
    22.Įstrižųjų kampų nustatymo rankenėlė
    23.Velenélis
    24.Gylio nustatymo varžtas
    25.Slinkimo bégeliai
    26.Dulkių surinkimo maišelis

13. Rankena jrenginiui nešti
    28.Dulkių išleidimo anga
    29.Slankiojamuju bėgelių fiksavimo varžtas
    31.45° įstrižojo kampo stabdiklis
    32.0° jstrižojo kampo stabdiklis
    33.Atitraukimo svirties varžtas
    34.Pagrindo ilgintuvo fiksavimo varžtas
    35.Reguliuojamojo kreiptuvo fiksavimo varžtas
    36.Kreiptuvo reguliavimo varžtas
    37.Priekinis apsaugos nuo pasvirimo įtaisas
    38.Padèties fiksavimo rankenèlè
    39.Begalvis sraigtas
    40.Sraigtas
    41.Suveržimo jungè
    42.Tvirtinimo varžtas
    43.Ašies fiksatorius
    44.Ruošinio spaustuvo rankenėlė
    45.Gylio nustatymo plokštelė
    46.Lazerio jjungimo/išjungimo jungiklis
    48.Lazerio reguliavimo sraigtai
    50.0° įstrižojo kampo antveržlė
    51.Kreiptuvo varžtai

3. SURINKIMAS

Vykdydami bet kokius jrenginio techninės priežiūros darbus, ištraukite kištuką iš elektros tinklo lizdo.

Transportavimo padėtis, B pav.

Padėties fiksavimo rankenėlė (38) naudojama elektriniam įrankiui lengviau nešti jį transportuojant į įvairias darbo vietas.

Transportavimo padèties atlaisvinimas (darbinė padėtis)

1. Spustelėkite rankeną (2) žemyn.
2. Iki galo ištraukite padėties fiksavimo rankenėlę (38) ir užfiksuokite ją užsukdami.
3. Lėtai pakelkite rankeną (2) aukštyn.

Transportavimo padėties fiksavimas (transportavimo padėtis)

Prieš užfiksuodami transportavimo padėtyje, įsitikinkite, kad gylio nustatymo varžtas (24) yra nustatytas neribojamo gylio padėtyje. Tokiu būdu rankeną (2) galima visiškai nuleisti neliečiant gylio stabdiklio. Be to, pašalinkite visus priedus, kurių negalima saugiai pritvirtinti prie įrenginio.

1. Atlaisvinkite slankiojamuju bėgelių fiksavimo varžtą (29), jei jis užveržtas.
2. Patraukite rankeną (2) savęs link ir użverżkite slankiojamuju bėgelių fiksavimo varžtą (29).
3. Iki galo nuleiskite rankeną (2) žemyn.
4. Užfiksuokite padėties fiksavimo rankenėlę (38) pirma ją ištraukdami, tada sukdami.
5. Suvyniokite maitinimo kabelj ir sutvirtinkite jį pateiktu kabelio dirželiu.

Užfiksavę transportavimo padėtį, galite saugiai nešti įrenginį už nešimo rankenos (27) ir jį vežti.

Irenginj neškite tik už nešimo rankenos - niekada neneškite laikydami už apsauginiu gaubtu.

Stacionaraus irenginio montavimas, A, B, C pav.

Norint saugiai naudotis elektriniu jrankiu, prieš tai jj privaloma pritvirtinti prie plokščio tvirto paviršiaus (pvz., darbastalio). Šj jrenginį galima montuoti trimis būdais:

1.Antdarbastalio

Tokiu atveju jrenginj privaloma pritvirtinti prie darbastalio pateiktaisiais varžtais. Tam naudokite keturias angas (12). Kaip parodyta C pav.

2. Ant porémio

Perskaitykite visus įspėjimus ir nurodymus, pateiktus su pjūklo stovu. Jei nesilaikysite toliau pateiktų įspėjimų ir nurodymų, gali kilti elektros šoko, gaisro ir (arba) sunkaus sužeidimo pavojus.

Tinkamai surinkite pjūklo stovą prieš montuodami elektrinį įrankį. Tinkamas surinkimas yra svarbus apsaugos nuo nugriuvimo veiksnys.

Tokiu atveju jrenginj privaloma pritvirtinti prie porémio varžtais. Tam naudokite keturias angas (12). Porémj privaloma 4 varžtais pritvirtinti prie mažiausiai 1 kvadratinio metro skersmens grindu plokštės. Montuokite elektrinj įrankį ant pjūklo stovo, nustatę jį transportavimo padėtyje.

3. Lankstus jrengimas

Gamintojas nerekomenduoja šio tipo jrengimo.

Jei, išskirtiniais atvejais, elektrinio įrankio nejmanoma sumontuoti ant plokščio tvirto darbo paviršiaus, galite improvizuoti ir pastatyti jį ant apsaugos nuo pasvirimo įtaisų.

Be apsaugos nuo pasvirimo įtaiso elektrinis įrankis bus nestabilus ir gali apvirsti, ypač pjaunant maksimaliais nuožambiuoju ir (arba) įstrižuoju kampais.

- ůsukite arba išsukite priekinį apsaugos nuo pasvirimo įtaisą (37), kol elektrinis įrankis stovės lygiagrečiai darbo paviršiui.

Apsauginio gaubto tikrinimas, A pav.

Atitraukiamas apsauginis gaubtas (5) apsaugo nuo netyčinio prisilietimo prie pjovimo disko ir lekiančių pjaunamo ruošinio skiedrų ir nuolaužų. Prieš pradedant naudotis įrenginio, privaloma patikrinti, ar tinkamai veikia apsauginis pjovimo disko gaubtas. Tam nuleiskite rankeną (2) žemyn ir patikrinkite toliau nurodytus punktus:

• Atitraukiamas apsauginis gaubtas (5) privalo užtikrinti prieigą prie pjovimo disko (6) neprisiliečiant prie kitų dalių.
• Pakeliant pjūklą į pradinę padėtį, atitraukiamas apsauginis gaubtas (5) privalo automatiškai uždengti visą pjovimo diską (6).

Pjovimo disko keitimas, D, E, F pav.

Vykdydami bet kokius jrenginio techninės priežiūros darbus, ištraukite kištuką iš elektros tinklo lizdo.

Montuodami pjovimo diską mūvėkite apsaugines pirštines. Pavojus susižaloti prisilietus prie pjūklelio.

Naudokite tik tuos pjovimo diskus, kurie atitinka naudojimo instrukcijoje nurodytas charakteristikas. Naudokite tik tuos pjovimo diskus, ant kurių nurodytas sukimosi greitis prilygsta arba viršija ant įrenginio nurodytą sukimosi greitį.

Jokiais būdais nenaudokite šlifavimo diskų ruošiniams pjauti.

Prieš keičiant pjovimo diską, primygtinai patariama nustatyti nuožambujji ir įstrižajji kampus į 0° kampo padėtį. Antraip diskas gali būti nepasiekiamas.

- Atjunkite mechanizmą nuo energijos šaltinio.

- Atsukite varžta (33), kuriuo atitraukimo svirtis yra pritvirtinta prie disko apsauginio gaubto.

- Išsukite varžta (40), kad galėtumėte nuimti varžto gaubtelį, pakėlę disko gaubta (5).

- Turi matytis ir pjovimo disko varžtas (42), ir jungė (41), kaip pavaizduota E pav.

- Paspauskite pjovimo disko fiksavimo mygtuką (43). Atsargiai ranka sukite pjovimo diską tol, kol diskas użsifiksuos.

- Šešiakampiu veržliarakčiu atsukite pjovimo disko varžta (42), sukdami pagal laikrodžio rodykle.

• Nuimkite junge (41) ir pjovimo diską.

- Uždékite naują pjovimo diską, įsitikindami, kad ant pjovimo disko esanti rodyklé yra nukreipta ta pačia kryptimi kaip ir ant įrenginio pažyméta rodyklé. Pjovimo disko dantukai privalo būti nukreipti žemyn.

- Užfiksuokite pjovimo disko varžtą (42), naudodami pjovimo disko fiksavimo mygtuką (43), kad tvirtai užveržtumėte.

- Nuleiskite disko apsauginj gaubtą (5), kad būtu tinkamai nustatytas varžto gaubtelis, ir užveržkite varžtą (40).

- Vél pritvirtinkite atitraukimo svirtj ant disko apsauginio gaubto (5), užverždami varžtą (33).

- Pasukite pjovimo diską ir įsitikinkite, ar apsauginis gaubtas laisvai juda.

Dulkių ištraukimas, A, B, T pav.

Užtikrinkite tinkamą ventiliaciją darbo vietoje.

Dévékite apsauginę kaukę.

Dulkės, kylančios šlifuojant tokias medžiagas kaip švino turintys dažai ir tam tikru rūšių mediena, gali pakenkti sveikatai.

Naudotojui arba netoliese esantiems žmonėms įkvėpus tokių dulkių, gali kilti alerginių reakcijų ir (arba) kvėpavimo ligų. Tam tikros dulkės, pvz., ąžuolo arba beržo, laikomos kancerogeninėmis, ypač - kartu su medienos apdirbimo priedais (chromo rūgšties druska bei medienos konservavimo medžiagomis). Jei tik įmanoma, primygtinai rekomenduojame naudoti pjaunamam ruošiniui tinkamą dulkių ištraukimo sistemą.

Neleiskite, kad darbo vietoje prisikauptų dulkių. Dulkės gali lengvai užsiliepsnoti.

Dulkės, skiedros arba ruošinių nuolaužos gali užkimšti dulkių ištraukimo sistemą. Todėl ją reikia reguliariai valyti. Kaip tai padaryti:

1. Ištraukite elektros kabelio kištuką iš elektros lizdo.

2. Palaukite, kol pjovimo diskas visiškai sustos.

3. Pašalinkite užsikimšima, jei reikia.

Paspauskite dulkių surinkimo maišelio (26) spaustuką ir užmaukite jį ant įrenginio gale esančios dulkių išleidimo angos (28). Atleidus spaustuką, dulkių surinkimo maišelis bus užfiksuotas.

Dulkių siurblio prijungimas, A, B, T pav.

Dulkių siurblys privalo būti pritaikytas apdirbamai medžiagai surinkti.

Siurbdami sausas dulkes, kurios ypač kenkia sveikatai arba yra kancerogeninės, naudokite specialų dulkių trauktuvą.

Dulkių siurblio žarną galima prijungti prie dulkių išleidimo angos (28). Tam tiesiog prijunkite dulkių siurblio žarną prie dulkių ištraukimo antgalio.

4.NAUDOJIMAS

Prieš ijungdami jrenginj, visada patikrinkite, ar tinkamai sumontuotas pjovimo diskas. Diskas privalo suktis sklandžiai.

Prieš naudodami, visada patikrinkite apsauginius gaubtus.

Atliekant bet kokius pjūvius, pirmiausiai privaloma įsitikinti, kad pjovimo diskas niekada nesiliečia prie kreiptuvo, ruošinio spaustuvo ar kokios nors kitos jrenginio dalies. Pašalinkite bet kokius sumontuotus pagalbinius stabdiklius arba atitinkamai juos sureguliuokite.

Ruošinio atrėmimas, A, G pav.

Ruošinius visada privaloma tinkamai atremti. Pagrindo ilgintuvus (10) galima ištraukti kairėn ir dešinėn ir jais paremti ruošinį. Kaip tai padaryti:

• Patraukite pagrindo ilgintuvą (10) i norimą padėti.
• Isukite arba išsukite pagrindo ilgintuvo kojelę (8), kol pagrindo ilgintuvas stovės lygiagrečiai darbo paviršiui.

Pjaudami ilgus ruošinius, laisvus ilgų ruošinių galus privaloma kuo nors papildomai paremti iš apačios.

Ruošinio suspaudimas, G pav.

Ruošinius visada privaloma tinkamai įtvirtinti. Ruošinio spaustuvą (21) galima ištraukti kairėn ir dešinėn. Kaip tai padaryti:

1. Isitikinkite, kad ruošinys yra tvirtai prispaustas prie kreiptuvo (9).
2. Ikiškite pateiktajj ruošinio spaustuvą (21) i vieną iš tam skirtų angų, kaip pavaizduota G pav.
3. Sureguliuokite ruošinio spaustuvo (21) srieginj strypą pagal ruošinio aukštį.
4. Tvirtai užveržkite ruošinio spaustuvo (21) srieginj strypą, kad ruošinys būtų įtvirtintas. Jei norite atlaisvinti, tiesiog atsukite srieginj ruošinio spaustuvo (21) strypą.

Norint greičiau nustatyti ruošinio spaustuvo (21) aukštį, galima naudoti ruošinio spaustuvo rankenėlę (44). Nustatę aukštį, tvirtai užveržkite ruošinio spaustuvo (21) srieginį strypą, kad ruošinys būtų įtvirtintas.

Kreiptuvo reguliavimas, G pav.

Visada sureguliuokite kreiptuvą konkretaus tipo pjūvio.

Pjaunant nuožambiaisiais ir (arba) įstrižaisiais kampais, reguliuojamajį kreiptuvą (7) privaloma patraukti, atsižvelgiant į pjovimo kryptį. Tuomet ruošinys visada, bet kokiomis sąlygomis, bus tinkamai atremtas į kreiptuvą. Kaip tai padaryti:

1. Atlaisvinkite reguliuojamojo kreiptuvo fiksavimo varžta (35).
2. Nustatykite kreiptuvą pagal norimą pjūvj. Atliekant nuožambiusius arba tiesiuosius pjūvius, kreiptuvą privaloma patraukti vidun, disko link (maks. 8 mm), bet disko neliesti. Atliekant įstrižuosius pjūvius, kreiptuvą privaloma patraukti išorėn, šalin nuo disko (maks. 8 mm), bet disko neliesti.
3. Užveržkite reguliuojamojo kreiptuvo fiksavimo varžta (35).
4. Diskas jokiu būdu neturi liesti reguliuojamojo kreiptuvo (35); rekomenduojama išbandyti, kaip sukasi diskas, nejjungiant irenginio.

Nuožambiojo kampo nustatymas, A pav.

Galima nustatyti nuo 45° kairinių iki 45° dešininių nuožambiųjų kampų. Ant pjovimo pagrindo jau yra pažymėti 0°, 15°, 22,5°, 30° ir 45° kampai, kad būtų greičiau ir tiksliau nustatyti dažnai naudojamus nuožambiuosius kampus.

Nuožambiojo kampo nustatymas naudojant esamą kampo żymę:

1. Atsukite nuožambiųjų kampų nustatymo rankenėlę (14).
2. Paspauskite nuožambiujų kampų reguliavimo svirtį (15) ir pasukite pagrindą (11) kairėn arba dešinėn iki norimo kampo žymės. Kampas nuožambiujų kampų skalėje (16) rodys nuožambiujų kampų indikatorius (17).
3. Atleiskite svirtj. Svirtis privalo užsifiksuoti pažymėto kampo įrantoje.
4. Užveržkite nuožambiųjų kampų nustatymo rankenėlę (14).

Bet kokio reikiamo nuožambiojo kampo nustatymas:

1. Atsukite nuožambiųjų kampų nustatymo rankenėlę (14).
2. Patraukite nuožambiųjų kampų reguliavimo svirtį (15) ir pasukite pagrindą (11) kairėn arba dešinėn į norimą padėtį. Kampas nuožambiųjų kampų skalėje (16) rodys nuožambiųjų kampų indikatorius (17).
3. Atleiskite svirtj ir užveržkite nuožambiųjų kampų nustatymo rankenėlę (14).

Istrižojo kampo nustatymas, A, B pav.

Galima nustatyti nuo 0° iki +45° kairinius jstrižuosius kampus. Kaip tai padaryti:

1. Atsukite įstrižųjų kampų nustatymo rankenėlę (22).
2. Verskite pjūklą, laikydami už rankenos (2), kol indikatorius (19) įstrižųjų kampų skalėje (20) rodys norimą kampa.
3. Užveržkite jstrižuju kampu nustatymo rankenėlę. (22) viduje.

Irenginio jjungimas / išjungimas, A pav.

• Norėdami įrenginį įjungti, paspauskite ir laikykite nuspaudę fiksatorių (1), tada paspauskite įjungimo / išjungimo jungikli (3).
• Norėdami įrenginį išjungti, atleiskite jjungimo / išjungimo jungiklj (3).

Kaip atlikti skersinį pjūvj, H, I pav.

Jei norite pjauti statmenai medienos pluoštui, atlikite šiuos veiksmus:

1. Nustatykite 0° nuožambujji ir jstrižajji kampus.

2. Patraukite reguliuojamaji kreiptuvą i vidinę padėtį, disko link. Maksimalus atstumas tarp reguliuojamojo kreiptuvo (35) ir pjovimo disko (6) yra 8 mm, kaip pavaizduota I pav. Įsitikinkite, kad kreiptuvas neliečia disko.

3. Tvirtai įtvirtinkite ruošinį.

4. Ijunkite jrengini. Būtinai palaukite, kol pjovimo diskas pasieks maksimalų greitį.

5. Dabar lėtai nuleiskite rankeną žemyn, kad pjovimo diskas pjautų ruošinį ir praeitų pro pagrindo angą. Nespauskite pjūklo per stipriai - leiskite įrenginiui pačiam atlikti darba.

6. Atsargiai pakelkite rankeną aukštyn ir išjunkite jrenginį atleisdami jungiklj.

Kaip atlikti nuožambuji pjūvi, I, J pav.

Jei medieną norite pjauti kampu, atlikite šiuos veiksmus:

1. Nustatykite norimą nuožambuji kampa ir 0° jstrižaji kampa.
2. Patraukite reguliuojamaji kreiptuvą i vidinę padėtį, disko link. Maksimalus atstumas tarp reguliuojamojo kreiptuvo (35) ir pjovimo disko (6) yra 8 mm, kaip pavaizduota I pav. Isitikinkite, kad kreiptuvas neliečia disko.
3. Tvirtai įtvirtinkite ruošinį.
4. Ijunkite jrenginj. Būtinai palaukite, kol pjovimo diskas pasieks maksimalų greitį.
5. Dabar lėtai nuleiskite rankeną žemyn, kad pjovimo diskas pjautų ruošinį ir praeitų pro pagrindo angą. Nespauskite pjūklo per stipriai - leiskite įrenginiui pačiam atlikti darbą.
6. Atsargiai pakelkite rankeną aukštyn ir išjunkite jrengini atleisdami jungiklj.

Kaip atlikti įstrižajį pjūvj, K, L pav.

Jei medienos kraštą norite pjauti kampu, atlikite šiuos veiksmus:

1. Nustatykite 0° nuožambujj kampa ir norimą jstrižaji kampa.
2. Patraukite reguliuojamaji kreiptuvą i išorinę padėtį, šalin nuo disko. Maksimalus atstumas tarp reguliuojamojo kreiptuvo (35) ir pjovimo disko (6) yra 8 mm, kaip pavaizduota L pav. Isitikinkite, kad kreiptuvas neliečia disko.
3. Tvirtai įtvirtinkite ruošinį. Ruošinio spaustuvas būtinai privalo būti dešinėje pusėje.
4. Ijunkite jrenginj. Būtinai palaukite, kol pjovimo diskas pasieks maksimalų greitį.
5. Dabar lėtai nuleiskite rankeną žemyn, kad pjovimo diskas pjautų ruošinį ir praeitų pro pagrindo angą. Nespauskite pjūklo per stipriai - leiskite įrenginiui pačiam atlikti darba.
6. Atsargiai pakelkite rankeną aukštyn ir išjunkite jrenginį atleisdami jungiklj.

Kaip atlikti sudėtinį pjūvj, L, M pav.

Jei norite atlikti sudėtinį, nuožambųjį ir įstrižajį pjūvj, atlikite šiuos veiksmus:

1. Nustatykite norimo dydžio nuožambujji ir jstrižajj kampus.
2. Patraukite reguliuojamaji kreiptuvą i išorinę padėti, šalin nuo disko. Maksimalus atstumas

tarp reguliuojamojo kreiptuvo (35) ir pjovimo disko (6) yra 8 mm, kaip pavaizduota L pav. Isitikinkite, kad kreiptuvas neliečia disko.

1. Tvirtai įtvirtinkite ruošinį. Ruošinio spaustuvas būtinai privalo būti dešinėje pusėje.
2. Ijunkite irenginį. Būtinai palaukite, kol pjovimo diskas pasieks maksimalų greitį.
3. Dabar lėtai nuleiskite rankeną žemyn, kad pjovimo diskas pjautų ruošinį ir praeitų pro pagrindo angą. Nespauskite pjūklo per stipriai - leiskite įrenginiui pačiam atlikti darba.
4. Atsargiai pakelkite rankeną aukštyn ir išjunkite jrenginį atleisdami jungiklj.

Slinkimo funkcijos naudojimas, A pav.

Labai platiems ruošiniams pjauti įrenginys turi slinkimo funkciją. Naudodami slinkimo funkciją būtinai atsukite slankiojamųjų bėgelių fiksavimo varžtą (29). Traukite rankeną (2) šalin nuo kreiptuvo (9), kol pjovimo diskas bus priešais ruošinį. Laikydami už rankenos lėtai leiskite įrankio svirtį žemyn, po to traukite, laikydami už rankenos (2), kreiptuvo (9) link ir pjaukite ruošinį vienodu greičiu.

Pjaunant mažus ruošinius, slinkimo funkciją galima užfiksuoti pjūklo galinėje padėtyje užveržiant slankiojamųjų bėgelių fiksavimo varžtą (29). Jei reikia didesnio pjovimo pločio, tuomet slankiojamųjų bėgelių fiksavimo varžtą (29) privaloma atsukti.

Gylio stabdiklio nustatymas, N pav.

Gylio stabdiklj galima sureguliuoti apribojant pjovimo gylj. Tai pravartu, kai reikia išpjauti griovelius. Kaip tai padaryti:

1. Patraukite gylio nustatymo plokštelę (45) i kairę puse.
2. Nustatykite gylio nustatymo rankenėlę (24) ties norima gylio verte.

Lazerio jjungimas / išjungimas, G, O pav.

Norėdami ijungti arba išjungti lazerį, paspauskite lazerio jungikli (46).

Tikslieji pjūviai

Prieš vykdydami bet kokius reguliavimo darbus, atjunkite jrengini nuo elektros tinklo lizdo.

Jei norite pjauti tiksliai, prieš naudodami jrenginj pirmą kartą, taip pat pagal reikmes po intensyvaus jo panaudojimo, privalote patikrinti ir sureguliuoti pagrindines pjūklo nuostatas. Tam reikia specialių įrankių. „Ferm“ garantinio aptarnavimo skyrius padės greitai ir patikimai atlikti šį darbą.

Tikslus lazerio nustatymas, O pav.

Jei lazeris (18) neberodo tikslios pjovimo linijos, galite jì sureguliuoti. Kaip tai padaryti:

- Atsukite lazerio reguliavimo sraigtus (48) ir nustatykite lazerj, traukdami jj tol, kol lazerio spindulys pasieks pjovimo disko (6) dantukus.

Tikslus 0° įstrižojo kampo nustatymas, P, Q pav.

1. Nustatykite 0° nuožambujji ir įstrižajį kampus.
2. Nuleiskite rankeną (2) ir užfiksuokite ją padėties fiksavimo rankenėle (38).
3. Užfiksuokite slinkimo funkcija naudodami slankiojamuju bėgelių fiksavimo varžta (29).
4. Nustatykite kampainj, kad jis rodytu 90° kampa, ir padėkite jį ant pagrindo (11), kaip pavaizduota Q pav. Kampainio kojelė privalo būti lygmalā pjovimo diskui (6) išilgai viso jos ilgio.
5. Atsukite 0° jstrižojo kampo antveržlę (50).
6. Reguliuokite 0° įstrižojo kampo stabdiklj (32), kol kampainio kojelė bus lygmala pjovimo diskui išilgai viso jos ilgio.
7. Vél užveržkite 0° įstrižojo kampo antveržlę (50).

Po to patikrinkite kampo indikatoriaus (19) padėtį. Jei būtina, atsukite rodyklę kryžminiu atsuktuvu, nustatykite 0° kampa įstrižujų kampų skalėje (20) ir vėl užveržkite tvirtinimo varžtą.

Tikslus 45° įstrižojo kampo nustatymas, P, R pav.

1. Nustatykite 45° nuožambujj ir įstrižajį kampus.
2. Nuleiskite rankeną (2) ir užfiksuokite ją padėties fiksavimo rankenėle (38).
3. Užfiksuokite slinkimo funkciją naudodami slankiojamuju bėgelių fiksavimo varžtą (29).
4. Nustatykite kampainj, kad jis rodytu 45° kampa, ir padėkite jį ant pagrindo (11), kaip pavaizduota R pav. Kampainio kojelė privalo būti išilgai prispausta prie pjovimo disko (6).
5. Reguliuokite 45° įstrižojo kampo stabdiklj (31), kol kampainio kojelė bus išilgai lygmala pjovimo diskui.

Po to patikrinkite kampo indikatoriaus (19) padėtį. Jei būtina, atsukite rodyklę kryžminiu atsuktuvu, nustatykite 45° kampa įstrižųjų kampų skalėje (20) ir vėl užveržkite tvirtinimo varžtą.

Tikslus 0° nuožambiojo kampo nustatymas, B, G, Spav.

1. Padėkite kampainį 0° kampu ant pagrindo (11) ir nustatykite jį tarp kreiptuvo (9) ir pjovimo disko (6).
2. Kampainio kojelė privalo būti lygmala pjovimo diskui (6) išilgai viso jos ilgio.
3. Atsukite visus keturis kreiptuvo varžtus (51) ir reguliuokite kreiptuvą (9), kol kampainio kojelė bus lygmalā pjovimo diskui išilgai viso jos ilgio.
4. Vėl užveržkite visus keturis kreiptuvo varžtus (51). Po to patikrinkite kampo indikatoriaus padėtį. (17) viduje. Jei būtina, atsukite rodyklę kryžminiu atsuktuvu, nustatykite 0° kampą nuožambiųjų kampų skalėje (16) ir vėl užveržkite tvirtinimo varžtą.

5. TECHNINÉ PRIEŽIŪRA

Atlikdami šio jrenginio techninę priežiūrą, jsitikinkite, ar jrenginys yra atjungtas nuo elektros tinklo.

Reguliariai valykite prietaiso korpusa sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti nedulkėtos ir neužterštosts. Isisenejusius nešvarumus nuvalykite minkšta šluoste, sudrėkinta muiluotu vandeniu. Nenaudokite jokių tirpiklių, pvz., benzino, alkoholio, amoniako ir pan., nes tokie chemikalai gali sugadinti sintetinius komponentus.

Apsauginių gaubtų valymas

Prieš naudodami jrenginį, visada patikrinkite apsauginį gaubtą (4) ir atitraukiamą apsauginį gaubtą (5), ar jie švarūs. Šepetėliu ar panašiu įrankiu išvalykite visas esamas drožles ir skiedras.

Pagrindo jdėklo keitimas

Pažeistus pagrindo jdéklus tuoj pat pakeiskite naujais.

Jei pagrindo jdėklas (13) bus pažeistas, kils pavojus, kad tarp pagrindo ir pjovimo disko pateks mažų dalelių ir pjovimo diskas bus užblokuotas. Kaip pakeisti pagrindo jdėklą:

1. Kryžminiu atsuktuvu atsukite pagrindo jdėklo varžtus. Jei reikia, sureguliuokite nuožambujji ir įstrižajį kampus, kad galėtumėte pasiekti šiuos varžtus.
2. Išimkite pagrindo jdėklą.
3. Sumontuokite naują pagrindo jdėklą.
4. Užveržkite varžtus kryžminiu atsuktuvu.

Slinkimo bégeliai

Purvas gali pažeisti slinkimo bėgelius (25) ir sutrikdyti įrenginio veikimą.

• Reguliariai valykite slinkimo bėgelius minkšta šluoste.
• Užlašinkite ant slinkimo bėgelių šiek tiek tepimo alyvos.
• Pastumkite kampų suleidimo stakles pirmyn ir atgal, kad alyva tinkamai pasiskirstytų ant bėgelių.

APLINKOSAUGA

Norint apsaugoti nuo sugadinimo gabenimo metu, šis įrenginys pristatomas kietoje pakuotėje. Kai tik įmanoma, pakuotė yra gaminama iš perdirbtų žaliavų, todėl pasinaudokite galimybe rūšiuoti atliekas ir tinkamai išmeskite pakavimo medžiagas. Keisdami įrenginį nauju, senajį atiduokite vietos atstovui. Čia jis bus utilizuotas aplinkai nekenksmingu būdu.

Sugadintus ir (arba) senus elektrinius ar elektroninius prietaisus privaloma atiduoti j specialiai tam skirtus atlieku surinkimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/ES dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai.

GARANTIJA

Perskaitykite garantines sąlygas, pateiktas atskirai pridėtoje garantijos kortelėje.

Gaminys ir naudojimo instrukcija gali būti keičiami. Techniniai duomenys gali būti keičiami ne išankstinio įspėjimo.

RADIĀLAIS LENKZĀGIS MSM1040
