ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AC1625 Spit

1	Επάνω τμήμα
2	λάκ· λειτυργάς (ανάλογα με τον εξοπλισμό της συσκευής)
2a	Στρεπτός διακόπτης ON/OFF/ αυτόματη λειτ./ δονητής
2b	Μπρίζα για ηλεκτρικές συσκευές
2c	Ένδειξη όγκου ρεύματος
2d	Ρυθμιστής στροφών περιστροφής/ Διακόπτης προ-επιλογής
3	Είσοδος αέρα ψύξης
4	Σύρτης
5	Σφάλισμα
6	Καλώδιο σύνδεσης
7	Δοχείο
8	Οπή αναρρόφησης
8a	Πώμα με αλυσίδα
9	Κλείστρα ασφάλισης
10	Τροχοί
11	Τροχοί κατεύθυνσης
12	Κασέτες με φίλτρο
13	Προστατευτικό φίλτρο κινητήρα
14	Χαρτοσακούλα-φίλτρο
15	Πλαστική σακούλα εκκένωσης

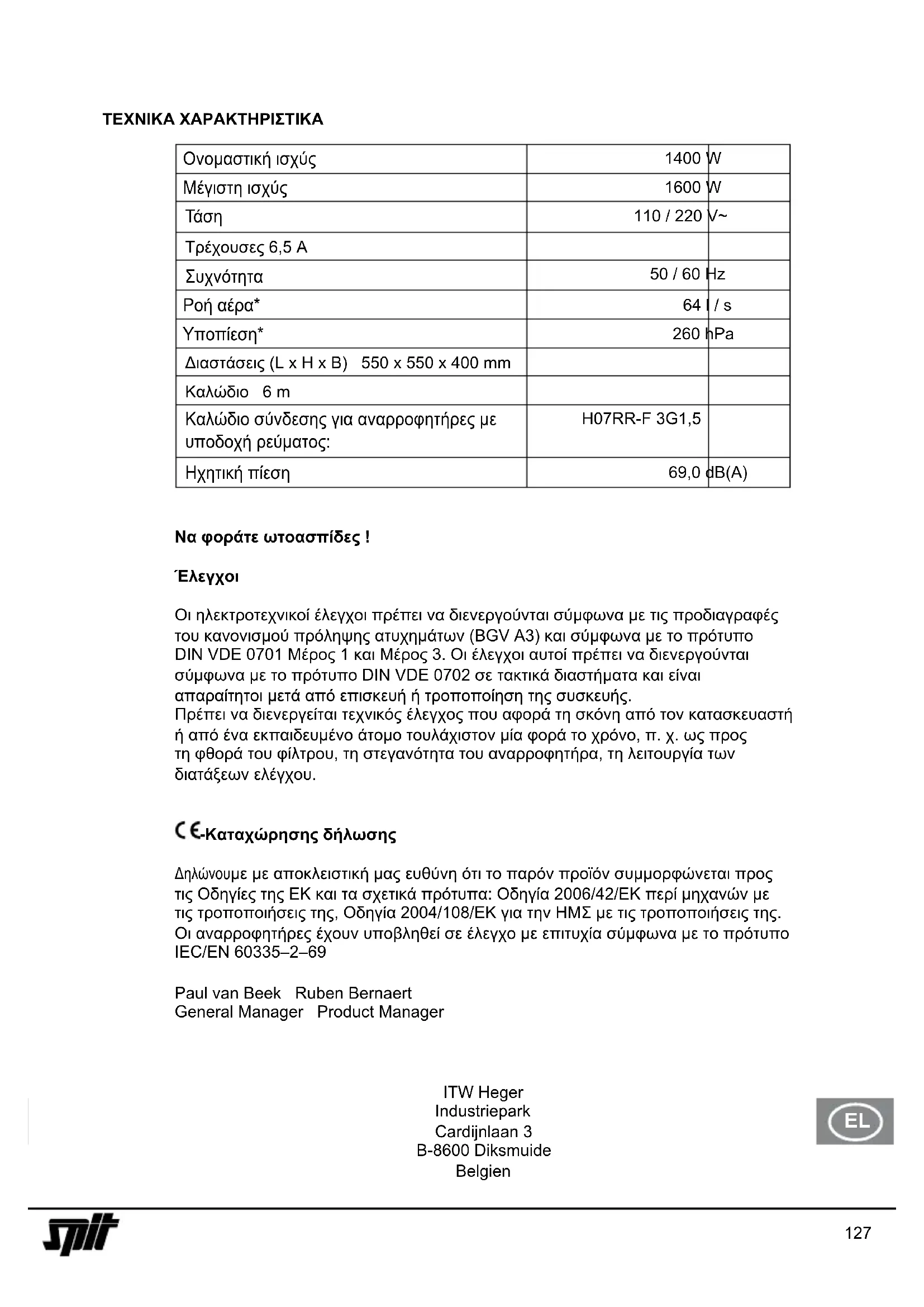

Ονομαστική ισχύς	1400 W
Μέγιστη ισχύς	1600 W
Τάση	110 / 220 V~
Τρέχουσες 6,5 A
Συχνότητα	50 / 60 Hz
Ροή αέρα*	64 l / s
Υποπίεση*	260 hPa
Διαστάσεις (L x H x B) 550 x 550 x 400 mm
Καλώδιο 6 m
Καλώδιο σύνδεσης για αναρροφητήρες με υποδοχή ρεύματος:	H07RR-F 3G1,5
Ηχητική πίεση	69,0 dB(A)

Να φοράτε ωτοασπίδες!

'Ελεγχοι

Οι ηλεκτροτεχνικοί έλεγχοι πρέπει να διενεργούνται σύμφωνα με τις προδιαγραφές του κανονισμού πρόληψης ατυχημάτων (BGV A3) και σύμφωνα με το πρότυπο DIN VDE 0701 Méρος 1 και Méρος 3. Οι έλεγχοι αυτοί πρέπει να διενεργούνται σύμφωνα με το πρότυπο DIN VDE 0702 σε τακτικά διαστήματα και είναι απαραίτητοι μετά από επισκευή ή τροποποίηση της συσκευής. Πρέπει να διενεργείται τεχνικός έλεγχος που αφορά τη σκόνη από τον κατασκευαστή ή από ένα εκπαιδευμένο άτομο τουλάχιστον μία φορά το χρόνο, π. χ. ως προς τη φθορά του φίλτρου, τη στεγανότητα του αναρροφητήρα, τη λειτουργία των διατάξεων ελέγχου.

CE-Kataxώρησης δήλωσης

Δηλώνουμε με αποκλειστική μας ευθύνη ότι το παρόν προϊόν συμμορφώνεται προς τις Οδηγίες της ΕΚ και τα σχετικά πρότυπα: Οδηγία 2006/42/ΕΚ περί μηχανών με τις τροποποιήσεις της, Οδηγία 2004/108/ΕΚ για την ΗΜΣ με τις τροποποιήσεις της. Οι αναρροφητήρες έχουν υποβληθεί σε έλεγχο με επιτυχία σύμφωνα με το πρότυπο ΙΕС/ΕΝ 60335–2–69

Paul van Beek Ruben Bernaert General Manager Product Manager

ITW Heger Industriepark Cardijnlaan 3 B-8600 Diksmuide Belgien

ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ

Κατά τη αφαίρεση της συσκευασίας ελέγξτε τη συσκευή ως προς αρτιότητά της και ως προς την ύπαρξη φθορών που ενδεχομένως προκλήθηκαν κατά τη μεταφορά. Πριν από τη χρήση οι χρήστες πρέπει να ενημερωθούν και να εκπαιδευτούν πάνω στη χρήση του αναρροφητήρα και των ουσιών για τις οποίες μπορεί να χρησιμοποιηθεί. Επιπλέον πρέπει να ενημερωθούν και να εκπαιδευτούν πάνω στην ασφαλή διαδικασία απόρριψης του συλλεγόμενου υλικού.

Τομέας χρήσης

Για υγρή και στεγνή αναρρόφηση.

Οι απορροητήρες για κατηγορία σκόνης Μ είναι κατάλληλοι για την αναρρόφηση στεγνής, και μη εύφλεκτης σκόνης, μη εύφλεκτων υγρών, σκόνης ξύλου και επικίνδυνης σκόνης με τιμή AGW (Οριακή τιμή στή Θέση εργασίας) ≥ 0,1 mg/m³.

Οι απορροητήρες για κατηγορία σκόνης Η είναι κατάλληλοι για την αναρρόφηση στεγνής, και μη εύφλεκτης σκόνης, καρκινογόνων και επιβλαβών για την υγεία σωματιων, μη εύφλεκτων υγρών, σκόνης ξύλου και επικίνδυνης για την υγεία σκόνης με τιμή AGW (Οριακή τιμή στή Θέση εργασίας) < 0,1 mg/m³.

'Εναρξη λειτουργίας

Με τον διακόπτη ②α στο πάνω τμήμα ① ενεργοποιείτε/ απενεργοποιείτε τη συσκευή (ενδεχομένως ενεργοποιείτε την αυτόματη λειτουργία).

Στεγνή αναρρόφηση

Ανάλογα με τον εξοπλισμό επιλέγονται οι ακόλουθες λειτουργίες και ρυθμίσεις..

0 = απορροφητήρας >σβηστός< 1 = απορροφητήρας >αναμμένος<

A = λειτουργία ετοιμότητας για την αυτόματη ενεργοποίηση/απενεργοποίηση. (ο απορροφητήρας ανάβει και σβήνει μέσω του ηλεκτρικού εργαλείου)

AC = Λειτουργία ετοιμότητας όπως στο ψΑ“ plus αυτόματος καθαρισμός φίλτρου.

Η μπρίζα ②b έχει προβλεφτεί για τη σύνδεση ενός ηλεκτρικού εργαλείου.

Προσοχή! Το ηλεκτρικό εργαλείο πρέπει να είναι κατά τη σύνδεση απενεργοποιημένο. Η μπρίζα βρίσκεται πάντα υπό τάση όταν είναι μέσα ο ρευματολήπτης, ανεξάρτητα από τη θέση του διακόπτη.

Στη θέση διακόπτη „0” είναι έτσι δυνατόν να χρησιμοποιηθεί η μπρίζα ως καλώδιο επέκτασης (π.χ. για φωτιστικά). Τιμή τάσης της σύνδεσης: απορροφητήρας και συνδεδεμένη συσκευή μάξ. 16 Α. Με το ρυθμιστή αριθμού στροφών ②d μπορεί να προσαρμοστεί η απόδοση αναρρόφησης χωρίς βαθμίδες.

Διακόπτης προ-επιλογής ②d για σήμα ελάχιστου όγκου (κόρνα και φώτα) σε απορροφητήρες της κατηγορίας “Μ” και “Η”.

Στη λειτουργία „Α“ ή „ΑС“ προγραμματίζεται, σε εξάρτηση με τη διάμετρο τού λάστιχου, η ακόλουθη ρύθμιση:

Δεν πραγματοποιείται ρύθμιση στροφών περιστροφής. Ο απορροφητήρας λειτουργεί πάντα με τον ανωτ. αριθμό στροφών

Εσωτερική διάμετρος εύκαμπτου σωλήνα Θέση	διακόπτη
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Οι οπές αναρρόφησης των ηλεκτρικών εργαλείων δεν έχουν ακόμα τυποποιηθεί.

Συνεπώς έχετε στη διάθεσή σας τον προσαρμογέα (λαστιχένιο ακροφύσιο ή λαστιχένια μούφα) ο οποίος μπορεί μέσω σμίκρυνσης να προσαρμοστεί στο εκάστοτε ηλεκτρικό εργαλείο.

Εργασία

Κατά τη χρήση του σωλήνα-χειρολαβή, μπορεί να προσαρμοστεί η απόδοση αναρρόφησης με το δευτερεύον διάφραγμα.

Στεγνή αναρρόφηση

Απορροφάτε μόνο με στεγνό φίλτρο, συσκευή και αξεσουάρ για να μην κολλάει η σκόνη και κάνει κρούστα. Για αναρρόφηση κάπνας, τσιμέντου, γύψου, αλευριού ή παρόμοιας σκόνης συνιστούμε τη χρήση μιας χαρτοσακούλας-φίλτρο. Χρησιμοποιείτε τη χαρτοσακούλα-φίλτρο πάντα σε συνδυασμό με φυσίγγες φίλτρου.

Υγρή αναρρόφηση

Απορροφάτε δίχως χαρτοσακούλα-φίλτρο. Κατάλληλες για την υγρή αναρρόφηση είναι οι κασέτες με φίλτρο.

Σε περίπτωση που γεμίσει το δοχείο, απενεργοποιεί ο ενσωματωμένος αισθητήρας τον κινητήρα. Αδειάστε τη συσκευή όπως περιγράφεται κάτω, Αν δεν απενεργοποιηθεί η συσκευή, συνεχίζει να είναι σε ισχύ η προστασία επαναλειτουργίας. Αφού γίνει πρώτα απενεργοποίηση και ενεργοποίηση της συσκευής εκ νέου, είναι πάλι έτοιμη για χρήση

• Πριν την εκκένωση βγάλτε το λάστιχο αναρρόφησης από την υγρή ουσία.
• Λόγω της υψηλής απόδοσης αναρρόφησης και της ευνοϊκής φόρμας ροής του δοχείου, μπορεί να τρέξει λίγο νερό από το λάστιχο μετά τη διακοπή τής λειτουργίας
• Για μια στεγνή αναρρόφηση κατόπιν, τοποθετείτε ένα στεγνό φίλτρο. Σε περίπτωση συχνής εναλλαγής μεταξύ στεγνής και υγρής αναρρόφησης συνιστούμε τη χρήση ενός δεύτερου σετ φίλτρων, κατά προτίμηση κασέτες φίλτρων πολυεστέρα

Καθαρισμός φίλτρου.

Οι απορροφητήρες είναι εξοπλισμένοι μ' ένα ηλεκτρομαγνητικό σύστημα καθαρισμού φίλτρου με το οποίο μπορεί να αφαιρείται η κολλημένη σκόνη από τη φυσίγγη του πτυχωτού φίλτρου μέσω δόνησης.

Χειροκίνητος καθαρισμός

Το αργότερο κατά το φωτισμό της ένδειξης όγκου ροής ②c (προειδοποιητική λυχνία) ή την αντήχηση του προειδοποιητικού ήχου και κατά τη μείωση της απόδοσης αναρρόφησης θα έπρεπε να ενεργοποιηθεί ο δονητής (θέση διακόπτη ΑС/διακόπτης ②a).

Αυτόματος καθαρισμός (αυτόματη δόνηση).)

Αυτό είναι αυτόματο φίλτρο καθαρισμού. (θέση διακόπτη ②α ΑС/διακόπτης).

Εκκένωση δοχείου

Επιτρέπεται η χρήση μσνο για σκόνες με οριακές τιμές στη Θέση εργασίας > 1 mg/m³.

Απενεργοποιείτε ②α, βγάζετε το φις ⑥ από την μπρίζα, ανοίγετε τα κλείστρα ασφάλισης ⑨. Αφαιρείτε το πάνω τμήμα ① και το λάστιχο αναρρόφησης από το δοχείο ⑦. Αδειάζετε το δοχείο.

Χαρτοσακούλα-φίλτρο

Για να τοποθετήσετε ή να αφαιρέσετε τη σακούλα-φίλτρο/σακούλα εκκένωσης βγάλτε το πάνω τμήμα ①.

Προς τούτο ανοίγετε τα πλαϊνά κλείστρα ⑨. Χρησιμοποιείτε τη χαρτοσακούλα-φίλτρο μόνο κατά τη στεγνή αναρρόφηση.

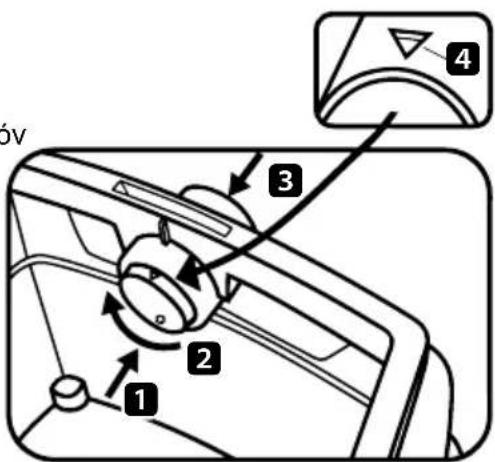

Τοποθέτηση της χαρτοσακούλας-φίλτρο.

• Δοχείο των 25 λίτρων Ωθήστε τη φλάντζα πάνω από την οπή αναρρόφησης
- AC 1625 M επιτρέπεται να χρησιμοποιούνται μόν με χαρτοσακούλες-φίλτρα σταν απορροφούνται σκόνες με οριακές τιμές κινδύνου έκρηξης (AGW) > 0,1 MG/M³.

Θέτετε την περιστροφική δικλείδα ολίσθησης στην οπή αναρρόφησης με το μαρκάρισμα ▲ 4 προς τα πάνω, ωθώντας τη φλάντζα πάνω από την οπή αναρρόφησης.

Αλλαγή της χαρτοσακούλας-φίλτρο.

Τραβάτε προσεκτικά τη φλάντζα έξω από στόμιο αναρρόφηση και την κλείεντε.

Ενεργοποιήστε τον κινητήρα πριν τη φύλαξη, ώστε να αναρροφηθεί η ενδεχομένως αιρωρούμενη σκόνη.

Διάθεση στα απορρίμματα σύμφωνα με τις νόμιμες διατάξεις.

Πλαστική σακούλα εκκένωσης

Μόνο οι απορροφητήρες Μ και Η με ειδικά δοχεία και τους περιστρεφόμενες δικλείδες στο άνοιγμα αναρρόφησης τύπου ΑС 1625 Μ. Είναι κατάλληλοι για τη χρήση χρήση πλαστικύ εκκένωσης..

Τοποθετήστε την περιστροφική δικλείδα στο άνοιγμα αναρρόφησης με την κόκκινη σήμανση σήμανση ● 4 προς τα πάνω.

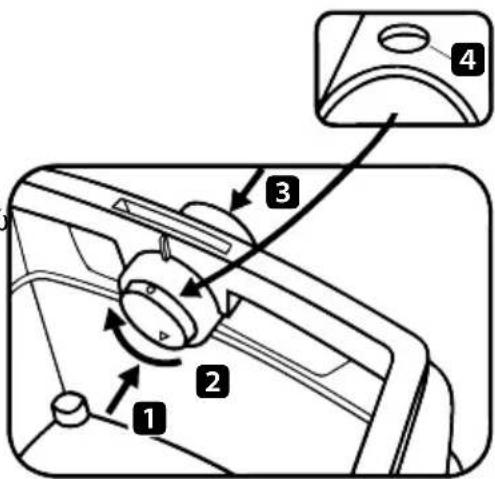

Χειρισμός της περιστροφικής δικλείδας ολίσθησης:

πιέστε την περιστροφική δικλείδα ολίσθησης από μέσα προς τα έξω 1, περιστρέφοντας κατά 180° 2 (βλέπε μαρκάρισμα 4) και από έξω πιέζετε μέσω των στομίων αναρρόφησης πάλι προς τα μέσα 3.

Ωθήστε τη φλάντζα πάνω από τα στόμια αναρρόφησης τοποθετώντας το άνω μέρος του ανοίγματος τής σακούλας πάνω στο χείλος τού δοχείου.

Αλλαγή της πλαστικής σακούλας εκκένωσης

Απομακρύνετε το λάστιχο αναρρόφησης κλείνοντας την οπή αναρρόφησης ⑧ με το πώμα (θέση.⑧a).

Βγάζετε το πάνω τμήμα. Πριν την εναπόθεση ενεργοποιείτε τον κινητήρα. Κλείνετε τη σακούλα εκκένωσης με μια κορδέλα.

Τραβάτε τη φλάντζα προσεκτικά από την οπή αναρρόφησης και την κλείνετε αεροστεγανά. Εξουδετερώνετε το περιεχόμενο της αναρρόφησης σύμφωνα με τις νόμιμες διατάξεις.

Καθαρισμός

Καθαρίζετε δοχείο και αξεσουάρ με νερό. Σκουπίζετε το πάνω τμήμα ① με ένα μουσκεμένο πανί.

Αφήνετε δοχείο και αξεσουάρ να στεγνώσουν

Συντήρηση.

Μειώνετε η απόδοση αναρρόφησης του απορροφητήρα, και ακόμη και ο καθαρισμός της κασέτας ⑫ δεν αυξάνει πια την απόδοση (προϋπόθεση, το δοχείο ⑦ έχει αδειαστεί και η χαρτοσακούλα- φίλτρο ⑭ είναι αλλαγμένη), τότε θα έπρεπε να αντικαταστήσετε τις κασέτες ⑫

Δονήστε ακόμη μια φορά τις κασέτες ⑫ πριν από την αλλαγή του φίλτρου. Με ένα κέρμα ή ένα παρεμφερές αντικείμενο στρέφετε το σφάλισμα ⑤ στο σύρτη ④ κατά 90° αριστερόστροφα και πιέζετε το σύρτη ④ προς τα πίσω. Ανοίγετε το κάλυμμα και βγάζετε τις κασέτες ⑫ προς τα πάνω.

Κλείνετε αμέσως ερμητικά τις αφαιρεθείσες κασέτες σε πλαστική αεροστεγαν ησακούλα και τις διαθέτετε σωστά στα απορρίμματα. Τοποθετήστε νέες κασέτες με φίλτρο. Κλείνετε το κάλυμμα και πιέζοντας ελαφρώς ασφαλίζετε

Σε περίπτωση που είναι λερωμένο το φίλτρο προστασίας κινητήρα ⑬, είναι αυτό μια υπόδειξη για ελαττωματικές κασέτες φίλτρων. Παρακαλώ αντικαταστήστε τις κασέτες φίλτρων. Κάτω από τρεχούμενο νερό πλένετε το φίλτρο προστασίας κινητήρα, το στεγνώνετε και το χρησιμοποιείτε πάλι

Υπόδειξη: Καθαρίζετετακτικάτους αισθητήρες στάθμης νερού και ελέγχετε για ενδείξεις βλάβης.

ΑΥΤΟΒΟΗΘΕΙΑ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΗΣ

Βλάβη Πιθανή αιτία Αντιμετώπιση
Μείωση της ισχύος αναρρόφησης	Βρώμικο φίλτροΧάρτινο φίλτρο πλήρεςΚάδος πλήρηςΑπόφραξη ακροφυσίου, σωλήνα ή εύκαμπτου σωλήνα	Καθαρισμός.Αντικατάσταση.Εκκένωση.Καθαρισμός.
Ο αναρροφητήρας δεν ξεκινάει	Βάλατε το βύσμα στην υποδοχή ρεύματος;Μήπως το δίκτυο δεν φέρει τάση;Το καλώδιο δικτύου είναι εντάξει;Έχετε κλείσει σωστά το καπάκι;Έχετε απενεργοποιήσει τον αισθητήρα νερού;Είναι ο αναρροφητήρας ρυθμισμένος στη λειτουργία ετοιμότητας «AR»;	Ρυθμίστε το διακόπτη στη θέση «Ι» ή «Α»
Αναρροφητήρες της κατηγορίας Μ ή Η:με χάρτινο φίλτρο σκόνης τοποθετημένο στον κάδο	Λάθος θέση του περιστρεφόμενου σύρτη	Θέστε τον περιστρεφόμενο σύρτη στη θέση 4 ▲
Αναρροφητήρες της κατηγορίας Μ ή Η:με χάρτινο φίλτρο σκόνης τοποθετημένο στον κάδο	Λάθος θέση του περιστρεфόμενου σύρτη	Θέστε τον περιστρεφόμενο σύρτη στη θέση 4 ▲

Μην κάνετε άλλες επεμβάσεις στη συσκευή, αλλά απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών.

1 παλιές συσκευές περιέΧουν πολύτιμα μέταλλα, που είναι κατάλληλα για ανακύκλωση. Μη πετάτε τη συσκευή οτα οικιακά απορρίμματα, αλλά να την αποσύρετε σωστά μέσω Υπηρεσιών Συγκέντρωσης Υλικών Ανακύκλωσης.

Το παρόν εγχειρίδιο πρέπει να διατηρηθεί πάντα με το εργαλείο.

Η Σπίδ διατηρεί το δικαίωμα τροποποίησης των χαρακτηριστικών των προϊόνλων της οποτεδήποτε. Οἱ φωτογραφίες μπορεί να δείχνουν εξοπλισμό ή εξαρτήματα επιλογής που δεν περιλαμβάνονται στα κανονικά μοντέλα.
