BRUKSANVISNING AC1625 Spit

Byte av pappersfilterpåse

Tömningspåse av plast

Kontroller og godkendelser for M- og H-suger

CE - Registrering erklæring

Administrerende direktør

Product Manager

ITW Heger

Industriepark

Cardijnlaan 3

B-8600 Diksmuide

Belgien

INDEN BRUG

Til våd- og tørsugning.

ARBEJDE (våd- og tørsugning)

Kontroller og tillatelser for M og H sugere

Elektrotekniske kontroller skal gjennomføres etter forskriftene til forskriften for forebygging av ulykker (BGV A3) og etter DIN VDE 0701 del 1 og del 3. Disse kontrollene kreves ifølge DIN VDE 0702 i regelmessige avstander og etter reparasjon eller endring.

Minst en gang per år skal produsenten eller en utdannet person gjennomføre en støvteknisk kontroll, f.eks. filterskade, apparatets tetthet, kontrollinnretningenes funksjon.

CE - Registrering uttalelse

Administrerende direktør

Product Manager

ITW Heger

Industriepark

Cardijnlaan 3

B-8600 Diksmuide

Belgien

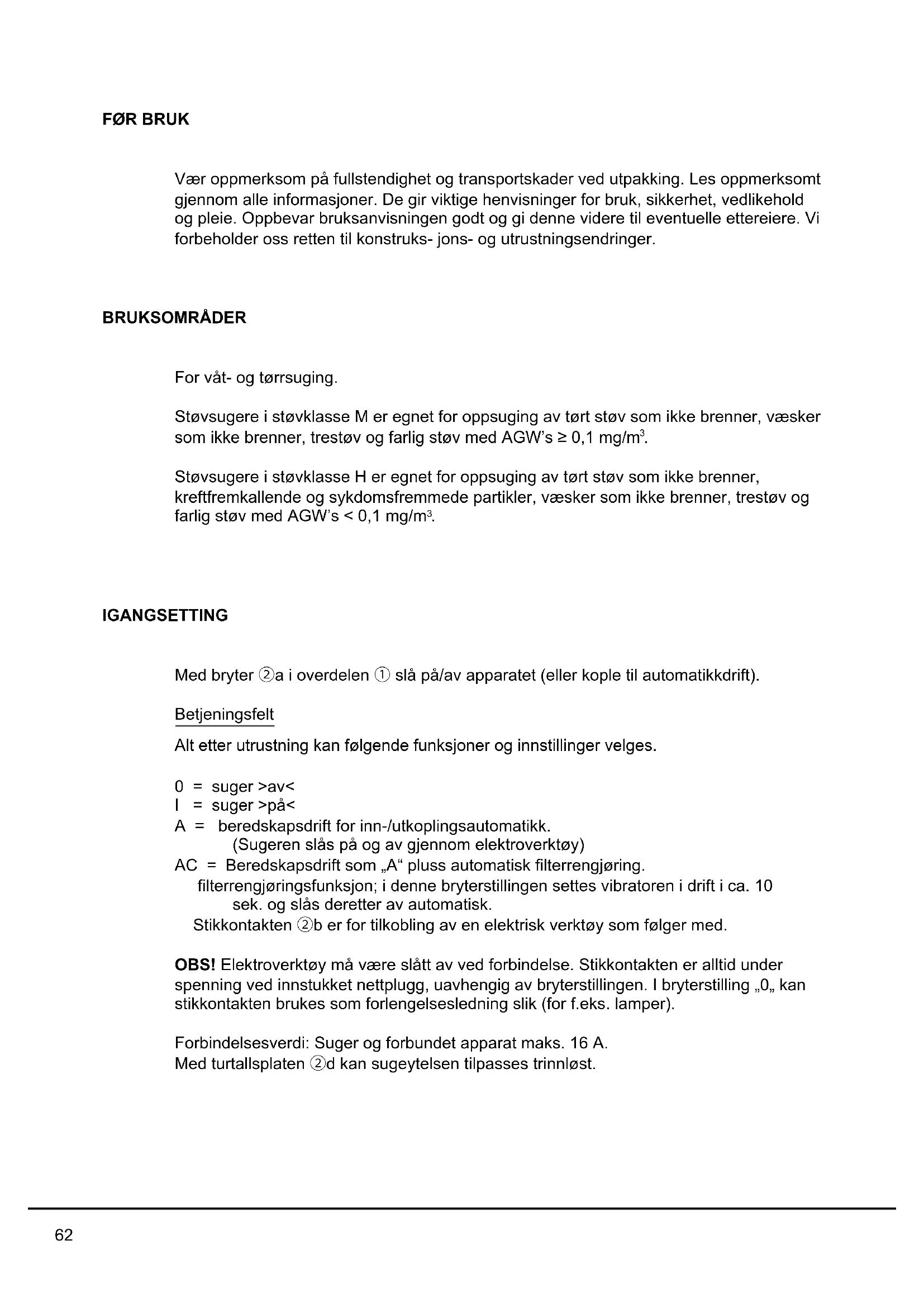

F∅R BRUK

Vær oppmerksom på fullstendighet og transportskader ved utpakking. Les oppmerksomt gjennom alle informasjoner. De gir viktige henvisninger for bruk, sikkerhet, vedlikehold og pleie. Oppbevar bruksanvisningen godt og gi denne videre til eventuelle etteriere. Vi forbeholder oss retten til konstruks- jons- og utrustningsendringer.

BRUKSOMRÅDER

For våt- og tørrsuging.

Støvsugere i støvklasse M er egnet for oppsuging av tørt støv som ikke brenner, væsker som ikke brenner, trestøv og farlig støv med AGW's ≥ 0,1 mg/m³.

Støvsugere i støvklasse H er egnet for oppsuging av tørt støv som ikke brenner, kreftfremkallende og sykdomsfremmede partikler, væsker som ikke brenner, trestøv og farlig støv med AGW's < 0,1 mg/m³.

IGANGSETTING

Med bryter ②a i overdelen ① slå på/av apparatet (eller kople til automatikkdrift).

Betjeningsfelt

Alt etter utrustning kan følgende funksjoner og innstillinger velges.

0 = suger >av<

I = suger >på<

A = beredskapsdrift for inn-/utkoplingsautomatikk.

(Sugeren slås på og av gjennom elektroverktøy)

AC = Beredskapsdrift som „A“ pluss automatisk filterrengjøring.

filterrengjøringsfunksjon; i denne bryterstillingen settes vibratoren i drift i ca. 10 sek. og slås deretter av automatisk.

Stikkontakten ②b er for tilkobling av en elektrisk verktøy som følger med.

OBS! Elektroverktøy må være slått av ved forbindelse. Stikkontakten er alltid under spenning ved innstukket nettplugg, uavhengig av bryterstillingen. I bryterstilling „0,, kan stikkontakten brukes som forlengelsesledning slik (for f.eks. lamper).

Forhåndsvalgbryter ②d for minstevolumsignal (horn og lys) hos sugere i klasse „M“ og „H“. I modus „A“ eller „AC“ gjennomføres følgende innstillinger, avhengig av slangediameter:

Slangens innvendige diameter Bryterstilling
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Det skjer ingen turtallsregulering. Sugeren kjører alltid med maks. turtall Oppsugningsåpningene til elektroverktøyene er ennå ikke normert. Derfor er adapter (gummidyse eller gummimuffe) tilgjengelig, som kan tilpasses ved forkortning på det gjeldende elektroverktøyet.

ARBEIDE (VÅT- OG T∅RRSUGING)

Ved bruk av griperøret kan sugeeffekten tilpasses med tilleggsluftskyveren.

Tørrsuging

Sug kun med tørt filter, apparat og tilbehør slik at ikke støv henges fast og stivner. Hvis det suges opp sot, sement, gips, mel eller lignende støv anbefaler vi å bruke en papirfilter-pose.

Papirfilterposer må alltid settes inn i forbindelse med filterkassetter.

Våtsuging

Sug uten papirfilterpose. Filterkassetter er egnet for våt-suging.

Den innebygde sensoren slår av motoren när beholderen er full. Tøm apparatet som beskrevet under >Beholdertømming<.

Hvis apparatet ikke slås av er gjenstartbeskyttelsen fortsatt virksom.

Først etter utkopling og ny start er apparatet driftsklart igjen.

• Før tømming må først sugeslangen tas ut fra væsken.
• Gjennom høy sugeeffekt og strømningsgunstig beholderform kan det renne ut litt vann fra slangen etter utkoplingen.
• Ved etterfølgende tørrsuging må tørre filter settes inn.
  Ved hyppig skifte mellom tørr- og våtsuging anbefaler vi å bruke enda et filtersett, helst polyesterfilterkassetter. ta først, før tømming av sugeslangen fra væsken

Filterrengjøring

Sugerne er utrustet med en elektromagnetisk filterrengjøring, hvor fastsittende støv kan ristes av foldefilterpatronene.

Manuell rengjøring

Senest når volumstrømangivelsen ②c (varsellampe) lyser opp eller en hører varseltonen eller ved redusert sugeytelse bør vibrasjonen (bryterstilling AC/bryter ②a betjenes.

Automatisk rengjøring (risteautomatikk)

Denne filterrengjøringen skjer automatisk når innstilt minstevolumstrøm er oppnådd i neste arbeidspause (bryterstilling AC/bryter ②a).

Beholdertømming

Kun tillatt for støv med AGW's > 1mg/m ^3 .

Slå av ②a, trekk ut pluggen ⑥, åpne låsene ⑨. Ta overdelen ① og sugeslangen fra beholderen ⑦. Tøm beholderen.

Papirfilterpose

Ved innsetting eller uttak av filterposen/tømmeposen må overdelen ① tas av. Åpne da låsene ⑨ på sidene. Bruk papirfilterposer kun il tørrsuging.

• 25 liter beholder Skyv flensen over sugeåpningen.
• 25 l spesialbeholder ved AC 1625 M får kun brukes med papirfilterposer, hvis støv med eksposisjonsgrenseverdier (AGW's) > 0,1mg/m ^3 suges opp.

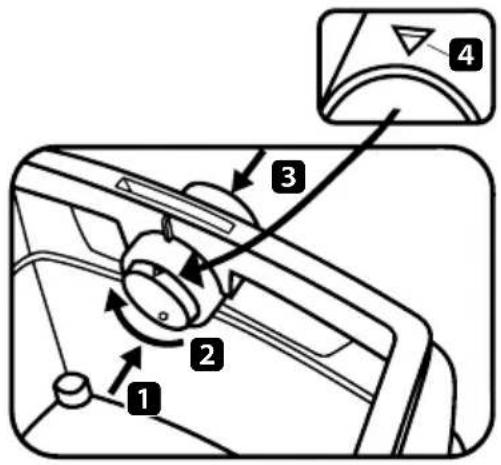

Dreieskyveren stilles i sugeåpningen med markeringen ▲4 pekende oppover, flensen må skyves over sugeåpningen.

Trekk flensen forsiktig av sugestussen og lukk flensen.

Slå på motoren før du setter den fra deg, slik at evt. svevende støv kan suges inn.

Kun M-støvsugere med spesialbeholder og dreieskyver i sugeåpningen, av typen AC 1625 M, er egnet for bruk med plastikktømmeposer.

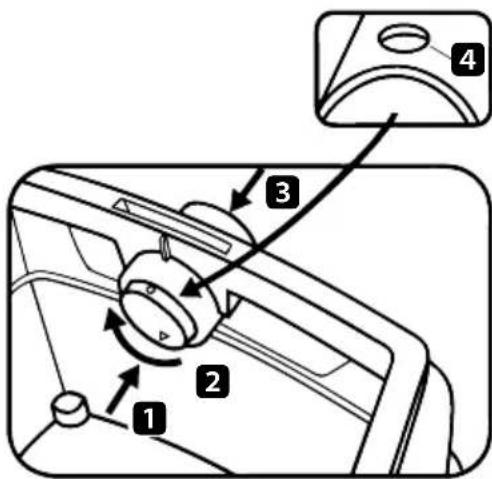

Sett dreieskyveren i sugeåpningen med den runde markeringen ● 4 pekende oppover.

Trykk dreieskyveren ut innenfra 1, drei 180° 2 (se markering 4) og trykk inn den gjennom sugestussene utenfra 3.

Skyv flensen over sugestussene, legg øvre poseåpning over beholderkanten.

Skifte av plastikktømmeposen

Fjern sugeslangen, lukk sugeåpningen ⑧ med stuss (pos. ⑧a). Ta av overdelen ①.

Trekk flensen forsiktig foran sugestussene og lukk tett.

Kast oppsugd gods etter de lovmessige bestemmelsene.

RENGJ∅RING

Rengjør beholder og tilbehør med vann.

Tørk av overdelen ① med et fuktig tørkle.

La beholderen og tilbehøret tørke.

Filterinnsatser kan ikke rengjøres med trykkluft!

VEDLIKEHOLD

Hvis sugerens sugeytelse reduseres, og hvis sugeytelsen ikke økes etter rengjøring av filterkassettene ⑫ forutsatt at beholder ⑦ er tømt og papirfilterpose ⑭ er skiftet ut), er det nødvendig å skifte ut filterkassetter ⑫.

Rist ut filterkassettene ⑫ før filterskifte. Med en mynt eller lignende gjenstand dreies låsen ⑤ på slåen ④ 90° mot klokken, og slåen ④ trykkes bakover. Klaff opp hetten og ta ut filterpatronen ⑫ oppover. Filterkassetten som tas ut må lukkes inne i en støvtett kunststoffpose øyeblikkelig, og fjernes iht. bestemmelsene.

Sett inn nye filterkassetter. Klaff ned hetten og lås fast gjennom lett trykk.

Skift vennligst ut filterkassetten. Motorverne-filteret vaskes under rennende vann, tørkes og settes inn igjen.

SELVHJELP VED FEIL

Feil Mulig årsak Fjerning
Redusering av sugeytelsen Filter til skitnetPapirfilter fulltBeholder fullDyse, rør eller slange tilstoppet		rengjørskifttømrengjør
Apparatet starter ikke Plugg i stikkontakten?Nettet spenningløst?Nettledning i orden?Apparathette riktig lukket?Vannsensor utkoplet?
Plastikktømmepose suges til filtrene		Sett dreieskyver i pos. ●.
Ved innsatt Papir filterpose Støvi beholder ved M- eller H- støv-sugere		Sett dreieskyver i pos. ▲.

Ikke foreta ytterligere >inngrep<, men henvend deg til kundetjenesteverkstedet.

Gamle maskiner inneholder verdifulle materialer som er egnet for reprosessering er. Ikke den vanlige Hausmüllbeifügen, men om hensiktsmessige Samling avhendes på riktig måte, for eksempel gjennom fellesskapet returpunkt.

TEKNISET TIEDOT

Denne håndboken skal alltid oppbevares sammen med maskinen.

Spit forbeholder seg retten til å endre karakteristikkene til produktene sine når som helst. Bildene kan vise utstyr eller tilbehør som er tilleggsutslyr og som ikke kommer med standardutgavene.
