NAVODILA ZA UPORABO AC1625 Spit

Navadila za uporabo 115

1	Zgornji del
2	Funkcijska plošča (ustrezno opremi aparata)
2a	Vrtljivo stikalo za vklop / izklop / avtomatiko / vibrator
2b	Vtičnica za električno orodje
2c	Indikator volumskega toka
2d	Regulator števila vrtljajev/ stikalo za predizbiro dela
3	Vhod hladilnega zraka
4	Zapah
5	Zapiralo
6	Priključni vod
7	Posoda
8	Sesalna odprtina
8a	Zaporni zatič z verigo
9	Zaskočna zapirala
10	Kolesa
11	Krmilna kolesca
12	Filtrske kasete
13	Filter za zaščito motorja
14	Papirnata filtrska vrečka
15	Plastična vrečka za pražnjenje

Zamena plastične kesice za pražnjenje

Odstranite usisno crevo, usisni otvor ⑧ zatvorite čepom ⑧a. Skinite gornji deo ①. Pre odlaganja isključite motor, da bi mogla da se usisa eventualno nastala lebdeća prašina. Kesicu za pražnjenje zatvorite trakom za zatvaranje. Prirubnicu oprezno skinite sa usisnog otvora i zaptiveno je zatvorite. Usisani materijal zbrinite prema zakonskim odredbama.

ČIŠĆENJE

Posudu i pribor čistite vodom. Gornji deo ① obrišite vlažnom krpom. Pustite da se posuda i pribor osuše.

ODRŽAVANJE

Ako se usisna snaga usisivača smanji te ako se ista više ne može povećati nakon čišćenja filterskih kaseta ⑫ (uz pretpostavku da je posuda ⑦ prazna i papirnata filterska kesica ⑭ zamenjena), tada treba da zamenite filterske kasete ⑫.

Filterske kasete ⑫ pre zamene filtera još jednom potresite. Sa novčićem ili sličnim predmetom okrenite zatvarač ⑤ na zasunu ④ za 90° u smeru kazaljki na satu i zasun ④ pritisnite prema natrag. Rasklopite poklopac i filterske uloške ⑫ izvadite prema gore.

Izvađene filterske kasete odmah zatvorite u plastičnoj kesici koja ne propušta prašinu i propisno ih zbrinite. Umetnite novu filtersku kazete. Zatvorite poklopac i zabravite ga laganim pritiskanjem.

Ukoliko bi filter za prljavštinu ⑬ bio onečišćen, to upućuje na defektne filterske kazete. Molimo zameniti filterske kazete. Zaštitni filter za motor isprati pod tekućom vodom, osušiti, i opet umetnuti.

Napomena! Senzore nivoa vode redovno čistiti i kontrolisati da li postoje naznake oštećenja.

SMETNJE KOJE KORISNIK MOŽE SAM OTKLONITI

Smetnja Mogući uzroci Otklanjanje
Smanjena usisna snaga	Prljav filterPapirni filter je napunjenPosuda je napunjenaMlaznica, cijev ili crijevo su zapušeni.	Očistiti.Zamjeniti.Isprazniti.Očistiti.
Usisivač ne radi	Mrežni utikač u utičnici?Nema napona u mreži?Mrežni kabl neispravan?Poklopac nije ispravno zatvoren?Senzor za vodu je isključen?Usisivač je u režimu pripravnosti „AR“?	Postaviti na „I“ ili „A“
PE-vreća za pražnjenje i uklanjanje se usisava i prianja uz filtre	Pozicija obrtnog klizača je pogrešna	Postavite obrtni klizač na poziciju 4 •
Usisivači klase M ili H: kod umetnutog papirnog filtera ima prašine u posudi	Pozicija obrtnog klizača je pogrešna	Postavite obrtni klizač na poziciju 4 ▲

Elektrotehnične preizkuse je treba opraviti po predpisih za preprečevanje nesreč (BGV A3) in po standardu DIN VDE 0701, 1. in 3. del. Te preizkuse je treba po standardu DIN VDE 0702 opravljati redno in po vsakem popravilu ali spremembi. Proizvajalec ali ustrezno usposobljena oseba mora najmanj enkrat letno opraviti tehnični pregled za prah, ki ga sestavljajo na primer preverjanje poškodovanosti filtra, zrakotesnosti sesalnika in pravilnega delovanja krmilne priprave

CE-Registracija Izjava

Na svojo odgovornost izjavljamo, da je ta izdelek skladen z direktivami ES in zadevnimi standardi: Direktiva o strojih 2006/42/ES s spremembami, Direktiva o elektromagnetni združljivosti 2004/108/ES s spremembami Sesalniki so bili uspešno preizkušeni po standardu IEC/EN 60335–2–69.

Paul van Beek Ruben Bernaert General Manager Product Manager

ITW Heger Industriepark Cardijnlaan 3 B-8600 Diksmuide Belgien

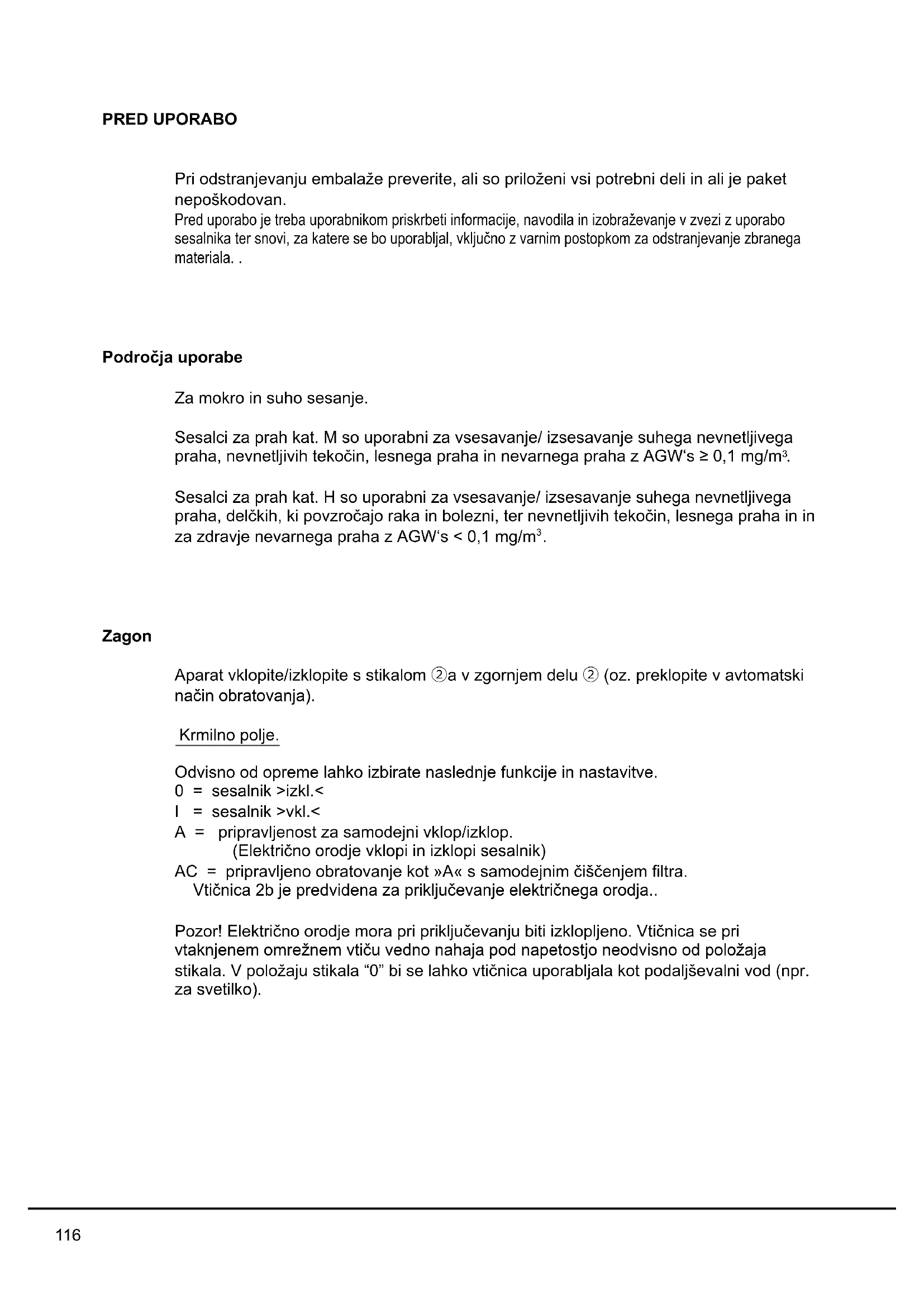

PRED UPORABO

Pri odstranjevanju embalaže preverite, ali so priloženi vsi potrebni deli in ali je paket nepoškodovan.

Pred uporabo je treba uporabnikom priskrbeti informacije, navodila in izobraževanje v zvezi z uporabo sesalnika ter snovi, za katere se bo uporabljal, vključno z varnim postopkom za odstranjevanje zbranega materiala.

Področja uporabe

Za mokro in suho sesanje.

Sesalci za prah kat. M so uporabni za vsesavanje/ izsesavanje suhega nevnetljivega praha, nevnetljivih tekočin, lesnega praha in nevarnega praha z AGW's ≥ 0,1 mg/m³.

Sesalci za prah kat. H so uporabni za vsesavanje/ izsesavanje suhega nevnetljivega praha, delčkih, ki povzročajo raka in bolezni, ter nevnetljivih tekočin, lesnega praha in in za zdravje nevarnega praha z AGW's < 0,1 mg/m³.

Zagon

Aparat vklopite/izklopite s stikalom ②a v zgornjem delu ② (oz. preklopite v avtomatski način obratovanja).

Krmilno polje.

Odvisno od opreme lahko izbirate naslednje funkcije in nastavitve.

0 = sesalnik >izkl.<

I = sesalnik >vkl.<

A = pripravljenost za samodejni vklop/izklop.

(Električno orodje vklopi in izklopi sesalnik)

AC = pripravljeno obratovanje kot »A« s samodejnim čiščenjem filtra.

Vtičnica 2b je predvidena za priključevanje električnega orodja..

Pozor! Električno orodje mora pri priključevanju biti izklopljeno. Vtičnica se pri vtaknjenem omrežnem vtiču vedno nahaja pod napetostjo neodvisno od položaja stikala. V položaju stikala "0" bi se lahko vtičnica uporabljala kot podaljševalni vod (npr. za svetilko).

Priključna vrednost: sesalnik in priključeni aparat maks. 16 A. Z regulatorjem števila vrtljajev ②d se sesalna moč lahko brezstopenjsko prilagaja.

Stikalo za predizbiro dela ②d za signal minimalne vsebine (hupa in luč) pri sesalnikih razreda »M« in »H« V načinu “A“ ali “AC” se odvisno od premera gibke cevi opravljajo naslednje nastavitve:

Ni regulacije števila vrtljajev. Sesalnik vedno dela z maks. številom vrtljajev.

Notranji premer cevi Položaj stikala
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Sesalne odprtine električnih orodij še niso normirane. Zato je na voljo adapter (gumijasta šoba ali gumijasta objemka), ki ga s skrajševanjem lahko prilagodite vsakemu električnemu orodju.

Delo

Ob uporabi ročaja lahko s stranskim zračnim drsnikom prilagajate sesalno moč.

Suho sesanje:

Sesajte le s suhim filtrom, aparatom in priborom, da se prah ne prime in ne zaskorji. Če sesate čad, cement, mavec, moko ali podobne prahove, priporočamo vam uporabo papirnate filtrske vrečke.

Papirnato filtrsko vrečko vedno vstavljajte skupaj s filtrskim vložkom.

Mokro sesanje

Sesajte brez papirnate filtrske vrečke. Za mokro sesanje so primerne filtrske kasete. Vgrajeni senzor izklopi motor, če je posoda napolnjena.

Aparat izpraznite v skladu z opisom pod točko >Praznjenje posode< Če se aparat ne izklopi, še vedno deluje zaščita pred ponovnim zagonom. Aparat je ponovno pripravljen za obratovanje šele po izklopu in vnovičnem vklopu.

• Pred praznjenjem najprej odstranite sesalno cev iz tekočine.
• Zaradi visoke sesalne moči in aerodinamične oblike posode lahko po izklopu iz gibke cevi steče nazaj nekaj vode.
• Pri takojšnjem suhem sesanju vstavite suhe filtre. Pri pogosti menjavi med suhim in mokrim sesanjem priporočamo uporabo drugega filtrskega sklopa, predvsem poliestrskih filtrskih kaset.

Čiščenje filtra.

Sesalniki so opremljeni z elektromagnetnim čiščenjem filtra, s pomočjo katerega se oprijeti prah stresa z vložkov gobastega filtra.

Ročno čiščenje.

To je samodejno čiščenje filtra (položaj stikala AC/stikalo 2a)

Samodejno čiščenje (samodejno stresanje).

Ta filter čiščenje je avtomatsko. (položaj stikala AC/stikalo 2a).

Praznjenje posode

Dopustno le pri prahu z AGW's > 1mg/m³.

Izklopite ②a, izvlecite vtič ⑥, odprite zaskočna zapirala ⑨. Zgornji del ① in sesalno gibko cev snemite s posode. Iztresite posodo.

Papirnata filtrska vrečka.

Za vstavljanje oz. odstranjevanje filtrske vrečke/izpraznjevalne vrečke snemite zgornji del ①.

V ta namen odprite stranska zapirala ⑨. Papirnato filtrsko vrečko uporabljajte le za suho sesanje

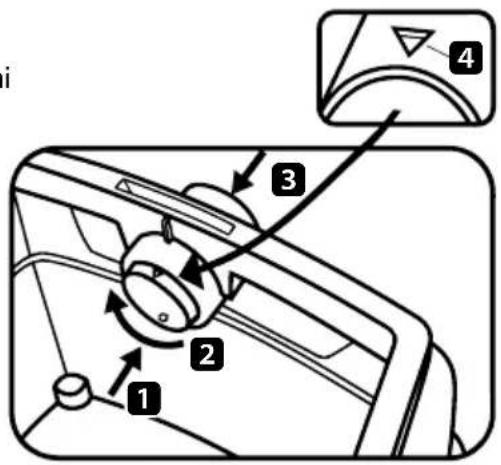

Vstavljanje papirnate filtrske vrečke

• 25-litrska posoda: Prirobnico potisnite preko sesalne odprtine
- AC 1625 M se smejo uporabljati le s papirnatimi vrečkami, kadar se vsesava prah z mejnimi eksplozivnimi vrednostmi (AGW's) > 0,1mg/m³.

Postavite vrtljivi drsnik v sesalni odprtini z oznako ▲4 navzgor, prirobnico potisnite nad sesalno odprtino.

Prirobnico previdno potegniti z nastavka za vsesavanje in prirobnico zapreti. Motor pred spravljanjem vključiti da bi se lahko vsesal morebitni lebdeči prah.

Posesani material odstraniti po zakonskih predpisih.

Plastična izpraznjevalna vrečka.

Za uporabo plastičnih vrečk za pražnjenje so ustrezni le sesalci M- in H s specijalno posodo in z vrtilnim drsnikom v vsesovalni odprtini z okroglo markacijo tipa AC 1625 M

● 4 premakniti navzgor.

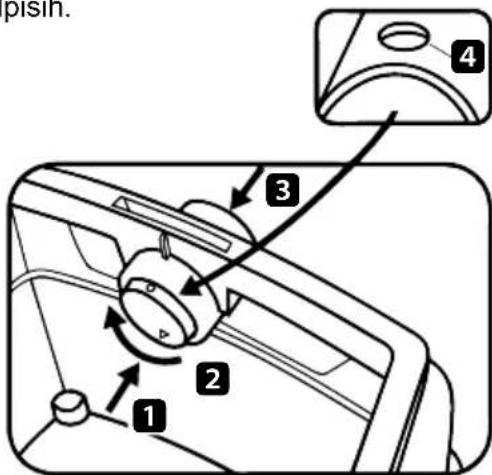

Uporaba vrtljivega drsnika:

pisin. 1 2 3 4

Vrtljivi drsnik pritisnite od znotraj navzven 1, obrnite ga za 180° 2 (poglejte oznako 4) in ga od zunaj skozi sesalni nastavek ponovno pritisnite navznoter 3.

Prirobnico potisnite preko sesalnega nastavka, zgornjo odprtino vrečke položite preko roba vrečke

Zamenjava plastične izpraznjevalne vrečke

Odstranite sesalno cev, sesalno odprtino ⑧ zaprite z zamaškom ⑧a.

Snemite zgornji del. Motor pred odlaganjem vklopite, da bi se lahko vsesal lebdeči prah.

Izpraznjevalno vrečko zaprite z zapiralnim trakom. Prirobnico previdno potegnite s sesalne odprtine in jo tesno zaprite.

Posesani material odstranite v skladu z zakonskimi določili.

Čiščenje

Posodo in pribor čistite z vodo. Zgornji del ① obrišite z vlažno krpo. Pustite, da se posoda in pribor osušita.

Vzdrževanje

Če sesalna moč sesalnika upada in će se po čiščenju filtrske kasete ⑫ ne zviša (pod pogojem da je posoda ⑦ izpraznjena in papirnata filtrska vrečka ⑭ zamenjana), je treba zamenjati filtrske kasete ⑫.

Filtrske kasete ⑫ pred zamenjavo filtra še enkrat iztresite. S kovancem ali podobnim predmetom obrnite zapiralo ⑤ na zapahu ④ za 90° v smeri urinih kazalcev in zapah ④ potisnite nazaj. Odprite pokrov in filtrske vložke ⑫ potegnite navzgor. Ven vzete filterske kazete takoj zapreti v plastično vrečko in jo predpisno odstraniti. Vstavite nove filtrske kasete. Zaprite pokrov in ga zaskočite z rahlim pritiskom.

Če je filter za zaščito motorja ⑬ umazan, to nakazuje pokvarjene filtrske kasete. Prosimo vas, da zamenjate filtrske kasete. Filter za zaščito motorja izperite pod tekočo vodo, ga posušite in ponovno vstavite

Opomba! Redno čistite tipala ravni vode in jih pregledujte, ali kažejo znake poškodb.

SAMOPOMOČ V PRIMERU MOTENJ

Motnja Mogoči vzrok Odpravljanje
Popuščanje moči sesanja	Zamazan filterPapirnati filter je polnPosoda je polnaŠoba, cev ali gibka cev so zamašeni	OčistiteZamenjajteIzprazniteOčistite
Sesalnik ne steče	Je vtič v vtičnici?Je prisotna omrežna napetost?Je napajalni kabel brezhiben?Je pokrov pravilno zaprt?Je tipalo za vodo izključeno?Je sesalnik v pripravljenosti v načinu „AR“?	Preklopite v način „I“ ali „A“
PE-vrečka za praznjenje in odstranjevanje se je prisesala na filtre	Napačen položaj vrtljivega drsnika	Vrtljivi drsnik preklopite v položaj 4 •
Sesalnik razreda M ali H: pri vstavljenem papirnatem filtru prah v posodi	Napačen položaj vrtljivega drsnika	Vrtljivi drsnik preklopite v položaj 4 ▲

Ne opravite nobenih dodatnih ukrepov, namesto tega se obrnite na delavnico osrednje službe za pomoč strankam.

Stari aparati so sestavljeni iz dragocenih materialov, ki so primerni za ponovno predelavo. Aparatov zato ne odlagajte med običajne hišne odpadke, ampak jih oddajte na zbirna mesta, ki so povezana s sistemi za strokovno odlaganje, na primer Vaši komunalni službi za odlaganje odpadnih predmetov..

Priročnik imejte vedno pri orodju.

Proizvajalec Spit si pridržuje pravico kadarkoli spremeniti tehnične lastnosti svojih izdelkov. Nekatere fotografije prikazujejo opremo in pribor za doplačilo, ki ju standardne izvedbe nimajo.
