MODE D'EMPLOI AC1625 Spit

Notice d'utilisation 13

1	Partie supérieure
2	Plaque de fonctionnement (en fonction de l'équipement de l'appareil)
2a	Interrupteur rotatif Marche/Arrêt/automatique/secoueur
2b	Prise de courant pour outil électrique
2c	Affichage du débit volumétrique
2d	Régulateur de vitesse/présélecteur
3	Entrée air de refroidissement
4	Verrou
5	Fermeture
6	Conduite de raccordement
7	Cuve
8	Ouverture d'aspiration
8a	Bouchons de fermeture à chaîne
9	Fermeture à crans
10	Roues
11	Roues-guides
12	Cassettes filtre
13	Filtre de protection du moteur
14	Sachet filtre papier
15	Sac de vidage en plastique

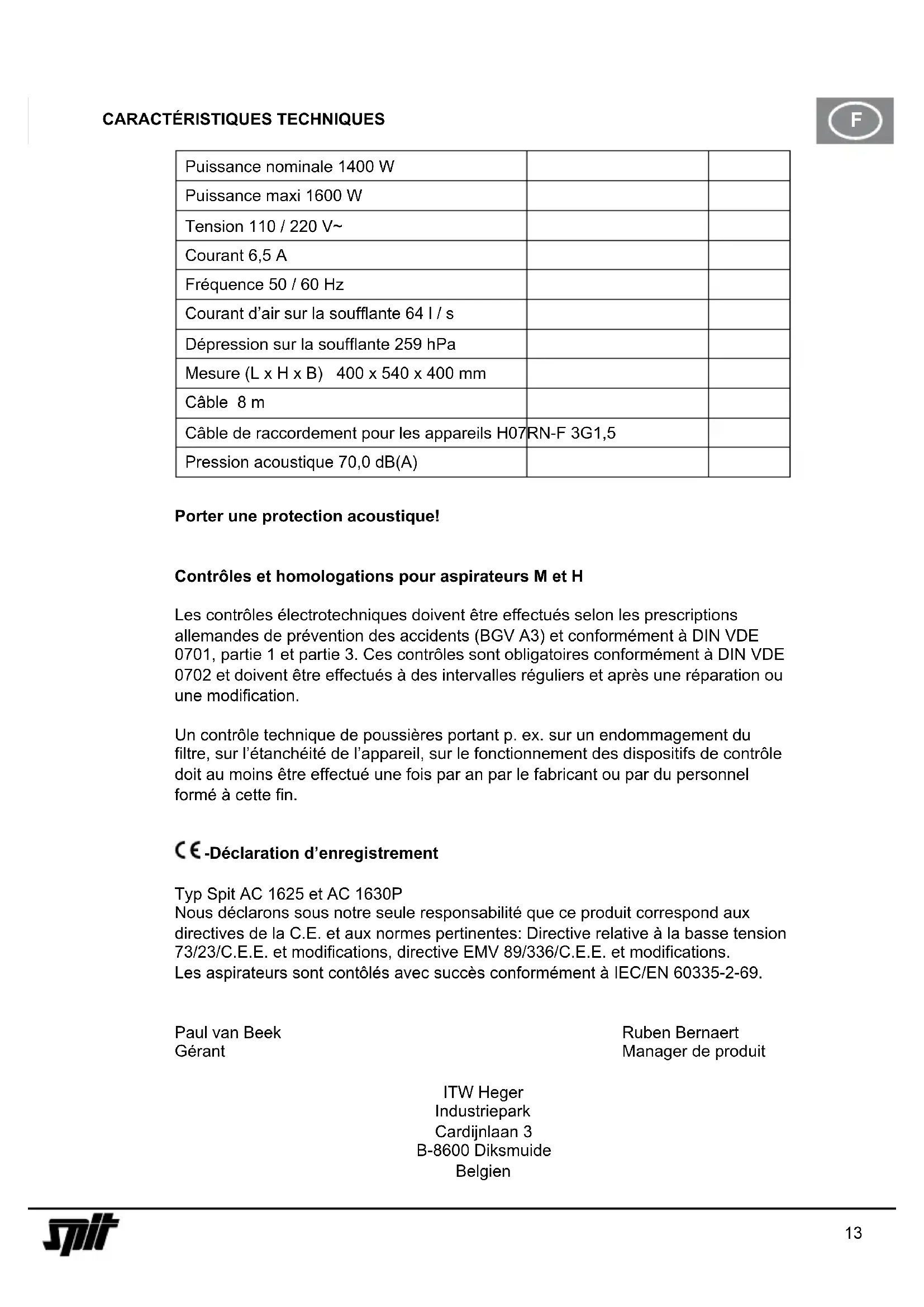

Puissance nominale 1400 W
Puissance maxi 1600 W
Tension 110 / 220 V~
Courant 6,5 A
Fréquence 50 / 60 Hz
Courant d'air sur la soufflante 64 l / s
Dépression sur la soufflante 259 hPa
Mesure (L x H x B) 400 x 540 x 400 mm
Câble 8 m
Câble de raccordement pour les appareils H07	RN-F 3G1,5
Pression acoustique 70,0 dB(A)

Porter une protection acoustique!

Contrôles et homologations pour aspirateurs M et H

Les contrôles électrotechniques doivent être effectués selon les prescriptions allemandes de prévention des accidents (BGV A3) et conformément à DIN VDE 0701, partie 1 et partie 3. Ces contrôles sont obligatoires conformément à DIN VDE 0702 et doivent être effectués à des intervalles réguliers et après une réparation ou une modification.

Un contrôle technique de poussières portant p. ex. sur un endommagement du filtre, sur l'étanchéité de l'appareil, sur le fonctionnement des dispositifs de contrôle doit au moins être effectué une fois par an par le fabricant ou par du personnel formé à cette fin.

CE-Déclaration d'enregistrement

Typ Spit AC 1625 et AC 1630P

Nous déclarons sous notre seule responsabilité que ce produit correspond aux directives de la C.E. et aux normes pertinentes: Directive relative à la basse tension 73/23/C.E.E. et modifications, directive EMV 89/336/C.E.E. et modifications. Les aspirateurs sont contôlés avec succès conformément à IEC/EN 60335-2-69.

Ruben Bernaert Manager de produit

ITW Heger Industriepark Cardijnlaan 3 B-8600 Diksmuide Belgien

AVANT L'UTILISATION

Au moment du déballage, veuillez contrôler l'intégralité de la livraison et si elle présente des dommages dus au transport.

Lisez toutes les informations attentivement. Elles vous fournissent des consignes importantes pour l'utilisation, la sécurité mais aussi l'entretien et la maintenance.

Veuillez conserver soigneusement ce mode d'emploi et le remettre éventuellement à un éventuel nouveau propriétaire de l'appareil. Nous nous réservons le droit d'apporter des modifications à la construction et à l'équipement.

DOMAINES D'UTILISATION

Pour aspirer mouillé et à sec.

Les aspirateurs de la classe de poussière M sont bien appropriés à l'aspiration vers le haut/vers le bas de poussières sèches ininflammables, de liquides in-inflammables, poussières de bois et dangereuses avec AGW ≥ 0,1 mg/m³.

Les aspirateurs de la classe de poussière H sont bien appropriés à l'aspiration vers le haut/vers le bas de poussières sèches ininflammables, de particules cancérigènes et pathogènes, ainsi que de liquides ininflammables, poussières de bois et nocives avec AGW < 0,1 mg/m³.

MISE EN SERVICE

Mettre l'appareil en/hors marche avec l'interrupteur ②a se trouvant sur la partie supérieure ① (ou le commuter en mode automatique).

Panneau de commande

Les fonctions et réglages suivants peuvent être sélectionnés selon l'équipement:

0 = aspirateur >Arrêt<

I = aspirateur >Marche<

A = Disponibilité pour l'automatisme de mise en/hors marche.

(L'aspirateur est mis en et hors marche par l'outil électrique)

AC = Mode de disponibilité comme „A“ plus nettoyage automatique du filtre.

Fonction de nettoyage du filtre; dans cette position, le secoueur est mis en marche pendant env. 10 s et se met ensuite automatiquement hors service.

La prise ②b est prévue pour le branchement d'un outil électrique.

Attention! L'outil électrique doit se trouver hors service au moment du branchement.

Lorsque la fiche secteur est branchée, la prise est toujours sous tension, quelle que soit la position de l'interrupteur. Lorsque l'interrupteur se trouve sur la position »0«, la prise de courant pourrait être ainsi utilisée comme rallonge (pour une lampe p. ex.).

Puissance: aspirateur et appareil raccordé max. 16 A.

La puissance d'aspiration peut être adaptée en continu avec le régulateur de vitesse ②d.

Présélecteur ②d pour signal de volume minimal (klaxon et lampe) sur les aspirateurs de la classe „M“ et „H“. En mode »A« ou »AC«, le réglage suivant est effectué en fonction du diamètre du flexible: Il n’y a pas de régulation de régime. L’aspirateur aspire toujours à la vitesse max.

Diamètre intérieur du flexible Position de l'interrupteur
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Les ouvertures d'aspiration des outils électriques ne sont pas encore normées.

C'est pourquoi il existe un adaptateur (buse caoutchoutée ou manchon caoutchouté) qui peut être adapté à l'outil électrique respectif en le raccourcissant.

Fonctionnement

La puissance d'aspiration peut être adaptée avec le coulisseau à air additionnel.

Aspiration à l'état sec

L'aspiration doit uniquement être effectuée avec un filtre, un appareil et un accessoire sec afin que la poussière n'y adhère pas et ne forme pas de croûtes. Si de la suie, du ciment, du plâtre, de la farine ou d'autres poussières similaires sont aspirées, nous recommandons d'utiliser un filtre en papier.

Le filtre en papier doit toujours être utilisé en combinaison avec des cartouches filtrantes.

Aspiration à l'état mouillé

L'aspiration s'effectue sans filtre en papier. Les cartouches filtrantes conviennent à une aspiration à l'état mouillé.

Le capteur intégré met le moteur hors service lorsque le contenant est plein. L'appareil doit être vidé comme décrit. Si l'appareil n'est pas mis hors service, la protection au redémarrage reste efficace. C'est uniquement après la mise hors service et la remise en service que l'appareil est à nouveau prêt à fonctionner.

• Avant le vidage, retirer tout d'abord le flexible d'aspiration du liquide.
• En raison de la puissance d'aspiration élevée et de la forme du contenant favorable à l'écoulement, de l'eau peut réaffluer dans le flexible après la mise hors service.
• Utiliser un filtre sec lors de l'aspiration à sec suivante. Lors d'une alternance fréquente entre l'aspiration à sec et l'aspiration mouillée, nous recommandons d'utiliser un deuxième jeu de filtres, de préférence des cartouches filtrantes polyester.

Nettoyage du filtre

Les aspirateurs sont équipés d'un dispositif de nettoyage de filtre électromagnétique permettant d'évacuer la poussière qui adhère aux cassettes filtrantes à plis par secouage.

Nettoyage manuel

Le secouage (position de l'interrupteur A ou AC/commutateur ②a devrait être au plus tard actionné lorsque l'affi-chage du flux volumique ②c (lampe témoin) s'allume ou lorsque la tonalité d'avertissement se fait entendre ou lorsque la puissance d'aspiration baissel.

Nettoyage automatique (secouage automatique)

Ce nettoyage de filtre s'effectue automatiquement lorsque le flux volumique minimal réglé est atteint au cours de la prochaine pause de travail (position de l'interrupteur AC/interrupteur ②a).

Vidage du contenant

Permis seulement en relation avec des poussières contenant des AGW > 1 mg/m³

Mettre l'interrupteur ②a hors service, débrancher la con-duite de branchement ⑥, ouvrir les fermetures à crans ⑨, retirer la partie supérieure ① et le flexible d'aspiration du contenant ⑦. Vider le contenant.

Filtre en papier

Pour mettre en place ou retirer le filtre/le filtre à vider, retirer la partie supérieure ①. A cette fin, ouvrir les fermetures latérales ⑨.

N'utiliser les filtres en papier que pour l'aspiration à l'état sec.

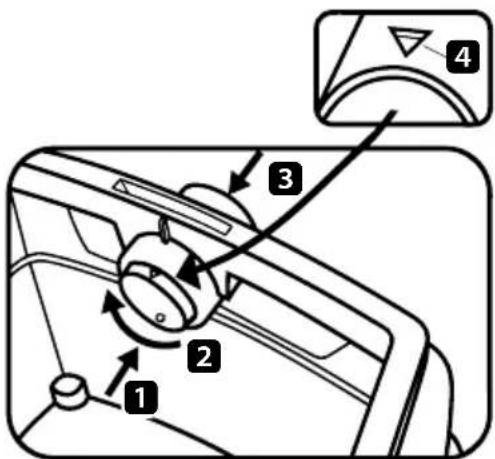

Utilisation des filtres en papier

• Cuve de 25 litres: Pousser la bride sur l'ouverture d'aspiration.
• Le AC 1625 M ne seront utilisés qu'avec des sacs filtres en papier si on aspire des poussières aux valeurs limites d'exposition (AGW) >1 mg/m³.

Régler le coulisseau rotatif dans l'ouverture d'aspiration avec le repère ▲4 vers le haut, pousser la bride sur l'ouverture d'aspiration.

Remplacement des filtres en papier

Tirer la bride avec précaution de la tubulure d'aspiration et la fermer.

Allumer le moteur avant de ranger afin que des poussières lourdes éventuelles puissent être aspirée

Eliminer le produit aspiré conformément aux prescriptions légales.

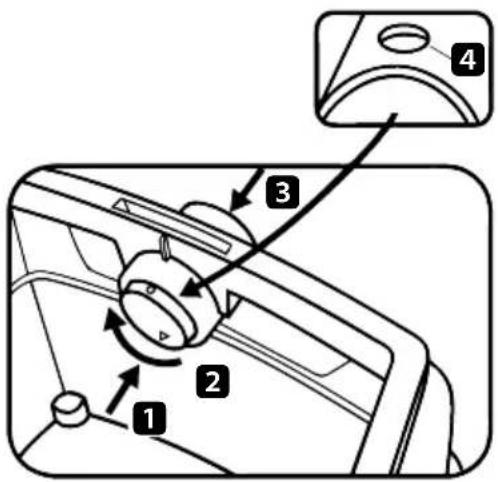

Sachet de vidage en plastique

Seuls les aspirateurs M à cuve spéciale et coulisseau rotatif dans l'ouverture d'aspiration, des type AC 1625 M sont appropriés à l'utilisation de sachets de vidage en plastique.

Positionner le coulisseau rotatif dans l'ouverture d'aspiration avec le repère rond ● 4 vers le haut.

Commande du coulisseau rotatif

Pousser le coulisseau rotatif de l'intérieur vers l'extérieur 1, le tourner sur 180° 2 (voir repère 4) et le repousser à nouveau de l'extérieur par la tubulure d'aspiration vers l'intérieur 3.

Pousser la bride sur la tubulure d'aspiration, rabattre l'ouverture supérieure du sachet sur le bord du contenant.

Remplacement du sachet de vidage en plastique

Retirer le flexible d'aspiration, fermer l'ouverture d'aspiration ⑧ avec le bouchon ⑧a.

Retirer la partie supérieure. Mettre le moteur en marche avant de poser l'aspirateur au sol, afin de pouvoir aspirer la poussière éventuellement en suspension.

Fermer le sachet de vidage avec la bande de fermeture.

Dégager la bride de l'ouverture d'aspiration avec précaution et la fermer hermétiquement.

Eliminer le produit aspiré conformément aux dispositions légales.

NETTOYAGE

Nettoyer le contenant et l'accessoire avec de l'eau.

Essuyer la partie supérieure ① avec un chiffon humide.

Laisser sécher le contenant et l'accessoire.

Des cassettes de filtre avec l'air de pression ne nettoient pas!

ENTRETIEN

Si la puissance d'aspiration de l'aspirateur baisse et si le nettoyage des cartouches filtrantes ⑫ ne permet également pas d'augmenter la puissance d'aspiration (à condition que le contenant ⑦ ait été vidé et que le filtre en papier ⑭ ait été remplacé), il est alors nécessaire de remplacer les cartouches filtrantes ⑫.

Secouer encore une fois les cassettes filtrantes ⑫ avant de remplacer le filtre. Avec une pièce de monnaie ou un objet similaire, tourner la fermeture ⑤ sur le verrou ④ de 90° dans le sens contraire aux aiguilles d'une montre et appuyer sur le verrou ④ vers l'arrière.

Ouvrir le clapet et dégager les cartouches filtrantes ⑫ par le haut. Mettre immédiatement les cassettes de filtre enlevées dans un sac en plastique, le fermer et les éliminer conformément. Mettre les nouvelles cartouches filtrantes en place. Rabattre le clapet et le bloquer en appuyant légèrement dessus. Si le filtre de protection moteur ⑬ devait être encrassé, ceci signifie que les cassettes filtrantes sont défectueuses. Veuillez remplacer les cassettes filtrantes. Laver le filtre de protection moteur à l'eau courante, le sécher et le remettre en place.

DÉRANGEMENTS

Dérangement Cause possible Cause remède
Baisse de la puissance d'aspiration	Filtre encrasséFiltre en papier pleinContenant pleinBuse, tube ou lexible bouché	Le nettoyer.Le remplacerLe viderLes nettoyer
L'appareil ne démarre pas Fiche branchée?Secteur sans tension?Câble secteur correct?Clapet de l'appareil correctement fermé?Mise hors service du capteur d'eau?
Sachet de vidage en plastique est aspiré sur le filtre		Positionner le coulisseau rotatif sur Pos. ●
En cas d'utilisation de sac filtrant en papier. Poussières Voir point 6.5.1 dans la cuve sur les aspirateurs M ou H		Régler le coulisseau rotatif sur Pos. ▲

Ne pas effectuer d'autres >interventions< mais faire appel au SPIT service après-vente.

Les anciens appareils contiennent des matériaux de valeur, qui sont bien appropriés au recyclage. Ne pas jeter l'appareil avec les ordures ménagères, mais au contraire les éliminer comme il se doit par des systèmes de collecte bien appropriés.

De bescherming van de portier une acoustique!

Ce manuel doit toujours être conservé avec l'outil.

Spit se réserve le droit de modifier les caractéristiques de ses produits à tout moment. Les photographies peuvent illustrer des équipements ou accessoires fournis en option qui ne sont pas inclus dans les versions standards.
