GEBRUIKSAANWIJZING AC1625 Spit

Gebruiksaanwijzing 31

1	Bovendeel
2	Bedieningspaneel (overeen komde uitvoering van het apparaat)
2a	Draaischakelaar Aan/Uit/Automat/Trilmecha-nisme
2b	Stopcontact voor elektrisch gereedschap
2c	Volumestroomaanduiding
2d	Zuigkrachtregeling/Keuzeschakelaar
3	Koelluchtinvoeropening
4	Grendel
5	Sluiting
6	Netsnoer
7	Ketel
8	Zuigopening
8a	Sluitdop met ketting
9	Ketelklemmen
10	Wielen
11	Zwenkwielen
12	Filtercassetten
13	Motorveiligheidsfilter
14	Papierfilterzak
15	Kunststof opvangzak

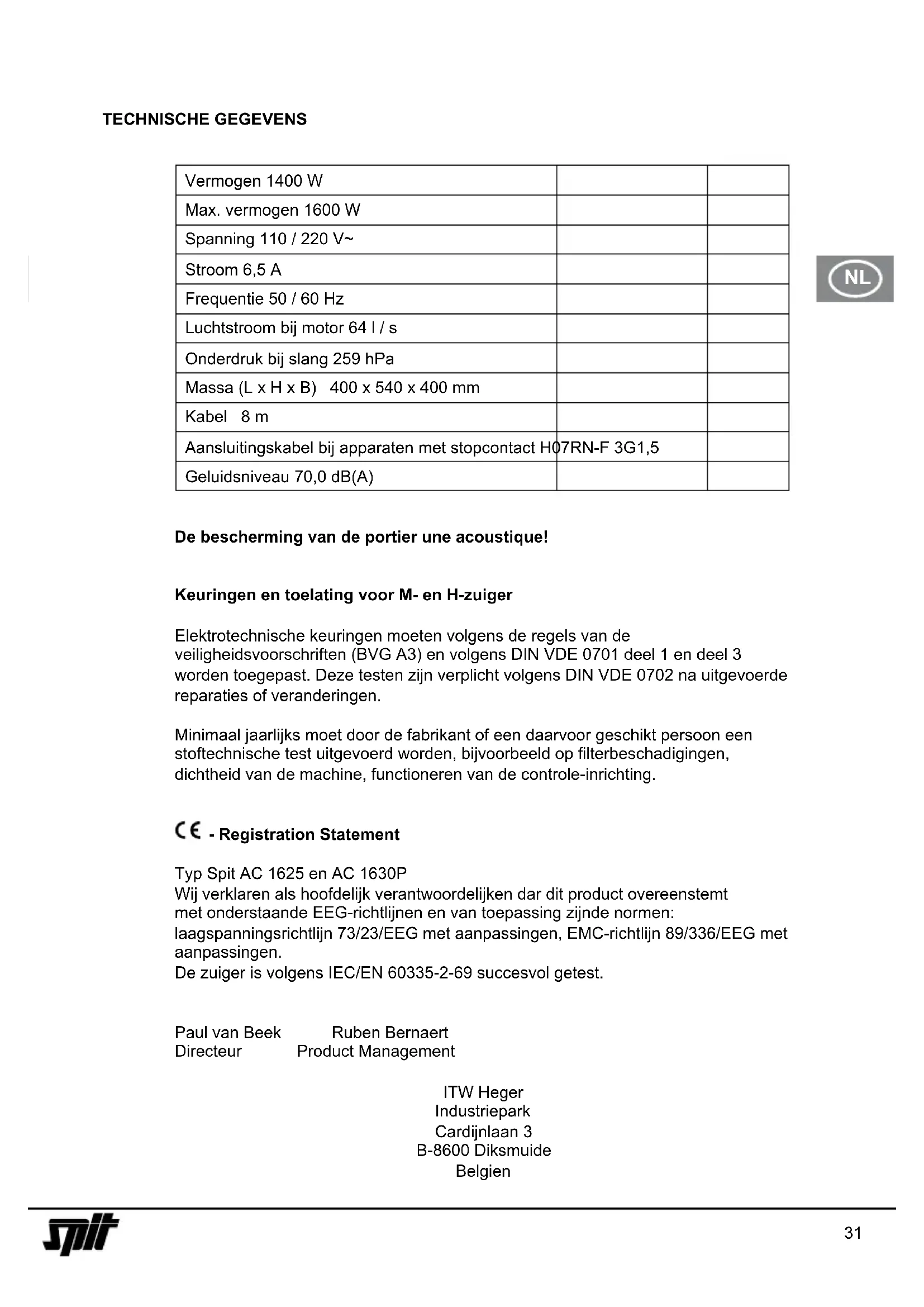

Paul van Beek Gérant

Vermogen 1400 W
Max. vermogen 1600 W
Spanning 110 / 220 V~
Stroom 6,5 A
Frequentie 50 / 60 Hz
Luchtstroom bij motor 64 l / s
Onderdruk bij slang 259 hPa
Massa (L x H x B) 400 x 540 x 400 mm
Kabel 8 m
Aansluitingskabel bij apparaten met stopcontact H07RN-F 3G1,5
Geluidsniveau 70,0 dB(A)

Keuringen en toelating voor M- en H-zuiger

Elektrotechnische keuringen moeten volgens de regels van de veiligheidsvoorschriften (BVG A3) en volgens DIN VDE 0701 deel 1 en deel 3 worden toegepast. Deze testen zijn verplicht volgens DIN VDE 0702 na uitgevoerde reparaties of veranderingen.

Minimaal jaarlijks moet door de fabrikant of een daarvoor geschikt persoon een stoftechnische test uitgevoerd worden, bijvoorbeeld op filterbeschadigingen, dichtheid van de machine, functioneren van de controle-inrichting.

Wij verklaren als hoofdelijk verantwoordelijken dar dit product overeenstemt met onderstaande EEG-richtlijnen en van toepassing zijnde normen:

laagspanningsrichtlijn 73/23/EEG met aanpassingen, EMC-richtlijn 89/336/EEG met aanpassingen.

De zuiger is volgens IEC/EN 60335-2-69 succesvol getest.

Paul van Beek

Ruben Bernaert

Directeur

Product Management

ITW Heger

Industriepark

Cardijnlaan 3

B-8600 Diksmuide

Belgien

VOOR HET GEBRUIK

Let bij het uitpakken op volledigheid en transportschade.

Lees alle informatie aandachtig door. Deze geven belangrijke instructies over het gebruik, veiligheid alsook onderhoud en verzorging. Bewaar deze gebruiksaanwijzing zorgvuldig en geef deze evt. aan een volgende eigenaar door. Constructie en uitrustingsveranderingen voorbehouden.

TOEPASSINGSGEBIEDEN

Voor nat en droog zuigen.

Zuiger uit M klasse zijn geschikt voor het op-/afzuigen van droge niet brandbare stoffen, niet brandbare vloeistoffen, houtstoffen en gevaarlijke stoffen mit AGW's ≥ 0,1 mg/m ^3 .

Zuiger uit H klasse zijn geschikt voor het op-/afzuigen van droge niet brandbare stoffen, kankeerverwekkende en ziekteopwekkende deeltjes alsook niet brandbare vloeistoffen, houtstoffen en gezondheidsgevaarlijke stoffen met AGW's < 0,1 mg/m³.

INBEDRIJFSTELLING

Met schakelaar ②a in bovendeel ① de machine aan-/uitschakelen (resp. in automaatstand schakelen)

Bedieningsveld

Al naar uitvoering zijn volgende functies en instellingen kiesbaar.

$$ \begin{array}{l} 0 = \text { zuiger } > \text { uit } < \ 1 = \text { zuiger } > \text { aan } < \end{array} $$

A = bedrijfsklare toestand voor aan-/uitschakelautomaat (zuiger wordt door elektrisch gereedschap aan- en uitgeschakeld)

AC = Filter reinigingsfunctie; in deze schakelstand wordt voor ca. 10 seconden de trilmechanisme in werking gezet en schakelt daarna automatisch uit.

Zoals bij schakelstand „A“ plus automatische filterreiniging.

Het stopcontact ②b is voorzien voor de aansluiting van elektrisch gereedschap

LET OP! Elektrisch gereedschap moet bij het aansluiten uitgeschakeld zijn. Het stopcontact staat bij aangesloten netsnoer onafhankelijk van de schakelstand altijd onder spanning. In schakelstand "0" kan zo het stopcontact als verlengkabel (bijv. voor een lamp) gebruikt worden.

Aansluitwaarde: zuiger en aangesloten machine max. 16 A.

Met de draaiknop ②d kan de zuigkracht traploos aangepast worden.

Volumestroom instelling bij zuigers uit de M en H klasse

Keuzeschakelaar ②d voor volumestroom instelling (akoestisch en optisch) bij afzuigen van de Klasse M en H. In de modus "AC" wordt afhankelijk van slangdoors-nede volgende instelling voorgenomen

Binnendiameter van de slang Schakelstand
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Het vereist geen toerentalregelaar. De stofzuiger zuigt altijd met maximale zuigkracht.

De afzuigopeningen van het elektrisch gereedschap zijn nog niet genormeerd.

Daarom staat de adapter (gummi verloop) ter beschikking, die door inkorting aan het desbetreffende gereedschap aangepast kan worden.

WERKEN (nat en droog zuigen)

Bij het gebruik van de handgreep kan met de luchtregelaar de zuigkracht aangepast worden.

Droog zuigen

Alleen met droge filters, machine en toebehoor zuigen, zodat stof niet blijft plakken en er geen korst kan vormen. Wanneer roet, cement, gips, meel of dergelijke stoffen wordt opgezogen, adviseren wij papier filterzakken te gebruiken.

Papier filterzakken altijd in combinatie met cassettes inzetten.

Nat zuigen

Zonder papier filterzak zuigen. De (polyester) filtercassettes zijn geschikt voor nat zuigen.

De ingebouwde sensor schakelt de motor uit wanneer de ketel vol is. Machine ledigen zoals beschreven. Wanneer de machine niet wordt uitgeschakeld, blijft de beveiliging tegen herstarten actief. Eerst na het uitschakelen en het herinschakelen is de machine weer bedrijfsklaar.

• Voor het ledigen eerst de slang uit de vloeistof nemen.
• Door hoge zuigkracht en stromingsgunstige ketelvorm, kan na het uitschakelen een beetje water uit de slang teruglopen.
• Bij aaneengesloten (droog)zuigen dient u een droog filter te gebruiken. Bij veelvuldig nat/droog gebruik adviseren wij een set filters. Bij voorkeur Polyesterfilter-cassettes

Filterreiniging

De zuigers zijn met een elektromagnetische filterreiniging uitgevoerd, waardoor aanhechtende stof van het filtercassette afgeschud kan worden. Dit geeft een optimaal gebruik van de filtercassettes en vergroot de arbeidscyclus.

Manuele reiniging

Na het oplichten van de volumestroomaanduiding ②c (waarschuwingslampje) of bij horen van een akoestische toon (bijvoorbeeld vermindering van de zuigkracht) zal het trilmechanisme (Draaischakelaar A of AC ②a in werking treden).

Automatisch reiniging (trilautomaat)

Deze filterreiniging gebeurt automatisch bij het bereiken van de ingestelde volumestroom in de eerst volgende arbeidspauze (schakelstand AC/ schakelaar ②a).

Ledigen van de ketel

Alleen geoorloofd bij stoffen met AGW's >1 mg/m³.

Uitschakelen ②a, stekker ⑥ uittrekken, ketelklemmen ⑨ openen. Bovendeel ① en slang van ketel ⑦ afnemen. Ketel leegmaken.

Papier filterzak

Voor inzetten resp. uitnemen van de filterzak, bovendeel (Pos. ①) afnemen.

Daarvoor de zijdelingse klemmen (Pos. ⑨) openen.

Papier filterzak alleen voor droog zuigen gebruiken.

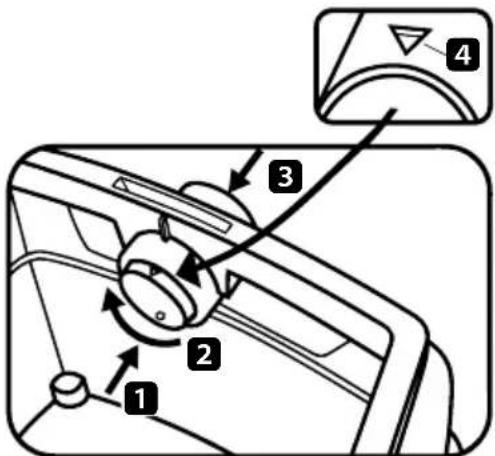

Inzet van papier filterzak

• 25 liter ketel:
  Flens over de aanzuigopening schuiven
• 25 l speciaal ketel bij AC 1625 M mogen alleen met papier filterzakken ingezet worden, als het stof met grenswaarde (AGW's) >0,1 mg/m ^3 opgezogen word.

Is het draaibare gedeelte zo in te stellen dat de markering „boring gesloten” ▲4 naar boven wijst. Flens over de zuigingang schuiven.

Wisselen van papier filterzak

Flens voorzichtig van de aanzuigstomp trekken en flens sluiten Motor voor het afstellen inschakelen daarmee eventueel afvallende zweefstof aangezogen kan worden.

Opgezogen stof volgens de wettelijke regels afvoeren.

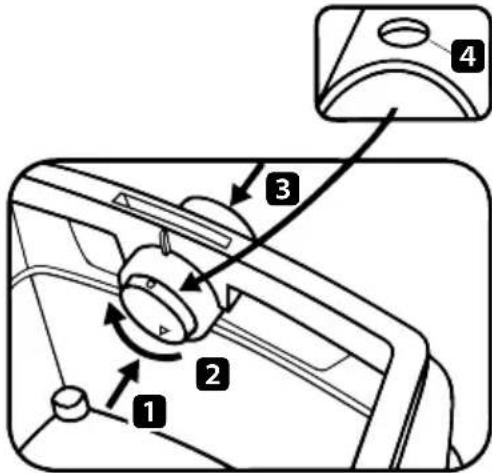

(PE) opvangzak

Alleen de M-zuiger met speciale ketel en draaibaar deel in de zuigopening, de typen AC 1625 M, zijn voor het gebruik van plastic opvangzakken geschikt.

Draaibaar deel in de aanzuigopening met de ronde markering ● 4 naar boven stellen.

Bediening van het draaibare deel:

Draaibaar deel van binnen naar buiten drukken 1, 180° draaien 2 (zie markering 4) en van buiten via het aan-zuigsluitstuk weer naar binnen drukken 3.

Flens over aanzuigstomp schuiven, bovenste opvangzak opening over ketelrand leggen.

Wisselen van de (PE) opvangzak

Slang ontkoppelen, aanzuigopening ⑧ met stop (Pos. ⑧a) sluiten.

Bovendeel afnemen, Motor voor het neerzetten inschakelen, zodat eventueel afvallend stof opgezogen kan worden. Opvangbak dmv sluitband afsluiten.

Houder voorzichtig van opvangbak loshalen en dicht afsluiten. Opvangzak volgens plaatselijke voorschriften afvoeren.

REINIGING

Ketel en toebehoren met water reinigen.

Bovendeel met vochtige doek afwasen.

Ketel en toebehoren laten drogen.

Filter cartridges kan niet worden gereinigd met perslucht!

ONDERHOUD

Wanneer het zuigvermogen van de zuiger vermindert en ook het reinigen van de filters ⑫ het zuigvermogen niet verhoogt (als voorwaarde, ketel ⑦ leeg is gemaakt en papier filterzak ⑭ is vervangen), dan is het noodzakelijk, de filtercassettes ⑫ te vernieuwen.

Filtercassettes ⑫ voor de filterwisseling nog een keer afschudden. Met een muntstuk of een dergelijk voorwerp de sluiting ⑤ aan grendel ④ 90° tegen de wijzers van de klok in draaien en grendel ④ naar achter drukken. Kap openklappen en filtercassetten ⑫ naar boven uitnemen. De uitgenomen filtercassette direct in een stofdichte plastic zak afsluiten en volgens de wettelijke regels afvoeren. Nieuwe filtercassettes plaatsen. Kap naar beneden klappen en door een lichte druk vergrendelen.

Wanneer het motorbeschermfilter ⑬ vervuild is, betekent dat er kapotte filtercassetten gemonteerd zijn.

Het is dan noodzakelijk om de filtercassettes te vervangen. Motorbeschermfilter met stromend water uitwassen, drogen en opnieuw plaatsen of vervangen.

ZELF VERHELPEN VAN STORINGEN

Storing Mogelijke oorzaak verhelpen
Vermindering van het zuigvermogen.	Filter vervuildPapier filterzak volKetel volZuigmond, buizen of Slang verstopt	reinigenwisselenledigenreinigen
Machine gaat niet aan. Stekker	in stopcontact?Netspanning in orde?Netsnoer in orde?Machinekap goed gesloten?Watersensor heeft uitgeschakeld?
(PE) opvangzak wordt naar het filter gezogen		Draaibaar deel naar pos.● zetten●
Bij ingezette Papier filterzak stof in ketel bij M- of H-zuigers		Draaibaar deel op pos.▲ zette

Geen verdere >ingrepen< uitvoeren, maar u SPIT dealer contacteren.

Oude toestellen bevatten waardevolle materialen, die geschikt zijn voor recycling. Het toestel niet met het gewone huisvuil verwijderen, maar deskundig verwijderen via geschikte verzamelsystemen.

Paul van Beek Ruben Bernaert

Paul van Beek Ruben Bernaert

Bewaar deze handleiding altijd dicht bij het gereedschap.

Spit behoudt zich het recht voor om de eigenschappen van zijn producten te allen tijde aan te passen. De foto's in deze handleiding kunnen optioneel geleverde materiaal of toebehoren tonen die niet inbegrepen zijn in de standaardversies.
