КОРИСНИЧКИ ПРИРАЧНИК AC1625 Spit

1	Горен дел
2	Функциска плочка (согласно опремата на апаратот)
2a	Ротирачки вентил Вкл. Искл., Автоматика тресење
2b	Утичница за електро-алат
2c	Приказ на волумен на струја
2d	Нагодувач на бројот на вртежи, прекинувач за предизбор
3	Простор за влез на ладен воздух
4	Блок-елемент
5	Затворач
6	Приклучен вод
7	Сад
8	Отвор за смукање
8a	Штопна за затворање со ланец
9	Затворачи
10	Тркала
11	Управувачки тркалца
12	Филтер-касети
13	Филтер за заштита на мотор
14	Хартиена филтер кеса
15	Пластична кеса за празнење

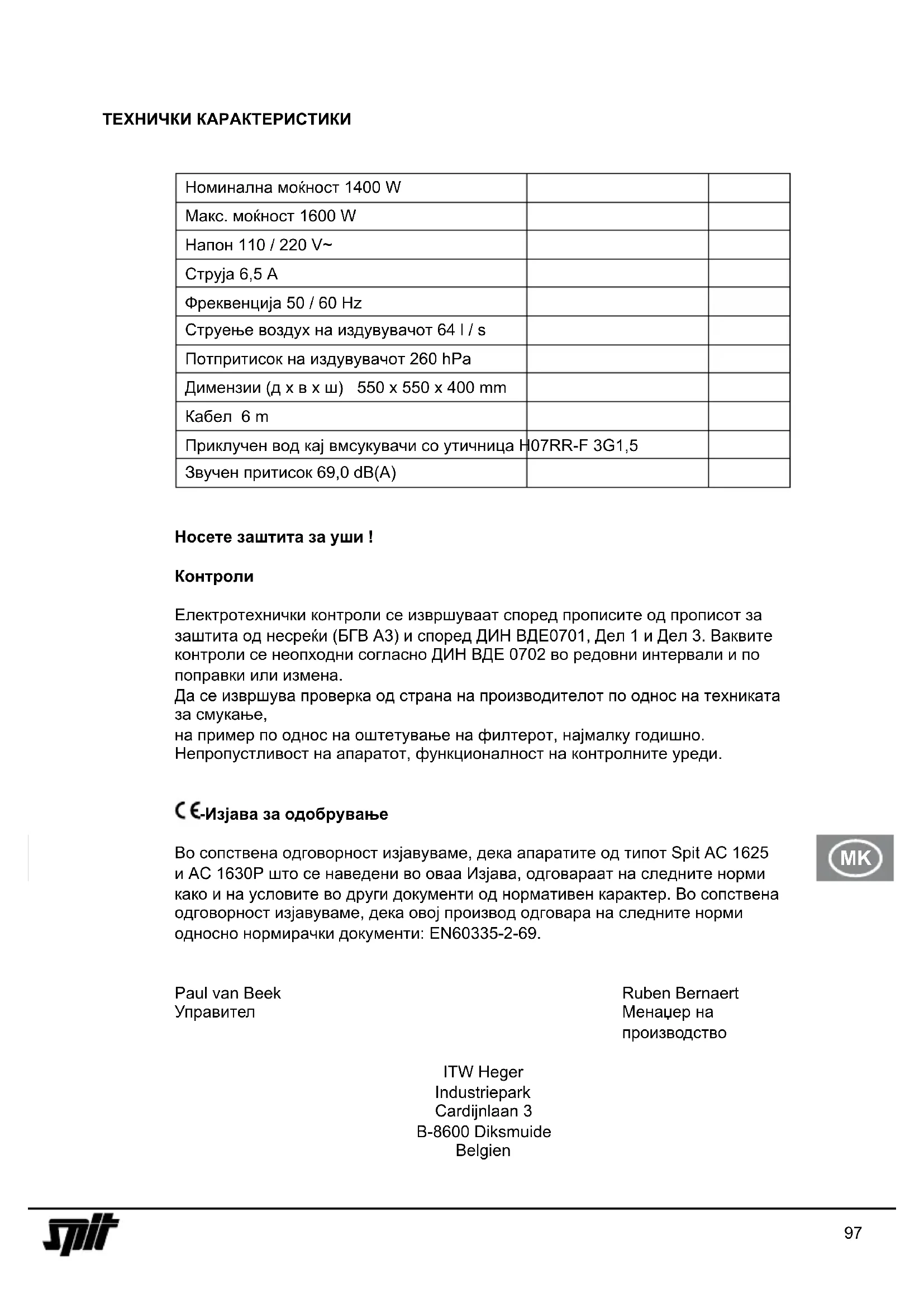

Номинална моїност 1400 W
Макс. моїност 1600 W
Напон 110 / 220 V~
Струја 6,5 A
Фреквенција 50 / 60 Hz
Струење воздух на издувувачот 64 l / s
Потпритисок на издувувачот 260 hPa
Димензии (д х в х ш) 550 x 550 x 400 mm
Кабел 6 m
Приклучен вод кај вмсукувачи со утичница Н07RR-F 3G1,5
Звучен притисок 69,0 dB(A)

Носете заштита за уши!

Контроли

Електротехнички контроли се извршуваат според прописите од прописот за заштита од несреći (БГВ АЗ) и според ДИН ВДЕ0701, Дел 1 и Дел 3. Ваквите контроли се неопходни согласно ДИН ВДЕ 0702 во редовни интервали и по поправки или измена.

Да се извршува проверка од страна на производителот по однос на техниката за смукање,

на пример по однос на оштетување на филтерот, најмалку годишно.

Непропустливост на апаратот, функционалност на контролните уреди.

СЕ-Изјава за одобрување

Во сопствена одговорност изјавуваме, дека апаратите од типот Spit AC 1625 и AC 1630P што се наведени во оваа Изјава, одговараат на следните норми како и на условите во други документи од нормативен карактер. Во сопствена одговорност изјавуваме, дека овој производ одговара на следните норми односно нормирачки документи: EN60335-2-69.

Paul van Beek

Управител

Ruben Bernaert

Менацер на

производство

ITW Heger

Industriepark

Cardijnlaan 3

B-8600 Diksmuide

Belgien

ПРЕД УПОТРЕБА

При отпакувањето обрнете внимание на комплетноста како и на штети при транспортот.

Пред употребата корисниците треба да добијат информации, инструкции и обуки за употребата на всмукувачот и на супстанците, за коишто тој треба да биде употребуван, вклучувајки и безбедна постапка за отстранување на насобраниот материјал

ОБЛАСТИ НА УПОТРЕБА

За влажно и суво всмукување

Всмукувачи од класата М се погодни за смукање/всмукување на суви, незапаливи прашини, незапаливи течности, дрвени прашини и опасни прашини со гранични вредности на експозиција (AGW's) ≥ 0,1 mg/m³

Всмукувачи од класата X се погодни за смукање/всмукување на суви, незапаливи прашини, честички што предизвикуваат рак и честички што предизвикуваат болести како и незапаливи течности, дрвени прашини и прашини опасни по здравјето со гранични вредности на експозиција (AGW's) ≥ 0,1 mg/m³.

ПУШТАЊЕ ВО РАБОТА

Со прекинувачот ②а во горниот дел ① апаратот се вклучува / исклучува (односно се менува во автоматски режим).

Контролен панел

Зависно од опремата можат да се изберат следните функции и поставки.

(Всмукувачот се вклучува и исклучува од електро-алатот)

AC = Режим на подготвеност како „A“ плус автоматско чистење на филтер на секон 2 мин.

Утичницата ②b е предвидена за приклучување на еден електро-алат.

Внимание! Електро-алатот мора да биде ислучен при приклучувањето.

Утичницата во случај на приключен мрежен утикач секогаш стои под напон, независно од позицијата на прекинувачот. Така, во позиција на прекинувач „0“ утичницата би можела да се употребува како продолжен вод (на пример за ламба)

Приклучна вредност: Всмукувач и приключен апарат макс. 16 А.

Со нагодувачот за број на вртежи ②d учинокот на всмукувањето може да биде бестепено прилагодено.

Прекинувач ②d за сигнал за минимален волумен на струја (свирка и трепкање) кај всмукувачи од типот „M“ и „X“. Во режимот „A“ или „AC“ се врши следната поставка во зависност од дијаметарот на цревото:

Внатрешен дијаметар на црево Позиција на прекинувач
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Не се врши регулација на бројот на вртежи. Всмукувачот секогаш работи со максимальниот број на вртежи.

Отворите за всмукување на електро-алатите се уште не се нормирани. Затоа на располагање стои адаптерот (гумен навој), којшто може да биде прилагоден на соодветниот електро-алат со кратење

РАБОТА

При употреба на цевката за држење, со шиберот за пропратен воздух може да се прилагоди моćноста на смукањето

Суво всмукување

Да се всмукува само со сув филтер, всмукувач и додатоци за всмукувачот да не остане залепен и да не закорави.

Кога се всмукуваат сағи, цемент, гипс, брашно или слични прашини, ви препорачуваме употреба на хартиена филтер қеса. Употребувајте хартиена филтер қеса секогаш заедно со касети за набран филтер

Влажно всмукување

Всмукување без хартиена филтер кеса. Филтер-касетите се наменети за водено всмукување. Вградениот сензор го ислучува моторот при полн сад. Испразнете го апаратот како што е опишано во >Празнење на садот<. Доколку апаратот не се исклучи, заштитата од повторно вклучување дејствува и понатаму. Дури по ислучување и повторно вклучување апаратот е повторно подготвен за работа

• Пред празнењето најпрво извадете го цревото за всмукување од течноста.
• Преку високата моїност на всмукување и формата на садот што овозможува струење можно е, по ислучувањето да се врати малку вода од цревото
• При следно суво всмукување употребете суви филтри.

При често менување меѓу суво и влажно всмукување ви препорачуваме употреба на втор комплет филтри, се претпочита полиестерни касети со набран филтер. Пред празнењето најпрво извадете го цревото за всмукување од течноста

Чистење на филтерот

Всмукувачите се опремени со електромагнетно чистење на филтерот, со којшто од филтер-касетите може да се истресе прашината што се лепи.

Рачно чистење

Најдоцна при светнување на индикаторот за волумен на струја ②с (предупредувачка ламбичка) или јавување на предупредувачкиот тон односно при намалена моćност во всмукувањето потребно е да се притисне истресувањето (позиција на прекинувач АС/прекинувач ②а ).

Автоматско чистење (автоматика на тресење)

Ваквото чистење на филтерот се врши автоматски. (Позиција на прекинувач АС/прекинувач ②а).

Празнење на садот

Дозволено само кај прашини со гранични вредности на експозиција (AGW's) > 1mg/m³.

Исклучете ②а, извади утикач ⑥, отвори ги затворачите ⑨. Горниот дел ① и цревото за всмукување извадете ги од садот ⑦. Превртете го садот.

Хартиена филтер кеса

За ставање односно вадење на филтерната кеса/кесата за празнење, извадете го горниот дел (поз. ①). За таа цел отворете ги страничните затворачи (поз. ⑨).

Хартиените филтер кеси употребувајте ги само за суво всмукување.

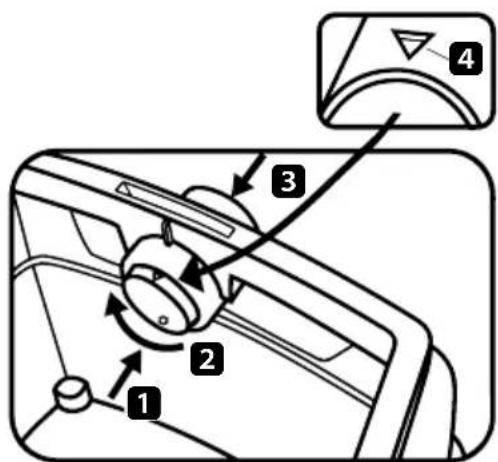

Ставање хартиена филтер кеса

• сад од 25 литри: втурнете ја прирабницата врз отворот за всмукување.
• 25 I специјален сад кај AC 1625 М смее да работи само со хартиени филтер кеси, кога се всмукуваат прашини со гранични вредности на експозиција (AGW's) > 0,1mg/m³.

Поставете го ротирачкиот вентил во отворот за всмукување со маркирањето ▲4 нагоре, ставете ја прирабницата врз отворот за всмукување

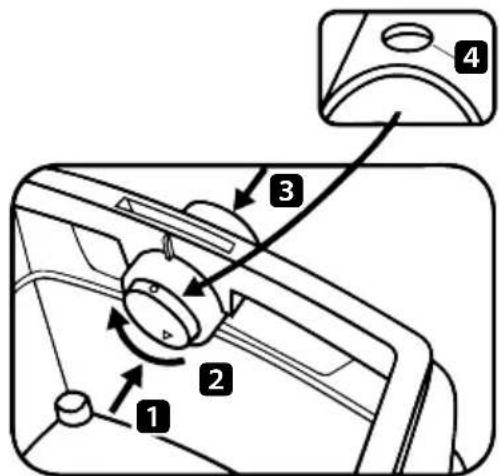

Ставање кеса од ПЕ за празнење и отстранување

УПАТСТВО: Само всмукувачите од класата „М“ и „Х“ со специјален сад и ротирачки вентил во отворот за всмукување се погодни за употреба на кеси од ПЕ за празнење и отстранување

Поставете го ротирачкиот вентил во отворот за всмукување со маркирањето 4 ● нагоре.

Втурнете ја прирабницата над отворот за всмукување, поставете го горниот отвор на кесата над работ од садот. Ставете го горниот дел на садот и затворете ги страничните затворачи

Употреба на ротирачкиот вентил:

Притискајте го ротирачкиот вентил од внатре кон надвор 1, завртете го 180° 2 (види маркирање 4) и однадвор преку отворот за всмукување повторно притиснете го кон внатре 3

Замена на пластичната кеса за празнење

Отстранете го цревото за всмукување, затворете го отворот за всмукување ⑧ со штопна ⑧а.

Извадете го горниот дел ①. Пред оставање включете го моторот за да може да се всмука евентуалната лебдечка прашина што пага. Затворете го кесето за празнење со лента за затворање.

Извлечете ја внимателно прирабницата од отворот за всмукување и затворете ја така што ќе заптива.

Отстранете го всмуканиот материјал согласно законските одредби.

ЧИСТЕЊЕ

УПАТСТВО: Киселина, ацетон и разредувачи можат да нагризаат делови од всмукувачот.

Исчистете ги садот и додатоците со вода.

Избришете го горниот дел со влажна крпа.

Оставете ги садот и додатоците да се исушат.

ОДРЖУВАЊЕ

Доколку се намалува учинокот во всмукувањето на всмукувачот, а чистењето на филтер-касетите ⑫ не го зголемува учинокот на всмукувањето (под претпоставка доколку садот ⑦ е празен и е извршена замена на хартиената филтер кеса ⑭), во тој случај е потребно да се изврши замена на филтер-касетите ⑫

Истресете ги филтер-касетите ⑭ уште еднаш пред замена на филтерот. Со паричка или сличен предмет свртете го затворачот ⑤ на блок-елементот ④ за 90° спротивно од насоката на стрелките на часовникот и притиснете го блок-елементот ④ кон назад. Подигнете го капакот и извлечете ги филтер-касетите ⑫ нагоре. Извадените филтер-касети веднаш озатворете ги во пластична кеса што не пропушта прашина и отстранете ги согласно прописите.

Ставете нови филтер-касети. Спуштете го капакот и аретирајте со лесно притискање

Доколку филтерот за заштита на моторот ⑬ е нечист, тоа упатува на неиспрани филтер-касети. Заменете ги филтер-касетите ⑫. Исперете го филтерот за заштита на моторот ⑬ под вода што тече, исушете го и ставете го повторно

Забелешка! Нивото на водата сензори чистат редовно и проверете за знаци на оштетување

Пречка Можнона отстранување
Намалување на учинокот при всмукување	Филтер нечистХартиен филтер полнСад полнЦевчиња, цевки или црево затнати	ИсчистиЗамениИспразниИсчисти
Всмукувачот не проработува	Ставен е утикачот во утичницата?Мрежата нема напон?Мрежниот кабел е во ред?Капакот е исправно затворен?Сензорот за вода е исклучен?Всмукувачот е во режим на приправност >АС<?	Ставете на >І< или >А>
Кесата од ПЕ за празнење и отстранување се всмукува на филтрите	Позиција на ротирачки вентил погрешна	Ставете го ротирачкиот вентил на позиција 4 •
Всмукувач од класа „М“ или „Х“: при ставен хартиен филтер прашина во садот	Позиција на ротирачки вентил погрешна	Ставете го ротирачкиот вентил на позиција 4 •

Не преземајте други зафати туку контактирајте ја централната работилница при службата за клиенти на SPIT.

Старите апарати содржат драгоцени материјали што се погодни за повторна обработка. Не го ставајте апаратот во вообичаениот куќен смет, туку отстранете го во соодветни стручни системи за собирање, на пример преку вашата комунална служба за отстранување смет преку вашата комунална служба за отстранување смет

TEHNIČKI PODACI

Nominalna vrijednost	1400	Vat (W)
Maks. snaga	1600	Vat (W)
Napon	110 / 220	V~
StruJa 6,5 A
Frekvencija	50 / 60	Herc
Protok vazduha*	64 l / s
Potpritisak*	260 hPa
DimenziJe (L x H x B) 550 x 550 x 400 mm
Kabl 6 m
Priključni vod kod usisivača sa utičnicom:	H07RR-F 3G1,5
Nivo buke	69,0 dB(A)

Nosite zaštitu sluha!

Atest

Elektrotehnički atesti je potrebno sprovoditi na osnovu propisa o sprečavanju nesreće na radu (BGV A3) i u skladu sa DIN VDE 0701 diol 1 i dio I 3. Ove kontrole su neophodne u skladu sa DIN VDE 0702 u ravnomjernim vremenskim razmacima i nakon remonta ili promjena.

Potrebno je najmanje jednom godišnje sprovesti kontrolu zaptivenosti na prašinu od strane proizvodača ili stručnog lica, npr. na oštećenja filtera, zaptivenosti usisivača, funkcionisanje kontrolnih lampica.

CE-RegistraciJa izJava

Na sopstvenu odgovornost izjavljujemo da je ovaj proizvod u skladu sa EZ-Uputstvima i mjerodavnim normama: Uputstvo za mašine 2006/42/EZ sa izmjenama, EMK-Uputstvo2004/108/EG sa izmjenama.. Usisivači su uspješno atestirani u skladu sa IEC/EN 60335-2-69

Paul van Beek General Manager

Ruben Bernaert Product Manager

ITW Heger Industriepark Cardijnlaan 3 B-8600 Diksmuide Belgien

PRIJE UPOTREBE

Овој прирачник треба секогаш да се чува заедно со алатот.

Spit ro задржува правото во кое било време да ги менува характеристиките на неговите производи. На фотографите можат да бидат прикажани опремата или приборот што се испорачуваат дополнително и не се вклучени во стандардната верзија.

Spit zadržava pravo da izmeni karakteristike proizvoda u bilo kom trenutku. Na fotografijama su možda prikazani oprema ili pribor koji se isporučuju kao opcije i kojih nema kod standardnih verzija.
