NÁVOD K OBSLUZE AC1625 Spit

1	Horní část
2	Funkční deska (podle vybavení přístroje)
2a	Otočný spínač Zap/Vyp/ Automatika/ vibrátor
2b	Zásuvka pro elektrické nářadí
2c	Indikátor objemového proudu
2d	Regulátor otáček/nastavitelný spínač
3	Vstup chladícího vzduchu
4	Západka
5	Uzávěr
6	Připojovací vedení
7	Nádrž
8	Sací otvor
8a	Zátka s řetízkem
9	Západkové uzávěry
10	Kolečka
11	Pojezdová kolečka
12	Filtrační kazety
13	Ochranný filtr motoru
14	Papírový filtrační sáček
15	Plastový vyprazdňovací sáček

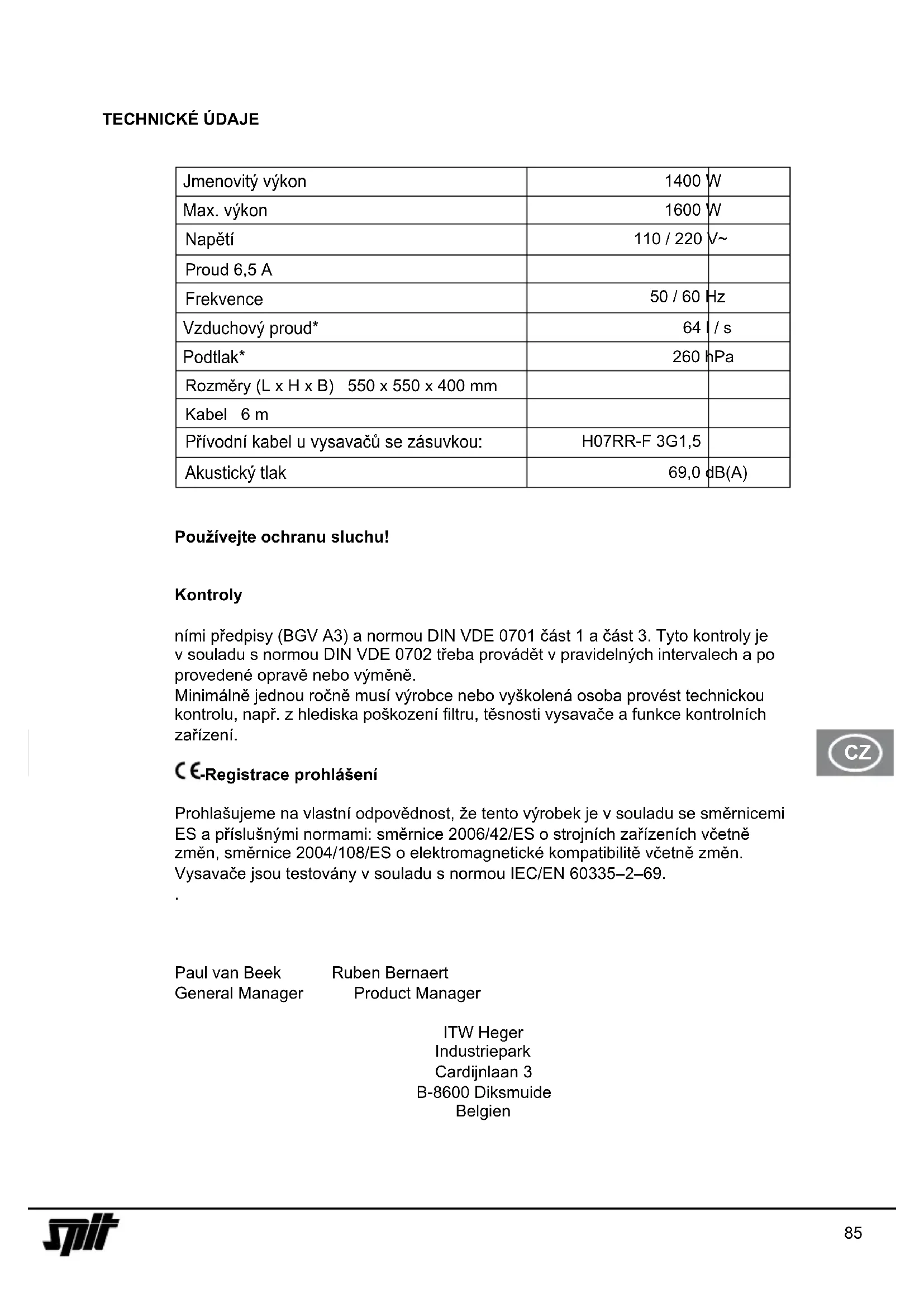

Jmenovitý výkon	1400 W
Max. výkon	1600 W
Napětí	110 / 220 V~
Proud 6,5 A
Frekvence	50 / 60 Hz
Vzduchový proud*	64 l / s
Podtlak*	260 hPa
Rozměry (L x H x B) 550 x 550 x 400 mm
Kabel 6 m
Přívodní kabel u vysavačů se zásuvkou:	H07RR-F 3G1,5
Akustický tlak	69,0 dB(A)

Používejte ochranu sluchu!

Kontroly

ními předpisy (BGV A3) a normou DIN VDE 0701 část 1 a část 3. Tyto kontroly je v souladu s normou DIN VDE 0702 třeba provádět v pravidelných intervalech a po provedené opravě nebo výměně.

Minimálně jednou ročně musí výrobce nebo vyškolená osoba provést technickou kontrolu, např. z hlediska poškození filtru, těsnosti vysavače a funkce kontrolních zařízení.

CE-Registrace prohlášení

Prohlašujeme na vlastní odpovědnost, že tento výrobek je v souladu se směrnicemi ES a příslušnými normami: směrnice 2006/42/ES o strojních zařízeních včetně změn, směrnice 2004/108/ES o elektromagnetické kompatibilitě včetně změn. Vysavače jsou testovány v souladu s normou IEC/EN 60335–2–69.

Paul van Beek General Manager

Ruben Bernaert Product Manager

ITW Heger Industriepark Cardijnlaan 3 B-8600 Diksmuide Belgien

PŘED POUŽITÍM

Při vybalování zkontrolujte, zda je dodávka kompletní a zda nedošlo během přepravy k poškození přístroje.

Před použitím by měli být uživatelé informováni, poučeni a vyškoleni s ohledem na použití vysavače a látky, na které má být vysavač použit, včetně bezpečného postupu při odstraňování zachyceného materiálu.

OBLASTI POUŽITÍ

Pro mokré a suché odsávání

Odsávače třídy nasávání M jsou vhodné k nasávání/ odsávání suchého nehořlavého prachu, nehořlavých kapalin, dřevěného prachu a nebezpečného prachu s AGW's ≥ 0,1 mg/m³.

Odsávače třídy nasávání H jsou vhodné k nasávání/odsáván suchého nehořlavého prachu, rakovinotvorných a choroboplodných, částic jakož i nehořlavých kapalin, dřevěného prachu a zdravotně závadného prachu s hodnotami AGW's < 0,1 mg/m³.

UVEDENÍ DO PROVOZU

Přístroj zapnete/vypnete pomocí spínače ②a v horní části ① (resp. přepnete na automatický provoz).

Ovládací panel

Podle výbavy jsou volitelné následující funkce a nastavení

0 = odsávač >Vyp<

I = odsávač >Zap<

A = Provozní pohotovost pro zapínací/vypínací automatiku (odsávač se zapne a vypne od elektrického nástroje)

AC = pohotovostní režim jako „A“ plus automatické čištění filtru

Zásuvka ②b je určená na připojení elektrického nástroje.

Pozor! Elektrický nástroj musí být při napájení vypnutý. Zásuvka je při zastrčené síťové zástrčce vždy pod napětím, nezávisle na poloze spínače. V poloze spínače „0,, by se tak mohla zásuvka využít jako prodlužovací vedení (napfi. pro osvětlení).

Přípojná hodnota: odsávač a připojený přístroj max. 16 A.

S regulátorem otáček ②d lze sací výkon plynule přizpůsobovat.

Nastavitelný spínač ②d pro minimální objemový proud (houkačka a světlo) při odsávačích třídy „M“ a „H“.V režimu „A“ anebo „AC“ se v závislosti na průměru hadice uskutečňuje následující nastavení:

Nedochází k žádnému regulování frekvence otáčení. Odsávač funguje vždy s maximálním počtem otáček

Vnitřní průměr hadice Poloha spínače
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Odsávací otvory elektrických nástrojů ještě nejsou normované.

Proto je k dispozici adaptér (prýžová tryska anebo prýžový nástavec), který se může zkrácením přizpůsobit na příslušný elektrický nástroj.

Práce

Při použití trubky s násadou je možné sací výkon přizpůsobit pomocí ventilu na přídavný vzduch.

Suché odsávání

Odsávejte pouze se suchým filtrem, nástroji a příslušenstvím, aby prach nezůstal přilepený a inkrustovaný. Pokud se nasávají saze, cement, sádra, mouka anebo podobný prach, doporučujeme nasadit papírový filtrační sáček.

Papírový filtrační sáček nasaite vždy ve spojení s filtračními vložkami.

Mokré odsávání

Odsávejte bez papírového filtračního sáčku. Na mokré odsávání jsou vhodné filtrační kazety.

Zabudovaný senzor vypne motor při plné nádrži. Přístroj vyprázdněte, jak je uvedeno pod bodem >Vyprázdnění nádrže<. Pokud se přístroj nevypne, zůstane nadále účinná ochrana proti opětovnému zapnutí. Až po vypnutí a opětovném zapnutí je přístroj opět připravený na provoz.

• Před vyprazdňováním nejdříve vyjměte sací hadici z kapaliny.
• Vysokým sacím výkonem a tvarem nádrže příznivým pro proudění, se může po vypnutí vrátit z hadice trochu vody.
• Při následném suchém odsávaní použijte suché filtry. Při častém střídání suchého a mokrého odsávání vám doporučujeme, abyste použivali druhou sadu filtrů, přednostně polyesterové filtrační kazety.

Čistění filtru.

Odsávače jsou vybavené elektromagnetickým čistěním filtru, kterým se může ze skládaných filtračních vložek setfiást přilepený prach.

Ruční čistění

Nejpozději při rozsvícení se indikátoru objemového proudu ②c (světelná výstraha) anebo při zaznění výstražného tónu, příp. při zhoršujícím se sacím výkonu by se mělo uvést do činnosti vibrování (poloha spínače AC/spínač ②a

Automatické čistění (vibrační automatika).

Toto čištění filtru je automatická. (poloha spínače AC/spínač ②a).

Vyprázdnění nádrže

Schválené pro prach s hodnotami AGW's > 1mg/m³.

Vypněte ②a, vytáhněte zástrčku ⑥, otevřete západkové uzávěry ⑨. Horní část ① a sací hadici vyjměte z nádrže ⑦. Nádrž vyklopte.

Papírový filtrační sáček

K vložení pfíp. vyjmutí filtračního sáčku/vyprazdňovacího sáčku sejměte horní část ①. Otevřete příslušné boční uzávěry ⑨. Papírové filtrační sáčky používat pouze na suché odsávání.

Nasazení papírového filtračního sáčku

• 25 l zásobnik: Přírubu posuňte přes nasávací otvor.
• AC 1625 M se smějí používat pouze s papírov úmi filtračními sáčky, pokud sa nasává prach s expozičními hodnotami (AGW's) > 0,1mg/m³

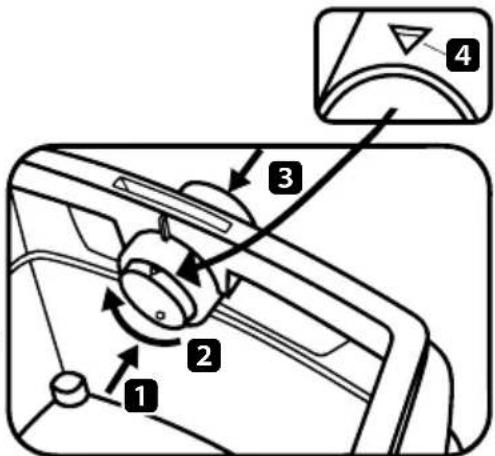

Otočnou zarážku do nasávacího otvoru s označením ▲4 směrem nahoru, přírubu posuňte přes nasávací otvor

Výměna papírového filtračního sáčku

Přírubu opatrně vytáhněte z otvoru nasávání a zavřete ji. Před odstavením zapněte motor, aby se mohl vysát případně polétavý prach.

Nasátý materiál zlikvidujte podle zákonných ustanovení.

Plastový vyprazdňovací sáček

K použití plastových vyprazdňovacích sáčků jsou vhodné pouze odsávače M a H se speciálním zásobníkem a otočnou zarážkou v nasávacím otvoru typů AC 1625 M.

Otočnou zarážku v nasávacím otvoru s kulatým značením ● 4 nastavte nahoru

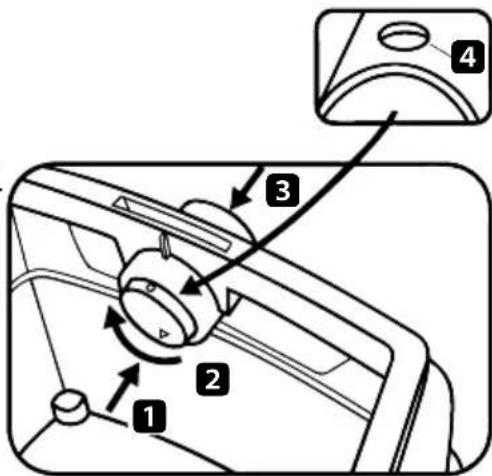

Otočnou zarážku zatlačte zevnitř směrem ven 1, pootočte ji o 180° 2 (viz značku 4) a zevně ji přes nasávací hrdlo opět zatlačte směrem dovnitfi 3.

Přírubu posuňte přes sací hrdlo, horní otvor sáčku položte přes okraj nádrže.

Výměna plastového vyprazdňovacího sáčku

Odstraňte sací hadici, uzavřete nasávací otvor ⑧ Zátkou ⑧a. Sejměte horní část. Před odložením sací hadice na podlahu zapněte motor, aby se mohl vysát případně polétavý prach.

Vyprazdňovací sáček uzavřete pomocí uzavíracího pásku. Přírubu opatrně vytáhněte z nasávacího otvoru a těsně ji zavřete.

Nasátý materiál zlikvidujte podle zákonných předpisů.

ČISTĚNÍ

Nádrž a příslušenství vyčistěte vodou. Horní část ① utfiete vlhkou hadérkou.

Nádrž a příslušenství nechejte vysušit.

!

ÚDRŽBA.

Pokud se sací výkon odsávače snižuje, a ani vyčistění filtračních kazet ⑫ sací výkon nezvýší, (s předpokladem, že nádrž ⑦ je vyprázdněná a papírový filtrační sáček ⑭ je vyměněný), potom je zapotfiebí vyměnit filtrační kazety ⑫

U filtračních kazet ⑫ zaktivovat před výměnou filtru ještě jednou postup vibrování. Mincí anebo podobným předmětem otočte uzávěr ⑤ na západce ④ o 90° proti směru pohybu hodinových ručiček a západku ④ zatlačte směrem dozadu. Kryt vyklopte a filtrační kazety ⑫ vyjměte směrem nahoru. Vyjmuté filtrační kazety ihned uzavřete v prachotěsném plastovém sáčku a zlikvidujte podle zákonných předpisů. Nasaite nové filtrační kazety. Kryt sklopte a zajistěte lehkým stlačením.

Pokud je ochranný filtr motoru ⑬ znečištěný, znamená to, že jsou poškozené filtrační kazety. V takovém případě filtrační kazety vyměňte. Ochranný filtr motoru propláchněte pod tekoucí vodou, usušte a opět nasaíte

Upozornění: Pravidelně čistěte snímače hladiny vody a kontrolujte je z hlediska poškození.

POMOC V PŘÍPADĚ PORUCHY

Porucha Možná příčina Odstranění
Pokles sacího výkonu	Filtr je znečištěnýPapírový filtr je plnýZásobník je plnýHubice, trubka nebo hadice jsou ucpané	Vyčistěte filtr.Vyměňte filtr.Vyprázdněte zásobník.Vyčistěte je.
Vysavač se nespustí	Je síťová zástrčka zapojená v zásuvce?Není síť odpojená od napětí?Je síťový kabel v pořádku?Je víko správně uzavřené?Je snímač vody vypnutý?Je vysavač v pohotovostním režimu „AR“?	Nastavte spínač do polohy „l“ nebo „A“
Polyetylenový sáček pro vyprazdňování a likvidaci prachu se přisává na filtry	Chybná poloha otočného šoupátka	Nastavte otočné šoupátko do polohy4 •
Vysavače třídy M nebo H: u vloženého papírového filtru se v zásobníku nachází prach	Chybná poloha otočného šoupátka	Nastavte otočné šoupátko do polohy4 ▲

Neprovádějte žádné další zásahy, ale obraťte se na centrální zákaznickou službu.

Staré přístroje obsahují cenné materiály, které jsou vhodnék opětovnému zpracování. Přístroj neodkládat k běžnému domácímu odpadu, nýbrž nechat zlikvidovat prostřednictvím vhodných sběrných systémů.

Menovitý výkon	1400 W
Max. výkon	1600 W
Napätie	110 / 220 V~
Prúd 6,5 A
Frekvencia	50 / 60 Hz
Vzduchový prúd*	64 l / s
Podtlak*	260 hPa
Rozmery (L x H x B) 550 x 550 x 400 mm
Kábel 6 m
Pripojovací výkon na vysávačoch so zástrčkou:	H07RR-F 3G1,5
Akustický tlak	69,0 dB(A)

Nastavitelný spínač ②d pre minimálny objemový prúd (húkačka a svetlo) pri odsávačoch triedy „M“ a „H“.

Vyprázdnenie zásobníka

Schválené výlučne pre prach s hodnotami AGW > 1 mg/m³.

Vypnite ②a, vytiahnite zástrčku ⑥, otvorte západkové uzávery ⑨. Hornú čast' ① a saciu hadicu vyberte zo zásobníka ⑦. Zásobník vyklopte.

Plastové vyprázdňovacie vrecko

Odstráňte saciu hadicu, uzatvorte nasávací otvor ⑧ zátkou ⑧a.

Upozornenie: Senzory stavu vody pravidelne čistite a skontrolujte ich na známky poškodenia.

SAMOSTATNÁ POMOC PRI PORUCHÁCH

Tento návod se musí vždy uschovávat s nástrojem.

Společnost Split si vyhrazuje právo kdykóliv změnit charakteristiky. Na fotografich může být vybavení nebo příslušenství, které se dodává jako volitelné doplňky a není součástí standardních variant.
