NÁVOD K OBSLUZE AC1630P Spit
Návod na obsluhu 151
Uputstvo za upotrebu 161
Uputa za uporabu 171
| 1 | Rukojeť víka |
| 2 | Rukojeť |
| 3 | Ovládací panel * |
| 4 | Otočný spínač * |
| 5 | Indikace stavu naplnění * |
| 6 | Zásuvka * |
| Regulace otáček */ Nastavení průměru sací nádice * |
| 10 | Západka |
| 11 | Sací hrdlo |
| 12 | Otočné šoupátko * |
| 13 | Řídící kolečko |
| 14 | Zásobník |
| 15 | Kolo |
| 16 | Uzávěr |
| 17 | Kryt motoru |
| 18 | Nosná deska |
| 19 | Víko |
| C | Kazety se skládaným filtrem | G | Papirový sáček |
| D | Mot Ochranný filtr motoru orskyddsfilter | H | Polyetylenový sáček pro vyprazdňování a likvidaci prachu |

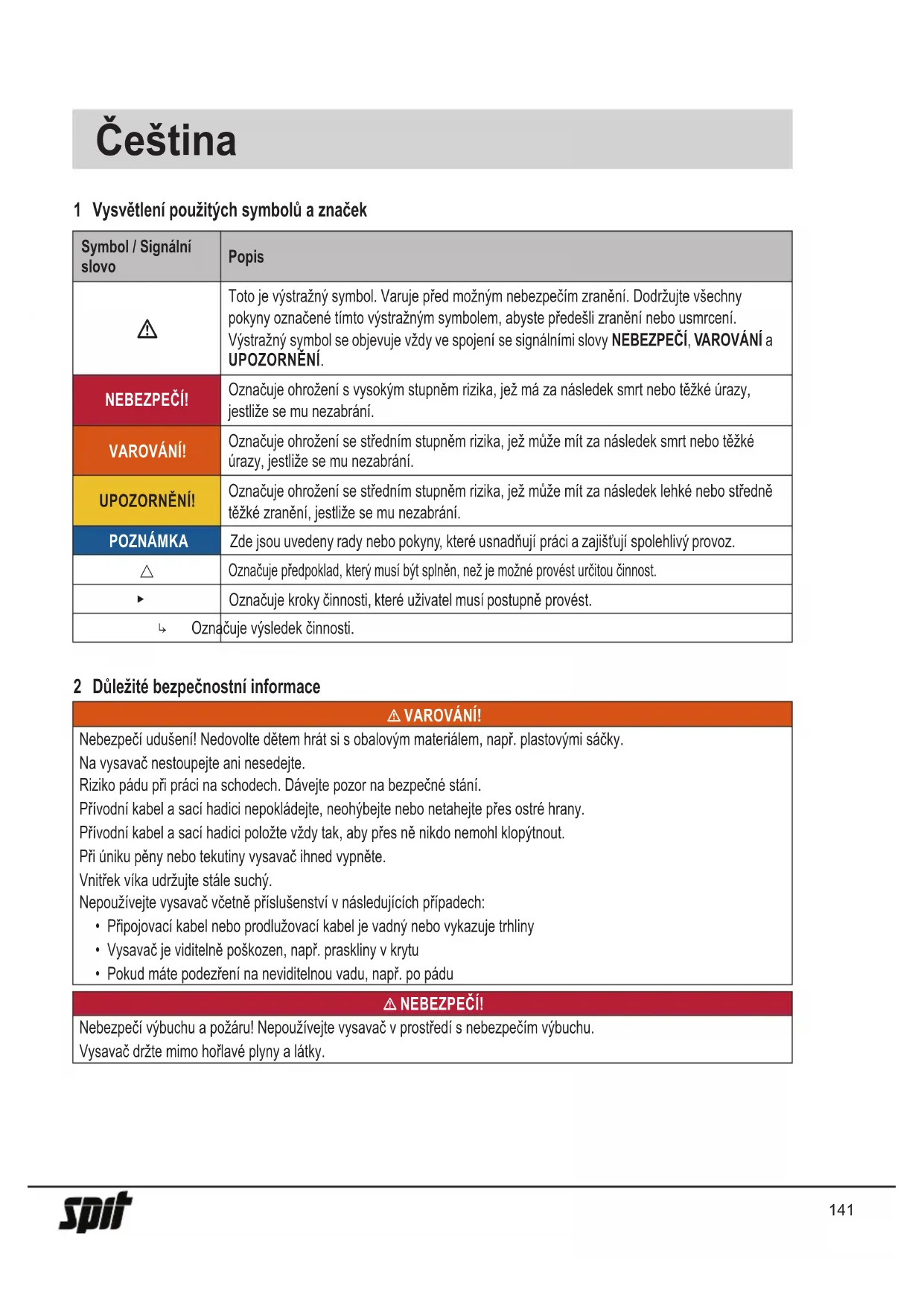

1 Vysvětlení použitých symbolů a značek
| Symbol / Signální slovo | Popis |
| Toto je výstražný symbol. Varuje před možným nebezpečím zranění. Dodržujte všechny pokyny označené tímto výstražným symbolem, abyste předešli zranění nebo usmrcení.Výstražný symbol se objevuje vždy ve spojení se signálními slovy NEBEZPEČÍ, VAROVÁNÍ a UPOZORNĚNÍ. |
| NEBEZPEČÍ! | Označuje ohrožení s vysokým stupněm rizika, jež má za následek smrt nebo těžké úrazy, jestliže se mu nezabrání. |
| VAROVÁNÍ! | Označuje ohrožení se středním stupněm rizika, jež může mít za následek smrt nebo těžké úrazy, jestliže se mu nezabrání. |
| UPOZORNĚNÍ! | Označuje ohrožení se středním stupněm rizika, jež může mít za následek lehké nebo středně těžké zranění, jestliže se mu nezabrání. |
| POZNÁMKA | Zde jsou uvedeny rady nebo pokyny, které usnadňují práci a zajišťují spolehlivý provoz. |
| | Označuje předpoklad, který musí být splněn, než je možné provést určitou činnost. |
| ▶ | Označuje kroky činnosti, které uživatel musí postupně provést. |
| ↳ Označuje výsledek činnosti. |
2 Důležité bezpečnostní informace
| ⚠️ VAROVÁNÍ! |
| Nebezpečí udušení! Nedovolte dětem hrát si s obalovým materiálem, např. plastovými sáčky.Na vysavač nestoupejte ani nesedejte.Riziko pádu při práci na schodech. Dávejte pozor na bezpečné stání.Přívodní kabel a sací hadici nepokládejte, neohýbejte nebo netahejte přes ostré hrany.Přívodní kabel a sací hadici položte vždy tak, aby přes ně nikdo nemohl klopýtnout.Při úniku pěny nebo tekutiny vysavač ihned vypněte.Vnitřek víka udržujte stále suchý.Nepoužívejte vysavač včetně příslušenství v následujících případech:Připojovací kabel nebo prodlužovací kabel je vadný nebo vykazuje trhlinyVysavač je viditelně poškozen, např. praskliny v krytuPokud máte podezření na neviditelnou vadu, např. po pádu |
| ⚠️ NEBEZPEČÍ! |
| Nebezpečí výbuchu a požáru! Nepoužívejte vysavač v prostředí s nebezpečím výbuchu.Vysavač držte mimo hořlavé plyny a látky. |
⚠️ NEBEZPEČÍ!
Nebezpečí výbuchu a požáru! Nepoužívejte vysavač na vysávání v následujících případech:
- hořlavých nebo výbušných rozpouštědel
- materiálů namočených v rozpouštědlech
- potenciálně výbušného prachu
- kapalin jako je benzín, olej, alkohol, ředidla
- materiálů teplejších než 60 °C
⚠️ VARÓVÁNÍ!
Neodborně opravené přístroje představují pro uživatele nebezpečí. Opravy smějí provádět pouze odborníci, např. servisní technik. Používejte pouze originální náhradní díly.
⚠️ VAROVÁNÍ!
Zásuvku umístěnou na vysavači používejte pouze pro účely uvedené v návodu k obsluze.
V připadě použití v rozporu s účelem, neodborné obsluhy nebo opravy nepřebírá výrobce záruku za vzniklé škody.
Nepoužívejte poškozené prodlužovací kabely.
Je-li přívodní kabel vysavače poškozený, je nutné ho vyměnit za speciální přívodní kabel, který lze objednat u výrobce nebo jeho zákaznické služby.
Dejte pozor, aby se rotující elektrické kartáče nedostaly do styku s přívodním kabelem.
Napětí na typovém štítku musí být shodné se síťovým napětím.
Po každém použití a před každou údržbou vysavač vypněte a vytáhněte síťovou zástrčku ze zásuvky.
Tahejte vždy za síťovou zástrčku, ne za přívodní kabel.
Síťovou zástrčku nikdy nezapojujte nebo nevytahujte ze zásuvky mokrýma rukama.
Napájení musí být jištěné pomocí pojistky se vhodnou intenzitou proudu.
Nikdy vysavač neotvírejte při dešti nebo bouřce venku.
Skladujte vysavač v suchu a chráněný před mrazem.
⚠️ VAROVÁNÍ!
Stroje na odstraňování prachu jsou testovány podle normy DIN EN 60335-2-69 a rozděleny do tříd prašnosti.
Vysavače třídy prašnosti L jsou vhodné pro vysávání suchých, nehořlavých, zdravotně nezávadných prachů s mezními hodnotami pro pracoviště > 1 mg/m³.
Vysavače třídy M jsou vhodné k vysávání/odsávání suchých, nehořlavých prachů, nehořlavých kapalin, dřevěných prachů a nebezpečných prachů s mezními hodnotami na pracovišti ≥ 0,1 mg/m³.
Vysavače třídy H jsou vhodné k vysávání/odsávání suchých, nehořlavých prachů, rakovinotvorných a choroboplodných částic, nehořlavých kapalin, dřevěných prachů a prachů ohrožujících zdraví s všemi limity mezními hodnotami na pracce višti.
⚠️ VAROVÁNÍ!
Vysavače třídy prašnosti H-azbest jsou vhodné pro vysávání a extrakci prachu obsahujícího azbest. Dodržujte národní předpisy pro provoz a údržbu nástrojů pro odstraňování azbestu.
⚠️ VARÓVÁNÍ!
Tento stroj nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi.
Na děti je třeba dohlédnout, aby si s přístrojem nehrály.
Hubicí, hadicí nebo trubkou nemiřte na lidi nebo zvířata.
⚠️ VAROVÁNÍ!
Používejte pouze kartáče dodávané s vysavačem nebo uvedené v návodu k obsluze.
Použití jiných kartáčů může ohrozit bezpečnost.
Při použití v potravinářském průmyslu: Po použití ihned očistěte vysavač a dezinfikujte jej, aby nedošlo k mikrobiální kontaminaci.
Pro vyčištění nepoužívejte žádné parní trysky ani vysokotlaké čističe.
Vysavač používejte pouze pod dohledem.
V případě delšího přerušení práce odpojte vysavač od elektrické sítě.
Nečistěte filtrační kazeta pomocí stlačeného vzduchu.
Před začátkem používání vysavače si pečlivě přečtěte návod k obsluze. Provozní příručka obsahuje důležité pokyny pro bezpečnost, uvedení do provozu, provoz, údržbu a péči. Udržujte návod k obsluze na bezpečném místě a v případě, že prodáte přístroj, předejte jej dalšímu majiteli.
Výrobce si vyhrazuje právo na změny týkající se konstrukce a vybavení.
Provádění jiných prací, než které jsou popsány v tomto návodu k obsluze, je zakázáno.
Tento stroj je určen pro komerční využití, například pro použití v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářich a k pronájmu.
Před použitím
Při vybalování zkontrolujte, zda je dodávka kompletní a zda nedošlo během přepravy k poškození přístroje.
Před použitím by měli být uživatelé informováni, poučeni a vyškoleni s ohledem na použití vysavače a látky, na které má být vysavač použit, včetně bezpečného postupu při odstraňování zachyceného materiálu.
3 Zobrazovací a ovládací prvky
| Poloha spínače Funkce | Popis | |
| 0 |  | Vysavač vypnutý. -Zásuvka pod napětím | |
| I |  | Vysavač zapnutý | -Zásuvka pod napětím-Automatická vibrační funkce Vyp |
| A |  | Pohotovostní provoz | -Zásuvka pod napětím-Automatická vibrační funkce Vyp |
| AC |  | Pohotovostní provozAutomatická vibrační funkce | -Zásuvka pod napětím-Automatická vibrační funkce Zap-Vysavač je zapnut a vypnut pomocí připojeného elektrického/pneumatického nástroje* v zásuvce |
| | Automatická vibrační funkce | -Automatická vibrační funkce Zap; 2min |
| | Indikátor úrovně plnění* | - Indikátor úrovně plnění se rozsvítí, když je nádrž plná a / nebo je sací hadice zablokována. U vysavačů s třídou prachu M a H je také vydán akustický signál |
| | Nastavení průměru sací hadice * | -U vysavačů tříd M-/H-/H-azbest se pro monitorování objemového průtoku spustí zvukový výstražný signál, pokud rychlost vzduchu klesne pod 20 m/s |
| | Nastavení rychlosti motoru* | -Seřídte sací výkon regulátorem otáček |
*podle varianty vybavení vysavače
4 Uvedení do provozu
4.1 Před každým použitím
Ujistěte se, že jsou splněny následující podmínky:
△ Vysavač, síťový kabel, sací hadice a příslušenství nejsou poškozeny.
△ Všechny filtry byly vloženy a nejsou poškozeny.
4.2 Zapnutí a vypnutí
Zásuvka na vysavači zůstává vždy pod napětím, bez ohledu na polohu hlavního spínače.
⚠️ VAROVÁNÍ!
Nebezpečí úrazu při automatickém spuštění elektrického přístroje!
▶ Před připojením k vysavači vypněte elektrický přístroj nebo vysavač.
POZNÁMKA
Je-li spínač v poloze >0<, může být zásuvka na vysavači použita jako prodlužovací kabel.
⚠️ Přípojná hodnota: vysavač + připojený přístroj (maximálně 2000 W) max. 16 A.
4.2.2 Zapnutí vysavače
Funkce viz „3 Zobrazovací a ovládací prvky“ na stránce 144.
Zasuňte zástrčku do zásuvky.
▶ Nastavte spínač do polohy >I<.
Vysavač se okamžitě spustí.
nebo:
▶ Nastavte spínač do polohy >AAC <.
Vysavač je v pohotovostním režimu pro elektrický přístroj.
4.2.3 Nastavení průměru sací hadice \*
▶ Nastavení průměru sací hadice na vypínači.
⚠ UPOZORNĚNÍ!
Přepínač voliče pro minimální průtokový signál (houkačka a světlo) u vysavačů s třídami prachu „M“ a „H“
V režimech >A< a >AC< se provede následující nastavení v závislosti na průměru hadice:
| Přepínač provnitřní průměr sací hadice | Průtok vzduchu |
| 35 mm | 70 l/s |
| 27 mm | 41 l/s |
| 21 mm | 25 l/s |
| Není provedena žádná regulace otáček. Vysavač vždy běží s max.počtem otáček. |
4.2.4 Seřízení sacího výkonu\*
▶ Nastavte otáčky motoru na spínači. nebo
▶ Nastavte pomocný vzduchový kluzák na rukojeti trubice.
4.2.5 Vypnutí vysavače
▶ Nastavte spínač do polohy >0<.
→ Vysavač je vypnutý.
▶ Po vypnutí vytáhněte síťovou zástrčku.
▶ Připojte síťový kabel.
▶ Sítový kabel připojte na kabelový hák.
- Sací trubici skladujte zasunutím do držáku příslušenství* na zadní stěně nádoby.
Umístěte konce sací hadice tak, aby neunikaly částice nečistot.
▶ Demontujte nářadí.
5 Provozní režimy
5.1 Suché vysávání
Vysávejte pouze se suchým filtrem, vysavačem a příslušenstvím, aby se prach nezachytával a neucpával hadici.
Při vysávání sazí, cementu, sádry nebo podobných prachů: Vložte PE odpadní sáček do nádoby na nečistoty.
Vždy používejte odpadní sáčky v kombinaci se složenými filtračními patronami.
POZNÁMKA
Vysavače třídy M, H a H-Asbest jsou přednostně určeny k suchému vysávání.
5.2 Nasávání kapalin
⚠️ VAROVÁNÍ!
Nebezpečí úrazu elektrickým proudem!
Při úniku pěny nebo tekutiny vysavač ihned vypněte.
▶ Vyprázdněte zásobník, popř. kazetu se skládaným filtrem.
POZNÁMKA
Pravidelně čistěte snímače hladiny vody (1) a kontrolujte je z hlediska poškození.
▶ Vysávat bez rounového filtračního sáčku.
Kazety skládaného filtru jsou vhodné pro mokré vysávání.
Vestavěný senzor vypne motor v případě plné nádoby. Obsluha vysavače může být při naplněné nádobě ovlivněna.
- Prázdný kontejner (viz „7 Vyprázdnění kontejneru“ na stránce 146).
POZNÁMKA
Není-li vysavač vypnutý, zůstane ochrana proti opětovnému spuštění i nadále aktivní. Vysavač je opět připravený k provozu až po vypnutí a opětovném zapnutí.
▶ Před vyprázdněním nejdříve vyjměte sací hadici z kapaliny.
▶ V důsledku vysokého sacího výkonu a proudově přiznivého tvaru zásobníku může po vypnutí z hadice uniknout malé množství vody.
Při následném suchém vysávání použijte suché filtry.
POZNÁMKA
Při častém střídání suchého a mokrého vysávání doporučujeme používat druhou sadu filtrů, přednostně polyesterové kazety se skládaným filtrem.
5.3 Sání materiálů obsahujících azbest
Pro vysávání materiálů obsahujících azbest mohou být použity pouze vysavače třídy prašnosti H-azbest.
Pracujte pouze se suchým filtrem, vysavačem i příslušenstvím, abyste zabránili nalepení a následnému zatvrdnutí prachu.
Při sání materiálů obsahujících azbest: Do nádoby na nečistoty vložte PE sáček na vyprázdnění nebo rounový filtrační sáček.
▶ Vždy používejte filtrační sáčky v kombinaci se složenými filtračními patronami.
POZNÁMKA
Vysavače třídy H-azbest by měly být používány pokud možno jako vysavače na suchý prach.
⚠️ VAROVÁNÍ!
Zdravotní riziko!
Azbestová vlákna ve vzduchu.
▶ Větrejte pracovní prostor dostatečným množstvím vnějšího vzduchu (čerstvého vzduchu).
▶ Veďte nebo čistěte odsávaný vzduch takovým způsobem, aby se azbestová vlákna nedostala do vzduchu vdechovaného ostatními osobami.
Při filtrování odsávaného vzduchu přepravujte veškerý prach v prachotěsných nádobách.
▶ Nepřelévejte prach.
Pokud existuje možnost uvolnění azbestových vláken:
▶ Absorbujte azbestová vlákna na výstupu nebo v místě původu.
Potom odstraňte azbestová vlákna v souladu s nejnovějšími postupy a bez ohrožení osob či životního prostředí.
Není-li možná úplná absorpce azbestových vláken:
- Dodržujte dodatečná opatření pro větrání v souladu s nejnevěj šími postupy.
Po dokončení práce:
▶ Pečlivě vyčistěte nástroje, včetně sacích trubek a pracovního vybavení.
▶ Pečlivě vyčistěte pracovní oblast.
▶ Navlhčete a řádně odstraňte předměty kontaminované azbesto vými vlákny, které nelze vyčistit.
Po vyčištění:
Dostatečně vyvětrejte pracovní prostor.
6 Trvalé čištění filtru
Vysavač je vybaven elektromagnetickým čisticím systémem filtrů, který lze použít k čištění jakéhokoli připojeného prachu z filtračních patron.
Složené filtrační kazeta jsou střídavě čištěny jeden po druhém, także je zajištěno nepřetržité fungování.
7 Vyprázdnění kontejneru
POZNÁMKA
Přípustné pouze u prachů s mezními hodnotami na pracovišti > 1 mg/m ^3 .
▶ Vypněte vysavač, vytáhněte síťovou zástrčku ze zásuvky.
▶ Otevřete uzávěry.
▶ Odejměte ze zásobníku víko a sací hadici.
▶ Vyprázdněte zásobník.
7.1 Zlikvidujte fleecový filtrační sáček
▶ Vypněte vysavač.
▶ Odpojte síťovou zástrčku.
▶ Používejte vhodnou masku pro dýchání.
▶ Odstraňte sací hadici.
▶ Uzavřete zásuvku víčkem.
▶ Otevřené boční západky.
▶ Odstraňte horní část.
▶ Opatrně vytáhněte přírubu ze sacího otvoru a uzavřete přírubu.
Zlikvidujte shromážděný materiál v souladu se zákonnými požadavky.
7.2 Zlikvidujte sáček na vypouštění a likvidaci PE
▶ Nastavte spínač do polohy >AC<.
→ Skládané patrony se automaticky vyčistí.
Zbytkový prach ve filtrech spadne do sáčku.
▶ Vypněte vysavač.
▶ Odpojte síťovou zástrčku.
▶ Používejte vhodnou masku pro dýchání.
▶ Odstraňte sací hadici.
▶ Uzavřete zásuvku víčkem.
▶ Otevřené boční západky.
▶ Odstraňte horní část.
Polyetylenový sáček pro vyprazdňování a likvidaci prachu opatrně uzavřete pomocí přiložené pásky.
Stáhněte opatrně přírubu ze sacího hrdla a uzavřete ji
Polyetylenový sáček pro vyprazdňování a likvidaci prachu opatrně vyjměte ze zásobníku
- Nasátý prach zlikvidujte v souladu se zákonnými předpisy.
7.3 Vložte fleecový filtrační sáček
POZNÁMKA
Použijte fleecové filtrační sáčky pro suché vysávání.
Přírubu kompletně zasuňte přes sací otvor.
POZNÁMKA

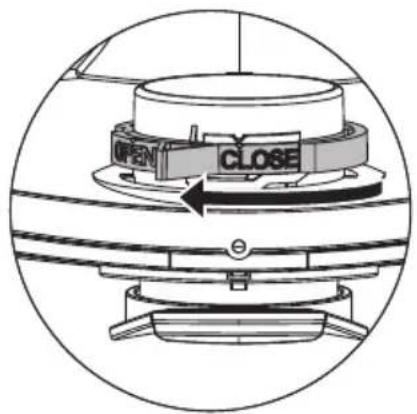

Ovládání rotačního sklíčka
Otočte červeným otočným kolečkem dovnitř do polohy CLOSE na doraz na značce ▲.
7.4 Vložte sáček na vyprázdnění a odstraňování PE\*
POZNÁMKA
Pouze vysavače s třídou prachu M a H se speciálními nádobami a rotační západkou v sacím potrubí typu iPulse M, iPulse H a iPulse H-azbest jsou vhodné pro použití sáčků na vyprázdnění a likvidaci PE.
POZNÁMKA

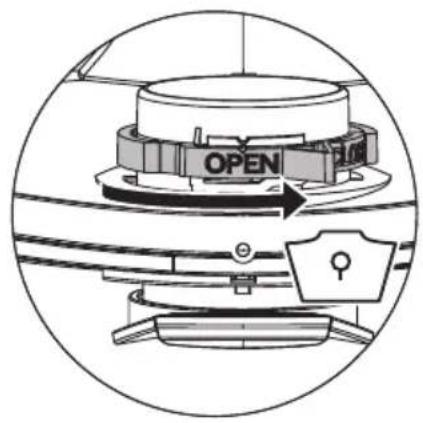

Ovládání rotačního sklíčka
Otočte červeným otočným kolečkem dovnitř do polohy OPEN na doraz na značce ▲.
▶ Přesuňte přírubu zcela přes sací otvor.
Umístěte horní otvor vaku přes okraj kontejneru.
8.1 Změna složených filtračních patron
▶ Před výměnou filtrů vyčistěte filtrační kazpatrony.
Otočte zámek na západku o 90° proti směru hodinových ručiček s mincí nebo podobným předmětem a zatlačte západku dozadu.
▶ Odklopte kryt
- Výjmuté kazety se skládaným filtrem ihned uzavřete do prachotěsného plastového sáčku a zlikvidujte v souladu s předpisy.
▶ Vložte nové kazety se skládaným filtrem.
Zvedněte uzavírací třmen, sklopte kryt a lehkým zatlačením ho zajistěte.
9 Změna filtru ochrany motoru
POZNÁMKA
Je-li ochranný filtr motoru znečištěný, poukazuje to na vadné filtrační kazety.
▶ Vyměňte kazety se skládaným filtrem.
Vyměňte ochranný filtr motoru, resp. vypláchněte ochranný filtr motoru pod tekoucí vodou, vysušte ho a opět vložte.
10 Doprava
▶ Odstraňte sací hadici.
▶ Uzavřete zásuvku víčkem.
Umístěte horní část na nádobu.
Zavřete boční západky.
Příslušenství vložte do vhodného plastového sáčku a plastový sáček uzavřete, resp. uložte do příhrádky na příslušenství.
- Spojte dohromady konec a začátek sací hadice.
Hadici omotejte kolem vysavače a pripevněte za rukojeť
11 Údržba
POZNÁMKA
Před každou údržbou vypněte vysavač a vytáhněte síťovou zástrčku ze zásuvky.
Za účelem údržby prováděné uživatelem je nutné vysavač
-demontovat,
-vyčistit a
-provést jeho údržbu,
je-li to možné tak, aniž by prítom hrozilo nebezpečí pro personál údržby a ostatní osoby.
Preventivní opatření
Součástí vhodných preventivních opatření je/jsou
-čištění před demontáží,
-opatření pro místní filtrované nucené odvětrání, na kterém je vysavač demontován,
-čištění oblasti pro provádění údržby a
-vhodné osobní ochranné pomůcky.
Preventivní opatření u vysavačů třídy H a M
Z vnější části vysavače je třeba odsát prach a otřít ji dočista hadříkem nebo ji opatřit těsnicími prostředky, než je možné vysavač vynést z nebezpečné oblasti. Všechny díly vysavače musejí být považovány za znečištěné, když jsou vynášeny z nebezpečné oblasti, a je třeba provést vhodná opatření, aby se zabránilo roznášení prachu.
Znečištěné předměty
Při provádění údržbářských nebo opravářských prací musejí být zlikvidovány všechny znečištěné předměty, které nemohou být uspokojivě vyčištěny. Tyto předměty musejí být zlikvidovány v ne propustných sáčcích v souladu s platnými předpisy pro odstranění tohoto odpadu.
11.1 Testování účinnosti vysavače
Nejméně jednou za rok musí výrobce nebo osoba pověřená prohlídkou provést technickou kontrolu, včetně filtrů, vzduchotěsnosti vysavače a ovládacích mechanismů.
Kromě toho je třeba nejméně jednou ročně nebo častěji kontrolovat účinnost vysavačů s třídou prachu H a H-azbestu. Zkušební metoda, která může být použita k prokázání účinnosti zařízení, je definována v CZ 60335-2-69 AA.22.201.2. Pokud test neproběhl, musí se opakovat s novým hlavním filtrem.
V místnosti musí být k dispozici dostatečné odvětrání L, vrací-li se odpadní vzduch zpět do místnosti. Další pokyny najdete v národních předpisech.
Klesá-li sací výkon vysavače a nezvýší-li sací výkon ani vyčištění kazet se skládaným filtrem (za předpokladu, že je zásobník prázdný Rounový filtrační sáček vyměněný), je nutné kazety se skládaným filtrem vyměnit (viz a odstavec „8.1 Změna složených filtračních patron“ na stránce 147).
12 Čištění
POZNÁMKA
Kyseliny, aceton a rozpouštědla mohou poškodit části vysavače.
▶ Vyčistěte nádobu a příslušenství vodou.
▶ Otřete horní část vlhkým hadříkem.
▶ Nechte nádobu a příslušenství uschnout.
13 Opravit
⚠️ VAROVÁNÍ!
Neodborně opravené přístroje představují pro uživatele nebezpečí.
Opravy smějí provádět pouze odborníci, např. servisní technik.
Používejte pouze originální náhradní díly.
14 Odstraňování problémů a opravy
| POZNÁMKA |
| Poruchy se nedají vždy vysledovat zpět k vadám vysavače. |
| Chyba Příčina Opatření | | |
| Sací výkon klesá Filtr je špinavý Čistý | | |
| Filtrační sáček je plný Změna | |
| Kontejner plný Prázdný | |
| Filtr ochrany motoru je zablokován Čistý | |
| Tryska, tuba nebo hadice jsou zablokovány | Čistý |
| Vysavač se nespustí Sítový konektor není | v zásuvce Zapojte sítovou zástrčku do zásuvky |
| Žádné sítové napětí Zkontrolujte pojistku | |
| Připojovací sítový kabel je vadný Nahradit |
| Obal není správně uzavřen Zavřít | |
| Snímač vody vypnutý Prázdný kontejner | |
| Vysavač je v pohotovostním režimu >A< nebo >AC< | Nastavte přepínače na >I< (viz „3 Zobrazovací a ovládací prvky“ na stránce 144) |
| Vysavač se nespustí, pokud je nástroj zapnut v režimu >A< nebo >AC< | Elektrický nástroj není zapojen do zásuvky na vysavači | Zapojte sítovou zástrčku do zásuvky vysavače |
| Solenoidový ventil pneumatické zapína-cí a vypínací jednotky*kontaminovaný | Opláchněte alkoholem |
| Sáček na vyprázdnění a odstraňování PE je nasáván na filtr | Nesprávná poloha rotačního posuvu Nastavte otočný kloub do polohy OPEN (OTEVŘE - NO) ▲ (viz „7.4 Vložte sáček na vyprázdnění a odstraňování PE“ na stránce 147) |
| Vysavač s třídami prachu M nebo H: s vloženým filtračním vakem se v zásob-níku hromadí prach | Nesprávná poloha rotačního posuvu Rotační západka CLOSE (ZAVŘÍT) ▲ (napište „7.3 Vložte fleecový filtrační sáček“ na stránce 147) |
Nezkoušejte nic jiného, kontaktujte zákaznické služby.
15 Technická data
| PTyp: ISP | | AC 1630 P |
| Napětí | V | 220-240 |
| Frekvence | Hz | 50/60 |
| Jmenovitý výkon | W | 1400 |
| Max. výkon | W | 1600 |
| Vzduchový proud* l/s (m3/h) | 75 | (270) |
| Podtlak* hPa/MG | 280 | |
| Vzduchový proud** | l/s (m3/h) | 45 (162) |
| Podtlak** | hPa/SE | 245 |
| Akustický tlak | dB(A) | 69 |
| Hmotnost | kg | 15,5 |
| Rozměry d x š x v | cm | 53 x 40 x 56 |
* u ventilátoru
** na hadici
Max. výkon na vysavačích se zásuvkou: 2000 W
Připojovací kabel na vysavačích třídy prašnosti M, H a H Azbest se zásuvkou: H07RN-F 3G1,5
16 Zkoušky a schválení
Elektrotechnické kontroly je třeba provádět v souladu s bezpečnostními předpisy (DGUV V3) a normou DIN VDE 0701 část 1 a část 3. Tyto kontroly je v souladu s normou DIN VDE 0702 třeba provádět v pravidelných intervalech a po provedené opravě nebo výměně.
Vysavače jsou testovány v souladu s normou IEC/EN 60335-2-69.
POZNÁMKA
Staré přístroje jsou vyrobené z cenných materiálů, které jsou vhodné k recyklaci. Nelikvidujte vysavače spolu s domovním odpadem, ale nechte je zlikvidovat odborně prostřednictvím vhodných sběrných míst, např. prostřednictvím komunální sběrny odpadu.
17 Prohlášení o shodě
Tímto prohlašujeme, že níže popsany stroj vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům směrnic EC, a to jak v jeho základním návrhu a konstrukci, tak ve verzi, kterou jsme uvedli do provozu.
Toto prohlášení přestane být platné, pokud je stroj změněn bez našeho předchozího souhlasu.
Produkt: Vysavač pro mokrý a suchý provoz
Typ: ISP model AC 1630 P
Konstrukce spotřebiče odpovídá následujícím příslušným předpisům:
Směrnice EC O strojních zařízeních 2006/42/EU
Směrnice EC EMC 2014/30 /EC
ROHS 2011/65/EU
Směrnice EC O strojních zařízeních 2006/42/EU včetně dodatků:
DIN EN 60335-1 (VDE 0700-1): 2012-10; EN 60335-1: 2012
DIN EN 60335-1 Ber.1 (VDE 700-1 Ber.1): 2014-04;
EN 60335-1: 2012 / AC: 2014; EN 60335-1: 2012 / A11: 2014
EN 60335-2-69: 2012; DIN EN 62233 (VDE 0700-366 Ber.1): 2009-04;
EN 62233 Ber.1: 2008; DIN EN ISO 12100: 2011-03;
EN ISO 12100: 2010
Směrnice EC EMC 2014/30 /EC: DIN EN 55014-1 (VDE 0875-14-1):2012-05;
EN 55014-1: 2006 + A1: 2009 + A2: 2011
DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014;
DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013;
DIN EN 55014-2 (VDE 0875-14-2): 2009;
EN 55014-2:1997 + A1:2001 + A2:2008
Požadavky kategorie II
Následující ústav testoval a certifikoval produkt:
Zástupce autorizované dokumentace: Spit S.A.S., 150 Avenue de Lyon, B.P.104,
26501 BOURG LES VALENCE CEDEX, FRANCE
30.07.2019
Jan Bernard
Quality Manager
30/07/19
S.P.I.T.
Bernard JAN / Responsable QSE
2 Dôležité bezpečnostné informácie
Nedovol'te, aby sa elektrické kefy, rotujúce kefy dostali do kontaktu so siet'ovým pripojovacím vedením.
Po každom použití a pred každou údržbou vypnite vysávač a vytiahnite sieťovú zástrčku.
Hubicu, trubicu alebo rúru nemierte na l'udí alebo zvieratá.
⚠ VÝSTRAHA!
3 Zobrazovacie a ovládacie prvky
4.1 Pred každým použitím
Funkcie nájdete v časti „3 Zobrazovacie a ovládacie prvky“ na strane 154.
▶ Vložte zástrčku do zásuvky.
▶ Nastavte spínač do polohy >I<.
Vysávač sa okamžite spustí.
alebo:
Nebezpečenstvo úrazu elektrickým prúdom!
Senzory stavu vody (1) pravidelne čistite a skontrolujte ich na známky poškodenia.
Ak nie je možná úplná absorpcia azbestových vlákien:
- Opatrne vyčistite náradie vrátane odsávacích hadíc a pracovných prostriedkov.
7.2 Likvidácia PE vrecka na vyprázdňovanie a likvidáciu
7.4 Vloženie PE vrecka na vyprázdňovanie a likvidáciu\*
POZNÁMKA
Pred každou údržbou vysávač vypnite a vytiahnite sietovú zástrčku.
Na údržbu prostredníctvom používatel'a sa musí vysávač
-rozobrat,
-vyčistit' a
-vykonat' na ñom údržba,
* na ventilátore
** na trubici
Max. výkon na vysávačoch so zásuvkou: 2000 W
Sietový kábel na vysávačoch pre prachovú triedu M, H a H Azbest so zásuvkou: H07RN-F 3G1,5
Výrobok: Vysávač pre mokré a suché použitie
Typ: ISP model AC 1630 P
Výrobok testoval a certifikoval institút:
Vysavače třídy prašnosti L jsou vhodné pro vysávání suchých, nehořlavých, zdravotně nezávadných prachů s mezními hodnotami pro pracoviště > 1 mg/m³.
Vysavače třídy M jsou vhodné k vysávání/odsávání suchých, nehořlavých prachů, nehořlavých kapalin, dřevěných prachů a nebezpečných prachů s mezními hodnotami na pracovišti ≥ 0,1 mg/m³.
Vysavače třídy H jsou vhodné k vysávání/odsávání suchých, nehořlavých prachů, rakovinotvorných a choroboplodných částic, nehořlavých kapalin, dřevěných prachů a prachů ohrožujících zdraví s mezními hodnotami na pracovišti.
VÝSTRAHA: Tento stroj obsahuje prach škodlivý pro zdraví. Vyprazdňování nádoby a údržbu, včetně odstranění sběrné nádoby, mohou provádět pouze kvalifikovaní pracovníci, kteři používají odpovídající ochranné prostředky. Neprovozujte bez úplného filtračního systému.
Tento návod se musí vždy uschovávat s nástrojem.
Společnost Spit si vyhrazuje právo kdykoliv změnit charakteristiky. Na fotografich muže být vybavení nebo příslušenství, které se dodává jako volitelné doplňky a není součástí standardních variant.
