NÁVOD NA OBSLUHU AC1630P Spit
| 1 | Držadlo krytu |
| 2 | Držadlo |
| 3 | Spínací panel * |
| 4 | Otočný spínač * |
| 5 | Indikátor stavu naplnenia * |
| 6 | Zásuvka * |
| Regulácia otáčok */ Nastavenie priemeru sacej trůbice * |
| 10 | Západka |
| 11 | Sacie hrdlo |
| 12 | Otočný posúvač * |
| 13 | Otočné koliesko |
| 14 | Nádoba |
| 15 | Koleso |
| 16 | Uzáver |
| 17 | Puzdro motora |
| 18 | Nosná doska |
| 19 | Kryt |
| C | Kazety so skladaným filtrom | G | Papierové filtračné vrecko |
| D | Ochranný filter motora | H | PS vyprázdnovacie a likvidačné vrecko |
| 1 | Poklopac rukohvata |
| 2 | Rukohvat |
| 3 | Komandna tabla * |
| 4 | Obrtni prekidač * |
| 5 | Indikator punjenja * |
| 6 | Utičnica * |
| Regulacija broja obrtaja * / Podešavanje prečnika usišnog crijeva * |
| 10 | Zasovnica |
| 11 | Usisni priključak |
| 12 | Obrtni klizač * |
| 13 | Upravljački točkić |
| 14 | Posuda |
| 15 | Točak |
| 16 | Zatvarač |
| 17 | Kućište motora |
| 18 | Noseća ploča |
| 19 | Poklopac |
| C | Naborani filter (umeci) | G | Papirna vreća filtera |
| D | Zaštitni filter motora | H | PE-vreća za pražnjenje i uklanjanje |
| 1 | Ručka poklopca |
| 2 | Ručka |
| 3 | Ploča sklopke * |
| 4 | Okretna sklopka * |
| 5 | Prikaz punjenja * |
| 6 | Utičnica * |
| Regulacija broja okretaja */ Postavke usisnog crijeva-promjer * |
| 10 | Zapor |
| 11 | Usisni oslonci |
| 12 | Okretni kliznik * |
| 13 | Upravljački valjak |
| 14 | Posuda |
| 15 | Kotač |
| 16 | Brava |
| 17 | Kućište motora |
| 18 | Nosiva ploča |
| 19 | Poklopac |
| C | Kasete za nabrani filter | G | Papirmate filter vrečice |
| D | Filter za zaštitu motora | H | PE vrečica za pražnjenje i uklanjanje |

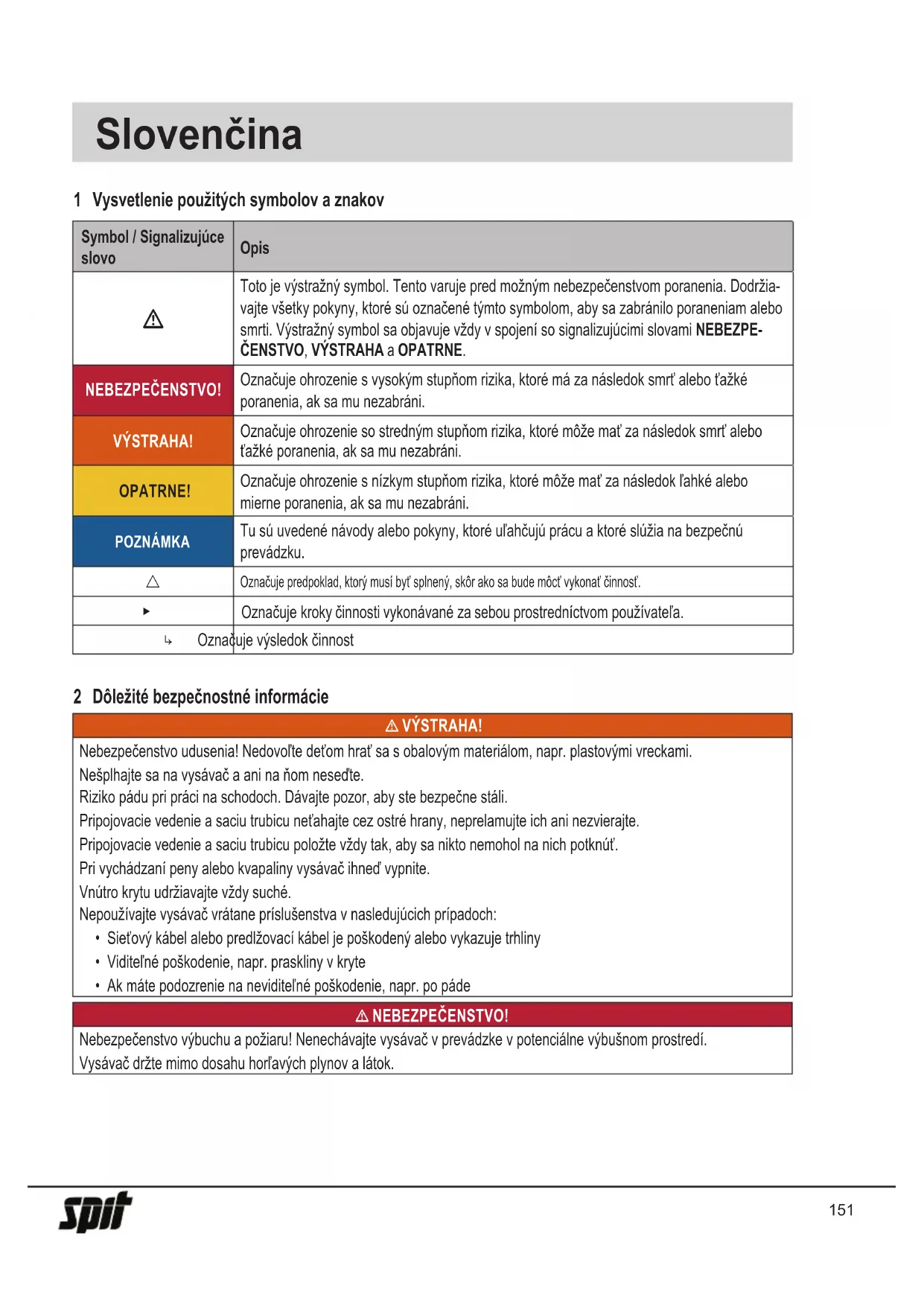

1 Vysvetlenie použitých symbolov a znakov
| Symbol / Signalizujúce slovo | Opis |
| Toto je výstražný symbol. Tento varuje pred možným nebezpečenstvom poranenia. Dodržiavajte všetky pokyny, ktoré sú označené týmto symbolom, aby sa zabránilo poraneniam alebo smrti. Výstražný symbol sa objavuje vždy v spojení so signalizujúcimi slovami NEBEZPE-ČENSTVO, VÝSTRAHA a OPATRNE. |
| NEBEZPEČENSTVO! | Označuje ohrozenie s vysokým stupňom rizika, ktoré má za následok smrt' alebo t'ažké poranenia, ak sa mu nezabráni. |
| VÝSTRAHA! | Označuje ohrozenie so stredným stupňom rizika, ktoré môže mať za následok smrt' alebo t'ažké poranenia, ak sa mu nezabráni. |
| OPATRNE! | Označuje ohrozenie s nízkym stupňom rizika, ktoré môže mať za následok l'ahké alebo mierne poranenia, ak sa mu nezabráni. |
| POZNÁMKA | Tu sú uvedené návody alebo pokyny, ktoré ul'ahčujú prácu a ktoré slúžia na bezpečnú prevádzku. |
| Označuje predpoklad, ktorý musí byť splnený, skôr ako sa bude môť vykonaľ činnosť. |
| Označuje kroky činnosti vykonávané za sebou prostredníctvom používateľa. |
| Označuje výsledok činnost |
| ⚠ VÝSTRAHA! |
| Nebezpečenstvo udusenia! Nedovol'te det'om hrat' sa s obalovým materiálom, napr. plastovými vreckami.Nešplhajte sa na vysávač a ani na ňom neseďte.Riziko pádu pri práci na schodoch. Dávajte pozor, aby ste bezpečne stáli.Pripojovacie vedenie a saciu trubicu neťahajte cez ostré hrany, neprelamujte ich ani nezvierajte.Pripojovacie vedenie a saciu trubicu položte vždy tak, aby sa nikto nemohol na nich potknúť.Pri vychádzaní peny alebo kvapaliny vysávač ihned' vypnite.Vnútro krytu udržiavajte vždy suché.Nepoužívajte vysávač vrátane príslušenstva v nasledujúcich prípadoch:Siet'ový kábel alebo predlžovací kábel je poškodený alebo vykazuje trhlinyViditel'né poškodenie, napr. praskliny v kryteAk máte podozrenie na neviditel'né poškodenie, napr. po páde |
| ⚠ NEBEZPEČENSTVO! |
| Nebezpečenstvo výbuchu a požiaru! Nenechávajte vysávač v prevádzke v potenciálne výbušnom prostredí.Vysávač držte mimo dosahu horľavých plynov a látok. |
⚠ NEBEZPEČENSTVO!
Nebezpečenstvo výbuchu a požiaru! Nepoužívajte vysávač na vysávanie v nasledujúcich prípadoch:
- horľavé alebo výbušné rozpúštťadlá
- materiály namočené v rozpúšťadlách
- potenciálne výbušný prach
- kvapaliny ako benzín, olej, alkohol, riedidlá
- materiály teplejšie ako 60 °C
⚠️ VÝSTRAHA!
Neodborne opravované prístroje predstavujú nebezpečenstvo pre používatel'a. Opravy nechajte vykonávať iba odborníkom, napr. zákazníckemu servisu. Používajte iba originálne náhradné diely.
⚠️ VÝSTRAHA!
Zásuvku na vysávači používajte iba na účely stanovené v návode na obsluhu.
Pri použivaní v rozpore s účelom, neodbornej obsluhe alebo neodbornej oprave výrobca nepreberá žiadne ručenie za škody.
Nepoužívajte poškodené predlžovacie vedenia.
Ked' sa pripojovacie vedenie vysávača poškodí, musí sa vymeniť za špeciálne pripojovacie vedenie, ktoré je možné dostat u výrobcu alebo v jeho zákazníckom servise.
Napätie na typovom štítku sa musí zhodovať so siet’ovým napätím.
Čahajte iba za sieťovú zástrčku, nikdy nie za pripojovacie vedenie.
Sietovú zástrčku nikdy nezasúvajte ani nevyťahujte s mokrými rukami.
Napájací zdroj musí byť zabezpečený cez poistku s vhodnou intenzitou prúdu.
Nikdy neotvárajte vysávač na vol'nom priestranstve pri daždi alebo búrke.
Vysávač skladujte vo vnútorných priestoroch v suchu a chránený proti mrazu.
⚠️ VÝSTRAHA!
Stroje na odstraňovanie prachu sa testujú podľa DIN EN 60335-2-69 a rozdel’ujú sa do prachových tried.
Vysávač pre kategóriu prachu L je určený na vysávanie/odsávanie suchého, nehorľavého, pre zdravie nebezpečného prachu s medznými hodnotami pre pracovisko > 1 mg/m³.
Vysávače triedy M sú vhodné na nasávanie/odsávanie suchého, nehorľavého prachu, nehorľavých kvapalín, dreveného prachu a nebezpečného prachu so všeobecnými hraničnými hodnotami pre dýchanie ≥ 0,1 mg/m³.
Vysávače triedy H sú vhodné na nasávanie/odsávanie suchého, nehorľavého prachu, rakovinotvorných a choroboplodných čiastočiek, ako aj nehorľavých kvapalín, dreveného prachu a zdraviu škodlivého prachu so všeobecnými hraničnými hodnotami pre dýchanie.
⚠️ VÝSTRAHA!
Vysávače pre prachovú triedu H-azbest sú vhodné pre vysávanie a extrakciu prachu s obsahom azbestu. Dodržujte národné predpisy pre prevádzku a údržbu nástrojov na odstraňovanie azbestu.
⚠️ VÝSTRAHA!
Tento prístroj nesmú používať osoby (vrátane detí) so zníženými psychickými, senzorickými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí.
Deti musia byt pod dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat'.
Používajte iba kefy dodávané spolu s vysávačom alebo tie, ktoré sú uvedené v návode na obsluhu.
Používanie iných kief môže ohrozit' bezpečnost'.
Pri používaní v potravinárskych podnikoch: po použití ihneď vyčistite vysávač a dezinfikujte ho, aby ste predišli mikrobiálnej kontaminácii.
Nepoužívajte na čistenie žiadne parné trysky ani vysokotlakové čistiace prístroje.
Vysávač používajte len pod dohl'adom.
V prípade dlhšieho prerušenia práce vysávač odpojte od elektrickej siete.
Filtračné kazety nečistite pomocou stlačeného vzduchu.
Pred začatím používania vysávača si pozorne prečítajte návod na obsluhu. Návod na obsluhu poskytuje dôležité pokyny týkajúce sa bezpečnosti, uvedenia do prevádzky, prevádzky, údržby a starostlivosti. Návod na obsluhu uschovajte na bezpečnom mieste a v prípade predaja prístroja ho odovzdajte dálšiemu majiteľovi.
Výrobca si vyhradzuje konštrukčné zmeny a zmeny vybavenia.
Iné práce, ako práce popísané v tomto návode na obsluhu, sa nesmú vykonávať.
Tento prístroj je určený na profesionálne použitie, napríklad na použitie v hoteloch, školách, nemocniciach, závodoch, obchodoch, kanceláriách a pri prenajímaní priestorov.
Dávajte pozor pri vybalení na úplnost' a škody spôsobené prepravou.
Pred použitím by si mali používatelia zaobstarať informácie, pokyny a školenia pre používanie vysávača a substancií, pre ktoré sa má používať, vrátane bezpečného postupu na odstránenie zachytávaného materiálu.
| Poloha spínača Funkcia | Popis | |
| 0 |  | Vysávač je vypnutý. -Zásuvka je pod napätím | |
| I |  | Vysávač beží. | -Zásuvka je pod napätím-Automatická vibračná funkcia je vypnutá |
| A |  | Pohotovostná prevádzka | -Zásuvka je pod napätím-Automatická vibračná funkcia je vypnutá |
| AC |  | Pohotovostná prevádzkaAutomatická vibračná funkcia | -Zásuvka je pod napätím-Automatická vibračná funkcia je zapnutá-Vysávače sa zapína a vypína na zástrčke cez pripojený elektrický/pneumatický nástroj*. |
| | Automatická vibračná funkcia | - Automatická vibračná funkcia je zapnutá; 2min |
| | Indikátor úrovne naplnenia* | - Indikátor úrovne naplnenia sa rozsvieti, keď je nádrž plná a/alebo je sacia trubica zablokovaná. Vysávače s prachovou triedou M a H tiež vydávajú akustický signál |
| | Nastavenie priemeru sacej trubice * | -Na vysávačoch M-/H-/H-azbestu na monitorovanie objemového prietoku, pre spustenie akustického výstražného signálu, ak rýchlost' vzduchu klesne pod 20 m/s |
| | Nastavenie rýchlosti motora* | - Regulátorom otáčok nastavte sací výkon |
*podľa variantu vybavenia vášho vysávača
4 Uvedenie do prevádzky
Uistite sa, že sú splnené tieto podmienky:
△ Vysávač, sieťový kábel, sacia trubica a príslušenstvo nie sú poškodené.
△ Všetky filtre boli vložené a nie sú poškodené.
4.2 Zapnutie a vypnutie
Zásuvka na vysávači zostáva vždy pod napätím bez ohľadu na polohu hlavného vypínača.
⚠️ VÝSTRAHA!
Nebezpečenstvo poranenia automatickým štartovaním prístroja!
Pred pripojením k vysávaču vypnite prístroj alebo pneuma tický nástroj.
POZNÁMKA
V polohe spínača >0< sa môže zástrčka na vysávači použit' ako predlžovací kábel.
⚠ Pripojovacia hodnota: Vysávač + pripojený prístroj (maximálne 2000 W) max. 16 A.
4.2.2 Zapnutie vysávača
▶ Nastavte spínač do polohy >A< alebo >AC<.
Vysávač je v pohotovostnom režime pre elektrické náradie.
4.2.3 Nastavenie priemeru sacej trubice\*
▶ Nastavte priemer sacej trubice na spínači.
⚠ OPATRNE!
Spínač predvol'by pre signál minimálneho objemu prietoku vzduchu (klaksón a svetlo) na vysávačoch prachových tried „M“ a „H“
V režimoch >A< a >AC< sa v závislosti od priemeru trubice vykoná nasledovné nastavenie:
| Spínač voliča presaciu trubicu s vnútorným priemerom | Objem prúdeniavzduchu |
| ∅ 35 mm | 70 l/s |
| ∅ 27 mm | 41 l/s |
| ∅ 21 mm | 25 l/s |
| Neuskutoční sa žiadna regulácia otáčok.Vysávač beží vždy s max. otáčkami. |
4.2.4 Nastavenie sacieho výkonu\*
▶ Nastavte otáčky motora na spínači. alebo
▶ Nastavte pomocný vzduchový posúvač na trubici rukoväte.
4.2.5 Vypnutie vysávača
▶ Nastavte spínač do polohy >0<.
→ Vysávač je vypnutý.
▶ Po vypnutí vytiahnite sietovú zástrčku.
▶ Stočte sietový kábel.
▶ Sieťový kábel pripojte na hák na kábel.
- Saciu trubicu skladujte jej zasunutím do držiaka príslušenstva* na zadnej stene nádoby.
- Nasuňte konce sacej trubice spolu tak, aby neunikali žiadne častice nečistôt.
▶ Odstráňte náradie.
5 Prevádzkové režimy
5.1 Suché vysávanie
Vysávajte iba so suchým filtrom, vysávačom a príslušenstvom, aby prach nezostal prichytený a zanesený.
- Pri vysávaní sadze, cementu, sadry alebo podobného prachu, vložte PE vrecko na likvidáciu do nádoby na nečistoty.
Vždy používajte vrecká na likvidáciu v kombinácii so skladanými filtračnými kazetami.
POZNÁMKA
Vysávače tried M, H a H-azbest treba používat' prednostne ako vysávače na suché vysávanie.
5.2 Vysávanie kvapalín
⚠️ VÝSTRAHA!
- Pri vychádzaní peny alebo kvapaliny vysávač ihned' vypnite.
Vyprázdnite nádobu a príp. skladanú filtračnú kazetu.
POZNÁMKA
Vysávanie bez tkaninového filtračného vrecka.
Plisované filtračné kazety sú určené pre mokré vysávanie. Ked' sa nádoba naplní zabudovaný senzor vypne motor. Manipulácia s vysávačom môže byt' pri naplnenej nádobe obmedzená.
- Vyprázdnenie nádoby (pozri „7 Vyprázdnenie nádoby“ na strane 156).
POZNÁMKA
Ak sa vysávač nevypne, zostane ochrana proti opätovnému spusteniu naďalej účinná. Až po vypnutí a opätovnom zapnutí je vysávač znova pripravený na prevádzku.
▶ Po vyprázdnení najprv vyberte saciu trubicu z kvapaliny.
Vdaka vysokému saciu výkonu a tvaru nádoby priaznivému pre prúdenie môže po vypnutí vytiect z trubice trochu vody.
▶ Pri následnom suchom vysávaní vložte suchý filter.
POZNÁMKA
Pri častom striedaní medzi suchým a mokrým vysávaním odporúčame použitie druhej súpravy filtrov, prednostne polyesterových skladaných filtračných kaziet.
5.3 Odsávanie látok obsahujúcich azbest
Na vysávanie látok obsahujúcich azbest sa môžu používat' iba vysávače prachovej triedy H-azbest.
Pracujte len so suchým filtrom, vysávačom a príslušenstvom, aby ste zabránili nalepeniu prachu a vzniku jeho nánosov.
▶ Pre odsávanie látok obsahujúcich azbest: Vložte PE vrecko na vyprázdňovanie alebo tkaninové filtračné vrecko do nádoby na nečistoty.
Vždy používajte filtračné vrecká v kombinácii so skladanými filtračnými vložkami.
POZNÁMKA
Vysávače triedy H-azbest by sa mali prednostne používať ako vysávače pre suchý prach.
⚠️ VÝSTRAHA!
Hazard so zdravím!
Azbestové vlákna vo vzduchu.
Zabezpečte dostatočný prívod vzduchu (čerstvého vzduchu) do pracovného priestoru.
- Privádzajte alebo čistite extrahovaný vzduch takým spôsobom, aby sa azbestové vlákna nedostali do dýchacieho vzduchu iných osôb.
- Pri filtrovaní odsávaného vzduchu prepravujte všetok prach v prachotesných nádobách.
Prach necedte.
Ak existuje možnosť, že sa azbestové vlákna uvoľnia:
▶ Absorbujte azbestové vlákna na výstupe alebo v mieste pôvodu.
Potom zlikvidujte azbestové vlákna v súlade s najmodernejšími postupmi bez akéhokol'vek nebezpečenstva pre osoby alebo životné prostredie.
- Uskutočnite dodatočné opatrenia na vetranie podľa najmoder nejších postupov.
Po dokončení práce:
▶ Opatrne vyčistite pracovní oblast.
▶ Navlhčite a správne odstráňte predmety znečistené azbestový mi vláknami, ktoré sa nedajú vyčistit'.
Po čistení:
Pracovný priestor dostatočne odvetrajte.
6 Trvalé čistenie filtra
Vysávač je vybavený elektromagnetickým čistiacim systémom filtra, ktorý je možné použit' na čistenie akéhokol'vek nahromadeného prachu z filtračných kaziet.
Skladané filtračné kazety sú striedavo čistené jedna po druhej tak, aby bola zabezpečená nepretržitá práca.
7 Vyprázdnenie nádoby
POZNÁMKA
Je dovolené iba pri prachu so všeobecnými hraničnými hodnotami pre dýchanie > 1 mg/m³.
▶ Vypnite vysávač, vytiahnite sietovú zástrčku.
▶ Otvorte uzávery.
Zoberte kryt a saciu trubicu z nádoby.
▶ Vyklopte nádobu.
7.1 Likvidácia tkaninového filtračného vrecka
▶ Vypnite vysávač.
▶ Odpojte sietovú zástrčku.
▶ Noste vhodnú protiprachovú masku.
▶ Odstráňte saciu trubicu.
Zatvorte sací otvor uzáverom.
▶ Otvorte bočné západky.
▶ Odstráňte hornú čast.
▶ Opatrne vytiahnite prírubu zo sacieho otvoru a zatvorte prírubu.
- Zozbieraný materiál zlikvidujte v súlade so zákonnými požiadavkami.
▶ Nastavte spínač do polohy >AC<.
→ Skladané filtračné kazety sa automaticky vyčistia.
Zvyškový prach vo filtroch padá do vrecka.
▶ Vypnite vysávač.
▶ Odpojte sietovú zástrčku.
▶ Noste vhodnú protiprachovú masku.
▶ Odstráňte saciu trubicu.
Zatvorte sací otvor uzáverom.
▶ Otvorte bočné západky.
▶ Odstráňte hornú časť.
PE vyprázdňovacie a likvidačné vrecko uzatvorte opatrne s priloženou uzatváracou páskou.
▶ Vytiahnite opatrne prírubu zo sacieho hrdla a uzatvorte ju.
▶ PE vyprázdňovacie a likvidačné vrecko vyberte opatrne z nádoby.
Vysávaný materiál zlikvidujte podľa zákonných ustanovení.
7.3 Vkladanie tkaninového filtračného vrecka
POZNÁMKA
Tkaninové filtračné vrecká používajte len na suché vysávanie.
Posuňte prírubu úplne nad nasávací otvor
POZNÁMKA

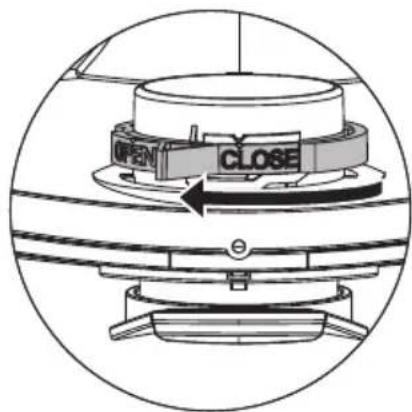

Obsluha otočného posúvača
Otočte červený otočný posúvač vnútri do polohy CLOSE na doraz na značku ▲.
Iba vysávače triedy M a H so špeciálnymi nádobami a otočným posúvačom v nasávacom otvore typov iPulse M, iPulse H a iPulse H-azbest sú vhodné na používanie PE vyprázdňovacích a likvidačných vreciek.
POZNÁMKA

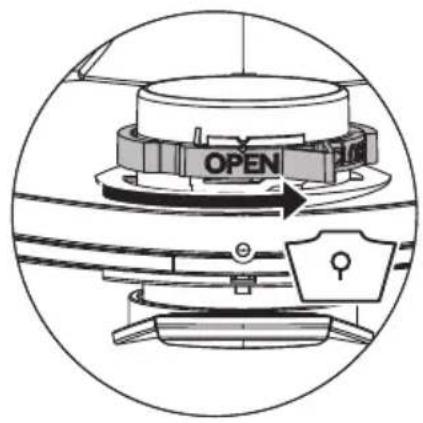

Obsluha otočného posúvača
Otočte červený otočný posúvač vnútri do polohy OPEN na doraz na značku ▲.
Posuňte prírubu úplne nad nasávací otvor.
▶ Horný otvor vrecka umiestnite nad okraj nádoby.
8.1 Výmena skladaných filtračných kaziet
Pred výmenou filtračných kaziet ich vyčistite.
- Pomocou mince alebo podobného predmetu otočte uzáver na západke o 90 ° proti smeru hodinových ručičiek a západku zatlačte smerom dozadu.
▶ Odklopte veko
Vybraté skladané filtračné kazety ihned' uzatvorte v prachotesnom plastovom vrecku a zlikvidujte ich podl'a určenia.
▶ Vložte nové skladané filtračné kazety.
- Uzatvárací strmeň nadvihnite nahor, veko sklopte a zaaretujte ľahkým stlačením.
9 Výmena ochranného filtra motora
POZNÁMKA
Ak by mal byť ochranný filter motora znečistený, poukazuje to na chybné filtračné kazety.
▶ Skladané filtračné kazety vymeňte.
Vymeňte ochranný filter motora, resp. ochranný filter motora vymyte pod tečúcou vodou, vysušte ho a znova ho použite.
10 Preprava
▶ Odstráňte saciu trubicu.
Zatvorte sací otvor uzáverom.
▶ Horný diel umiestnite na nádobu.
Zatvorte bočné západky.
- Zastrčte príslušenstvo do vhodného plastového vrecka a plastové vrecko uzatvorte, resp. ho zasuňte na plochu na uloženie nástrojov.
Koniec sacej trubice a začiatok sacej trubice zastrčte do seba,
- trubicu položte okolo vysávača a upnite ju na držadle.
11 Údržba
POZNÁMKA
pokial' je to realizovateľné bez toho, aby bolo pritom vyvolané nebezpečenstvo pre údržbový personál a iné osoby.
Preventívne opatrenia
Zahrnuté vhodné preventívne opatrenia
-Čistenie pred demontážou,
-Uskutočnenie prevencie pre miestne filtrované nútené vetranie, na ktorom sa vysávač demontuje,
-Čistenie údržbovej oblasti a
-vhodné osobné ochranné prostriedky.
Preventívne opatrenia pri vysávačoch tried H a M
Vonkajšok vysávača by sa mal vyčistiť systémom na odsávanie prachu a mal by sa vytrieť dosucha alebo by sa mal ošetrit’ tesnia cimi prostriedkami skôr, ako ho zoberiete z nebezpečnej oblasti. Na všetky časti vysávača sa musí pozerat’ ako na znečistené, ked’ sa vyberajú z nebezpečnej oblasti a musia sa uskutočnit’ vhodné manipulácie, aby sa zabránilo rozdeleniu prachu.
Znečistené predmety
Pri realizácii údržbových a opravárenských prác sa musia zlikvidovať všetky znečistené predmety, ktoré nie je možné uspokojujúco vyčistiť. Takéto predmety sa musia zlikvidovať v nepriepustných vreckách v zhode s platnými ustanoveniami pre odstraňovanie takéhoto odpadu.
11.1 Testovanie účinnosti vysávača
Najmenej raz ročne musí výrobca alebo poverená osoba vykonat' technickú prehliadku vrátane filtrov, otestovať vzduchotesnosť vysávača a ovládacích mechanizmov.
Okrem toho účinnosť vysávačov triedy H a H-azbest musí byť kontrolovaná aspoň raz za rok alebo častejšie. Skúšobná metóda, ktorá sa môže použiť na preukázanie účinnosti zariadenia, je definovaná v normách EN 60335-2-69 AA.22.201.2. Ak sa test nepodarí, musí sa opakovať s novým hlavným filtrom.
V miestnosti musí byť k dispozícii dostatočná miera výmeny vzduchu L, ak sa odpadový vzduch vracia späť do miestnosti. Ďalšie pokyny zistite, prosím, z vašich národných ustanovení.
Ak sací výkon vysávača vynecháva a zvyšuje sa tiež čistenie skladaných filtračných kaziet, nie je viac žiadny sací výkon (predpokladá sa, že je nádoba prázdna a Tkaninové filtračné vrecko je vymenené), potom je potrebné vymenit' skladané filtračné kazety (pozri odsek „8.1 Výmena skladaných filtračných kaziet“ na strane 157).
12 Čistenie
POZNÁMKA
Kyseliny, acetón a rozpúšťadlá môžu poškodit časti vysávača.
Nádobu a príslušenstvo vyčistite vodou.
▶ Horný diel utrite vlhkou handrou.
Nádobu a príslušenstvo nechajte vyschnúť.
13 Oprava
⚠️ VÝSTRAHA!
Neodborne opravované vysávače predstavujú nebezpečenstvo pre používateľa.
Opravy nechajte vykonávat' iba odborníkom, napr.
zákazníckemu servisu. Používajte iba originálne náhradné diely.
14 Riešenie problémov a oprava
| POZNÁMKA |
| Funkčné poruchy nie je možné vždy odvodit' z chýb vo vysávači. |
| Porucha Príčina Odstránenie | | |
| Sací výkon klesá Znečistený filter Vyčistiť | | |
| Filtračné vrecko je plné Vymenit' | |
| Nádoba je plná Vyprázdnit' | |
| Ochranný filter motora je zablokovaný Vyčistiť | |
| Hubica, rúra alebo trubica sú upchané Vyčistiť | |
| Vysávač sa nespustí Sieťová zástrčka nie je v zásuvke Zapojte sieťovú zástrčku do zásuvky |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Neskúšajte nič iné, kontaktujte zákaznícke služby.
15 Technické údaje
| Typ: ISP | | AC 1630 P |
| Napätie | V | 220-240 |
| Frekvencia | Hz | 50/60 |
| Menovitý výkon | W | 1400 |
| Max. výkon | W | 1600 |
| Vzduchový prúd* | l/s (m3/h) | 75 (270) |
| Podtlak* hPa/MG | 280 | |
| Vzduchový prúd** | l/s (m3/h) | 45 (162) |
| Podtlak** | hPa/SE | 245 |
| Akustický tlak | dB(A) | 69 |
| Hmotnosť kg | 15,5 | |
| Rozmery d x š x v | cm | 53 x 40 x 56 |
16 Skúšky a schválenia
Elektrotechnické skúšky treba vykonať podľa predpisov na prevenciu vzniku úrazov (DGUV V3) a podľa DIN VDE 0701 časť 1 a časť 3. Tieto skúšky sú potrebné podľa DIN VDE 0702 v pravidelných intervaloch a po oprave alebo po zmene.
Vysávače sú úspešne odskúšané podľa IEC/EN 60335–2–69.
POZNÁMKA
Staré prístroje obsahujú cenné materiály, ktoré sú vhodné na opätovné spracovanie. Vysávače nedávajte do normálneho odpadu, ale ich odborne zlikvidujte cez vhodné zberné systémy, napr. cez vaše komunálne likvidačné miesto.
17 Vyhlásenie o zhode
Týmto vyhlasujeme, že nižšie popísané zariadenie vyhovuje príslušným základným bezpečnostným a zdravotným požiadavkám Smerníc ES, a to ako v jeho základnom návrhu a konštrukcii, tak vo verzii uvedenej do obehu.
Toto vyhlásenie stráca svoju platnosť, ak bude zariadenie modifikované bez nášho predchádzajúceho súhlasu.
Konštrukcia spotrebiča zodpovedá nasledujúcim príslušným predpisom:
Smernica ES o strojových zariadeniach 2006/42/EÚ
Smernica ES EMC 2014/30/ES
Smernica ROHS 2011/65/EÚ
Smernica ES o strojových zariadeniach 2006/42/EÚ vrátane zmien a doplnení:
DIN EN 60335-1 (VDE 0700-1): 2012-10; EN 60335-1: 2012
DIN EN 60335-1 Ber.1 (VDE 700-1 Ber.1): 2014-04;
EN 60335-1: 2012/AC: 2014; EN 60335-1: 2012/A11: 2014
EN 60335-2-69: 2012; DIN EN 62233 (VDE 0700-366 Ber.1): 2009-04;
EN 62233 Ber.1: 2008; DIN EN ISO 12100: 2011-03;
EN ISO 12100: 2010
Smernica ES EMC 2014/30/ES: DIN EN 55014-1 (VDE 0875-14-1): 2012-05;
EN 55014-1: 2006 + A1: 2009 + A2: 2011
DIN EN 61000-3-2 (VDE 0838-2): 2015-03; EN 61000-3-2:2014;
DIN EN 61000-3-3 (VDE 0838-3): 2014-03; EN 61000-3-3:2013;
DIN EN 55014-2 (VDE 0875-14-2): 2009;
EN 55014-2: 1997 + A1: 2001 + A2: 2008
Požiadavky kategórie II
Vysávač pre kategóriu prachu L je určený na vysá- vanie/odsávanie suchého, nehorľavého, pre zdravie nebezpečného prachu s medznými hodnotami pre pracovisko > 1 mg/m³.
Vysávače triedy M sú vhodné na nasávanie/odsávanie suchého, nehorľavého prachu, nehorľavých kvapalín, dreveného prachu a nebezpečného prachu so všeobecnými hraničnými hodnotami pre dýchanie ≥ 0,1 mg/m³.
Vysávače triedy H sú vhodné na nasávanie/odsávanie suchého, nehorľavého prachu, rakovinotvorných a choroboplodných čiastočiek, ako aj nehorľavých kvapalín, dreveného prachu a zdraviu škodlivého prachu so všeobecnými hraničnými hodnotami pre dýchanie.
VÝSTRAHA: Tento prístroj obsahuje zdraviu škodlivý prach. Procesy vyprázdňovania a údržby, vrátane odstraňovania zberného vrecka na prach, smú vykonávať iba odborníci, ktorí nosia príslušné ochranné vybavenie. Prístroj neprevádzkujte bez kompletného filtračného systému.
Tento návod musí vždy zostávať s náradím.
Spoločnosť Spit si vyhradzuje právo kedykol'vek upravít charakteristiky svojich výrobkov. Fotografie môžu ukazovať zariadenia alebo príslušenstvo dodávané ako doplnkové vybavenie, ktoré nie je súčasťou dodávky základných verzil.
