KÄYTTÖOHJE AC1630P Spit
| 1 | Kahvan suojus |
| 2 | Kahva |
| 3 | Kytkinlevy * |
| 4 | Kiertokytkin * |
| 5 | Täyttötason osoitin * |
| 6 | Pistorasia* |
| Ökërosluvunsäädin* / Letkun läpimitan säädin * |
| 10 | Lukitsin |
| 11 | Imuistukka |
| 12 | Suljin* |
| 13 | Ohjauspyörä |
| 14 | Säiliö |
| 15 | Pyörä |
| 16 | Kiinnitin |
| 17 | Moottorin kotelo |
| 18 | Tukilevy |
| 19 | Kansi |
| C | Suodatinkasetteja | G | Paperinen suoda-tinpussi |
| D | Moottorin suojasuo-datin | H | PE-tyhjennys- ja hävityspussi |

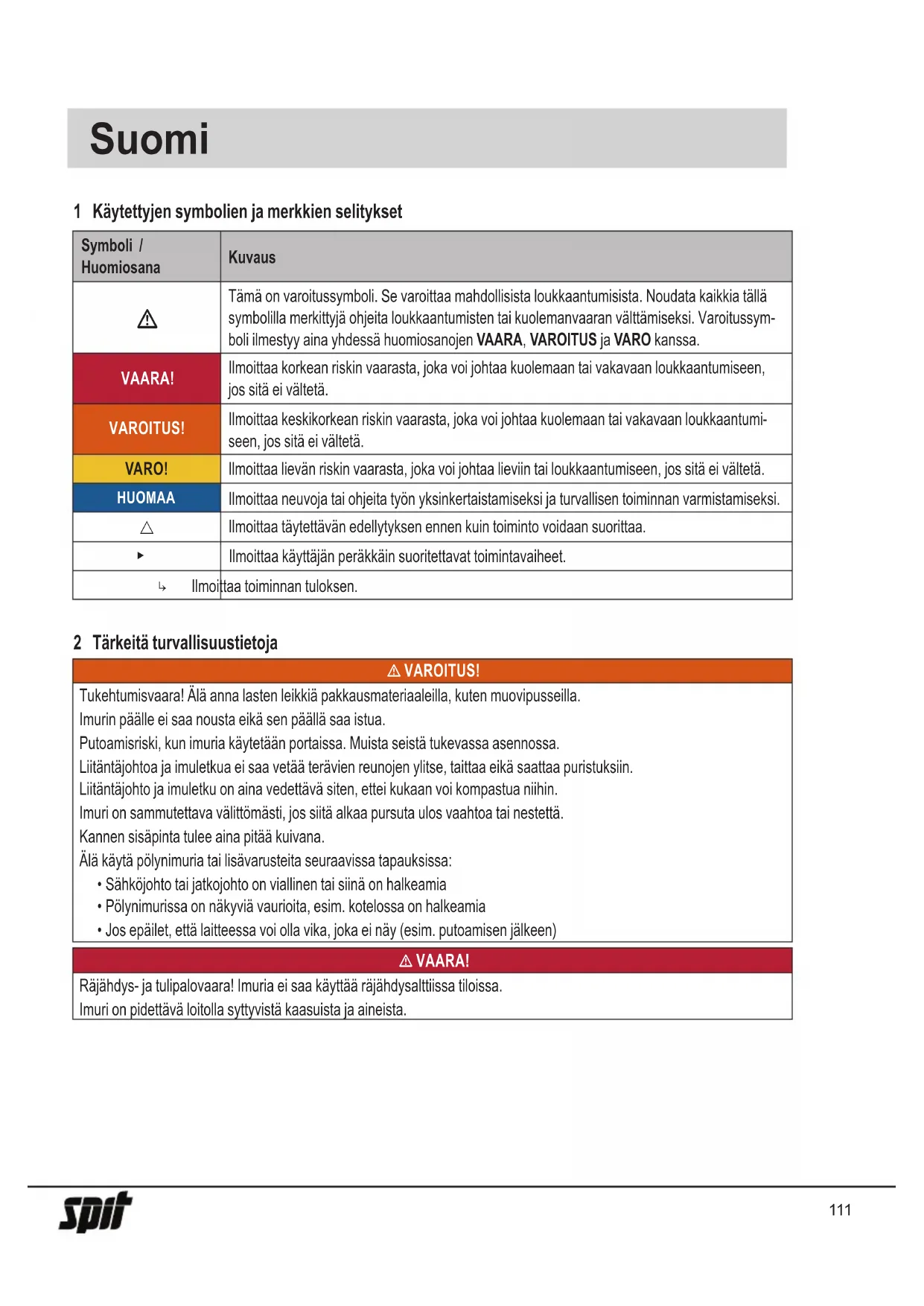

1 Käytettyjen symbolien ja merkkien selitykset
| Symboli / Huomiosana | Kuvaus |
| Tämä on varoitussymboli. Se varoittaa mahdollisista loukkaantumisista. Noudata kaikkia tällä symbolilla merkittyjä ohjeita loukkaantumisten tai kuolemanvaaran välttämiseksi. Varoitussymboli ilmestyy aina yhdessä huomiosanojen VAARA, VAROITUS ja VARO kanssa. |
| VAARA! | Ilmoittaa korkean riskin vaarasta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. |
| VAROITUS! | Ilmoittaa keskikorkean riskin vaarasta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. |
| VARO! | Ilmoittaa lievän riskin vaarasta, joka voi johtaa lieviin tai loukkaantumiseen, jos sitä ei vältetä. |
| HUOMAA | Ilmoittaa neuvoja tai ohjeita työn yksinkertaistamiseksi ja turvallisen toiminnan varmistamiseksi. |
| | Ilmoittaa täytettävän edellytyksen ennen kuin toiminto voidaan suorittaa. |
| ▶ | Ilmoittaa käyttäjän peräkkäin suoritettavat toimintavaiheet. |
| ↳ Ilmoittaa toiminnan tuloksen. |
2 Tärkeitä turvallisuustietoja
| ⚠️ VAROITUS! |
| Tukehtumisvaara! Älä anna lasten leikkiä pakkausmateriaaleilla, kuten muovipusseilla.Imurin päälle ei saa nousta eikä sen päällä saa istua.Putoamisriski, kun imuria käytetään portaissa. Muista seistä tukevassa asennossa.Liitäntäjohtoa ja imuletkua ei saa vetää terävien reunojen ylitse, taittaa eikä saattaa puristuksiin.Liitäntäjohto ja imuletku on aina vedettävä siten, ettei kukaan voi kompastua niihin.Imuri on sammutettava välittömästi, jos siitä alkaa pursuta ulos vaahtoa tai nestettä.Kannen sisäpinta tulee aina pitää kuivana.Älä käytä pölynimuria tai lisävarusteita seuraavissa tapauksissa:Sähköjohto tai jatkojohto on viallinen tai siinä on halkeamiaPölynimurissa on näkyviä vaurioita, esim. kotelossa on halkeamiaJos epäilet, että laitteessa voi olla vika, joka ei näy (esim. putoamisen jälkeen) |
| ⚠️ VAARA! |
| Räjähdys- ja tulipalovaara! Imuria ei saa käyttää räjähdysalttiissa tiloissa.Imuri on pidettävä loitolla syttyvistä kaasuista ja aineista. |
⚠ VAARA!
Räjähdys- ja tulipalovaara! Imuria ei saa käyttää seuraavien asioiden imuroimiseen:
- syttyvät tai räjähtävät liuottimet
• liuotusaineessa kastellut materiaalit
- räjähdysaltis pöly
- sellaiset nesteet kuin bensiini, öljy, alkoholi, ohenne
- materiaalit, joiden lämpötila ylittää 60 °C
⚠️ VAROITUS!
Väärin suoritetut korjaustoimenpiteet voivat aiheuttaa vaaratilanteita käyttäjälle. Korjaustoimet tulee jättää ala ammattilaisille, eli esim. valmistajan asiakaspalvelulle. Laitteessa tulee käyttää ainoastaan alkuperäisvaraosia.
⚠️ VAROITUS!
Imurissa olevaa pistorasiaa tulee käyttää pelkästään käyttöohjeessa mainittuihin tarkoituksiin.
Valmistaja ei vastaa tarkoitusten vastaisen, väärän käytön tai väärin suoritetun korjaustoimen aiheuttamista vahingoista.
Laitteessa ei saa käyttää vaurioituneita jatkojohtoja.
Imurin sähköjohdon vaurioituessa johto on vaihdettava valmistajalta tai tämän asiakaspalvelusta saatavaan erityisvalmis- teiseen sähköjohtoon.
Jos laitteessa käytetään sähköharjaa, pyörivän sähköharjan ei saa antaa koskettaa sähköjohtoa.
Sähköverkon jännitteen on vastattava tyyppikilvessä mainittua jännitettä.
Imuri on sammutettava ja sen pistoke on irrotettava jokaisen käyttökerran jälkeen ja aina ennen huoltoa.
Pistoke tulee irrottaa vetäen itse pistokkeesta eikä sähköjohdosta.
Sähköjohtoa ei saa kytkeä virtaverkkoon eikä irrottaa virtaverkosta märin käsin.
Virransyötön on oltava suojattu sopivan vahvuisella sulakkeella.
Imuria ei saa koskaan avata sateessa eikä ukonilmalla ulkona.
Säilytä imuri kuivassa ja pakkaselta suojatussa paikassa sisätiloissa.
⚠️ VAROITUS!
Pölynpoistokoneet testataan DIN EN 60335-2-69 -standardin mukaisesti ja jaetaan pölyluokkiin.
Pölyluokan L imurit soveltuvat kuivan, palamattoman, terveydelle vaarattomien pölyjen imurointiin > 1 mg/m³ työpaikkara- ja-arvoilla.
Luokan M imurit soveltuvat kuivien, palamattomien pölyjen, palamattomien nesteiden, puupölyn ja vaarallisten pölyjen (työpaikan raja-arvon ollessa ≥ 0,1 mg/m³) imemiseen.
Luokan H imurit soveltuvat kuivien, palamattomien pölyjen, syöpää aiheuttavien ja tauteja tartuttavien hiukkasten sekä palamattomien nesteiden, puupölyn ja terveydelle vaarallisten pölyjen (kaikille työperäisen altistumisen raja-arvoille).
⚠️ VAROITUS!
Pölyluokalle H-asbesti tarkoitetut pölynimurit soveltuvat asbestia sisältävän pölyn imurointiin ja poistoon. Noudata asbestinpoistotyökalujen käyttöä ja ylläpitoa koskevia kansallisia määräyksiä.
⚠️ VAROITUS!
Tätä konetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden fyysiset, aistitoimintoihin liittyvät tai henkiset kyvyt ovat riittämättömät tai joilla ei riittävästi kokemusta tai tietämystä sen käyttämiseksi.
Lapsia on valvottava, jotta he eivät leikkisi laitteella.
Suuttimella, letkulla ja putkella ei saa osoittaa ihmisiä eikä eläimiä kohti.
⚠️ VAROITUS!
Käytä vain pölynimurin mukana toimitettuja harjoja tai käyttöohjeissa mainittuja harjoja.
Muiden harjojen käyttäminen voi heikentää turvallisuutta.
Käytettäessä elintarviketeollisuudessa: puhdista pölynimuri välittömästi käytön jälkeen ja desinfioi se mikrobikontaminaa tion välttämiseksi.
Puhdistukseen ei saa käyttää höyrysuihkulaitetta eikä korkeapainepesuria.
Käytä pölynimuria vain valvonnan alaisena.
Irrota pölynimuri pistorasiasta, jos työ keskeytyy pitkäksi aikaa.
Älä puhdista suodatinpatruunoita paineilman avulla.
Lue käyttöohjeet huolellisesti ennen pölynimurin käyttämistä. Käyttöohjeessa on tärkeitä tietoja turvallisuudesta, käyttöönotosta, käytöstä, huollosta ja ylläpidosta. Säilytä käyttöohje turvallisessa paikassa ja jos myyt laitteen, anna se seuraavalle omistajalle.
Valmistaja pidättää oikeudet rakenteellisiin ja varusteisiin liittyviin muutoksiin.
Käyttäjän ei pidä suorittaa muita kuin tässä käyttöohjeessa mainittuja toimenpiteitä.
Kone on tarkoitettu teolliseen käyttöön, esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymälöissä, toimistoissa ja vuokraustoi-minnassa käytettäväksi.
Laitteen osien täysilukuisuus sekä laitteen ehjyys tulee tarkastaa pakkausmateriaalin poistamisen yhteydessä.
Imurin käyttäjille on annettava riittävästi ohjeita ja opastusta imurin käyttöön ja tietoja aineista, joita sillä aiotaan imeä, mukaan lukien tietoja imettyjen aineiden hävittämisestä, ennen laitteen käyttöä.
3 Näyttö- ja ohjauselementit
| Kytkimen asento Toiminto Kuvaus | |
| 0 |  | Imuri sammutettu | - Pistorasiassa on jännitettä |
| I |  | Imuri käynnissä | -Pistorasiassa on jännitettä-Automaattinen täristys pois toiminnasta |
| A |  | Valmiustila | -Pistorasiassa on jännitettä-Automaattinen täristys pois toiminnasta |
| AC |  | ValmiustilaAutomaattinen täristys | -Pistorasiassa on jännitettä-Automaattinen täristys toiminnassa- Imuri kytketään toimintaan ja sammutetaan pistorasiaan liitetyn sähkö-tai paineilmatyökalun* kautta. |
| | Automaattinen täristys | - Automaattinen täristys toiminnassa; 2min |
| | Täyttötason osoitin* | - Täyttötason osoitin syttyy, kun tankki on täynnä ja/tai imuletku on tukossa. Pölynimureissa, joiden pölyluokka on M tai H, kuuluu myös äänimerkki |
| | Imuletkun halkaisijan määrittä-minen * | - M-/H-/H-asbestipölynimureissa tilavuusvirran hallintaan ja äänivaroi-tusmerkin laukaisemiseksi, kun vähimmäistilavuusvirta laskee alle arvon 20 m/s |
| | Moottorin nopeuden määrittäminen* | - Imutehoa voi säätää kierrosluvunsäätimellä |
* Snnbriippuen imurin varustuksesta
4 Käyttöönotto
4.1 Ennen jokaista käyttöä
Varmista, että seuraavat ehdot täyttyvät:
△ Pölynimuri, sähköjohto, imuletku ja lisävarusteet eivät ole vaurioituneet.
△ Kaikki suodattimet on lisätty ja ne ovat ehjiä.
4.2 Käynnistäminen ja sammuttaminen
Imurin pistorasiassa on aina jännitettä pääkytkimen asennosta riippumatta.
⚠️ VAROITUS!
Sähkötyökalun automaattinen käynnistyminen muodostaa loukkaantumisvaaran!
- Sammuta sähkötyökalu tai paineilmatyökalu ennen kuin kytket sen pölynimuriin.
HUOMAA
Kytkimen ollessa asennossa >0< imurin pistorasiaan voi liittää jatkojohdon.
⚠ Sähkökytkentä: imuri + liitetty laite (maks. 2000 W) maks. 16 A.
4.2.2 Pölynimurin kytkeminen päälle
Toiminnot katso "3 Näyttö- ja ohjauselementit" sivulla 114.
▶ Työnnä pistoke pistorasiaan.
▶ Aseta kytkin kohtaan >I<.
Pölynimuri käynnistyy välittömästi.
tai:
▶ Aseta kytkin asentoon >A< tai >AC<.
Pölynimuri on valmiustilassa sähkötyökaluja varten.
4.2.3 Imuletkun halkaisijan määrittäminen\*
Määritä imuletkun halkaisija kytkimellä.
HUOMIO!
Luokkien M ja H valintakytkin vähimmäistilavuusvirran signaalia (äänimerkkiiä ja valoa) varten
Letkun läpimitasta riippuen tiloissa >A< ja >AC< on käytössä seuraavat säädöt:
| Valintakytkinimuletkun sisähalkaisijalle | Tilavuusvirta |
| ∅ 35 mm | 70 l/s |
| ∅ 27 mm | 41 l/s |
| ∅ 21 mm | 25 l/s |
| Kierroslukua ei voi säätää.Imuri käy aina suurimmalla mahdollisella kierrosluvulla. |
4.2.4 Imutehon säätö\*
▶ Säädä moottorin nopeutta kytkimellä. tai
Säädä kahvaputkessa olevaa lisäilmaluistia.
4.2.5 Pölynimurin sammuttaminen
▶ Aseta kytkin kohtaan >0<.
Pölynimuri on kytketty pois päältä.
- Kun olet kytkenyt pölynimurin pois päältä, irrota pistoke pistorasiasta.
Kääri sähköjohto kokoon.
Säilytä sähköjohtoa johtokoukussa.
Säilytä imuputkea säiliön takaseinässä olevassa lisätarvikete lineessä*.
▶ Aseta imuletkun päät yhteen niin, ettei likahiukkasia pääse vuotamaan.
▶ Poista sähkötyökalu.
5 Käyttötilat
5.1 Imeminen kuivakäytössä
Ime ainoastaan kuivalla suodattimella, kuivalla imurilla ja kuivilla lisätarvikkeilla, jottei laitteeseen pääse syntymään pölykerään- tymiä.
Mikäli laitteella imetään nokea, sementtiä, kipsiä, jauhoa tai vastaavia pölyjä: aseta PE-hävityspussi likasäiliöön.
Käytä aina hävityspusseja yhdessä suodatinpatruunoiden kanssa.
HUOMAA
Luokkien M, H ja H-asbesti imureita tulee käyttää mieluiten kuivakäytössä.
5.2 Nesteiden imeminen
⚠️ VAROITUS!
Sähköiskun vaara!
- Imuri on sammutettava välittömästi, jos siitä alkaa pursuta ulos vaahtoa tai nestettä.
Säiliö ja mahdollinen suodatinkasetti on tyhjennettävä.
HUOMAA
Puhdista veden täyttötason anturit (1) ja tutki ne vaurioiden varalta säännöllisesti.
- Imurointi ilman kuitukangaspölypussia.
Laskossuodattimet soveltuvat märkäimurointiin. Sisäänrakannettu anturi kytkee moottorin pois päältä kun säiliö on täysi.
Täydellä säiliöllä voi olla vaikutus imurin käsittelyyn
- Tyhjennä säiliö (katso "7 Säiliön tyhjentäminen" sivulla 116).
HUOMAA
Ellei imuria sammuteta, käynnistysesto pysyy toiminnassa. Imuria voi käyttää vasta sammuttamisen ja uudelleen käynnistämisen jälkeen.
- Imuletku tulee ottaa pois nesteestä ennen tyhjentämistä.
▶ Letkusta voi valua hieman vettä sammuttamisen jälkeen suuren imutehon ja virtaukselle otollisen säiliön muodon takia.
Käytä kuivaa suodatinta, jos imet laitteella tämän jälkeen kuivakäytössä.
HUOMAA
Jos laitetta käytetään usein vuorotellen kuiva- ja märkäkäytössä, on suositeltavaa käyttää ylimääräistä suodatinsarjaa, mieluiten polyesterisuodatinkasetteja.
5.3 Asbestipitoisten aineiden imeminen
Vain pölyluokan H-asbesti pölynimureita voidaan käyttää asbestipi- toisten aineiden imuroimiseen.
Käytä aina kuivasuodatinta, pölynimuria ja lisävarusteita työs-kennellessäsi, jotta estät pölyn tarttumisen ja kerääntymisen.
Asbestipitoisten aineiden imemistä varten: Työnnä PE-tyhjennyspussi tai fleece-suodatinpussi likasäiliöön.
Käytä aina suodatinpusseja yhdessä suodatinpatruunoiden kanssa.
HUOMAA
Kuivien pölyjen pölynimureina tulisi mieluiten käyttää H-asbestiluokan pölynimureita.
⚠️ VAROITUS!
Terveysvaara!
Asbestikuituja ilmassa.
Johda työalueelle riittävästi ulkoilmaa (raitis ilma).
- Ohjaa tai puhdista poistoilma niin, etteivät asbestikuidut pääse muiden henkilöiden hengitysilmaan.
- Kun suodatat poistoilmaa, kuljeta kaikki pöly pölytiiviissä säiliöissä.
- Älä dekantoi pölyä.
Jos asbestikuitujen vapautuminen on mahdollista:
- Imeytä asbestikuidut poistoaukossa tai alkuperäisessä paikassa.
Hävitä sen jälkeen asbestikuidut uusimman tekniikan mukaisesti niin, ettei siitä ole vaaraa ihmisille tai ympäristölle.
Jos asbestikuitujen täydellinen imeytyminen ei ole mahdollista:
- suorita ilmanvaihdon lisätoimenpiteitä uusimman tekniikan mukaisesti.
Työn valmistuttua:
- Puhdista työkalut huolellisesti imuputket ja työvälineet mukaan lukien.
▶ Puhdista työskentelyalue huolellisesti.
Kostuta ja irrota asianmukaisesti asbestikuiduista saastuneet esineet, joita ei voida puhdistaa.
Puhdistuksen jälkeen:
▶ Tuuleta työskentelyaluetta riittävästi.
6 Jatkuva suodattimien puhdistus
lmuri on varustettu sähkömagneetisella suodattimien puhdistimella, jolla voidaan puhdistaa kaikki kerääntynyt pöly suodatinpatruunoista.
Toiminto puhdistaa suodatinpatruunoita vuorotellen yksi toisen jälkeen, jolloin keskeytymätön työskentely on mahdollista.
7 Säiliön tyhjentäminen
HUOMAA
Sallittu ainoastaan pölyillä, joita koskee työpaikan raja-arvo > 1 mg/m ^3 .
▶ Sammuta imuri ja irrota pistoke.
Avaa kiinnittimet.
▶ Ota kansi ja imuletku irti säiliöstä.
Käännä säiliö ylösalaisin.
7.1 Kuitukangaspölypussin hävittäminen
▶ Sammuta pölynimuri.
Irrota pistoke pistorasiasta.
Käytä asianmukaista hengityssuojainta.
Irrota imuletku.
▶ Sulje imuistukka tulpalla.
Avaa kyljissä olevat salvat.
▶ Poista yläosa.
▶ Vedä laippa varovasti irti imuistukasta ja sulje laippa.
Hävitä kerääntynyt materiaali voimassa olevien määräysten mukaisesti.
7.2 PE-tyhjennys- ja hävityspussin hävittäminen
▶ Aseta kytkin asentoon >AC<.
Suodatinpatruunat puhdistetaan automaattisesti.
Suodattimiin jäänyt pöly putoaa pussiin.
▶ Sammuta pölynimuri.
Irrota pistoke pistorasiasta.
Käytä asianmukaista hengityssuojainta.
Irrota imuletku.
▶ Sulje imuistukka tulpalla.
Avaa kyljissä olevat salvat.
▶ Poista yläosa.
- Sulje PE-tyhjennys- ja hävityspussi varovasti mukana toimitetulla narulla.
▶ Vedä laippa irti imuistukasta ja sulje laippa.
▶ Ota PE-tyhjennys- ja hävityspussi varovasti irti säiliöstä.
Hävitä imemäsi aines voimassa olevien määräysten mukaisesti.
7.3 Lisää kuitukangaspölypussi
HUOMAA
Käytä kuitukangaspölypussia vain kuivaimurointiin.
▶ Työnnä laippa kokonaan imuistukan päälle
HUOMAA
Sulkimen käyttö
Käännä sisäpuolella oleva punainen suljin CLOSE (kiinni) -asentoon ▲ -merkissä olevaan pysähdykseen asti.
7.4 Lisää PE-tyhjennys- ja hävityspussi\*
HUOMAA
PE-tyhjennys- ja hävityspussit soveltuvat ainoastaan luokkien M ja H pölynimureihin, joissa on erikoissäiliö ja imuaukon suljin ja jotka ovat tyyppiä iPulse M, iPulse H ja iPulse H-asbesti.
HUOMAA

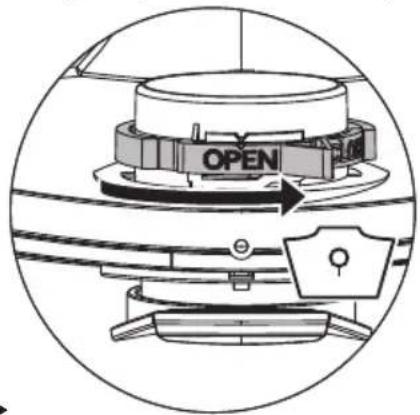

Sulkimen käyttö
Käännä sisäpuolella oleva punainen suljin OPEN (auki) -asentoon ▲ -merkissä olevaan pysähdykseen asti.
- Liu'uta laippa kokonaan imuistukan päälle.
▶ Vie pussin yläosan suu säiliön reunan ylitse.
8 Suodattimen vaihtaminen
8.1 Suodatinpatruunoiden vaihtaminen
▶ Puhdista suodatinpatruunat ennen niiden vaihtamista.
- Kierrä salvan lukitsinta kolikolla tai vastaavalla esineellä 90° vastapäivään ja paina salpaa taaksepäin.
Käännä suojus auki.
Laita irrottamasi suodatinkasetit välittömästi pölytiiviiseen muovipussiin, sulje pussi ja hävitä asianmukaisesti.
▶ Aseta uudet suodatinkasetit paikoilleen.
Nosta lukitussankaa, käännä suojus alas ja lukitse se painamalla sitä kevyesti.
9 Moottorin suojasuodattimen vaihtaminen
HUOMAA
Likaantunut moottorin suojasuodatin on merkki viallisista suodatinkaseteista.
▶ Vaihda suodatinkasetit.
Vaihda moottorin suojasuodatin tai pese se juoksevassa vedessä, kuivaa ja aseta takaisin paikoilleen.
10 Kuljettaminen
Irrota imuletku.
▶ Sulje imuistukka tulpalla.
▶ Aseta yläosa säiliöön.
▶ Sulje sivusalvat.
- Aseta lisätarvikkeet sopivaan muovipussiin ja sulje se tai aseta lisätarvikkeet lisätarviketelineeseen.
Liitä imuletkun alku- ja loppupäät toisiinsa.
- Kierrä letku imurin ympärille ja kiinnitä kahvalla
11 Huoltaminen
HUOMAA
lmuri on sammutettava ja pistoke on irrotettava ennen jokaista huoltokertaa.
Käyttäjän tulee pitää imuri kunnossa
-purkamalla se osiin
-puhdistamalla
-ja huoltamalla sen
saattamatta itseään ja muita henkilöitä vaaratilanteisiin.
Varotoimenpiteet
Vaadittavia varotoimenpiteitä ovat
-puhdistus ennen osiin purkamista
- niiden paikallisten suodatettavien tuuletusjärjestelmien valmistelu, joista imuri aiotaan irrottaa
-huoltoalueen puhdistus
-sopivien henkilösuojainten käyttö.
Luokkien H ja M imureita koskevat varotoimenpiteet
Imurin ulkopinnat puhdistetaan imemällä ja pyyhkimällä niistä pöly tai käsittelemällä ne tiivistysaineella, ennen kuin imuri viedään pois vaaralliselta alueelta. Kaikkien imurin osien on katsottava olevan likaisia, kun imuri viedään pois vaaralliselta alueelta, joten pölyn leviämisen estämiseksi on ryhdyttävä tarpeellisiin toimenpiteisiin.
Likaiset tarvikkeet
Huolto- ja korjaustoimien yhteydessä on hävitettävä kaikki likaan-tuneet tarvikkeet, joita ei voida puhdistaa tyydyttävästi. Tällaiset tarvikkeet on hävitettävä vuotamattomissa pusseissa kyseisille materiaaleille määritettyjä voimassa olevia määräyksiä noudattaen.
11.1 Imurin tehokkuuden testaaminen
Valmistajan tai opastetun henkilön on suoritettava vähintään kerran vuodessa tekninen tarkastus, joka sisältää suodattimet, pölynimurin ilmatiiviyden ja hallintamekanismit.
Lisäksi pölynimurien, joiden pölyluokka on H tai H-asbesti, tehokkuus on tarkastettava vähintään kerran vuodessa tai useammin.
Testimenetelmä, jota voidaan käyttää laitteen tehokkuuden osoittamiseen, määritellään standardissa EN 60335-2-69 AA.22.201.2. Jos testiä ei läpäistä, se on toistettava uudella pääsuodattimella.
Käyttöpaikan ilmanvaihtuvuuden on oltava riittävä, jos poistoilma tyhjentyy samaan huoneeseen. Lisätietoja on nähtävissä kansallisista määräyksistä.
Jos imurin imuteho heikkenee ja eikä lisäänny edes tärisyttämällä suodatinkasetteja enemmän (sillä edellytyksellä, että säiliö on tyhjennetty ja kuitukangaspölypussi vaihdettu), on välttämätöntä vaihtaa suodatinkasetit (katso "8.1 Suodatinpatruunoiden vaihtaminen" sivulla 117).
12 Puhdistaminen
HUOMAA
Hapot, asetoni ja liuotusaineet voivat vahingoittaa imurin osia.
▶ Puhdista säiliö ja lisätarvikkeet vedellä.
Pyyhi yläosa kostealla liinalla.
Anna säiliön ja lisätarvikkeiden kuivua.
13 Korjaaminen

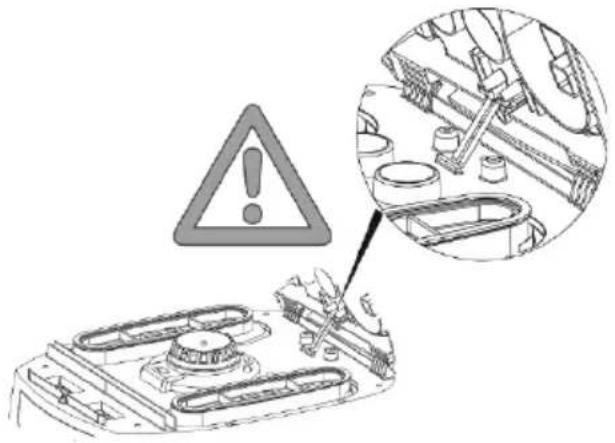

⚠️ VAROITUS!
Väärin suoritetut korjaustoimenpiteet voivat aiheuttaa vaaratilanteita käyttäjälle.
- Korjaustoimet tulee jättää ala ammattilaisille, eli esim. valmistajan asiakaspalvelulle. Laitteessa tulee käyttää ainoastaan alkuperäisvaraosia.
14 Vianetsintä ja korjaaminen
| HUOMAA |
| Toimintahäiriöt eivät välttämättä merkitse sitä, että imuri olisi viallinen. |
| Vika Syy Ratkaisu | | |
| Imuteho on heikentynyt Suodatin likainen | Puhdista | |
| Suodatinpussi täynnä Vaihda | |
| Säiliö täynnä Tyhjennä | |
| Moottorin suojasuodatin on tukossa Puhdista | |
| Suutin, putki tai letku tukossa Puhdista | |
| Pölynimuri ei käynnisty Verkkopistoke ei ole pistorasiassa Kytke verkkopistoke pistorasiaan |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Älä suorita muita toimenpiteitä, vaan ota yhteyttä asiakaspalveluun.
15 Tekniset tiedot
| Tyypi: ISP | | AC 1630 P |
| Jännite | V | 220-240 |
| Taajuus | Hz | 50/60 |
| Nimellisteho | W | 1400 |
| Mmaks. teho | W | 1600 |
| Ilmavirta* | l/s (m3/h) | 75 (270) |
| Alipaine* | hPa/MG | 280 |
| Ilmavirta** | l/s (m3/h) | 45 (162) |
| Alipaine** | hPa/SE | 245 |
| Ääänipaine | dB(A) | 69 |
| Paino | kg | 15,5 |
| Mitat p x l x k | cm | 53 x 40 x 56 |
* puhaltimessa
** letkussa
Enimmäisvirta pölynimureissa, joissa on pistorasia: 2000 W
Verkkoliitäntäkaapeli pölyluokan pölynimureissa, joissa on pistorasia: H07RN-F 3G1,5
16 Testit ja hyväksynnät
Sähkötekniset tarkastukset on suoritettava turvallisuusmääräyksen DGUV V3 ja normin DIN VDE 0701 osien 1 ja 3 mukaisesti. Kyseiset tarkastukset ovat normin DIN VDE 0702 mukaan välttämättömiä säännöllisin väliajoin ja kunnossapidon tai muutoksen tekemisen jälkeen. Imurit on tarkastettu ja hyväksytty normin IEC/EN 60335–2–69 mukaisesti.
HUOMAA
Käytetyt laitteet sisältävät arvokkaita materiaaleja, joita voidaan käyttää uudelleen. Imureita ei saa hävittää tavallisen kotitalousjätteen mukana, vaan ne on vietävä asianmukaiseen keräyspisteeseen, joka voi olla esim. kunnallinen jätteenkeräyspiste.
17 Vaatimustenmukaisuusvakuutus
Vakuutamme, että alla mainittu laite vastaa suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia perusturvallisuus- ja terveysvaatimuksia.
Jos laitteeseen tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.
Tuote: Pölynimuri märkä- ja kuivakäyttöön
Tyyppi: ISP model AC 1630 P
Tämän laitteen rakenne on seuraavien oleellisten säännösten mukainen:
EY:n konedirektiivi 2006/42/EY
EY:n EMC-direktiivi 2014/30/EY
ROHS 2011/65/EU
EY:n konedirektiivi 2006/42/EY, mukaan lukien muutokset:
Luokan II vaatimukset
Seuraava laitos on testannut ja sertifioinut tuotteen:
Dokumentointivaltuutettu: Spit S.A.S., 150 Avenue de Lyon, B.P.104,
26501 BOURG LES VALENCE CEDEX, FRANCE
30.07.2019
Jan Bernard
Quality Manager
30/07/19
S.P.I.T.
Bernard JAN / Responsable QSE
Tél.: 06 45 01 15 76
150 Avenue de Lyon - BP 104
26501 BOURG-LES-VALENCE CEDEX
Magyar
Pölyluokan L imurit soveltuvat kuivan, palamattoman, terveydelle vaarattomien pölyjen imurointiin > 1 mg/m³ työpaikkaraja-arvoilla.
Luokan M imurit soveltuvat kuivien, palamattomien pölyjen, palamattomien nesteiden, puupölyn ja vaarallisten pölyjen (työpaikan raja-arvon ollessa ≥ 0,1 mg/m³) imemiseen.
Luokan H imurit soveltuvat kuivien, palamattomien pölyjen, syöpää aiheuttavien ja tauteja tartuttavien hiukkasten sekä palamattomien nesteiden, puupölyn ja terveydelle vaarallisten pölyjen (työpaikan raja-arvon ollessa imemiseen.
VAROITUS: Kone sisältää terveydelle haitallista pölyä. Sen tyhjentäminen ja huoltaminen, pölynkeruusäiliön hävittäminen mukaan lukien, on jätettävä asiaankuuluvan ammattihenkilöstön suoritettavaksi, joka käyttää vaadittavaa suojavarustusta. Laitetta ei saa käyttää ilman täydellistä suodatusjärjestelmää.
Tämän käyttöopas tulee aina säilyttää työkalun mukana.
Spit varaa itsellään oikeuden muuttaa tämän tuotteen ominaisuuksia milloin tahansa. Valokuvissa saattaa esiintyä valinnaisina toimitettuja tarvikkeita tai lisävarusteita, jotka eivät sisälly vakiomalleihin.
