KÄYTTÖOHJE AC1625 Spit

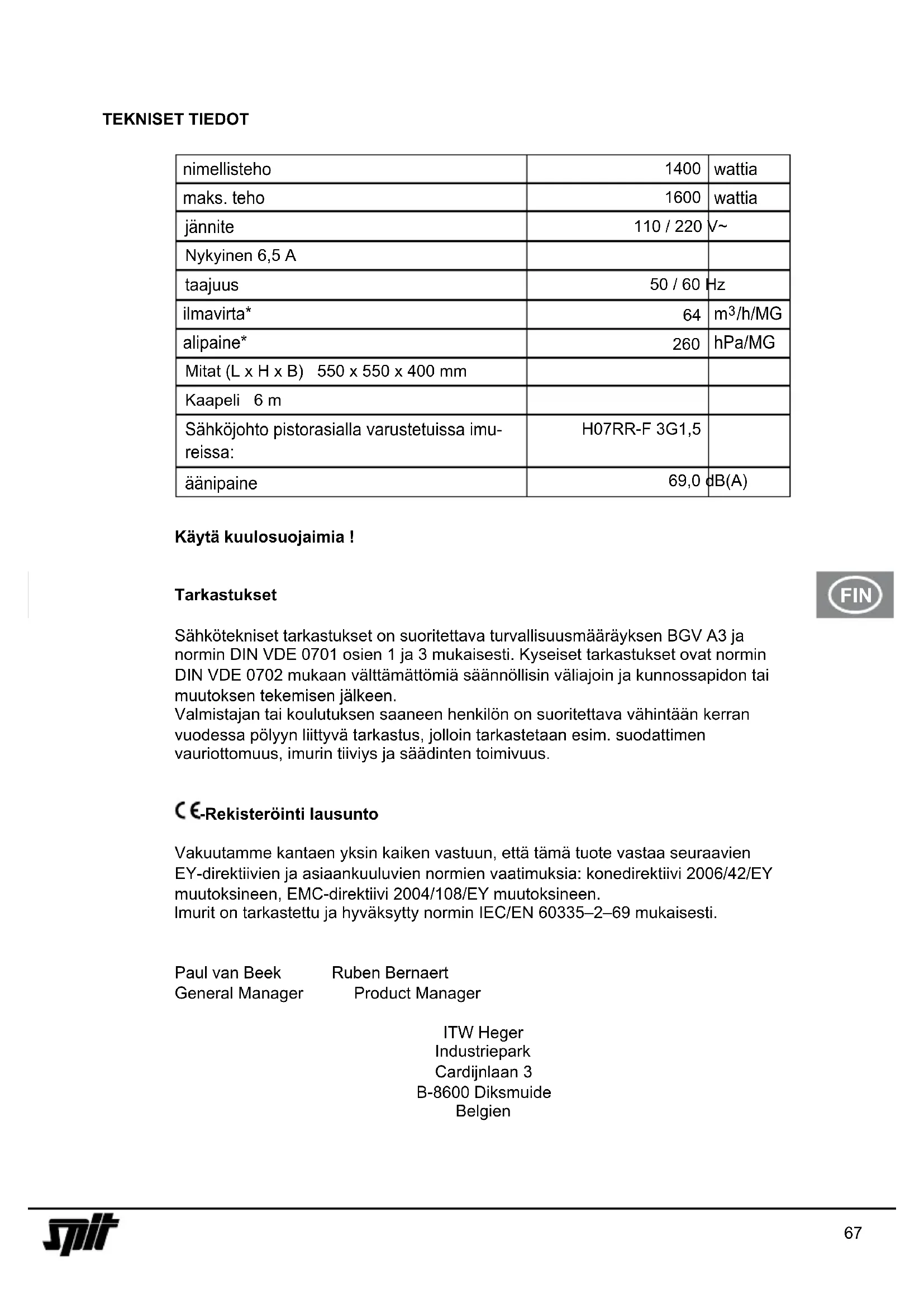

nimellisteho	1400	wattia
maks. teho	1600	wattia
jännite	110 / 220	V~
Nykyinen 6,5 A
taajuus	50 / 60	Hz
ilmavirta*	64	m^3/h/MG
alipaine*	260	hPa/MG
Mitat (L x H x B) 550 x 550 x 400 mm
Kaapeli 6 m
Sähköjohto pistorasialla varustetuissa imu-reissa:	H07RR-F 3G1,5
äänipaine	69,0	dB(A)

Käytä kuulosuojaimia!

Tarkastukset

Sähkötekniset tarkastukset on suoritettava turvallisuusmääräyksen BGV A3 ja normin DIN VDE 0701 osien 1 ja 3 mukaisesti. Kyseiset tarkastukset ovat normin DIN VDE 0702 mukaan välttämättömiä säännöllisin väliajoin ja kunnossapidon tai muutoksen tekemisen jälkeen.

Valmistajan tai koulutuksen saaneen henkilön on suoritettava vähintään kerran vuodessa pölyyn liittyvä tarkastus, jolloin tarkastetaan esim. suodattimen vauriottomuus, imurin tiiviys ja säädinten toimivuus.

CE-Rekisteröinti lausunto

Vakuutamme kantaen yksin kaiken vastuun, että tämä tuote vastaa seuraavien EY-direktiivien ja asiaankuuluvien normien vaatimuksia: konedirektiivi 2006/42/EY muutoksineen, EMC-direktiivi 2004/108/EY muutoksineen.

Imurit on tarkastettu ja hyväksytty normin IEC/EN 60335-2-69 mukaisesti.

Paul van Beek

General Manager

Ruben Bernaert

Product Manager

ITW Heger

Industriepark

Cardijnlaan 3

B-8600 Diksmuide

Belgien

ENNEN KÄYTTÖÄ

Laitteen osien täysilukuisuus sekä laitteen ehjyys tulee tarkastaa pakkausmateriaalin poistamisen yhteydessä.

Imurin käyttäjille on annettava riittävästi ohjeita ja opastusta imurin käyttöön ja tietoja aineista, joita sillä aiotaan imeä, mukaan lukien tietoja imettyjen aineiden hävittämisestä, ennen laitteen käyttöä.

KÄYTTÖTARKOITUS

Märkä- ja kuivaimurointiin.

Pölyluokan M imurit soveltuvat kuivan ja syttymättömän pölyn, palamattomien nesteiden, puupölyn ja vaarallisen pölyn imurointiin, jossa altistusraja-arvo (AGW) ≥ 0,1 mg/m³.

Pölyluokan H imurit soveltuvat kuivan ja syttymättömän pölyn, syöpää aiheuttavien ja sairauksia synnyttävien hiukkasten sekä palamattomien nesteiden, puupölyn ja terveydelle vaarallisten pölyjen imurointiin, joissa altistusraja- arvo (AGW) < 0,1 mg/m ^3 .

KÄYTTÖÖNOTTO

Laite käynnistetään/sammutetaan yläosassa ① olevalla kytkimellä ②a (tai käynnistetään automaattikäyttöön – katsokohtaa).

Käyttökenttä

Laitteesta voidaan valita, varustelusta riippuen, seuraavat toiminnot ja säädöt.

0 = imuri >pois päältä<

I = imuri >päälle<

A = valmiuskäyttö käynnistys-/sammutusautomatiikkaavarten. (Imuri käynnistyy ja sammuu sähkötyökalulla)

AC = valmiuskäyttö kuten "A" plus automaattinen suodatinpuhdistus.

Pistorasia ②b on tarkoitettu sähkötyökalun liittämiseen.

Huomio! Sähkötyökalu ei saa olla käynnissä liittämisen aikana. Pistorasia on aina jännitteinen, kun verkkopistoke on liitettynä, kytkinasennosta riippumatta. Kytkinasennossa „O” pistorasiaa voidaan siten käyttää jatkojohdolle (esim. valaisinta varten). Liitäntäarvo: Imuri ja siihen liitetty laite maks. 16 A.

Imutehoa voidaan säätää portaattomasti kierroslukusäätimellä ②d.

Esivalintakytkin 2d vähimmäistilavuusvirran signaalia varten (äänimerkki ja valo) luokan “M” ja “H” imureissa.

„A” tai „AC"-kytkentämuodossa suoritetaan letkuhalkaisijasta riippuen seuraava säätö: Kierrosluvun säätöä ei tapahdu. Imuri toimii aina maks. kierrosluvulla.

Letkun sisäläpimitta Kytkimen asento
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Sähkötyökalujen imuaukot eivät ole vielä normitettuja. Sen vuoksi on saatavana adapteri (kumisuutin tai kumimuhvi), joka voidaan sovittaa sähkötyökaluun lyhentämällä.

Työt

Imutehoa voidaan käsiputkea käytettäessä säätää sivuilmaluistilla.

Kuivaimurointi.

Imuroi vain, kun suodatin, laite ja lisävarusteet ovat kuivia, jottei pöly tarttuisi kiinni ja muodostaisi kuorettumia. Jos imuroit nokea, sementtiä, kipsiä, jauhoa tai muita samankaltaisia pölyjä, suosittelemme paperisuodatinpussin käyttöä. Käytä paperisuodatinpussia aina suodatinkaseti kanssa.

Märkäimurointi.

Älä käytä paperisuodatinpussia. Suodatinkasetit soveltuvat märkäimurointiin.

Sisäänrakennettu tunnistin sammuttaa moottorin säiliön täyttyessä. Tyhjennä laite kohdassa >Säiliön puhdistus< esitetyllä tavalla. Jos laitetta ei sammuteta, toimii uudelleenkäynnistyssuoja edelleenkin. Laite on käyttövalmis vasta sammuttamisen ja uudelleenkäynnistyksen jälkeen.

• Poista imuletku nesteestä ennen tyhjennystä.
• Sammuttamisen jälkeen vettä voi valua letkusta hieman korkean imutehon ja virtaviivaisen säiliömuodon vuoksi.
• Jos aiot sen jälkeen imuroida kuivaa roskaa, käytä kuivia suodattimia. Jos vuorotellet usein kuiva- ja märkäimuroinnin välillä, suosittelemme toisen suodatinerän, ensisijaisesti polyesteri-suodatinkasettien käyttöä..

Suodattimen puhdistus

Imurit on varustettu sähkömagneetisella suodatinpuhdistustoiminnolla, joka ravistaa kiinnitarttuneen pölyn poimusuodatinpatruunoista. Se takaa poimusuodattimien optimaalisen käytön ja pidentää työjaksoja.

Käsin suoritettava puhdistus

Tärytys (kytkinasento A tai AC/kytkin ②a) tulisi suorittaa viimeistään silloin, kun tilavuusvirtanäyttö ②c (merkkivalo) syttyy tai kuuluu varoittava ääni tai imuteho heikkenee

Automaattinen puhdistus (tärytysautomatiikka).

Suodattimen puhdistus tapahtuu automaattisesti. (kytkinasento AC / kytkin ②a)

Säilion puhdistus

Sallittu vain pölyissä, joiden altistusrajaarvo (AGW) > 1mg/m ^3 .

Sammuta laite kytkimellä ②a, vedä pistoke ⑥irti, avaa sulkimet ⑨. Irrota yläosa ① ja imuletku säiliöstä ⑦. Kaada roskat säiliöstä.

Paperisuodatinpussi

Irrota yläosa ① suodatinpussin/tyhjennyspussin sisään asettamiseksi tai poistamiseksi. Avaa sivuilla olevat sulkimet ⑨. Käytä paperisuodatinpussia vain kuivaimurointiin..

Paperisuodatinpussin sisään asettaminen

• 25 litran säiliö Työnnä laippa imuaukon päälle.
• AC 1625 M laitteita saa käyttää vain paperi-silla suodatinpusseilla, jos imetään pölyä, jonka altistus-raja-arvot (AGW) ovat > 0,1mg/m³.

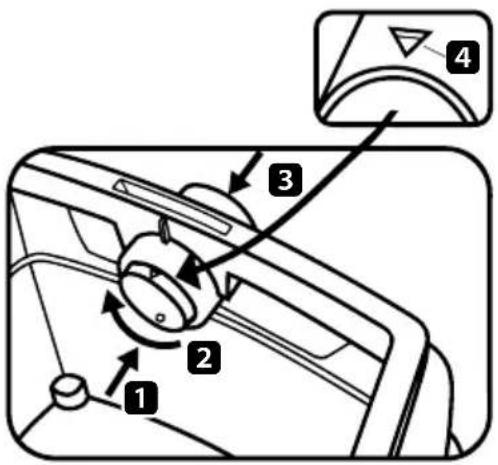

Käännä imuaukossa sijaitsevan kiertotyöntimen ④ merkki ▲ yläasentoon. Työnnä laippa imuaukon päälle.

Paperisuodatinpussin vaihto.

Vedä laippa varovasti imuliittimestä ja sulje laippa. Käynnistä moottori, jotta mahdollisesti ilmassa leijuva pöly voidaan imuroida. Hävitä imuroitu pöly määräysten mukaisesti.

Muovinen tyhjennyspussi

Muovisia tyhjennyspusseja voidaan käyttää vain erikoissäiliöllä varustetuissa M--imureissa, joissa tyyppien AC 1625 M imuaukossa on kiertotyönnin.

Käännä imuaukossa sijaitsevan kiertotyöntimen pyöreä merkki ④ ● yläasentoon.

Kiertotyöntimen käyttö:

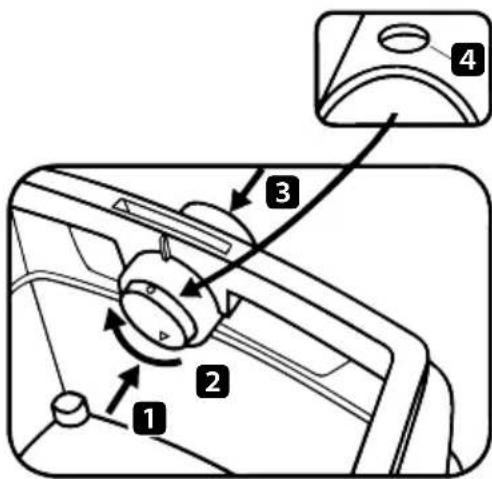

Paina työnnintä sisältäpäin ulos 1, kierrä 180° 2 (katso merkintää 4) ja paina jälleen ulkoapäin imuistukan läpi sisään 3.

Työnnä laippa imuistukan päälle, aseta pussin yläaukko säiliön reunan päälle.

Muovisen tyhjennyspussin vaihto

Irrota imuletku, sulje imuaukko ⑧ tulpalla ⑧a. Irrota yläosa. Käynnistä moottori ennen sivuun laskemista, jotta ilmassa leijuva pöly voidaan imuroida. Sulje tyhjennyspussi sulkunauhalla. Vedä laippa varovasti imuaukosta ja sulje tiiviisti. Jätehuolla roskat lainmääräysten mukaisesti

PUHDISTUS

Puhdista säiliö ja lisävarusteet vedellä. Pyyhi yläosa ① kostealla liinalla. Anna säiliön ja lisävarusteiden kuivua.

WARTUNG

Jos imurin imuteho heikkenee ja suodatinkasettien ⑫ puhdistus ei kohota imutehoa enää (edellyttäen, että säiliö ⑦ on tyhjennetty ja paperisuodatinpussi ⑭ vaihdettu), on vaihdettava suodatinkasetit ⑫.

Tärytä suodatinkasetteja ⑫ ennen suodattimen vaihtoa vielä kerran. Käännä salvassa ④ olevaa suljinta ⑤ kolikolla tai samankaltaisella esineellä 90° vastapäivään ja paina salpaa ④ taakse. Avaa kansi ja irrota suodatinkaseti ⑫ ylöspäin nostamalla.

Pakkaa poistetut suodatinkasetit heti pölytiiviiseen muovipussiin, sulje pussi ja hävitä määräysten mukaisesti. Aseta uudet suodatinkasetit paikoilleen. Käännä kansi alas ja lukitse kevyesti painaen..

Jos moottorinsuojasuodatin ⑬ on likaantunut, on se merkki suodatinkasettien vioittumisesta. Vaihda suodatinkasetit. Pese moottorinsuojasuodatin juoksevan veden alla, kuivaa ja aseta takaisin paikalleen.

OMATOIMINEN HÄIRIÖIDEN POISTAMINEN

Häiriö Mahdollinen syy Poistotoimenpide
Imuteho on heikentynyt.	Suodatin on likainen.Paperisuodatin on täysi.Säiliö on täysi.Suutin, putki tai letku on tukkeutunut.	Puhdista.Vaihda.Tyhjennä.Puhdista
Imuri ei käynnisty.	Onko pistoke kytketty pistorasiaan?Onko sähköverkossa jännitettä?Onko sähköjohto kunnossa?Onko kansi kunnolla kiinni?Onko vesianturi sammutettu?Onko imuri valmiustilassa AR?	Aseta kytkin asentoon I tai A
Järjestelmä imee PE-tyhjennys- ja hävityspussia suodattimeen.	Sulkimen asento on väärä.	Vie suljin asentoon 4•
Luokkien M ja H imurit: säiliössä on pölyä paperisuodattimen ollessa paikoillaan.	Sulkimen asento on väärä.	Vie suljin asentoon 4▲

Älä suorita muita toimenpiteitä, vaan ota yhteyttä asiakaspalveluun.

Käytöstä poistetut laitteet sisältävät arvokkaita, kierrätykseen soveltuvia materiaaleja. Laitetta ei saa heittää tavalliseen jätesankoon, vaan se on toimitettava vastaavien laitteiden keräyspisteeseen..

MÜSZAKI ADATOK

Tämän käyttöopas tulee aina säilyttää työkalun mukana.

Spit varaa itsellään oikeuden muuttaa tämän tuotteen ominaisuuksia milloin tahansa. Valokuvissa saattaa esiintyä valinnaisina toimitettuja tarvikkeita tai lisävarusteita, jotka eivät sisälly vakiomalleihin.
