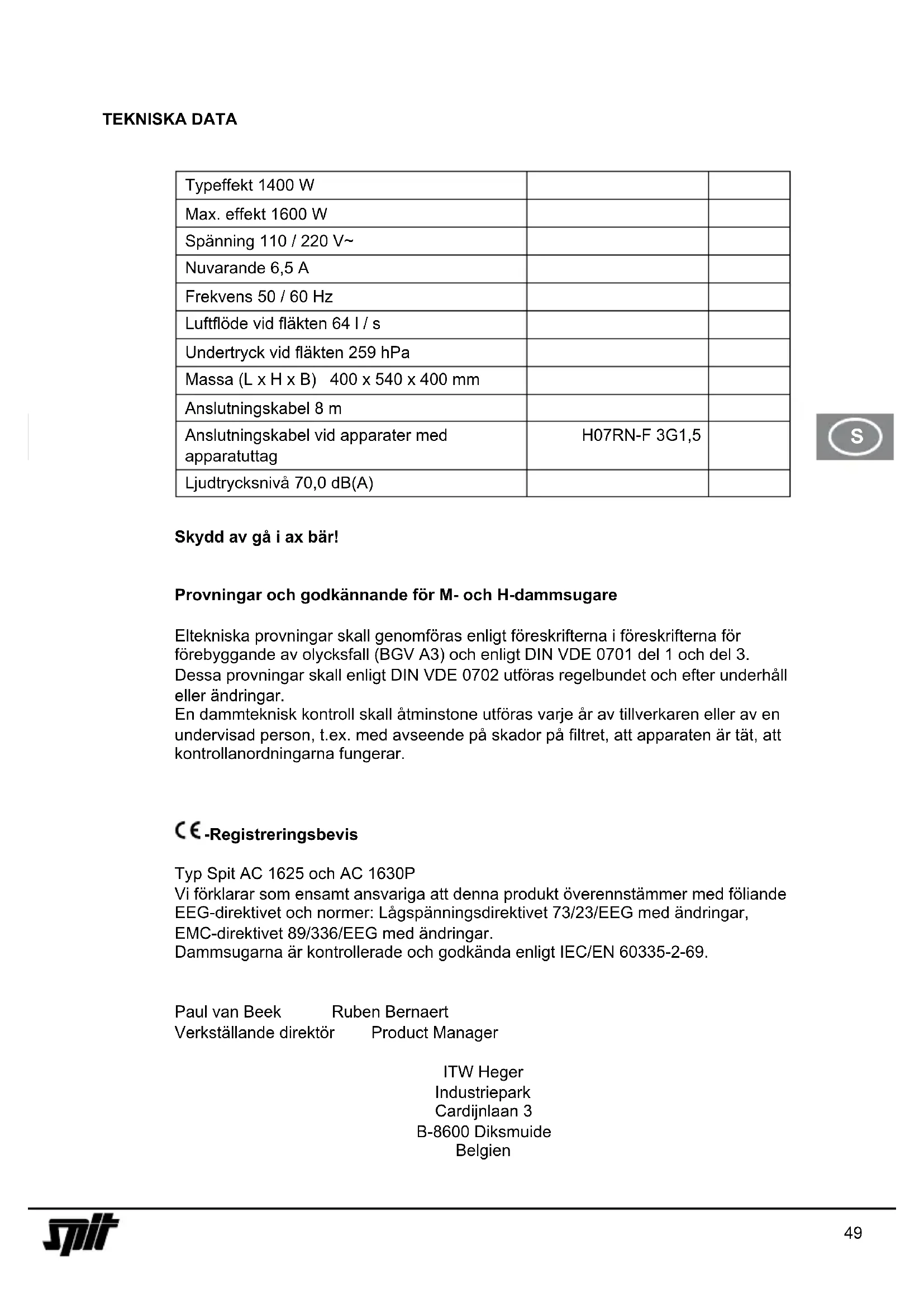

BRUKSANVISNING AC1625 Spit

Typeffekt 1400 W
Max. effekt 1600 W
Spänning 110 / 220 V~
Nuvarande 6,5 A
Frekvens 50 / 60 Hz
Luftflöde vid fläkten 64 l / s
Undertryck vid fläkten 259 hPa
Massa (L x H x B) 400 x 540 x 400 mm
Anslutningskabel 8 m
Anslutningskabel vid apparater med apparatuttag	H07RN-F 3G1,5
Ljudtrycksnivå 70,0 dB(A)

Skydd av gå i ax bär!

Provningar och godkännande för M- och H-dammsugare

Eltekniska provningar skall genomföras enligt föreskrifterna i föreskrifterna för förebyggande av olycksfall (BGV A3) och enligt DIN VDE 0701 del 1 och del 3.

Dessa provningar skall enligt DIN VDE 0702 utföras regelbundet och efter underhåll eller ändringar.

En dammteknisk kontroll skall åtminstone utföras varje år av tillverkaren eller av en undervisad person, t.ex. med avseende på skador på filtret, att apparaten är tät, att kontrollanordningarna fungerar.

CE -Registreringsbevis

Typ Spit AC 1625 och AC 1630P

Vi förklarar som ensamt ansvariga att denna produkt överennstämmer med föliande EEG-direktivet och normer: Lågspänningsdirektivet 73/23/EEG med ändringar, EMC-direktivet 89/336/EEG med ändringar.

Dammsugarna är kontrollerade och godkända enligt IEC/EN 60335-2-69.

Paul van Beek

Ruben Bernaert

Verkställande direktör

Product Manager

ITW Heger

Industriepark

Cardijnlaan 3

B-8600 Diksmuide

Belgien

Se till att apparaten är komplett när den packas upp och var uppmärksam på eventuella transportskador. Läs igenom alla informationer noggrant. De ger viktiga informationer för användning, säkerhet samt skötsel och underhåll. Förvara bruksanvisningen omsorgsfullt och lämna i förekommande fall med den till efterföljande innehavare. Vi förbehåller oss rätten till ändringar av konstruktion och utrustning

ANVÄNDNINGSOMRÅDEN

Dammsugning av torrt och vått material.

Dammsugare i klassen M är lämpliga för att suga upp/bort torrt, icke brännbart damm, icke brännbara vätskor, trädamm och hälsovådligt damm med AGW-värden ≥ 0,1 mg/m

Dammsugare i klassen H är lämpliga för att suga upp/bort torrt, icke brännbart damm, cancerframkallande och infekterande partiklar, samt icke brännbara vätskor, trädamm och hälsovådligt damm med AGW-värden < 0,1 mg/m³.

DRIFTSTART

Koppla till/från apparaten med brytaren ②a i överdelen ① på apparaten (resp koppla om till automatisk drift).

Manövreringsfält

Följande funktioner och inställningar kan väljas beroende på apparatens utrustning.

0 = Dammsugare >från<
I = Dammsugare >till<
A = beredskapsdrift för automatisk till/fränkoppling.
(Dammsugaren kopplas till och från av elverktyget)
AC = Beredskapsdrift som “A” plus automatisk filterrengöring.
Filterrengöringsfunktion; i den här brytarställningen sätts skakaren i drift i ca. 10 sek. och kopplas därefter från automatiskt.

Stickuttaget ②b är avsett för anslutning av ett elverktyg.

Varning! Elverktyget måste vara frånkopplat när det ansluts. Stickuttaget är alltid strömförande när nätkontakten är ansluten, oberoende av om dammsugaren är till- eller frånkopplad. I brytarställningen „0” kan alltså stickuttaget användas som förlängningskabel (t .ex. till en lampa).

Anslutningseffekt: Dammsugare och ansluten apparat max. 16 A.

Sugeffekten kan anpassas steglöst med ett varvtalsreglage ②d.

Omkopplare ②d för signal för minimal volym (siren och lampa) på dammsugare i klasserna "M" och "H".

I driftsättet „A“ eller „AC“ görs följande inställning beroende på diametern på slangen: Varvtalet regleras ej. Dammsugaren går alltid med max. varvtal.

Innerdiameter på slangen Brytarställning
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Anslutningsöppningarna för utsugning på elverktyg är ännu inte normade. Därför står adapter (gummimunstycke eller gummimuff) till förfogande, som kan anpassas till det respektive verktyget genom att de kapas av.

DRIFT (våt- och torrsugning)

Om greppröret används kan man anpassa sugeffekten med hjälp av sliden för extraluft.

Torrsugning

Sug bara med torrt filter, torr apparat och torrt tillbehör för att dammet inte skall fastna och bilda skikt. Om sot, cement, gips, mjöl eller liknande ämnen sugs upp rekommenderar vi att använda pappersfilterpåse.

Använd alltid pappersfilterpåse tillsammans med en filter-patron.

Våtsugning

Sug utan pappersfilterpåse. Filterpatronerna är lämpliga för vätsugning.

Den inbyggda sensorn kopplar från motorn när behållaren är full. Töm apparaten så som beskrivs. Om apparaten inte kopplas från så förblir återstart-skyddet aktivt. Apparaten är inte redo för drift förrän den kopplats från och sedan till igen.

• Ta först ut sugslangen ur vätskan innan apparaten töms.
• Genom den höga sugeffekten och strömningsanpassad form på behållaren kan lite vatten komma ut genom slangen efter att apparaten kopplats från.
• Sätt i torra filter om Du fortsätter med torrsugning. Vid upprepade byten mellan torr- och våtsugning rekommenderar vi att använda en extra filtersats, helst polyester-filterkassetter.

Rengöring av filter

Dammsugarna är utrustade med en elektromagnetisk filterrengörare som skakar av fastsittande damm från veckfilterkassetter.

Manuell rengöring

Senast när volymflödesvisaren ②c (varningslampa) lyser upp eller när varningstonen hörs resp. när sugeffekten avtar bör skakfunktionen (brytarställning A eller AC/brytare ②a) aktiveras.

Automatisk rengöring (skak-automatik)

Rengöringen av filtret sker automatiskt i nästa arbetspaus när det inställda minimala volymflödet uppnås (brytarställning AC/brytare ②a.

Tömning av behållare

Endast tillåtet för damm med AGW-värde > 1mg/m³.

Koppla från ②a, dra ut stickkontakten ⑥, öppna snäpplåsen ⑨. Ta av överdelen ① och sugslangen från behållaren ⑦. Töm behållaren.

Pappersfilterpåse

Ta av överdelen ① för att sätta i resp. ta ut filterpåsen/tömningspåsen. Öppna för det låsen ⑨ på sidan. Använd endast pappersfilterpåse för torr sugning

Insättning av pappersfilterpåse

• 25 liters behållare Skjut flänsen över insugsöppningen.
• 25 L-specialbehållare AC 1625 M får endast användas med filterpåsar av papper vid uppsugning av damm med exponeringsgränsvärde (AGW-värde) > 0,1mg/m³.

Ställ vridreglaget i insugningsöppningen så att markeringen ▲4 är uppåt och skjut flänsen över insugningsöppningen om material i klass M sugs med pappersfilter.

Dra försiktigt av flänsen från insugningsöppningen och förslut flänsen. Koppla till motorn kort innan den kopplas från, så att uppvirvlat damm som eventuellt bildats sugs bort. Avfallshanteringen av dammet måste ske enligt de lagliga föreskrifterna.

Endast M- dammsugarna med special- behållare och vridreglage i insugningsöpp- ningen, typerna AC 1625 M, är lämpliga för användning tillsammans med tömningspåsar av plast.

Ställ vridreglaget i insugningsöppningen så att den runda markeringen ● 4 är uppåt.

Manövrering av vridreglaget:

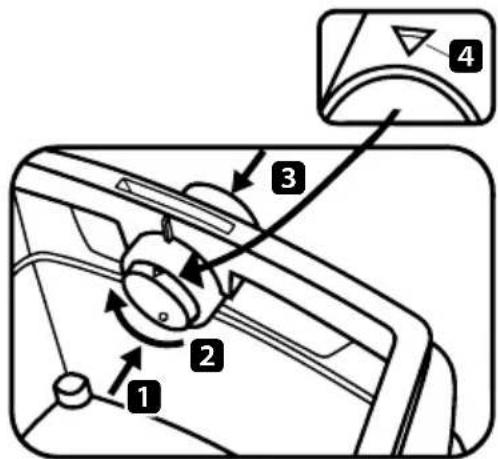

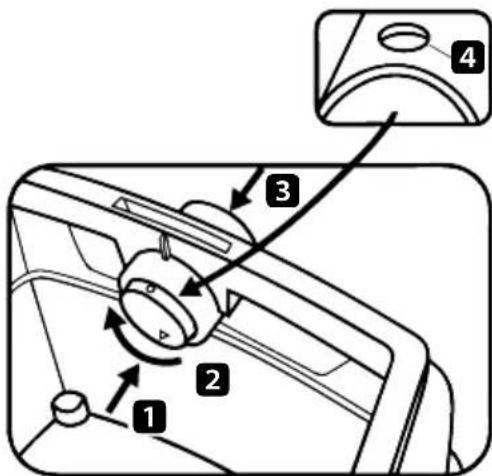

Tryck vridreglaget inifrån utåt 1, vrid 180° 2 (se markeringen 4) och tryck sedan insugningsöppningen inåtigen 3.

Skjut flänsen över insugsöppningen, lägg ovankanten på påsen över kanten på behållaren.

Byte av tömningspåse av plast

Byte av tömningspåse av plast Avlägsna sugslangen, förslut insugsöppningen ⑧ med pluggen ⑧a. Ta av överdelen. Koppla till motorn innan överdelen ställs ned, så att damm som eventuellt faller ned kan sugas bort. Förslut tömningspåsen med förslutningsband. Dra försiktigt av flänsen från insugsöppningen och förslut tätt.

RENGÖRING

Rengör behållare och tillbehör med vatten. Torka av överdelen ① med en fuktig trasa. Låt behållare och tillbehör torka. Filterpatroner kan inte rengöras med tryckluft!

UNDERHÅLL

Om dammsugarens sugeffekt avtar och om rengöring av filterpatronerna ⑫ inte längre gör att sugeffekten ökar (förutsatt att behållaren ⑦ är tom och pappersfilterpåsen ⑭ hat bytts ut), då är det nödvändigt att byta ut filter-patronerna ⑫.

Skaka av filterkassetter ⑫ en gång till innan de byts. Vrid låset ⑤ på regeln ④ 90° moturs med hjälp av ett mynt eller liknande och tryck regeln ④ bakåt. Fäll upp huven och ta ut filterpatronerna ⑫ uppåt.

Stäng omedelbart in i de urtagna filterpatronerna i en damm-tät plastpåse och hantera avfallet enligt bestämmelserna.

Sätt i nya filterpatroner. Fäll ned huven och arretera genom att trycka lätt.

Om motorskyddsfiltret ⑬ är smutsigt tyder det på en defekt filterkassett.

Byt vänligen ut filterkassetten. Tvätta av motorskyddsfilteret under rinnande vatten, torka och sätt i igen.

ÅTGÄRDANDE AV STÖRNINGAR

Störning: Möjlig orsak Åtgärdande
Sugeffekten avtar Filtret smutsigt	Pappersfiltret fulltBehållaren fullMunstycke, rör eller slangigentäppt	rengörbyt uttömrengör
Apparaten startar inte Stickkontakten i stickuttaget?Strömavbrott?Anslutningskabeln OK?Är huven på apparaten ordentligt stängd?Har vattensensorn kopplat från?
Tömningspåsen av plast sugs fast på filtren		Ställ vridreglaget i pos. ●.
Vid användning av filterpåse av papper Damm i behållaren på M- eller H- dammsugare		Ställ vridreglaget i pos. ▲

Utför inga andra >åtgärder< utan kontakta SPIT kundtjänst.

Kasserade apparater innehåller värdefullt material, som lämpar sig för återanvänning. Släng inte apparaten i de vanliga hushållssoporna, utan lämna den till en lämplig återvinningsstation.

Betjening av dreieskyveren:

Den här bruksanvisningen ska alltid medfölja verktyget.

Spit förbehåller sig rättigheten att ändra egenskaperna för företagets produkter när som helst. Bilderna kan visa utrustning eller tillbehör som medföljer som tillval och som eventuellt inte ingår i standardversionerna.
