HASZNÁLATI ÚTMUTATÓ AC1625 Spit
| S | 1 | Ovandel |
| 2 | Funktionsplatta (motsvarande apparatutrustningen) | |
| 2a | Vridströmställare Till/Från/Auto/Skadrift | |
| 2b | Uttag för elverktyg | |
| 2c | Volymströmindikering | |
| 2d | Inställning av varvtal/omkopplare | |
| 3 | Kylluftsintag | |
| 4 | Regel | |
| 5 | Lås | |
| 6 | Anslutningskabel | |
| 7 | Behållare | |
| 8 | Sugöppning | |
| 8a | Förslutningsplugg med kedja | |
| 9 | Ihakningslås | |
| 10 | Hjul | |
| 11 | Svängbarahjul | |
| 12 | Filterpatroner | |
| 13 | Motorskyddsfilter | |
| 14 | Pappersfilterpåse | |
| 15 | Tömningspåse av plast | |
| N | 1 | overdel |
| 2 | funksjonsplate (tilsvarende apparatutrustning) | |
| 2a | dreiebryter på/av/automatikk/vibrator | |
| 2b | stikkontakt for elektroverktøy | |
| 2c | volumstrømangivelse | |
| 2d | Turtallstallerk/forhåndsvalgbryter | |
| 3 | kjøleluftinngang | |
| 4 | slå | |
| 5 | lås | |
| 6 | forbindelsesledn | |
| 7 | ingbeholder | |
| 8 | sugeåpning | |
| 8a | läsepropper med kjede | |
| 9 | läslukking | |
| 10 | hjul | |
| 11 | styreruller | |
| 12 | filterkassetter | |
| 13 | motorvernefilter | |
| 14 | papirfilterpose | |
| 15 | tømmepose i kunststoff | |
| H | 1 | Felsörész |
| 2 | Funkciólemez (a készülék felszereltségének megfelelöen) | |
| 2a | Forgó kapcsoló BE/KI/ Automatika / rezegtető szerkezet | |
| 2b | Dugaszoló aljzat villamos szerszámokhoz | |
| 2c | érfogatáram-kijelző | |
| 2d | Fordulatszám-beállító/elöválasztó-kapcsoló | |
| 3 | Hütölevegő-belépés | |
| 4 | Retesz | |
| 5 | Zárszerkezet | |
| 6 | Csatlakozó vezeték | |
| 7 | Tartály | |
| 8 | Szívonyilás | |
| 8a | Záró dugó lánccal | |
| 9 | Becsappanó zárszerkezetek | |
| 10 | Kerekek | |
| 11 | Kormánygörgök | |
| 12 | Szürökazetták | |
| 13 | Motorvédő szírö | |
| 14 | Papír szürötasak | |
| 15 | Müanyag üritözsák |
| 1 | Felsörész |
| 2 | Funkciólemez (a készülék felszereltségének megfelelően) |
| 2:a | Forgó kapcsoló BE/KI/ Automatika / rezeglető szerkezet |
| 2:b | Dugaszoló aljzat villamos szerszámokhoz |
| 2:c | Térfogatáram-kijelző |
| 2:d | Fordulatszám-beállító/elöválasztó-kapcsoló |
| 3 | Hütölevegő-belépés |
| 4 | Retesz |
| 5 | Zárszerkezet |
| 6 | Csatlakozó vezeték |
| 7 | Tartály |
| 8 | Szívónyílás |
| 8:a | Záró dugó láncal |
| 9 | Becsappanó zárszerkezetek |
| 10 | Kerekek |
| 11 | Kormánygörgök |
| 12 | Szürökazetták |
| 13 | Motorvédő szűrő |
| 14 | Papír szűrötasak |
| 15 | Műanyag üritözsák |

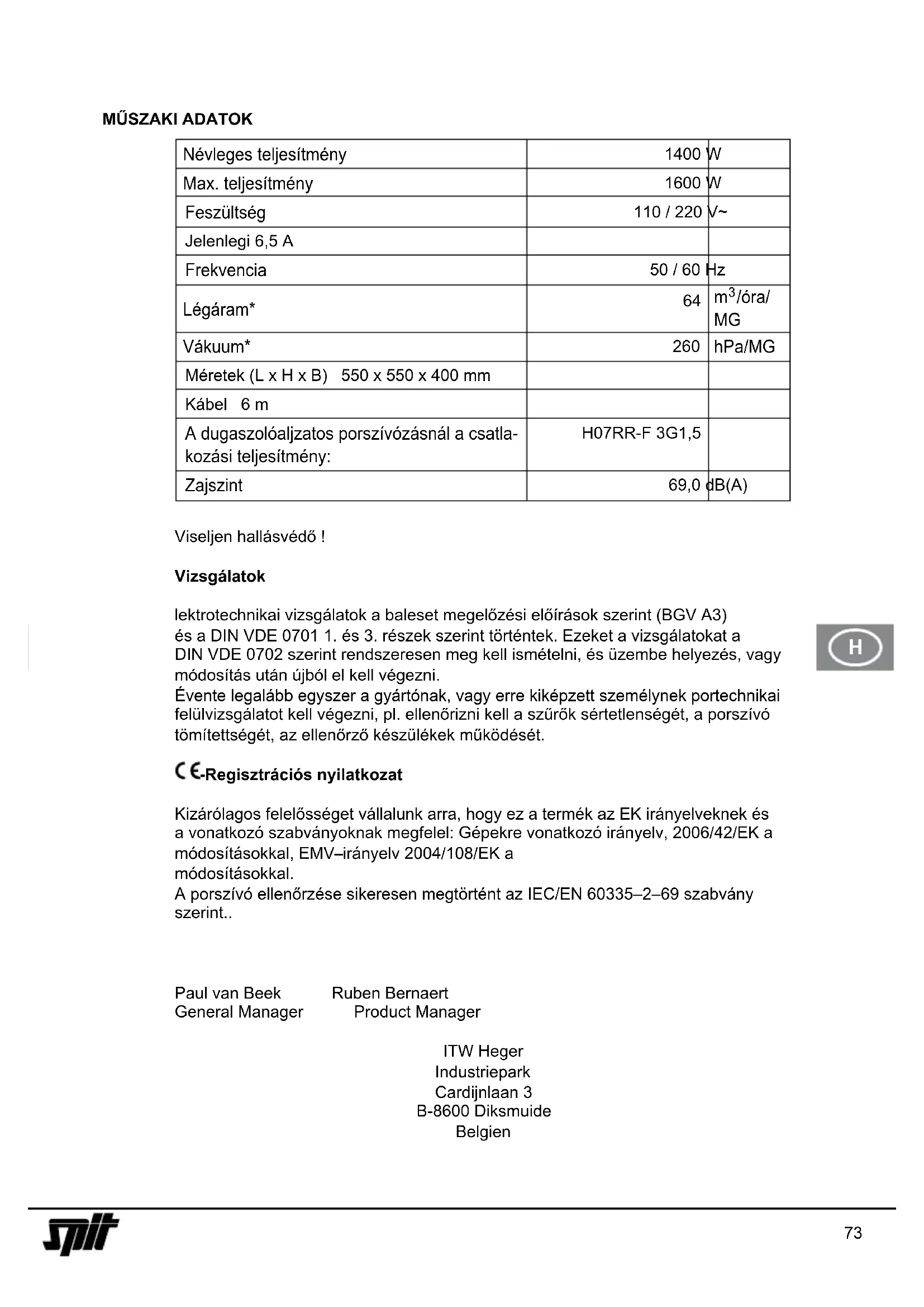

| Névleges teljesítmény | 1400 W | |
| Max. teljesítmény | 1600 W | |
| Feszültség | 110 / 220 V~ | |
| Jelenlegi 6,5 A | ||
| Frekvencia | 50 / 60 Hz | |
| Légáram* | 64 | m3/óra/MG |
| Vákuum* | 260 | hPa/MG |
| Méretek (L x H x B) 550 x 550 x 400 mm | ||
| Kábel 6 m | ||
| A dugaszolóaljzatos porszívózásnál a csatla-kozási teljesítmény: | H07RR-F 3G1,5 | |
| Zajszint | 69,0 dB(A) | |
Viseljen hallásvédő!
Vizsgálatok
lektrotechnikai vizsgálatok a baleset megelőzési előírások szerint (BGV A3) és a DIN VDE 0701 1. és 3. részek szerint történtek. Ezeket a vizsgálatokat a DIN VDE 0702 szerint rendszeresen meg kell ismételni, és üzembe helyezés, vagy módosítás után újból el kell végezni.
Évente legalább egyszer a gyártónak, vagy erre kiképzett személynek portechnikai felülvizsgálatot kell végezni, pl. ellenőrizni kell a szűrők sértetlenségét, a porszívó tömítettségét, az ellenőrző készülékek működését.
CE-Regisztrációs nyilatkozat
Kizárólagos felelősséget vállalunk arra, hogy ez a termék az EK irányelveknek és a vonatkozó szabványoknak megfelel: Gépekre vonatkozó irányelv, 2006/42/EK a módosításokkal, EMV–irányelv 2004/108/EK a módosításokkal.
A porszívó ellenőrzése sikeresen megtörtént az IEC/EN 60335–2–69 szabvány szerint..
Paul van Beek General Manager
Ruben Bernaert Product Manager
ITW Heger Industriepark Cardijnlaan 3 B-8600 Diksmuide Belgien
A HASZNÁLAT ELŐTT
A kicsomagoláskor figyeljen a teljességre és a szállítási károkra.
A használat előtt a kezelőt el kell látni azokkal az információkkal, útmutatásokkal és oktatással, ami a porszívó használatához, az anyagokkal kapcsolatban szükségesek, beleértve a felszívatott anyagokkal kapcsolatos bánásmódot is. .
ALKALMAZÁSI TERÜLETEK
Víz- és porszíváshoz.
Az M porosztályba tartozó víz- és porszívók száraz nem éghető porok, nem éghető folyadékok, faporok és veszélyes porok fel- és elszívására alkalmasak (AGW) ≥ 0,1 mg/m³ munkahelyi határértékekkel.
A H porosztályba tartozó víz- és porszívók száraz nem éghető porok, rákkeltő és betegséget okozó részecskék, valamint nem éghető folyadékok, faporok és egészségre ártalmas porok fel- és elszívására alkalmasak (AGW) < 0,1 mg/m³ munkahelyi határértékekkel
ÜZEMBE HELYEZÉS
A készüléket a felsőrészen ① lévő ②a kapcsolóval kapcsoljuk be/ki (ill. automata üzemmódba kapcsoljuk)
Kezelőmező
A kivitelezéstől függően következő funkciók és beállítások lehetségesek.
0 = por- és vízszívó >Kl<
I = por- és vízszívó >BE<
A = a be/kikapcsoló automatika készenléti üzemmódja (a porés vízszívót a villamos szerszám kapcsolja BE és KI)
AC = Készenléti üzem, mint „A“ plus automatikus szűrőtisztítás.
A ②b dugaszoló aljzat villamos szerszám csatlakoztatásának célját szolgálja.
Figyelem! A villamos szerszám a csatlakoztatásnál legyen kikapcsolva. A dugaszoló aljzat bedugott csatlakozó dugó mellett a kapcsolóállástól függetlenül mindig feszültség alatt áll. Így „0” kapcsolóállásban a dugaszoló aljzat alkalmazható hosszabbító vezetékként (pl. lámpához).
Csatlakozási érték: Por- és vízszívó és csatlakoztatott készülék max. 16 A.
A fordulatszám állítóval 2d fokozatmentesen állítható a szívóteljesítmény.
Előválasztó-kapcsoló ②d minimális volumenjelhez (duda és lámpa) „M” és „H” osztályú por- és vízszívóknál.
„A” vagy „AC” üzemmódban a tömlő átmérőjétől függően következő beállítás történik: Nem történik fordulatszám-szabályozás.
A por- és vízszívó mindig max. fordulatszámon jár
:
| Tömlő belső átmérő Kapcsolóállás | |
| 35 mm 70 m^3/h | |
| 27 mm 40 m^3/h | |
| 21 mm 20 m^3/h |
A villamos szerszámok szívónyílásai még nincsenek szabványosítva.
Ezért rendelkezésre áll az adapter (gumifej – vagy gumi csöhüvely), ami rövidítéssel a mindenkori villamos szerszámhoz igazítható
Munkavégzés
A nyeles cső alkalmazása esetén a melléklevegő-szabályozó tolattyúval beállítható a szívóteljesítmény.
Porszívás
Csak száraz szűrővel, készülékkel és tartozékokkal végezzük a porszívást, hogy a por ne tudjon letapadni és elkérgesedni. Ha kormot, cementet, gipszet, lisztet vagy hasonló porokat
kell felszívni, javasoljuk papír szűrőtasak behelyezését. A papír szűrőtasakokat mindig szűrőpatronokkal együtt kell behelyezni.
Vízszívás
A vízszívás papír szűrőtasak nélkül történik. A szűrőkazetták vízszíváshoz alkalmazhatók.
A beépített szenzor megtelt tartály esetén kikapcsolja a motort. A készüléket a >A tartály ürítése< pontban leírtaknak megfelelően ki kell üríteni. Ha nem kapcsoljuk ki a készüléket, továbbra is hatékony marad az újraindítás elleni védelem. A készülék csak a kikapcsolás és az újbóli bekapcsolás után üzemkész
- Ürítés előtt először kivesszük a szívótömlőEt a folyadékból.
- A magas szívóteljesítmény és az áramlásnak kedvező tartályforma miatt kikapcsolás után némi víz folyhat ki a tömlőből.
- Az ezt követő száraz porszívózás során száraz szűrőket kell betenni a készülékbe. A száraz és nedves porszívózás közötti gyakori csere esetén javasoljuk második szűrőkészlet – lehetőség szerint poliészter-szűrőkazetták – alkalmazását.
Szürötisztítás
A por- és vízszívók elektromágneses szűrötisztítóval vannak felszerelve, melynek segítségével a redős szűrőkazetták lerázható a rátapadó por.
Manuális tisztítás
Legkésőbb a térfogatáram kijelző (②c – figyelmeztető lámpa) kigyulladása után, vagy a figyelmeztető hangjelzés megszólalása, illetve csökkenő szívóteljesítmény esetén működtetni kell a rezegtető szerkezetet (kapcsolóállás AC /kapcsoló ②a).
Automatikus tisztítás (rezegtető automatika).
Ez az automatikus szűrő tisztítás. (kapcsolóállás AC/kapcsoló ②a.)
A tartály ürítése
Csak > 1 mg/m³ munkahelyi határértékkel rendelkező porok esetén megengedett (AGW).
Kikapcsoljuk ②a, kihúzzuk a dugót ⑥, kinyitjuk a becsappanó zárszerkezeteket ⑨. A felsőrészt ① és a szívótömlőt levesszük a tartályról ⑦. A tartályt kihajtjuk.
Papír szürötasak
A szürötasakok/ürítötasakok behelyezéséhez ill. kivételéhez levesszük a felső részt ①. Ehhez kinyitjuk az oldalsó zárszerkezeteket ⑨. A papír szürötasakokat csak száraz porszíváshoz alkalmazzuk
A papír szűrőtasakok behelyezése
• 25 literes tartály
A karimát a szívónyílásra toljuk
- Az AC 1625 M csak akkor működtethető- papír szűrótasakkal, ha (AGW) > 0,1 mg/m³ expozíciós határértékkel (munkahelyi határérték) rendelkező porokat kell felszívni

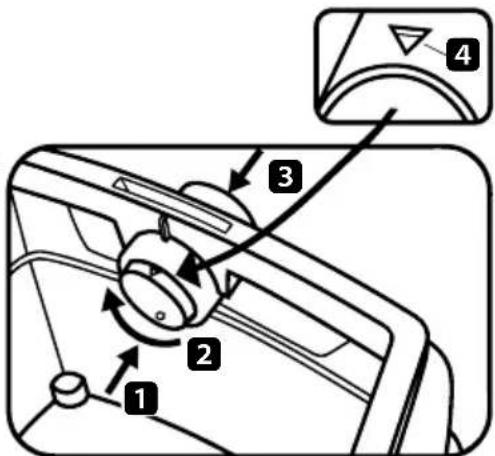

A szívónyílásban lévő forgó tolattyút a jelöléssel 4 ▲ felfelé állítjuk, a karimát a szívónyílás felé toljuk
A papír szűrötasak cseréje
A karimát óvatosan lehúzzuk a szívócsonkról, majd zárjuk a karimát. A motort a lerakás előtt bekapcsoljuk, hogy az esetleg leeső lebegő por felszívható legyen. A felszívott anyagot a törvényes rendelkezéseknek megfelelően kell ártalmatlanítani/ hulladékként elhelyezni
Műanyag - ürítőtasak
Csak az M- osztályba tartozó, AC 1625 M típusú, speciális tartállyal és a szívónyílásban forgótolattyúval ellátott víz- és porszívók alkalmasak műanyag ürítőzsákok alkalmazására.

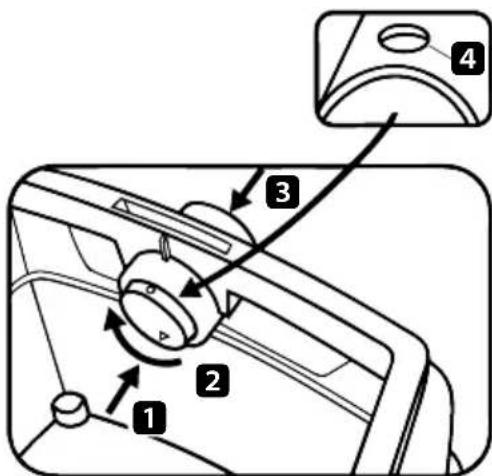

A szívonyílásban lévő forgótolattyút a kerek jelöléssel 4 ● felfelé állítjuk. A karimát a szívócsonkra toljuk, a felső tasaknyílást a tartályperemre fektetjük
A forgó tolattyú kezelése:
A forgó tolattyút belülröl kifelé nyomjuk 1 180 2 fokkal elfordítjuk (lásd a jelölést 4), majd kívülröl a szívócsonkon keresztül megint befelé nyomjuk 3.
A karimát a szívócsonkra toljuk, a felsö tasaknyílást a tartályperemre fektetjük.
A műanyag ürítőtasak cseréje
A műanyag ürítőtasak cseréje Eltávolítjuk a szívótömlőt, a szívónyílást ⑧ dugóval ⑧a lezárjuk. Levesszük a felsőrészt. A motort a lerakás előtt bekapcsoljuk, hogy az esetleg leeső lebegő por felszívható legyen. Az ürítőtasakot záró szalaggal lezárjuk. A karimát óvatosan lehúzzuk a szívócsonkról, majd szorosan zárjuk. A felszívott anyagokat a törvényes előírásoknak megfelelően ártalmatlanítjuk
TISZTÍTÁS
A tartályt és a tartozékokat vízzel tisztítjuk. A felsőrészt ① nedves kendővel letöröljük. A tartályt és a tartozékokat száradni hagyjuk.
KARBANTARTÁS
Ha a por- és vízszívó szívóteljesítménye csökken, és a szűrőkazetták ⑫ tisztítása sem növeli a szívóteljesítményt (feltéve, hogy a tartály ⑦ ki van ürítve és a papír szűrőtasak ⑭ ki van cserélve), kell kicserélni a szűrőkazettákat ⑫. A szűrőkazettákat ⑫ a szűrőcsere előtt még egyszer le kell rázni. Egy érmével vagy hasonló tárggyal a retesznél ④ lévő zárat ⑤ 90 fokkal az óramutató járásával ellentétes irányba elfordítjuk, majd a reteszt ④ hátranyomjuk. Felhajtjuk a burkot, majd felfelé kivesszük a szűrőpatronokat ⑫. A kivett szűrőkazettákat azonnal egy porzáráó műanyag tasakba zárjuk és rendeltetésszerűen ártalmatlanítjuk / hulladékként elhelyezzük. Új szűrőkazettákat teszünk be. A burkot lehajtjuk, és enyhe nyomást gyakorolva rögzítjük.
A szennyeződött motorvédő szűrő ⑬ meghibásodott szűrőkazettára utal. Kérjük, a szűrőkazettákat cserélje ki. Folyó víz alatt mossa ki a motorvédő szűrőt, majd hagyja száradni, végül tegye vissza.
Tudnivaló A vízszint érzékelőket) endszeresen tisztítsa meg, és vizsgálja meg, nincs-e rajtuk sérülés
MÜKÖDÉSI ZAVAROK SAJÁTKEZÜ ELHÁRÍTÁSA
| Zavar Lehetséges ok Elhárítás | ||
| Csökken a szívóteljesítmény | A filter elkoszolódottTele a papírszűrőTele a tartályEldugult a fúvóka, cső vagy a tömlő | Tisztítás.Csere.Ürítés.Tisztítás. |
| Nem indul be a porszívó | Bedugta a dugót az aljzatba?Van hálózati feszültség?A hálózati kábel rendben?Rendesen lezártta a fedelet?Kikapcsolt a víz érzékelő?A porszívó „AR” üzemkész állapotban van? | Állítsa a kapcsolót „I” vagy „A” állásba |
| A PE ürítő és hulladékkezelő tasak rászívódik a szűrőre | Hibás a forgó tolóka helyzete | Állítsa a forgó tolókát a 4 • helyzetbe |
| Az M vagyH osztályú porszívó:behelyezett papírszűrőnél por van a tartályban | Hibás a forgó tolóka helyzete | A forgó tolókát állítsa 4 ▲ állásba |
Ne tegyen más beavatkozást, hanem hívja fel a vevőszolgálat szervizét..
A használt készülékek értékes anyagokat tarta Imaznak, melyek újrahasznosításra alkalmasak. A készüléket ne tegyük a háztartási szemétbe, hanem megfelelCE gyijtŒrendszerek igénybevételével szakszerien ártalmatlanítsuk.
Tunniste / Azonosító
Jelen kézikönyvet tartsa a szerszámmal együtt.
A Spit fenntartja magának a jogot a termékek jellemzőinek módosítására. A mellékelt ábrákon előfordulhatnak olyan eszközök vagy kiegészítők, melyek nem képezik részét az alapváltozatoknak.
