NÁVOD NA OBSLUHU AC1625 Spit
| 1 | Horná časť |
| 2 | Funkčná doska (podľa vybavenie prístroja) |
| 2a | Otočný spínač zapnutý/vypnutý/ Automatika/ vibrátor |
| 2b | Zásuvka pre elektrick náradie |
| 2c | Indikátor objemového prúdu |
| 2d | Regulátor otáčok/nastavitelný spínač |
| 3 | Vstup chladiaceho vzduchu |
| 4 | Západka |
| 5 | Uzáver |
| 6 | Pripojovacie vedenie |
| 7 | Zásobník |
| 8 | Sací otvor |
| 8a | Zátka s retiazkou |
| 9 | Západkové uzávery |
| 10 | Kolieska |
| 11 | Pojazdná kolieska |
| 12 | Filtračné kazety |
| 13 | Ochranný filter motora |
| 14 | Papierové filtračné vrecko |
| 15 | Plastové vyprázdňovacie vrecko |
| 1 | Gornji deo |
| 2 | Funkcijska ploča (u skladu sa opremom aparata) |
| 2a | Zakretni prekidač uklj/isklj/ automatika/ vibrator |
| 2b | Utičnica za električni alat |
| 2c | Pokazivač volumne struje |
| 2d | Postavnik brzine obrtanja/ prekidač za predbiranje |
| 3 | Ulaz rashladnog vazduha |
| 4 | Zasun |
| 5 | Zatvarač |
| 6 | Priključni vod |
| 7 | Posuda |
| 8 | Usisni otvor |
| 8a | Zatvarač sa lancem |
| 9 | Sklopni zatvarači |
| 10 | Točkovi |
| 11 | Točkići za vođenje |
| 12 | Filterske kasete |
| 13 | Filter za zaštitu motora |
| 14 | Papirnata filterska kesica |
| 15 | Plastična kesica za pražnjenje |
Obsluha otočné zarážky:

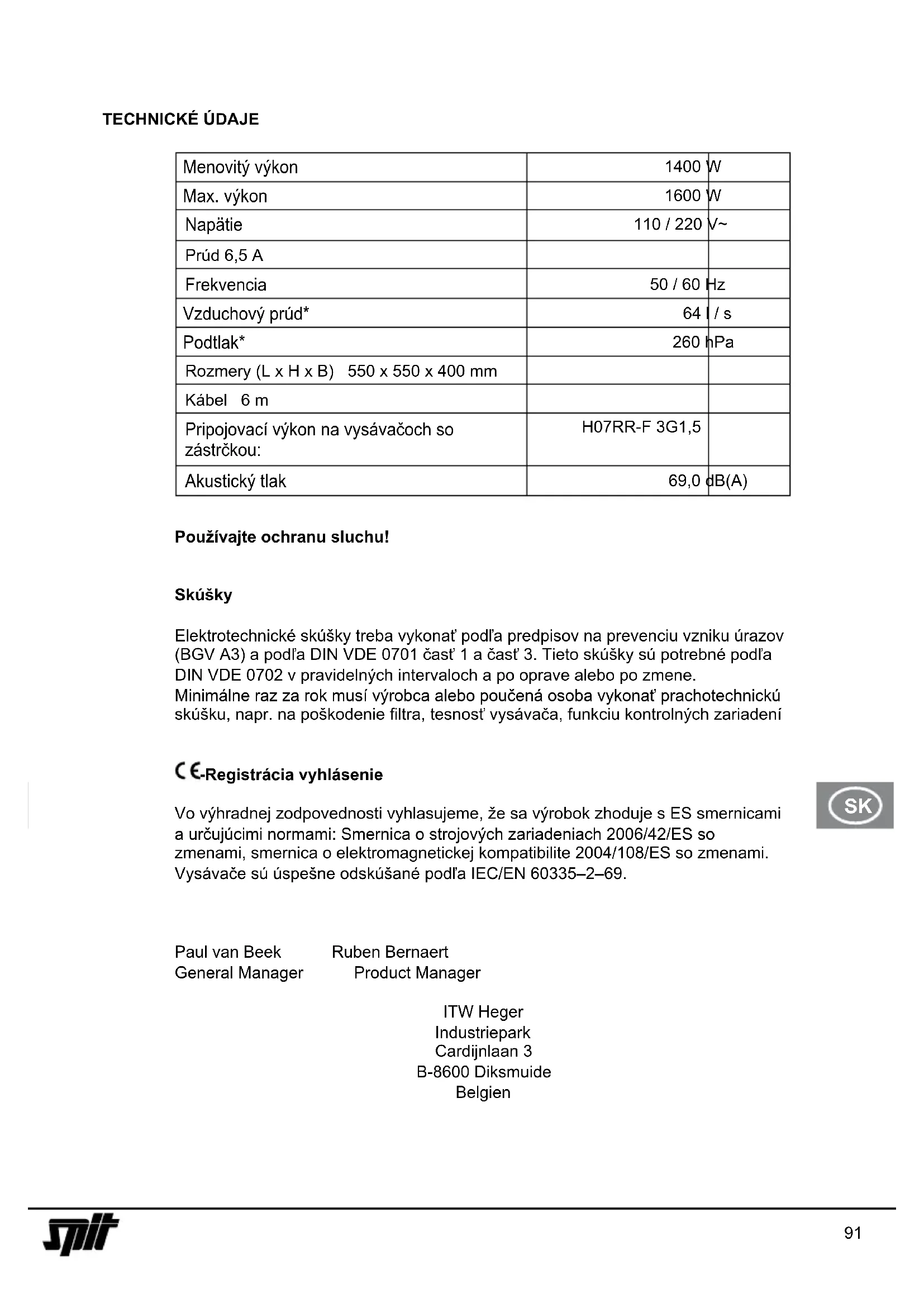

Používajte ochranu sluchu!
Skúšky
Elektrotechnické skúšky treba vykonať podľa predpisov na prevenciu vzniku úrazov (BGV A3) a podľa DIN VDE 0701 časť 1 a časť 3. Tieto skúšky sú potrebné podľa DIN VDE 0702 v pravidelných intervaloch a po oprave alebo po zmene.
Minimálne raz za rok musí výrobca alebo poučená osoba vykonať prachotechnickú skúšku, napr. na poškodenie filtra, tesnosť vysávača, funkciu kontrolných zariadení
CE-Registrácia vyhlásenie
Vo výhradnej zodpovednosti vyhlasujeme, že sa výrobok zhoduje s ES smernicami a určujúcimi normami: Smernica o strojových zariadeniach 2006/42/ES so zmenami, smernica o elektromagnetickej kompatibilite 2004/108/ES so zmenami. Vysávače sú úspešne odskúšané podľa IEC/EN 60335–2–69.
Paul van Beek
Ruben Bernaert
General Manager
Product Manager
ITW Heger
Industriepark
Cardijnlaan 3
B-8600 Diksmuide
Belgien
PRED POUŽITÍM
Dávajte pozor pri vybalení na úplnosť a škody spôsobené prepravou.
Pred použitím by si mali používatelia zaobstarat' informácie, pokyny a školenia pre používanie vysávača a substancií, pre ktoré sa má používat', vrátane bezpečného postupu na odstránenie zachytávaného materiálu.
OBLASTI POUŽITIA
Na mokré a suché odsávanie
Odsávač triedy nasávania M je vhodný na nasávanie/ odsávanie suchého nehorľavého prachu, nehorľavých kvapalín, drevného prachu a nebezpečného prachu AGW‘s ≥ 0,1 mg/m³
Odsávač triedy nasávania H je vhodný na nasávanie/ odsávanie suchého nehorľavého prachu, rakovinotvorných a choroboplodných častíc ako aj nehorľavých kvapalín, dreveného prachu a zdravotne závadného prachu s hodnotami AGW‘s < 0,1 mg/m³
UVEDENIE DO PREVÁDZKY
Prístroj zapnite/vypnite so spínačom ②a v hornej časti ① (resp. prepnite na automatickú prevádzku).
Ovládací panel
Podl'a výbavy sú volitelné nasledujúce funkcie a nastavenia.
0 = odsávač >vypnutý<
I = odsávač >zapnutý<
A = Prevádzková pripravenosť pre zapínaciu/vypínaciu automatiku. (odsávač sa zapne a vypne od elektrického náradia)
AC = Ppohotovostný režim ako „A“ plus automatické čistenie filtra
Zásuvka ②b je určená na pripojenie elektrického náradia.
Pozor! Elektrické náradie musí byť pri pripojení vypnuté. Zásuvka sa pri zastrčenej siet'ovej zástrčke nachádza vždy pod napätím, nezávisle od polohy spínača. V polohe spínača „0„ by sa tak mohla zásuvka využiť ako predlžovacie vedenie (napr. pre osvetlenie).
Prípojná hodnota: odsávač a pripojený prístroj max. 16 A.
S regulátorom otáčok ②d sa môže sací výkon plynulo prispôsobovať
V režime „A“ alebo „AC“ sa v závislosti od priemeru hadice uskutočnuje nasledujúce nastavenie:
Nedochádza k žiadnemu regulovaniu frekvencie otáčania. Odsávač funguje vždy s maximálnym počtom otáčok.
| Vnútorný priemer trubice Poloha spínača | |
| 35 mm 70 m^3/h | |
| 27 mm 40 m^3/h | |
| 21 mm 20 m^3/h | |
Odsávacie otvory elektrických náradí ešte nie sú normované.
Preto je k dispozícii adaptér (gumová tryska alebo gumový nástavec), ktorý sa môže skrátením prispôsobit' na príslušné elektrické náradie.
Práca
Pri použití rúry s násadou sa môže s ventilom na prídavný vzduch prispôsobovať sací výkon.
Suché odsávanie
Odsávajte iba so suchým filtrom, náradím a príslušenstvom, aby prach nezostal prilepený a inkrustovaný. Ak sa nasáva sadza, cement, sadra, múka alebo podobný prach, odporúčame nasadit' papierové filtračné vrecko.
Papierové filtračné vrecko nasaite vždy v spojení s filtračnými vložkami.
Mokré odsávanie
Odsávajte bez papierového filtračného vrecka. Filtračné kazety sú vhodné na mokré odsávanie.
Zabudovaný senzor vypne motor pri plnom zásobníku. Prístroj vyprázdnite, ako je popísané pod
- Pred vyprázdňovaním najskôr vyberte saciu hadicu z kvapaliny.
- Vysokým sacím výkonom a tvarom zásobníka priaznivým pre prúdenie, môže po vypnutí vrátiť sa z hadice trocha vody.
- Pri následnom suchom odsávaní použite suché filtre. Pri častom striedaní suchého a mokrého odsávania vám odporúčame, aby ste použivali druhú sadu filtrov, prednostne polyesterové filtračné kazety
Čistenie filtra
Odsávače sú vybavené s elektromagnetickým čistením filtra, ktorým sa môže zo skladaných filtračných vložiek zvibrovať prilepený prach.
Ručné čistenie
Najneskôr pri rozsvietení sa indikátora objemového prúdu ②c (svetelná výstraha) alebo pri zaznení výstražného tónu, príp.
pri zhoršujúcom sa sacom výkone by sa malo uviest do činnosti vibrovanie (poloha spínača AC/spínač ②a).
Automatické čistenie (Vibračná automatika).
Toto čistenie filtra je automatická. (poloha spínača AC/spínač ②a).
Papierové filtračné vrecko
Na nasadenie, resp. odobratie filtračného vrecka/ vyprázdňovacieho vrecka odoberte hornú časť ①. Otvorte nato určené bočné uzávery ⑨. Papierové filtračné vrecko použite iba na suché odsávanie.

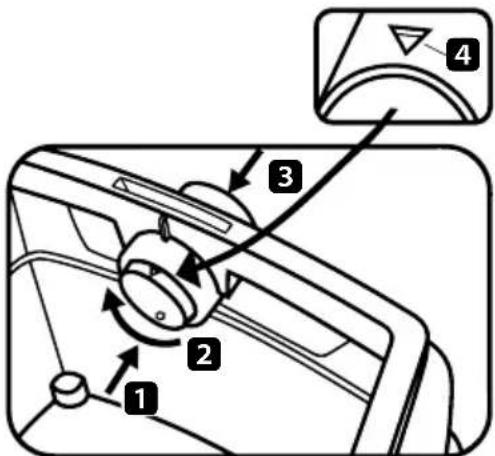

Nasadenie papierového filtračného vrecka
- 25 litrový zásobník: Prírubu posuňte cez nasávací otvor
- AC 1625 M sa môžu používať iba s papierov ými filtračnými vreckami pri nasávaní prachu s expozičn ými hodnotami AGW > 0,1 mg/m³.
Otočnú zarážku v nasávacom otvore s označením ▲ 4 dajte hore.
Výmena papierového filtračného vrecka
Prírubu opatrne vytiahnite z otvoru nasávania a zatvorte ju. Pred odstavením zapnite motor, aby sa mohol vysat' prípadný polétavý prach. Nasatý materiál zlikvidujte podľa zákonných predpisov.
Na použitie plastových vyprázdňovacích vreciek sú vhodné iba odsávače M a H so špeciálnym zásobníkom s otočnou zarážkou v nasávacom otvore typov AC 1625 M

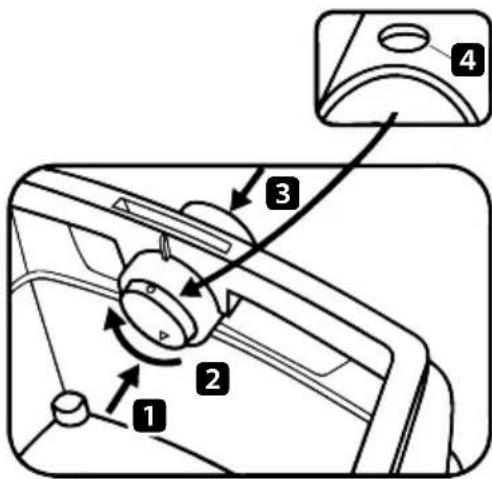

Otočnú zarážku v nasávacom otvore s okrúhlym označením ● 4 dajte hore.
Obsluha otočnej zarážky:
Otočnú zarážku zatlačte zvnútra smerom von 1, pootočte ju o 180° 2 (pozri značku 4) a zvonku ju cez nasávacie hrdlo opäť zatlačte smerom dovnútra 3.
Prírubu posuňte cez sacie hrdlo, horný otvor vrecka položte cez okraj zásobníka.
plastového vyprázdňovacieho vrecka
Odoberte hornú časť. Pred odstavením sacej hadice na dlážku zapnite motor, aby sa mohol vysat' prípadný prach.
Vyprázdňovacie vrecko uzatvorte uzatváracou páskou.
Prírubu opatrne vytiahnite z otvoru nasávania a tesne ju zatvorte.
Nasatý materiál zlikvidujte podľa zákonných predpisov.
ČISTENIE
Zásobník a príslušenstvo vyčistite s vodou. Hornú časť ① utrite s vlhkou handrou. Zásobník a príslušenstvo nechajte vysušit'.
ÚDRŽBA
Ak sa sací výkon odsávača zmenšuje, a ani vyčistenie filtračných kaziet ⑫ viac nezvýši sací výkon, (predpokladá sa, že zásobník ⑦ je vyprázdnený a papierové filtračné vrecko ⑭ je vymenené), potom je potrebné vymeniť filtračné kazety ⑫.
Filtračné kazety ⑫ pred výmenou filtra ešte raz zvibrujte. S mincou alebo podobným predmetom otočte uzáver ⑤ na západke ④ o 90° proti smeru pohybu hodinových ručičiek a západku ④ zatlačte smerom dozadu. Kryt vyklopte a vyberte filtračné vložky ⑫ smerom hore. Odňaté filtračné kazety ihneì uzatvorte v prachotesnom plastovom vrecku a zlikvidujte podľa zákonných predpisov. Nasaíte nové filtračné kazety. Kryt sklopte a zaistite ľahkým stlačením.
Ak je ochranný filter motora ^13 znečistený, znamená to, že sú poškodené filtračné kazety. Prosím, v takomto prípade filtračné kazety vymeňte. Ochranný filter motora prepláchnite pod tečúcou vodu, vysušte a opät' nasaíte.
| Porucha Možná príčina Odstránenie | ||
| Vynechávanie sacieho výkonu | Filter je znečistenýPapierový filter je plnýNádoba je plnáHubica, rúry alebo trubica sú upchané | Vyčistiť.Vymenit’.Vyprázdnit’.Vyčistiť. |
| Vysávač sa nespustí | Je sieťová zástrčka v zásuvke?Je sieť bez napätia?Je sieťový kábel v poriadku?Je kryt správne zatvorený?Je senzor vody vypnutý?Je vysávač v prevádzkovej pohotovosti „AR“? | Nastavte na „I“ alebo „A“ |
| PE vyprázdňovacie a likvidačné vrecko sa nasáva na filter | Poloha otočného posúvača je nesprávna | Otočný posúvač dajte do polohy 4 • |
| Vysávače triedy M alebo H: pri vloženom papierovom filtri na prach v nádobe | Poloha otočného posúvača je nesprávna | Otočný posúvač dajte do polohy 4 ▲ |
Neuskutočňujte žiadne zásahy, ale kontaktujte centrálnu dielňu zákazníckeho servisu.
Staré prístroje obsahujú cenné materiály, ktoré sú vhodnék opätovnému spracovaniu. Prístroj neodkladat' k bežnému domácemu odpadu, ale nechat' zlikvidovat' prostredníctvom vhodných zberných systémov.
Tento návod musí vždy zostávat's náradím.
Spoločnost Split si vyhradzuje právo kedykoľvek upravít charakteristiky svojich výrobkov. Fotografie môžu ukazovat zariadenia alebo príslušenstvo dodávané ako dopínkové vybavenie, ktoré nie je súčasťou dodávky základných verzíl.
