BRUGSANVISNING AC1625 Spit

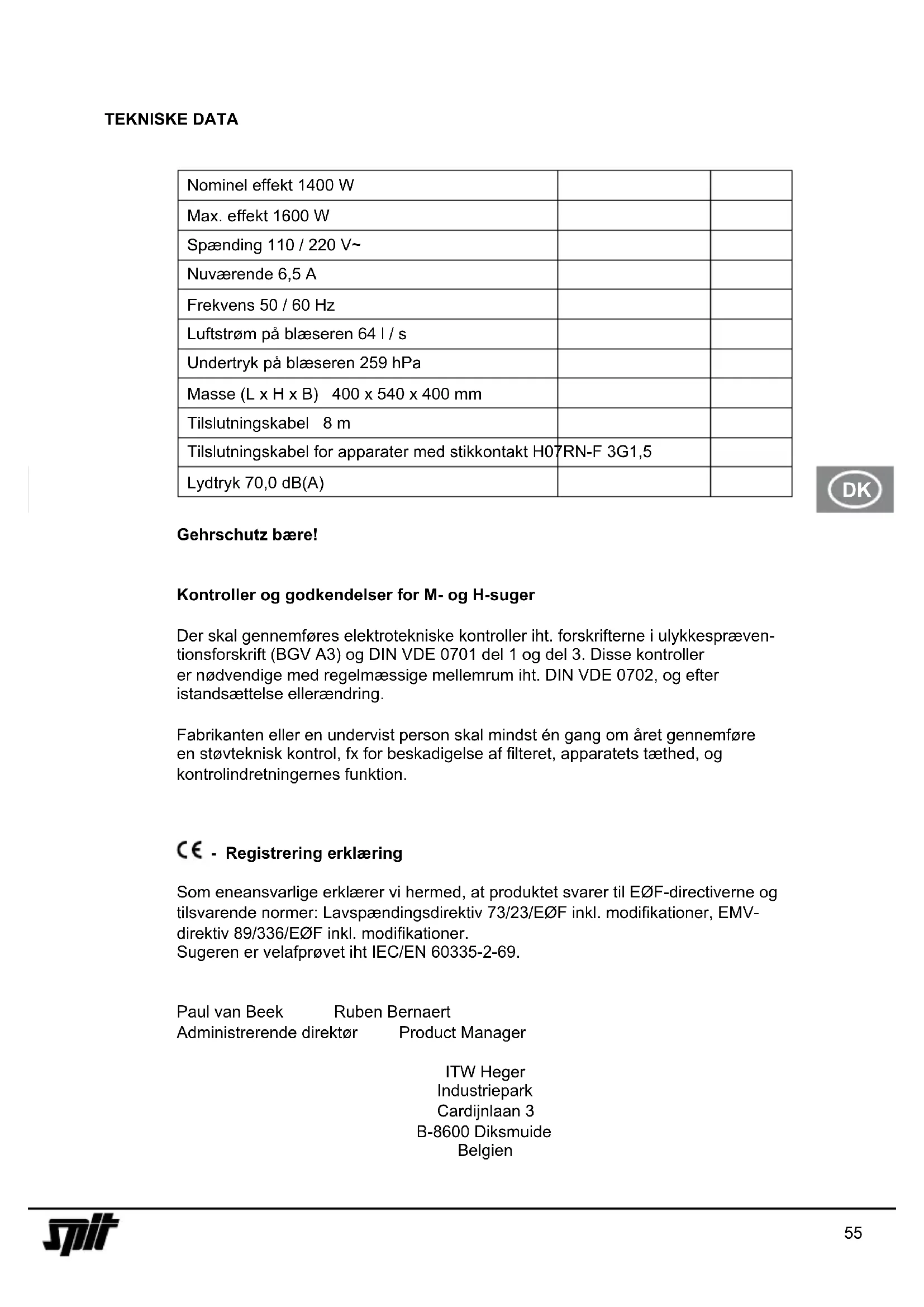

Nominel effekt 1400 W
Max. effekt 1600 W
Spænding 110 / 220 V~
Nuværende 6,5 A
Frekvens 50 / 60 Hz
Luftstrøm på blæseren 64 l / s
Undertryk på blæseren 259 hPa
Masse (L x H x B) 400 x 540 x 400 mm
Tilslutningskabel 8 m
Tilslutningskabel for apparater med stikkontakt H07RN-F 3G1,5
Lydtryk 70,0 dB(A)

Gehrschutz bære!

Der skal gennemføres elektrotekniske kontroller iht. forskrifterne i ulykkespræventionsforskrift (BGV A3) og DIN VDE 0701 del 1 og del 3. Disse kontroller er nødvendige med regelmæssige mellemrum iht. DIN VDE 0702, og efter istandsættelse ellerændring.

Fabrikanten eller en undervist person skal mindst én gang om året gennemføre en støvteknisk kontrol, fx for beskadigelse af filteret, apparatets tæthed, og kontrolindretningernes funktion.

Som eneansvarlige erklærer vi hermed, at produktet svarer til E∅F-directiverne og tilsvarende normer: Lavspændingsdirektiv 73/23/E∅F inkl. modifikationer, EMV-direktiv 89/336/E∅F inkl. modifikationer. Sugeren er velafprøvet iht IEC/EN 60335-2-69.

Paul van Beek

Ruben Bernaert

Vær ved udpakning opmærksom på fuldstændighed og transportskader.

Læs alle informationer opmærksomt igennem. Disse giver vigtige henvisninger til brug, sikkerhed samt vedligeholdelse og pleje. Opbevar brugsanvisningen omhyggeligt, og giv i givet fald denne videre til den næste ejer. Vi forbeholder os ret til konstruktions- og udrustningsændringer.

INDSATSOMRÅDER

Støvsugere til støvklasse M er velegnet til opsugning af tørre, ikke brændbare støvarter, ikke brændbare væske, træstøv og farligt støv med AGW's ≥ 0,1 mg/m³.

Sugere af støvklasse H er velegnet til opsugning af af tørt, ikke brændbart støv, kræftfremkaldende og sygdomsforvoldende partikler, samt ikke brændbare væsker, træstøv og helbredstruende støv med AGW's < 0,1 mg/m³.

INBETRIEBNAHME

Tænd/sluk apparatet med kontakt ②a i overdelen ① (hhv. stil på automatikdrift).

Betjeningsfelt

Alt efter udrustning kan der vælges følgende funktioner og indstillinger.

0 = suger >sluk

I = suger >tænd<

A = beredskabsdrift for tænd-/slukautomatik.

(Suger tændes og slukkes af elektroværktøjet)

AC = beredskabsdrift som „A“ plus automatisk filterrensning.

filterrensningsfunktion; i denne kontaktstilling slås rysteren til i ca. 10 sek., og slår derefter automatisk fra.

Stikdåse 2b er beregnet for tilslutning af et elektroværktøj.

Obs! Elektroværktøjet skal være slået fra ved tilslutning. Stikdåsen er, uafhængig af afbryderstillingen, altid strømførende når netstikket er sat i. I afbryderstilling „0„ kan man således benytte stikdåsen som forlængerledning (til fx en lampe).

Tilslutningsværdi: Suger og tilsluttet apparat max. 16 A.

Sugeydelsen kan tilpasses trinløst med omdrejningstalsregulatoren ②d.

Forvalgkontakt ②d til mindstevolumensignal (horn og lampe) ved sugere af klasse „M“ og „H“. Afhængigt af slangediameteren foretages der følgende indstilling i modus „A“ eller „AC“: Der sker ingen omdrejningstalsregulering. Sugeren kører altid med max. Omdrejningstal

Indvendig slangediameter Afbryderstilling
35 mm 70 m^3/h
27 mm 40 m^3/h
21 mm 20 m^3/h

Elektroværktøjernes udsugningsåbninger er endnu ikke standardiseret. Derfor findes der forskellige adaptere (gummidyse eller gummimuffe), der ved afkortning kan tilpasses til det pågældende elektroværktøj.

Når grebrøret anvendes kan sugeydelsen tilpasses med hjælpeluftskyderen.

Tørsugning

Sug kun med tørt filter, apparat og tilbehør, således at støv ikke sætter sig fast og danner skorper. Hvis der skal suges sod, cement, gips, mel eller lignende støv, anbefaler vi at anvende en papirfilterpose.

Anvend altid papirfilterposer sammen med filterkassetter.

Vådsugning

Sugning uden papirfilterpose. Filterkassetterne er egnet til vådsugning.

Den indbyggede sensor slår motoren fra når beholderen er fuld. Tøm apparatet som beskrevet. Slås apparatet ikke fra, er genstartbeskyttelsen forsat virksom. Først efter frakobling og fornyet gentilkobling er apparatet driftsklar igen.

• Inden tømning skal slangen først tages op af væsken.
• Som følge af den høje sugeydelse og den strømningsgunstige beholderform, kan der efter afbrydelsen løbe en smule vand ud af slangen.
• Ved efterfølgende tørsugning skal der isættes et tørt filter. Ved hyppig skift mellem tør- og vådsugning, anbefaler vi brug af et ekstra filtersæt, fortrinsvis polyesterfilterkassetter.

Filterrensning

Sugeren er udstyret med en elektromagnetisk filterrensning, hvormed vedhæftende støv kan rystes af foldefilterpatronerne.

Manuel rensning

Senest när volumenstrømindikator ②c tænder (advarselslampe) eller ved advarselslyd hhv. ved faldende sugeydelse bør afrystningen (kontaktstilling A eller AC/kontakt ②a aktiveres.

Automatisk rensning (ryste-automatik)

Denne filterrensning foretages automatisk når den indstillede min. volumenstrøm nås i den næste arbejdspause (afbryderstilling AC/afbryder ②a).

Beholdertømning

Kun godkendt til støv med AGW's > 1mg/m³.

Sluk apparatet ②a, træk stikket ⑥ ud, åbn låse ⑨.

Tag overdelen ① og sugeslangen af beholderen ⑦. Tøm beholderen.

Papirfilterpose

Overdelen ① tages af ved isætning hhv. udtagning af filterposen/tømningsposen. Åbn låsene ⑨ på siden. Anvend kun papirfilterposer til tørsugning.

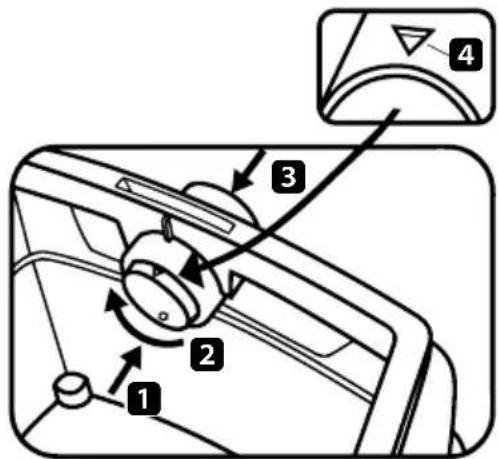

Isætning af papirfilterpose

• 25 liters beholder Skub flangen over indsugningsåbningen
• 25 l-specialbeholder på AC 1625 M må kun anvendes med papirfilterposer, när der opsuges støv med eksplosionsgrænseværdier (AGW's) > 0,1mg/m³.

Stilles drejeskyder i indsugningsåbningen med markering ▲4 opad, skub flangen over indsugningsåbningen.

Udskiftning af papirfilterpose

Flangen trækkes forsigtigt af indsugningsstudsen, og flangen lukkes. Motoren slås til før den henstillen for at eventuelt svævestøv kan blive suget in. Det opsugede materiale bortskaffes efter lovens foreskrifter.

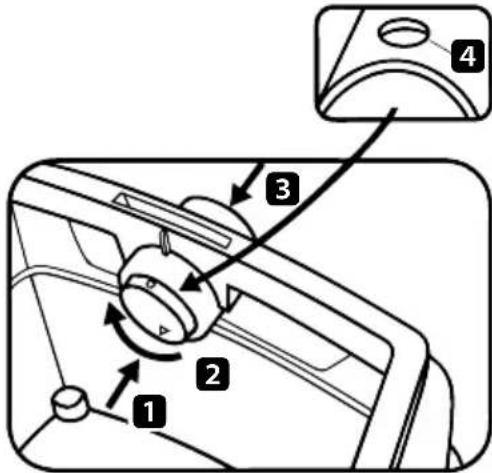

Plastikudtømningsposer

Kun M-sugere med specialbeholder og drejeskyder i indsugningsåbningen, af typerne AC 1625 M, kan bruges med anvendelse af platikposer til at tømme.

Drejeskyderen i indsugningsåbning stilles opad med den runde markering ● 4.

Betjening af drejeskyder:

Tryk drejeskyderen indefra og udad 1 drej den 180° 2 (se markering 4) og skub den igen udefra indad gennem indsugningsstudsen 3.

Skub flangen over indsugningsstudsen, og læg den øverste poseåbning over beholderkanten.

Udskiftning af plastikudtømningsposen

Udskiftning af plastikudtømningsposen. Sugeslangen fjernes, sugningsåbningen ⑧ lukkes til med proppen ⑧a. Overdelen tages af. Motoren slås til før standsning så eventuelt tilstedeværende svævestøv kan blive suget op. Tømningsposen lukkes til lukkebånd. Flangen trækkes forsigtigt af sugeåbningen og lukkes tæt til. Det opsugede materiale bortskaffes efter lovens bestem-melser.

RENG∅RING

Rengør beholder og tilbehør med vand. Tør overdelen ① af med en fugtig klud Lad beholder og tilbehør tørre. Filter patroner ikke kan rengøres med trykluft!

VEDLIGEHOLDELSE

Falder sugerens sugeydelse, og forøger rensning af filter-kassetterne ⑫ heller ikke sugeydelsen mere (forudsat, beholderen ⑦ er tømt og papirfilterposen ⑭ er udskiftet), er det nødvendigt, at udskifte filterkassetterne ⑫.

Filterkassetterne ⑫ afrystes endnu en gang inden filterudskiftningen. Drej med en mønt eller lignende låseanordningen ⑤ på rigel ④ 90° mod uret, og tryk rigelen ④ tilbage. Luk klappen op og tag filterkassetter ⑫ ud opad.

De udtagne filterkassetter skal straks lukkes ned i en støvtæt kunststofposen og bortskaffes efter gældende bestemmelser. Isæt ny filterkassetter. Luk klappen og tryk den til.

Skulle Motorbeskyttelsesfilter ⑬ være snavset, tyder dette på en defekt filterkassette. Udskift filterkassetterne. Vask motorbeskyttelsesfilteret ud under rindende vand, lad det tørre og monter det igen.

SELVHJÆLP VED FORSTYRRELSER

Forstyrrelse: Mulig årsag afhjælpning
Fald i sugeydelsen Filteret er tilsmudsetPapirfilter fuldBeholder fuldDyse, rør eller slange forstoppet		Rengør.Udskift.Tøm.Rengør.
Trykplade starter ikke. Sidder stikket i stikdåsen ?Er nettet spændingsløst ?Er netledningen i orden ?Er apparatets afdækning rigtigt lukket ?Vandsensoren har afbrudt ?
Plastikudt-ømningsposeSuges der på filteret.		Stil drejeskyder på pos. ●
Ved isat papirfilterposeStøv i beholderen ved M- eller H-sugere		Drejeskyder på pos. ▲

Foretag ingen yderligere >indgreb<, men henvend dig til et SPIT kundeserviceværksted.

Gamle apparater indeholder værdifulde materialer der er egnet til genbrug. Bortskaf ikke apparatet via det det normale husholdningsaffald, men fagmæssigt korrekt via egnede samlesystemer.

Nominell effekt 1400 W
Maks. effekt 1600 W
Spenning 110 / 220 V~
Gjeldende 6,5 A
Frekvens 50 / 60 Hz
Luftstrøm på viften 64 l / s
Undertrykk på viften 259 hPa
Masse (L x H x B) 400 x 540 x 400 mm
Stikkledning 8 m
Stikkledning på apparater med stikkontakt H07	RN-F 3G1,5
Lydtrykk 70,0 dB(A)

Gehrschutz bjørn!

Vi erklærer at dette produktet er produsert i samsvar med følgende E∅S-direktiver og retningsgivende normer: lavspenningsdirektiv 73/23/E∅S med endringer, EMC-direktiv 89/336/E∅S med endringer.

Sugerne er velykket kontrollert IEC/EN 60335-2-69.

Forbindelsesverdi: Suger og forbundet apparat maks. 16 A.

Med turtallsplaten ②d kan sugeytelsen tilpasses trinnløst.

Godset må fjernes iht. de gyldige bestemmelsene.

Plastikktømmepose

Slå på motoren før den settes ned. Lukk tømmeposen med läsebånd.

Hvis motorvernefilteret ⑬ er tilskitnet henviser dette om en defekt filterkassett.

Denne brugervejledning skal altid befinde sig sammen med pudsemaskinen.

Spit forbeholder sig retten til til enhver tid at ændre på karakteristika for sine produkter. Fotografierne kan vise udstyr eller tilbehør, der leveres som ekstratilbehør, og som ikke følger med standardudgaven.
