INSTRUKCJA OBSŁUGI AC1630P Spit
Instrukcja obsługi 131
Návod k obsluze 141
| 1 | Uchwyt pokrywa |
| 2 | Uchwyt |
| 3 | Płyta łącznika * |
| 4 | Przełącznik obrotowy * |
| 5 | Wskaźnik wypełnienia * |
| 6 | Gniazdo wtykowe * |
| Regulacja prędkości obrotowej * / Ustawienie srednicy węża ssącego * |
| 10 | Zasuwa |
| 11 | Końcówka ssąca |
| 12 | Zasuwka obrotowa * |
| 13 | Rolka kierownicy |
| 14 | Pojemnik |
| 15 | Koło |
| 16 | Zamek |
| 17 | Obudowa silnika |
| 18 | Płyta nośna |
| 19 | Pokrywa |
| C | Kasety filtra składanego | G | Papierowy worek filtra |
| D | Filtr ochronny silnika | H | Worki |

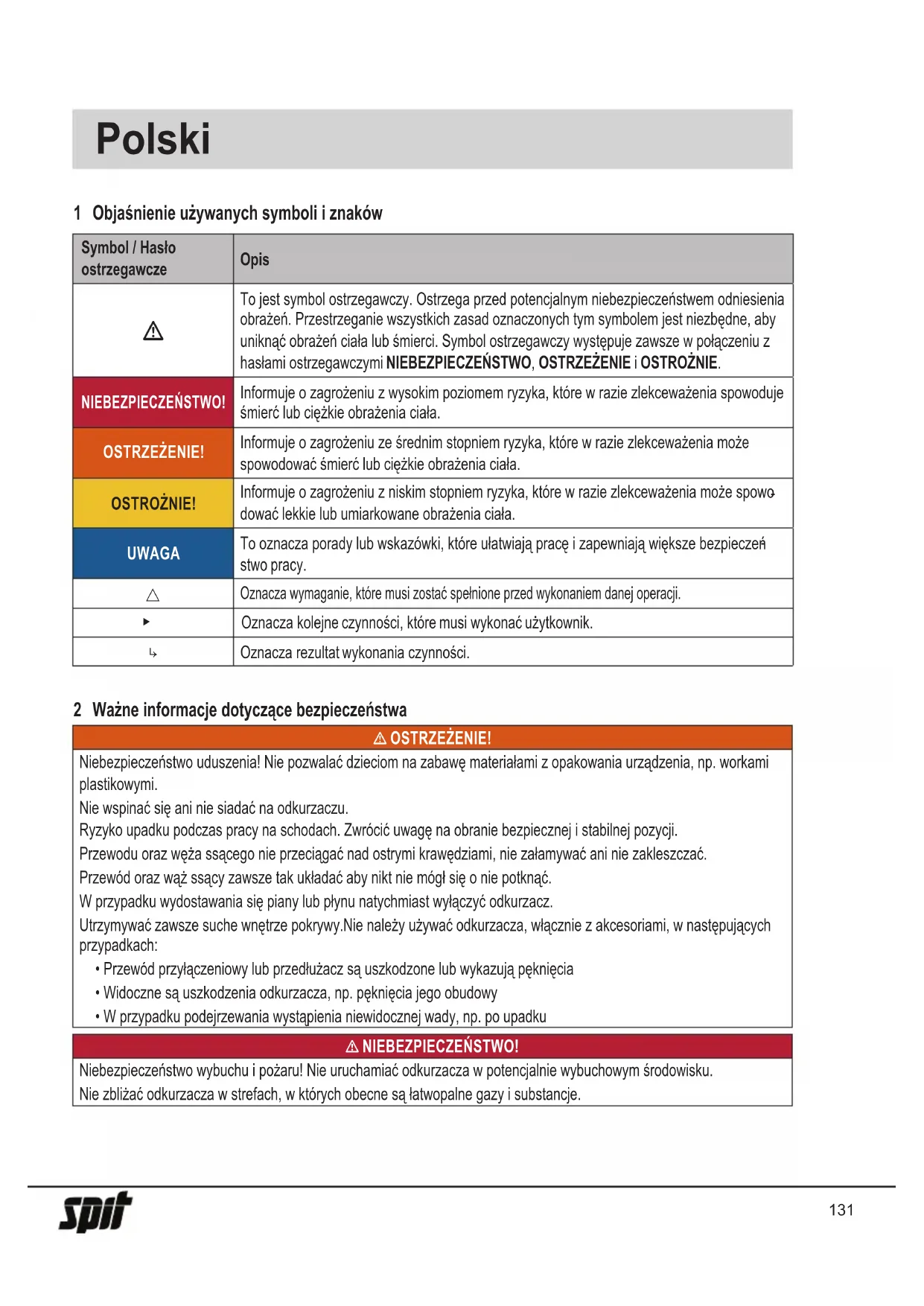

1 Objaśnienie używanych symboli i znaków
| Symbol / Hasło ostrzegawcze | Opis |
| To jest symbol ostrzegawczy. Ostrzega przed potencjalnym niebezpieczeństwem odniesienia obrażeń. Przestrzeganie wszystkich zasad oznaczonych tym symbolem jest niezbędne, aby uniknąć obrażeń ciała lub śmierci. Symbol ostrzegawczy występuje zawsze w połączeniu z hasłami ostrzegawczymi NIEBEZPIECZEŃSTWO, OSTRZEŻENIE i OSTROŻNIE. |
| NIEBEZPIECZEŃSTWO! | Informuje o zagrożeniu z wysokim poziomem ryzyka, które w razie zlekceważenia spowoduje śmierć lub ciężkie obrażenia ciała. |
| OSTRZEŻENIE! | Informuje o zagrożeniu ze średnim stopniem ryzyka, które w razie zlekceważenia może spowodować śmierć lub ciężkie obrażenia ciała. |
| OSTROŻNIE! | Informuje o zagrożeniu z niskim stopniem ryzyka, które w razie zlekceważenia może spowo dować lekkie lub umiarkowane obrażenia ciała. |
| UWAGA | To oznacza porady lub wskazówki, które ułatwiają pracę i zapewniają większe bezpieczeństwo pracy. |
| | Oznacza wymaganie, które musi zostać spełnione przed wykonaniem danej operacji. |
| ▶ | Oznacza kolejne czynności, które musi wykonać użytkownik. |
| ↳ | Oznacza rezultat wykonania czynności. |
2 Waźne informacje dotyczące bezpieczeństwa
| ⚠ OSTRZEŻENIE! |
| Niebezpieczeństwo uduszenia! Nie pozwalać dzieciom na zabawę materiałami z opakowania urządzenia, np. workami plastikowymi.Nie wspinać się ani nie siadać na odkurzaczu.Ryzyko upadku podczas pracy na schodach. Zwrócić uwagę na obranie bezpiecznej i stabilnej pozycji.Przewodu oraz węża ssącego nie przeciagać nad ostrymi krawędziami, nie załamywać ani nie zakleszczać.Przewód oraz wąż ssący zawsze tak układać aby nikt nie mógł się o nie potknąć.W przypadku wydostawania się piany lub płynu natychmiast wyłączyć odkurzacz.Utrzymywać zawsze suche wnętrze pokrywy.Nie należy używać odkurzacza, włącznie z akcesoriami, w następujących przypadkach:Przewód przyłączeniowy lub przedłużacz są uszkodzone lub wykazują pęknięciaWidoczne są uszkodzenia odkurzacza, np. pęknięcia jego obudowyW przypadku podejrzewania wystąpienia niewidocznej wady, np. po upadku |
| ⚠ NIEBEZPIECZEŃSTWO! |
| Niebezpieczeństwo wybuchu i pożaru! Nie uruchamiać odkurzacza w potencjalnie wybuchowym środowisku.Nie zbliżać odkurzacza w strefach, w których obecne są łatwopalne gazy i substancje. |
⚠️ NIEBEZPIECZEŃSTWO!
Niebezpieczeństwo wybuchu i pożaru! Nie używać odkurzacza do odsysania następujących substancji:
- łatwopalne lub wybuchowe rozpuszczalniki
- materiały nasączone rozpuszczalnikami
- potencjalnie wybuchowe pyły
- ciece takie jak benzyna, olej, alkohol, rozcieńczalniki
- materiały o temperaturze większej niż 60 °C
⚠ OSTRZEŻENIE!
Nieprawidłowo naprawiane urządzenie stanowi niebezpieczeństwo dla użytkownika. Naprawy zlecać tylko wykwalifikowanym pracownikom, np. serwisowi. Stosować tylko oryginalne części zamienne.
⚠ OSTRZEŻENIE!
Wtyczkę odkurzacza używać tylko w celu ustalonym w instrukcji obsługi.
Przy niewłaściwym zastosowaniu, nieprawidłowej obsłudze lub niefachowej naprawie producent nie ponosi żadnej odpowiedzialności za szkody.
Nie stosować żadnych uszkodzonych przedłużaczy.
Jeżeli przewód zasilający odkurzacza będzie uszkodzony, musi on być wymieniony na specjalny przewód zasilający, który dostępny jest u producenta lub w jego serwisie.
Nie dopuszczać do kontaktu obracających się szczotek elektrycznych z przewodem zasilającym.
Napięcie na tablicy znamionowej musi być zgodne z napięciem sieciowym.
Po każdym użyciu i przed każdą konserwacją odkurzacz wyłączyć i wyciągnąć wtyczkę sieciową.
Ciagnąć tylko za wtyczkę sieciową, nigdy za przewód zasilający.
Wtyczki sieciowej nigdy nie wtykać ani wyciągać mokrymi rękoma.
Obwód zasilający musi być zabezpieczony odpowiednim bezpiecznikiem.
Nigdy nie otwierać odkurzacza na deszczu lub podczas niepogody w wolnym terenie.
Wysuszyć odkurzacz i przechowywać w pomieszczeniach, w których nie występują temperatury ujemne.
⚠ OSTRZEŻENIE!
Maszyny służące do usuwania pyłu są testowane zgodnie z DIN EN 60335-2-69 i podzielone na klasy w zależności od typu pyłu.
Odkurzacze klasy L nadają się do stosowania do suchych, niepalnych, zagrażających zdrowiu pyłów przy wartościach granicznych odniesionych do miejsca pracy > 1 mg/m³.
Odkurzacze klasy M przystosowane są do odkurzania suchych, niepalnych pyłów, niepalnych cieczy, pyłu drzewnego i niebezpiecznych pyłów o stężeniu AGW ≥ 0,1 mg/m³.
Odkurzacze klasy H przystosowane są do odkurzania suchych, niepalnych pyłów, rakotwórczych oraz chorobotwórczych cząstek jak również niepalnych cieczy, pyłu drzewnego i pyłów niebezpiecznych dla zdrowia o stężeniu wszyscy AGW.
⚠ OSTRZEŻENIE!
Odkurzacze do klasy pyłu H-azbest są odpowiednie do odkurzania i odsysania pyłu zawierającego azbest. Przestrzegać krajowych przepisów dotyczących obsługi i konserwacji narzędzi do usuwania azbestu.
⚠ OSTRZEŻENIE!
Maszyna nie może być używana przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych, sensorycznych lub mentalnych oraz osoby nieposiadające wystarczającego doświadczenia i wiedzy.
Zwrócić uwagę, aby dzieci nie bawiły się urządzeniem.
Dyszy, węży ani rur nie skierowywać na ludzi ani zwierzęta.
⚠ OSTRZEŻENIE!
Używać wyłącznie szczotek dołączonych do odkurzacza lub określonych w instrukcji obsługi.
Stosowanie innych szczotek może zagrozić bezpieczeństwu użytkowania urządzenia.
Podczas użytkowania w przemyśle spożywczym: po użyciu natychmiast wyczyścić odkurzacz i zdezynfekować, aby uniknąć zakażenia drobnoustrojami.
Do czyszczenia nie używać dysz parowych ani myjek wysokociśnieniowych.
Odkurzacz należy eksploatować wyłącznie pod nadzorem.
W przypadku dłuższej przerwy w pracy odłączyć odkurzacz od sieci.
Nie czyść wkładów filtrujących za pomocą sprężonego powietrza.
Przed rozpoczęciem użytkowania odkurzacza należy zapoznać się z instrukcją obsługi. Instrukcja obsługi zawiera ważne instrukcje dotyczące bezpieczeństwa, uruchomienia, obsługi, konserwacji i pielęgnacji urządzenia. Instrukcję obsługi należy przechowywać w bezpiecznym miejscu i, w razie sprzedaży urządzenia, przekazać ją następnemu właścicielowi.
Maszyna przeznaczona jest do użytku przemysłowego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i placówkach do wynajęcia.
Przed użyciem
Przy rozpakowywaniu zwrócić uwagę na kompletność i szkody transportowe.
Przed użyciem użytkownicy powinni otrzymać informacje, wskazówki i szkolenie dotyczące użycia odkurzacza i substancji, do których ma być użyty, włącznie z bezpieczną procedurą usunięcia wciągniętych materiałów.
3 Wyświetlacz i elementy sterujące
| Pozycja przełącznika Funkcja Opis | |
| 0 |  | Odkurzacz wyłączony -Wtyczka zasilająca | |
| I |  | Odkurzacz pracuje | -Wtyczka zasilająca-Automatyczna funkcja wibratora wyłączona |
| A |  | Tryb gotowości | -Wtyczka zasilająca-Automatyczna funkcja wibratora wyłączona |
| AC |  | Tryb gotowościAutomatyczna funkcja wibratora | -Wtyczka zasilająca-Automatyczna funkcja wibratora włączona-Odkurzacz będzie włączony i wyłączony przez podłączone do gniazda zasilającego narzędzie elektryczne/narzędzie pneumatyczne*. |
| | Automatyczna funkcja wibratora | - Automatyczna funkcja wibratora włączona; 2min. |
| | Wskaźnik poziomu napełnienia* | - Wskaźnik poziomu napełnienia zapala się, kiedy zbiornik jest pełny i/ lub wąż ssący jest zablokowany. W odkurzaczach o klasy pyłowej M i H emitowany jest także sygnał akustyczny |
| | Ustawianie średnicy węża ssącego * | -W odkurzaczach klasy „M-/H-/H-azbest” do monitorowania przepływu objętościowego, dźwiękowy sygnał ostrzegawczy włącza się, gdy prędkość powietrza spadnie poniżej 20 m/s |
| | Ustawianie prędkości silnika* | - Regulować siłę ssania za pomocą pokrętła sterowania prędkością |
*w zależności od wariantu wyposażenia odkurzacza
4 Uruchomienie
4.1 Przed każdym użyciem
Upewnić się, że spełnione są następujące warunki:
△ Odkurzacz, kabel sieciowy, wąż ssący i akcesoria nie są uszkodzone.
△ Wszystkie filtry zostały włożone i nie są uszkodzone.
UWAGA
W położeniu >0< gniazdo w odkurzaczu może być używane jako przedłużacz.
⚠ Pobór prądu: Odkurzacz + podłączone urządzenie (maksymalnie 2000 W) maks. 16 A.
4.2.2 Włączanie odkurzacza
Funkcje patrz „3 Wyświetlacz i elementy sterujące” na stronie 134.
▶ Włożyć wtyczkę do gniazda.
▶ Ustawić przełącznik w pozycji >I<.
Praca odkurzacza rozpocznie się natychmiast.
lub:
▶ Ustawić przełącznik w pozycji >A< lub >AC<.
Odkurzacz znajduje się w trybie gotowości do zasilania elektronarzędzi.
4.2.3 Ustawianie średnicy węża ssącego\*
Ustawić średnicę przewodu ssącego na przełączniku.
⚠ OSTROŻNIE!
Przełącznik wyboru dla sygnału minimalnego przepływu objętości powietrza (dźwiękowego i świetlnego) na odkurzaczach z klasą pyłową „M” i „H”
W trybach >A< i >AC< wprowadzane są poniższe ustawienia, w zależności od średnicy węża ssącego:
| Przełącznik wyboru dla średnicy wewnętrznej węża ssącego | Objętość przepływu powietrza |
| 35 mm | 70 l/s |
| 27 mm | 41 l/s |
| 21 mm | 25 l/s |
| Nie następuje żadna regulacja obrotów.Odkurzacz pracuje zawsze z maksymalną ilością obrotów.. |
4.2.4 Regulacja siły ssania\*
▶ Ustawić prędkość silnika przełącznikiem.
lub
Ustawić odpowiednio pomocniczy suwak powietrza na rurze ręcznej.
4.2 Włączanie i wyłączanie urządzenia
Gniazdo wtyczki odkurzacza pozostaje zawsze pod napięciem, niezależnie od położenia głównego wyłącznika.
⚠ OSTRZEŻENIE!
Niebezpieczeństwo odniesienia obrażeń poprzez automatyczne uruchomienie elektronarzędzia!
- Przed podłączeniem do odkurzacza należy wyłączyć elektro narzędzie lub narzędzie pneumatyczne.
4.2.5 Wyłączanie odkurzacza
▶ Ustawić przełącznik w pozycji >0<.
Odkurzacz jest wyłączony.
▶ Po wyłączeniu urządzenia należy wyciągnąć wtyczkę.
Zwinąć przewód zasilający.
Przechowywać przewód sieciowy na haku przewodu.
Przechowywać wąż ssący po umieszczeniu go w uchwycie na akcesoria* na tylnej ściance pojemnika.
Założyć wąż ssący tak, aby nie wydostały się z niego żadne cząsteczki zanieczyszczeń.
▶ Odłączyć elektronarzędzie.
5 Rodzaje pracy
▶ Tylko z suchym filtrem, odkurzyć odkurzacz i akcesoria, aby nie pozostał kurz i nie utworzył skorupy.
Podczas odkurzania sadzy, cementu, tynku lub podobnych pytów: umieścić jednorazowy worek z PE w pojemniku na brud.
Zawsze używać jednorazowych worków w połączeniu ze składanymi wkładami filtracyjnymi.
UWAGA
Odkurzacze klasy M, Hi H-azbest zaleca się stosować jako odkurzacze suche.
5.2 Wsysanie cieczy
⚠ OSTRZEŻENIE!
Zagrożenie porażeniem prądem elektrycznym!
W przypadku wydostawania się piany lub płynu natychmiast wyłączyć odkurzacz.
▶ Opróżnić pojemnik i w razie potrzeby kasetę na filtr.
UWAGA
Regularnie czyścić czujniki poziomu wody (1) i sprawdzać pod kątem widocznych uszkodzeń.
▶ Odkurzanie bez worka filtrującego z włókniny.
Kasety z filtrem harmonijkowym przeznaczone są do odkurzania na mokro. W przypadku zapelnienia zbiornika wbudowany czujnik wyłącza silnik. Funkcjonowanie odkurzacza może być zakłócone przez przepelnienie pojemnika.
- Opróżnić pojemnik (patrz „7 Opróżnianie pojemnika” na stronie 136).
UWAGA
Kiedy odkurzacz nie będzie wyłączony ochrona przed ponownym wciąganiem działa w dalszym ciągu. Dopiero po wyłączeniu i ponownym włączeniu odkurzacz jest ponownie gotowy do pracy.
Przed opróżnieniem wyciągnąć najpierw wąż ssący z cieczy.
Przez wysoką moc ssania i opływowy kształt pojemnika po wyłączeniu z węża może wylewać się trochę wody.
▶ Przy końcowym odkurzaniu suchym stosować suchy filtr.
UWAGA
Przy częstej zmianie pomiędzy suchym i mokrym odkurzaniem zaleca się stosowanie drugiego zestawu filtrów najlepiej kasety na filtry poliestrowe.
5.3 Zasysanie substancji zawierających azbest
Do odkurzania substancji zawierających azbest można stosować tylko odkurzacze klasy pyłu „H-azbest”.
Pracować wyłącznie z użyciem suchego filtra, suchego odkurzacza i suchych akcesoriów, aby zapobiec przyklejaniu się pyłu i tworzeniu skorupy z pyłu.
- Do zasysania substancji zawierających azbest: Włożyć worek jednorazowy z PE lub materiałowy worek filtrujący do pojemnika na brud.
Zawsze używać worków filtracyjnych w połączeniu ze składanymi wkładami filtracyjnymi.
UWAGA
Odkurzacze klasy „H-azbest” najlepiej używać do odkurzania suchego pyłu.
⚠ OSTRZEŻENIE!
Zagrożenie dla zdrowia!
Włókna azbestu w powietrzu.
- Zapewnić wystarczający dopływ powietrza z zewnątrz (świeżego powietrza) do miejsca pracy.
Prowadzić lub oczyszczać odprowadzane powietrze w taki sposób, aby włókna azbestu nie przedostały się do powietrza, którym oddychają inne osoby.
W przypadku filtracji odprowadzanego powietrza, transportować wszelki pył w pyłoszczelnych pojemnikach.
▶ Nie zlewać pyłu.
Jeśli istnieje możliwość uwolnienia się włókien azbestu:
Pochłaniać włókna azbestu w miejscu odprowadzania lub pochodzenia.
Następnie usunąć włókna azbestu zgodnie z aktualnym stanem wiedzy, aby nie tworzyć jakiegokolwiek zagrożenia dla ludzi lub środowiska.
Jeśli całkowite pochłonięcie włókien azbestu nie jest możliwe:
Zapewnić dodatkową wentylację zgodnie z aktualnym stanem wiedzy.
Po zakończeniu pracy:
Dokładnie oczyścić narzędzia, w tym rury ssące i osprzęt roboczy.
▶ Dokładnie oczyścić obszar roboczy.
Zwilżyć i prawidłowo usunąć przedmioty zanieczyszczone włóknami azbestu, których oczyszczenie jest niemożliwe.
Po czyszczeniu:
Przewietrzyć miejsce pracy w wystarczającym stopniu.
6 Czyszczenie filtra stałego
Odkurzacz wyposażony jest w system oczyszczania filtra elektromagnetycznego, który może być używany do czyszczenia wszelkich pytów przylegających do wkładów filtracyjnych.
Składane wkłady filtracyjne są czyszczone kolejno naprzemiennie, tak, aby zapewnić ciągłą pracę.
7 Opróżnianie pojemnika
UWAGA
Dopuszczalny tylko przy pyłach o AGW > 1 mg/m³.
▶ Wyłączyć odkurzać, wyciągnąć wtyczkę.
▶ Otworzyć zapięcia.
Zdjąć ze zbiornika pokrywę i wąż ssący.
Wysypać pojemnik.
7.1 Usunąć filtrujący worek materiałowy
▶ Wyłączyć odkurzacz.
▶ Odłączyć wtyczkę sieciową.
▶ Stosować odpowiednią maskę oddechową.
▶ Odłączyć wąż ssący.
Zakryć gniazdo wlotowe nasadką.
▶ Otworzyć zatrzaski boczne.
Zdjąć górną część urządzenia.
Ostrożnie ściągnąć kołnierz z gniazda wlotowego i zamknąć kołnierz.
Usunąć zebrany materiał zgodnie z wymogami prawnymi.
7.2 Usunąć jednorazowy woreczek z PE
▶ Ustawić przełącznik w pozycji >AC<.
→ Składane wkłady filtracyjne są czyszczone automatycznie.
→ Osiadły kurz w filtrach wpada do worka.
▶ Wyłączyć odkurzacz.
▶ Odłączyć wtyczkę sieciową.
▶ Stosować odpowiednią maskę oddechową.
▶ Odłączyć wąż ssący.
Zakryć gniazdo wlotowe nasadką.
▶ Otworzyć zatrzaski boczne.
Zdjąć górną część urządzenia.
Ostrożnie zamknąć worki przy pomocy załączonej taśmy.
▶ Kołnierz zdjąć ostrożnie z wylotu i zamknąć.
▶ Ostrożnie wyjąć worki z pojemnika.
Wciągnięty brud usunąć zgodnie z przepisami.
7.3 Włożyć filtrujący woreczek materiałowy do urządzenia
UWAGA
Używać wyłącznie materiałowych worków filtracyjnych do czyszczenia na sucho.
▶ Nasunąć kołnierz całkowicie na gniazdo wlotowe.
UWAGA
Obsługa suwaka obrotowego
Przekręcić czerwony suwak obrotowy w pozycję CLOSE do oporu na znaczniku ▲.
7.4 Włożyć jednorazowy woreczek z PE\*
UWAGA
Wyłącznie odkurzacze o klasie pyłu M i H ze specjalnymi pojemnikami i obrotowym suwakiem w gnieżdzie wlotowym typu iPulse M, iPulse H i iPulse H-azbest są odpowiednie do stosowania jednorazowych woreczków z PE.
UWAGA

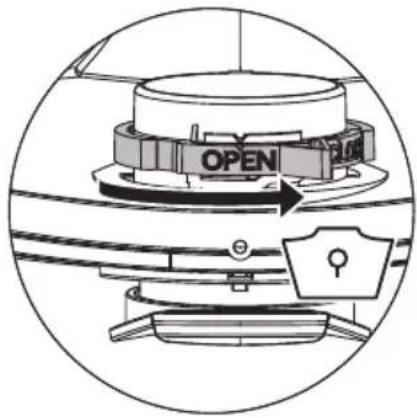

Obsługa suwaka obrotowego
Ustawić czerwony suwak obrotowy w pozycję OPEN do oporu na znaczniku ▲.
▶ Nasunąć kołnierz całkowicie na gniazdo wlotowe.
▶ Nasunąć otwór górnej torby na obręcz otworu pojemnika.
8.1 Wymiana składanych wkładów filtracyjnych
Przed wymianą kaset filtrujących należy je oczyścić.
▶ Obrócić blokadę zatrzasku o 90° w kierunku przeciwnym do ruchu wskazówek zegara za pomocą monety lub podobnego przedmiotu i popchnąć zatrzask do tyłu.
Zamknąć ostone.
▶ Po wyjęciu kasetę filtra natychmiast zamknąć w szczelnym worku plastykowym i usunąć zgodnie z przepisami.
▶ Założyć nowe kasety filtra.
Podnieść pałąk zamka, opuścić osłonę i unieruchomić przez lekkie wciśnięcie.
9 Wymiana filtra ochronnego silnika
UWAGA
Jeżeli filtr ochronny silnika byłby zabrudzony, wskazuje to na uszkodzoną kasetę filtra.
Zakładanie kasety filtra składanego.
Wymienić filtr ochrony silnika lub umyc go pod bieżącą woda, wysuszyć i ponownie założyć.
10 Transport
▶ Odłączyć wąż ssący.
Zakryć gniazdo wlotowe nasadką.
▶ Nałożyć górną część pojemnika.
Zamknąć zatrzaski boczne.
- Oprzyrządowanie włożyć do plastykowego worka i zamknąć lub odłożyć go na miejsce przechowywania.
▶ Połączyć początek i koniec węża ssącego.
Wąż owinąć wokół odkurzacza i zaczepić na uchwycie.
11 Konserwacja
UWAGA
Przed każdą konserwacją odkurzacz wyłączyć i wyciągnąć wtyczkę sieciową.
W celu konserwacji użytkownik musi odkurzacz
-rozebrać,
-wyczyścić i
-i zakonserwować,
o ile jest to możliwe bez stwarzania zagrożenia dla personelu konserwującego i innych osób.
Środki ostrożności
Odpowiednie środki ostrożności zawierają
-Czyszczenie przed demontażem,
-Czyszczenie obszaru konserwacji i
-odpowiednie osobiste wyposażenie ochronne.
-Wykonać zabezpieczenia dla miejscowej wentylacji filtrowanej, przy której odkurzacz będzie demontowany,
Środki ostrożności dla odkurzaczy klasy H i M
Zewnętrzna część odkurzacza powinna być odkurzona i wytarta do czysta lub przykryta zanim zostanie wyprowadzona z niebezpiecznego obszaru. Wszystkie części odkurzacza muszą być traktowane jako zanieczyszczone kiedy będą przenoszone z niebezpiecznego obszaru i muszą być przeprowadzone odpowiednie czynności aby zapobiec rozprzestrzenianiu się pyłu.
Zanieczyszczone przedmioty
Podczas wykonywania prac konserwacyjnych i naprawczych wszystkie zanieczyszczone przedmioty, które nie mogą być w zadowalający sposób wyczyszczone, muszą zostać usunięte. Przedmioty takie musza być usunięte w szczelnych workach zgodnie z obowiązującymi przepisami dotyczącymi tego rodzaju odpadów.
11.1 Testowanie skuteczności odkurzacza
Co najmniej raz w roku producent lub osoba poinstruowana muszą przeprowadzać inspekcję techniczną obejmującą filtry, szczelność powietrzną odkurzacza oraz jego mechanizmy sterowania.
Ponadto skuteczność odkurzaczy o klasie pyłowej H i H-azbest musi być sprawdzana co najmniej raz w roku lub częściej. Metoda badania, która może być używa do wykazania skuteczności urządzenia, została zdefiniowana w normie EN 60335-2-69
AA.22.201.2. Jeśli test nie zostanie zaliczony, należy go powtórzyć przy użyciu nowego filtra głównego.
W pomieszczeniu musi być zapewniony wystarczający poziom wymiany powietrza L jeżeli powietrz wydmuchiwane jest ponownie do pomieszczenia. Dalsze wskazówki należy pobrać z przepisów narodowych.
Jeżeli moc ssania odkurzacza spada i wyczyszczenie kaset na filtry nie poprawia tego (zakładając, że pojemnik jest opróżniony i materiałowy woreczek filtrujący), wówczas konieczna jest wymiana
kaset na filtr (patrz rozdział „8.1 Wymiana składanych wkładów filtracyjnych” na stronie 137).
-Oczyścić i opróżnić odkurzacz, zapakować go bezpiecznie i w sposób pyłoszczelny
-W razie potrzeby: umieścić oznakowanie zgodnie z przepisami dotyczącymi substancji niebezpiecznych
12 Czyszczenie
UWAGA
Kwasy, aceton i rozpuszczalniki mogą uszkodzić części odkurzacza.
Przemyć pojemnik i akcesoria wodą.
▶ Wytrzeć górną część wilgotną szmatką.
▶ Pozostawić pojemnik i akcesoria do wyschnięcia.
13 Naprawa
⚠ OSTRZEŻENIE!
Nieprawidłowo naprawiane urządzenie stanowi niebezpieczeństwo dla użytkownika.
- Naprawy zlecać tylko wykwalifikowanym pracownikom, np. serwisowi. Stosować tylko oryginalne części zamienne.
14 Rozwiązywanie problemów i naprawa
| UWAGA |
| Nieprawidłowości pracy nie zawsze mogą być powiązane z usterkami odkurzacza. |
| Usterka Przyczyna Środek zaradczy | | |
| Siła ssania spada Filtr zanieczyszczony Oczyścić | |
| Woreczek filtrujący jest pełny Wymienić |
| Pojemnik pełny Opróżnić |
| Zablokowany filtr ochrony silnika Oczyścić |
| Dysza, przewód rurowy lub wąż są zablokowane |
| Odkurzacz nie uruchamia się Wtyczka sieciowa nie znajduje się w gnieżdzie | Podłączyć wtyczkę sieciową do gniazdka |
| Brak napięcia sieciowego Sprawdzić bezpiecznik |
| Nieprawidłowe połączenie przewodu sieciowego |
| Pokrywa nie jest prawidłowo zamknięta Domknąć |
| Czujnik wody wyłączony Opróżnić pojemnik |
| Odkurzacz znajduje się w trybie gotowości >A< lub >AC< |
| Odkurzacz nie włącza się, gdy narzędzie jest uruchamiane w trybie >Alub >AC< | Elektronarzędzie nie zostało podłączo- ne do gniazdka na odkurzaczu | Podłączyć wtyczkę sieciową do gniazdka na odkurzaczu |
| Zawór elektromagnetyczny pneuma-tycznego urządzenia włączającego/ wyłączającego* jest zanieczyszczony | Przemyć alkoholem |
| Jednorazowy woreczek z PE został zassany do filtra | Nieprawidłowa pozycja suwaka obrotowego | Ustawić suwak obrotowy w pozycji OPEN ▲ (patrz „7.4 Włożyć jednorazowy woreczek z PE*” na stronie 137) |
| Odkurzacze o klasie pyłowej M lub H: z umieszczonym woreczkiem filtrującym, kurz gromadzi się w pojemniku | Nieprawidłowa pozycja suwaka obrotowego | Ustawić suwak obrotowy w pozycji CLOSE ▲ (patrz „7.3 Włożyć filtrujący woreczek materiałowy do urządzenia” na stronie 137) |
Nie należy stosować do tego celu jakichkolwiek innych substancji, skontaktować się z serwisem.
15 Dane techniczne
| Typ: ISP AC 1630 P | | |
| Napięcie V 220-240 | | |
| Częstotliwość Hz 50/60 | | |
| Napięcie znamionowe | W | 1400 |
| Maks. moc | W | 1600 |
| Przepływ powietrza* | l/s (m3/h) | 75 (270) |
| Podciśnienie* | hPa/MG | 280 |
| Przepływ powietrza** | l/s (m3/h) | 45 (162) |
| Podciśnienie** | hPa/SE | 245 |
| poziom hałasu | dB(A) | 69 |
| Waga | kg | 15,5 |
| Wymiary d x s x w | cm | 53 x 40 x 56 |
* przy wentylatorze ** przy wężu
Maksymalna moc odkurzaczy z gniazdem zasilania elektronarzędzi: 2 000 W
Przewód zasilający odkurzaczy klas pyłu M, H oraz „H-azbest” z gniazdem wtykowym: H07RN-F 3G1,5
16 Badania i zatwierdzenia
Kontrole elektrotechniczne należy przeprowadzać zgodnie z przepisami dotyczącymi zapobieganiu wypadkom (DGUV V3) i DIN VDE 0701 część 1 i część 3. Kontrole te są konieczne zgodnie z DIN VDE 0702 w regularnych odstępach oraz po wprowadzeniu zmian.
Odkurzacze są skutecznie sprawdzone zgodnie z IEC/EN 60335-2-69.
UWAGA
Stare urządzenia zawierają cenne materiały, które nadają się do powtórnego wykorzystania. Odkurzacza nie wyrzucać z normalnymi odpadami, lecz usuwać go poprzez odpowiednie systemy zbierania odpadów, np. poprzez miejski punkt zbiórki odpadów.
17 Deklaracja zgodności
Niniejszym oświadczamy, że opisane poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE, dotyczących podstawowych wymagań w zakresie bezpieczeństwa i higieny.
Niniejsza deklaracja traci ważność w razie modyfikacji urządzenia bez naszej uprzedniej zgody.
Produkt: Odkurzacz do cieczy i pyłów
Typ: ISP model AC 1630 P
Konstrukcja urządzenia odpowiada następującym odnośnym przepisom:
Dyrektywa maszynowa WE 2006/42/UE
Dyrektywa WE o kompatybilności elektromagnetycznej 2014/30/WE ROHS 2011/65/EU
Dyrektywa maszynowa WE 2006/42/UE wraz z poprawkami:
Dyrektywa WE o kompatybilności elektromagnetycznej 2014/30/WE:
DIN EN 55014-1 (VDE 0875-14-1):2012-05;
EN 55014-1:2006 + A1:2009 + A2:2011
DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014;
DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013;
DIN EN 55014-2 (VDE 0875-14-2):2009;
EN 55014-2:1997 + A1:2001 + A2:2008
Wymogi kategorii II
Produkt był testowany i certyfikowany przez poniższy instytut:
Autoryzowany przedstawiciel działu dokumentacji: Spit S.A.S., 150 Avenue de Lyon, B.P.104, 26501 BOURG LES VALENCE CEDEX, FRANCE
30.07.2019
Jan Bernard
Quality Manager
30107119
S.P.I.T.
Bernard JAN / Responsable QSE
Tél.: 06 45 01 15 76
150 Avenue de Lyon - BP 104
26501 BOURG-LES-VALENCE CEDEX
Čeština
Odkurzacze klasy L nadają się do stosowania do suchych, niepalnych, zagrażających zdrowiu pyłów przy wartościach granicznych odniesionych do miejsca pracy > 1 mg/m³.
Odkurzacze klasy H przystosowane są do odkurzania suchych, niepalnych pyłów, rakotwórczych oraz chorobotwórczych cząstek jak również niepalnych cieczy, pyłu drzewnego i pyłów niebezpiecznych dla zdrowia o stężeniu AGW.
OSTRZEŻENIE: Maszyna zawiera kurz szkodliwy dla zdrowia. Procesy oczyszczania i konserwacji wraz z usuwaniem pojemnika zbierającego kurz mogą być wykonywane tylko przez specjalistów, posiadających odpowiednie wyposażenie ochronne. Nie używać bez kompletnego systemu filtracji.
Identyfikacyjny / Identifikace
Identifikačné / Идентификационен Identifikacioni
Identifikacija / Identifikacijska
Идентификационный / Аріθμός αναγνώρισης
Tę instrukcję należy przechowywać łącznie z narzędziem.
Firma Spit zastrzega sobie prawo do modyfikacji cech swoich produktów w dowolnym momencie. Fotografie mogą przedstawiać sprzęt lub oprzyrządowanie stanowiące opcje, nie zawarte w wersji standardowej.
