GRL 150 HV Set 3 - Λέιζερ επίπεδο BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Επαγγελματικό περιστροφικό επίπεδο λέιζερ
Μάρκα	Bosch
Μοντέλο	GRL 150 HV Set 3
Εύρος λειτουργίας (χωρίς δέκτη)	Περίπου 30 m
Εύρος λειτουργίας (με δέκτη LR 1)	Έως 150 m
Ακρίβεια ισοπέδωσης	< ±0,1 mm/m
Εύρος αυτόματης ισοπέδωσης	±8 % (±5°)
Χρόνος ισοπέδωσης	15 s
Ταχύτητες περιστροφής	150 / 300 / 600 σ.α.λ.
Κατηγορία λέιζερ	2 (635 nm, < 1 mW)
Τροφοδοσία λέιζερ	2 μπαταρίες LR20 (D) 1,5 V ή 2 επαναφορτιζόμενες μπαταρίες NiMH 1,2 V (9 Ah)
Αυτονομία (μπαταρίες)	Περίπου 60 ώρες
Αυτονομία (επαναφορτιζόμενες μπαταρίες)	Περίπου 40 ώρες
Θερμοκρασία λειτουργίας	-10 °C έως +50 °C
Βαθμός προστασίας	IP54 (στεγανό σε σκόνη και πιτσιλιές νερού)
Βάρος (λέιζερ μόνο)	1,8 kg
Διαστάσεις (λέιζερ)	183 x 170 x 186 mm
Δέκτης λέιζερ LR 1	Εμβέλεια 150 m, ακρίβεια ±1 mm (λεπτή) / ±3 mm (μέτρια)
Τροφοδοσία δέκτη	1 μπαταρία 9 V 6LR61
Αυτονομία δέκτη	Περίπου 50 ώρες
Βάρος δέκτη	0,36 kg
Φορτιστής	100-240 V~, 50/60 Hz, διάρκεια φόρτισης 14 ώρες
Κύριες λειτουργίες	Αυτόματη ισοπέδωση, προειδοποίηση κραδασμών, λειτουργίες περιστροφής / γραμμών / σημείων, προαιρετικό τηλεχειριστήριο
Συντήρηση	Καθαρισμός με μαλακό και υγρό πανί, όχι διαλύτες
Ασφάλεια	Λέιζερ κατηγορίας 2, μην κοιτάζετε στη δέσμη, χρησιμοποιείτε μόνο με γνήσια αξεσουάρ Bosch
Ανταλλακτικά / δυνατότητα επισκευής	Επισκευή μόνο από εξουσιοδοτημένο κέντρο σέρβις Bosch, απαιτείται αριθμός εξαρτήματος

Συχνές ερωτήσεις - GRL 150 HV Set 3 BOSCH

Πώς ενεργοποιώ το λέιζερ GRL 150 HV;

Πατήστε το διακόπτη On/Off (4). Η συσκευή ξεκινά την αυτόματη ισοπέδωση. Η ένδειξη ισοπέδωσης (3) αναβοσβήνει πράσινο και στη συνέχεια παραμένει σταθερά αναμμένο πράσινο μόλις ισοπεδωθεί. Το λέιζερ μεταβαίνει αυτόματα σε λειτουργία περιστροφής.

Ποια είναι η ακρίβεια ισοπέδωσης αυτής της συσκευής;

Η ακρίβεια είναι μικρότερη από ±0,1 mm/m. Για απόσταση 20 m, η μέγιστη επιτρεπόμενη απόκλιση είναι ±4 mm.

Πώς χρησιμοποιώ τον δέκτη λέιζερ LR 1;

Τοποθετήστε τον δέκτη τουλάχιστον 50 cm από το λέιζερ, ενεργοποιήστε τον με το διακόπτη (26). Επιλέξτε την ακρίβεια (λεπτή/μέτρια) με το πλήκτρο (27). Μετακινήστε τον δέκτη μέχρι να ανάψει η κεντρική ένδειξη (e) και να ακουστεί συνεχές ηχητικό σήμα.

Τι κάνω εάν η συσκευή δεν ισοπεδώνεται;

Εάν η ένδειξη ισοπέδωσης (3) παραμένει σταθερά κόκκινη, η συσκευή έχει κλίση μεγαλύτερη από 8%. Τοποθετήστε την σε σταθερή επιφάνεια και περιμένετε την ισοπέδωση. Εάν παραμείνει εκτός εύρους για 2 ώρες, απενεργοποιείται αυτόματα.

Πώς αλλάζω τις μπαταρίες του λέιζερ;

Γυρίστε την ασφάλεια (15) του χώρου μπαταριών (14) στη θέση ανοίγματος, αφαιρέστε το χώρο, τοποθετήστε δύο μπαταρίες LR20 (D) τηρώντας την πολικότητα, κλείστε και γυρίστε την ασφάλεια στη θέση κλειδώματος.

Μπορώ να χρησιμοποιήσω επαναφορτιζόμενες μπαταρίες στο λέιζερ;

Ναι, χρησιμοποιήστε επαναφορτιζόμενες μπαταρίες NiMH τύπου R20 (D) χωρητικότητας 9 Ah. Ο παρεχόμενος φορτιστής (21) είναι κατάλληλος για αυτές τις μπαταρίες. Η διάρκεια φόρτισης είναι περίπου 14 ώρες.

Πώς ενεργοποιώ την προειδοποίηση κραδασμών;

Πατήστε το πλήκτρο προειδοποίησης κραδασμών (2). Η λυχνία (1) ανάβει πράσινο σταθερά και μετά από 30 δευτερόλεπτα η προειδοποίηση είναι ενεργή. Σε περίπτωση κραδασμού, το λέιζερ αναβοσβήνει και η λυχνία αναβοσβήνει κόκκινο. Για επαναφορά, πατήστε ξανά το πλήκτρο (2).

Πώς καθαρίζω τη συσκευή μέτρησης;

Χρησιμοποιήστε ένα μαλακό και υγρό πανί. Μη χρησιμοποιείτε απορρυπαντικά ή διαλύτες. Καθαρίζετε τακτικά την έξοδο του λέιζερ. Μην βυθίζετε ποτέ τη συσκευή στο νερό.

Πού βρίσκω τον αριθμό σειράς του λέιζερ;

Ο αριθμός σειράς (19) βρίσκεται στην πινακίδα του περιστροφικού λέιζερ. Είναι απαραίτητος για οποιοδήποτε αίτημα ανταλλακτικών ή επισκευής.

Τι κάνω εάν το λέιζερ έχει υποστεί ζημιά;

Αναθέστε την επισκευή σε ένα εξουσιοδοτημένο κέντρο σέρβις της Bosch. Μην ανοίγετε τη συσκευή μόνοι σας. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GRL 150 HV Set 3 BOSCH

eΠρωτότυπο οδηγιών χοήσης

trujinal isletme talimati

Ελληνικά ...... Σελίδα 183

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 200

Polski ....Strona 215

Česky....Strana 232

Slovensky....Strana 247

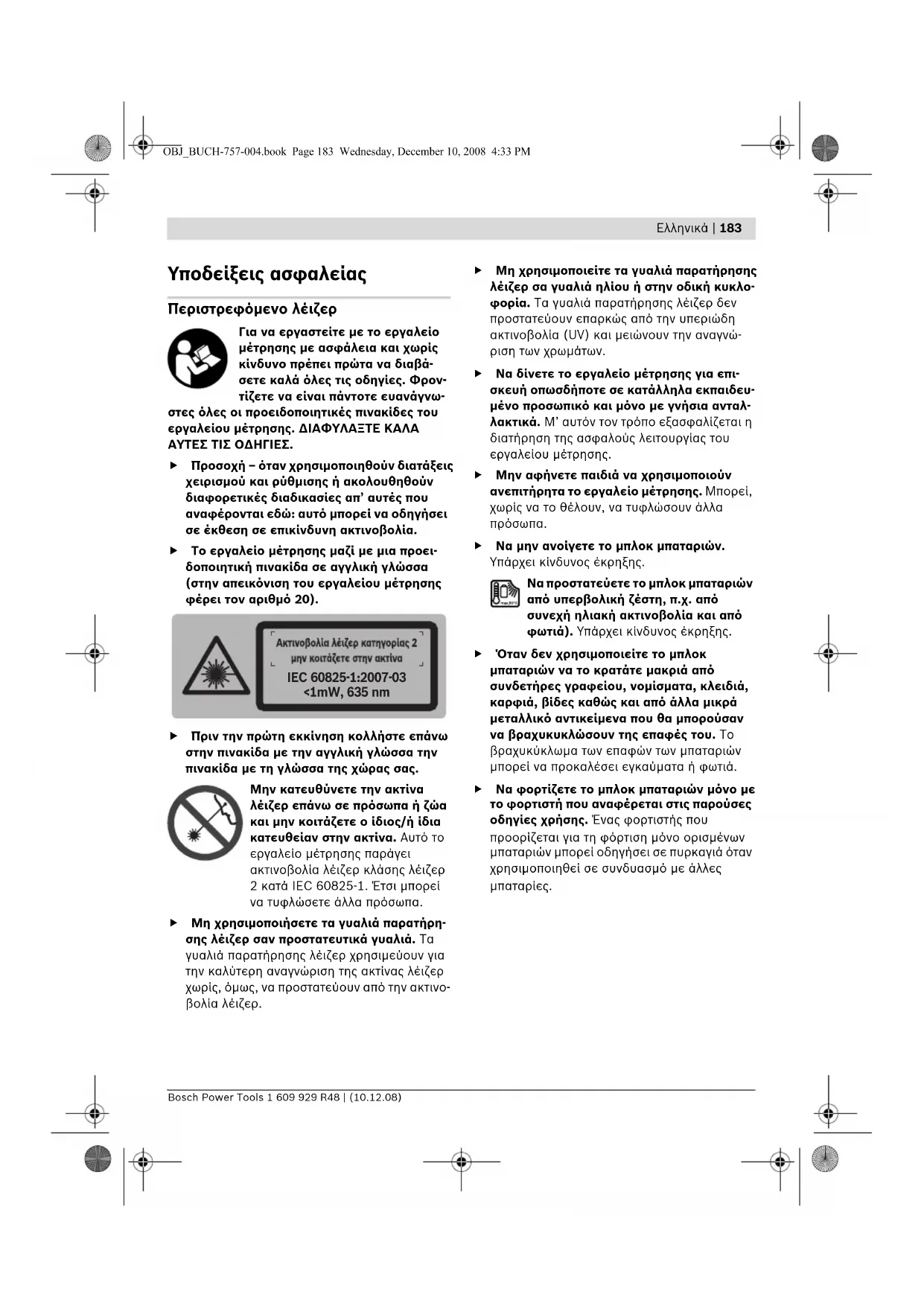

Υποδείξεις ασφαλείας

Περιστρεφόμενο λέιζερ

Για να εργαστείτε με το εργαλείο μέτρησης με ασφάλεια και χωρίς κίνδυνο πρέπει πρώτα να διαβάσετε καλά όλες τις οδηγίες. Φροντίζετε να είναι πάντοτε ευανάγνω- στες όλες οι προειδοποιητικές πινακίδες του εργαλείου μέτρησης. ΔΙΑΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

▶ Προσοχή – όταν χρησιμοποιηθούν διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ' αυτές που αναφέρονται εδώ: αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.
▶ Το εργαλείο μέτρησης μαζί με μια προειδοποιητική πινακίδα σε αγγλική γλώσσα (στην απεικόνιση του εργαλείου μέτρησης φέρει τον αριθμό 20).

Ακτινοβολία λέιζερ κατηγορίας 2 μην κοιτάζετε στην ακτίνα IEC 60825-1:2007-03 <1mW, 635 nm

▶ Πριν την πρώτη εκκίνηση κολλήστε επάνω στην πινακίδα με την αγγλική γλώσσα την πινακίδα με τη γλώσσα της χώρας σας.

Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/ή ίδια κατευθείαν στην ακτίνα. Αυτό το εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ κλάσης λέιζερ 2 κατά ΙΕС 60825-1. Έτσι μπορεί να τυφλώσετε άλλα πρόσωπα.

▶ Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.

▶ Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.

Na δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.

▶ Μην αφήνετε παιδιά να χρησμοποιούν ανεπιτήρητα το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα πρόσωπα.

▶ Na μην ανοίγετε το μπλοκ μπαταριών. Υπάρχει κίνδυνος έκρηξης.

Na proostateúete to μπλοκ μπαταριών από υπερβολική ζέστη, π.χ. από συνεχή ηλιακή ακτινοβολία και από φωτιά). Υπάρχει κίνδυνος έκρηξης.

'Отан δεν χρησιμοποιείτε το μπλοκ μπαταριών να το κρατάτε μακριά από συνδετήρες γραφείου, νομίσματα, κλειδιά, καρφιά, βίδες καθώς και από άλλα μικρά μεταλλικό αντικείμενα που θα μπορούσαν να βραχυκυκλώσουν της επαφές του. Το βραχυκύκλωμα των επαφών των μπαταριών μπορεί να προκαλέσει εγκαύματα ή φωτιά.

▶ Na φορτίζετε το μπλοκ μπαταριών μόνο με το φορτιστή που αναφέρεται στις παρούσες οδηγίες χρήσης. Ένας φορτιστής που προορίζεται για τη φόρτιση μόνο ορισμένων μπαταριών μπορεί οδηγήσει σε πυρκαγιά όταν χρησιμοποιηθεί σε συνδυασμό με άλλες μπαταρίες.

184 | Ελληνικά

Φορτιστής μπαταριών

Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς.

Μην εκθέτετε τη συσκευή στη βροχή και την υγρασία. Η διείσδυση νερού σ' ένα φορτιστή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

▶ Na μην φορτίζετε ξένες μπαταρίες με το φορτιστή. Ο φορτιστής είναι κατάληλος μόνο για τη φόρτιση του μπλοκ μπαταριών της Bosch που χρησιμοποιείται στο περιστρεφόμενο λέίζερ. Όταν φορτίζετε άλλες μπαταρίες προκαλείται κίνδυνος πυρκαγιάς και έκρηξης.
▶ Διατηρείτε το φορτιστή καθαρό. Η ρύπανση της συσκευής δημιουργεί κίνδυνο πλεκτροπληξίας.
Ελέγχετε πριν από κάθε χρήση το φορτιστή, το ηλεκτρικό καλώδιο και το φις. Μη χρησιμοποιήσετε το φορτιστή σε περίπτωση που θα εξακριβώσετε κάποιες βλάβες ή ζημιές. Μην ανοίξετε οι ίδιοι το φορτιστή αλλά δώστε τον οπωσδήποτε σε ειδικά εκπαιδευμένο τεχνικό προσωπικό για να το επισκευάσει με γνήσια εξαρτήματα. Χαλασμένοι φορτιστές, καλώδια και φις αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
▶ Μην αφήσετε το φορτιστή να λειτουργήσει επάνω σε μια εύφλεκτη επιφάνεια (π.χ. χαρτί, υφάσματα κτλ.) ή μέσα σε εύφλεκτο περιβάλλον. Δημιουργείται κίνδυνος πυρκαγιάς εξαιτίας της θέρμανσης του φορτιστή.
Μια τυχόν εσφαλμένη χρησιμοποίηση μπο- ρεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ' αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε καλά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Διαρ- ρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.

Δέκτης λέιζερ

Η άριστη εργασία με το εργαλείο μέτρησης είναι μόνο τότε εφικτή, όταν διαβάσετε όλες τις οδηγίες χρήσης και υποδείξεις ασφαλείας και τηρείτε αυστηρά τις οδηγίες που περιέχονται σ' αυτές. ΔΙΑΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

Μην πλησιάσετε το εργαλείο μέτρησης σε βηματοδότες. Μέσω της μαγνητικής πλάκας 29 δημιουργείται ένα πεδιο το οποίο μπορεί να επιδράσει αρνητικά τη λειτουργία των βηματοδοτών.

▶ Na κρατάτε το εργαλείο μέτρησης μακριά από μαγνητικούς φορείς δεδομένων και από συσκευές ευαίσθητες στο μαγνητισμό. Η επίδραση της μαγνητικής πλάκας 29 μπορεί να οδηγήσει στην οριστική απώλεια δεδομένων.

Περιγραφή λειτουργίας

Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση του περιστρεφόμενου λέίζερ, του φορτιστή και του δεκτη λέίζερ και αφήστε την ανοιχτή όσο θα διαβάζετε τις οδηγίες χειρισμού.

Χρήση σύμφωνα με τον προορισμό

Περιστρεφόμενο λέιζερ

Το εργαλείο μέτρησης προορίζεται για την εξακρίβωση και τον έλεγχο ακριβών οριζόντιων διαδρομών ύψους, ορθογώνιων γραμμών, γραμμών διαφυγής και σημείων αλφαδιάσματος.

Φορτιστής μπαταριών

Na χρησιμοποιείτε το φορτιστή μόνο όταν είσαστε σε θέση να εκτιμήσετε πλήρως όλες τις λειτουργίες του και να τις εκτελέσετε χωρίς περιορισμούς ή όταν θα έχετε λάβει ανάλογες οδηγίες.

Δέκτης λέιζερ

Το εργαλείο μέτρησης προορίζεται για τη γρήγο- ρη ανεύρεση περιστρεφόμενων ακτινών λέιζερ.

Ελληνικά | 185

Απεικονιζόμενα στοιχεία

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του περιστρεφόμενου λέίζερ, του φορτιστή και του δέκτη λέίζερ στις σελίδες με τα γραφικά.

Περιστρεφόμενο λέιζερ/Φορτιστής

1 'Ενδειξη Προειδοποίηση σοκ
2 Πλήκτρο Προειδοποίηση σοκ
3 'Ενδειξη αυτόματης χωροστάθμησης
4 Πλήκτρο ON/OFF Περιστρεφόμενο λέιζερ
5 Πλήκτρο για περιστροφική λειτουργία και επιλογή της ταχύτητας περιστροφής
6 μεταβλητή ακτίνα λέιζερ
7 Φακός λήψης για τηλεχειριστήριο
8 Έξοδος ακτίνας λέιζερ
9 Ακτίνα αλφαδιάσματος

10 Κεφαλή περιστροφής

11 Πλήκτρο για γραμμική λειτουργία και επιλογής του μήκους της γραμμής

12 Ένδειξη Κατάσταση φόρτισης

13 Μπλοκ μπαταριών*

14 Θήκη μπαταριών

15 Ασφάλεια της θήκης μπαταριών

16 Ασφάλεια μπλοκ μπαταριών*

17 Υποδοχή για φις φορτιστή*

18 Υποδοχή τριπόδου 5/8"

19 Αριθμός σειράς περιστρεφόμενου λέιζερ

20 Προειδοποιητική πινακίδα λέιζερ

21 Φορτιστής*

22 Φις δικτύου του φορτιστή*

23 Βύσμα φόρτισης*

Δέκτης λέιζερ\*

24 Ασφάλεια του καπακιού θήκης μπαταρίας
25 Αλφάδι δέκτη λέιζερ
26 Πλήκτρο ON/OFF Δέκτης λέιζερ
27 Πλήκτρο Ρύθμιση ακρίβειας μέτρησης

28 Плήκτρο Ακουστικό σήμα
29 Μαγνητική πλάκα
30 Μεσαίο σημάδι
31 Πεδίο λήψης για ακτίνα λέιζερ
32 Οθόνη
33 Υποδοχή για συγκρατήρα
34 Καπάκι θήκης μπαταρίας
35 Αριθμός σειράς δέκτη λέιζερ
36 Bída στερέωσης για βάση
37 Άνω ακμή του συγκρατήρα
39 Bída στερέωσης για συγκρατήρα
40 Báon
41 Συγκρατήρας αλφαδιού

Στοιχεία ένδειξης Δέκτης λέιζερ

a 'Evδειξη Ρύθμιση «μέτρια»
b 'Ενδειξη μπαταρίας
c'Ενδειξη κατεύθυνσης, επάνω
d'Evdeiξη Ακουστικό σήμα
e Meσαία ένδειξη
f'Evδειξη Ρύθμιση «λεπτή»
g 'Ενδειξη κατεύθυνσης, κάτω

Εξαρτήματα/Ανταλλακτικά

38 Σταδία για λέιζερ δομικών κατασκευών*
42 Γυαλιά παρατήρησης λέιζερ*
43 Συγκρατήρας τοίχου* (θα διατίθενται από τα μέσα 2009)
44 Πλάκα μέτρησης με πόδι*
45 Πλάκα μέτρησης οροφών*
46 Τηλεχειριστήριο* (θα διατίθενται από τα μέσα 2009)
47 Βαλίτζα
48 Trípodo*

*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων.

186 | Ελληνικά

Τεχνικά χαρακτηριστικά

Περιστρεφόμενο λέιζερ GRL 150 HV
	Professional
Αριθμός ευρετηρίου	3 601 K15 300
Περιοχή εργασίας (ακτίνα)^1)
- χωρίς δέκτη λέιζερ, περίπου	30 m
- με δέκτη λέιζερ, περίπου	150 m
Ακρίβεια χωροστάθμησης ^1) ^2)	<± 0,1 mm/m
Περιοχή αυτόματης χωροστάθμησης, τυπική	±8 % (±5°)
Χρόνος χωροστάθμησης, τυπικός	15 s
Ταχύτητα περιστροφής	150/300/600 min ^-1
Θερμοκρασία λειτουργίας	-10 ... +50 °C
Θερμοκρασία διαφύλαξης/αποθήκευσης	-20 ... +70 °C
Μέγ. σχετική υγρασία ατμόσφαιρας	90 %
Κατηγορία λέιζερ	2
Τύπος λέιζερ	635 nm, <1 mW
∅ ακτίνα λέιζερ στην έξοδο λέιζερ περίπου ^1)	5 mm
Υποδοχή τριπόδου (οριζόντια)	5/8"
Μπαταρίες (NiMH)	2 x 1 , 2 VK R 20 ( D ) ( 9 A h )
Μπαταρίες (Αλκαλίου-Μαγγανίου)	2 x 1,5 V LR20 (D)
Διάρκεια λειτουργίας περίπου
- Μπαταρίες (NiMH)	40 h
- Μπαταρίες (Αλκαλίου-Μαγγανίου)	60 h
Βάρος σύμφωνα με EPTA-Procedure 01/2003	1,8 kg
Διαστάσεις	1 8 3 x 1 7 0 x 1 8 6 m m
Για χρήση και σε εξωτερικούς χώρους	●
Βαθμός προστασίας	IP 54 (προστασία από σκόνη και ψεκασμό με νερό)

1) 20^
2) κατά μήκος των αξόνων
Παρακαλούμε να δώσετε προσοχή στον αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή του απορροφητήρας σας. Οι εμπορικές ονομασίες μεμονωμένων περιστρεφόμενων λέιζερ μπορεί να διαφέρουν.
Ο αριθμός σειράς 19 στην πινακίδα κατασκευαστή χρησιμεύει στη σαφή αναγνώριση του δικού σας περιστρεφόμενου λέιζερ.

Ελληνικά | 187

Δέκτης λέιζερ LR 1

	Professional
Αριθμός ευρετηρίου	3 601 K15 400
Περιοχή εργασίας^1) – με περιστρεφόμενο λέιζερ GRL 150 HV	150 m
Γωνία λήψης	120°
Δεκτικότητα ταχύτητας περιστροφής	>200 min^-1
Ακρίβεια ρύθμισης ^2) – Ρύθμιση «λεπτή»– Ρύθμιση «μέτρια»	± 1 mm± 3 mm
Θερμοκρασία λειτουργίας	-10 °C ... +50 °C
Θερμοκρασία διαφύλαξης/αποθήκευσης	-20 °C ... +70 °C
Μπαταρία	1 x 9 V 6 L R 6 1
Διάρκεια λειτουργίας περίπου	50 h
Βάρος σύμφωνα με EPTA-Procedure 01/2003	0,36 kg
Διαστάσεις	148 x 73 x 30 mm
Για χρήση και σε εξωτερικούς χώρους	●
Βαθμός προστασίας	IP 54 (προστασία από σκόνη και ψεκασμό με νερὸ)

1) Η περιοχή εργασίας μπορεί να περιοριστεί από δυσμενείς περιβαλλοντικές συνθήκες (π.χ. άμεση επίδραση των ηλιακών ακτινών).
2) Εξαρτάται από την απόσταση ανάμεσα στο δέκτη λέιζερ και το περιστρεφόμενο λέιζερ
Παρακαλούμε να δώσετε προσοχή στον αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή του περιστρεφόμενου λέιζερ Οι εμπορικές ονομασίες μεμονωμένων περιστρεφόμενων λέιζερ μπορεί να διαφέρουν.
Ο αριθμός σειράς 35 στην πινακίδα κατασκευαστή χρησιμεύει στη σαφή αναγνώριση του δικού σας περιατρεφόμενου λείζερ.

Φορτιστής

Αριθμός ευρετηρίου 1 609 203 X11
Ονομαστική τάση	V~ 100–240
Συχνότητα	Hz 50/60
Τάση φόρτισης μπαταρίας	V= 7,5
Ρεύμα φόρτισης	A	1,0
Εγκριμένη περιοχή θερμοκρασίας	°C 0–45
Χρόνος φόρτισης	h	14
Αριθμός των στοιχείων μπαταρίας		2
Ονομαστική τάση (Επαναφορτιζόμενες μπαταρίες)	V=	2 x 1,2
Βάρος σύμφωνα με EPTA-Procedure 01/2003	kg 0,2
Κατηγορία μόνωσης		/

188 | Ελληνικά

Πληροφορία για το θόρυβο

Περιστρεφόμενο λέιζερ

Οι τιμές μέτρησης εξακριβώθηκαν σύμφωνα με την προδιαγραφή EN 60745.

Η χαρακτηριστική στάθμη ακουστικής πίεσης του εργαλείου μέτρησης εξακριβώθηκε σύμφωνα με την καμπύλη Α και είναι χαμηλότερη από 70 dB(A).

Δέκτης λέιζερ

Η στάθμη ακουστικής πίεσης του ακουστικού σήματος εξακριβώθηκε σύμφωνα με την καμπύλη Α σε απόσταση ενός μέτρου και ανέρχεται σε 95 dB(A).

Μην κρατήσετε ποτέ το εργαλείο μέτρησης πολύ κοντά στο αυτί σας!

Δήλωση συμβατότητας CE

Περιστρεφόμενο λέιζερ/Φορτιστής: Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 61010-1, EN 60825-1 (Συσκευές μέτρησης) ή αντίστοιχα EN 60950-1 (Φορτιστές μπαταριών) σύμφωνα με τις διατάξεις των οδηγιών 2006/95/ΕΚ, 2004/108/ΕΚ, 98/37/ΕΚ (έως 28.12.2009), 2006/42/ΕΚ (από 29.12.2009).

Τεχνικός φάκελος από: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Τροφοδότηση με ενέργεια του περιστρεφόμενου λέιζερ

Λειτουργία με μπαταρίες/επαναφορτιζόμενες μπαταρίες

Χρησιμοποιείτε αποκλειστικά μπαταρίες αλκαλίου-μαγγανίου ή επαναφορτιζόμενες μπαταρίες. Για να ανοίξετε τη θήκη μπαταριών 14 γυρίστε την ασφάλεια 15 στη θέση και αφαιρέστε τη θήκη μπαταριών.

'Отав топодетеите тис μπαταρίες να δίνετε προσοχή στη σωστή πολικότητα, σύμφωνα με την εικόνα στη θήκη μπαταρίας.

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμοποιείτε πάντοτε μπαταρίες του Ίδιου κατασκευαστή και με την Ίδια χωρητικότητα. Κλείστε τη θήκη μπαταριών 14 και γυρίστε την ασφάλεια 15 στη θέση

Το εργαλείο μέτρησης δεν μπορεί να τεθεί σε λει- τουργία σε περίπτωση που θα έχετε τοποθετήσει τις μπαταρίες με εσφαλμένη πολικότητα. Να τοπο- θετείτε τις μπαταρίες με τη σωστή πολικότητα.

▶ Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμοποιήσετε για αρκετό καιρό. Οι μπαταρίες μπορεί να διαβρωθούν και να αυτοεκφορτιστούν.

Λειτουργία με μπλοκ μπαταριών

Фортіστε το μπλοκ μπαταριών 13 πριν την πρώτη λειτουργία. Το μπλοκ μπαταριών μπορεί να φορτιστεί αποκλειστικά με τον προβλεπόμενο γι' autó το σκοπό φορτιστή 21.

▶ Προσέξτε την τάση του δικτύου! Η τάση της πηγής ηλεκτρικού ρεύματος πρέπει να ταυτίζεται με τα στοιχεία στην πινακίδα κατασκευαστή του φορτιστή. Φορτιστές με τάση 230 V μπορούν να λειτουργήσουν και με 220 V.

Τοποθετήστε το φις δικτύου 22 που ταιριάζει στο ηλεκτρικό σας δίκτυο στο φορτιστή 21 και αφήστε το να ασφαλίσει.

Τοποθετήστε το βύσμα φόρτισης 23 του φορτιστή στην υποδοχή 17 του μπλοκ μπαταριών. Συνδέστε το φορτιστή με το ηλεκτρικό δίκτυο. Η φόρτιση του άδειου μπλοκ μπαταριών 14 h περίπου. Ο φορτιστής και το μπλοκ μπαταριών προστατεύονται από τυχόν υπερφόρτιση.

'Ενα καινούριο μπλοκ μπαταριών καθώς και ένα μπλοκ μπαταριών που δεν είχε χρησιμοποιηθεί για αρκετό καιρό αποκτούν την πλήρη ισχύ τους μετά από 5 κύκλους φόρτισης/εκφόρτισης περίπου.

Na μην φορτίζετε το μπλοκ μπαταριών 13 μετά από κάθε χρήση επειδή έτσι μειώνεται η χωρητικότητά του. Na φορτίζετε το μπλοκ μπαταριών μόνο όταν η ένδειξη κατάστασης φόρτισης μπαταρίας 12 αναβοσβήνει ή ανάβει διαρκώς.

Σε περίπτωση που ο χρόνος λειτουργίας του εργαλείου μέτρησης, μετά από τη φόρτιση του μπλοκ μπαταριών, είναι σημαντικά μειωμένος, τότε αυτό αποτελεί ένδειξη ότι το μπλοκ μπαταριών αναλώθηκε και πρέπει να αντικατασταθεί.

Με τη βοήθεια του φορτιστή 21 μπορείτε, όταν autóς είναι συνδεμένος με το ηλεκτρικό δίκτυο, να χρησιμοποιήσετε το εργαλείο μέτρησης ακόμη και αν το μπλοκ μπαταριών είναι άδειο. Γι' autó θέστε το εργαλείο μέτρησης εκτός λειτουργίας, φορτίστε το μπλοκ μπαταριών για 10 λεπά περίπου, και ακολούθως θέστε πάλι το εργαλείο μέτρησης σε λειτουργία, χωρίς να αποσυνδέσετε το φορτιστή από το δίκτυο.

Για να αλλάξετε το μπλοκ μπαταριών 13 γυρίστε την ασφάλεια 16 στη θέση και αφαιρέστε το μπλοκ μπαταριών 13.

Τοποθετήστε το καινούριο μπλοκ μπαταριών και γυρίστε την ασφάλεια 16 στη θέση

Na aφαιρείτε το μπλοκ μπαταριών από το εργαλείο μέτρησης όταν δεν πρόκειται να το χρησιμοποιήσετε για πολύ καιρό. Οι μπαταρίες, όταν αποθηκευτούν για πολύ καιρό, μπορεί να διαβρωθούν ή να αυτοεκφορτιστούν.

'Ενδειξη Κατάσταση φόρτισης

Όταν η ένδειξη κατάσταση φόρτισης 12 αναβοσ- βήνει με κόκκινο χρώμα, τότε το εργαλείο μέτρη- σης μπορεί να χρησιμοποιηθεί για 2 h ακόμη.

Όταν η ένδειξη κατάσταση φόρτισης 12 ανάβει διαρκώς με κόκκινο χρώμα, τότε δεν μπορείτε πλέον να μετρήσετε. Το εργαλείο μέτρησης διακόπτει αυτόματα τη λειτουργία του μετά από 1 m i n .

Τροφοδότηση με ενέργεια του δέκτη λέιζερ

Χρησιμοποιείτε αποκλειστικά μπαταρίες αλκα- λίου-μαγγανίου.

Πατήστε την ασφάλεια 24 του καπακιού θήκης μπαταρίας προς τα έξω και ανασηκώστε το καπάκι θήκης μπαταρίας 34.

Τοποθετείστε τις μπαταρίες με τη σωστή πολικότητα, σύμφωνα με την εικόνα στη θήκη μπαταρίας.

'Отαν η ένδειξη μπαταρίας b εμφανιστεί για πρώτη φορά στην οθόνη 32, τότε ο δέκτης λέιζερ μπορεί να χρησιμοποιηθεί ακόμη για 3 h περίπου.

▶ Na aφαιρείτε την μπαταρία από το δέκτη λέιζερ όταν δεν πρόκειται να τον χρησιμοποιήσετε για πολύ καιρό. Η μπαταρία, όταν αποθηκευτεί για πολύ καιρό, μπορεί να διαβρωθεί ή να αυτοεκφορτιστεί.

Λειτουργία

Θέση σε λειτουργία του περιστρεφό- μενου λέιζερ

▶ Na προφυλάγετε το εργαλείο μέτρησης από ισχυρά χτυπήματα ή/και πτώσεις. Μετά από τυχόν ισχυρές επιδράσεις στο εργαλείο μέτρησης θα πρέπει. Πριν συνεχίσετε να εργάζεστε μ' αυτό, να διεξάγετε έναν έλεγχο ακρίβειας (βλέπε «Ακρίβεια χωροστάθμησης Περιστρεφόμενο λέιζερ», σελίδα 193).

Na μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.

190 | Ελληνικά

Τοποθέτηση του εργαλείου μέτρησης

Οριζόντια θέση

Κάθετη θέση

Τοποθετήστε το εργαλείο μέτρησης, σε οριζόντια ή κάθετη θέση, επάνω σε μια σταθερή επιφάνεια, συναρμολογήστε το επάνω σε ένα τρίποδο 48 ή σε ένα συγκρατήρα τοίχου 43.

Η ακρίβεια χωροστάθμησης του εργαλείου μέτρησης είναι πολύ μεγάλη και γι' αυτό αντιδρά με μεγάλη ευαισθησία σε κραδασμούς και σε μετατοπίσεις. Γι' αυτό να φροντίζετε, το εργαλείο μέτρησης να βρίσκεται πάντοτε επάνω σε μια σταθερή επιφάνεια για να μη διακόπτεται η λειτουργία του εξαιτίας αλλεπάλληλων χωροσταθμήσεων.

Θέση σε λειτουργία κι εκτός λειτουργίας

Na μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπους ή ζώα (ιδιαίτερα όχι στο ύψος των ματιών τους)και να μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ (ακόμη και από μεγάλη απόσταση). Το εργαλείο μέτρησης εκπέμπει, αμέσως μετά την ενεργοποίησή του, την κάθετη ακτίνα αλφαδιάσματος 9 και τη μεταβλητή ακτίνα λέιζερ 6.

Για να θέσετε σε λειτουργία εργαλείο μέτρησης πατήστε το πλήκτρο ΟΝ/OFF 4. Οι ενδείξεις 1, 3 και 12 ανάβουν για λίγο. Το εργαλείο μέτρησης αρχίζει αμέσως να αυτοχωροσταθμίζεται. Κατά τη διάρκεια της χωροστάθμησης αναβοσβήνει η ένδείξη χωροστάθμησης 3 με πράσινο χρώμα και το λέίζερ αναβοσβήνει στη σημειακή λειτουργία.

Το εργαλείο μέτρησης έχει χωροσταθμιστεί μόλις η ένδειξη χωροστάθμησης 3 ανάβει διαρκώς με πράσινο χρώμα και το λέιζερ ανάβει επίσης διαρκώς. Μετά το πέρας της χωροστάθμησης το εργαλείο μέτρησης ξεκινά αυτόματα στην περιστροφική λειτουργία.

Με τα πλήκτρα επιλογής τρόπου λειτουργίας 5 και 11 μπορείτε να επιλέξετε τον τρόπο λειτουργίας ήδη κατά τη διάρκεια της χωροστάθμησης (βλέπε «Τρόποι λειτουργίας Περιστρεφόμενο Λέιζερ», σελίδα 190). Στην περίπτωση αυτή, μετά το πέρας της χωροστάθμησης, το εργαλείο μέτρησης ξεκινά στον επιλεγμένο τρόπο λειτουργίας.

Για να θέσετε εκτός λειτουργίας το εργαλείο μέτρησης πατήστε πάλι το πλήκτρο ON/OFF 4.

Όταν το εργαλείο μέτρησης βρεθεί περισσότερο από 2 ώρες εκτός της περιοχής αυτοχωροστάθμησης, τότε αυτό διακόπτει αυτόματα τη λειτουργία του, προστατεύοντας έτσι της μπαταρίας. Το ίδιο συμβαίνει όταν η προειδοποίηση σοκ είναι ενεργοποιημένη περισσότερο από 2 ώρες (βλέπε «Αυτόματη χωροστάθμηση Περιστρεφόμενο λέιζερ», σελίδα 192). Τοποθετήστε το εργαλείο μέτρησης σε μια άλλη θέση και θέστε το πάλι σε λειτουργία.

Τρόποι λειτουργίας Περιστρεφόμενο Λέιζερ

Επισκόπηση

Και οι τρεις τρόποι λειτουργίας είναι εφικτοί και στην οριζόντια και στη κάθετη θέση.

Η περιστροφική λειτουργία προτείνεται ιδιαίτερα όταν χρησιμοποιείτε το δέκτη λέίζερ. Μπορείτε να επιλέξετε ανάμεσα σε μια σειρά από διαφορετικές ταχύτητες περιστροφής.

Γραμμική λειτουργία

Σ' αυτόν τον τρόπο λειτουργίας η μεταβλητή ακτίνα λέιζερ κινείται μέσα σε ένα περιορισμένο γωνιακό άνοιγμα. Έτσι, σε σχέση με την περιστροφική λειτουργία, αυξάνεται η ευκρίνεια της ακτίνας λέιζερ. Μπορείτε να επιλέξετε ανάμεσα σε μια σειρά από γωνιακά ανοίγματα.

Σημειακή λειτουργία

Σ' αυτόν τον τρόπο λειτουργίας επιτυγχάνεται η μεγαλύτερη δυνατή ευκρίνεια της μεταβλητής ακτίνας λέιζερ και χρησιμοποιείται, για παράδειγμα, για την απλή μεταφορά υψών ή για τον έλεγχο γραμμών διαφυγής.

Періστροφική λειτουργία (150/300/600 min ^-1 )

Μετά από κάθε ενεργοποίηση το εργαλείο μέτρησης βρίσκεται στην περιστροφική λειτουργία με μέτρια ταχύτητα περιστροφής.

Για να πάτε από τη γραμμική στην περιστροφική λειτουργία πατήστε το πλήκτρο για περιστροφική λειτουργία 5. Η περιστροφική λειτουργία ξεκινά με μέτρια ταχύτητα περιστροφής.

Για να μεταβάλλετε την ταχύτητα περιστροφής πατήστε πάλι το πλήκτρο για περιστροφική λειτουργία 5, μέχρι να επιτύχετε την επιθυμητή ταχύτητα περιστροφής.

'Отан εργάζεστε με το δέκτη λέίζερ θα πρέπει επιλέγετε την ύψιστη ταχύτητα περιστροφής. Όταν εργάζεστε χωρίς δέκτη λέίζερ να μειώνετε την ταχύτητα περιστροφής και να φοράτε τα γυαλιά παρατήρησης λέίζερ 42. Έται βελτιώνεται η ευκρίνεια της ακτίνας λέίζερ.

Γραμμική λειτουργία, σημειακή λειτουργία (10°/25°/35°, 0°)

Για να πάτε στη σημειακή, ή ανάλογα, στη γραμμική λειτουργία πατήστε το πλήκτρο για τη γραμμική λειτουργία 11. Το εργαλείο μέτρησης μεταβαίνει στη γραμμική λειτουργία με το μικρότερο δυνατό γωνιακό άνοιγμα.

Για να αλλάξετε το γωνιακό άνοιγμα πατήσε το πλήκτρο για γραμμική λειτουργία 11. Το γωνιακό άνοιγμα μεγαλώνει σε δυο βαθμίδες και ταυτόχρονα, σε κάθε βαθμίδα, αυξάνεται η ταχύτητα περιστροφής. Όταν πατήσετε το πλήκτρο για γραμμική λειτουργία 11 για τρίτη φορά το εργαλείο μέτρησης μεταβαίνει, μετά από μια σύντομη ταλάντωση, στη σημειακή λειτουργία. Όταν πατήσετε το πλήκτρο 11 ρυθμίζεται πάλι η γραμμική λειτουργία με το μικρότερο δυνατό γωνιακό άνοιγμα.

Υπόδειξη: Το λέιζερ μπορεί, εξαιτίας της αδράνειας, να ξεπεράσει ελάχιστα τα τερματικά σημεία της γραμμής λέιζερ.

Για να θέσετε τη γραμμή λέιζερ, ή αντίστοιχα, το σημείο λέιζερ μέσα στο επίπεδο περιστροφής γυρίστε με το χέρι την κεφαλή περιστροφής 10 στην επιθυμητή θέση ή χρησιμοποιήστε το τηλεχειριστήριο 46.

Γύρισμα στην κάθετη θέση του επιπέδου περιστροφής

Στην κάθετη θέση του εργαλείου μέτρησης μπορείτε να γυρίσετε το σημείο λέιζερ, τη γραμμή λέιζερ ή το επίπεδο περιστροφής περί τον κάθετο άξονα με τη βοήθεια του τηλεχειριστηρίου 46. Δώστε προσοχή στις οδηγίες χειρισμού του τηλεχειριστηρίου.

Θέση σε λειτουργία Περιστρεφόμενο λέιζερ

▶ Na προφυλάγετε το δέκτη λέιζερ από υγρασία
Na μην εκθέτετε το δέκτη λέιζερ σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην τον αφήνετε για πολλή ώρα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του δέκτη λέιζερ πριν το χρησιμοποιήσετε. Η ακρίβεια του δέκτη λέιζερ μπορεί να αλλοιωθεί υπό ακραίες.

Τοποθετήστε το δέκτη λέίζερ σε απόσταση του- λάχιστο 50 cm από το περιστρεφόμενο λέίζερ. Να τοποθετείτε το δέκτη λέίζερ κατά τέτοιο τρό- πο, ώστε η ακτίνα λέίζερ να μπορεί να εισέρχεται στο πεδίο λήψης 31. Ρυθμίστε στο περιστρεφό- μενο λέίζερ την ύψιστη ταχύτητα περιστροφή.

Θέση σε λειτουργία κι εκτός λειτουργίας

'Отав о бέκτης λέιζερ ενεργοποιείται ακούγεται ένας ισχυρός ήχος. Γι' autó va κρατάτε το бέκτη λέιζερ κοντά μακριά από τα αυτιά σας ή/και από άλλα άτομα.

ισχυρός ήχος μπορεί να βλάψει την ακοή σας.

Για να θέσετε σε λειτουργία το δέκτη λέιζερ πατήστε το πλήκτρο ON/OFF 26. Ακούγονται βυο ακουστικά σήματα και ανάβουν για λίγο όλες οι ενδείξεις της οθόνης.

Για να θέσετε εκτός λειτουργίας το δέκτη λέιζερ πατήστε το πάλι πλήκτρο ON/OFF 26.

'Отан στο δέκτη λέιζερ δεν πατηθεί κανένα πλήκτρο για 10 mìn περίπου και στο πεδίο λήψης 31 δεν φτάσει επίσης για 10 mìn περίπου λεπτά καμιά ακτίνα λέιζερ, τότε ο δέκτης λέιζερ απενεργοποιείται αυτόματα προστατεύοντας έτσι την μπαταρία. Η απενεργοποίηση σηματοδοτείται με ένα ακουστικό σήμα.

192 | Ελληνικά

Επιλογή της ρύθμισης της ένδειξης Μέση

Με το πλήκτρο 27 μπορείτε να προσδιορίσετε με ποια ακρίβεια η θέση της ακτίνας λέιζερ στο πεδίο λήψης θα δείχνεται σαν «στη μέση»:

• Ρύθμιση «λεπτή» (ένδειξη στην οθόνη f),
• Ρύθμιση «μέση» (ἐνδειξη στην οθόνη α).

Όταν η ρυθμισμένη ακρίβεια μεταβληθεί ακούγεται ένα ακουστικό σήμα.

'Отαν ενεργοποιείτε ο δέκτης λέιζερ ρυθμίζεται πάντοτε αυτόματα η ακρίβεια «μέση».

Ενδείξεις κατεύθυνσης

Οι ενδείξεις Κάτω g, Μέση e και επάνω c (και στην μπροστινή και στην πισινή πλευρά του δέκτη λέίζερ) δείχνουν τη θέση της περιστρεφόμενης ακτίνας λέίζερ στο πεδίο λήψης 31. Η θέση μπορεί να σηματοδοθεί συμπληρωματικά και με ένα ακουστικό σήμα (βλέπε «Ακουστικό σήμα για ένδείξη της ακτίνας λέίζερ», σελίδα 192).

Δέκτης λέιζερ πολύ χαμηλά: Όταν η ακτίνα λέιζερ διανύει το επάνω ήμιου του πεδίου λήψης 31, τότε στην οθόνη εμφανίζεται η κάτω ένδειξη κατεύθυνσης g.

Όταν το ακουστικό σήμα είναι ενεργοποιημένο ακούγεται συμπληρωματικά και ένα αργόρυθμο σήμα.

Οδηγήστε το δέκτη λέιζερ προς τα επάνω. Όταν προσεγγίσετε το μεσαίο σημάδι 30 τότε στην οθόνη φαίνεται μόνο η αιχμή της ένδειξης κατεύθυνσης g.

Δέκτης λέιζερ πολύ υψηλά: Όταν η ακτίνα λέιζερ διανύει το κάτω ἡμιου του πεδίου λήψης 31, τότε στην οθόνη εμφανίζεται η άνω ένδειξη κατεύθυνσης c.

Όταν το ακουστικό σήμα είναι ενεργοποιημένο ακούγεται συμπληρωματικά και ένα ταχύρρυθμο σήμα.

Οδηγήστε το δέκτη λέιζερ προς τα κάτω. Όταν προσεγγίσετε το μεσαίο σημάδι 30 τότε στην οθόνη φαίνεται μόνο η αιχμή της ένδειξης κατεύθυνσης c.

Δέκτης λέιζερ στη μέση: Όταν η ακτίνα λέιζερ διανύει το πεδίο λήψης 31 στο ύψος του μεσαίου σημαδιού 30, τότε ανάβει η μεσαία ένδειξη ε. Όταν το ακουστικό σήμα είναι ενεργοποιημένο ακούγεται ένα διαρκές σήμα.

Ακουστικό σήμα για ένδειξη της ακτίνας λέιζερ

Η θέση της ακτίνας λέιζερ στο πεδίο λήψης 31 μπορεί να σηματοδοθεί με ένα ακουστικό σήμα.

'Отан θέτετε το δέκτη λέιζερ σε λειτουργία το ακουστικό σήμα είναι πάντοτε απενεργοποιημένο.

Κατά την ενεργοποίηση του ακουστικού σήματος μπορείτε να επιλέξετε ανάμεσα σε δυο ακουστικές εντάσεις.

Για την ενεργοποίηση ή την αλλαγή του ακουστικού σήματος πατήστε το πλήκτρο Ακουστικό σήμα 28, μέχρι να εμφανιστεί η επιθυμητή ακουστική ένταση του σήματος. Όταν η ακουστική ένταση είναι μέτρια η ένδειξη d στην οθόνη αναβοσβήνει, όταν η ακουστική ένταση είναι υψηλή η ένδειξη ανάβει διαρκώς και σβήνει όταν το ακουστικό σήμα είναι απενεργοποιημένο.

Αυτόματη χωροστάθμηση Περιστρεφό- μενο λέιζερ

Επισκόπηση

Μόλις το εργαλείο μέτρησης τεθεί σε λειτουργία αναγνωρίζει αμέσως αυτόματα την οριζόντια ή την κάθετη [κατακόρυφη] θέση. Για τη μετάβαση από την οριζόντια στην κάθετη θέση καθώς και αντίστροφα πρέπει να θέσετε το εργαλείο μέτρησης εκτός λειτουργίας, να το τοποθετήστε εκ νέου και ακολούθως να το θέσετε πάλι σε λειτουργία.

Μόλις το εργαλείο μέτρησης μπει σε λειτουργία ελέγχει την οριζόντια ή, ανάλογα, την κάθετη θέση και ισοσταθμίζει αυτόματα, μέσα στην περιοχή αυτοχωροστάθμησης, τυχόν ανωμαλίες περίπου έως 8 % (±0,8 m/10 m).

'Отан η επιφάνεια τοποθέτησης του εργαλείου μέτρησης, μετά την ενεργοποίησή του, παρουσιάζει κλίση μεγαλύτερη από 8 %, τότε η χωροστάθμηση δεν είναι πλέον εφικτή. Σ' αυτήν την περίπτωση διακόπτεται η κίνηση του στροφείου, το λέίζερ αναβοσβήνει και η ένδειξη χωροστάθμησης 3 ανάβει διαρκώς με κόκκινο χρώμα.

Τοποθετήστε το εργαλείο μέτρησης σε μια άλλη θέση και περιμένετε να περατωθεί η χωροστάθμηση. Όταν το εργαλείο μέτρησης δεν τοποθετηθεί σε άλλη θέση, τότε το λέιζερ απενεργοποιείται αυτόματα μετά από 2 min λεπτά και το εργαλείο μέτρησης μετά από 2 h.

'Отан то εργαλείο μέτρησης είναι χωροσταθμισμένο ελέγχει συνεχώς τη οριζόντια ή, αντίστοιχα, την κάθετη θέση. 'Отан αλλαχτεί η θέση το εργαλείο μέτρησης αυτοχωρασταθμίζεται αυτόματα. Κατά τη διάρκεια της χωροστάθμησης διακόπτεται η κίνηση του στροφείου, το λέιζερ αναβοσβήνει και η ένδειξη χωροστάθμησης 3 ανάβει διαρκώς με πράσινο χρώμα. Έτσι αποφεύγονται ενδεχόμενες λάθος μετρήσεις.

Λειτουργία Προειδοποίηση σοκ

Το εργαλείο μέτρησης διαθέτει μια λειτουργία Προειδοποίηση σοκ η οποία εμποδίζει τη χωροστάθμηση όταν το ύψος μεταβληθεί, εξαιτίας μιας αλλαγής της θέσης ή κραδασμών της επιφάνειας τοποθέτησης. Έτσι αποφεύγονται ενδεχόμενα σφάλματα ύψους.

Για να θέσετε σε λειτουργία την προειδοποίηση σοκ πατήστε το πλήκτρο Προειδοποίηση σοκ 2. Η ένδειξη προειδοποίησης σοκ 1 ανάβει διαρκώς με πράσινο χρώμα και στη συνέχεια, μετά από 30 s, η προειδοποίηση σοκ διεγείρεται.

Σε περίπτωση που εξαιτίας μιας αλλαγής θέσης του εργαλείου μέτρησης ξεπεραστεί η περιοχή χωροστάθμησης ή όταν καταχωρηθεί ένα ισχυρό τράνταγμα, τότε η προειδοποίηση σοκ διεγείρεται. Η περιστροφή διακόπτεται, η ένδειξη χωροστάθμησης 3 σβήνει και η προειδοποίηση σοκ 1 Στη μνήμη αποθηκεύεται ο τρέχων τρόπος λειτουργίας.

Πατήστε, όσο η προειδοποίηση σοκ είναι διεγερμένη, το Πλήκτρο Προειδοποίηση σοκ 2. Η λειτουργία προειδοποίησης σοκ ξεκινά πάλι και το εργαλείο μέτρησης αρχίζει να αυτοχωροσταθμίζεται. Μόλις το εργαλείο μέτρησης χωροσταθμιστεί (η ένδειξη χωροστάθμησης 3 ανάβει διαρκώς με χρώμα πράσινο), ξεκινά πάλι με τον αποθηκευμένο τρόπο λειτουργίας. Ελέγξτε και, ενδεχομένως διορθώστε, το ύψος της ακτίνας λέίζερ με τη βοήθεια ενός σημείου αναφοράς.

Όταν η προειδοποίηση σοκ ελναι διεγερμένη και η λειτουργία δεν ξεκινά εκ νέου με πάτημα του πλήκτρου 2 τότε το λέιζερ απενεργοποιείται αυτόματα μετά από 2 min λεπτά και το εργαλείο μέτρησης μετά από 2 h.

Για να θέσετε εκτός λειτουργίας την προειδοποίηση σοκ πατήστε το πλήκτρο Προειδοποίηση σοκ 2 μια φορά ή βυο φορές όταν η προειδοποίηση σοκ είναι διεγερμένη, (η ένδειξη Προειδοποίηση σοκ 1 αναβοσβήνει με χρώμα κόκκινο). Όταν η προειδοποίηση σοκ είναι εκτός λειτουργίας η ένδειξη Προειδοποίηση σοκ 1 σβήνει.

Ακρίβεια χωροστάθμησης Περιστρεφό- μενο λέιζερ

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί τη θερμοκρασία. Ιδιατερα οι διαφορές θερμοκρασίας που ξεκινούν από το έδαφος και ανεβαίνουν προς τα επάνω μπορεί να προκαλέσουν απόκλιση της ακτίνας λέιζερ.

Οι αποκλίσεις αποκτούν σημασία σε αποστάσεις μέτρησης μεγαλύτερες από 20 m και μπορεί στα 100 m να ανέλθουν στο διπλάσιο έως το τετραπλάσιο της απόκλισης στα 20 m.

Επειδή ο μέγιστος στρωματισμός της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, καλό θα ήταν, σε μετρήσεις αποστάσεων μεγαλύτερων από 20 m να συναρμολογείτε το εργαλείο μέτρησης πάντοτε επάνω σ' ένα τρίποδο. Αν είναι δυνατό, να τοποθετείτε επίσης το εργαλείο μέτρησης στο κέντρο της υπό μέτρησης επιφάνειας.

'Ελεγχος της ακρίβειας του εργαλείου μέτρησης

Εκτός από τις περιβαλλοντικές επιδράσεις σε σφάλματα και αποκλίσεις μπορεί να οδηγήσει και η ίδια η συσκευή (π.χ. λόγω πτώσης ή ισχυρών κρούσεων). Γι' αυτό πρέπει να ελέγχετε την ακρίβεια του εργαλείου μέτρησης κάθε φορά πριν αρχίσετε την εργασία σας.

Για την εκτέλεση του ελέγχου χρειάζεστε μια ελεύθερη απόσταση μέτρησης 20 m σε μια σταθερή επιφάνεια μεταξύ δυο τοίχων Α και Β. Πρέπει – στην οριζόντια θέση του εργαλείου μέτρησης – να διεξάγετε ένα έμμεσο υπολογισμό σχετικά με τους δυο άξονες Χ και Υ (και στο θετικό και στον αρνητικό τομέα – 4 ολοκληρωμένες διαδικασίες μέτρησης δηλαδή).

194 | Ελληνικά

- Συναρμολογήστε το εργαλείο μέτρησης στην οριζόντια θέση κοντά στον τοίχο Α επάνω σ' ένα τρίποδο 48 (ειδικό εξάρτημα) ή τοπο- θετήστε το επάνω σε μια στερεή, επίπεδη επιφάνεια. Θέστε το εργαλείο μέτρησης σε λειτουργία.

A B I 20 m

- Μετά τη χωροστάθμηση κατευθύντε την ακτίνα λέιζερ στη σημειακή λειτουργία επάνω στον κοντινό τοίχο Α. Σημαδέψτε επάνω στον τοίχο το κέντρο του σημείου της ακτίνας λέιζερ (σημείο 1).

A 180° I B II

- Γυρίστε το εργαλείο μέτρησης κατά 180°, αφήστε το να χωροσταθμηθεί και σημαδέψτε επάνω στον αντικρινό τοίχο το κέντρο του σημείου της ακτίνας λέιζερ Β (σημείο ΠΙ).

- Τοποθετήστε το εργαλείο μέτρησης – χωρίς να το γυρίσετε – κοντά στον τοίχο Β, θέστε το σε λειτουργία και αφήστε το να χωροσταθμηθεί.

A I B II

- Ρυθμίστε το ύψος του εργαλείου μέτρησης (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι κάτω από το εργαλείο μέτρησης) κατά τέτοιο τρόπο, ώστε το κέντρο του σημείου της ακτίνας λέιζερ να ταυτιστεί ακριβώς με το κέντρο του σημείου II που είχατε σημαδέψει προηγουμένως επάνω στον τοίχο Β.

A III d I 180° B II

• Γυρίστε το εργαλείο μέτρησης κατά 180°, χωρίς να μεταβάλλετε το ύψος. Αφήστε το να χωροσταθμηθεί και σημαδέψτε στον τοίχο Α (σημείο ΙΙΙ). Δώστε προσοχή, το σημείο ΙΙΙ να βρίσκεται όσο το δυνατό κάθετα πάνω, ή κάτω, από το σημείο Ι.
• Η διαφορά d μεταξύ των δυο σημαδεμένων σημείων I και III επάνω στον τοίχο Α αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης για τον άξονα που μετρήθηκε.

Επαναλάβετε τη διαδικασία μέτρησης και για τον καθένα από τούς άλλους τρεις άξονες. Γι' αυτό, πριν την έναρξη της κάθε μέτρησης, να γυρίζετε το εργαλείο μέτρησης κάθε φορά κατά 90°.

Σε μια διαδρομή 2 x 20 m = 40 m η μέγιστη επιτρεπτή απόκλιση ανέρχεται σε: 40 m x ±0,1 mm/m = ±4 mm.

Κατά συνέπεια, σε κάθε διαδικασία μεμονωμένης μέτρησης, η διαφορά d ανάμεσα στα σημεία τα I και III δεν πρέπει να υπερβαίνει τα 4 mm.

Σε περίπτωση που το εργαλείο μέτρησης θα ξεπεράσει σε μια από τις τέσσερις μετρήσεις το ανώτατο όριο απόκλισης, τότε πρέπει να το δώσετε για έλεγχο σ' ένα κατάστημα Service της Bosch.

Υποδείξεις εργασίας Περιστρεφόμενο Λέιζερ

Για να σημαδέψετε πρέπει να χρησιμοποιείτε πάντοτε το κέντρο του σημείου λέιζερ. Το μέγεθος του σημείου λέιζερ εξαρτάται από την απόσταση.

Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα)

Τα γυαλιά παρατήρησης λέίζερ φιλτράρουν το φως του περιβάλλοντος. Έτσι το κόκκινο φως του λέίζερ φαίνεται πιο φωτεινό.

▶ Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.
▶ Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.

Εργασία με το τηλεχειριστήριο (ειδικό εξάρτημα)

Όταν πατιώνται τα πλήκτρα χειρισμού, τότε το εργαλείο μέτρησης μπορεί να «βγει» από τη χωροστάθμηση κι έτσι να διακοπεί για λίγο η περιστροφή. Με χρήση του τηλεχειριστηρίου 46 το παραπάνω φαινόμενο εξουδετερώνεται.

Φακοί λήψης 7 για το τηλεχειριστήριο βρίσκονται σε τρεις πλευρές του εργαλείου μέτρησης, μεταξύ των άλλων μέσω χειριστηρίου στην μπροστινή πλευρά.

Εργασία με το τρίποδο (ειδικό εξάρτημα)

Το εργαλείο μέτρησης διαθέτει μια υποδοχή τριπόδου 5/8" για οριζόντια λειτουργία επάνω σε ένα τρίποδο. Τοποθετήστε το εργαλείο μέτρησης με την υποδοχή τριπόδου 18 στο 5/8" σπείρωμα του τριπόδου και βιδώστε καλά το με τη βίδα και ακινητοποίησης του τριπόδου.

Όταν το τρίποδο 48 διαθέτει μια κλίμακα στην επιμήκυνση των ποδιών του μπορείτε να ρυθμίσετε άμεσα τη διαφορά ύψους.

Εργασία με το συγκρατήρα τοίχου (ειδικό εξάρτημα) (βλέπε εικόνα C)

Το εργαλείο μέτρησης μπορεί επίσης να στερεωθεί και με έναν συγκρατήρα τοίχου 43. Έτσι, στην οριζόντια λειτουργία, ο συγκρατήρας τοίχου επιτρέπει τη χρήση του εργαλείου μέτρησης σε κάθε επιθυμητό ύψος. Στην κάθετη λειτουργία η στερέωση σε ένα τρίποδο 48 με σπείρωμα 5/8" δεν είναι εφικτή.

Εργασία με την πλάκα μέτρησης οροφών (βλέπε εικόνα C)

Η πλάκα μέτρησης οροφών 45 μπορεί, για παράδειγμα, να χρησιμοποιηθεί για την απλή ευθυγράμμιση φευδοροφών. Στερεώστε την πλάκα μέτρησης οροφών με το μαγνητικό συγκρατήρα π.χ. σ' ένα φορέα.

Κατά την εργασία υπό δυσμενείς συνθήκες το αντανακλαστικό ήμιου της πλάκας μέτρησης οροφών βελτιώνει την ευκρίνεια της ακτίνας λέιζερ, επειδή η ακτίνα λέιζερ είναι ορατή ακόμη και από την πίσω πλευρά.

Εργασία με την πλάκα μέτρησης (ειδικό εξάρτημα)

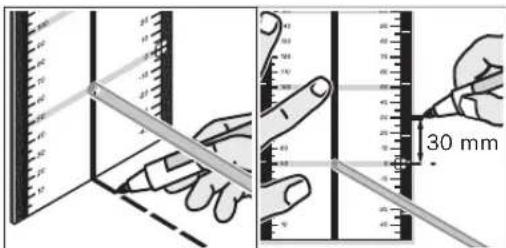

Με τη βοήθεια της πλάκας μέτρησης 44 μπορείτε να μεταφέρετε το σημάδι λέίζερ στο δάπεδο ή το ύψος λέίζερ σ' έναν τοίχο.

30 mm

Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρετε σε κάποια άλλη θέση. Έτσι δε χρειάζεται να ρυθμίσετε το εργαλείο μέτρησης ακριβώς στο υπό μεταφορά ύψος.

Η πλάκα μέτρησης 44 διαθέτει μια ανακλαστική επίστρωση, η οποία βελτιώνει την ορατότητα της ακτίνας λέιζερ σε μεγάλες αποστάσεις ή υπό πολύ ισχυρό ηλιακό φως. Η ενίσχυση της φωτεινότητας αξιοποιείται μόνο όταν κοιτάζετε επάνω στην πλάκα μέτρησης, παράλληλα ως προς την ακτίνα λέιζερ.

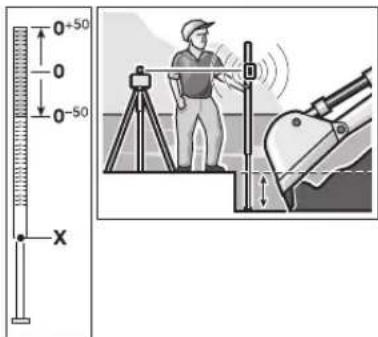

Εργασία με τη σταδία (ειδικό εξάρτημα) (βλέπε εικόνα J)

Για τον έλεγχο επιπέδων και για το σημάδεμα κεκλιμένων επιφανειών προτείνεται, σε συνδυασμό με το δέκτη λέιζερ, η χρήση της σταδίας 38.

0+50 0 0-50 X

Η σταδία 38 διαθέτει μια σχετική κλίμακα μέτρησης (±50 cm). Το ύψος Μηδέν της κλίμακας (90 έως 210 cm) μπορείτε να το ρυθμίσετε στο κάτω μέρος του συρόμενου στελέχους. Μ' αυτόν τον τρόπο μπορείτε να διαβάσετε άμεσα τις αποκλίσεις από το ονομαστικό ύψος.

Υποδείξεις εργασίας Δέκτης λέιζερ

Σημάδεμα

Στο μεσαίο σημάδι 30 δεξιά και αριστερά στο δέκτη λέίζερ, μπορείτε να σημαδέψετε το ύψος της ακτίνας λέίζερ, όταν αυτή διέρχεται το κέντρο του πεδίου λήψης 31. Το μεσαίο σημάδι βρίσκεται σε απόσταση 45 mm από την άνω ακμή του δέκτη λέίζερ.

Ευθυγράμμιση με το αλφάδι

Με τη βοήθεια του αλφαδιού 25 μπορείτε να ευθυγραμμίσετε κάθετα (να αλφαδιάσετε) το δέκτη λέιζερ. Ένας υπό κλίση τοποθετημένος δέκτης λέιζερ οδηγεί σε εσφαλμένες μετρήσεις.

Στερέωμα με τη βάση (βλέπε εικόνα Α)

Με τη βοήθεια του συγκρατήρα 40 μπορείτε να στερεώσετε το δέκτη λέιζερ όχι μόνο στη σταδία 38 για δομικό λέιζερ (ειδικό εξάρτημα), αλλά και σε οποιοδήποτε άλλο βοήθημα μέγιστου πλάτους έως 65 mm.

Βιδώστε καλά το συγκρατήρα 40 με τη βίδα στερέωσης 39 στην υποδοχή 33 στην πίσω πλευρά του δέκτη λέίζερ.

Λύστε τη βίδα στερέωσης 36, περάστε το συγκρα- τήρα, π.χ. στη σταδία 38, και σφίχτε πάλι καλά τη βίδα στερέωσης 36.

Με τη βοήθεια του αλφαδιού 41 μπορείτε να ευθυγραμμίσετε το συγκρατήρα 40 κάθετα.

Η επάνω ακμή 37 του συγκρατήρα βρίσκεται στο ίδιο ύψος με το μεσαίο σημάδι 30 και μπορείτε να την χρησιμοποιήσετε για το σημάδερα της ακτίνας λέιζερ.

Στερέωση με μαγνήτη (βλέπε εικόνα Β)

Σε περίπτωση που δεν είναι αναγκαία μια οπωσδήποτε ασφαλής στερέωση, μπορείτε να στερεώσετε το δέκτη λέιζερ με τη βοήθεια της μαγνητικής πλάκας 29 μετωπικά σε χαλύβδινα αντικείμενα.

Παραδείγματα εργασίας

Μεταφορά/Έλεγχος υψών (βλέπε εικόνα D)

Τοποθετήστε το εργαλείο μέτρησης στην οριζόντια θέση επάνω σε μια σταθερή επιφάνεια ή συναρμολογήστε το σ' ένα τρίποδο 48 (ειδικό εξάρτημα).

Εργασία με τρίποδο: Ευθυγραμμίστε την ακτίνα λέιζερ στο επιθυμητό ύψος. Μεταφέρετε ή αντίστοιχα, ελέγξτε το ύψος στον τόπο στόχευσης.

Εργασία χωρίς τρίποδο: Εξακριβώστε στο σημείο αναφοράς τη διαφορά ύψους ανάμεσα στην ακτίνα λέιζερ και το ύψος με τη βοήθεια της πλάκας μέτρησης 44. Μεταφέρετε ή αντίστοιχα, ελέγξτε τη διαφορά στον τόπο στόχευσης.

Παράλληλη ευθυγράμμιση της ακτίνας αλφαδιάσματος/σημάδεμα ορθής γωνίας (βλέπε εικόνα Ε)

Σε περίπτωση που θέλετε να μεταφέρετε ορθές γωνίες ή να ευθυγραμμίσετε ενδιάμεσους τοίχους, τότε πρέπει να ρυθμίσετε την ακτίνα αλφαδιάσματος 9 παράλληλα, δηλαδή στην ίδια απόσταση ως προς μια γραμμή αναφοράς (π.χ. ως προς έναν τοίχο).

Γι' autó τοποθετήστε το εργαλείο μέτρησης στην κάθετη θέση κατά τέτοιο τρόπο, ώστε η διαδρομή της ακτίνας αλφαδιάσματος να παραλληλιστεί με τη γραμμή αναφοράς.

Για την ακριβή τοποθέτηση μετρήστε την απόσταση ανάμεσα στην ακτίνα αλφαδιάσματος και τη γραμμή αναφοράς κατευθείαν στο εργαλείο μέτρησης με τη βοήθεια της πλάκας μέτρησης 44. Μετρήστε πάλι την απόσταση ανάμεσα στην ακτίνα αλφαδιάσματος και τη γραμμή αναφοράς, όσο το δυνατό πιο μακριά από το εργαλείο μέτρηση. Ευθυγραμμίστε την ακτίνα αλφαδιάσματος κατά τέτοιο τρόπο, ώστε αυτή να απέχει από τη γραμμή αναφοράς ακριβώς όσο απείχε κατά τη μέτρηση κατευθείαν στο εργαλείο μέτρησης.

Η ορθή γωνία ως προς την ακτίνα αλφαδιάσμα- τος 9 δείχνεται μέσω της μεταβλητής ακτίνας λέιζερ 6.

'Ενδειξη κατακόρυφης/κάθετης επιφάνειας (βλέπε εικόνα F)

Για την ένδείξη μιας κατακόρυφης ή, ανάλογα, μιας κάθετης επιφάνειας πρέπει να θέσετε το εργαλείο μέτρησης στην κάθετη θέση. Σε περίπτωση που η κάθετη επιφάνεια θα πρέπει να σχηματίζει ορθή γωνία με μια γραμμή αναφοράς (π.χ. τοίχο), τότε ευθυγραμμίστε τη γραμμή αλφαδιάσματος 9 βάσει αυτής της γραμμής αναφοράς.

Η κατακόρυφος δείχνεται από τη μεταβλητή ακτίνα λέιζερ 6.

Εργασία χωρίς δέκτη λέιζερ (βλέπε εικόνα G)

Υπό ευνοϊκές συνθήκες φωτισμού (σκοτεινό περιβάλλον) και σε μικρές αποστάσεις μπορείτε να εργαστείτε χωρίς δέκτη λέιζερ. Για την καλύτερη ευκρίνεια της ακτίνας λέιζερ επιλέξτε ή τη γραμμική ή τη σημειακή λειτουργία και γυρίστε την κεφαλή περιστροφής 10 προς τον τόπο στόχευσης με το χέρι.

Εργασία με δέκτη λέιζερ (βλέπε εικόνα Η)

Υπὸ δυσμενείς συνθήκες φωτισμού (φωτεινό περιβάλλον. Άμεση ηλιοβολία) και σε μεγάλες αποστάσεις να χρησιμοποιείτε το δέκτη λέιζερ για να ανιχνεύετε ευκολότερα την ακτίνα λέιζερ. Όταν εργάζεστε με το δέκτη λέιζερ να επιλέγετε τη περιστροφική λειτουργία και τη μέγιστη ταχύτητα περιστροφής.

Μέτρηση από μεγάλες αποστάσεις (βλέπε εικόνα 1)

Όταν μετράτε από μεγάλες αποστάσεις πρέπει, για την ανίχνευση της ακτίνας λέιζερ, να χρησιμοποιείτε το δέκτη λέιζερ. Για να ελαπτώσετε τυχόν ενοχλητικές παρεμβολές θα πρέπει να τοποθετείτε το εργαλείο μέτρησης στη μέση του χώρου εργασίας επάνω σε ένα τρίποδο.

Εργασία σε εξωτερικούς χώρους (βλέπε εικόνα J)

Σε εξωτερικούς χώρους θα πρέπει να χρησιμο- ποιείτε πάντοτε το δέκτη λέιζερ.

'Отан εργάζεστε σε ασταθές δάπεδο το εργαλείο μέτρησης πρέπει να συναρμολογείται επάνω στο τρίποδο 48. Να ενεργοποιήστε τη λειτουργία προειδοποίηση σοκ για να αποφύγετε τυχόν εσφαλμένες μετρήσεις εξαιτίας μετατοπίσεων του δαπέδου ή/και κλονισμού του εργαλείου μέτρησης.

198 | Ελληνικά

Επισκόπηση των ενδείξεων

	Ακτινα λέζερ	Περιστροφή του λέζερ *	πράσινο	κόκ-κινο	πράσινο	κόκ-κινο
Θέστε το εργαλείο μέτρησης σε λειτουργία (1 s autoέλεγχος) ●	●		●
Χωροστάθμηση 2x/s ○ 2x/s
Εργαλείο μέτρησης χωροσταθμισμένο/έτοιμο για λειτουργία ●		●	●
Ξεπεράστηκε η περιοχή autoχωροστάθμησης 2x/s ○	●
Ενεργοποιημένη προειδοποίηση σοκ ●
Διεγερμένη προειδοποίηση σοκ 2x/s ○ 2x/s
Τάση μπαταρίας για λειτουργία ≤ 2 h 2 x / s
Άδεια μπαταρία ○	○	●
		* σε γραμμική και περιστροφική λειτουργία
		2x/s	Συχνότητα αναβοσβήσματος (δυο φορές το δευτερόλεπτο)
		●	Συνεχής λειτουργία
		○	Διακοπή λειτουργίας

Συντήρηση και Service

Συντήρηση και καθαρισμός

Na διατηρείτε το περιστρεφόμενο λέιζερ και το δέκτη λέιζερ πάντοτε σε καθαρή κατάσταση.

Μην βυθίσετε το περιστρεφόμενο λέιζερ, το φορτιστή και το δέκτη λέιζερ στο νερό ή κάποιο άλλο υγρό.

Καθαρίζετε τυχόν ρύπους και βρωμιές μ' ένα υγρό, μαλακό πανί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες.

Na καθαρίζετε το περιστρεφόμενο λέιζερ τακτικά, ιδιαίτερα τις επιφάνειες γύρω από το άνοιγμα εξόδου της ακτίνας λέιζερ. Na δίνετε προσοχή σε τυχόν χνούδια.

Αν, παρ' όλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου, το περιστρεφόμενο λέίζερ, ο φορτιστής ή/και ο δέκτης λέίζερ σταματήσουν κάποτε να λειτουργούν, τότε η επισκευή τους πρέπει να ανατεθεί σ' ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch.

Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην αντίστοιχη πινακίδα κατασκευαστή του περιστρεφόμενου λέιζερ, του φορτιστή ή του δέκτη λέιζερ.

Service και σύμβουλος πελατών

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Η ομάδα συμβούλων της Bosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Ελλάδα

Robert Bosch A.E.

Κηφισσού 162

12131 Περιστέρι-Αθήνα

Tel.: [phone] KENTPO

Tel.: [phone] - 83 KENTPO

Fax: [phone]

Fax: [phone]

www.bosch.gr

ABZ Service A.E.

Tel.: [phone] - 378 SERVICE

Fax: [phone]

Απόσυρση

Το περιστρεφόμενο λέιζερ, ο φορτιστής, ο δέκτης λέιζερ, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Na μην ρίξετε το περιστρεφόμενο λέιζερ, το φορτιστή ή το δέκτη λέιζερ στα απορρίμματα του σπιτιού σας!

Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλαιές

ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Ni-MH: Nikelou-Ydriolou metállou

Μη ρίχνετε τις μπαταρίες/τις επαναφορτιζόμενες μπαταρίες στα απορρίμματα του σπιτιού σας, στη φωτιά ή στο νερό. Οι μπαταρίες/οι επαναφορτιζόμενες μπαταρίες πρέπει να συλλέγονται και να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Οδηγία 91/157/ΕΟΚ οι χαλασμένες ή αναλωμένες μπαταρίες/οι επαναφορτιζόμενες μπαταρίες πρέπει να ανακυκλώνονται.

Τηρούμε το δικαίωμα αλλαγών.

200 | Türkçe

Güvenlik Talimatı

Rotasyonlu distomat
