Typ av produkt	Professionell roterande lasernivå
Märke	Bosch
Modell	GRL 150 HV Set 3
Arbetsområde (utan mottagare)	Cirka 30 m
Arbetsområde (med mottagare LR 1)	Upp till 150 m
Nivelleringsnoggrannhet	< ±0,1 mm/m
Automatiskt nivelleringsområde	±8 % (±5°)
Nivelleringstid	15 s
Rotationshastigheter	150 / 300 / 600 varv/min
Laserk klass	2 (635 nm, < 1 mW)
Laserströmförsörjning	2 LR20 (D) 1,5 V batterier eller 2 NiMH 1,2 V ackar (9 Ah)
Batteritid (batterier)	Cirka 60 h
Batteritid (ackar)	Cirka 40 h
Driftstemperatur	-10 °C till +50 °C
Skyddsklass	IP54 (dammtät och skyddad mot vattenstänk)
Vikt (laser ensam)	1,8 kg
Mått (laser)	183 x 170 x 186 mm
Lasermottagare LR 1	Räckvidd 150 m, noggrannhet ±1 mm (fin) / ±3 mm (medel)
Mottagarströmförsörjning	1 9 V 6LR61 batteri
Mottagarens batteritid	Cirka 50 h
Mottagarvikt	0,36 kg
Laddare	100-240 V~, 50/60 Hz, laddtid 14 h
Huvudfunktioner	Automatisk nivellering, stötvarning, rotations-/linje-/punktlägen, valfri fjärrkontroll
Underhåll	Rengöring med mjuk, fuktig trasa, inga lösningsmedel
Säkerhet	Laser klass 2, titta inte in i strålen, använd endast med Bosch-tillbehör
Reservdelar / reparerbarhet	Reparation endast av auktoriserad Bosch-service, artikelnummer krävs

Vanliga frågor - GRL 150 HV Set 3 BOSCH

Hur startar jag lasern GRL 150 HV?

Tryck på strömbrytaren (4). Apparaten startar automatisk nivellering. Nivelleringsindikeringen (3) blinkar grönt och förblir grönt fast när nivelleringen är klar. Lasern växlar automatiskt till rotationsläge.

Vad är nivelleringsnoggrannheten för denna apparat?

Noggrannheten är mindre än ±0,1 mm/m. För ett avstånd på 20 m är den maximalt tillåtna avvikelsen ±4 mm.

Hur använder jag lasermottagaren LR 1?

Placera mottagaren minst 50 cm från lasern, slå på den med strömbrytaren (26). Välj noggrannhet (fin/medel) med knappen (27). Flytta mottagaren tills mittindikeringen (e) tänds och en kontinuerlig ljudsignal hörs.

Vad gör jag om apparaten inte nivellerar?

Om nivelleringsindikeringen (3) förblir röd fast är apparaten lutad mer än 8%. Placera den på en stabil yta och vänta på nivellering. Om den är utanför räckvidden i 2 timmar stängs den av automatiskt.

Hur byter jag batterierna i lasern?

Vrid låsningen (15) på batterifacket (14) till öppet läge, ta ut facket, sätt i två LR20 (D) batterier med rätt polaritet, stäng och vrid låsningen till stängt läge.

Kan jag använda laddningsbara batterier i lasern?

Ja, använd NiMH-ackar av typ R20 (D) med en kapacitet på 9 Ah. Den medföljande laddaren (21) är anpassad för dessa ackar. Laddtiden är cirka 14 h.

Hur aktiverar jag stötvarningen?

Tryck på stötvarningsknappen (2). Indikatorn (1) tänds grönt fast och efter 30 s är varningen aktiv. Vid stöt blinkar lasern och indikatorn blinkar rött. För att återställa, tryck på knappen (2) igen.

Hur rengör jag mätinstrumentet?

Använd en mjuk, fuktig trasa. Använd inga rengöringsmedel eller lösningsmedel. Rengör laserutgången regelbundet. Sänk aldrig ner apparaten i vatten.

Var hittar jag laserns serienummer?

Serienumret (19) finns på rotationslaserns typskylt. Det krävs för alla förfrågningar om reservdelar eller reparation.

Vad gör jag om lasern är skadad?

Lämna reparationen till en auktoriserad Bosch-serviceverkstad. Öppna inte apparaten själv. Använd endast originalreservdelar.

BRUKSANVISNING GRL 150 HV Set 3 BOSCH

16 Fastlåsning akku-pakke*

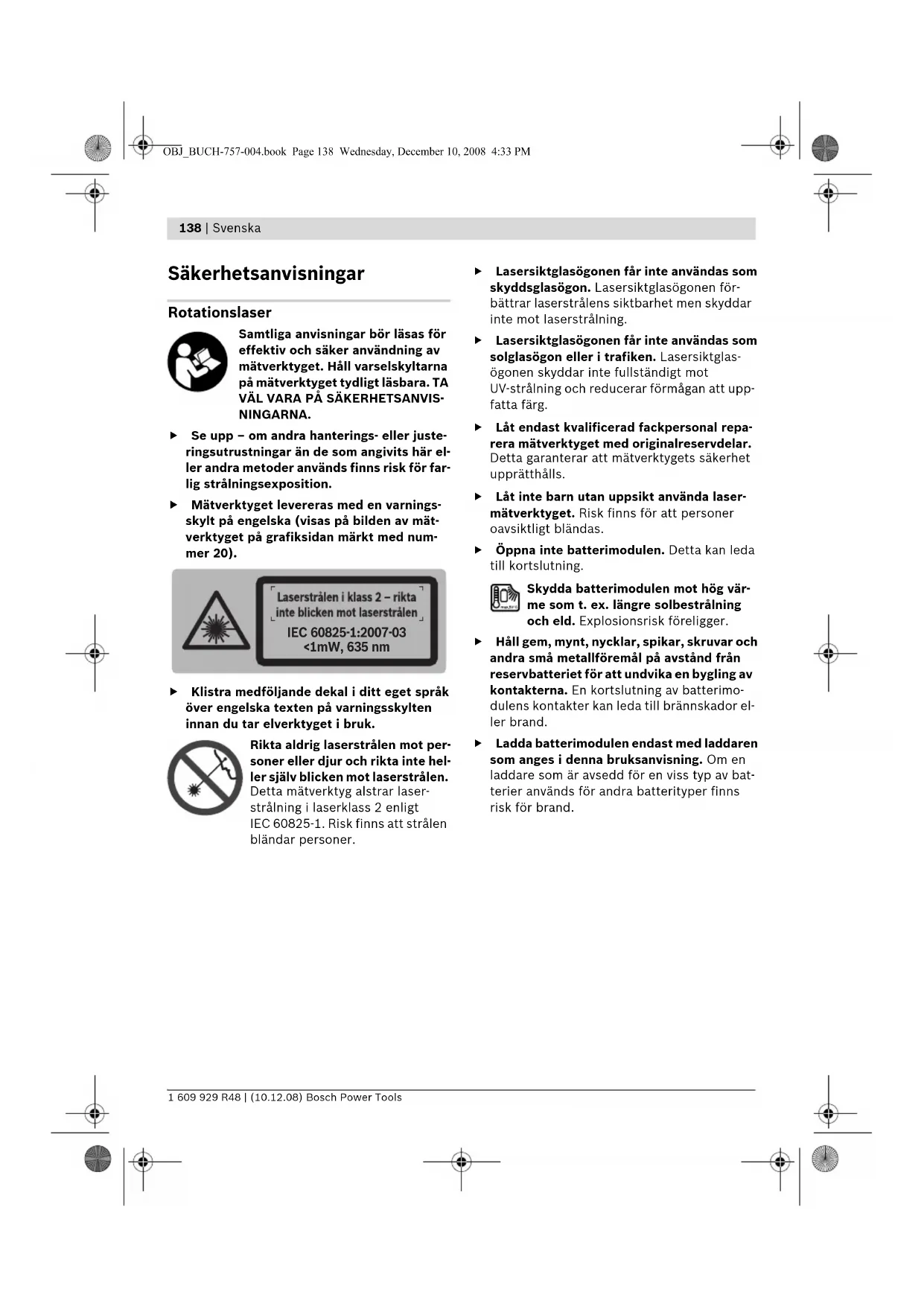

Samtliga anvisningar bör läsas för effektiv och säker användning av mätverktyget. Håll varselskyltarna på mätverktyget tydligt läsbara. TA VÄL VARA PÅ SÄKERHETSANVISNINGARNA.

Se upp – om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition.
Mätverktyget levereras med en varningssskylt på engelska (visas på bilden av mätverktyget på grafiksidan märkt med nummer 20).

Laserstrålen i klass 2 - rikta inte blicken mot laserstrålen IEC 60825-1:2007-03 <1mW, 635 nm

Klistra medföljande dekal i ditt eget språk över engelska texten på varningsskylten innan du tar elverktyget i bruk.

Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen. Detta mätverktyg alstrar laserstrålning i laserklass 2 enligt IEC 60825-1. Risk finns att strålen bländar personer.

Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning.
Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls.
Låt inte barn utan uppsikt använda lasermätverktyget. Risk finns för att personer oavsiktligt bländas.
- Öppna inte batterimodulen. Detta kan leda till kortslutning.
Skydda batterimodulen mot hög värme som t. ex. längre solbestrålning och eld. Explosionsrisk föreligger.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatteriet för att undvika en bygling av kontakterna. En kortslutning av batterimodulens kontakter kan leda till brännskador eller brand.
Ladda batterimodulen endast med laddaren som anges i denna bruksanvisning. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

Batteriladdare

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan or saka elstöt, brand och/eller allvarliga kroppsskador.

Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt.

▶ Ladda inte batterier av främmande fabrikat.
Laddaren är endast lämplig för laddning av de Bosch batterimoduler som används i rotationslasern. Vid laddning av batterimoduler av främmande fabrikat finns risk för brand och explosion.
- Håll laddaren ren. Förorening kan leda till elektrisk stöt.
- Kontrollera laddare, kabel och stickkontakt före varje användning. En skadad laddare får inte användas. Du får själv aldrig öppna laddaren, låt den repareras av kvalificerad fackman och endast med originalreservdelar. Skadade laddare, ledningar eller stickkontakter ökar risken för elektrisk stöt.
Använd inte laddaren på lättantändligt underlag (t.ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen värms laddaren upp vilket kan medföra brandrisk.
- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

Lasermottagare

För att optimalt kunna använda mätverktyget bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i arbetsanvisningarna. TA VÄL VARA PÅ ANVISNINGARNA.

Håll inte mätverktyget nära en pacemaker. Risk finns att magnetplattan 29 alstrar ett fält som menligt påverkar pacemakerns funktion.

Håll mätverktyget på betryggande avständ från magnetiska datamedia och magnetiskt känsliga apparater. Magnetplattan 29 kan le- da till irreversibla dataförluster.

Fäll upp utvikningssidan med bilderna på rotationslasern, laddaren och lasermottagaren och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Rotationslaser

Mätverktyget används för bestämning och kontroll av exakta vågräta höjdförlopp, lodlinjer, fluktlinjer och lodpunkter.

Batteriladdare

Använd laddaren endast om du är förtrogen med dess funktioner och utan inskränkning behärskar hanteringen eller om du fått de anvisningar för manövrering som krävs.

Lasermottagare

Mätverktyget är avsett för snabb lokalisering av roterande laserstrålar.

140 | Svenska

Illustrerade komponenter

De avbildade komponenternas numrering hänför sig till bilderna av rotationslaser, laddare och lasermottagare på grafiksidorna.

Rotationslaser/laddare

1 Chockvarningsindikering
2 Knapp för chockvarning
3 Indikering för nivelleringsautomatik
4 På-Av-knapp rotationslaser
5 Knapp för rotationsdrift och val av rotations-hastighet
6 variabel laserstråle
7 Mottagningslins för fjärrstyrning
8 Utloppsöppning för laserstrålning
9 Lodstråle

10 Rotationshuvud

11 Knapp för linjefunktion och val av linjelängd

12 Indikering av laddningstillstånd

13 Batterimodul*

14 Batterifack

15 Batterifackets låsning

16 Batterimodulens läsning*

17 Hylsdon för laddkontakt*

18 Stativfäste 5/8"

19 Rotationslaserns serienummer

20 Laservarningsskylt

21 Laddare*

22 Laddarens stickpropp*

23 Laddstickkontakt*

Lasermottagare\*

24 Spärr på batterifackets lock
25 Libell lasermottagare
26 På-Av-knapp på lasermottagaren
27 Knapp för inställning av mätnoggrannhet

28 Knapp för ljudsignal
29 Magnetplatta
30 Centrummarkering
31 Mottagningsfält för laserstråle
32 Display
33 Stöd för fäste
34 Batterifackets lock
35 Lasermottagarens serienummer
36 Låsskruv för hållaren
37 Hållarens övre kant
39 Hållarens fästskruv
40 Hållare
41 Libellhållare

Indikeringselement på lasermottagaren

a Indikering av "medel" inställning
b Batteriindikering
c Övre riktningsindikator
d Indikering signal
e Centrumindikering
f Indikering av "fin" inställning
g Undre riktningsindikator

Tillbehör/reservdelar

38 Bygglaserns mätstav*
42 Lasersiktglasögon*
43 Väggfäste* (tillgänglig från och med medlet på 2009)
44 Mätplatta med fot*

45 Takmätplatta*

46 Fjärrmanövrering* (tillgänglig från och med medlet på 2009)

47 Väska

48 Stativ*

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Svenska | 141

Tekniska data

Rotationslaser GRL 150 HV
	Professional
Produktnummer	3 601 K15 300
Arbetsområde (radie)1)
- utan lasermottagare ca	30 m
- med lasermottagare ca	150 m
Nivelleringsnoggrannhet1)2)	<± 0,1 mm/m
Självnivelleringsområde typiskt	±8 % (±5°)
Nivelleringstid typisk	15 s
Rotationshastighet	150/300/600 min-1
Driftstemperatur -10 ... +50 °C
Lagringstemperatur	-20 ... +70 °C
Relativ luftfuktighet max.	90 %
Laserklass	2
Lasertyp	635 nm, <1 mW
Ø Laserstråle vid utloppsöppningen ca1)	5 mm
Stativfäste (horizontellt)	5/8"
Batterier (NiMH)	2 x 1, 2 VK R 20 (D) (9 A h)
Batterier (alkali-mangan)	2 x 1,5 V LR20 (D)
Batterikapacitet ca
- Batterier (NiMH)	40 h
- Batterier (alkali-mangan)	60 h
Vikt enligt EPTA-Procedure 01/2003	1,8 kg
Mått	1 8 3 x 1 7 0 x 1 8 6 mm
Kan användas utomhus	●
Kapslingsklass	IP 54 (damm- och spolsäker)
1) vid 20 °C
2) längs axlarna
Kontrollera rotationslaserns objektnummer som finns på typskylten, handelsbeteckningarna för enskilda rotations-laser kan variera.
För entydig identifiering av aktuell rotationslaser se serienumret 19 på typskylten.

142 | Svenska

Lasermottagare LR 1
	Professional
Produktnummer	3 601 K15 400
Arbetsområde1)
- med rotationslaser GRL 150 HV	150 m
Mottagningsvinkel	120°
Mottagningsbar rotationshastighet	>200 min ^1
Mätnoggrannhet2)
- Inställning "fin"	± 1 mm
- Inställning "medel"	± 3 mm
Driftstemperatur	- 10 °C ... +50 °C
Lagringstemperatur	- 20 °C ... +70 °C
Batteri	1 x 9 V 6 L R 6 1
Batterikapacitet ca	50 h
Vikt enligt EPTA-Procedure 01/2003	0,36 kg
Mått	148 x 73 x 30 mm
Kan användas utomhus	●
Kapslingsklass	IP 54 (damm- och spolsäker)

1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvillkor (t.ex. direkt solbelysning).
2) beroende av avständet mellan lasermottagaren och rotationslasern
Kontrollera lasermottagarens objektnummer som finns på typskylten, handelsbeteckningarna för enskilda lasermottagare kan variera.
För entydig identifiering av aktuell lasermottagare se serienumret 35 på typskylten.

Laddare

Produktnummer 1 609 203 X11
Märkspänning	V~ 100-240
Frekvens	Hz 50/60
Batteriladdningsspänning	V= 7,5
Laddningsström	A	1,0
Tillåtet temperaturområde för laddning	°C 0-45
Laddningstid	h	14
Antal battericeller		2
Märkspänning (Batterimoduler)	V=	2 x 1,2
Vikt enligt EPTA-Procedure 01/2003	kg 0,2
Skyddsklass		/

Bullerinformation

Rotationslaser

Mätvärdena har bestämts baserande på EN 60745.

Mätverktygets A-vägda ljudtrycksnivå underskrider i typiska fall 70 dB(A).

Lasermottagare

Signalens A-vägda ljudtrycksnivå är 95 dB(A) på en meters avständ.

Håll inte mätverktyget nära öronen!

Försäkran om överensstämmelse €

Rotationslaser/laddare: Vi försäkrar härmed under exklusivt ansvar att denna produkt "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 61010-1, EN 60825-1 (mätverktyg) och EN 60950-1 (batteriladdare) enligt bestämmelserna i direktiven 2006/95/EG, 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (fr.o.m. 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Rotationslaserns energiförsörjning

Användning med batterier

Använd uteslutande alkali-mangan-batterier eller laddningsbara batterier.

Öppna batterifacket 14 genom att vrida spärren 15 till läget och dra ut batterifacket.

Vid insättning av batterierna kontrollera korrekt polning enligt bild i batterifacket.

Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet.

Stäng batterifacket 14 genom att vrida spärren 15 till läget

Om batterierna satts in i fel läge kan mätverktyget inte kopplas på. Sätt in batterierna i rätt polriktning.

Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring.

Användning med batterimodul

Före driftstart ladda upp batterimodulen 13. Batterimodulen kan laddas upp endast med härför avsedd laddare 21.

▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V.

Anslut nätsladden som har en lämplig stickpropp 22 till laddaren 21 och låt sladden låsa i läget.

Anslut laddarens stickkontakt 23 till hylsdonet 17 på batterimodulen. Anslut laddaren till strömnätet. Laddning av urladdad batterimodul tar ca 14 timmar. Laddaren och batterimodulen är skyddade mot överladdning.

En ny eller under en längre tid inte använd batterimodul får först efter ca 5 laddnings- och urladdningscykler sin fulla kapacitet.

144 | Svenska

Ladda inte upp batterimodulen 13 efter varje användning, då risk finns för att kapaciteten i detta fall reduceras. Ladda upp batterimodulen endast när batteriladdningsindikatorn 12 blinkar eller lyser konstant.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Vid urladdad batterimodul kan mätverktyget drivas med hjälp av laddaren 21 när denna ansluts till strömnätet. Stäng av mätverktyget, ladda batterimodulen ca 10 min och koppla sedan på mätverktyget med ansluten laddare.

För byte av batterimodulen 13 vrid spärren 16 till läget och dra ut batterimodulen 13.

Sätt in en ny batterimodul och vrid spärren 16 till läget 🔒

Ta bort batterimodulen om mätverktyget inte används under en längre tid. Batterimoduler kan vid långtidslagring korrodera eller självurladdas.

Indikering av laddningstillständ

När laddningsindikatorn 12 tänds med rött blink, kan mätverktyget ännu användas 2 timmar.

Om laddningsindikatorn 12 lyser permanent med rött ljus, kan mätning inte längre utföras. Mätverktyget kopplar automatiskt från efter 1 minut.

Lasermottagarens energisförsörjning

Använd endast alkali-mangan-batterier.

Tryck batterifackets spärr 24 utåt och fäll upp batterifackets lock 34.

Vid insättning av batterierna kontrollera korrekt polning enligt bild i batterifacket.

Efter det batteriindikeringen b dyker upp första gången på displayen 32 kan lasermottagaren ännu användas ca 3 timmar.

Ta bort batteriet om lasermottagaren inte används under en längre tid. Batteriet kan vid långtidslagring korrodera eller självurladdas.

Drift

▶ Undvik att utsätta mätverktyget för kraftiga stötar och se till att det inte faller i golvet.

Efter kraftig yttre påverkan ska mätverktygets noggrannhet kontrolleras innan arbetet fortsättes (se "Rotationslaserns nivelleringsnoggrannhet", sidan 147).

Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets precision påverkas menligt.

Uppställning av mätverktyg

Horizontalläge

Vertikalläge

Ställ upp mätverktyget på ett stabilt underlag i horisontal- eller vertikalläge, montera det på ett stativ 48 eller på väggfästet 43.

På grund av den höga nivelleringsnoggrannheten reagerar mätverktyget känsligt för vibrationer och lägesförändringar. Kontrollera därför att mätverktyget sitter stadigt för att undvika driftavbrott till följd av efternivelleringar.

In- och urkoppling

Rikta aldrig laserstrålen mot personer eller djur (speciellt inte i ögonhöjd) och rikta inte heller själv blicken mot laserstrålen (även om du står på längre avständ). Mätverktyget sänder genast efter inkoppling en lodrät lodstråle 9 och en variabel laserstråle 6.

Tryck för inkoppling av mätverktyget På-Avknappen 4. Indikeringslamporna 1, 3 och 12 tänds helt kort. Mätverktyget startar genast den automatiska nivelleringen. Under nivelleringen blinkar nivelleringsindikatorn 3 med grönt ljus och lasern blinkar i punktfunktion.

Svenska | 145

Mätverktyget är avvägt så fort nivelleringsindikatorn 3 lyser permanent med grönt ljus och lasern lyser permanent. Efter avslutad nivellering startar mätverktyget automatiskt i rotationsfunktion.

Med driftsättsknapparna 5 och 11 kan driftsättet redan under nivelleringen bestämmas (se "Rotationslaserns driftsätt", sidan 145). I detta fall startar mätverktyget efter avslutad nivellering i valt driftsätt.

För frånkoppling av mätverktyget tryck på På-Av knappen 4.

För att skydda batterierna frånkopplas mätverktyget auomatiskt när mätverktyget befinner sig mer än 2 timmar utanför självnivelleringsintervallet eller om chockvarningen har varit utlöst mer än 2 timmar (se "Rotationslaserns nivelleringsautomatik", sidan 147). Ställ in mätverktyget på nytt och koppla åter på.

Rotationslaserns driftsätt

Översikt

De tre driftsätten är möjliga både i mätverktygets horisontal- och vertikalläge.

Rotationsfunktion

Rotationsfunktionen rekommenderas när lasermottagare används. Du kan välja mellan olika rotationshastigheter.

Linjefunktion

I detta driftsätt rör sig den variabla laserstrålen inom en begrän-sad öppningsvinkel. Härvid är laserstrålens siktbarhet bättre än i rotationsfunktion. Du kan välja mellan fyra öppningsvinklar.

Punktfunktion

I detta driftsätt har den variabla laserstrålen den bästa siktbarheten. Den används t.ex. för enkel projicering av höjder eller för kontroll av fluktning.

Vid varje inkoppling står mätverktyget i rotationsfunktion med en medelhög rotationshastighet.

För omkoppling från linje- till rotationsfunktion tryck på knappen för rotationsfunktion 5. Rotationsfunktionen startar med en medelhög rotationshastighet.

För att ändra rotationshastigheten tryck igen på knappen för rotationsfunktion 5 tills önskad hastighet uppnås.

Vid användning av lasermottagare skall högsta rotationshastigheten väljas. För arbeten utan lasermottagare ska för bättre siktbarhet av laserstrålen rotationshastigheten reduceras och laserglasögon 42 användas.

För omkoppling till linjefunktion resp. punktfunktion tryck ned knappen för linjefunktion 11. Mätverktyget kopplas om till linjefunktion med den minsta öppningsvinkeln.

För ändring av öppningsvinkeln tryck på knappen för linjefunktion 11. Öppningsvinkeln förstoras i två steg samtidigt som rotationshastigheten ökar vid varje steg. När knappen för linjefunktion 11 trycks ned tredje gången kopplar mätverktyget efter en kort pendling om till punktfunktion. Vid upprepat tryck på knappen 11 återvänder mätverktyget till linjefunktion med den minsta öppningsvinkeln.

Anvisning: Till följd av trögheten kan lasern i ringa grad svänga ut över laserlinjens slutpunkter.

För positionering av laserlinjen resp. laserpunkten inom rotationsplanet vrid för hand rotationshuvudet 10 till önskat läge eller använd fjärrkontrollen 46.

Så här vrids rotationsplanet i vertikalläge

I mätverktygets vertikalläge kan laserpunkten, laserlinjen eller rotationsplanet med fjärrkontrollen 46 vridas kring den lodräta axeln. Följ beskrivningarna i fjärrkontrollens instruktionsbok.

146 | Svenska

Så här startas lasermottagaren

▶ Skydda lasermottagaren mot väta.
▶ Utsätt inte lasermottagaren för extrema temperaturer eller temperaturväxlingar.

Lämna den inte under en längre tid t.ex. i bilen. Om lasermottagaren varit utsatt för större temperaturväxlingar låt den balanseras innan du använder den. Vid extrem temperatur eller temperaturväxlingar kan lasermottagarens precision påverkas menligt.

Ställ upp lasermottagaren på ett avständ om minst 50 cm från rotationslasern. Placera lasermottagaren så att laserstrålen kan nå mottagningsfältet 31. Koppla på rotationslaserns högsta rotationshastighet.

In- och urkoppling

När lasermottagaren kopplas på avges en högljudd signal. Håll därför lasermottagaren på avständ från örat och andra personer. Den högljudda signalen kan skada hörsehn.

För inkoppling av lasermottagaren tryck på På-Av-knappen 26. Två ljudsignaler avges och alla indikeringar på displayen tänds helt kort.

För fränkoppling av lasermottagaren tryck åter på På-Av knappen 26.

När under ca 10 minuter ingen knapp trycks på lasermottagaren och ingen laserstråle när mottagningsfältet 31 under 10 minuter kopplas lasermottagaren automatiskt från för att skona batteriet. Frånkopplingen signaleras med en ljudsignal.

Välj inställning av centrumindikering

Med knappen 27 kan bestämmas med vilken noggrannhet laserstrålens läge visas på mottagningsfältets "centrum":

- Inställning "fin" (visas med f på displayen),

- Inställning "medel" (visas med a på displayen).

När noggrannhetens inställning ändras avges en ljudsignal.

Vid påkoppling av lasermottagaren är noggrannheten alltid inställd på "medel".

Riktningsindikator

Indikeringslamporna nere g, i mitten e och uppe c (på lasermottagarens fram- och baksida) visar den roterande laserstrålens läge på mottagningsfältet 31. Läget kan dessutom indikeras med en extra ljudsignal (se "Ljudsignal för indikering av laserstrålen", sidan 146).

Lasermottagaren för lågt nere: När laserstrålen går genom övre halva mottagningsfältet 31 visas den undre riktningsindikatorn g på displayen. Vid påkopplad ljudsignal avges en signal i långsam takt.

Förflytta lasermottagaren i pilens riktning uppåt. När centrummarkeringen 30 uppnås, visas endast spetsen på riktningsindikatorn g.

Lasermottagaren för högt uppe: Om laserstrålen genomlöper undre halva mottagningsfältet 31 visas den övre riktningsindikatorn c på displayen.

Vid tillslagen ljudsignal avges en signal i snabb takt.

Förflytta lasermottagaren i pilens riktning nedåt. När centrummarkeringen 30 uppnås, visas endast spetsen på riktningsindikatorn c.

Lasermottagaren i centrum: Om laserstrålen genomlöper mottagarfältet 31 i höjd med centrum-markeringen 30 tänds centrumindikatorn e. Vid tillslagen ljudsignal avges en permanent signal.

Ljudsignal för indikering av laserstrålen

Laserstrålens läge på mottagarfältet 31 kan indikeras med en ljudsignal.

Vid inkoppling av lasermottagaren är signalen alltid frånkopplad.

Ljudsignalen kan väljas i två olika ljudvolymer. Tryck för inkoppling resp. omkoppling av ljudsignalen knappen ljudsignal 28 tills önskad volym visas. Vid medelhög volym blinkar ljudsignalens indikator d på displayen, vid hög volym lyser indikatorn permanent, när ljudsignalen kopplas från slocknar indikatorn.

Rotationslaserns nivelleringsautomatik

Översikt

Efter inkoppling registrerar mätverktyget självständigt horisontal- resp. vertikalläget. För om-koppling mellan horisontellt och vertikalt läge stäng av mätverktyget, ställ upp det på nytt och koppla åter på.

Vid inkoppling kontrollerar mätverktyget vågräta resp. lodräta läget och utjämnar automatiskt ojämnheter inom självnivelleringsområdet på ca. 8 % (±0,8 m/10 m).

Står mätverktyget efter inkoppling eller lägesändring i en lutning på mer än 8 % är en nivellering inte längre möjlig. I detta fall stoppas rotorn, lasern blinkar och nivelleringsindikatorn 3 lyser permanent med rött ljus. Positionera mätverktyget på nytt och avvakta nivelleringen. Om mätverktyget inte positioneras på nytt, frånkopplas lasern efter 2 minuter och mätverktyget automatiskt efter 2 timmar.

Efter nivellering kontrollerar mätverktyget kontinuerligt det vågräta resp. lodräta läget. Vid ändring av läge nivelleras mätverktyget automatiskt på nytt. För att undvika felmätning stannar rotorn under nivelleringsförloppet, lasern blinkar och nivelleringsindikatorn 3 blinkar med grönt ljus.

Chockvarningsfunktion

Mätverktyget har en chockvarningsfunktion som vid lägesändring av resp. vibrationer i mätverktyget eller vibrationer i marken nivellerar i relation till förändrad höjd och sålunda undviks höjdfel.

För inkoppling av chockvarningen tryck på chockvarningsknappen 2. Chockvarningsindikatorn 1 lyser permanent med grönt ljus och efter 30 s aktiveras chockvarningen.

När mätverktygets förändrade läge överskrider området för nivelleringsnoggrannhet eller en kraftig skakning uppstår, löser chockvarningen ut: Rotationen stoppas, lasern blinkar, nivelleringsindikatorn 3 slocknar och chockvarningsindikatorn 1 blinkar med rött ljus. Aktuellt driftsätt sparas.

Tryck vid utlöst chockvarning på chockvarningsknappen 2. Chockvarningsfunktionen startas på nytt och mätverktyget nivelleras. När mätverktyget har nivellerats (nivelleringsindikatorn 3 lyser permanent med grönt ljus), startar det i sparat driftsätt. Kontrollera laserstrålens höjd mot en referenspunkt och korrigera vid behov.

Om funktionen vid utlöst chockvarning inte startas på nytt med knappen 2 kopplas automatiskt lasern från efter 2 minuter och mätverktyget efter 2 timmar.

För frånkoppling av chockvarningsfunktionen tryck en gång på chockvarningsknappen 2 resp. två gånger vid utlöst chockvarning (chockvarningsindikatorn 1 blinkar med rött ljus). Vid frånkopplad chockvarning slocknar chockvarningsindikatorn 1.

Rotationslaserns nivelleringsnoggrannhet

Noggrannhetsinverkan

Det största inflytandet utövar omgivningstemperaturen. Speciellt temperaturdifferenser från marken uppåt kan avlänka laserstrålen.

Avvikelser har en viss betydelse från och med en mätsträcka på ca 20 m och kan lätt vid 100 m uppgå till det dubbla eller tredubbla jämfört med avvikelsen vid 20 m.

Eftersom temperaturskiktningen nära marken är störst, bör mätverktyget fr.o.m. en mätsträcka på 20 m monteras på ett stativ. Ställ helst upp mätverktyget i arbetsytans centrum.

Kontroll av mätverktygets noggrannhet

Förutom yttre påverkan kan även verktygsspecifika inflytanden (som t.ex. fall eller häftiga stötar) leda till avvikelser. Kontrollera därför mätverktygets noggrannhet innan arbetet påbörjas.

För kontroll behövs en fri mätsträcka på 20 m på fast underlag mellan två väggar A och B. Du måste – vid mätverktygets horisontalläge – utföra en runtommätning över båda axlarna X och Y (vardera positiv och negativ) (4 kompletta mätningar).

148 | Svenska

- Montera mätverktyget i horisontalläge nära väggen A på ett stativ 48 (tillbehör) eller ställ upp det på ett fast plant underlag. Koppla på elverktyget.

A I 20 m B

- Rikta efter avslutad nivellering laserstrålen i punktfunktion mot den nära väggen A. Märk ut laserstrålens punktcentrum på väggen (punkt 1).

A 180° I B II

- Vrid nu mätverktyget 180°, låt det nivelleras och mark ut laserstrålens punktcentrum på motsatta väggen B (punkt II).

- Placera mätverktyget - utan att vrida det - nära väggen B, koppla på och låt verktyget nivelleras.

A I B II

- Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserstrålens punktcentrum står exakt mot tidigare utmärkt punkt II på väggen B.

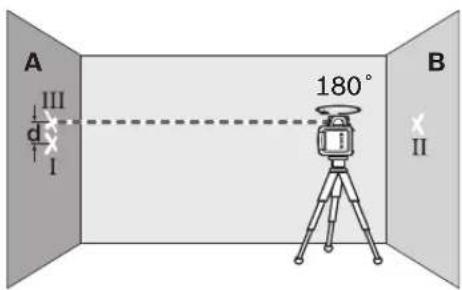

A III I 180° B II

– Vrid mätverktyget 180° utan att förändra höjden. Låt det nivelleras och märk ut laserstrålens punktcentrum på väggen A (punkt III). Kontrollera att punkten III ligger så långt möjligt lodrätt över resp. under punkten I.
- Differensen d mellan de båda punkterna I och III på väggen A anger mätverktygets faktiska avvikelse för uppmätt axel.

Upprepa mätningen för de tre andra axlarna. Vrid mätverktyget före varje mätning 90°.

På mätsträckan som omfattar 2 x 20 m = 40 m får avvikelsen uppgå till högst: 40 m x ±0,1 mm/m = ±4 mm.

Differensen d mellan punkterna 1 och III får vid varje av de fyra mätförloppen vara högst 4 mm.

Om mätverktyget vid en mätning överskrider maximal avvikelse ska verktyget skickas till Bosch-kundservice för kontroll.

Arbetsanvisningar för rotationslasern

Använd alltid laserpunktens centrum för märkning. Laserpunktens storlek förändras i relation till avståndet.

Lasersiktglasögon (tillbehör)

Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid verkar laserns röda ljus klarare.

▶ Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning.
Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-stråning och reducerar förmågan att uppfatta färg.

Svenska | 149

Användning med fjärstyrning (tillbehör)

Vid tryckning av manöverknapparna kan mätverktyget gå ur nivelleringsläget varvid rotationen helt kort stoppar. Genom att använda fjärrstyrning 46 kan denna effekt undvikas.

Mottagarlinserna 7 för fjärrkontrollen sitter på tre sidor på mätverktyget, bl.a. ovanför manöverfältet på framsidan.

Användning med stativ (tillbehör)

Mätverktyget har ett 5/8"-stativfäste för horison- talfunktion på stativ. Sätt upp mätverktyget med stativfästet 18 på stativets 5/8"-gänga och dra fast stativets lässkruv.

På ett stativ 48 med måttskala kan höjden ställas in direkt.

Användning av väggfäste (tillbehör) (se bild C)

Mätverktyget kan även monteras på väggfästet 43. I horisontalfunktion kan mätverktyget på väggfästet användas på valfri höjd. I vertikalfunktion kan mätverktyget fästas på ett 5/8"-stativ 48.

Användning av takmätplatta (se bild C)

Takmätplattan 45 kan t.ex. användas för upp- riktning av nedhängande innertak. Fäst takmät- plattan med magnethållaren t.ex. på en balk.

Takmätplattans reflekterande halva förbättrar laserstrålens siktbarhet vid ogynnsamma förhållanden, på takmätplattans genomskinliga halva är laserstrålen även synlig på baksidan.

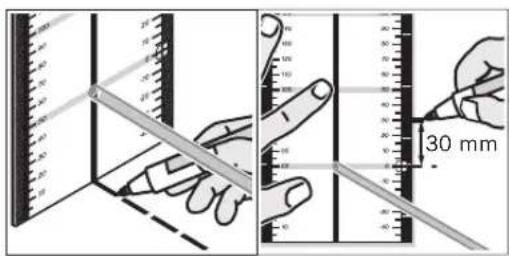

Användning med mätplatta (tillbehör)

Med hjälp av mätplattan 44 kan lasermarkeringen projiceras mot golvet resp laserhöjden mot väggen.

30 mm

Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas och åter inmärkas på annat ställe. Härvid utgår den exakta inställningen av mätverktyget för den höjd som ska projiceras.

Mätplattan 44 har en reflexbeläggning för bättre siktbarhet av laserstrålen på längre avständ eller vid kraftigt solsken. Denna ljusförstärkning kan endast urskiljas när blicken riktas parallellt med laserstrålen mot mätplattan.

Användning med mätstav (tillbehör) (se bild J)

För kontroll av ojämnheter eller utmärkning av sluttning rekommenderas mätstav 38 i kombination med lasermottagaren.

0+50 0 0-50 X

Mätstaven 38 har upptill en relativ måttskala (±50 cm). Nollhöjden (90 till 210 cm) kan väljas nedtill på utdraget. Härvid kan avvikelser från börhöjden direkt avläsas.

Arbetsanvisningar för lasermottagare Markering

Vid centrummarkeringen 30 till höger och vänster på lasermottagaren kan laserstrålens höjd markeras när den löper genom mottagningsfältets 31 centrum. Centrummarkeringen ligger på ett avständ om 45 mm från lasermottagarens övre kant.

Uppriktning av vattenpasslibellen

Med hjälp av libellen 25 kan lasermottagaren riktas upp vertikalt (lodrätt). En snett placerad lasermottagare leder till felaktiga mätresultat.

150 | Svenska

Infästning med hållare (se bild A)

Lasermottagaren kan med hållaren 40 fästas på en bygglasermätstav 38 (tillbehör) eller på andra hjälpmedel med en bredd upp till 65 mm.

Skruva fast hållaren 40 med fästskruven 39 i stödet 33 på lasermottagarens baksida.

Lossa skruven 36, skjut upp hållaren t.ex. på bygglaserns mätstav 38 och dra åter fast skruven 36.

Med hjälp av libellen 41 kan hållaren 40 riktas upp vägrätt.

Hållarens övre kant 37 befinner sig på samma höjd som centrummarkeringen 30 och kan användas för markering av laserstrålen.

Fastsättning med magnet (se bild B)

Om en säker infästning inte är nödvändig kan lasermottagaren hängas upp med hjälp av magnetplattan 29 på framsidan av en ståldetalj.

Användningsexempel

Projicera/kontrollera höjder (se bild D)

Ställ upp mätverktyget i horisontalläge på ett fast underlag eller montera det på ett stativ 48 (tillbehör).

Användning av stativ: Rikta upp laserstrålen mot önskad höjd. Överför resp. kontrollera höjden vid målet.

Användning utan stativ: Bestäm höjddifferensen mellan laserstrålen och referenspunktens höjd med hjälp av mätplattan 44. Överför resp. kontrollera höjddifferensen vid målet.

Rikta parallellt upp lodstrålen/märk upp den räta vinkeln (se bild E)

Om räta vinklar ska märkas ut eller mellanväggar riktas upp måste lodstrålen 9 riktas in parallellt, dvs. i ett konstant avständ till en referenslinje (t.ex. vägg).

Ställ upp mätverktyget i vertikalläge och så att lodstrålen förlöper ungefär parallellt med referenslinjen.

Mät för exakt inställning avståndet mellan lodstrålen och referenslinjen direkt på mätverktyget med hjälp av mätplattan 44. Mät på nytt avståndet mellan lodstrålen och referenslinjen på möjligast långt avständ från mätverktyget. Rikta upp lodstrålen så att den har samma avständ till referenslinjen som vid mätning direkt på mätverktyget.

Den räta vinkeln mot lodstrålen 9 indikeras av den variabla laserstrålen 6.

Indikering av lodlinje/vertikalplan (se bild F)

För visning av en lodlinje resp. ett vertikalt plan ställ upp mätverktyget i vertikalt läge. Om det vertikala planet skall ligga i en rät vinkel mot en referenslinje (t.ex. en vägg) rikta lodstrålen 9 längs denna referenslinje.

Lodlinjen indikeras av den variabla laserstrålen 6.

Användning utan lasermottagare (se bild G)

Vid gynnsamma ljusförhållanden (mörk omgivning) och korta avständ kan mätverktyget användas utan lasermottagare. För bättre siktbarhet av laserstrålen välj antigenen linjefunktion eller punktfunktion varvid rotationshuvudet 10 vrids för hand mot målet.

Användning av lasermottagare (se bild H)

Vid ogynnsamma ljusförhållanden (ljud omgivning, direkt solsken) och på längre avständ skall lasermottagare för bättre registrering av laserstrålen användas. Använd vid arbeten med lasermottagare rotationsfunktionen med högsta rotationshastigheten.

Mätning på långt avständ (se bild I)

För mätning på långt avständ måste lasermottagaren användas för registrering av laserstrålen. För att reducera störningar ska mätverktyget alltid ställas upp i mitten på arbetsytan och på ett stativ.

Användning utomhus (se bild J)

Utomhus skall alltid lasermottagaren användas. Montera mätverktyget på stativ 48 om marken är osäker. Aktivera chockvarningsfunktionen för undvikande av felmätning om marken rör på sig eller om mätverktyget skakar.

Svenska | 151

Indikeringar

	Laserstråle	Lasersrålers rotation*	grön röd grön röd
Inkoppling av mätverktyg (1 s självtest)			●		●
In- eller efternivellering 2x/s ○ 2x/s
Mätverktyget nivellerat/klart för användning ●	●	●
Självnivelleringsområdet överskridet 2x/s ○		●
Chockvarning aktiverad ●
Chockvarning utlöst 2x/s ○ 2x/s
Batterispänning för ≤2 timmars användning					2x/s
Batteriet är tomt ○ ○ ●

* vid linje- och rotationsfunktion
2x/s Blinkfrekvens (två gånger per sekund)
- Kontinuerlig drift
O Funktionen stoppad

Underhåll och service

Underhåll och rengöring

Håll alltid rotationslasern, laddaren och laser-mottagaren rena.

Rotationslasern, laddaren och lasermottagaren får aldrig doppas i vatten eller andra vätskor.

Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel.

Rengör regelbundet speciellt ytorna kring laserns utloppsöppning på rotationslasern och se till att ludd avlägsnas.

Om i rotationslasern, laddaren eller lasermottagaren trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnumret som består av 10 siffror och som hittas på rotationslaserns, laddarens och lasermottagarens typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Rotationslasern, laddaren, lasermottagaren, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte rotationslasern, laddaren eller lasermottagaren i hus-hållsavfall!

Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater

och dess modifiering till nationell rätt måste obrukbara el- och elektronikapparater omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Förbrukade batterier får inte slängas i hushållsavfall och inte heller i eld eller vatten. Batterierna ska samlas för återvinning eller omhändertas på miljövänligt sätt.

Endast för EU-länder:

Defekta eller förbrukade batterier måste enligt direktivet 91/157/EEG omhändertas för återvinning.

Ändringar förbehålles.

Norsk | 153

- Innstilling «fin» (anvisning f på displayet), - Innstilling «middels» (anvisning a på displayet).

Ved en endring av nøyaktighetsinnstillingen lyder et lydsignal.

Måling på stor avstand (se bilde I)
