| Produkta veids | Profesionāls rotējošais līmeņa lāzers |
| Zīmols | Bosch |
| Modelis | GRL 150 HV Set 3 |
| Darba diapazons (bez uztvērēja) | Aptuveni 30 m |
| Darba diapazons (ar uztvērēju LR 1) | Līdz 150 m |
| Izlīdzināšanas precizitāte | < ±0,1 mm/m |
| Automātiskās izlīdzināšanas diapazons | ±8 % (±5°) |
| Izlīdzināšanas laiks | 15 s |
| Rotācijas ātrumi | 150 / 300 / 600 apgr./min |
| Lāzera klase | 2 (635 nm, < 1 mW) |
| Lāzera barošana | 2 baterijas LR20 (D) 1,5 V vai 2 NiMH akumulatori 1,2 V (9 Ah) |
| Darbības laiks (baterijas) | Aptuveni 60 h |
| Darbības laiks (akumulatori) | Aptuveni 40 h |
| Darba temperatūra | -10 °C līdz +50 °C |
| Aizsardzības indekss | IP54 (putekļu un ūdens šļakatīpa izturīgs) |
| Svars (tikai lāzers) | 1,8 kg |
| Izmēri (lāzers) | 183 x 170 x 186 mm |
| Lāzera uztvērējs LR 1 | Diapazons 150 m, precizitāte ±1 mm (smalka) / ±3 mm (vidēja) |
| Uztvērēja barošana | 1 baterija 9 V 6LR61 |
| Uztvērēja darbības laiks | Aptuveni 50 h |
| Uztvērēja svars | 0,36 kg |
| Lādētājs | 100-240 V~, 50/60 Hz, uzlādes laiks 14 h |
| Galvenās funkcijas | Automātiska izlīdzināšana, trieciena brīdinājums, rotācijas / līniju / punktu režīmi, papildus tālvadības pults |
| Apkope | Tīrīšana ar mīkstu, mitru drānu, neizmantot šķīdinātājus |
| Drošība | 2. klases lāzers, neskatīties starā, izmantot tikai ar Bosch piederumiem |
| Rezerves daļas / remontējamība | Remonts tikai autorizētā Bosch servisa centrā, nepieciešams izstrādājuma numurs |
Bieži uzdotie jautājumi - GRL 150 HV Set 3 BOSCH
Lietotāju jautājumi par GRL 150 HV Set 3 BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Lāzera līmenis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GRL 150 HV Set 3 - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GRL 150 HV Set 3 zīmola BOSCH.

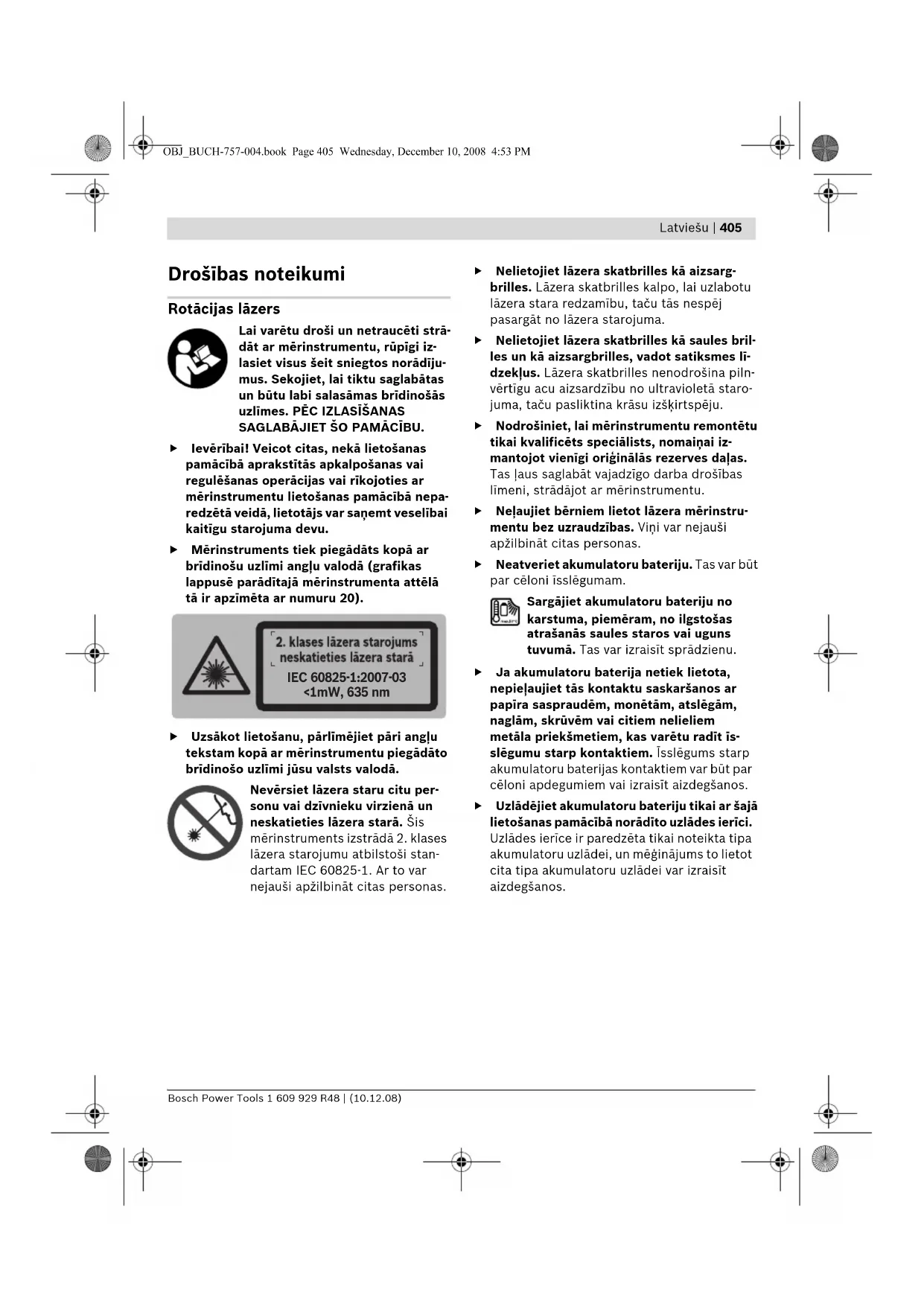

LIETOŠANAS INSTRUKCIJA GRL 150 HV Set 3 BOSCH
Latviešu .... Lappuse 405
Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet visus šeit sniegtos norādijumus. Sekojiet, lai tiktu saglabātas un būtu labi salasāmas brīdinošās uzlīmes. PĒC IZLASĪŠANAS SAGLABĀJIET ŠO PAMĀCĪBU.
▶ levērībai! Veicot citas, nekā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu.
▶ Mērinstruments tiek piegādāts kopā ar brīdinošu uzlimi angļu valodā (grafikas lappusē parādītajā mērinstrumenta attēlā tā ir apzīmēta ar numuru 20).
Nevërsiet lăzera staru citu personu vai dzivnieku virzienă un neskatieties lăzera stară. Šis mërinstruments izstrădă 2. klases lăzera starojumu atbilstoši standartam IEC 60825-1. Ar to var nejauši apžilbinât citas personas.
▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles un kā aizsargbrilles, vadot satiksmes li-dzeklus. Lāzera skatbrilles nenodrošina piln-vērtīgu acu aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.
Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības. Viņi var nejauši apžilbināt citas personas.
▶ Neatveriet akumulatoru bateriju. Tas var büt par cēloni ësslēgumam.
Sargājiet akumulatoru bateriju no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā. Tas var izraisīt sprādzienu.
Ja akumulatoru baterija netiek lietota, nepieļaujiet tās kontaktu saskaršanos ar papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu radīt isslēgumu starp kontaktiem. Īsslēgums starp akumulatoru baterijas kontaktiem var būt par cēloni apdegumiem vai izraisīt aizdegsanos.
Uzlādējiet akumulatoru bateriju tikai ar šajā lietošanas pamācībā norādīto uzlādes ierīci. Uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoru uzlādei, un mēginājums to lietot cita tipa akumulatoru uzlādei var izraisīt aizdegšanos.
406 | Latviešu
Akumulatoru uzlādes ierīce
Rūpīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet uzlādes ierici citās firmās ražotu akumulatoru uzlādei. Uzlādes ierīce ir paredzēta vienīgi Bosch ražotu akumulatoru uzlādei, kas ir paredzēti ievietošanai rotācijas lāzerā. Mēginot uzlādēt citās firmās ražotus akumulatorus, var notikt aizdegšanās vai sprādziens.
Uzturiet uzlādes ierīci tīru. Ja uzlādes ierīce ir netīra, pieaug risks saņemt elektrisko triecienu.
Ik reizi pirms lietošanas pârbaudiet uzlădes ierici, tâs elektrokabeli un kontaktspraudni. Nelietojiet uzlădes ierici, ja tâ ir bojāta. Neatveriet uzlădes ierici saviem spēkiem, bet nodrošiniet, lai tâs remontu veiktu kvalificëts speciālists, nomaiņai izmantojot originālas rezerves daļas. Ja ir bojāta uzlădes ierīce, tâs elektrokabelis un kontaktspraudnis, pieaug risks saņemt elektrisko triecienu.
Uzlādes ierīcei darbojoties, nenovietojiet to uz ugunsnedroša paliktņa (piemēram, uz papīra, tekstilmateriāliem u.t.t.); nedarbiniet uzlādes ierīci ugunsnedrošos apstāklos. Uzlādes ierīces darbības laikā no tās izdalās siltums, palielinot aizdegšanās iespēju.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
Lāzera starojuma uztvērējs
Optimāls darbs ar mērinstrumentu ir iespējams tikai tad, ja ir pilnībā izlasīta lietošanas pamācība un drošības noteikumi un tiek stingri ievēroti šajos dokumentos sniegtie norādījumi. PĒC IZLASĪŠANAS SAGLABĀJIET ŠO PAMĀCĪBU.
Netuviniet mērinstrumentu sirds stimulatoriem. Magnētiskā plāksne 29 rada magnētisko lauku, kas var ietekmēt sirds stimulatoru darbību.
Netuviniet mērinstrumentu magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Magnētiskās plāksnes 29 iedarbība var izraisīt neatgriezeniskus informācijas zudumus.
Funkciju apraksts
Atveriet atlokāmo lapu ar rotācijas lāzera, uzlādes ierīces un lāzera starojuma uztvērēja attēliem un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.
Pielietojums
Rotācijas lāzers
Mērinstruments ir paredzēts precīzu horizontālu augstuma līniju, vertikālu līniju, kā arī projekcijas virzienu un punktu iezīmēšanai un pārbaudei.
Akumulatoru uzlādes ierice
Lietojiet uzlādes ierīci tikai tad, ja esat pilnībā iepazinies ar visām tās funkcijām un spējat tās pielietot bez ierobežojumiem vai ari esat pienācīgi apmācīts darbam ar to.
Lāzera starojuma uztvērējs
Mērinstruments ir paredzēts rotējošu lāzera staru ātrai atrašanai.
Latviešu | 407
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija sakrīt ar numuriem rotācijas lāzera, uzlādes ierīces un lāzera starojuma uztvērēja attēlos, kas parādīti grafikas lappusē.
Rotācijas lāzers/uzlādes ierīce
1 Triecienu brīdinājuma indikators
2 Triecienu brīdinājuma taustiņš
3 Automātiskās izlīdzināšanās indikators
4 Rotācijas lāzera ieslēgšanas/izslēgšanas taustiņš
5 Taustiņš pārejai rotācijas režīmā un rotācijas ātruma izvēlei
6 Kustigais lāzera stars
7 Tālvadības signālu uztvērēja lēca
8 Lāzera stara izvadlūka
9 Vertikālais stars
10 Rotācijas galva
11 Taustiņš pārejai taisnes režimā un taisnes garuma izvēlei
12 Uzlādes pakāpes indikators
13 Akumulatoru baterija*
14 Bateriju nodalijums
15 Bateriju nodalijuma fiksators
16 Akumulatoru baterijas fiksators*
17 Ligzda uzlādes ierīces pievienošanai*
18 5/8" vītne stiprināšanai uz statīva
19 Rotācijas lāzera sērijas numurs
20 Brīdinošā uzlīme
21 Uzlādes ierīce*
22 Uzlādes ierīces elektrotīkla kontaktdakša*
23 Uzlādes ierīces kontaktspraudnis*
Lāzera starojuma uztvērējs\*
24 Baterijas nodalijuma vāciņa fiksators
25 Lāzera starojuma uztvērēja līmeņrādis
26 Lāzera starojuma uztvērēja ieslēgšanas/izslēgšanas taustiņš
27 Taustiņš mērišanas precizitātes iestādīšanai
28 Taustiņš tonālā signāla regulēšanai
29 Magnētiskā plāksne
30 Vidus stāvokla atzīme
31 Lāzera stara uztveršanas lauks
32 Displejs
33 Vītne stiprināšanai pie turētāja
34 Baterijas nodalijuma vāciņš
35 Lāzera starojuma uztvērēja sērijas numurs
36 Turētāja fiksējošā skrūve
37 Turētāja augšējā mala
39 Skrūve stiprināšanai pie turētāja
40 Turētājs
41 Turētāja līmeņrādis
Lāzera starojuma uztvērēja indikācijas elementi
a Mērīšanas precizitātes indikators iestādījumam „vidēja“
b Baterijas indikators
c Augšējais virzienindikators
d Tonālā signāla indikators
e Vidus stāvokļa indikators
f Indikators precizitātes iestādījumam „Augsta“
g Apakšējais virzienindikators
Piederumi/rezerves daļas
38 Celtniecības lāzera mērlīste*
42 Lāzera skatbrilles*
43 Turētājs stiprināšanai pie sienas* (pārdošanā no 2009. gada vidus)
44 Mērplāksne ar balstu*
45 Griestu mērplāksne*
46 Tālvadības pults* (pārdošanā no 2009. gada vidus)
47 Koferis
48 Statīvs*
*Šeit attėlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
408 | Latviešu
Tehniskie parametri
| Rotācijas lāzers GRL 150 HV | |
| Professional | |
| Izstrādājuma numurs | 3 601 K15 300 |
| Darbības tālums (rādiuss)1)- bez lāzera starojuma uztvērēja, apt.- ar lāzera starojuma uztvērēju, apt. | 30 m150 m |
| Izlīdzināšanās precizitāte1)2) | <± 0,1 mm/m |
| Pašizlīdzināšanās diapazons, tipiskā vērtība | ±8 % (±5°) |
| Pašizlīdzināšanās laiks, tipiskā vērtība | 15 s |
| Rotācijas ātrums | 150/300/600 min.1 |
| Darba temperatūra | -10 ... +50 °C |
| Uzglabāšanas temperatūra | -20 ... +70 °C |
| Maks. relativais gaisa mitrums | 90 % |
| Lāzera klase | 2 |
| Lāzera starojums | 635 nm, <1 mW |
| Lāzera stara diametrs izvadlūkas tuvumā, apt.1) | 5 mm |
| Vītne stiprināšanai uz statīva (horizontālā) | 5/8" |
| Akumulatori (NiMH)Baterijas (sārma-mangāna) | 2 x 1, 2 VKR20 (D) (9 A h)2 x 1,5 V LR20 (D) |
| Darbības ilgums, apt.- Akumulatori (NiMH)- Baterijas (sārma-mangāna) | 40 st.60 st. |
| Svars atbilstoši EPTA-Procedure 01/2003 | 1,8 kg |
| Izmēri | 1 8 3 x 1 7 0 x 1 8 6 m m |
| lespējams lietot ari ārpus telpām | ● |
| Aizsardzības típs | IP 54 (aizsargāts pret lietu un ūdens šlakatām) |
| 1) pie 20 °C | |
| 2) asu virzienā | |
| Lūdzam vadīties pēc izstrādājuma numura, kas norādīts uz rotācijas lāzera markejuma plāksnītes, jo atseviškiem rotācijas lāzeriem tirdzniecības apzimējums var mainīties. | |
| Rotācijas lāzera viennozimigai identifikācijai kalpo sērijas numurs 19 uz tā markejuma plāksnītes. | |
Latviešu | 409
Lāzera starojuma uztvērējs LR 1
| Professional | |
| Izstrādājuma numurs | 3 601 K15 400 |
| Darbības tālums ^1) | |
| - ar rotācijas lāzeru GRL 150 HV | 150 m |
| Uztveršanas leņķis | 120° |
| Uztveramā stara rotācijas ātrums | >200 min. ^-1 |
| Mērīšanas precizitāte ^2) | |
| - iestādījumam „augsta“ | ± 1 mm |
| - iestādījumam „vidēja“ | ± 3 mm |
| Darba temperatūra | -10 °C ... +50 °C |
| Uzglabāšanas temperatūra | -20 °C ... +70 °C |
| Baterija | 1 x 9 V 6 L R 6 1 |
| Darbības ilgums, apt. | 50 st. |
| Svars atbilstoši EPTA-Procedure 01/2003 | 0,36 kg |
| Izmēri | 148 x 73 x 30 mm |
| lespējams lietot ari ārpus telpām | ● |
| Aizsardzības tips | IP 54 (aizsargāts pret lietu un ūdens šļakatām) |
1) Nelabvėligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums samazinās.
2) Atkarībā no attāluma starp lāzera starojuma uztvērēju un rotācijas lāzeru.
Lūdzam vadīties pēc izstrādājuma numura, kas norādīts uz lāzera starojuma uztvērēja marķējuma plāksnītes, jo atseviškiem lāzera starojuma uztvērējiem tirdzniecības apzīmējums var mainīties.
Lāzera starojuma uztvērēja viennozīmīgai identifikācijai kalpo sērijas numurs 35 uz tā marķējuma plāksnītes.
Uzlâdes ierice
| Izstrādājuma numurs 1 609 203 X11 | ||
| Nominālais spriegums | V~ 100–240 | |
| Frekvence | Hz 50/60 | |
| Akumulatora uzlādes spriegums | V= 7,5 | |
| Uzlādes strāva | A | 1,0 |
| Pieļaujamais uzlādes temperatūras diapazons | °C 0–45 | |
| Uzlādes ilgums | st. 14 | |
| Akumulatora elementu skaits | 2 | |
| Nominālais spriegums (Akumulatori) | V= 2 x 1,2 | |
| Svars atbilstoši EPTA-Procedure 01/2003 | kg 0,2 | |
| Elektroaizsardzības klase | ☐/II | |
410 | Latviešu
Informācija par troksni
Rotācijas lāzers
Mērijumi ir veikti atbilstoši standartam EN 60745. Mērinstrumenta radītā pēc raksturlīknes A izsvērtā trokšņa skaņas spiediena līmeņa tipiskā vērtība nepārsniedz 70 dB(A).
Lāzera starojuma uztvērējs
Pēc raksturlīknes A izsvērtais tonālā signāla radītā skaņas spiediena līmenis viena metra attālumā sasniedz 95 dB(A).
Netuviniet mērinstrumentu ausīm!
Atbilstības deklarācija CE
Rotācijas lāzers/uzlādes ierīce. Mēs ar pilnu atbildību paziņojam, ka sadalā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 61010-1, EN 60825-1 (mēriekārtas) un EN 60950-1 (akumulatora uzlādes ierīces), kā arī direktīvām 2006/95/EK, 2004/108/EK, 98/37/EK (līdz 28.12.2009) un 2006/42/EK (no 29.12.2009).
Tehniskais pamatojums no: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
CE 08
Rotācijas lāzera elektrobarošana
Darbs ar baterijām vai akumulatoriem
Lietojiet vienīgi sārma-mangāna baterijas vai akumulatorus.
Lai iznemtu bateriju nodalijumu 14, pagrieziet fiksatoru 15 stāvokli un izvelciet bateriju nodalijumu.
levietojot mērinstrumentā baterijas, ievērojiet pareizu pievienošanas polaritāti, kas parādīta bateriju nodalījumā.
Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.
lebīdiet bateriju nodalījumu 14 un pagrieziet fiksatoru 15 stāvoklī
Ja baterijas ir ievietotas nepareizi, mērinstrumentu nevar ieslēgt. Šādā gadījumā ievietojiet baterijas, ievērojot pareizu polaritāti.
Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot baterijas, tās var korodēt un izlādēties.
Darbs ar akumulatoru bateriju
Pirms mērinstrumenta lietošanas pirmo reizi uzlādējiet akumulatoru bateriju 13. Akumulatoru bateriju var uzlādēt vienīgi ar šim nolūkam paredzētu uzlādes ierīci 21.
▶ Pievadiet uzlādes ierīcei pareizu barojošo spriegumu! Spriegumam barojošajā elektrotiklā jāatbilst uzlādes ierīces markējuma plāksnītē uzrādītajai sprieguma vērtībai. Uzlādes ierīces, kas paredzētas 230 V spriegumam, var darboties arī no 220 V elektrotikla.
Pievienojiet Jūsu valstī izmantojamajam elektrotiklam piemērotu kontaktdakšu 22 uzlādes ierīcei 21 un piespiediet kontaktdakšu, līdz tā fiksējas.
Pievienojiet uzlādes ierīces kontaktspraudni 23 akumulatoru baterijas kontaktligzdai 17. Pievienojiet uzlādes ierīci elektrotikla kontaktligzdai. Pilnīgi iztukšotas akumulatoru baterijas uzlādei
Latviešu | 411
nepieciešamas aptuveni 14 stundas. Uzlādes ierīce un akumulatoru baterija ir nodrošinātas pret pārāk ilgu uzlādi.
Jauna vai ilgāku laiku nelietota akumulatoru baterija sasniedz pilnu ietilpību aptuveni pēc 5 uzlādes/izlādes cikliem.
Nemēginiet uzlādēt akumulatoru bateriju 13 ik reizi pēc lietošanas, jo tā samazinās baterijas ietilpība. Uzlādējiet akumulatoru bateriju tikai tad, ja uzlādes pakāpes indikators 12 mirgo vai deg pastāvīgi.
Ja ievērojami samazinās mērinstrumenta darbības laiks starp izlādēm, tas nozīmē, ka akumulatoru baterija ir nolietojusies un to nepieciešams nomainīt.
Ja akumulatoru baterija ir izlādējusies, mērinstrumentu var darbināt arī no uzlādes ierīces 21 kas pievienota elektrotiklam. Šim nolūkam vispirms izslēdziet mērinstrumentu un laujiet akumulatoru baterijai aptuveni 10 minūtes uzlādēties, tad, neatvienojot uzlādes ierīci no elektrotikla, ieslēdziet mērinstrumentu un turpiniet darbu.
Lai nomainītu akumulatoru bateriju 13, pagrieziet fiksatoru 16 stāvokli un izvelciet akumulatoru bateriju 13.
levietojiet jaunu akumulatoru bateriju un pagrie- ziet fiksatoru 16 stāvoklī
▶ Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā akumulatoru bateriju. Ilgstoši uzglabājot akumulatoru bateriju, tā var korodēt un izlādėties.
Uzlādes pakāpes indikators
Ja uzlādes pakāpes indikators 12 sāk mirgot sarkanā krāsā, mērinstrumentu var lietot vēl aptuveni 2 stundas.
Ja uzlādes pakāpes indikators 12 pastāvīgi iedegas sarkanā krāsā, turpināt darbu ar mērinstrumentu vairs nav iespējams. Aptuveni pēc 1 minūtes mērinstruments automatiski izslēdzas.
Lāzera starojuma uztvērēja elektrobarošana
Lietojiet tikai sausās sārma-mangāna baterijas.
Pabīdiet uz āru baterijas nodalījuma vāciņa fiksatoru 24 un atveriet baterijas nodalījuma vāciņu 34.
levietojot bateriju, ievērojiet pareizu pievienošanas polaritāti, kas parādīta baterijas nodalījumā.
Pēc baterijas indikatora b parādīšanās uz displeja 32 mērinstrumentu var lietot vēl aptuveni 3stundas.
▶ Ja lāzera starojuma uztvērējs ilgāku laiku netiek lietots, izņemiet no tā bateriju. Ilgstoši uzglabājot bateriju, tā var korodēt un izlādēties.
Lietošana
Rotācijas lāzera iedarbināšana
Nepieļaujiet stipru triecienu iedarbošanos uz mērinstrumentu vai tā krišanu. Ja mērinstruments ir saņēmis stipru triecienu, pirms darba turpināšanas vienmēr jāveic tā precizitātes pārbaude (skatīt sadalu „Rotācijas lāzera precizitāte“ lappusē 415).
▶ Nepakļaujiet instrumentu Įoti augstas vai Įoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Pie straujām temperatūras izmaiņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti.
412 | Latviešu
Mērinstrumenta uzstādīšana
Horizontāls
stāvoklis
Vertikāls
stāvoklis
Novietojiet mērinstrumentu uz stabila pamata horizontālā vai vertikālā stāvoklī, nostipriniet to uz statīva 48 vai uz turētāja stiprināšanai pie sienas 43.
Mērinstrumentam piemīt ľoti augsta pašizlīdzināšanās precizitāte, tāpēc tas ir ľoti jūtīgs pret satricinājumiem un stāvokļa izmainām. Tāpēc, lai izvairītos no darba pārtraukumiem mērinstrumenta pašizlīdzināšanās dēļ, nodrošiniet tā atrašanos stabilā stāvoklī.
leslēgšana un izslēgšana
▶ Nevërsiet lăzera staru citu personu vai dzivnieku virzienă (īpaši šo būtņu acu augstumā) un neskatieties lăzera starā (arī no liela attāluma). Tūlīt pēc ieslēgšanas mēr-instruments izstrādā vertikālu staru 9 un kustīgu horizontālu lăzera staru 6.
Lai ieslēgtu mērinstrumentu, īslaicīgi nospiediet tā ieslēgšanas/izslēgšanas taustiņu 4. Uz īsu brīdi iedegas indikatori 1, 3 un 12. Tūlīt pēc ieslēgšanas mērinstruments uzsāk automatātisku pašizlīdzināšanos. Pašizlīdzināšanās laikā automatātiskās izlīdzināšanās indikators 3 mirgo zaļā krāsā un lāzera stars mirgo punkta režīmā.
Pēc pašizlīdzināšanās beigām automatīskās izlīdzināšanās indikators 3 pastāvīgi iedegas zaļā krāsā un lāzera stars tiek izstarots pastāvīgi. Pēc pašizlīdzināšanās beigām mērinstruments automatīiski pāriet rotācijas režīmā.
Lietojot darba režima izvēles taustinus 5 un 11, jau pašizlīdzināšanās laikā iespējams izvēlēties darba režimu (skatīt sadaju „Rotācijas lāzera darba režīmi“ lappusē 412). Šādā gadījumā tūlit pēc pašizlīdzināšanās beigām mērinstruments pāriet izvēlētajā darba režimā.
Lai izslēgtu mērinstrumentu, vēlreiz nospiediet tā ieslēgšanas/izslēgšanas taustiņu 4.
Lai taupītu baterijas, mērinstruments automātiski izslēdzas, ja tā noliece pārsniedz pašizlīdzināšanās diapazonu ilgāk, nekā 2 stundas, vai arī tā triecienu brīdinājuma ierīce ir nostrādājusi ilgāk, nekā 2 stundas (skatīt sadalu „Rotācijas lāzera automātiskā izlīdzināšanās“ lappusē 414). Šādā gadījumā nedaudz izmainiet mērinstrumenta stāvokli un no jauna to ieslēdziet.
Rotācijas lāzera darba režīmi
Apskats
Mērinstruments spēj darboties jebkurā no trim darba režīmiem, atrodoties gan horizontālā, gan arī vertikālā stāvokli.
Rotācijas režīms
Rotācijas režims ir īpaši ieteicams tad, ja darbam tiek izmantots lāzera starojuma uztvērējs. Lietotājs var izvēlēties dažādas lāzera stara rotācijas ātruma vērtības.
Taisnes režims
Šajā režīmā kustīgais lāzera stars pārvietojas noteikta izvērses lenka robežās. Tā rezultātā lāzera stara redzamība ir labāka, nekā rotācijas režimā. Lietotājs var izvēlēties dažādas lāzera stara izvērses lenka vērtības.
Punkta režims
Šajā režīmā tiek nodrošināta vislabākā lāzera stara redzamība. Tajā iespējams veikt vienkāršākās izlīdzināšanas operācijas, piemēram, augstuma atzīmju pārnešanu vai iezīmēto līniju pārbaudi.
Rotācijas režims (150/300/600 min. ^-1 )
Pēc ieslēgšanas mērinstruments pāriet rotācijas režīmā un darbojas ar vidēju stara rotācijas ātrumu.
Lai no taisnes režimā pārietu rotācijas režimā, nospiediet taustiņu pārejai rotācijas režimā 5. Pēc pārejas rotācijas režimā lāzera stars pārvietojas ar vidēju rotācijas ātrumu.
Latviešu | 413
Lai izmainītu lāzera stara rotācijas ātrumu, atkārtoti nospiediet taustiņu pārejai rotācijas režīmā 5, līdz tiek sasniegts vēlamais stara rotācijas ātrums.
Izmantojot darbam lāzera starojuma uztvērēju, jāizvēlas lielākā stara rotācijas ātruma vērtība. Lai uzlabotu lāzera stara redzamību, strādājot bez lāzera starojuma uztvērēja, samaziniet stara rotācijas ātrumu un lietojiet lāzera skatbrilles 42.
Taisnes režims un punkta režims (10°/25°/35°, 0°)
Lai pārietu taisnes režimā vai punkta režimā, nospiediet taustiņu pārejai taisnes režimā 11. Pēc pārejas taisnes režimā lāzera stars pārvietojas ar mazāko izvērses lenķi.
Lai izmainītu lāzera stara izvērses leŋki, atkārtoti nospiediet taustiņu pārejai taisnes režimā 11. Lāzera stara izvērses leŋki var palielināt divās pakāpēs, pie tam atbilstoši katrai izvērses leŋka pakāpei pieaug arī lāzera stara rotācijas ātrums. Trešo reizi nospiežot taustiņu pārejai taisnes režimā 11, mērinstruments pēc neliela pēcsvārstību perioda pāriet punkta režimā. Vēlreiz nospiežot taustiņu 11, mērinstruments no jauna pāriet taisnes režimā, darbojoties ar mazāko izvērses leŋki.
Piezime. Inerces dēl lāzera stara atrašanās vieta līnijas gala punktos var nedaudz dreifēt.
Lai lāzera stara veidoto līniju vai punktu pārvietotu rotācijas plaknes ietvaros, ar roku pagrie-ziet rotācijas galvu 10 vēlamajā stāvoklī vai ari lietojiet tālvadības pulti 46.
Rotācijas plaknes pārvietošana, mērinstrumentam atrodoties vertikālā stāvokli
Mērinstrumentam darbojoties vertikālā stāvoklī, lāzera stara veidoto punktu, līniju vai rotācijas plakni ar tālvadības pults 46 palīdzību var griezt ap vertikālu asi. Sīkāk par to var izlasīt tālvadības pults lietošanas pamācībā.
Lāzera starojuma uztvērēja iedarbināšana
▶ Sargājiet lāzera starojuma uztvērēju no mitruma.
Nepakļaujiet lāzera starojuma uztvērēju ħoti augstas vai ħoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet to uz ilgāku laiku automašinā. Pie straujām temperatūras izmaiņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet lāzera starojuma uztvērēja lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz lāzera starojuma uztvērēju var nelabvēlīgi ietekmēt tā precizitāti.
Novietojiet lāzera starojuma uztvērēju vismaz 50 cm attālumā no rotācijas lāzera. Nostādiet lāzera starojuma uztvērēju tā, lai lāzera stars varētu sasniegt tā uztveršanas lauku 31. Pārslē-dziet rotācijas lāzeru darbam ar lielāko stara rotācijas ātrumu.
leslēgšana un izslēgšana
leslēdzot lāzera starojuma uztvērēju, tas izstrādā skaļu tonālo signālu. Tāpēc lāzera starojuma uztvērēja ieslēgšanas brīdī netuviniet to ausīm vai arī citām tuvumā esošajām personām. Skaļš tonālais signāls var izraisīt dzirdes traucējumus.
Lai ieslēgtu lāzera starojuma uztvērēju, nospiediet tā ieslēgšanas/izslēgšanas taustīņu 26. Noskan divi tonālie signāli un uz displeja īslaicīgi parādās visi indikācijas elementi.
Lai izslēgtu lāzera starojuma uztvērēju, vēlreiz nospiediet tā ieslēgšanas/izslēgšanas taustiņu 26. Ja aptuveni 10 minūtes netiek nospiests neviens no lāzera starojuma uztvērēja taustiņiem un tā uztveršanas lauku 31 10 minūšu laikā nešķērso lāzera stars, lāzera starojuma uztvērējs automātiski izslēdzas, šādi taupot baterijas. Lāzera starojuma uztvērējam izslēdzoties, tas izstrādā tonālo signālu.
414 | Latviešu
Vidus stāvokļa indikācijas precizitātes izvēle
Ar taustina 27 palīdzību lietotājs var izvēlēties, ar kādu precizitāti lāzera stara atrašanās uz mēinstrumenta uztveršanas lauka tiks fiksēta kā „vidus“ stāvoklis:
- ar „augstu“ precizitāti (uz displeja ir redzams indikators f),
- ar „vidēju“ precizitāti (uz displeja ir redzams indikators a).
Izmainot precizitātes iestādījumus, mērinstruments izstrādā tonālu signālu.
Pēc lāzera starojuma uztvērēja ieslēgšanas tā precizitāte vienmēr atbilst iestādījumam „vidēja“.
Virziena indikatori
Ar apakšējā virziena indikatora g, vidus stāvokļa indikatora e un augšējā virziena indikatora c (lāzera starojuma uztvērēja priekšpusē un mugurpusē) palīdzību tiek parādīta vieta, kurā kustīgais lāzera stars šķērso uztveršanas lauku 31. Lāzera stara nonākšanu uztveršanas laukā var noteikt ari ar tonālā signāla palīdzību (skatīt sadalu „Tonālā signāla izmantošana lāzera stara stāvokļa noteikšanai“ lappusē 414).
Lāzera starojuma uztvērējs atrodas pārāk
zemu: uztveramajam lāzera staram šķērsojot uztveršanas lauka 31 augšējo daļu, uz displeja parādās apakšējais virziena indikators g. Ja šajā laikā ir ieslēgts tonālais signāls, skan lēni mainīga tonālo signālu secība.
Šādā gadījumā pārvietojiet lāzera starojuma uztvērēju augšup, kurp norāda virziena indikatora bulta. Lāzera stara škērsošanas vietai tuvojoties vidus stāvokļa atzīmei 30, uz displeja ir redzama tikai virziena indikatora g bultas smaile.
Lāzera starojuma uztvērējs atrodas pārāk
augstu: uztveramajam lāzera staram škērsojot uztveršanas lauka 31 apakšējo daļu, uz displeja parādās augšējais virziena indikators c.
Ja šajā laikā ir ieslēgts tonālais signāls, skan ātri mainīga tonālo signālu secība.
Šādā gadījumā pārvietojiet lāzera starojuma uztvērēju lejup, kurp norāda virziena indikatora bulta. Lāzera stara škērsošanas vietai tuvojoties vidus stāvokļa atzīmei 30, uz displeja ir redzama tikai virziena indikatora c bultas smaile.
Lāzera starojuma uztvērējs atrodas vidū: uztveramajam lāzera staram škērsojot uztveršanas lauku 31 vidus stāvokļa atzīmes 30 līmenī, uz displeja parādās vidus stāvokļa indikators e. Ja šajā laikā ir ieslēgts tonālais signāls, tas skan pastāvīgi.
Tonālā signāla izmantošana lāzera stara stāvokļa noteikšanai
Lāzera stara augstuma noteikšanai attiecībā pret mērinstrumenta uztveršanas lauku 31 var izmantot arī tonālo signālu.
Pēc lāzera starojuma uztvērēja ieslēgšanas tonālais signāls vienmēr ir izslēgts.
leslēdzot tonālo signālu, var izvēlēties divas skaluma vērtības.
Lai ieslēgtu tonālo signālu vai izmainītu tā skalumu, nospiediet tonālā signāla ieslēgšanas taustiņu 28, līdz uz displeja klūst redzams indikators, kas atbilst vēlamajam signāla skalumam. Ja ir izvēlēts vidējs tonālā signāla skalums, tonālā signāla indikators d uz displeja mirgo; pie liela tonālā signāla skaluma šis indikators ir redzams pastāvīgi, bet pie izslēgta tonālā signāla indikators izzūd no displeja.
Rotācijas lāzera automātiskā izlīdzināšanās
Apskats
Péc ieslēgšanas mērinstruments uzsāk pašizlī-dzināšanās operāciju, kuras laikā tas automā-tiski uzmeklē horizontālu vai vertikālu stāvokli. Mainot stāvokli no horizontāla uz vertikālu, izslē-dziet mērinstrumentu, tad izmainiet tā stāvokli un no jauna ieslēdziet.
Pēc ieslēgšanas mērinstruments izmēra nolieci no horizontāla vai vertikāla stāvokļa un automātiski veic pašizīldzināšanos, kompensējot šo nolieci aptuveni 8 % (±0,8 m/10 m) robežās.
Ja pēc mērinstrumenta ieslēgšanas vai stāvokļa maiņas tā noliece pārsniedz 8 %, pašizlīdzināšanās nav iespējama. Šādā gadījumā lāzera stars pārtrauc rotēt un sāk mirgot, un automatiskās izlīdzināšanās indikators 3 pastāvīgi iedegas sarkanā krāsā. Nedaudz izmainiet mērinstrumenta stāvokli un nogaidiet, līdz beidzas
Latviešu | 415
pašizlīdzināšanās process. Ja mērinstrumenta stāvoklis netiek izmainīts, pēc 2 minūtēm automatīiski izslēdzas lāzera stars, bet pēc 2 s t u n d ā m – pats mērinstruments.
Ja mērinstruments ir izlīdzinājies, tas pastāvīgi pārbauda, vai atrodas horizontālā vai vertikālā stāvoklī. Ja tiek izmainīts mērinstrumenta stāvoklis, tas automātiski veic pašizlīdzināšanos. Lai izvairītos no mērijumu klūdām, pašizlīdzināšanās laikā lāzera stars pārtrauc rotēt un sāk mirgot, un automātiskās izlīdzināšanās indikators 3 mirgo zaļā krāsā.
Ja triecienu brīdinājuma funkcija pēc iedarbošanās netiek aktivizēta, nospiežot taustiņu 2, pēc 2 minūtēm automatiski izslēdzas lāzera stars, bet pēc 2 stundām – pats mērinstruments.
Lai izslēgtu triecienu brīdinājuma funkciju, vienreiz nospiediet triecienu brīdinājuma taustiņu 2 bet tad, ja ir iedarbojusies triecienu brīdinājuma ierīce (triecienu brīdinājuma indikators 1 mirgo sarkanā krāsā), nospiediet to divreiz. Izslēdzot triecienu brīdinājuma funkciju, izdziest triecienu brīdinājuma indikators 1.
Triecienu brīdinājuma funkcija
Mērinstruments ir apgādāts ar triecienu brīdinājuma ierīci, kas iedarbojas mērinstrumenta stāvokļa maiņas, tā satricinājuma vai pamatnes vibrācijas gadījumā, novēršot izlīdzināšanos nepareizā stāvoklī un līdz ar to ari klūdainu augstuma iezīmju rašanos.
Lai ieslēgtu triecienu brīdinājuma funkciju, nospiediet triecienu brīdinājuma taustiņu 2. Līdz ar to triecienu brīdinājuma indikators 1 pastāvīgi iedegas zaļā krāsā, un pēc 30 sekundēm aktivizējas triecienu brīdinājuma funkcija.
Ja mērinstrumenta stāvokļa maiņas laikā tā noliece pārsniedz pašizlīdzināšanās diapazona robežas vai tiek registrēts stiprs satricinājums, iedarbojas triecienu brīdinājuma ierīce. Šādā gadījumā lāzera stars pārtrauc rotēt un sāk mirgot, automatīiskās izlīdzināšanās indikators 3 izdziest un triecienu brīdinājuma indikators 1 mirgo sarkanā krāsā. Pašreizējais darba režīms tiek fiksēts mērinstrumenta atmiņā.
Ja ir iedarbojusies triecienu brīdinājuma ierīce, nospiediet triecienu brīdinājuma taustinu 2. Triecienu brīdinājuma funkcija no jauna aktivizējas un mērinstruments sāk pašizlīdzināšanos.
Pēc mērinstrumenta pašizlīdzināšanās (izlīdzināšanās indikators 3 pastāvīgi iedegas zaļā krāsā) tas pāriet darba režimā, kas ir fiksēts mērinstrumenta atmiņā. Ar atskaites punkta palīdzību pārbaudiet lāzera stara augstumu un vajadzības gadījumā to korigējiet.
Rotācijas lāzera precizitāte
Faktori, kas ietekmē precizitāti
Lāzera stara limena precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients, kas veidojas zemes tuvumā.
Lāzera stara noliece klūst manāma, ja attālums no mērinstrumenta pārsniedz 20 m, bet 100 m attālumā stara noliece nereti 2–4 reizes pārsniedz nolieci, kas pastāv 20 m attālumā.
Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostiprina uz statīva. Bez tam jäcenšas uzstādīt mērinstrumentu darba virsmas vidū.
Mērinstrumenta precizitātes pārbaude
Bez ārējo faktoru iedarbības lāzera stara nolieci var izraisīt arī citi faktori, kas saistīti ar pašu mērinstrumentu (piemēram, kritiens vai spēcīgs trieciens). Tāpēc ik reizi pirms darba jāpārbauda mērinstrumenta precizitāte.
Precizitātes pārbaudei jāizvēlas brīva telpa ar cietu, līdzenu pamatu un 20 m lielu attālumu starp divām sienām A un B. Kontrolmērijumi veicami, mērinstrumentam atrodoties horizontālā stāvoklī, tie jāveic abos virzienos pa abām (X un Y) asīm (kopā 4 mērijumi).
416 | Latviešu
- Nostipriniet mērinstrumentu horizontālā stāvoklī sienas A tuvumā uz statīva 48 (papild-piederums) vai novietojiet to uz cieta, līdzena pamata. leslēdziet mērinstrumentu.
- Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināšanās process.
- Attālums d starp abiem uz sienas A atzīmēta- jiem punktiem 1 un Ⅲ ir vienāds ar lāzera stara nolieci mērinstrumenta asij un virzie- nam, kurā ir veikts mērijums.
Līdzīgā veidā veiciet mērījumus pārējiem trim asu virzieniem. Šim nolūkam pirms katra mērījuma pagrieziet mērinstrumentu par 90°.
Ja mērišanas attālums ir 2 x 20 m = 40 m, maksimālā pieļaujamā stara noliece ir 40 m x ±0,1 mm/m = ±4 mm.
Tas nozimē, ka starpība d starp punktiem 1 un III katram no četriem mērišanas virzieniem nedrīkst pārsniegt 4 mm.
Ja maksimālā stara noliece kādam no mērišanas virzieniem pārsniedz minēto vērtību, mērinstruments jānogādā pārbaudei firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.
Norādījumi darbam ar rotācijas lāzeru
Objektu markešanu vienmēr veiciet at-bilstoši lāzera stara projekcijas apla viduspunktam. Lāzera stara veidotā projekcijas apla izmēri mainās līdz ar attālumu no lāzera.
Lāzera skatbrilles (papildpiederums)
Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.
▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles un kā aizsargbrilles, vadot satiksmes li-dzekļus. Lāzera skatbrilles nenodrošina piln-vērtīgu acu aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.
Darbs ar tâlvadîbas pulti (papildpiederums)
Nospiežot kādu no mērinstrumenta vadības taustiniem, var tikt traucēts tā izlīdzinājums, kā rezultātā lāzera stara rotācija uz isu brīdi apstājas, mērinstrumentam uzsākot pašizlīdzināšanās operāciju. No šādas parādības var izvairīties, mērinstrumenta vadībai izmantojot tālvadības pulti 46.
Tālvadības signālu uztveršanas lēcas 7 ir izvietotas trijās mērinstrumenta pusēs, tai skaitā arī virs vadības panela mērinstrumenta priekšpusē.
Darbs ar statīvu (papildpiederums)
Mērinstruments ir apgādāts ar 5/8" vītni, ar kuras palīdzību tas ir nostiprināms uz statīva horizontālā stāvokli. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne 18 atrastos pret statīva 5/8" skrūvi, un ar to stingri pieskrūvējiet mērinstrumentu pie statīva.
Izmantojot statīvu 48 kura centrālais stienis ir apgādāts ar milimetru skalu, lāzera stara augstu-mu var iestādīt tieši.
Darbs ar turētāju stiprināšanai pie sienas (papildpiederums) (skatīt attēlu C)
Mērinstrumentu var nostiprināt arī uz turētāja stiprināšanai pie sienas 43. Lietojot mērinstrumentu horizontālā stāvoklī, to ar turētāja palīdzību var nostiprināt un darbināt jebkurā vēlamajā augstumā. Lietojot mērinstrumentu vertikālā stāvoklī, to var nostiprināt uz statīva 48, kas apgādāts ar 5/8" stiprinājuma skrūvi.
Darbs ar griestu mērplāksni (skatīt attēlu C)
Griestu mērplāksni 45 var lietot vienkāršākajām izlīdzināšanas operācijām, piemēram, augstuma izlīdzināšanai, ierīkojot piekārtos griestus. Ar magnētiskā turētāja palīdzību nostipriniet griestu mērplāksni uz kādas nesošas virsmas.
Griestu mērplāksnes atstarojošā puse uzlabo lāzera stara redzamību nelabvēligos apgaismojuma apstāklos, bet caur tās caurspīdīgo pusi lāzera stars ir izškirams arī no mugurpuses.

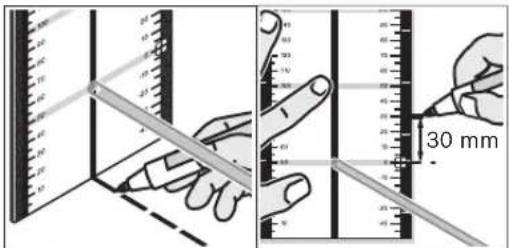

Darbs ar mērplāksni (papildpiederums)
Lietojot mērplāksni 44, ar mērinstrumenta palī-dzību var izdarīt atzīmes uz grīdas vai ari pārnest tās uz sienas lāzera stara augstumā.
Izmantojot mērplāksnes kvadrātisko nullauku un skalu, iespējams izmērit un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzīmēt citās mērka vietās. Šādi nav nepieciešama mērinstrumenta augstuma precīza iestādīšana atbilstoši marķešanas augstumam.
Lai uzlabotu lāzera stara redzamību lielā attā-lumā vai spilgtā saules gaismā, mērplāksnes 44 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novēro-tājs skatās uz mērplāksni paralēli staram.

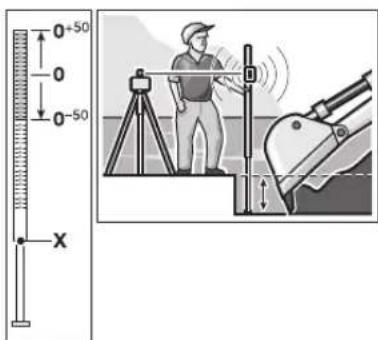

Darbs ar mērlisti (papildpiederums) (skatīt attēlu J)
Pārbaudot līmeņus vai iezīmējot slīpumu, ieteicams izmantot mērlīsti 38 kopā ar lāzera starojuma uztvērēju.
Norādījumi darbam ar lāzera starojuma uztvērēju
Markēšana
Lāzera stara augstumu var markēt pret vidus stāvokļa atzīmi 30 lāzera starojuma uztvērēja labajā un kreisajā pusē, ja stars šķērso mēr instrumentu tā uztveršanas lauka 31 vidū. Vidus stāvokļa atzīme atrodas 45 mm attālumā no lāzera starojuma uztvērēja augšējās malas.
Izlīdzināšana ar līmeņrāža palīdzību
Ar limenrāža 25 palīdzību lāzera starojuma uztvērēju var izlīdzināt tā, lai tas atrastos vertikālā (stateniskā) stāvoklī. Ja lāzera starojuma uztvērējs ir novietots škībi, ar tā palīdzību veikto mērijumu rezultāti var būt klūdaini.
Nostiprināšana ar turētāju (skatīt attēlu A)
Ar turētāja 40 palīdzību lāzera starojuma uztvērēju var nostiprināt uz celtniecības lāzera mērlistes 38 (papildpiederums) vai arī uz cita līdzīga priekšmeta, kura platums nepārsniedz 65 mm.
Stingri nostipriniet turētāju 40, ieskrūvējot stiprinošo skrūvi 39 lāzera starojuma uztvērēja mugurpusē izvietotajā stiprinājuma vītnē 33.
Atskrūvējiet fiksējošo skrūvi 36, uzbīdiet turētāju, piemēram, uz celtniecības lāzera mērlīstes 38 un no jauna stingri pieskrūvējiet fiksējošo skrūvi 36.
Ar līmeņrāža 41 palīdzību turētāju 40 var izlīdzīnāt, piešķirot tam vertikālu (statenisku) stāvokli.
Turētāja augšējā mala 37 atrodas vienādā augstumā ar viduspunkta atzīmi 30, tāpēc to var izmantot lāzera stara augstuma markešanai.
Stiprināšana ar magnētiskās plāksnes palīdzību (skatīt attēlu B)
Ja nav nepieciešams loti noturīgs stiprinājums, lāzera starojuma uztvērēja augšējo plakni var piestiprināt pie tērauda konstrukciju virsmas ar magnētiskās plāksnes 29 palīdzību.
Darba operāciju piemēri
Augusta iezimēšana un pārbaude (skatīt attēlu D)
Novietojiet mērinstrumentu horizontālā stāvoklī uz cieta, līdzena pamata vai nostipriniet to uz statīva 48 (papildpiederums).
Strādājot ar statīvu: iestādiet lāzera staru vēla-majā augstumā. Tad pārnesiet šo augstumu uz mērka vietu.
Strādājot bez statīva: ar mērplāksnes 44 palīdzību nosakiet augstuma starpību starp lāzera staru un augstuma atzīmi atskaites punktā. Tad pārnesiet izmērīto augstuma starpību uz mērka vietu vai ari pārbaudiet augstuma atzīmes pareizību.
Latviešu | 419
Vertikālā stara paralēlā izlidzināšana un taisna leŋka iezimēšana (skatīt attēlu E)
Ja nepieciešams iezīmēt taisnu lenķi vai šķērs-sienu novietojumu, vertikālais lāzera stars 9 jāizlīdzina tā, lai tas būtu paralēls atskaites līnijai (piemēram, sienai), t.i., lai tas atrastos vienādā attālumā no šīs līnijas.
Šim nolūkam novietojiet mērinstrumentu vertikālā stāvoklī un izlīdziniet lāzera staru tā, lai tas būtu aptuveni paralēls atskaites līnijai.
Lai panāktu precīzu lāzera stara izlīdzinājumu, ar mērplāksnes 44 palīdzību izmēriet attālumu starp vertikālo staru un atskaites līniju mērinstrumenta tiešā tuvumā. Tad izmēriet attālumu starp vertikālo staru un atskaites līniju pēc iespējas tālāk no mērinstrumenta. Pārvietojiet vertikālo staru tā, lai tas atrastos vienādā attālumā no atskaites līnijas gan mērinstrumenta tiešā tuvumā, gan arī maksimālā attālumā no tā. Taisno leŋki veido vertikālais stars 9 un kustīgais lāzera stars 6.
Perpendikulāras vai vertikālas plaknes iezīmēšana (skatit attēlu F)
Lai iezīmētu perpendikulāru vai vertikālu plakni, novietojiet mērinstrumentu vertikālā stāvoklī. Ja vertikālajai plaknei jāveido taisns leņķis attiecībā pret kādu atskaites līniju (piemēram, sienu), izlīdziniet vertikālo staru 9 attiecībā pret šo atskaites līniju.
lezimējiet perpendikulāro plakni ar kustīgā lāzera stara 6 palīdzību.
Darbs bez lāzera starojuma uztvērēja (skatīt attēlu G)
Labvēlīgos apgaismojuma apstāklos (piemēram, tumšas telpās) vai nelielā attālumā var strādāt, neizmantojot lāzera starojuma uztvērēju. Lai uzlabotu lāzera stara redzamību, izvēlieties līnijas darba režimu vai arī izvēlieties punkta darba režimu un ar roku grieziet mērinstrumenta rotācijas galvu 10, līdz lāzera stars pārvietojas uz mērka vietu.
Darbs ar lāzera starojuma uztvērēju (skatīt attēlu H)
Lai atvieglotu lāzera stara atklāšanu, strādājot nelabvēlīgos apgaismojuma apstāklos (piemēram, gaišās telpās vai tiešos saules staros), kā arī lielā attālumā, izmantojiet lāzera starojuma uztvērēju. Strādājot ar lāzera starojuma uztvērēju, darbiniet lāzeru rotācijas režimā ar vislielāko rotācijas ātrumu.
Mērišana lielā attālumā (skatīt attēlu I)
Lai atvieglotu lāzera stara atklāšanu lielā attā-lumā, izmantojiet lāzera starojuma uztvērēju. Lai samazinātu traucējošo faktoru ietekmi, mēr-instrumentam vienmēr jāatrodas darba virsmas vidū un jābūt nostiprinātam uz statīva.
Darbs ārpus telpām (skatīt attēlu J)
Strādājot ārpus telpām, vienmēr jālieto lāzera starojuma uztvērējs.
Strādājot vietās ar nedrošu vai nestabilu pamatu, nostipriniet mērinstrumentu uz statīva 48. Lai novērstu pamata pārvietošanās vai satricinājumu ietekmi uz mērījumu rezultātiem, aktivizējiet mērinstrumenta triecienu brīdinājuma funkciju.
420 | Latviešu
Pārskats par indikācijas elementiem
| Lāzera stars | Lāzera stara rotācija* | zaļš sar-kans | zaļš sar-kans | |
| Mērinstrumenta ieslēgšana(1 s pašpārbaude) ● | ● | ● | ||
| Sākotnējā vai turpmākā pašizlīdzināšanās 2x/s ○ | 2x/s | |||
| Mērinstruments izlīdzināts/gatavs darbam ● | ● | ● | ||
| Pārsniegts pašizlīdzināšanās diapazons 2x/s ○ | ● | |||
| Triecienu brīdinājuma funkcija aktivizēta ● | ||||
| Triecienu brīdinājuma ierīce ir iedarbojusies | 2x/s | ○ | 2x/s | |
| Baterijas spriegums ≤2 stundu darbam | 2x/s | |||
| Baterija ir tukša ○ | ○ | ● | ||
| * talsnes un rotācijas režimā | ||||
| 2x/s | Mirgošanas frekvence (divreiz sekundē) | |||
| ● | Funkcija darbojas pastāvīgi | |||
| ○ | Funkcija ir apturēta | |||
Apkalpošana un apkope
Apkalpošana un tirišana
Uzturiet tīru rotācijas lāzeru, uzlādes ierīci un lāzera starojuma uztvērēju.
Neiegremdējiet rotācijas lāzeru, uzlādes ierīci un lāzera starojuma uztvērēju ūdenī vai citos škidrumos.
Apslaukiet izstrādājumu korpusu ar mitru, mīkstu lupatiņu. Nelietojiet izstrādājumu apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos šķīdinātājus.
Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūkas virsmas un sekojiet, lai uz tām neveidotos nosēdumi.
Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, rotācijas lāzers, uzlādes ierīce un lāzera starojuma uztvērējs tomēr sabojājas, nepieciešamais remonts jāveic Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.
Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti uzrādīt desmitzīmju pasūtījuma numuru, kas norādīts uz rotācijas lāzera, uzlādes ierīces un lāzera starojuma uztvērēja marķējuma plāksnītes.
Tehniskā apkalpošana un konsultācijas klientiem
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Dzelzavas ielā 120 S
LV-1021 Rīga
Tālr.: + 371 67 14 62 62
Telefakss: + 371 67 14 62 63
E-pasts: service-pt@lv.bosch.com
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotais rotācijas lāzers, uzlādes ierīce un lāzera starojuma uztvērējs, kā arī šo izstrādā-jumu piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Tikai ES valstim
Neizmetiet nolietoto rotācijas lāzeru, uzlādes ierīci un lāzera starojuma uztvērēju sadzīves atkritumu tvertnē!
Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolieto-
tajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc, jāizjauc un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori un baterijas
Ni-MH: nikela-metālhidrida
Neizmetiet akumulatorus un baterijas sadzīves atkritumu tvertnē, nemēginiet no tiem atbrīvo-ties, sadedzinot vai nogremdējot ūdenskrātuvē. Akumulatori un baterijas jāsavāc un jānodod otrreizējai pārstrādei vai arī no tiem jāatbrīvojas apkārtējai videi nekaitīgā veidā.
Tikai ES valstim
Saskaņā ar direktīvu 91/157/EEK, bojātie vai no- lietotie akumulatori un baterijas jānodod otrrei- zējai pārstrādei.
Tiesības uz izmaiņām tiek saglabātas.
422 | Lietuviškai
Saugos nuorodos
Rotacinis lazerinis nivelyras
