| Тип продукт | Професионален ротационен лазерен нивелир |
| Марка | Bosch |
| Модел | GRL 150 HV Set 3 |
| Работен обхват (без приемник) | Около 30 m |
| Работен обхват (с приемник LR 1) | До 150 m |
| Точност на нивелиране | < ±0,1 mm/m |
| Обхват на автоматично нивелиране | ±8 % (±5°) |
| Време за нивелиране | 15 s |
| Скорости на въртене | 150 / 300 / 600 об/мин |
| Лазерен клас | 2 (635 nm, < 1 mW) |
| Захранване на лазера | 2 батерии LR20 (D) 1,5 V или 2 NiMH акумулатора 1,2 V (9 Ah) |
| Автономия (батерии) | Около 60 h |
| Автономия (акумулатори) | Около 40 h |
| Работна температура | -10 °C до +50 °C |
| Степен на защита | IP54 (устойчив на прах и водни пръски) |
| Тегло (лазер сам) | 1,8 kg |
| Размери (лазер) | 183 x 170 x 186 mm |
| Лазерен приемник LR 1 | Обхват 150 m, точност ±1 mm (фина) / ±3 mm (средна) |
| Захранване на приемника | 1 батерия 9 V 6LR61 |
| Автономия на приемника | Около 50 h |
| Тегло на приемника | 0,36 kg |
| Зарядно устройство | 100-240 V~, 50/60 Hz, време за зареждане 14 h |
| Основни функции | Автоматично нивелиране, предупреждение за удар, режими въртене / линии / точки, опционално дистанционно управление |
| Поддръжка | Почистване с мека влажна кърпа, без разтворители |
| Безопасност | Лазер клас 2, не гледайте в лъча, използвайте само с аксесоари на Bosch |
| Резервни части / ремонтопригодност | Ремонт само от оторизиран сервиз на Bosch, необходим е номер на артикул |
Често задавани въпроси - GRL 150 HV Set 3 BOSCH
Въпроси на потребители за GRL 150 HV Set 3 BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Лазерен нивелир в PDF формат безплатно! Намерете ръководството си GRL 150 HV Set 3 - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. GRL 150 HV Set 3 на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GRL 150 HV Set 3 BOSCH
Български ...... Страница 328
Srpski....Strana 345
Slovensko....Stran 360
Hrvatski ...... Stranica 375

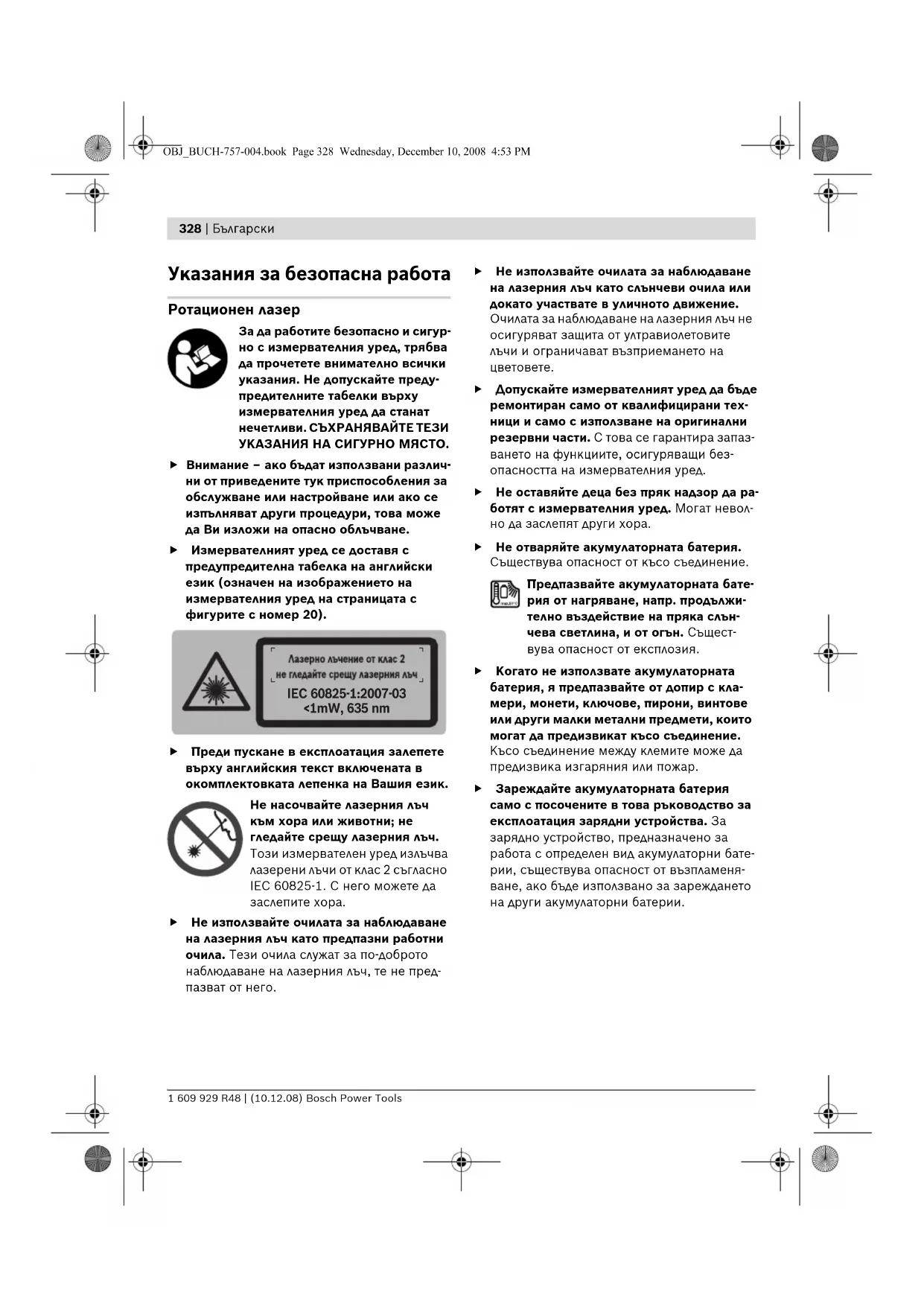

Указания за безопасна работа
Ротационен лазер
За да работите безопасно и сигурно с измервателния уред, трябва да прочетете внимателно всички указания. Не допускайте предупредителните табелки върху измервателния уред да станат нечетливи. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО.
▶ Внимание – ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облаъчване.
▶ Измервателният уред се доставя с предупредителна табелка на английски език (означен на изображението на измервателния уред на страницата с фигурите с номер 20).
Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч. Този измервателен уред излъчва лазерени лъчи от клас 2 съгласно IEC 60825-1. С него можете да заслепите хора.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничиват възприемането на цветовете.
Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Могат неволно да заслепят други хора.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от късо съединение.
Предпазвайте акумулаторната бате- рия от нагряване, напр. продължи- телно въздействие на пряка слън- чева светлина, и от огън. Същест- вува опасност от експлозия.
Когато не използвате акумулаторната батерия, я предпазвайте от допир с кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да предизвикат късо съединение. Късо съединение между клемите може да предизвика изгаряния или пожар.
Зареждайте акумулаторната батерия само с посочените в това ръководство за експлоатация зарядни устройства. За зарядно устройство, предназначено за работа с определен вид акумулаторни батерии, съществува опасност от възпламеняване, ако бъде използвано за зареждането на други акумулаторни батерии.
Зарядно устройство
Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
Предпазвайте зарядното устройство от дъжд и овлажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар.
▶ Не зареждайте със зарядното устройство чужди акумулаторни батерии. Зарядното устройство е подходящо за зареждане само на акумулаторните батерии на Бош, които се използват в ротационния лазер. При зареждането на чужди акумулаторни батерии съществува опасност от пожар и експлозии.
▶ Подържайте зарядното устройство
чисто. Съществува опасност от възникване
на токов удар вследствие на замърсяване
на зарядното устройство.
▶ Винаги преди употреба проверявайте зарядното устройство, захранващия кабел и щепсела. Не използвайте зарядното устройство в случай, че откриете повреди. Не отваряйте зарядното устройство, оставете ремонтите да бъдат извършвани само от квалифицирани техници и с оригинални резервни части. Повреди на зарядното устройство, захранващия кабел или щепсела увеличават опасността от токов удар.
▶ Не поставяйте зарядното устройство на леснозапалима повърхност (напр. хартия, текстил и др.п.) или в леснозапалима среда. Съществува опасност от възникване на пожар вследствие на нагряването на устройството по време на зареждане.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитьт може да предизвика изгаряния на кожата.
Приемник
Оптимална работа с измервателния уред е възможна само ако прочетете цялото ръководство за експлоатация и указанията за работа и спазвате стриктно съдържащите се в тях указания. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО.
Не поставяйте измервателния уред в близост до сърдечни стимулатори. Магнитната плоча 29 генерира поле, което може да наруши дейността на сърдечни стимулатори.
Дръжте измервателния уред на разстояние от магнитни носители на данни и чувствителни към магнитни полета уреди. В резултат на действието на магнитната плоча 29 може да се стигне до необратими загуби на данни.
Функционално описание
Моля, разтворете страницата с изображенията на ротационния лазер, зарядното устройство и лазерния приемник, и ги оставете разгърнати, докато четете ръководството за експлоатация.
Предназначение на уреда
Ротационен лазер
Измервателният уред е предназначен за определяне и проверка на строго хоризонтални строителни линии, вертикали, линии на подравняване и коти.
Зарядно устройство
Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.
Приемник
Уредът е предназначен за бързо откриване на въртящи се лазерни лъчи.
330 | Български
Изобразени елементи
Номерирането на изобразените компоненти се отнася до фигурите на ротационния лазер, зарядното устройство и лазерния приемник на графичните страници.
1 Светодиод шоков датчик
2 Бутон за включване/изключване на антишоковата система
3 Дисплей на системата за автоматично
нивелиране
4 Бутон за включване/изключване на ротационния лазер
5 Бутон за ротационен режим и избор на скоростта на въртене
6 Движещ се лазерен лъч
7 Приемна леща за дистанционното управление
8 Отвор за изходящия лазерен лъч
9 Вертикален лъч
10 Въртяща се глава
11 Бутон за линеен режим и избор на дължината на линията
12 Светодиод за степента на зареденост на акумулаторната батерия
14 Гнездо за батериите
15 Ръкохватка за застопоряване на гнездото за батерии
16 Ръкохватка за застопоряване на акумулаторната батерия*
17 Куплунг за щекера на зарядното устройство*
18 Резбови отвор 5/8" за монтиране към статив
20 Предупредителна табелка за лазерния лъч
22 Щепсел на зарядното устройство*
23 Контактен щекер*
Лазерен приемник\*
24 Бутон за застопоряване на капака на гнездото за батерии
26 Бутон за включване/изключване на лазерния приемник
27 Бутон за настройване на точността на измерване
28 Бутон за звуков сигнал
29 Магнитна плоча
30 Централна маркировка
31 Светочувствително поле
32 Дисплей
33 Гнездо за захвашане на стойка
34 Капак на гнездото за батерии
35 Сериен номер на лазерния приемник
36 Бутон за застопоряване на стойката
37 Горен ръб на стойката
39 Застопоряващ винт на стойката
40 Стойка
41 Либела на стойката
а Символ «средна» точност
b Индикатор за състоянието на батериите
с Стрелка за отклонение нагоре
d Символ за включен звуков сигнал
e Символ център
f Символ «висока» точност
g Стрелка за отклонение надолу
Допълнителни приспособления/резервни части
38 Измервателна летва за строителни лазери*
42 Очила за наблюдаване на лазерния лъч*
43 Стойка за закрепване към стена* (в наличност от средата на 2009)
44 Измервателна плочка с поставка*
45 Измервателна плочка за таван*
46 Дистанционно управление*
(в наличност от средата на 2009)
47 Kyφap
48 Статив*
*Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Български | 331
Технически данни
| Ротационен лазер GRL 150 HV | |
| Professional | |
| Каталожен номер | 3 601 K15 300 |
| Работен диапазон (радиус) ^1) – без лазерен приемник, прибл.– с лазерен приемник, прибл. | 30 m150 m |
| Точност на нивелиране ^1) ^2) | <± 0,1 mm/m |
| Диапазон на автоматично нивелиране, типично | ±8 % (±5°) |
| Време за автоматично нивелиране, типично | 15 s |
| Скорост на въртене | 150/300/600 min ^-1 |
| Работен температурен диапазон | -10 ... +50 °C |
| Температурен диапазон за съхраняване | -20 ... +70 °C |
| Относителна влажност на въздуха, макс. | 90 % |
| Клас лазер | 2 |
| Тип лазер | 635 nm, <1 mW |
| Ø Лазерен лъч, при изходящия отвор, прибл. ^1) | 5 mm |
| Резбови отвор за монтиране към статив (хоризонтален) | 5/8" |
| Акумулаторни батерии (NiMH)Батерии (алкално-манганови) | 2 x 1, 2 VK R 20 (D) (9 A h)2 x 1,5 V LR20 (D) |
| Продължителност на работа, прибл.– Акумулаторни батерии (NiMH)– Батерии (алкално-манганови) | 40 h60 h |
| Маса съгласно EPTA-Procedure 01/2003 | 1,8 kg |
| Габаритни размери | 1 8 3 x 1 7 0 x 1 8 6 m m |
| Допуска се и използване на открито | ● |
| Вид защита | IP 54 (защитен от проникване на прах и на вода при напръскване) |
1) при 20 °C
2) успоредно на осите
Моля, обърнете внимание на каталожния номер на табелката на уреда; търговското наименование на някои ротационни лазери може да бъде променяно.
За еднозначно обозначаване на модела на Вашия ротационен лазер служи серийния номер 19 на табелката.
332 | Български
| Приемник LR 1 | |
| Professional | |
| Каталожен номер | 3 601 K15 400 |
| Работен диапазон^1) – с ротационен лазер GRL 150 HV | 150 m |
| Ъгъл на приемане | 120° |
| Възприемана скорост на въртене | >200 mi ^1 |
| Точност на измерване ^2) – «средна » точност– «висока » точност | ± 1 m m± 3 m m |
| Работен температурен диапазон | -10 °C ... +50 °C |
| Температурен диапазон за съхраняване | -20 °C ... +70 °C |
| Батерия | 1 x 9 V 6 L R 6 1 |
| Продължителност на работа, прибл. | 50 h |
| Маса съгласно EPTA-Procedure 01/2003 | 0,36 kg |
| Габаритни размери | 148 x 73 x 30 mm |
| Допуска се и използване на открито | ● |
| Вид защита | IP 54 (защитен от проникванена прах и на вода при напръскване) |
| 1) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по-малък.2) в зависимост от разстоянието между приемника и ротационния лазерМоля, обърнете внимание на каталогния номер на табелката на уреда; търговското наименование на някоиприемници може да бъде променяно.За еднозначно обозначаване на модела на Вашия ротационен лазер служи серийния номер 35 на табелката. | |
Зарядно устройство
| Каталожен номер 1 609 203 X11 | ||
| Номинално напрежение | V~ 100–240 | |
| Честота | Hz 50/60 | |
| Зарядно напрежение | V= 7,5 | |
| Заряден ток | A | 1,0 |
| Допустим температурен диапазон на зареждане | °C 0–45 | |
| Време за зареждане | h | 14 |
| Брой на клетките в акумулаторната батерия | 2 | |
| Номинално напрежение (Акумулаторни батерии) | V= | 2 x 1,2 |
| Маса съгласно EPTA-Procedure 01/2003 | kg 0,2 | |
| Клас на защита | ☐/II | |
Информация за излъчван шум
Ротационен лазер
Стойностите са измерени съгласно EN 60745.
Равнището А на звуковото налягане на измер- вателния уред обикновено е по-малко от 70 dB(A).
Приемник
Определеното ниво на звуковото налягане А на сигналния звук на разстояние 1 метър възлиза на 95 dB(A).
Не дръжте уреда в близост до ушите си!
Декларация за съответствие СЕ
С пълна отговорност ние декларираме, че описания в раздела «Технически данни» продукт съответства на следните стандарти или нормативни документи: EN 61010-1, EN 60825-1 (Измервателни уреди) респ. EN 60950-1 (Зарядни устройства за акумулаторни батерии) съгласно изискванията на Директиви 2006/95/EO, 2004/108/EO, 98/37/EO (до 28.12.2009), 2006/42/EO (от 29.12.2009).
Подробни технически описания при: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
CE 08
Използвайте само alkalно-манганови батерии или акумулаторни батерии.
За отваряне на гнездото на батериите 14 завъртете ръкохватката 15 до позиция 🌐 издърпайте гнездото на батериите навън.
При поставяне на батериите внимавайте за правилната им полярност, изобразена на фигурата на капака на гнездото за батерии.
Винаги заменяйте всички батерии едновременно. Използвайте само батерии от един и същ производител и с еднакъв капацитет.
Затворете гнездото на батериите 14 и завъртете ръкохватката 15 до позиция
Ако сте поставили батериите неправилно, измервателният уред не може да бъде включен. Поставете батериите с правилната полярност.
▶ Ако продължително време няма да из- ползвате уреда, изваждайте батериите от него. При продължително съхраняване батериите могат да протекат и да се само- разредят.
Преди първото включване заредете акумулаторната батерия 13. Акумулаторната батерия може да бъде заредена само със специално предназначеното зарядно устройство 21.
▶ Внимавайте за напрежението на захран-ващата мрежа! Напрежението на захран-ващата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство. Зарядни устройства, обозначени с 230 V, могат да бъдат захранвани и с 220 V.
Поставете щепсела 22, подходящ за Вашата захранваша мрежа, на зарядното устройство 21; щепсельт трябва да влезне с прещракване.
Вкарайте щекера 23 на зарядното устройство в конектора 17 на акумулаторната батерия. Включете зарядното устройство в захран-вашата мрежа. Зареждането на празна аку-
334 | Български
мулаторна батерия трае прибл. 14 часа. Зарядното устройство и акумулаторната батерия имат вградена защита срещу презареждане.
Нова или неизползвана продължително време акумулаторна батерия достига пълния си капацитет едва след прибл. 5 цикъла на зареждане и разреждане.
Не зареждайте акумулаторната батерия 13 след всяко използване, в противен случай капацитетът й се намалява значително. Зареждайте акумулаторната батерия само когато светодиодът 12 мига или свети непрекъснато.
Съществено съкратено време на работа на акумулаторните батерии указва, че са изхабени и трябва да бъдат заменени.
Ако пакетът акумулаторни батерии е изтощен, можете да използвате измервателния уред и с помощта на зарядното устройство 21, когато то е включено към захранващата мрежа. Из-ключете измервателния уред, заредете пакета акумулаторни батерии прибл. 10 минути, след това включете измервателния уред и работете с включеното зарядно устройство.
За смяна на акумулаторната батерия 13 завъртете ръкохватката 16 до позиция 📋 издърпайте акумулаторната батерия 13 навън.
Поставете нова акумулаторна батерия и завъртете ръкохватката 16 до позиция
▶ Ако няма да използвате измервателния уред продължително време, извадете акумулаторната батерия. При продължително съхраняване акумулаторните батерии могат да кородират или да се саморазредят.
Светодиод за степента на зареденост на акумулаторната батерия
От момента, в който светодиодът 12 започне да мига, измервателният уред може да работи със съответната акумулаторна батерия още прибл. 2 часа.
Когато светодиодът 12 започне да свети с непрекъсната червена светлина, не е възможна по-нататьшна работа с измервателния уред.
След прибл. 1 минута измервателният уред се изключва автоматично.
Използвайте само alkalно-манганови бате- рии.
Натиснете бутона 24 на капака на гнездото на батерии навън и след това отворете капака 34.
При поставяне на батерията внимавайте за правилната й полярност, изобразена в гнездото за батерията.
От момента, в който се появи символът b на дисплея 32, лазерният приемник може да работи още прибл. 3 часа.
Когато няма да използвате лазерния приемник продължително време, изваждайте батерията. При продължително съхраняване в уреда батерията може да кородира или да се саморазреди.
Работа с уреда
Включване на ротационния лазер
▶ Избягвайте силни удари на измервателния уред; предпазвайте го от падане. След силни механични въздействия върху измервателния уред, преди да продължите работа с него, трябва да извършите проверка на точността му (вижте «Точност на нивелиране на ротационния лазер», страница 338).
▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставяйте измервателният уред да се темперира, преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.
Поставяне на измервателния уред в работна позиция
Хоризонтално
положение
Вертикално
положение
Поставете измервателния уред хоризонтално или вертикално върху стабилна повърхност, респ. го монтирайте към статив 48 или към скобата за захвашане 43.
Поради голямата точност на нивелиране уредът реагира изключително чувствително на вибрации и промяна на положението. Затова внимавайте да го поставите стабилно, за да избегнете прекъсване на работа за допълнително нивелиране.
Включване и изключване
He насочвайте лазерния лъч към хора или животни (особено на височина на очите им); не гледайте срещу лазерния лъч (не го правете дори и от голямо разстояние).
Веднага след включване измервателният уред излъчва отвесния лъч 9 и променливия лъч 6.
За включване на измервателния уред натиснете бутона 4. Светодиодите 1, 3 и 12 светват краткотрайно. Веднага след това започва автоматичното самонивелиране на измервателния уред. По време на нивелирането светодиодът мига 3 със зелена светлина, а лазерът мига в точков режим.
Когато светодиодът 3 започне да свети с непрекъсната зелена светлина и се включи непрекъснат лазерен лъч, процесът на автоматично нивелиране е приключил. След приключване на нивелирането измервателният уред се включва автоматично в режим на въртене.
С бутоните за превключване на режимите на работа 5 и 11 можете да смените режима на работа още по време на процеса на автоматично нивелиране (вижте «Режими на работа на ротационния лазер», страница 335). В такъв случай след приключване на нивелирането измервателният уред се включва в избрания режим на работа.
За изключване на измервателния уред натиснете отново бутона 4.
С оглед предпазване на батериите от изтощаване, ако измервателният уред е в продължение на повече от 2 часа извън диапазона на автоматично нивелиране или ако антишоковата система (вижте «Автоматично нивелиране на ротационния лазер», страница 337) се е задействала преди повече от 2 часа, измервателният уред се изключва автоматично. Поставете го в нова позиция и го включете повторно.
Режими на работа на ротационния лазер
Общ преглед
И трите режима на работа могат да бъдат включени както в хоризонтално, така и във вертикално положение на измервателния уред.
Ротационен режим
Режимът на въртене се препоръчва при използване на лазерния приемник. Можете да избирате между различни скорости на въртене.
Линеен режим
В този режим на работа про- менливият лъч се движи в рам- ките на определен ъгъл. Така се подобрява видимостта му в сравнение с ротационния режим. Можете да регулирате въгла на разходимост на лазерния лъч.
Точков режим
В този режим се постига най- добра видимост на лазерния љч. Той служи напр. за лесното пренасяне на коти или за про- верката на линии на подравня- ване.
336 | Български
Ротационен режим (150/300/600 min ^-1 )
След включване измервателният уред автоматично се установява в ротационен режим със средна скорост на въртене.
За смяна на режима от линеен към ротационен натиснете бутона за ротационен режим 5. Ротационният режим се включва със средна скорост на въртене.
За промяна на скоростта на въртене натиснете повторно бутона за ротационен режим 5, докато се установи желаната от Вас скорост на въртене.
При работа с лазерния приемник трябва да установите най-високата скорост на въртене. При работа без лазерен приемник намалете скоростта на въртене, за да подобрите видимостта на лазерния лъч, и използвайте очила за наблюдаване на лазерния лъч 42.
За смяна в линеен или в точков режим натиснете бутона за линеен режим 11. Измервателният уред се включва в линеен режим с наймалкия ъгъл на разходимост.
За смяна на ъгъла на разходимост натиснете отново бутона за линеен режим 11. ъгълът на разходимост се увеличава с 2 степени, като същевременно с всяка стъпка се увеличава и скоростта на въртене. При натискане на бутона за линеен режим 11 след кратко вибриране измервателният уред се установява в точков режим. Следвашото натискане на бутона 11 води отново до избор на линеен режим с наймалкия ъгъл на разходимост.
Упътване: Поради наличието на инертност лазерът може да излиза незначително извън крайните точки на лазерната линия.
За позициониране на лазерната линия, респ. на лазерната точка в равнината на въртене завъртете главата на уреда 10 ръчно до желаната позиция или използвайте дистанционното управление 46.
Завъртане на равнината на въртене при вертикално положение на уреда
При вертикално положение на измервателния уред можете да завъртите лазерната точка, лазерната линия или равнината на въртене около вертикална ос с помощта на дистанционното управление 46. За целта прочетете ръководството за употреба на дистанционното управление Включване на лазерния приемник.
Включване на лазерния приемник
▶ Предпазвайте лазерния приемник от овлажняване.
He излагайте лазерния приемник на екстремни температури или на резки температурни промени. Напр. не го оставяйте продължително време в лек автомобил. При големи температурни промени преди да използвате лазерния приемник, го оставяйте да се темперира. При екстремни температури или резки температурни промени точността на лазерния приемник може да се влоши.
Поставяйте лазерния приемник на разстояние, не по-малко от 50 см от ротационния лазер. Поставете го така, че лазерният лъч да попада върху светлочувствителното поле 31. Установете най-високата скорост на въртене на ротационния лазер.
Включване и изключване
▶ При включване на лазерния приемник се излъчва силен звуков сигнал. Затова при включване го дръжте на разстояние от ушите си, респ. от намиращи се наблизо лица. Силният звуков сигнал може да увреди слуха.
За включване на лазерния приемник натиснете бутона 26. Чуват се два звукови сигнала и за кратко светват всички светодиоди.
За изключване на лазерния приемник натиснете отново бутона 26.
За предпазване на батериите от изтощаване ако в продължение на прибл. 10 min не бъде натиснат бутон на лазерния приемник и ако върху светлочувствителното поле 31 в продължение на прибл. 10 min не попадне лазерен лъч, лазерният приемник се изключва автоматично. При изключването се чува звуков сигнал.
Настройване на точността
С бутона 27 можете да определите какъв е обхвата, при който позицията на лазерния лъч върху светочувствителното поле се възприема като «централна»:
При промяна на точността прозвучава едно- кратен звуков сигнал.
След включване на приемника автоматично се установява «нормална точност».
Символи за посоката на отклонението
Долната стрелка g, символът централно положение e и горната стрелка c (съответно на предната и на задната страна на лазерния приемник) показват позицията на въртящия се лазерен лъч върху светлочувствителното поле 31. Позицията може да бъде сигнализирана допълнително и със звуков сигнал (вижте «Звукова сигнализация за означаване на лазерния лъч», страница 337).
Лазерният приемник е твърде ниско: Ако лазерният лъч преминава през горната половина на светлочувствителното поле 31, на дисплея се появява долната стрелка g.
При включена звукова сигнализация се чува бавно повтарящ се сигнал.
Преместете приемника по посока на стрелката нагоре. При доближаване към централната маркировка 30 на дисплея остава да се вижда само горната част на стрелката g.
Лазерният приемник е твърде високо: Ако лазерният лъч преминава през долната половина на светлочувствителното поле 31, на дисплея се появява горната стрелка с.
При включена звукова сигнализация се чува бързо повтарящ се сигнал.
Преместете приемника по посока на стрелката надолу. При доближаване до централната маркировка 30 на дисплея остава да се вижда само върха на стрелката с.
Лазерният приемник е централно по
височина: Ако лазерният лъч преминава през светлочувствителното поле 31 на височината на централната маркировка 30, на дисплея се изобразява символът e. При включена звукова сигнализация се чува непрекъснат сигнал.
Звукова сигнализация за означаване на лазерния лъч
Позицията на лазерния лъч спрямо свето- чувствителното поле 31 може да бъде сигнали- зирана чрез звук.
След включване на лазерния приемник звуковата сигнализация винаги е изключена.
При включване на звуковата сигнализация можете да изберете две нива на силата на звука.
За включване, респ. смяна на звуковия сигнал натиснете бутона 28, докато се изобрази желаната сила на звука. При средно ниво на силата на звука символът за звуковата сигнализация d на дисплея мига, при високо ниво свети непрекъснато, а при изключена звукова сигнализация символът не свети.
Автоматично нивелиране на ротационния лазер
Общ преглед
При включване измервателният уред автоматично разпознава дали е в хоризонтално или вертикално положение. За смяна между хоризонтално и вертикално положение изключете уреда, поставете го в новото положение и след това го включете отново.
След включването измервателният уред про- верява отново в какво положение е и израв- нява отклонения в рамките на диапазона си за автоматично нивелиране от прибл. 8 % (± 0,8 m/10 m).
Ако при включване или след промяна на положението на измервателния уред той е под наклон, по-голям от 8 %, автоматичното нивелиране не е възможно. В такъв случай въртнето спира, лазерът започва да мига, а светодиодът за автоматично нивелиране 3 свети с непрекъсната червена светлина. Променете
338 | Български
позицията на измервателния уред и изчакайте автоматичното му нивелиране. Ако позицията на измервателния уред не бъде променена, след 2 min се изключва лазерния лъч, а след 2 часа – измервателния уред.
Когато измервателният уред се нивелиран автоматично, той следи постоянно хоризонталното си, респ. вертикално положение. При промяна автоматично се включва повторно нивелиране. За предотвратяване на грешни измервания по време на нивелирането върте-нето се спира, лазерният лъч започва да мига, а светодиодът 3 мига със зелена светлина.
Антишокова система
Измервателният уред има антишокова система, която спира нивелирането по време на промяна на положението, респ. при друсане или вибрации на измервателния уред, с което предотвратява грешки при измерването.
За включване на антишоковата система на- тиснете бутона 2. Светодиодът 1 започва да свети с непрекъсната зелена светлина и след 30 секунди антишоковата система се акти- вира.
Ако при промяна на положението на измер- вателния уред се излезе извън диапазона на атвоматичното му нивелиране или ако бъдат регистрирани силни вибрации, антишоковата система се задейства: въртенето се спира, лазерният лъч започва да мига, светодиодът за нивелиране 3 изгасва и светодиодът на анти- шоковата система 1 започва да свети с чер- вена светлина. Текущият режим на работа се запазва.
При задействана антишокова система натиснете бутона 2. Това нулира антишоковата система и процесът на автоматично нивелиране се стартира отново. Когато нивелирането приключи (светодиодът 3 започне да свети с непрекъсната зелена светлина), измервателният уред се включва в запаметения режим на работа. След това проверете височината на лазерния лъч и при необходимост я коригирайте.
Ако при активирана антишокова система тя не бъде нулирана чрез натискане на бутона 2, след 2 min лазерният лъч се изключва, а след 2 часа – съответно измервателният уред.
За изключване на антишоковата система на- тиснете бутона 2 еднократно, респ. при акти- вирана антишокова система (светодиодът 1 мига червено) – два пъти. При изключена антишокова система светодиодът 1 изгасва.
Точност на нивелиране на ротационния лазер
Фактори, влияещи на точността
Най-голямо влияние върху точността има околната температура. Особено силно отклонение на лазерния лъч предизвикват големи температурни разлики от пода нагоре.
Отклоненията стават забележими на разстояния, по-големи от 20 m и на разстояния от порядъка на 100 m могат да станат два до четири пъти по-големи спрямо отклонението на 20 m.
Тъй като температурните разлики са най-силни в близост до пода, при разстояния над 20 m трябва задължително да монтирате измервателния уред на статив. Освен това при възможност винаги поставяйте измервателния уред в средата на работната площ.
Проверка на точността на измервателния уред
Наред с външните влияния отклонения на резултатите могат да предизвикат и причини, свързани с уреда (напр. ако бъде изтърван или претърпи силни удари). Затова винаги преди започване на работа проверявайте точността му.
За проверката се нуждаете от свободна отсечка с дължина от прибл. 20 m на твърда основа между две стени А и В. При хоризонтално положение на измервателния уред трябва да извършите измерване със завъртане спрямо двете оси X и Y (за всяка ос съответно положително и отрицателно) (4 отделни измервания).
Български | 339
– Монтирайте измервателния уред на статив 48 (допълнително приспособление) в хоризонтално положение в близост до стената А или го поставете на твърда равна основа. Включете измервателния уред.
– Поставете измервателния уред – без да го завъртате – в близост до стената В, включете го и изчакайте да се нивелира.
- Разликата във височините d на двете маркирани точки I и III на стената А дава действителното отклонение на измервателния уред спрямо съответната ос.
Повторете процеса на проверка за другите три оси. За целта преди всяка проверка завъртайте измервателния уред на 90°.
На дължина на измерване 2 x 20 m = 40 m максимално допустимото отклонение e: 40 m x ±0,1 mm/m = ±4 mm.
Следователно разликата d между точките I и III при всяко от четирите измервания не трябва да надвишава 4 mm.
Ако при някоя от четирите проверки отклонението е по-голямо, трябва да занесете измервателния уред за проверка в оторизиран сервис за електроинструменти на Бош.
Kogato маркирате, отбелязвайте винаги само центъра на лазерното петно. Големината на лазерното петно се променя с разстоянието.
340 | Български
Очила за наблюдаване на лазерния лъч (допълнително приспособление)
Очилата за наблюдаване на лазерния лъч фил- трират околната светлина. Така червената светлина на лазерния лъч се възприема по-лесно от окото.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение.
Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.
Работа с дистанционното управление (допълнително приспособление)
При натискане на бутоните за управление на лазерния лъч е възможно положението на уреда да бъде неволно променено, така че вър-тенето да бъде спряно за малко. Този ефект се избягва с използване на устройството за дистанционно управление 46.
Сензорите за сигнала на дистанционното управление 7 са разположени от трите страни на измервателния уред, един от тях над дисплея на предната страна.
Работа със статив (допълнително приспособление)
Измервателният уред има резбови отвор 5/8" за монтиране в хоризонтално положение към статив. Поставете отвора на уреда 18 върху статива и го затегнете с винта 5/8" на статива.
При използване на статив 48 с разграфена скала можете да отчитате и настройвате отместването по височина непосредствено.
Работа със стойката за захващане към стена (допълнително приспособление) (вижте фигур. С)
Измервателният уред може да бъде монтиран също и към стойката за стена 43. В хоризонтален режим на работа стойката позволява използването на уреда на произволна височина. Във вертикален режим на работа е възможно монтирането към статив с присъединителен винт 5/8" 48.
Работа с плочката за таван (вижте фигур. С)
Плочката за таван 45 може да бъде използвана напр. лесното подравняване по височина на окачени тавани. Захванете плочката за таван с магнитния държач напр. към трегер.
Отразяващата половина на плочката за таван подобрява видимостта на лазерния лъч при неблагоприятни условия, през прозрачната половина лазерният лъч може да бъде наблюдаван и отзад.

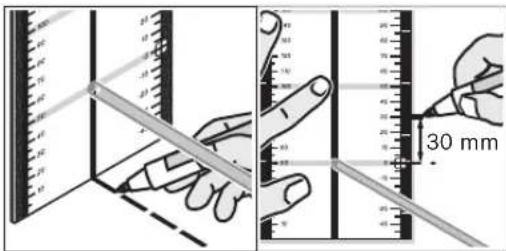

Работа с мерителната плочка (допълнително приспособление)
С помощта на мерителната плочка 44 можете да пренесете лазерния маркер на пода, респ. височината на лазерния лъч на стенета.
С помощта на нулевото поле и скалата можете да измерите отклонението спрямо желаната височина и лесно да го нанесете на друго място. С това отпада необходимостта от пре- цизно настройване на измервателния уред на височината, която трябва да нанесете.
Мерителната плочка 44 има отразяващо покритие, което подобрява видимостта на лазерния лъч на голямо разстояние, респ. при силна слънчева светлина. Усилването на яркостта на лазерния лъч може да се забележи само ако наблюдавате мерителната плочка по направление, успоредно на лазерния лъч.
Работа с измервателна летва (допълнително приспособление) (вижте фиг. J)
За проверка на равнинност или за маркирането на наклони се препоръчва използването с ротационния лазер на измервателна летва 38.
С помощта на надрезите 30 отдясно и отляво на лазерния приемник можете да маркирате лазерния лъч, когато преминава през средата на светлочувствителното поле 31. Надрезите се намират на 45 mm от горния ръб на лазерния приемник.
Нивелиране с либела
С помощта на либелата 25 можете да ориентирате лазерния приемник вертикално (за отвесен лъч). Ако лазерният приемник е поставен неправилно, това води до грешки в измерването.
Захвашане в стойка (вижте фигур. А)
С помощта на стойката 40 можете да захванете лазерния приемник както към измервателна летва 38 (не е включена в окомплектовката) така и към други помощни детайли с широчина до 65 mm.
Захванете скобата 40, като завиете винта 39 в резбовия отвор 33 на гърба на лазерния приемник.
Развийте застопоряващия винт 36, вкарайте стойката напр. върху измервателна летва 38 и отново затегнете застопоряващия винт 36.
С помощта на либелата 41 можете да ориентирате скобата 40 хоризонтално.
Горният ръб 37 на стойката се намира на висо- чината на централната маркировка 30 и може да се използва за маркиране на позицията на лазерния лъч.
Захващане с магнит (вижте фигур. В)
Ако твърдото монтиране не е необходимо, с помощта на магнитната плоча 29 можете да захванете лазерния приемник челно към стоманени детайли.
Примери
Пренасяне/проверка на коти (вижте фиг. D)
Поставете измервателния уред в хоризонтално положение на стабилна основа или го монтирайте на статив 48 (допълнително приспособление).
Работа със статив: Поставете измервателния уред така, че лазерният лъч да е на желаната височина. Пренесете, респ. проверете висо-чината във втората точка.
Работа без статив: Определете разликата по височина между лазерния лъч и референтната точка с помощта на измервателната плочка 44. Пренесете, респ. проверете височината във втората точка.
Успоредно ориентиране на отвесния лъч/маркиране на прави ъгли (вижте фиг. Е)
Ако трябва да бъдат нанасяни прави ъгли или да бъдат разчертавани междинни стени, трябва да насочите вертикалния лъч 9 успоредно, т.е. на равно разстояние от отправна линия (напр. стена).
За целта поставете измервателния уред във вертикално положение и го ориентирайте така, че вертикалният лъч да преминава приблизително успоредно спрямо отправната линия.
За точното позициониране измерете с помощта на плочката 44 непосредствено разстояние-то между отвесния лъч и отправната линия и измервателния уред. Измерете разстоянието между отвесния лъч и отправната линия отно-во на възможно по-голямо разстояние от измервателния уред. Насочете отвесния лъч така, че да е на същото разстояние от отправ-ната линия, на което е при измерването до измервателния уред.
Перпендикулярното рамо спрямо отвесния лъч 9 се указва чрез променливия лазерен лъч 6.
Маркиране на перпендикулярна/вертикална равнина (вижте фигура F)
За маркирането на перпендикулярна, респ. вертикална равнина поставете измервателния уред вертикално. Ако вертикалната равнина е разположена перпендикулярно на отправна линия (напр. ръб на стена), ориентирайте отвесния лъч 9 успоредно на тази отправна линия.
Перпендикулярът се указва от променливия лазерен лъч 6.
При благоприятни светлинни условия (напр. тъмна работна среда) и на къси разстояния можете да работите и без лазерния приемник. За по-добрата видимост на лазерния лъч из- берете или линеен режим, или точков режим и насочете ръчно въртящата се глава 10 на из- мервателния уред към точката, до която ще мерите.
При неблагоприятни светлинни условия (светла работа среда, пряка слънчева светлина) и на големи разстояния за по-лесното определяне на позицията на лазерния лъч използвайте лазерния приемник. При работа с лазерния приемник изберете ротационен режим с найвисоката скорост на въртене.
Измерване на големи разстояния (вижте фигур. I)
При измерване на големи разстояния за определяне на позицията на лазерния лъч трябва да се използва лазерния приемник. За да намалите влиянието на смущаващи фактори, винаги поставяйте измервателния уред на статив приблизително по средата на работната площ.
Работа на открыто (вижте фигур. J)
При работа на открито винаги трябва да се използва лазерния приемник.
При работа на нестабилна основа монтирайте измервателния уред на статива 48. Включете антишоковата система, за да предотвратите грешни измервания при промяна в позицията на основата и при силни вибрации.
Български | 343
Преглед на символите
| Лазерен лъч | Въртене на лазера* | зелено чер-вено | зелено чер-вено | |
| Включване на измервателния уред(1 секунда автотест) ● | ● | ● | ||
| Нивелиране (първоначално или допълнително) 2x/s ○ 2x/s | ||||
| Измервателният уред е нивелиран/готов за работа ● ● ● | ||||
| Диапазонът на автоматично нивелиране е надхвърлен 2x/s ○ ● | ||||
| Антишоковата система включена ● | ||||
| Антишоковата система задействана 2x/s ○ 2x/s | ||||
| Капацитет на батериите за ≤2 часа работа 2x/s | ||||
| Батериите са изтощени ○ ○ | ● | |||
| * при линеен и ротационен режим | ||||
| 2x/s | Честота на мигане (2 пъти в секунда) | |||
| ● | Режим на непрекъсната работа | |||
| ○ | Функцията е изключена | |||
Поддържане и сервис
Поддържане и почистване
Подържайте чисти ротационния лазер, зарядното устройство и лазерния приемник.
Не потапяйте ротационния лазер, зарядното устройство и лазерния приемник във вода или други течности.
Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.
На ротационния лазер редовно почиствайте специално повърхностите на изходящите отвори на лазерните лъчи и внимавайте да не остават власинки.
Ако въпреки прецизното производство и внимателно изпитване ротационният лазер, зарядното устройство или лазерният приемник се повредят, ремонтът трябва да бъде извършен от оторизиран сервис за електроинструменти на Бош.
Когато се обръщате с въпроси към представителите на Бош или при поръчка на резервни части моля, посочвайте 10-цифрения каталоген номер, изписан на табелката на ротационния лазер, зарядното устройство, респ. лазерния приемник.
344 | Български
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на
www.bosch-pt.com
Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и въможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.
Роберт Бош ЕООД - България
Бош Сервиз Център
Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9
1907 София
Тел.: +359 (02) 962 5302
Тел.: +359 (02) 962 5427
Teʌ.: +359 (02) 962 5295
С оглед опазване на околната среда ротацион-ният лазер, зарядното устройство, лазерният приемник, допълнителните приспособления и опаковките трябва да бъдат предавани за оползотворяване на съдържащите се в тях вторични суровини.
Само за страни от ЕС:
Не изхвърляйте ротационния лазер, зарядното устройство и лазерния приемник при битовите отпадъци!
Съгласно Директива на Европейския съюз 2002/96/EO
относно бракувани електрически и електронни устройства и утвърждаването й като национален закон електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.
Акумулаторни или обикновени батерии:
Ni-MH: никел-металхидрид
Не изхвърляйте батерии при битовите отпадъци или във водохранилища, не ги изгаряйте. Обикновени или акумулаторни батерии трябва да бъдат събирани, рециклирани или унищожавани по екологичен начин.
Само за страни от ЕС:
съгласно Директива 91/157/ЕИО дефектни или изхабени акумулаторни или обикновени батерии трябва да бъдат рециклирани.
Правата за изменения запазени.
Srpski | 345
Uputstva o sigurnosti
Rotacioni laser
Sva uputstva se moraju čitati, da bi sa alatom radili bez opasnosti i sigurno. Nikada nemojte da tablice sa opomenom na mernom alatu budu nečitljive. DOBRO ČUVAJTE OVA UPUTSTVA.
▶ Oprez – ako se koriste drugi uredjaji za rad ili podešavanje od onih koji su ovde navedeni, ili izvode drugi postupci, može ovo voditi eksplozijama sa zračenjem.
▶ Merni alat se isporučuje sa tablicom i opomenom na engleskom jeziku (na prikazu mernog alata na grafičkoj strani označeno sa brojem 20).
