Typ produktu	Profesjonalny laser rotacyjny
Marka	Bosch
Model	GRL 150 HV Set 3
Zasięg roboczy (bez odbiornika)	Około 30 m
Zasięg roboczy (z odbiornikiem LR 1)	Do 150 m
Dokładność poziomowania	< ±0,1 mm/m
Zakres automatycznego poziomowania	±8% (±5°)
Czas poziomowania	15 s
Prędkości obrotowe	150 / 300 / 600 obr/min
Klasa lasera	2 (635 nm, < 1 mW)
Zasilanie lasera	2 baterie LR20 (D) 1,5 V lub 2 akumulatory NiMH 1,2 V (9 Ah)
Czas pracy (baterie)	Około 60 h
Czas pracy (akumulatory)	Około 40 h
Temperatura pracy	-10 °C do +50 °C
Stopień ochrony	IP54 (pyłoszczelny i odporny na zachlapanie)
Waga (laser sam)	1,8 kg
Wymiary (laser)	183 x 170 x 186 mm
Odbiornik lasera LR 1	Zasięg 150 m, dokładność ±1 mm (dokładny) / ±3 mm (średni)
Zasilanie odbiornika	1 bateria 9 V 6LR61
Czas pracy odbiornika	Około 50 h
Waga odbiornika	0,36 kg
Ładowarka	100-240 V~, 50/60 Hz, czas ładowania 14 h
Główne funkcje	Automatyczne poziomowanie, ostrzeganie przed wstrząsami, tryby obrót / linie / punkty, opcjonalny pilot
Konserwacja	Czyszczenie miękką wilgotną szmatką, bez rozpuszczalników
Bezpieczeństwo	Laser klasy 2, nie patrzeć w wiązkę, używać tylko z akcesoriami Bosch
Części zamienne / możliwość naprawy	Naprawa wyłącznie w autoryzowanym serwisie Bosch, wymagany numer artykułu

Często zadawane pytania - GRL 150 HV Set 3 BOSCH

Jak włączyć laser GRL 150 HV?

Naciśnij przełącznik wł./wył. (4). Urządzenie rozpoczyna automatyczne poziomowanie. Wskaźnik poziomowania (3) miga na zielono, a po wypoziomowaniu świeci ciągłym zielonym światłem. Laser automatycznie przechodzi w tryb obrotu.

Jaka jest dokładność poziomowania tego urządzenia?

Dokładność jest mniejsza niż ±0,1 mm/m. Dla odległości 20 m maksymalne dopuszczalne odchylenie wynosi ±4 mm.

Jak używać odbiornika lasera LR 1?

Umieść odbiornik co najmniej 50 cm od lasera, włącz go przełącznikiem (26). Wybierz dokładność (dokładny/średni) przyciskiem (27). Przesuwaj odbiornik, aż zaświeci się centralny wskaźnik (e) i rozlegnie się ciągły sygnał dźwiękowy.

Co zrobić, jeśli urządzenie nie wypoziomuje się?

Jeśli wskaźnik poziomowania (3) świeci ciągłym czerwonym światłem, urządzenie jest nachylone o więcej niż 8%. Umieść je na stabilnej powierzchni i poczekaj na wypoziomowanie. Jeśli przez 2 godziny znajduje się poza zakresem, automatycznie się wyłączy.

Jak wymienić baterie w laserze?

Obróć zamek (15) pokrywy baterii (14) do pozycji otwartej, wyjmij pokrywę, włóż dwie baterie LR20 (D) zgodnie z biegunowością, zamknij i obróć zamek do pozycji zamkniętej.

Czy mogę używać akumulatorów w laserze?

Tak, używaj akumulatorów NiMH typu R20 (D) o pojemności 9 Ah. Dołączona ładowarka (21) jest dostosowana do tych akumulatorów. Czas ładowania wynosi około 14 h.

Jak aktywować ostrzeganie przed wstrząsami?

Naciśnij przycisk ostrzegania przed wstrząsami (2). Kontrolka (1) zaświeci się na zielono, a po 30 s ostrzeganie jest aktywne. W przypadku wstrząsu laser miga, a kontrolka miga na czerwono. Aby zresetować, ponownie naciśnij przycisk (2).

Jak czyścić przyrząd pomiarowy?

Użyj miękkiej wilgotnej szmatki. Nie używaj detergentów ani rozpuszczalników. Regularnie czyść wyjście lasera. Nigdy nie zanurzaj urządzenia w wodzie.

Gdzie znaleźć numer seryjny lasera?

Numer seryjny (19) znajduje się na tabliczce znamionowej lasera obrotowego. Jest niezbędny przy zamawianiu części zamiennych lub naprawie.

Co zrobić, jeśli laser jest uszkodzony?

Naprawę powierz autoryzowanej stacji serwisowej Bosch. Nie otwieraj urządzenia samodzielnie. Używaj wyłącznie oryginalnych części zamiennych.

INSTRUKCJA OBSŁUGI GRL 150 HV Set 3 BOSCH

plinstrukcja originalna

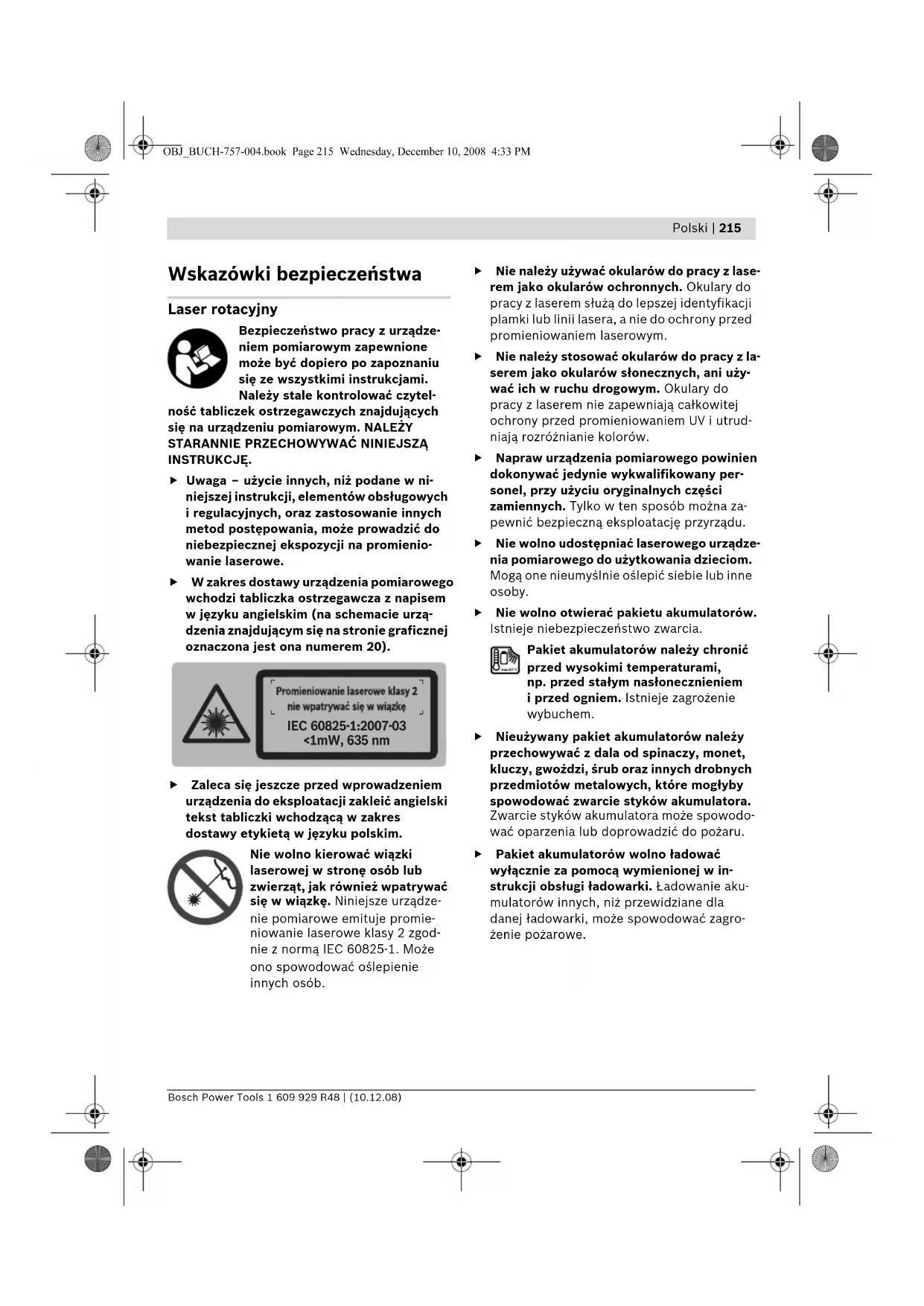

Wskazówki bezpieczeństwa

Laser rotacyjny

Bezpieczeństwo pracy z urządzeniem pomiarowym zapewnione może być dopiero po zapoznaniu się ze wszystkimi instrukcjami. Należy stale kontrolować czytelność tabliczek ostrzegawczych znajdujących się na urządzeniu pomiarowym. NALEŻY STARANNIE PRZECHOWYWAĆ NINIEJSZĄ INSTRUKCJĘ.

Uwaga – użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych, oraz zastosowanie innych metod postępowania, może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.
W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza z napisem w języku angielskim (na schemacie urządzenia znajdującym się na stronie graficznej oznaczona jest ona numerem 20).

Promieniowanie laserowe klasy 2 nie wpatrywać się w wiązkę IEC 60825-1:2007-03 <1mW, 635 nm

Zaleca się jeszcze przed wprowadzeniem urządzenia do eksploatacji zakleić angielski tekst tabliczki wchodzącą w zakres dostawy etykietą w języku polskim.

Nie wolno kierować wiązki laserowej w stronę osób lub zwierząt, jak również wpatrywać się w wiązkę. Niniejsze urządzenie pomiarowe emituje promieniowanie laserowe klasy 2 zgodnie z normą IEC 60825-1. Może ono spowodować oślepienie innych osób.

▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.

▶ Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

▶ Napraw urządzenia pomiarowego powinien dokonywać jedynie wykwalifikowany personel, przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zapewnić bezpieczną eksploatację przyrządu.

▶ Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom. Mogą one nieumyślnie oślepić siebie lub inne osoby.

▶ Nie wolno otwierać pakietu akumulatorów. Istnieje niebezpieczeństwo zwarcia.

Pakiet akumulatorów należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem i przed ogniem. Istnieje zagrożenie wybuchem.

Nieużywany pakiet akumulatorów należy przechowywać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może spowodować oparzenia lub doprowadzić do pożaru.

Pakiet akumulatorów wolno ładować wyłącznie za pomocą wymienionej w instrukcji obsługi ładowarki. Ładowanie akumulatorów innych, niż przewidziane dla danej ładowarki, może spowodować zagrożenie pożarowe.

216 | Polski

Ładowarka akumulatorowa

Należy przeczytać wszystkie wska- zówki i przepisy. Błędy w przestrze- ganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Chronić ładowarkę przed deszczem i wil g o c ią. Przedostanie się wody ładowarki zwiększa ryzyko porażenia prądem.

▶ Nie wolno używać ładowarki do ładowania akumulatorów innego producenta. Ładowarka przystosowana jest do ładowania umieszczonego w laserze rotacyjnym pakietu

akumulatorów firmy Bosch. Ładowanie akumulatorów innego producenta może grozić pożarem lub wybuchem.

▶ Ładowarkę należy utrzymywać w czystości.

Zabrudzenie może stać się przyczyną porażenia elektrycznego.

Przed użyciem każdorazowo sprawdzić stan ładowarki, przewodu i wtyku. Nie używać ładowarki w przypadku stwierdzenia uszkodzeń. Nie otwierać samodzielnie ładowarki. Naprawa powinna zostać przeprowadzona wyłącznie przez wykwalifikowany personel serwisu przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyki zwiększają ryzyko porażenia elektrycznego.

▶ Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia itp.) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.

Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się

zlekarzem. Elektrolit może doprowadzić podrażnienia skóry lub oparzeń.

Odbiornik lasera

Optymalna praca przy użyciu tego urządzenia pomiarowego możliwa jest tylko po uważnym zapoznaniu się z niniejszą instrukcją eksploatacji i wskazówkami pracy

oraz przy ścisłym przestrzeganiu zawartych w nich zaleceń. NALEŻY STARANNIE PRZECHO-WYWAĆ NINIEJSZĄ INSTRUKCJĘ.

Nie trzymać urządzenia pomiarowego w pobliżu rozruszników serca. Płyta magnetyczna 29 wytwarza pole, które może zakłócić działanie rozrusznika serca.

Urządzenie pomiarowe należy przechowywać z dala od magnetycznych nośników danych oraz urządzeń wrażliwych magnetycznie. Pod wpływem działania płyty magnetycznej 29 może dojść do nieodwracalnej utraty danych.

Opis funkcjonowania

Proszę otworzyć rozkładaną stronę przedstawiającą rysunki lasera rotacyjnego, ładowarki i odbiornika laserowego i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Laser rotacyjny

Urządzenie pomiarowe przeznaczone jest do wyznaczenia i sprawdzenia punktów wysokości, do dokładnej niwelacji powierzchni, do wyznaczania linii pionu lub linii odniesień i przenoszenia punktów prostopadłych.

Ładowarka akumulatorowa

Ładowarkę wolno używać tylko wtedy, gdy jest się w stanie w pełni ocenić jej wszystkie funkcje, wykonywać na niej bez ograniczeń wszystkie czynności lub, gdy uprzednio uzyskało się odpowiednie instrukcje.

Odbiornik lasera

düniejsze narzędzie pomiarowe przeznaczone jest do szybkiego wykrywania rotacyjnych promieni laserowych.

Przedstawione graficznie komponenty

Numeracja zilustrowanych elementów odnosi się do przedstawionych na stronach graficznych szkiców lasera rotacyjnego, ładowarki i odbiornika laserowego.

Laser rotacyjny/ładowarka

1 Wskaźnik zabezpieczenia przed wstrząsami

2 Przycisk zabezpieczenia przed wstrząsami

3 Wskaźnik funkcji automatycznej niwelacji

4 Włącznik/wyłącznik lasera rotacyjnego

5 Przycisk dla trybu rotacyjnego i wyboru prędkości obrotowej

6 Zmienna wiązka laserowa

7 Soczewka odbioru sygnału pilota

8 Otwór wyjściowy wiązki laserowej

9 Wiązka pionowa

10 Głowica rotacyjna

11 Przycisk dla liniowego trybu pracy i wyboru długości linii

12 Wskaźnik stopnia naładowania akumulatora

13 Baterie*

14 Wnęka na baterie

15 Blokada wnęki na baterie

16 Blokada pakietu akumulatorów*

17 Gniazdo ładowarki*

18 Przyłącze do statywu 5/8"

19 Numer seryjny lasera rotacyjnego

20 Tabliczka ostrzegawcza lasera

21 Ładowarka*

22 Wtyczka ładowarki*

23 Wtyk ładowarki*

Odbiornik\*

24 Blokada pokrywy wnęki na baterie

25 Poziomnica odbiornika laserowego

26 Włącznik/wyłącznik odbiornika laserowego

27 Przycisk regulacji dokładności pomiarowej

28 Przycisk sygnalizatora dźwiękowego

29 Płyta magnetyczna

30 Zaznaczenie środka

31 Pole odbiorcze promienia laserowego

32 Wyświetlacz

33 Gniazdo mocowania uchwytu

34 Pokrywa wnęki na baterie

35 Numer seryjny odbiornika

36 Śruba ustalająca uchwyt mocujący

37 Górna krawędź uchwytu

39 Śruba mocująca uchwyt mocujący

40 Uchwyt

41 Poziomnica uchwytu mocującego

Elementy wyświetlacza odbiornika laserowego

a Wskaźnik regulacji „ustawienie średnie“

b Wskaźnik naładowania baterii

d Symbol włączonego sygnału dźwiękowego

e Wskaźnik środka

f Wskaźnik ustawienia „dokładnego“

g Wskaźnik kierunku „dół“

Osprzęt/części zamienne

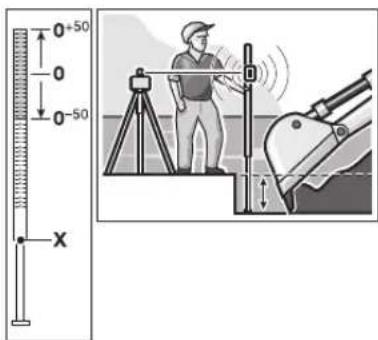

38 Łata miernicza lasera budowlanego*

42 Okulary do pracy z laserem*

43 Uchwyt ścienny* (dostępne od połowy 2009 roku)

44 Łata pomiarowa ze stopką*

45 Płytka pomiarowa do stropów*

46 Pilot zdalnego sterowania* (dostępne od połowy 2009 roku)

47 Walizka

48 Statyw*

*Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym katalogu osprzętu.

218 | Polski

Dane techniczne

Laser rotacyjny GRL 150 HV
	Professional
Numer katalogowy	3 601 K15 300
Zakres roboczy (promień)1)- bez odbiornika laserowego ok.- z odbiornikiem laserowym ok.	30 m150 m
Dokładność niwelacji1)2)	<± 0,1 mm/m
Zakres samoniwelacji typowy	±8 % (±5°)
Czas niwelacji typowy	15 s
Prędkość obrotowa	150/300/600 min-1
Temperatura pracy	-10 ... +50 °C
Temperatura przechowywania	-20 ... +70 °C
Relatywna wilgotność powietrza maks.	90 %
Klasa lasera	2
Typ lasera	635 nm, <1 mW
∅ Wiązka lasera przy wyjściu ok.1)	5 mm
Przyłącze do statywu (w poziomie)	5/8"
Akumulatory (NiMH)Baterie (Al-Mn)	2 x 1, 2 VKR20 (D) (9 A h)2 x 1,5 V LR20 (D)
Czas pracy ok.- Akumulatory (NiMH)- Baterie (Al-Mn)	40 h60 h
Ciężar odpowiednio do EPTA-Procedure 01/2003	1,8 kg
Wymiary	1 8 3 x 1 7 0 x 1 8 6 m m
Możliwe jest zastosowanie urządzenia na zewnątrz	●
Stopień ochrony	IP 54 (ochrona przed pyłem i rozbryzgami wody)

1) przy 20 °C
2) wzdłuż osi
Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego lasera rotacyjnego. Nazwy handlowe poszczególnych urządzeń mogą się różnić.
Do jednoznacznej identyfikacji lasera rotacyjnego służy numer serii 19, znajdujący się na tabliczce znamionowej.

Polski | 219

Odbiornik lasera LR 1

	Professional
Numer katalogowy	3 601 K15 400
Zasięg1)
- z laserem rotacyjnym GRL 150 HV	150 m
Kąt odbioru	120°
Odbierana prędkość rotacyjna	>200 min1
Dokładność pomiarowa2)
- Ustawienie „dokładne“	± 1 mm
- Ustawienie „średnie“	± 3 mm
Temperatura pracy	-10 °C ... +50 °C
Temperatura przechowywania	-20 °C ... +70 °C
Bateria	1 x 9 V 6 L R 6 1
Czas pracy ok.	50 h
Ciężar odpowiednio do EPTA-Procedure 01/2003	0,36 kg
Wymiary	148 x 73 x 30 mm
Możliwe jest zastosowanie urządzenia na zewnątrz	●
Stopień ochrony	IP 54 (ochrona przed pyłem i rozbryzgami wody)

1) Zasięg pracy może się zmniejszyć przez niekorzystne warunki otoczenia (np. bezpośrednie promienie słoneczne).
2) w zależności od odstępu między odbiornikiem laserowym a laserem rotacyjnym
Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego odbiornika laserowego. Nazwy handlowe poszczególnych urządzeń mogą się różnić.
Do jednoznacznej identyfikacji odbiornika laserowego służy numer serii 35, znajdujący się na tabliczce znamionowej.

Ładowarka

Numer katalogowy 1 609 203 X11
Napięcie znamionowe	V~ 100–240
Częstotliwość	Hz 50/60
Napięcie ładowania akumulatorów	V= 7,5
Prąd ładowania	A (amper) 1,0
Dopuszczalny zakres temperatur ładowania	°C 0–45
Czas ładowania	h	14
Liczba ogniw akumulatora		2
Napięcie znamionowe (Akumulatory)	V=	2 x 1,2
Ciężar odpowiednio do EPTA-Procedure 01/2003	kg 0,2
Klasa ochrony		☐/II

220 | Polski

Informacja o poziomie hałasu

Laser rotacyjny

Wartości pomiarowe wyznaczone zgodnie z EN 60745.

Typowy dla tego urządzenia pomiarowego wartości poziom ciśnienia akustycznego, skorygowany charakterystyką częstotliwościową A nie przekracza 70 dB(A).

Odbiornik lasera

Zmierzony poziom hałasu sygnału dźwiękowego wynosi – przy metrowym odstępie – 95 dB(A).

Nie należy przystawiać narzędzia pomiarowego do ucha!

Deklaracja zgodności CE

Laser rotacyjny/ładowarka: Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“ odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 61010-1, EN 60825-1 (urządzenia pomiarowe) lub EN 60950-1 (ładowarki akumulatorów), zgodnie z wymaganiami dyrektyw 2006/95/WE, 2004/108/WE, 98/37/WE (do 28.12.2009), 2006/42/WE (od 29.12.2009).

Dokumentacja techniczna: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Zasilanie lasera rotacyjnego

Praca z bateriami/akumulatorami

Należy używać wyłącznie baterii lub akumulatorów alkaliczno-manganowych.

Aby otworzyć wnękę na baterię 14, należy przekręcić blokadę 15, ustawiając ją w pozycji a następnie wyjąć wnękę na baterię.

Wymieniając baterię należy zwrócić uwagę na zachowanie prawidłowej biegunowości zgodnie ze schematem umieszczonym wewnątrz wnęki.

Należy wymieniać wszystkie baterie równocześnie. Stosować tylko baterie, pochodzące od tego samego producenta i o jednakowej pojemności.

Zamknąć wnękę na baterie 14 i przekręcić blo-kadę 15, ustawiając ją w pozycji

Jeżeli baterie zostały niewłaściwie umieszczone we wnęce, urządzenia pomiarowego nie da się włączyć. Przy wkładaniu baterii należy zwrócić uwagę na zachowanie prawidłowej biegunowości.

Jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Mogą one przy dłuższym nieużywaniu ulec korozji i się rozładować.

Praca z pakietem akumulatorów

Pakiet akumulatorów 13 należy naładować przed przystąpieniem do eksploatacji urządzenia. Pakiet akumulatorów można ładować wyłącznie w przewidzianej do tego celu ładowarce 21.

Zwrócić uwagę na napięcie w sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej ładowarki. Ładowarki o napięciu 230 V można podłączyć do sieci 220 V.

Włożyć pasującą do sieci wtyczkę 22 do ładowarki 21, a następnie spowodować jej zablokowanie.

Włożyć wtyk ładowarki 23 do gniazdka 17 przy pakiecie akumulatorów. Podłączyć ładowarkę do sieci elektrycznej. Naładowanie pustego pakietu akumulatorów trwa ok. 14 h. Ładowarka i pakiet akumulatorów są zabezpieczone przed przeładowaniem.

Nowy lub przez dłuższy okres czasu nieużywany pakiet akumulatorów charakteryzuje się swoją pełną wydajnością dopiero po ok. 5 cyklach ładowania i rozładowywania.

Nie należy ładować pakietu akumulatorów 13 po każdym użyciu, gdyż zmniejszy się w ten sposób jego pojemność. Pakiet akumulatorów należy ładować dopiero wtedy, gdy wskaźnika naładowania 12 miga lub świeci się światłem ciągłym.

Wyraźnie skrócony czas eksploatacji po dokona- nym procesie ładowania świadczy o tym, że aku- mulator jest zużyty i powinien zostać wymieniony.

Jeżeli akumulator jest rozładowany, urządzenie pomiarowe może być eksploatowane przy użyciu ładowarki 21, podłączonej do sieci. W tym celu należy wyłączyć urządzenie, ładować akumulator ok. 10 min., a następnie włączyć ponownie urządzenie pomiarowe przy podłączonej ładowarce.

Aby wymienić pakiet akumulatorów 13, należy przekręcić blokadę 16, ustawiając ją w pozycji 📋, a następnie wyjąć pakiet akumulatorów 13.

Wstawić nowy pakiet akumulatorów i obrócić blokadę 16, ustawiając ją w pozycji

Jeżeli urządzenie pomiarowe nie będzie przez dłuższy czas używane, należy wyjąć z niego pakiet akumulatorów. Akumulatory nieużywane przez dłuższy okres czasu mogą ulec korozji lub samorozładowaniu.

Wskaźnik stopnia naładowania akumulatora

Jeżeli wskaźnik stopnia naładowania akumulatora 12 zaczyna migać na czerwono, urządzenie pomiarowe może być jeszcze używane przez ok. 2 h.

Jeżeli wskaźnik stopnia naładowania akumulatora 12 świeci się czerwonym światłem ciągłym, dalsze pomiary nie są już możliwe. Urządzenie pomiarowe wyłącza się automatycznie po ok. 1 min.

Zasilanie odbiornika

Należy używać wyłącznie baterii alkalicznomanganowych.

Przesunąć blokadę 24 wnęki na baterie do zewnątrz, a następnie odchylić pokrywkę wnęki na baterie 34.

Podczas wkładania baterii do wnęki należy zwrócić uwagę na zachowanie prawidłowej biegunowości, zgodnie ze schematem umieszczonym wewnątrz wnęki.

Gdy symbol stopnia naładowania baterii b ukaże się na wyświetlaczu 32 po raz pierwszy, odbiornik laserowy można eksploatować jeszcze przez ok. 3 h.

Jeżeli odbiornik będzie przez dłuższy czas nieużywany, należy wyjąć z niego baterię. Bateria nieużywana przez dłuższy okres czasu może ulec korozji lub samorozładowaniu.

Praca urządzenia

Rozpoczęcie użytkowania lasera rotacyjnego

Należy unikać silnych uderzeń lub upuszczenia narzędzia pomiarowego. W przypadku silnego oddziaływania na urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę dokładności (zob. „Dokładność niwelacyjna lasera rotacyjnego“, str. 225).
Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie W przypadku, gdy urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru.

222 | Polski

Ustawienie urządzenia pomiarowego

Pozycja pozioma

Pozycja pionowa

Urządzenie pomiarowe należy ustawić na stabilnym podłożu w poziomej lub pionowej pozycji, zamontować na statywie 48 lub w uchwycie ściennym 43.

Ze względu swoją na swoją wysoką precyzję niwelowania, urządzenie pomiarowe jest bardzo wrażliwe na wstrząsy i zmiany pozycji. Dlatego, by uniknąć przerw w eksploatacji, spowodowanych koniecznością powtórnego niwelowania, należy ustawiać je w stabilnej pozycji.

Włączanie/wyłączanie

▶ Wiązki laserowej nie wolno kierować w stronę osób i zwierząt (w szczególności na wysokości oczu), jak również samemu wpatrywać się w wiązkę (nawet zachowując znaczną odległość). Natychmiast po włączeniu urządzenia pomiarowego wysyłana jest jedna pionowa wiązka lasera 9 i jedna zmienna pozioma wiązka 6.

Aby włączyć urządzenie pomiarowe, należy nacisnąć włącznik/wyłącznik 4. Wskaźniki 1, 3 i 12 zapalają się na krótki okres czasu. Urządzenie pomiarowe rozpoczyna automatyczną samoniwelację. Podczas procesu poziomowania wskaźnik automatycznej niwelacji 3 miga zielonym światłem, a laser pozostaje w trybie punktowym.

O zakończeniu niwelacji urządzenia pomiarowego świadczy palący się stałym zielonym światłem wskaźnik niwelacji 3, a także palący się stałym światłem laser. Po zakończeniu automatycznej niwelacji, urządzenie pomiarowe startuje automatycznie w trybie rotacyjnym.

Za pomocą przycisków wyboru trybu pracy 5 i 11 można już w czasie wstępnego poziomowania wybrać pożądany tryb pracy (zob. „Tryby pracy lasera rotacyjnego“, str. 222). W tym wypadku urządzenie pomiarowe włącza się, po zakończeniu poziomowania, w wybranym trybie pracy.

Aby wyłączyć urządzenie pomiarowe, należy ponownie nacisnąć włącznik/wyłącznik 4.

Urządzenie pomiarowe wyłącza się automatycznie, by chronić baterie, jeżeli znajduje się ono dłużej niż 2 godziny poza zakresem samopoziomowania lub gdy praca urządzenia została automatycznie przerwana (np. na wskutek potrącenia) i urządzenie pozostaje w tym stanie dłużej niż 2 godziny (zob. „Funkcja automatycznej niwelacji lasera rotacyjnego“, str. 224). Pozycja urządzenie pomiarowego musi zostać na nowo ustalona, a urządzenie ponownie włączone.

Tryby pracy lasera rotacyjnego

Zestawienie

Wszystkie trzy tryby pracy są możliwe zarówno przy poziomym jak i pionowym ustawieniu urządzenia pomiarowego.

Tryb rotacyjny

Tryb rotacyjny jest szczególnie zalecany w przypadku zastosowania odbiornika laserowego. Możliwy jest wybór między różnymi prędkościami rotacyjnymi.

Tryb liniowy

W tym trybie pracy zmienna wiązka lasera porusza się w ograniczonym kącie rozwarcia promieni lasera. Widoczność wiązki jest przez to lepsza (w porównaniu z trybem rotacyjnym). Możliwy jest wybór między różnymi kątami rozwarcia.

Tryb punktowy

W tym trybie pracy osiągana jest najlepsza widoczność wiązki lasera. Służy on np. do prostego przenoszenia wysokości lub do kontroli ustawienia w jednej osi (linii).

Tryb rotacyjny (150/300/600 min ^-1 )

Po każdym włączeniu, urządzenie pomiarowe znajduje się w trybie rotacyjnym ze średnią prędkością rotacyjną.

Aby przejść z trybu liniowego do rotacyjnego, należy nacisnąć przycisk trybu rotacyjnego 5. Tryb rotacyjny startuje ze średnią prędkością rotacyjną.

Aby zmienić prędkość rotacyjną, należy wciskać przycisk trybu rotacyjnego 5, aż do osiągnięcia pożądanej prędkości.

Do pracy z użyciem odbiornika laserowego, należy wybrać najszybszą prędkość rotacyjną Pracując bez odbiornika, należy – w celu lepszej widoczności wiązki lasera – zredukować prędkość obrotową, lub użyć okularów obserwacyjnych 42.

Tryb liniowy, tryb punktowy (10°/25°/35°, 0°)

Aby przejść do trybu liniowego lub punktowego, należy nacisnąć przycisk trybu liniowego 11. Urządzenie pomiarowe przestawia się na tryb liniowy z najmniejszym kątem rozwarcia promieni lasera.

Aby zmienić kąt rozwarcia, należy wcisnąć przycisk trybu liniowego 11. Kąt rozwarcia zwiększa po dwa stopnie. Równocześnie przy każdym kolejnym stopniu zwiększa się prędkość rotacyjna Po trzecim naciśnięciu przycisku 11, urządzenie pomiarowe przechodzi do trybu punktowego. Ponowne naciśnięcie przycisku 11 powoduje, że urządzenie pomiarowe powraca do trybu liniowego z najmniejszym kątem rozwarcia.

Wskazówka: Pod wpływem inercji, laser może nieznacznie wykraczać poza punkty końcowe linii lasera.

Aby ustalić położenie linii lasera lub plamki lasera w ramach płaszczyzny rotacyjnej, należy ręcznie obrócić głowicę rotacyjną 10, ustawiając ją w pożądanej pozycji, lub użyć do tego celu pilota 46.

Obracanie płaszczyzny rotacyjnej w pionie

Przy pionowym ustawieniu urządzenia pomiarowego można plamkę, linię lasera lub płaszczyznę rotacyjną obrócić dookoła pionowej osi, używając do tego celu pilota 46 Aby dokonać tej operacji, należy kierować się wskazówkami zawartymi w instrukcji obsługi pilota.

Przystąpienie do użytkowania odbiornika laserowego

▶ Odbiornik laserowy należy chronić przed wilgocią.
Odbiornik laserowy należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie W przypadku, gdy odbiornik laserowy poddany był większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci on do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję odbioru.

Odegłość odbiornika laserowego od lasera rotacyjnego nie powinna być mniejsza niż 50 cm. Odbiornik laserowy należy ustawić tak, aby wiązka lasera osiągała pole odbiorcze 31. Na laserze rotacyjnym należy ustawić najwyższą prędkość rotacyjną.

Włączanie/wyłączanie

Przy włączaniu odbiornika laserowego rozlega się głośny sygnał dźwiękowy. Z tego względu należy trzymać odbiornik laserowy podczas włączania z dala od narządów słuchu i w bezpiecznej odległości od innych osób. Głośny dźwięk może uszkodzić słuch.

Aby włączyć odbiornik laserowy, należy nacisnąć włącznik/wyłącznik 26. Rozlegną się dwa sygnały akustyczne, a wszystkie wskaźniki na wyświetlaczu zapalą się na krótki okres czasu.

Aby wyłączyć odbiornik laserowy, należy ponownie nacisnąć włącznik/wyłącznik 26. Jeżeli przez ok. 10 min. na odbiorniku laserowym nie zostanie naciśnięty żaden przycisk, a pole odbiorcze przez 31 10 min. nie zostanie trafione przez promień lasera, odbiornik laserowy wyłącza się automatycznie, aby nie zużywać niepotrzebnie baterii. Wyłączenie zostanie zasygnalizowane sygnałem dźwiękowym.

224 | Polski

Ustawienie znacznika położenia środkowego

Za pomocą przycisku 27 można zdefiniować dokładność, z jaką pozycja wiązki lasera na polu odbiorczym, ukazana zostanie jako „środkowa“:

• Ustawienie „dokładne“ (wskaźnik f na wyświetlaczu),
• Ustawienie „średnie“ (wskaźnik a na wyświetlaczu),

Zmiana w ustawieniu dokładności zostanie zasygnalizowana sygnałem dźwiękowym.

Po włączeniu odbiornika laserowego, dokładność ustawiana jest automatycznie jako „ustawienie średnie”.

Wskaźniki kierunku

Wskaźniki na dole g, w środku e i u góry c (przedniej i tylnej części odbiornika laserowego), wskazują na pozycję rotującej wiązki lasera w polu odbioru 31. Pozycja ta może być dodatkowo zasygnalizowana sygnałem dźwiękowym (zob. „Sygnał akustyczny, służący do ukazywania pozycji wiązki lasera“, str. 224).

Odbiornik laserowy umieszczony został zbyt nisko: Jeżeli wiązka lasera pada na górną część pola odbiorczego 31, na wyświetlaczu zapala się dolny wskaźnik kierunku g.

Przy włączonej sygnalizacji akustycznej, sygnał rozbrzmiewa w wolnym takcie.

Odbiornik laserowy należy przemieścić ku górze w kierunku wskazanym strzałą. Przy osiągnięciu położenia środkowego 30, widoczny będzie tylko czubek wskaźnika kierunku g.

Odbiornik laserowy umieszczony został zbyt wysoko: Jeżeli wiązka lasera pada na dolną część pola odbiorczego 31, na wyświetlaczu zapala się górny wskaźnik kierunku c.

Przy włączonej sygnalizacji akustycznej, sygnał rozbrzmiewa w szybkim takcie.

Odbiornik laserowy należy przemieścić ku dołowi w kierunku wskazanym strzałąką. Przy osiągnięciu położenia środkowego 30, widoczny będzie tylko czubek wskaźnika kierunku c.

Odbiornik laserowy w środku: Jeżeli wiązka laserowa przechodzi przez pole odbiorcze 31 na wysokości znacznika położenia środkowego 30, wskaźnik środka e pali się światłem ciągłym.

Przy włączonym sygnale dźwiękowym, rozbrzmiewa sygnał ciągły.

Sygnał akustyczny, służący do ukazywania pozycji wiązki lasera

Pozycja wiązki lasera na polu odbiorczym 31 może być ukazywana poprzez sygnał dźwiękowy.

Po włączeniu odbiornika laserowego, sygnał dźwiękowy jest zawsze wyłączony.

Włączając sygnał dźwiękowy, można dokonać wyboru między dwoma poziomami głośności.

Aby włączyć lub zmienić sygnał dźwiękowy, należy wciskać przycisk 28, aż do osiągnięcia pożądanego poziomu głośności. W przypadku średniego poziomu głośności, symbol włączonego sygnału dźwiękowego d miga na wyświetlaczu, w przypadku wysokiego poziomu głośności, sygnał świeci się światłem ciągłym. Jeżeli dźwięk jest wyłączony, symbol wygasa.

Funkcja automatycznej niwelacji lasera rotacyjnego

Zestawienie

Dzięki funkcji automatycznej niwelacji urządzenie pomiarowe natychmiast po włączeniu rozpoznaje samoczynnie pozycję, w jakiej się znajduje (pion lub poziom). Aby przejść z pozycji poziomej do pionowej (lub odwrotnie), należy wyłączyć urządzenie, ustawić je w pożądanej pozycji i ponownie włączyć.

Po włączeniu urządzenie pomiarowe kontroluje poziome względnie pionowe położenie i wyrównuje w sposób automatyczny nierówności nie przekraczające jego zakresu samoczynnej niwelacji, wynoszącego 8 % (±0,8 m/10 m).

Jeżeli urządzenie pomiarowe przechylone jest po włączeniu lub po zmianie położenia o więcej jak 8 %, nie dochodzi do wypoziomowania.

W tym wypadku wirnik jest zatrzymywany, laser miga, a wskaźnik 3 pali się ciągłym światłem czerwonym. Należy ustawić urządzenie pomiarowe na nowo i poczekać na niwelację. Bez ponownego ustawienia urządzenia pomiarowego laser wyłączy się po 2 minutach, a urządzenie po 2 godzinach w sposób automatyczny.

Wypoziomowaniu, urządzenie pomiarowe kontroluje stale swoją pozycję – poziom lub pion. W przypadku zmian położenia, urządzenie dokonuje automatycznej samoniwelacji. Aby uniknąć

błędnych pomiarów, podczas procesu poziomowania, wirnik jest zatrzymywany, laser miga, a w s k a ż n i k 3 pali się ciągłym zielonym świat

Dokładność niwelacyjna lasera rotacyjnego

Zabezpieczenie przed wstrząsami

Urządzenie pomiarowe zaopatrzone jest w zabezpieczenie przed wstrząsami, które powo- duje, że w przypadku zmian położenia, wstrzą- sów lub drgań urządzenia pomiarowego, nie- możliwe jest wypoziomowanie przy zmienionej wysokości, co ma na celu zapobiegnięcie błędom pomiaru wysokości.

Aby włączyć funkcję zabezpieczenia przed wstrząsami, należy nacisnąć włącznik/wyłącznik 2. Wskaźnik 1 pali się ciągłym zielonym światłem, a po upływie 30 sekund następuje aktywacja zabezpieczenia przed wstrząsami.

Jeżeli w przypadku zmiany położenia urządzenia pomiarowego przekroczony zostanie zakres dokładności niwelacyjnej lub jeśli zarejestrowany zostanie silny wstrząs, uruchamia się zabezpieczenie przed wstrząsami. Wirnik jest zatrzymywany, laser miga, wskaźnik niwelacji 3 gaśnie, a wskaźnik 1 miga na czerwono. Aktualny tryb pracy jest zapamiętywany.

Podczas uruchomionej funkcji zabezpieczenia przed wstrząsami należy wcisnąć przycisk 2. Funkcja zabezpieczenia przed wstrząsami jest uruchamiana na nowo, a urządzenie pomiarowe rozpoczyna poziomowanie. Natychmiast po wypoziomowaniu urządzenia pomiarowego (wskaźnik niwelacji 3 pali się ciągłym zielonym światłem), urządzenie rozpoczyna pracę w uprzednio zapamiętanym trybie. Następnie należy skontrolować wzgl. skórygować wysokość wiązki lasera.

Jeżeli po zadziałaniu zabezpieczenia przed wstrząsami, funkcja ta nie zostanie zastartowana na nowo poprzez wciśnięcie przycisku 2, laser wyłączy się po 2 minutach, a urządzenie pomiarowe po 2 godzinach w sposób automatyczny.

Aby wyłączyć funkcję zabezpieczenia przed wstrząsami należy jednorazowo wcisnąć przycisk 2, lub – po zadziałaniu zabezpieczenia (wskaźnik 1 miga na czerwono) – dwukrotnie. Przy wyłączonej funkcji zabezpieczenia przed wstrząsami, wskaźnik 1 gaśnie.

Wpływy na dokładność niwelacji

Największy wpływ wywiera temperatura otoczenia. W szczególności różnice temperatur, biegnące od ziemi ku górze mogą odchylić wiązkę lasera. Istotne są już odchylenia, występujące przy pomiarze odcinków mierniczych dłuższych niż 20 m. Przy 100 m wartość odchylenia może przekraczać dwukrotnie, a nawet czterokrotnie wartość osiągniętą przy 20 m.

Ponieważ warstwowy rozkład temperatury jest największy w pobliżu podłoża, urządzenie pomiarowe powinno być – w przypadku odcinka mierniczego większego niż 20 m – zamontowane zawsze na statywie. Oprócz tego należy starać się ustawić urządzenie pomiarowe w miarę możliwości pośrodku płaszczyzny roboczej.

Kontrola dokładności pomiaru urządzenia

Oprócz czynników zewnętrznych także i czynniki specyficzne dla danego urządzenia (np. upadki lub silne uderzenia) mogą być przyczyną zakłóceń w pomiarach. Dlatego za każdym razem przed przystąpieniem do pracy należy skontrolować dokładność urządzenia pomiarowego.

Do przeprowadzenia kontroli potrzebny jest swobodny odcinek mierniczy o długości 20 m o stabilnym podłożu między dwoma ścianami A i B. N a l eży w tym celu – urządzenie musi znajdować się w pozycji poziomej –, przeprowadzić pomiar z obrotem dookoła obu osi X i Y (w kierunku dodatnim i ujemnym każdej z osi – w sumie 4 kompletne pomiary).

226 | Polski

– Urządzenie pomiarowe należy zamontować w pozycji poziomej w pobliżu ściany A na statywie 48 (osprzęt) lub ustawić je na stabilnym, równym podłożu. Włączyć urządzenie pomiarowe.

A B I 20 m

- Po zakończeniu niwelowania należy skierować wiązkę lasera w trybie punktowym na ścianę A (znajdującą się bliżej). Zaznaczyć środek punktu wiązki lasera na ścianie (punkt I).

A 180° I B II

- Obrócić urządzenie pomiarowe o 180°, wypoziomować i zaznaczyć środek punktu wiązki na przeciwległej ścianie B (punkt II).

– Przestawić urządzenie pomiarowe (nie obracając go) w pobliżu ściany B, włączyć i rozpocząć niwelację.

A I B II

– Urządzenie pomiarowe należy ustawić na takiej wysokości (za pomocą statywu lub podkładek), by środek punktu wiązki lasera trafał dokładnie w środek punktu II na ścianie B.

A III d I 180° B II

– Przekręcić urządzenie pomiarowe o 180°, nie zmieniając wysokości. Rozpocząć niwelację i zaznaczyć środek punktu wiązki lasera na ścianie A (punkt III). Należy przy tym zwrócić uwagę, by punkt III znajdował się możliwe dokładnie ponad lub poniżej punktu I.
- Z różnicy d między oboma zaznaczonymi punktami 1 i 111 na ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiarowego dla pomierzonej osi.

Pomiar powtórzyć dla pozostałych trzech osi. Urządzenie pomiarowe należy w tym celu obrócić przed rozpoczęciem każdego z pomiarów za każdym razem o 90°.

Na odcinku pomiarowym wynoszącym

2 x 20 m = 40 m odchylenie nie może przekraczać:

40 m x ±0,1 mm/m = ±4 mm.

Różnica d między punktami I i III może więc – w przypadku każdego z czterech pomiarów – wynosić maksymalnie 4 mm.

Jeżeli w jednym z czterech pomiarów dopuszczalna wartość odchylenia została przekroczona, należy zwrócić się do punktu serwisowego firmy Bosch.

Wskazówki robocze dotyczące lasera rotacyjnego

Do zaznaczania należy używać zawsze tylko środka punktu lasera. Wielkość punktu laserowego zmienia się w zależności od odległości.

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowywują światło zewnętrzne. Dzięki temu czerwone światło lasera jest znacznie uwydatnione.

▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii lasera, a nie do ochrony przed promieniowaniem laserowym.
▶ Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Praca z pilotem zdalnego sterowania (osprzęt)

Naciskanie przycisków obsługi może zakłócić niwelację urządzenia pomiarowego i doprowadzić do krótkotrwałego zatrzymania rotacji. Efektu tego można uniknąć stosując pilot zdalnego sterowania 46.

Soczewki odbioru 7 sygnału pilota znajdują się po trzech stronach urządzenia pomiarowego, m. in. w przedniej jego części, powyżej panelu sterowania.

Praca ze statywem (osprzęt)

Urządzenie pomiarowe zaopatrzone jest w przyłącza do statywu 5/8" do pracy w poziomie na statywie. Urządzenie pomiarowe wraz z wbudowanym przyłączem 18 przykręcić do statywu, który jest wyposażony w gwint przyłączeniowy 5/8" i zamocować je za pomocą śruby ustawczej na statywie.

W przypadku statywu 48 z podziałką na mechanizmie dźwigniowym można bezpośrednio nastawić przesunięcie wysokościowe.

Praca z uchwytem ściennym (osprzęt) (z o b. r y s. C)

Urządzenie pomiarowe można zamontować również za pomocą uchwytu ściennego 43. W trybie pracy w poziomie, uchwyt ścienny umożliwia zastosowanie urządzenia pomiarowego na dowolnej wysokości. W trybie pracy w poziomie urządzenie pomiarowe można zamocować na statywie 5/8" 48.

Praca z łatą mierniczą do stropów (zob. rys. C)

Łata miernicza do stropów 45 może na przykład służyć do prostego wyznaczania wysokości w przypadku podwieszanych sufitów. Zamoco- wać łatę mierniczą za pomocą uchwytu mag- netycznego na przykład na wsporniku.

Lustrzana połowa łaty mierniczej podwyższa widoczność wiązki lasera w przypadku niekorzystnych warunków oświetleniowych. Przezroczysta połowa umożliwia rozpoznanie wiązki lasera także od tyłu.

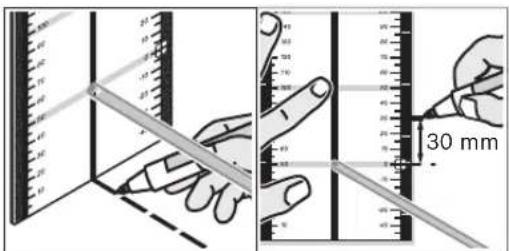

Praca z płytką pomiarową (osprzęt)

Za pomocą płytki pomiarowej 44 można prze- nieść znacznik lasera na podłoże względnie jego wysokość na ścianę.

Za pomocą pola zerowego i podziałki można dokonać pomiaru przesunięcia do pożądanej wysokości i nanieść je na innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania urządzenia na wysokość, która ma zostać przeniesiona.

Płytka pomiarowa 44 pokryta jest warstwa odblaskową, co zapewnia lepszą widoczność promienia lasera przy większej odległości bądź przy silnym świetle słonecznym. Zwiększona widoczność promienia jest zauważalna, tylko gdy się patrzy na płytkę równolegle do emitowanej wiązki lasera.

Praca z łatą mierniczą (osprzęt) (zob. rys. J)

Do kontroli poziomu lub do wyznaczania spadków zaleca się zastosowanie łaty mierniczej 38 wraz z odbiornikiem laserowym.

0+50 0 0-50 X

Na górze łaty mierniczej 38 umieszczona jest podziałka względna (±50 cm). Jej wysokość zerową (90–210 cm) można uprzednio nastawić u dołu na części wyciąganej. W ten sposób możliwy jest bezpośredni odczyt odchyleń od żądanej wysokości.

Wskazówki robocze dotyczące odbiornika laserowego

Zaznaczenie środka

Wysokość padania wiązki lasera można oznaczyć na znaczniku położenia środkowego 30 z prawej i lewej strony odbiornika laserowego, jeżeli wiązka pada dokładnie na środek pola odbiorczego 31. Znacznik położenia środkowego umieszczony jest 45 mm pod górną krawędzią odbiornika laserowego.

Ustawianie za pomocą poziomnicy

Odbiornik laserowy można ustawić w pozycji pionowej, stosując do tego celu poziomnice 25. W wyniku krzywego ustawienia odbiornika laserowego uzyskuje się błędne pomiary.

Mocowanie za pomocą uchwytu (zob. rys. A)

Odbiornik laserowy można zamocować za pomocą uchwytu mocującego 40 zarówno na łacie mierniczej 38 (osprzęt), jak również na innym przedmiocie, nie szerszym niż 65 mm.

Uchwyt mocujący 40 należy zamocować za pomocą śruby 39 w gnieździe 33, umieszczonym w tylnej części odbiornika laserowego.

Poluzować śrubę ustalającą 36, nasunąć uchwyt na np. łatę mierniczą 38 i dokręcić ponownie śrubę 36.

Poziomnica 41 ułatwi poziome ustawienie uchwytu mocującego 40.

Górna krawędź uchwytu 37 znajduje się dokładnie na tej samej wysokości, co znacznik środka 30 i może być używa do oznaczania promienia lasera.

Zamocowanie magnesem (zob. rys. B)

Jeżeli bezpieczne zamocowanie nie jest absolutnie konieczne, odbiornik laserowy (jego część czołową) można przymocować za pomocą płyty magnetycznej 29 do metalowych elementów.

Przykłady zastosowania

Przenoszenie/kontrola punktów wysokości- wych (zob.rys.D)

Ustawić urządzenie pomiarowe poziomo na stabilnym podłożu lub zamontować na statywie 48 (osprzęt).

Praca ze statywem: Nakierować wiązkę lasera na pożadana wysokość. Przenieść lub skontrolować wysokość w miejscu docelowym.

Praca bez statywu: Ustalić różnicę wysokości między wiązką lasera (w trybie punktowym lub liniowym) a linią wysokości w punkcie odniesienia za pomocą płytki pomiarowej 44. Przenieść lub skontrolować wysokość pomierzoną różnicę wysokości w miejscu docelowym.

Równoległe ustawienie wiązki pionowej/ wyznaczanie kątów prostych (zob. rys. E)

Do wyznaczania kątów prostych lub do ustawiania ścianek działowych, należy pionową wiązkę lasera 9 ustawić równolegle, tzn. w równych odstępach do jakiejs linii odniesienia (np. ściany). W tym celu należy ustawić urządzenie pomiarowe w pozycji pionowej i pozycjonować je w ten sposób, by pionowa wiązka przebiegała mniej więcej równolegle do linii odniesienia.

Dla dokładnego pozycjonowania należy zmierzyć – bezpośrednio na urządzeniu pomiarowym – odstęp między wiązką pionową i linią odniesienia za pomocą płytki pomiarowej 44. Ponownie zmierzyć odstęp między wiązką pionową i linią odniesienia, zachowując możliwie największą odległość od urządzenia pomiarowego. Wiązkę pionową ustawić tak, by znajdowała się ona w tej samej odległości do linii odniesienia, co przy pomiarze bezpośrednio na urządzeniu pomiarowym. Kąt prosty do wiązki pionowej 9 ukazywany jest za pomocą wiązki zmiennej 6.

Projekcja płaszczyzn pionowych (zob. rys. F)

Aby dokonać projekcji płaszczyzny pionowej, należy ustawić urządzenie pomiarowe w pozycji pionowej. Jeżeli powierzchnia ma przebiegać pod kątem prostym do jakiejś linii odniesienia (np. ściany), należy orientować wiązkę pionową 9 wg tej linii odniesienia.

Płaszczyzna pozioma ukazywany jest za pomocą wiązki zmiennej 6.

Praca bez odbiornika (zob. rys. G)

W przypadku korzystnych warunków oświetleniowych (ciemne pomieszczenie), a także w przypadku krótkich odległości, możliwa jest praca bez odbiornika laserowego. Dla lepszej widoczności wiązki lasera należy wybrać albo tryb liniowy, albo tryb punktowy i przekręcić przy tym ręcznie głowicę rotacyjną 10, kierując ją do miejsca docelowego.

Praca z odbiornikiem (zob. rys. H)

W przypadku niekorzystnych warunków oświetleniowych (jasne pomieszczenie, bezpośrednie działanie promieni słonecznych), a także przy większych odległościach, należy stosować odbiornik laserowy (aby łatwiej odnaleźć wiązkę lasera). Do pracy z odbiornikiem laserowym należy wybrać tryb rotacyjny z najszybszą prędkością rotacyjną.

Przeprowadzanie pomiarów przy większych odległościach (zob. rys. I)

Podczas pomiarów przy większych odległościach należy stosować odbiornik laserowy (aby łatwiej odnaleźć wiązkę lasera). Aby zmniejszyć zakłócenia, urządzenie pomiarowe należy ustawiać zawsze pośrodku płaszczyzny roboczej lub na statywie.

Praca na zewnątrz (zob. rys. J)

Podczas pomiarów dokonywanych na zewnątrz należy zawsze stosować odbiornik laserowy.

Podczas prac na niestabilnym podłożu, urządzenie pomiarowe należy montować na statywie 48. Należy też dokonać aktywacji zabezpieczenia przed wstrząsami, aby uniknąć błędnych pomiarów, spowodowanych osunięciem się podłoża lub wstrząsem urządzenia pomiarowego.

230 | Polski

Zestawienie wskaźników

	Wiązka lasera	Rotacja lasera*	zielony czer-wony	zielony czer-wony
Włączenie urządzenia pomiarowego(1 sek. autotest) ●	●		●
Niwelacja wstępna i korekta niwelacji 2x/s ○	2x/s
Zakończona wstępna niwelacja/urządzene gotowe do eksploatacji ●	●		●
Przekroczenie zakresu samoczynnejniwelacji 2x/s ○	●
Zabezpieczenie przed wstrząsamiaktywne ●
Zadziałało zabezpieczenie przedwstrząsami 2x/s ○	2x/s
Napięcie baterii na ≤ 2 h pracy 2 x / s
Baterie rozładowane	○	○		●
	* w trybie liniowym i rotacyjnym
	2x/s	Częstotliwość migania (dwa razy na sekundę)
	●	Tryb pracy ciągłej
	○	Funkcja zatrzymana

Konserwacja i serwis

Konserwacja i czyszczenie

Laser rotacyjny, ładowarkę i odbiornik laserowy należy utrzymywać w czystości.

Lasera rotacyjnego, ładowarki i odbiornika nie należy zanurzać w wodzie ani w innych płynach.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie używać żadnych środków czyszczących ani zawierających rozpuszczalnik.

W przypadku lasera rotacyjnego należy regularnie czyścić płaszczyzny przy otworze wylotowym wiązki laserowej, a szczególnie usuwać kłączki kurzu.

Jeśli laser rotacyjny, ładowarka lub odbiornik laserowy, mimo dokładnej i wszechstronnej kontroli produkcyjnej, uległyby kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zapytaniach, zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego, podanego na tabliczce znamionowej lasera rotacyjnego, ładowarki lub odbiornika laserowego.

Obługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi:

[phone]

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Laser rotacyjny, ładowarkę, odbiornik laserowy, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Tylko dla państw należących do UE:

Nie należy wyrzucać lasera rotacyjnego, ładowarki i odbiornika laserowego do odpadów domowych!

Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych

narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Akumulatory/Baterie:

Ni-MH: Niklowo-metalowo-wodorowy

Akumulatorów/baterii nie należy wyrzucać do odpadów domowych, nie wolno ich wrzucać do ognia lub do wody. Akumulatory/baterie należy zbierać, oddać do ponownej przeróbki lub usunąć w sposób zgodny z zasadami ochrony środowiska.

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 91/157/EWG uszkodzone lub zużyte akumulatory/baterie muszą zostać poddane utylizacji.

Zastrzega się prawo dokonywania zmian.

232 | Česky

• „Finom” fokozat (f kijelzés),
• „Közepes” fokozat (a kijelzés).

Laserski sprejemnik\*

24 Aretiranje pokrova predalčka za baterije
