| Typ produktu | Profesionálny rotačný laser |
| Značka | Bosch |
| Model | GRL 150 HV Set 3 |
| Pracovný rozsah (bez prijímača) | Približne 30 m |
| Pracovný rozsah (s prijímačom LR 1) | Až 150 m |
| Presnosť nivelácie | < ±0,1 mm/m |
| Rozsah automatickej nivelácie | ±8 % (±5°) |
| Čas nivelácie | 15 s |
| Rýchlosti otáčania | 150 / 300 / 600 ot./min |
| Trieda lasera | 2 (635 nm, < 1 mW) |
| Napájanie lasera | 2 batérie LR20 (D) 1,5 V alebo 2 akumulátory NiMH 1,2 V (9 Ah) |
| Výdrž (batérie) | Približne 60 h |
| Výdrž (akumulátory) | Približne 40 h |
| Prevádzková teplota | -10 °C až +50 °C |
| Stupeň krytia | IP54 (odolný voči prachu a striekajúcej vode) |
| Hmotnosť (len laser) | 1,8 kg |
| Rozmery (laser) | 183 x 170 x 186 mm |
| Laserový prijímač LR 1 | Dosah 150 m, presnosť ±1 mm (jemná) / ±3 mm (stredná) |
| Napájanie prijímača | 1 batéria 9 V 6LR61 |
| Výdrž prijímača | Približne 50 h |
| Hmotnosť prijímača | 0,36 kg |
| Nabíjačka | 100-240 V~, 50/60 Hz, doba nabíjania 14 h |
| Hlavné funkcie | Automatická nivelácia, varovanie pred otrasom, režimy otáčanie / línie / body, voliteľné diaľkové ovládanie |
| Údržba | Čistenie jemnou vlhkou handričkou, nepoužívať rozpúšťadlá |
| Bezpečnosť | Laser triedy 2, nepozerajte sa do lúča, používajte iba s príslušenstvom Bosch |
| Náhradné diely / opraviteľnosť | Opravu vykonáva iba autorizovaný servis Bosch, vyžaduje sa číslo dielu |
Často kladené otázky - GRL 150 HV Set 3 BOSCH
Otázky používateľov k GRL 150 HV Set 3 BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Laserová vodováha vo formáte PDF zadarmo! Nájdite svoj návod GRL 150 HV Set 3 - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GRL 150 HV Set 3 značky BOSCH.
NÁVOD NA OBSLUHU GRL 150 HV Set 3 BOSCH

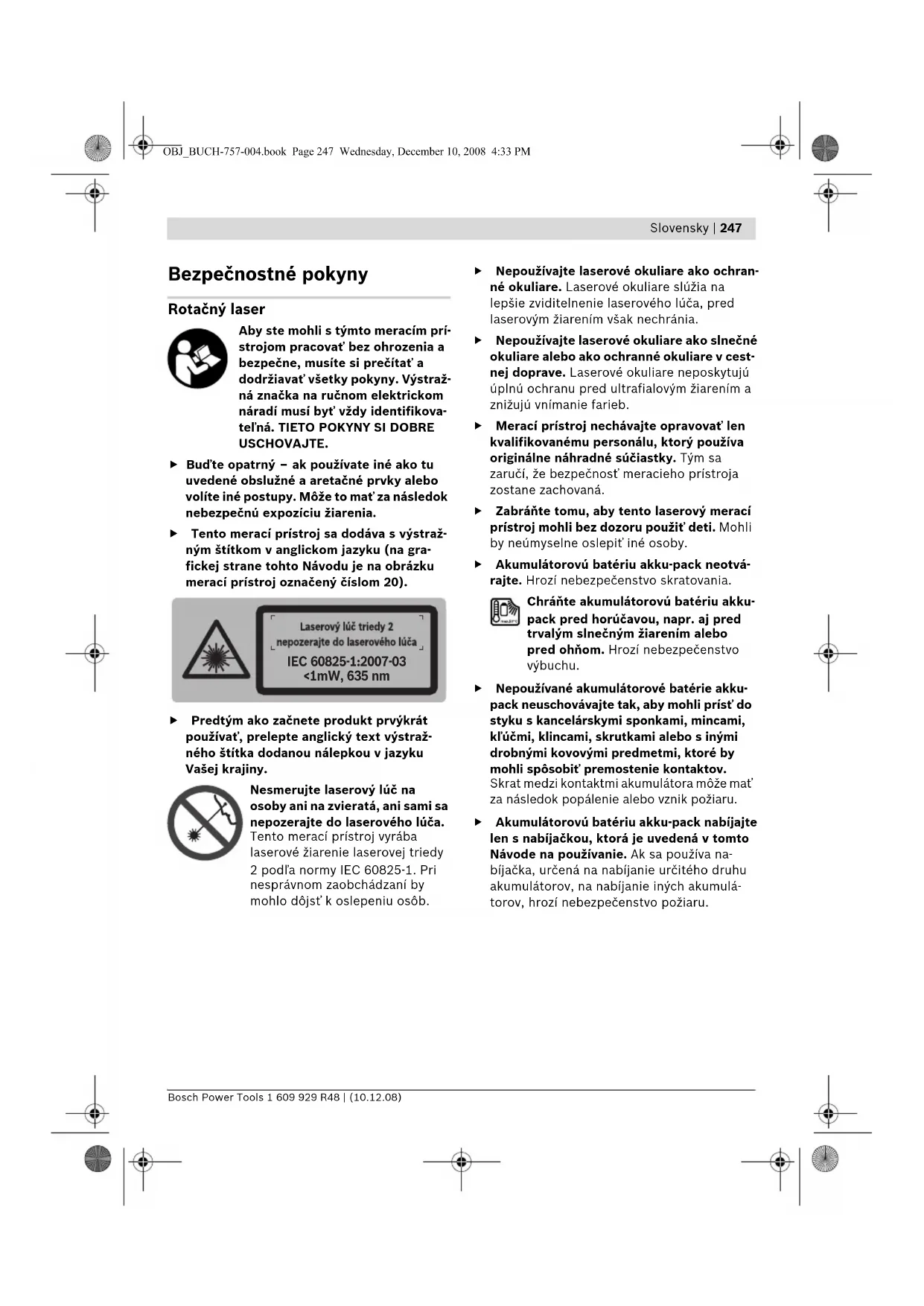

skPóvočný návod na použitie
Vložte nový blok akumulátoru a otočte aretaci 16 do polohy
▶ Bud'te opatrný – ak použivate iné ako tu uvedené obslužné a aretačné prvky alebo volíte iné postupy. Môže to mat' za následok nebezpečnú expozíciu žiarenia.
Tento merací prístroj sa dodáva s výstražným štítkom v anglickom jazyku (na grafickej strane tohto Návodu je na obrázku merací prístroj označený číslom 20).
Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lúča. Tento merací prístroj vyrába laserové žiarenie laserovej triedy 2 podľa normy IEC 60825-1. Pri nesprávnom zaobchádzaní by mohlo dôjst’ k oslepeniu osôb.
▶ Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.
Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.
Merací prístroj nechávajte opravovat' len kvalifikovanému personálu, ktorý použiva originálne náhradné súčiastky. Tým sa zaručí, že bezpečnost' meracieho prístroja zostane zachovaná.
Zabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru použit' deti. Mohli by neúmyselne oslepiť iné osoby.
- Akumulátorovú batériu akku-pack neotvárajte. Hrozí nebezpečenstvo skratovania.
Chráňte akumulátorovú batériu akku- pack pred horúčavou, napr. aj pred trvalým slnečným žiarením alebo pred ohňom. Hrozí nebezpečenstvo výbuchu.
Nepoužívané akumulátorové batérie akku-pack neuschovávajte tak, aby mohli prist' do styku s kancelárskymi sponkami, mincami, klúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mat' za následok popálenie alebo vznik požiaru.
Akumulátorovú batériu akku-pack nabíjajte len s nabíjačkou, ktorá je uvedená v tomto Návode na používanie. Ak sa používa nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru.
248 | Slovensky
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mat' za následok zásah elektrickým prúdom, spôsobit' požiar a/alebo t'ažké poranenie.
Nenabíjajte nabíjačkou žiadne cudzie akumulátory (iných značiek). Táto nabíjačka je vhodná výlučne na nabíjanie akumulátorov Bosch Akku-Pack, ktoré sa používajú v rotačných laseroch. Pri nabíjaní cudzích akumulátorov hrozí nebezpečenstvo požiaru a výbuchu.
Udržiavajte nabíjačku v čistote. Následkom znečistenia hrozí nebezpečenstvo zásahu elektrickým prúdom.
Pred každým použitím produktu prekontrolujte nabíjačku, prívodnú šnúru aj zástrčku. Nepoužívajte nabíjačku v prípade, ak ste zistili nejaké poškodenie. Nabíjačku sami neotvárajte a dávajte ju opravovať len kvalifikovanému personálu a výlučne iba s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, prívodné šnúry a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
Nepoužívajte nabíjačku položenú na l'ahko horl'avom podklade (ako je napr. papier, textil a podobne) resp. ani v horl'avom prostredí. Zohrievanie nabíjačky, ktoré vzniká pri nabíjaní, predstavuje nebezpečenstvo požiaru.
Z akumulátora môže pri nesprávnom používaní vytekat' kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu oči vyhl'adajte aj lekára. Unikajúca kvapalina z akumulátora môže mat' za následok podráždenie pokožky alebo popáleniny.
Laserový prijímač
Optimálna práca s týmto meracím prístrojom je možná len vtedy, ak si dôkladne prečítane tento Návod na používanie a pracovné pokyny a prisne budete dodržiavat' pokyny, ktoré sú tam uvedené. TIETO POKYNY SI DOBRE USCHOVAJTE.
Nedávajte meraci prístroj do blízkosti kardiostimulátorov. Prostredníctvom magnetickej doštičky 29 sa vytvára magnetické pole, ktoré môže negativne ovplyvňovať spôsob činnosti kardiostimulátorov.
Merací prístroj majte v dostatočnej vzdiale- nosti od magnetických dátových nosičov a prístrojov citlivých na magnetické polia. Následkom účinku magnetickej doštičky 29 by mohlo dôjst'k nenahraditel'ným stratám údajov.
Popis fungovania
Vyklopte si láskavo vyklápaciu stranu s obrázkami rotačného lasera, nabíjačky a laserového prijímača a nechajte si ju vyklopenú po celý čas, ked' čítate tento Návod na používanie.
Používanie podl'a určenia
Rotačný laser
Tento merací prístroj je určený na zist'ovanie a kontrolu exaktne vodorovných výškových rovín, zvislých línií, zameriavacích línií (súbežníc) a bodov na zvislici.
Nabíjačku používajte len v takom prípade, ak viete kompletne ohodnotit' a bez obmedzenia uskutočnit' všetky funkcie, alebo ak ste dostali príslušné pokyny.
Laserový prijímač
Tento merací prístroj je určený na rýchle vyhlá- danie rotujúceho laserového lúča.
Slovensky | 249
Vyobrazené komponenty
Číslovanie jednotlivých vyobrazených komponentov sa vzt'ahuje na zobrazenie rotačného lasera, nabíjačky a laserového prijímača na grafickej strane tohto Návodu na používanie.
Rotačný laser/Nabíjačka
1 Indikácia Výstraha pred šokom
2 Tlačidlo Výstraha pred šokom
3 Indikácia Nivelačná automatika
4 Tlačidlo vypínača Rotačný laser
5 Tlačidlo pre rotačnú prevádzku a vol'bu rýchlosti rotácie
6 Variabilný laserový lúč
7 Prijímacia šošovka pre dial'kové ovládanie
8 Výstupný otvor laserového lúča
9 Zvislý lúč
10 Rotačná hlava
11 Tlačidlo pre čiarovú prevádzku a výber dížky čiary
12 Indikácia Stav nabitia akumulátora
13 Akku-pack*
14 Priehradka na batérie
15 Aretácia priehradky na batérie
16 Aretácia akumulátorovej batérie akku-pack*
18 Statívové uchytenie 5/8"
20 Výstražný štítok laserového prístroja
21 Nabíjačka*
22 Zástrčka siet'ovej šnúry nabíjačky*
25 Libela laserový prijímač
27 Tlačidlo nastavenie presnosti merania
28 Tlačidlo zvukový signál
29 Magnetická doštička
30 Stredová značka
31 Políčko príjmu laserového lúča
32 Displej
33 Uchytenie pre držiak
34 Viečko priehradky na batérie
35 Sériové číslo Laserový prijímač
36 Aretačná skrutka držiaka
37 Horná hrana držiaka
39 Upevňovacia skrutka držiaka
40 Držiak
41 Libela držiak
Indikačné prvky Laserový prijímač
a Indikácia nastavenie „stredné“
b Indikácia batérie
c Indikácia smeru hore
d Indikácia Zvukový signál
e Stredová indikácia
f Indikácia nastavenie „jemné“
g Indikácia smeru dole
Príslušenstvo/náhradné súčiastky

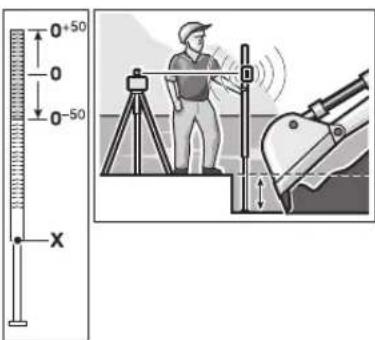

38 Meracia lata stavebného lasera*
42 Okuliare na zviditel'nenie laserového lúča*
43 Držiak na stenu*
(bude k dispozícii od leta 2009)
44 Meracia platnička s pätkou*
45 Stropová meracia platnička*
46 Dial'kové ovládanie*
(bude k dispozícii od leta 2009)
47 Kufrík
48 Statív*
*Zobrazené alebo popísané príslušenstvo nepatri celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.
250 | Slovensky
Technické údaje
| Rotačný laser GRL 150 HV | |
| Professional | |
| Vecné číslo | 3 601 K15 300 |
| Pracovný rozsah (polomer)1) | |
| - bez laserového prijímača cca | 30 m |
| - s laserovým prijímačom cca | 150 m |
| Presnost' nivelácie1)2) | <± 0,1 mm/m |
| Rozsah samonivelácie typicky | ±8 % (±5°) |
| Doba nivelácie typicky | 15 s |
| Rýchlost' rotácie | 150/300/600 min-1 |
| Prevádzková teplota | -10 ... +50 °C |
| Skladovacia teplota | -20 ... +70 °C |
| Relativna vlhkost' vzduchu max. | 90 % |
| Laserová trieda | 2 |
| Typ lasera | 635 nm, <1 mW |
| Ø laserového lúča na výstupnom otvore cca1) | 5 mm |
| Statívové uchytenie (horizontálne) | 5/8" |
| Akumulátory (NiMH) | 2 x 1, 2 VK R 20 (D) (9 A h) |
| Batérie (alkalicko-mangánové) | 2 x 1,5 V LR20 (D) |
| Doba prevádzky cca | |
| - Akumulátory (NiMH) | 40 h |
| - Batérie (alkalicko-mangánové) | 60 h |
| Hmotnost' podľa EPTA-Procedure 01/2003 | 1,8 kg |
| Rozmery | 1 8 3 x 1 7 0 x 1 8 6 m m |
| Použitie mimo uzavretých priestorov je možné | ● |
| Druh ochrany | IP 54 (ochrana proti prachu a proti striekajúcej vode) |
1) pri 20 °C
2) pozdíž osí
Všimnite si láskavo vecné číslo svojho lasera na typovom štítku, pretože obchodné názvy jednotlivých rotačných laserov sa môžu odlišovat.
Na jednoznačnú identifikáciu Vášho rotačného lasera slúži sériové číslo 19 na typovom štítku.
Slovensky | 251
Laserový prijímač LR 1
| Professional | |
| Vecné číslo | 3 601 K15 400 |
| Pracovný dosah ^1) | |
| - s rotačným laser GRL 150 HV | 150 m |
| Uhol príjmu | 120° |
| Registrovatelná rýchlost' rotácie | >200 min ^1 |
| Presnost' merania ^2) | |
| - Nastavenie „jemné“ | ± 1 mm |
| - Nastavenie „stredné“ | ± 3 mm |
| Prevádzková teplota | -10 °C ... +50 °C |
| Skladovacia teplota | -20 °C ... +70 °C |
| Batéria | 1 x 9 V 6 L R 6 1 |
| Doba prevádzky cca | 50 h |
| Hmotnost' podľa EPTA-Procedure 01/2003 | 0,36 kg |
| Rozmery | 148 x 73 x 30 mm |
| Použitie mimo uzavretých priestorov je možné | ● |
| Druh ochrany | IP 54 (ochrana proti prachu a proti striekajúcej vode) |
1) Pracovný dosah sa môže následkom nepriaznivých podmienok (napríklad priame žiarenie slnečného svetla) zmenšit.
2) v závislosti od vzdialenosti medzi laserovým prijímačom a rotačným laserom
Všimnite si láskavo vecné číslo svojho lasera na typovom štítku, pretože obchodné názvy jednotlivých rotačných laserov sa môžu odlišovat'.
Na jednoznačnú identifikáciu Vášho laserového prijímača slúži sériové číslo 35 na typovom štítku.
Nabíjačka
Hodnotená hladina hluku A tohto meracieho prístroja je typicky nižšia ako 70 dB(A).
Laserový prijímač
Rotačný laser/Nabijačka: Na vlastnú zodpovednost' vyhlasujeme, že nižšie „Technické údaje“ popísaný výrobok je sa zhoduje s nasledujúcimi normami alebo normativnymi dokumentmi: EN 61010-1, EN 60825-1 (Meracie prístroje) resp. EN 60950-1 (Nabijačky akumulátorov) podľa ustanovení smerníc 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009).
Súbory technickej dokumentácie sa nachádzajú na adrese:
Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
CE 08
Napájanie Rotačný laser
Prevádzka s batériami/akumulátormi
Pri vkladaní batérií dávajte pozor na správne pólovanie podľa obrázka na priehradke pre batérie. Vymieňajte vždy všetky batérie súčasne. Pri jednej výmene používajte len batérie jedného výrobcu a vždy také, ktoré majú rovnakú kapacitu. Uzavrite priehradku na batérie 14 a otočte aretáciu 15 do polohy
Ak ste vložili do priehradky batérie nesprávne, merací prístroj sa nebude dat' zapnút'. Vložte batérie tak, aby bolo pólovanie správne.
Ked' merací prístroj n ebudete dlhší čas použivat', vyberte z neho batérie. Počas dlhšieho skladovania meracieho prístroja môžu batérie skorodovat' a samočinne sa vybit'.
Prevádzka s akumulátorovou batériou akku-pack
Pred prvým zapnutím prístroja akumulátorovú batériu akku-pack 13 nabite. Akumulátorová batéria akku-pack sa smie nabíjat' výlučne len v určenej nabíjačke 21.
Všimnite si napätie siete! Napätie zdroja prúdu musí mat' hodnotu zhodnú s údajmi na typovom štítku ručného elektrického náradia. Ručné elektrické náradie označené pre napätie 230 V sa smie používat' aj s napátím 220 V. Zastrčte siet'ovú zástrčku 22 (adaptér) vhodnú do Vašej elektrickej siete do nabíjačky 21 a nechajte ju zaskočit'.
Zastrčte nabíjaciu zástrčku 23 nabíjačky do zdierky 17 (do zásuvky pre nabíjaciu zástrčku) na akumulátorovej batérii akku-pack. Pripojte nabíjačku na elektrickú siet'. Nabíjanie prázdnej akumulátorovej batérie akku-pack si vyžaduje cca 14 hodiny. Nabíjačka a akumulátorová batéria akku-pack sú zabezpečené proti prebijaniu. Nová alebo dlhšiu dobu nepouživaná akumulátorová batéria akku-pack dáva plný výkon až približne po 5 nabíjacích a vybíjacích cykloch.
Nenabíjajte akumulátorovú batériu akku pack 13 po každom používaní výrobku, pretože by to znižovalo jej kapacitu. Akumulátorovú batériu akku-pack nabíjajte až vtedy, ked'indikácia stavu nabitia batérie 12 bliká, alebo ked'trvalo svieti. Výrazne skrátená prevádzková doba akumuláto-ra po jeho dobití signalizuje, že akumulátorová batéria akku-pack je opotrebovaná a treba ju vymenit' za novú.
Ked'je akumulátor vybitý, môžete merací prístroj napájať aj pomocou nabíjačky 21, ak ju máte zapojenú do elektrickej siete. Vypnite merací prístroj, nabíjajte akumulátorovú batériu akku-pack cca 10 minút a s pripojenou nabíjačkou merací prístroj opát' zapnite.
Ak chcete batériu akku-pack 13 vymenit', otočte aretáciu 16 do polohy 'akumulátorovú batériu akku-pack 13 vytiahnite.
Vložte novú akumulátorovú batériu akku-pack a otočte aretáciu 16 do polohy
Ked' merací prístroj dlhší čas nepouživate, vyberte z neho akumulátorovú batériu akkupack. Počas dlhšieho skladovania by mohli akumulátory korodovat', alebo by sa mohli samočinne vybijat'.
Indikácia Stav nabitia akumulátora
Ak červená indikácia stavu nabitia akumulátora 12 bliká prvýkrát, môže sa merací prístroj používať ešte približne 2 hodiny.
Ak svieti červená indikácia stavu nabitia akumulátora 12 trvalo, žiadne d'alšie merania už nie sú možné. Po uplynutí 1 minúty sa merací prístroj automaticky vypne.
Napájanie Laserový prijímač
Pri vkladaní batérií dávajte pozor na správne pólovanie podľa obrázka v priehradke na batérie.
Od okamihu, ked' sa prvýkrát zobrazí indikácia batérie b na displeji 32, bude sa dat' laserový prijímač používat' ešte cca 3 hodiny.
Ked' laserový prijímač dlhší čas nepouži- vate, vyberte z neho batérie. Počas dlhšieho skladovania by mohla batéria korodovat' alebo by sa mohla samočinne vybijat'.
Používanie
Uvedenie do prevádzky Rotačný laser
Vyhýbajte sa prudkým nárazom alebo pádom meracieho prístroja. V prípade intenzívnejšieho vonkajšieho zásahu (úderu) na merací prístroj by ste mali predtým, ako budete pokračovat' v práci, vždy vykonat' skúšku presnosti (pozri „Presnost' nivelácie Rotačný laser“, strana 257).
Merací prístroj nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt. Nenechávajte ho odložený dlhší čas napr. v motorovom vozidle. V prípade väčšieho rozdielu teplôt nechajte najprv merací prístroj pred jeho použitím temperovat' na teplotu prostredia, v ktorom ho budete používat'. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byt' negativne ovplyvnená precíznost' meracieho prístroja.
Inštalácia meracieho prístroja
Horizontálna
poloha
Vertikálna
poloha
Položte vždy merací prístroj na stabilnú podložku v horizontálnej alebo vo vertikálnej polohe, namontujte ho na nejaký statívv 48 alebo na nástenný držiak 43.
So zretel'om na vysokú presnost' nivelácie merací prístroj reaguje na otrasy a zmeny polohy veľmi citlivo. Zabezpečte preto vždy stabilnú polohu meracieho prístroja, aby ste sa vyhli prerušovaniu merania kvôli oprave nivelácie.
Zapínanie/vypínanie
Nesmerujte laserový lůč na osoby ani na zvieratá (predovšetkým tak nerobte vo výške očí), ani sami sa nepozerajte do laserového lůča (dokonca ani z väčšej vzdialenosti). Ihned' po zapnutí začne merací prístroj vysielat' zvislý laserový lůč 9 a variabilný laserový lůč 6.
254 | Slovensky
Na zapnutie meracieho prístroja stlačte tlačidlo vypínača 4. Indikácie 1, 3 a 12 sa na chvíľu rozsvietia. Merací prístroj začne okamžite vykonávat automatickú niveláciu. Počas tejto nivelácie bliká zelená indikácia nivelácie 3 a laser bliká v bodovej prevádzke.
Nivelácia meracieho prístroja je uskutočnená vtedy, keď svieti indikácia nivelácie 3 trvalo zeleno a trvalo svieti tiež laser. Po ukončení nivelácie meraci prístroj samočinne spustí rotačnú prevádzku.
Pomocou tlačidiel druhu prevádzky 5 a 11 môžete už počas automatickej nivelácie určit' druh prevádzky (pozri „Druhy prevádzky Rotačný laser“, strana 254). V takomto prípade odštartuje merací prístroj po ukončení nivelácie ten druh prevádzky, ktorý ste zvolili.
Aby sa šetrili batérie prístroja, merací prístroj sa automaticky vypne vtedy, ked' sa nachádza dlhšie ako 2 hodiny mimo rozsahu samonivelácie, alebo vtedy, ked' je výstraha pred šokom spustená dlhšie ako 2 hodiny (pozri „Nivelačná automatika Rotačný laser“, strana 256). Inštalujte novú polohu meracieho prístroja a opát' ho zapnite.
Druhy prevádzky Rotačný laser
Prehl'ad
Všetky tri druhy prevádzky sú možné v horizontálnej aj vo vertikálnej polohe meracieho prístroja.
Rotačná prevádzka
Rotačnú prevádzku odporúčame používat' predovšetkým vtedy, ak sa používa laserový prijímač. Môžete si vyberat' z rôznych rýchlostí rotácie.
Čiarová prevádzka
V tomto druhu prevádzky sa pohybuje variabilný laserový lúč v ohraničenom uhle otvoru. Takýmto spôsobom je zaručená v porovnaní s rotačnou prevádzkou zvýšená viditeľnosť laserového lúča. Môžete si vyberat' z rôznych uhlov otvoru.
Bodová prevádzka
V tomto druhu prevádzky sa dosahuje najlepšia viditel'nost' variabilného laserového lúča. Táto prevádzka slúži napríklad na jednoduché prenášanie výšok alebo na kontrolu súbežnosti, lícovania múrov.
Rotačná prevádzka (150/300/600 min ^-1 )
Po každom zapnutí sa merací prístroj nachádza v rotačnej prevádzke so strednou rýchlostou rotácie.
Ak chcete prejst' z čiarovej prevádzky na rotačnú prevádzku, stlačte tlačidlo pre rotačnú prevádzku 5. Rotačná prevádzka sa spustí so strednou rýchlostou rotácie.
Ak chcete zmenit' rýchlost' rotácie, znova dovtedy stláčajte tlačidlo pre rotačnú prevádzku 5, kým sa dosiahne požadovaná rýchlost' rotácie.
Pri práci s laserovým prijímačom by ste mali zvolit' maximálnu rýchlost' rotácie. Pri práci bez laserového prijímača znížte rýchlost' rotácie, aby ste laserový lúč lepšie videli, alebo použite okuliare na zviditel'nenie laserového lúča 42.
Čiarová prevádzka, bodová prevádzka (10°/25°/35°, 0°)
Ak chcete urobit' zmenu na čiarovú prevádzku resp. na bodovú prevádzku, stlačte tlačidlo pre čiarovú prevádzku 11. Merací prístroj vykoná zmenu na čiarovú prevádzku s najmenším uhlom otvorenia.
Na zmenu uhla otvorenia stlačte tlačidlo pre čiarovú prevádzku 11. Uhol otvorenia sa zväčšuje v dvoch stupňoch, súčasne sa pri každom zväčšení zvýši rýchlost' rotácie. Pri tret'om stlačení tlačidla pre čiarovú prevádzku 11 vykoná prístroj po krátkom zakmitaní zmenu na bodovú prevádzku. Nové stlačenie tlačidla 11 vedie spät' k čiarovej prevádzke s najmenším uhlom otvorenia.
Upozornenie: Na základe zotrvačnosti môže laser trochu prekmitávat poza hranice koncových bodov laserovej línie.
Na nastavenie polohy laserovej línie resp. laserového bodu v rámci roviny rotácie otočte rotačnú hlavu 10 rukou do požadovanej polohy, alebo využite na tento účel dialkové ovládanie 46.
Otáčanie roviny rotácie pri vertikálnej polohe
Pri vertikálnej polohe meracieho prístroja môžete laserový bod, laserovú líniu alebo rovinu rotácie otáčat' okolo zvislej osi pomocou dial'kového ovládania 46. Dodržiavajte pritom pokyny uvedené v Návode na používanie dial'kového ovládania.
Uvedenie do prevádzky Laserový prijímač
▶ Chráňte laserový prijímač pred pôsobením vlhka.
▶ Laserový prijímač nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt.
Nenechávajte ho odložený dlhší čas napr. v motorovom vozidle. V prípade väčšieho kolísania teplôt nechajte najprv laserový prijímač pred jeho použitím temperovat' na teplotu prostredia, v ktorom ho budete používat'. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byt' negativne ovplyvnená precíznost' laserového prijímača.
Umiestnite laserový prijímač minimálne do vzdialenosti 50 cm od rotačného lasera. Umiestnite laserový prijímač tak, aby mohol laserový lůč vniknút do políčka príjmu laserového lúča 31. Na rotačnom laseri nastavte maximálnu rýchlost' rotácie.
Zapínanie/vypínanie
▶ Pri zapnutí laserového prijímača sa ozve hlasný zvukový signál. Pri zapínaní držte preto laserový prijímač v dostatočnej vzdialenosti od svojho ucha resp. aj od uší iných osôb. Hlasný zvuk prístroja by mohol spôsobit' poškodenie sluchových orgánov.
Na zapnutie laserového prijímača stlačte tlačidlo vypínača 26. Ozvú sa dva zvukové signály a na displeji sa na krátku chvíľu rozsvietia všetky indikácie.
Ak sa na laserovom prijímači nestlačí v priebehu cca 10 minút žiadne tlačidlo a políčko príjmu laserového lúča 2 nezachytí po dobu 31 10 minút žiaden laserový lúč, potom sa z dôvodov šetrenia batérií laserový prijímač automaticky vypne. Vypnutie je indikované zvukovým signálom.
Nastavenie strednej indikácie
Pomocou tlačidla 27 môžete určit', s akou presnost'ou sa bude indikovat' poloha laserového lúča na políčku príjmu laserového lúča ako „stredová“:
- Nastavenie stupňa „jemný“ (indikácia f na displeji),
- Nastavenie stupňa „stredný“ (indikácia a na displeji).
Po zapnutí laserového prijímača bude vždy na- stavený „stredný“ stupeň presnosti merania.
Indikácie smeru
Dolná indikácia g, stredná indikácia (stred) e a horná indikácia c (všetky na prednej aj na zadnej strane laserového prijímača) indikujú polohu obiehajúceho laserového lúča v políčku príjmu lúča 31. Táto poloha môže byť naviac indikovaná zvukovým signálom (pozri odsek „Zvukový signál na indikáciu laserového lúča“, strana 256).
Laserový prijímač príliš nízko: Ked' prebieha laserový lúč cez hornú polovicu políčka príjmu laserového lúča 31, vtedy sa na displeji objaví dolná indikácia smeru g.
Pri zapnutom zvukovom signále sa zvukový signál ozýva v pomalom takte.
Posuňte laserový prijímač v smere šípky smerom hore. Pri priblížení sa k stredovej značke 30 bude zobrazený už iba hrot indikácie smeru g.
Laserový prijimač príliš vysoko: Ked' prebieha laserový lúč cez dolnú polovicu políčka príjmu laserového lúča 31, vtedy sa na displeji objaví horná indikácia smeru c.
Pri zapnutom zvukovom signále sa zvukový signál ozýva v rýchlom takte.
Posuňte laserový prijímač v smere šípky smerom dole. Pri priblížení sa k stredovej značke 30 bude zobrazený už iba hrot indikácie smeru c.
Laserový prijímač v stredovej polohe: Ked' prebieha laserový lúč cez poličko príjmu laserového lúča 31 vo výške stredovej značky 30, vtedy svieti stredná indikácia e. Ak je zapnutý zvukový signál, zaznieva trvalý zvukový signál.
Zvukový signál na indikáciu laserového lúča
Poloha laserového lúča na poličku príjmu laserového lúča 31 môže byt' indikovaná zvukovým signálom.
Pri zapnutí zvukového signálu si môžete si vybrat' medzi dvoma nastaveniami hlasitosti.
Na zapnutie, resp. na zmenu zvukového signálu stláčajte tlačidlo 28 dovtedy, kým sa na displeji zobrazí požadovaná hlasitost'. Pri nastavení strednej hlasitosti bliká na displeji indikácia zvukového signálu d, pri vyššej hlasitosti svieti táto indikácia trvalo a ked' je zvukový signál vypnutý, táto indikácia zhasne.
Nivelačná automatika Rotačný laser
Prehl'ad
Po zapnutí merací prístroj automaticky rozpozná horizontálnu, resp. vertikálnu polohu. Ak chcete urobit' zmenu horizontálnej alebo vertikálnej polohy, merací prístroj vypnite, dajte ho do novej polohy a opät' ho zapnite.
Po zapnutí merací prístroj skontroluje vodorovnú, resp. zvislú polohu a hned' súčasne automaticky vyrovná nerovnosti v rámci oblasti samonivelácie v rozsahu cca 8 % (±0,8 m/10 m).
Ak sa po zapnutí alebo po zmene polohy nachádza merací prístroj v šikmej polohe o viac ako 8 %, vykonanie nivelácie už nie je možné. V takomto prípade sa rotor zastaví, laser bliká a červená indikácia nivelácie 3 svieti trvalo. Dajte merací prístroj do nejakej novej polohy a počkajte, kým sa uskutoční nivelácia. Bez umiestnenia prístroja do novej polohy sa po 2 minútach automaticky vypne laser a po 2 hodinách sa vypne aj merací prístroj.
Ked' je merací prístroj nanivelovaný, stále kontroluje vodorovní, resp. zvislú polohu. V prípade zmeny polohy sa vykoná nová automatická nivelácia. Aby sa zabránilo nesprávnym meraniam, rotor sa počas nivelácie zastaví, laser bliká a indikácia nivelácie 3 bliká zeleno.
Funkcia výstraha pred šokom
Tento merací prístroj je vybavený funkciou výstraha pred šokom, ktorá zabraňuje pri zmenách polohy resp. v prípade otrasov alebo pri vibráciách podkladu meracieho prístroja niveláciu prístroja na zmenenej výške, a zabraňuje takto výškovým chybám merania.
Na zapnutie funkcie výstraha pred šokom stlačte tlačidlo Výstraha pred šokom 2. Indikácia Výstraha pred šokom 1 svieti trvalo zeleno a po 30 sekundách sa funkcia výstraha pred šokom aktivuje.
Ked' sa pri zmene polohy meracieho prístroja prekročí rozsah (hranica) presnosti nivelácie, alebo ked' sa zaregistruje silný otras, spustí sa funkcia Výstraha pred šokom. Rotácia sa zastaví, laser bliká, indikácia nivelácie 3 zhasne a výstraha pred šokom 1 bliká červeno. Aktuálny režim prevádzky sa uloží do pamäte.
Ked' je spustená funkcia Výstraha pred šokom, stlačte tlačidlo Výstraha pred šokom 2. Funkcia Výstraha pred šokom sa spustí znova a merací prístroj začne s niveláciou. Len čo sa uskutoční nivelácia prístroja (indikácia nivelácie 3 svieti trvalo zeleno), prístroj sa spustí v tom režime prevádzky, ktorý bol uložený do pamäte. Prekontrolujte výšku laserového lúča podľa nejakého referenčného bodu a v prípade potreby túto výšku korigujte.
Ked' je spustená funkcia Výstraha pred šokom a táto funkcia sa stlačením tlačidla 2 nespustí znova, laser sa po 2 minútach vypne a po 2 hodinách sa automaticky vypne aj merací prístroj.
Ak chcete funkciu Výstraha pred šokom vypnút', stlačte tlačidlo Výstraha pred šokom 2 jedenkrát, resp. v prípade, ak je funkcia Výstraha pred šokom spustená (Indikácia Výstraha pred šokom 1 bliká červeno), stlačte tlačidlo dvakrát. Pri vypnutej funkcií Výstraha pred šokom zhasne indikácia Výstraha pred šokom 1.
Presnost' nivelácie Rotačný laser
Faktory ovplyvňujúce presnost'
Najväčší vplyv na presnost' merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobit' vychýlenie laserového lúča.
Odchýlky majú väčšiu závažnost' pri meranej trase nad cca 20 m a pri vzdialenosti 100 m môžu mat' hodnotu dvojnásobku až štvornásobku odchýlky pri vzdialenosti 20 m.
Pretože teplotné vrstvy sú v blízkosti zeme najväčšie, mali by ste merací prístroj pri vzdialenostiach od 20 m vždy namontovať na statív. Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy.
Kontrola presnosti merania meracieho prístroja
Odchýlky môžu okrem vonkajších vplyvov vyvolávat' aj vplyvy, ktoré sú špecifické pre daný merací prístroj (ako napr. pády alebo prudké nárazy). Skontrolujte preto presnost' meracieho prístroja pred každým začiatkom práce.
Na túto kontrolu budete potrebovat vol'nú meraciu trasu dížky 20 m na pevnom podklade medzi dvoma stenami A a B. Musíte vykonat' – pri horizontálnej polohe meracieho prístroja – meranie s prepínaním cez obe osi X a Y (vždy kladne i záporne) (4 kompletné meracie úkony).
– Namontujte merací prístroj v horizontálnej polohe blízko steny A na statív 48 (príslušenstvo) alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj.
- Umiestnite merací prístroj do blízkosti steny B - bez toho, aby ste ho otáčali -, zapnite ho a nechajte merací prístroj, aby sa naniveloval.


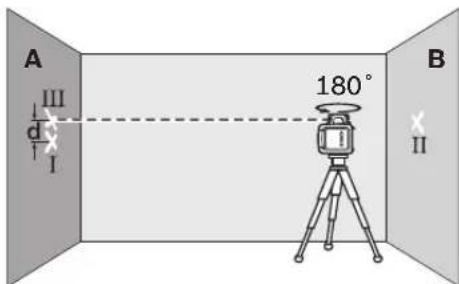

A III I 180° B II- Otočte merací prístroj o 180°, bez toho, aby ste zmenili jeho výšku. Nechajte ho, aby sa naniveloval a označte stred bodu laserového lúča na stene A (bod III). Dávajte pritom pozor na to, aby sa bod III nachádzal podľa možnosti zvislo nad resp. pod bodom I.
- Rozdiel d oboch označených bodov I a III na stene A dáva skutočnú odchýlku meracieho prístroja pre meranú os.
258 | Slovensky
Zopakujte meranie pre všetky tri ostatné osi. Na tento účel otočte pred začiatkom každého merania merací prístroj vždy o 90°.
Na meranej trase 2 x 20 m = 40 m smie byt' prípustná odchýlka maximálne:
40 m x ±0,1 mm/m = ±4 mm.
Rozdiel d medzi bodmi 1 a III smie byt' potom pri každom jednotlivom z celkového počtu štyroch meraní maximálne 4 mm.
Ak by merací prístroj prekračoval pri niektorom meraní spomínanú maximálnu povolenú odchýlku, nechajte ho prekontrolovať v autorizovanej servisnej opravovni Bosch.
Pracovné pokyny Rotačný laser
Na označovanie používajte vždy iba stred laserového bodu. Vel'kost' laserového bodu sa vzdialenost'ou mení.
Okuliare na zviditel'nenie laserového lúča (Príslušenstvo)
Okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vd'aka tomu sa stáva červené svetlo lasera pre oko svetlejším.
▶ Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.
Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.
Pri stlačení obslužných tlačidiel sa dá merací prístroj vyradit' z nivelácie, także rotácia sa na krátky čas zastaví. Použitím dial'kového ovládania 46 sa môžeme tomuto efektu vyhnút'.
Prijímacie šošovky 7 pre dial'kové ovládanie sa nachádzajú na troch stranách meracieho prístroja, okrem iného nad obslužným panelom na čelnej strane.
Práca so statívom (Príslušenstvo)
Tento merací prístroj je vybavený 5/8" statívovým uchytením pre horizontálnu prevádzku na statíve. Umiestnite merací prístroj statívovým uchytením 18 na 5/8" závit statívovej skrutky a aretačnou skrutkou statívu ho priskrutkujte na statív.
Ak má statív 48 na výtahu meraciu stupnicu, môžete ním prestavenie výšky nastavovat' priamo.
Práca s držiakom na stenu (Príslušenstvo) (pozri obrázok C)
Tento merací prístroj sa dá umiestnit' aj na držiak na stenu 43. V horizontálnom režime umožňuje držiak na stenu používanie meracieho prístroja v l'ubovolnej výške. Vo vertikálnej prevádzke je možné upevnenie na statív so závitom 5/8" 48.
Práca so stropovou meracou platničkou (pozri obrázok C)
Reflektujúca polovica stropovej meracej platničky zlepšuje za nepriaznivých podmienok viditel'nost' laserového lúča, cez priehľadnú stranu je vďaka jej transparentnosti laserový lúč identifikovatel'ný aj zo zadnej strany.

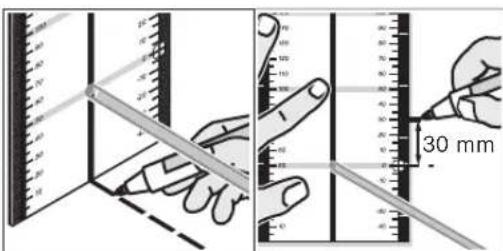

Práca s meracou platničkou (Príslušenstvo)
Pomocou meracej platničky 44 môžete značku laserového lúča nanášat' na podlahu, resp. laserovú výšku na stenu.
Pomocou nulového políčka a stupnice sa dá odmerat' vzájomné prestavenie v želanej výške a opät' naniest' na inom mieste. Takýmto spôsobom odpadne exaktné nastavovanie prístroja na prenášanú výšku.
Meracia platnička 44 je kvôli lepšej viditel'nosti laserového lúča na väčšie vzdialenosti, resp. pri dopade silného slnečného svetla, vybavená reflektujúcou vrstvou. Zosilnenie jasu je však identifikovatel'né len vtedy, ked' pozeráte na meraciu platničku paralelne k laserovému lúču.
Práca s meracou latou (Príslušenstvo) (pozri obrázok J)
Na kontrolu rovinnosti alebo na nanášanie sklonov odporúčame používat' meraciu latu 38 spolu s laserovým prijímačom.
Pracovné pokyny pre laserový prijímač
Označovanie
Nal'avo aj napravo pri stredovej značke 30 môžete na laserovom prijímači označovat' výšku laserového lúča v tých prípadoch, ked' prechádza stredom políčka príjmu laserového lúča 31. Stredová značka sa nachádza vo vzdialenosti 45 mm od hornej hrany laserového prijímača.
Nastavenie pomocou libely (vodováhy)
Pomocou libely 25 môžete nastavit' zvislú polohu laserového prijímača. Ak je laserový prijímač umiestnený v šikmej polohe, má to za následok chybné výsledky merania.
Upevnenie pomocou držiaka (pozri obrázok A)
Pomocou držiaka 40 možno laserový prijímač pripevnit' na meraciu latu stavebného lasera 38 (príslušenstvo), alebo ho môžete využit' na upevnenie na iné pomôcky, ktoré majú šírku do 65 mm.
Priskrutkujte držiak 40 pomocou upevňovacej skrutky 39 do upevňovacieho otvoru 33 na zadnej strane laserového prijímača.
Uvolnite aretačnú skrutku 36, nasuňte držiak napr. na meraciu latu stavebného lasera 38 a opät' utiahnite aretačnú skrutku 36.
Pomocou libely 41 môžete držiak 40 vyrovnat' do vodorovnej polohy.
Horná hrana držiaka 37 sa nachádza v rovnakej výške ako stredová značka 30 a dá sa použit' na označenie laserového lúča.
Upevnenie pomocou magnetu (pozri obrázok B)
Ak spol'ahlivé upevnenie prístroja nie je bezpodmienečne potrebné, môžete laserový prijímač upevnit' pomocou magnetickej doštičky 29 na čelnej strane na nejaké ocel'ové súčiastky.
260 | Slovensky
Príklady postupov
Prenášanie/kontrola výšok (pozri obrázok D)
Postavte merací prístroj v horizontálnej polohe na pevnú podložku, alebo ho namontujte na statív 48 (príslušenstvo).
Práca so statívom: Nastavte laserový lúč do požadovanej výšky. Preneste resp. prekontrolujte výšku na cieľovom mieste.
Práca bez statívu: Zistite výškový rozdiel medzi laserovým lúčom a výškou referenčného bodu pomocou meracej platničky 44. Preneste resp. prekontrolujte nameraný výškový rozdiel na cieľovom mieste.
Paralelné nastavovanie zvislého lúča/ nanášanie pravých uhlov (pozri obrázok E)
Ak treba nakreslit' pravý uhol alebo vyrovnat' medzistený, treba nastavit' zvislý laserový lúč 9 paralelne, t.j. v rovnakej vzdialenosti k vzt'ažnej línií (napríklad k stene).
Postavte na tento účel merací prístroj do vertikálnej polohy a nasmerujte ho tak, aby laserový lůč prechádzal približne paralelne k vzt'ažnej línií.
Aby ste dosiahli presné umiestnenie, odmerajte vzdialenost' medzi zvislým lúčom a vzt'ažnou líniou priamo na meracom prístroji pomocou meracej platničky 44. Odmerajte znova vzdialenost' medzi zvislým lúčom a vzt'ažnou líniou podľa možnosti s maximálnym odstupom od meracieho prístroja. Nastavte zvislý lúč tak, aby mal rovnakú vzdialenost' od vzt'ažnej línie ako pri meraní priamo na meracom prístroji.
Pravý uhol k zvislému lúču 9 je indikovaný variabilným laserovým lúčom 6.
Indikácia zvislej/vertikálnej roviny (pozri obrázok F)
Ak chcete indikovat' zvislú resp. vertikálnu rovinu, postavte merací prístroj do vertikálnej polohy. Ak má táto vertikálna rovina prebiehat' v pravom uhle k nejakej vzt'ažnej línií (napr. k stene), v takomto prípade vyrovnajte zvislý laserový lúč 9 k tejto vzt'ažnej línií.
Zvislica je indikovaná variabilným laserovým lúčom 6.
Práca bez laserového prijímača (pozri obrázok G)
Za priaznivých svetelných pomerov (tmavé okolie) a na krátke vzdialenosti môžete pracovat' bez laserového prijímača. Aby ste dosiahli lepšiu viditel'nost' laserového lúča, zvol'te bud' čiarovú prevádzku, alebo zvol'te bodovú prevádzku a natočte rotačnú hlavu 10 na ciel'ové miesto rukou.
Práca s laserovým prijímačom (pozri obrázok H)
Za nepriaznivých svetelných pomerov (svetlé okolie, dopad priameho slnečného žiarenia) a na veľké vzdialenosti používajte kvôli lepšej identifikácii laserového lúča laserový prijímač. Pri práci s laserovým prijímačom zvol’te rotačnú prevádzku s maximálnou rýchlost’ou rotácie.
Meranie na vel'ké vzdialenosti (pozri obrázok I)
Pri meraní na veľké vzdialenosti treba používat' na identifikáciu laserového lúča laserový prijímač. Aby ste zabránili účinku rušivých vplyvov, mali by ste inštalovat' merací prístroj vždy do stredu pracovnej plochy na nejaký statív.
Práca vonku (vo vonkajších priestoroch) (pozri obrázok J)
Pri práci na neistom podklade namontujte merací prístroj na statív 48. Aktivujte funkciu Výstraha pred šokom, aby ste v prípade pohybu podkladu alebo v prípade otrasov zabránili chybnému meraniu meracieho prístroja.
Slovensky | 261
Prehl'ad indikácie
| Laserový lůč | Rotácialasera* | zelená čer-vená | zelená čer-vená | |
| Zapnutie meracieho prístroja(1 sek. autotest) ● | ● | ● | ||
| Nivelácia alebo nová nivelácia 2x/s ○ 2x/s | ||||
| Merací prístroj nanivelovaný/pripravený na používanie ● | ● | ● | ||
| Rozsah samonivelácie prekročený 2x/s ○ | ● | |||
| Funkcia Výstraha pred šokom aktivovaná ● | ||||
| Výstraha pred šokom spustená 2x/s ○ 2x/s | ||||
| Napätie batérie na ≤ 2 h o d . prevádzky 2 x / s | ||||
| Batéria prázdna | ○ | ○ | ● | |
| * pri čiarovej a rotačnej prevádzke | ||||
| 2x/s | Frekvencia blikania (dvakrát za sekundu) | |||
| ● | Trvalá prevádzka | |||
| ○ | Funkcia zastavená | |||
Údržba a servis
Údržba a čistenie
Udržiavajte rotačný laser, nabíjačku a laserový prijímač vždy v čistote.
Neponárajte rotačný laser, nabíjačku ani laserový prijímač do vody ani do žiadnych iných kvapalín.
Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá.
Čistite na rotačnom laseri pravidelne predovšet- kým plochy výstupného otvoru lasera a dávajte pozor, aby ste pritom odstránili zachytené vlákna tkaniny.
Ak by rotačný laser, nabíjačka alebo laserový prijímač napriek starostlivej výrobe a kontrole predsa len prestali niekedy fungovat', treba dat opravu vykonat' v autorizovanej servisnej opravovni ručného elektrického náradia Bosch.
Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte láskavo bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku rotačného lasera, nabíjačky prípadne laserového prijímača.
262 | Slovensky
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:
www.bosch-pt.com
Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva.
Slovakia
Tel.: +421 (02) 48 703 800
Fax: +421 (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Likvidácia
Rotačný laser, nabíjačku, laserový prijímač, príslušenstvo a obaly treba dat na recykláciu zodpovedajúcu ochrane životného prostredia.
Len pre krajiny EÚ:
Neodhadzujte rotačný laser, nabíjačku ani laserový prijímač do komunálneho odpadu! Podľa Európskej smernice 2002/96/ES o starých elektrických a elektronických výrob-
koch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužitelné elektrické a elektronické prístroje zbierat' separovane a dávat' na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory/batérie:
Neodhadzujte ručné akumulátory/batérie do komunálneho odpadu, ani do ohňa alebo do vody. Akumulátory/batérie treba zberat' oddelene, recyklovať ich, alebo zlikvidovat' tak, aby nemali negativny vplyv na životné prostredie.
Len pre krajiny EÚ:
Podl'a smernice 91/157/EHS sa musia poškodené alebo opotrebované akumulátory/batérie dat' na recykláciu.
Zmeny vyhradené.
