Produkttyp	Professionelles Rotationslaser-Nivelliergerät
Marke	Bosch
Modell	GRL 150 HV Set 3
Arbeitsbereich (ohne Empfänger)	ca. 30 m
Arbeitsbereich (mit LR 1 Empfänger)	Bis zu 150 m
Nivelliergenauigkeit	< ±0,1 mm/m
Selbstnivellierbereich	±8 % (±5°)
Nivellierzeit	15 s
Rotationsgeschwindigkeiten	150 / 300 / 600 U/min
Laserklasse	2 (635 nm, < 1 mW)
Stromversorgung Laser	2 Batterien LR20 (D) 1,5 V oder 2 NiMH-Akkus 1,2 V (9 Ah)
Betriebsdauer (Batterien)	ca. 60 h
Betriebsdauer (Akkus)	ca. 40 h
Betriebstemperatur	-10 °C bis +50 °C
Schutzart	IP54 (staub- und spritzwassergeschützt)
Gewicht (Laser allein)	1,8 kg
Abmessungen (Laser)	183 x 170 x 186 mm
Laserempfänger LR 1	Reichweite 150 m, Genauigkeit ±1 mm (fein) / ±3 mm (mittel)
Stromversorgung Empfänger	1 Batterie 9 V 6LR61
Betriebsdauer Empfänger	ca. 50 h
Gewicht Empfänger	0,36 kg
Ladegerät	100-240 V~, 50/60 Hz, Ladezeit 14 h
Hauptfunktionen	Selbstnivellierung, Schockwarnung, Modi Rotation / Linien / Punkte, optionaler Fernbedienung
Wartung	Reinigung mit weichem, feuchtem Tuch, keine Lösungsmittel
Sicherheit	Laserklasse 2, nicht in den Strahl blicken, nur mit Bosch Zubehör verwenden
Ersatzteile / Reparierbarkeit	Reparatur nur durch autorisierten Bosch Kundendienst, Artikelnummer erforderlich

Häufig gestellte Fragen - GRL 150 HV Set 3 BOSCH

Wie schalte ich den Laser GRL 150 HV ein?

Drücken Sie den Ein-/Ausschalter (4). Das Gerät startet die Selbstnivellierung. Die Nivellieranzeige (3) blinkt grün und leuchtet dann dauerhaft grün, sobald die Nivellierung abgeschlossen ist. Der Laser schaltet automatisch in den Rotationsmodus.

Wie hoch ist die Nivelliergenauigkeit dieses Geräts?

Die Genauigkeit beträgt ±0,1 mm/m. Bei einer Entfernung von 20 m beträgt die maximal zulässige Abweichung ±4 mm.

Wie verwende ich den Laserempfänger LR 1?

Platzieren Sie den Empfänger mindestens 50 cm vom Laser entfernt, schalten Sie ihn mit dem Schalter (26) ein. Wählen Sie die Genauigkeit (fein/mittel) mit der Taste (27). Bewegen Sie den Empfänger, bis die mittlere Anzeige (e) leuchtet und ein Dauerton ertönt.

Was tun, wenn sich das Gerät nicht nivelliert?

Wenn die Nivellieranzeige (3) dauerhaft rot leuchtet, ist das Gerät um mehr als 8% geneigt. Stellen Sie es auf eine stabile Oberfläche und warten Sie die Nivellierung ab. Befindet es sich länger als 2 h außerhalb des Bereichs, schaltet es sich automatisch ab.

Wie wechsle ich die Batterien des Lasers?

Drehen Sie die Verriegelung (15) des Batteriefachs (14) in die offene Position, entnehmen Sie das Fach, legen Sie zwei LR20 (D) Batterien polrichtig ein, schließen Sie das Fach und drehen Sie die Verriegelung in die geschlossene Position.

Kann ich im Laser wiederaufladbare Akkus verwenden?

Ja, verwenden Sie NiMH-Akkus vom Typ R20 (D) mit einer Kapazität von 9 Ah. Das mitgelieferte Ladegerät (21) ist für diese Akkus geeignet. Die Ladezeit beträgt ca. 14 h.

Wie aktiviere ich die Schockwarnung?

Drücken Sie die Taste Schockwarnung (2). Die LED (1) leuchtet dauerhaft grün und nach 30 s ist die Warnung aktiv. Bei einem Schock blinkt der Laser und die LED blinkt rot. Zum Zurücksetzen drücken Sie erneut die Taste (2).

Wie reinige ich das Messgerät?

Verwenden Sie ein weiches, feuchtes Tuch. Keine Reinigungsmittel oder Lösungsmittel verwenden. Reinigen Sie regelmäßig den Laserausgang. Tauchen Sie das Gerät niemals in Wasser.

Wo finde ich die Seriennummer des Lasers?

Die Seriennummer (19) befindet sich auf dem Typenschild des Rotationslasers. Sie wird für alle Ersatzteil- oder Reparaturanfragen benötigt.

Was tun, wenn der Laser beschädigt ist?

Überlassen Sie die Reparatur einer autorisierten Bosch Kundendienststelle. Öffnen Sie das Gerät nicht selbst. Verwenden Sie nur Original-Ersatzteile.

BEDIENUNGSANLEITUNG GRL 150 HV Set 3 BOSCH

de Originalbetriebsanleitung

en Original instructions

If Notice Brighale

es Mandal Briefman nt Manual original

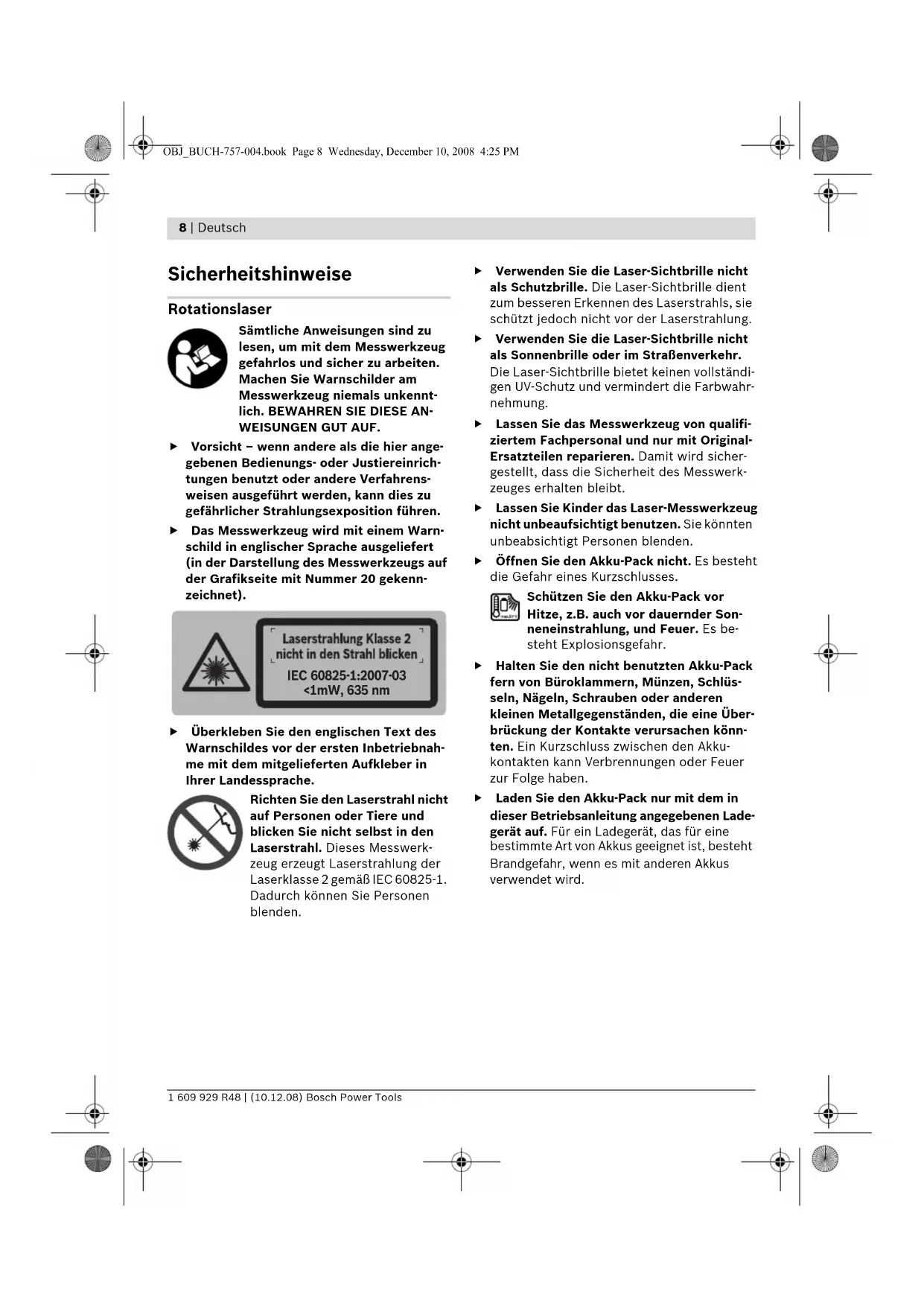

Sämtliche Anweisungen sind zu lesen, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild in englischer Sprache ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 20 gekennzeichnet).

Überkleben Sie den englischen Text des Warnschildes vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch können Sie Personen blenden.

▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.

▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

▶ Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.

- Öffnen Sie den Akku-Pack nicht. Es besteht die Gefahr eines Kurzschlusses.

Schützen Sie den Akku-Pack vor Hitze, z.B. auch vor dauernder Sonneneinstrahlung, und Feuer. Es besteht Explosionsgefahr.

▶ Halten Sie den nicht benutzten Akku-Pack fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akku-kontakten kann Verbrennungen oder Feuer zur Folge haben.

Laden Sie den Akku-Pack nur mit dem in dieser Betriebsanleitung angegebenen Ladegerät auf. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Akku-Ladegerät

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.

Laden Sie mit dem Ladegerät keine Fremd-Akkus. Das Ladegerät ist nur zum Laden des Bosch Akku-Packs geeignet, der in den Rotationslaser eingesetzt ist. Beim Laden von Fremd-Akkus besteht Brand- und Explosionsgefahr.
▶ Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
▶ Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Laserempfänger

Optimales Arbeiten mit dem Messwerkzeug ist nur möglich, wenn Sie die Betriebsanleitung und die Arbeitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Bringen Sie das Messwerkzeug nicht in die Nähe von Herzschrittmachern. Durch die Magnetplatte 29 wird ein Feld erzeugt, das die Funktion von Herzschrittmachern beeinträchtigen kann.

▶ Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnetplatte 29 kann es zu irreversiblen Datenverlusten kommen.

Funktionsbeschreibung

Bitte klappen Sie die Ausklappseite mit der Darstellung von Rotationslaser, Ladegerät und Laserempfänger auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Rotationslaser

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von exakt waagerechten Höhenverläufen, senkrechten Linien, Fluchtlinien und Lotpunkten.

Akku-Ladegerät

Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.

Laserempfänger

Das Messwerkzeug ist bestimmt zum schnellen Finden von rotierenden Laserstrahlen.

10 | Deutsch

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung von Rotationslaser, Ladegerät und Laserempfänger auf den Grafikseiten.

Rotationslaser/Ladegerät

1 Anzeige Schockwarnung
2 Taste Schockwarnung
3 Anzeige Nivellierautomatik
4 Ein-Aus-Taste Rotationslaser
5 Taste für Rotationsbetrieb und Wahl der Rotationsgeschwindigkeit
6 variabler Laserstrahl
7 Empfangslinse für Fernbedienung
8 Austrittsöffnung Laserstrahlung
9 Lotstrahl

10 Rotationskopf

11 Taste für Linienbetrieb und Wahl der Linienlänge

12 Anzeige Ladezustand

13 Akku-Pack*

14 Batteriefach

15 Arretierung des Batteriefachs

16 Arretierung Akku-Pack*

17 Buchse für Ladestecker*

18 Stativaufnahme 5/8"

19 Seriennummer Rotationslaser

20 Laser-Warnschild

21 Ladegerät*

22 Netzstecker des Ladegerätes*

23 Ladestecker*

Laserempfänger\*

24 Arretierung des Batteriefachdeckels

25 Libelle Laserempfänger

26 Ein-Aus-Taste Laserempfänger

27 Taste Einstellung Messgenauigkeit
28 Taste Signalton
29 Magnetplatte
30 Mittenmarkierung
31 Empfangsfeld für Laserstrahl
32 Display
33 Aufnahme für Halterung
34 Batteriefachdeckel
35 Seriennummer Laserempfänger
36 Feststellschraube der Halterung
37 Obere Kante der Halterung
39 Befestigungsschraube der Halterung
40 Halterung
41 Libelle Halterung

Anzeigenelemente Laserempfänger

a Anzeige Einstellung „mittel“
b Batterie-Anzeige
c Richtungsanzeige oben
d Anzeige Signalton
e Mittenanzeige
f Anzeige Einstellung „fein“
g Richtungsanzeige unten

Zubehör/Ersatzteile

38 Baulaser-Messlatte*
42 Laser-Sichtbrille*
43 Wandhalterung* (ab Mitte 2009 verfügbar)
44 Messplatte mit Fuß*
45 Deckenmessplatte*
46 Fernbedienung* (ab Mitte 2009 verfügbar)
47 Koffer
48 Stativ*

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Deutsch | 11

Technische Daten

Rotationslaser GRL 150 HV
	Professional
Sachnummer	3 601 K15 300
Arbeitsbereich (Radius)1)
- ohne Laserempfänger ca.	30 m
- mit Laserempfänger ca.	150 m
Nivelliergenauigkeit1)2)	<± 0,1 mm/m
Selbstnivellierbereich typisch	±8 % (±5°)
Nivellierzeit typisch	15 s
Rotationsgeschwindigkeit	150/300/600 min-1
Betriebstemperatur -10 ... +50 °C
Lagertemperatur	-20 ... +70 °C
Relative Luftfeuchte max.	90 %
Laserklasse	2
Lasertyp	635 nm, <1 mW
Ø Laserstrahl an der Austrittsöffnung ca.1)	5 mm
Stativaufnahme (horizontal)	5/8"
Akkus (NiMH)	2 x 1, 2 VKR20 (D) (9 Ah)
Batterien (Alkali-Mangan)	2 x 1,5 V LR20 (D)
Betriebsdauer ca.
- Akkus ( NiMH )	40 h
- Batterien (Alkali-Mangan)	60 h
Gewicht entsprechend EPTA-Procedure 01/2003	1,8 kg
Maße	1 8 3 x 1 7 0 x 1 8 6 mm
Verwendung im Freien möglich	●
Schutzart	IP 54 (staub- und spritzwassergeschützt)
1) bei 20 °C
2) entlang der Achsen
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Rotationslasers, die Handelsbezeichnungen einzelner Rotationslaser können variieren.
Zur eindeutigen Identifizierung Ihres Rotationslasers dient die Seriennummer 19 auf dem Typenschild.

12 | Deutsch

Laserempfänger LR 1

	Professional
Sachnummer	3 601 K15 400
Arbeitsbereich1)
- mit Rotationslaser GRL 150 HV	150 m
Empfangswinkel	120°
Empfangbare Rotationsgeschwindigkeit	>200 min ^1
Messgenauigkeit2)
- Einstellung „fein“	± 1 mm
- Einstellung „mittel“	± 3 mm
Betriebstemperatur	- 10 °C ... +50 °C
Lagertemperatur	- 20 °C ... +70 °C
Batterie	1 x 9 V 6 L R 6 1
Betriebsdauer ca.	50 h
Gewicht entsprechend EPTA-Procedure 01/2003	0,36 kg
Maße	148 x 73 x 30 mm
Verwendung im Freien möglich	●
Schutzart	IP 54 (staub- und spritzwassergeschützt)

1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden.

2) abhängig vom Abstand zwischen Laserempfänger und Rotationslaser

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Laserempfängers, die Handelsbezeichnungen einzelner Laserempfänger können variieren.

Zur eindeutigen Identifizierung Ihres Laserempfängers dient die Seriennummer 35 auf dem Typenschild.

Ladegerät

Sachnummer 1 609 203 X11
Nennspannung	V~ 100–240
Frequenz	Hz 50/60
Akku-Ladespannung	V= 7,5
Ladestrom	A	1,0
Zulässiger Ladetemperaturbereich	°C 0–45
Ladezeit	h	14
Anzahl der Akkuzellen		2
Nennspannung (Akkus)	V=	2 x 1,2
Gewicht entsprechend EPTA-Procedure 01/2003	kg 0,2
Schutzklasse		☐/II

Deutsch | 13

Geräuschinformation

Rotationslaser

Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Schalldruckpegel des Messwerkzeugs ist typischerweise kleiner als 70 dB(A).

Laserempfänger

Der A-bewertete Schalldruckpegel des Signal- tons beträgt in einem Meter Abstand 95 dB(A). Halten Sie das Messwerkzeug nicht dicht ans Ohr!

Konformitätserklärung CE

Rotationslaser/Ladegerät: Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61010-1, EN 60825-1 (Messgeräte) bzw. EN 60950-1 (Akku-Ladegeräte) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Energieversorgung Rotationslaser

Betrieb mit Batterien/Akkus

Verwenden Sie ausschließlich Alkali-Mangan-Batterien oder Akkus. Zum Öffnen des Batteriefachs 14 drehen Sie die Arretierung 15 in Stellung und ziehen das Batteriefach heraus.

Achten Sie beim Einsetzen der Batterien auf die richtige Polung entsprechend der Abbildung im Batteriefach.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

Schließen Sie das Batteriefach 14 und drehen Sie die Arretierung 15 in Stellung

Falls Sie die Batterien falsch eingelegt haben, kann das Messwerkzeug nicht eingeschaltet werden. Setzen Sie die Batterien mit richtiger Polung ein.

▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen.

Betrieb mit Akku-Pack

Laden Sie den Akku-Pack 13 vor dem ersten Betrieb auf. Der Akku-Pack kann ausschließlich mit dem dafür vorgesehenen Ladegerät 21 aufgeladen werden.

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben werden.

Stecken Sie den zu Ihrem Stromnetz passenden Netzstecker 22 in das Ladegerät 21 und lassen Sie ihn einrasten.

Stecken Sie den Ladestecker 23 des Ladegerätes in die Buchse 17 am Akku-Pack. Schließen Sie das Ladegerät an das Stromnetz an. Das Aufladen des leeren Akku-Packs benötigt ca. 14 h. Ladegerät und Akku-Pack sind überladesicher.

Ein neuer oder längere Zeit nicht verwendeter Akku-Pack bringt erst nach ca. 5 Lade- und Ent-ladezyklen seine volle Leistung.

Laden Sie den Akku-Pack 13 nicht nach jedem Gebrauch auf, da sonst seine Kapazität verringert wird. Laden Sie den Akku-Pack nur dann auf, wenn die Ladezustandsanzeige 12 blinkt oder dauerhaft leuchtet.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku-Pack verbraucht ist und ersetzt werden muss.

Bei leerem Akku-Pack können Sie das Messwerkzeug auch mit Hilfe des Ladegerätes 21 betreiben, wenn dieses an das Stromnetz angeschlossen ist. Schalten Sie das Messwerkzeug aus, laden Sie den Akku-Pack ca. 10 min und schalten Sie dann das Messwerkzeug mit angeschlossenem Ladegerät wieder ein.

Zum Wechseln des Akku-Packs 13 drehen Sie die Arretierung 16 in Stellung und ziehen den Akku-Pack 13 heraus.

Setzen Sie einen neuen Akku-Pack ein und drehen Sie die Arretierung 16 in Stellung

▶ Nehmen Sie den Akku-Pack aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Akkus können bei längerer Lagerung korrodieren oder sich selbst entladen.

Anzeige Ladezustand

Blinkt die Ladezustandsanzeige 12 erstmals rot, kann das Messwerkzeug noch 2 h betrieben werden.

Leuchtet die Ladezustandsanzeige 12 dauerhaft rot, sind keine Messungen mehr möglich. Das Messwerkzeug schaltet sich nach 1 min automatisch ab.

Energieversorgung Laserempfänger

Verwenden Sie ausschließlich Alkali-Mangan-Batterien.

Drücken Sie die Arretierung 24 des Batteriefachs nach außen und klappen Sie den Batteriefachdeckel 34 auf.

Achten Sie beim Einsetzen der Batterie auf die richtige Polung entsprechend der Abbildung im Batteriefach.

Erscheint die Batterie-Anzeige b erstmals im Display 32, kann der Laserempfänger noch ca. 3 h betrieben werden.

▶ Nehmen Sie die Batterie aus dem Laser- empfänger, wenn Sie ihn längere Zeit nicht benutzen. Die Batterie kann bei längerer Lagerung korrodieren oder sich selbst ent- laden.

Betrieb

Inbetriebnahme Rotationslaser

▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Niveliergenauigkeit Rotationslaser“, Seite 17).
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.

Messwerkzeug aufstellen

Horizontallage

Vertikallage

Stellen Sie das Messwerkzeug auf einer stabilen Unterlage in Horizontal- oder Vertikallage auf, montieren Sie es auf einem Stativ 48 oder am Wandhalter 43.

Aufgrund der hohen Nivelliergenauigkeit reagiert das Messwerkzeug sehr empfindlich auf Er- schütterungen und Lageveränderungen. Achten Sie deshalb auf eine stabile Position des Messwerkzeugs, um Unterbrechungen des Betriebs durch Nachnivellierungen zu vermeiden.

Ein-/Ausschalten

Richten Sie den Laserstrahl nicht auf Personen oder Tiere (insbesondere nicht in deren Augenhöhe), und blicken Sie nicht selbst in den Laserstrahl (auch nicht aus größerer Entfernung). Das Messwerkzeug sendet sofort nach dem Einschalten den senkrechten Lotstrahl 9 und den variablen Laserstrahl 6 aus.

Drücken Sie zum Einschalten des Messwerkzeugs die Ein-Aus-Taste 4. Die Anzeigen 1, 3 und 12 leuchten kurz auf. Das Messwerkzeug beginnt

sofort mit der automatischen Nivellierung. Während der Nivellierung blinkt die Nivellierungsanzeige 3 grün und der Laser blinkt im Punktbetrieb.

Das Messwerkzeug ist einnivelliert, sobald die Nivellierungsanzeige 3 dauerhaft grün leuchtet und der Laser dauerhaft leuchtet. Nach Abschluss der Nivellierung startet das Messwerkzeug automatisch im Rotationsbetrieb.

Mit den Betriebsarten-Tasten 5 und 11 können Sie bereits während der Einnivellierung die Betriebsart festlegen (siehe „Betriebsarten Rotationslaser“, Seite 15). In diesem Fall startet das Messwerkzeug nach Abschluss der Nivellierung in der gewählten Betriebsart.

Zum Ausschalten des Messwerkzeugs drücken Sie erneut die Ein-Aus-Taste 4.

Das Messwerkzeug wird zum Schutz der Batterien automatisch abgeschaltet, wenn es sich länger als 2 h außerhalb des Selbstnivellierbereichs befindet oder die Schockwarnung länger als 2 h ausgelöst ist (siehe „Nivellierautomatik Rotationslaser“, Seite 17). Positionieren Sie das Messwerkzeug neu und schalten Sie es wieder ein.

Betriebsarten Rotationslaser

Übersicht

Alle drei Betriebsarten sind in Horizontal- und Vertikallage des Messwerkzeugs möglich.

Rotationsbetrieb

Der Rotationsbetrieb ist besonders empfehlenswert bei Einsatz des Laserempfängers. Sie können zwischen verschiedenen Rotationsgeschwindigkeiten wählen.

Linienbetrieb

In dieser Betriebsart bewegt sich der variable Laserstrahl in einem begrenzten Öffnungswinkel. Dadurch ist die Sichtbarkeit des Laserstrahls gegenüber dem Rotationsbetrieb erhöht. Sie können zwischen verschiedenen Öffnungswinkeln wählen.

Punktbetrieb

In dieser Betriebsart wird die beste Sichtbarkeit des variablen Laserstrahls erreicht. Sie dient z.B. zum einfachen Übertragen von Höhen oder zum Überprüfen von Fluchten.

Rotationsbetrieb (150/300/600 min ^-1 )

Nach jedem Einschalten befindet sich das Messwerkzeug im Rotationsbetrieb mit mittlerer Rotationsgeschwindigkeit.

Zum Wechsel von Linien- zu Rotationsbetrieb drücken Sie die Taste für Rotationsbetrieb 5. Der Rotationsbetrieb startet mit mittlerer Rotationsgeschwindigkeit.

Für die Änderung der Rotationsgeschwindigkeit drücken Sie erneut die Taste für Rotationsbetrieb 5, bis die gewünschte Geschwindigkeit erreicht ist.

Beim Arbeiten mit dem Laserempfänger sollten Sie die höchste Rotationsgeschwindigkeit wählen. Beim Arbeiten ohne Laserempfänger verringern Sie zur besseren Sichtbarkeit des Laserstrahls die Rotationsgeschwindigkeit und verwenden die Laser-Sichtbrille 42.

Linienbetrieb, Punktbetrieb (10°/25°/35°, 0°)

Drücken Sie zum Wechsel in den Linienbetrieb bzw. Punktbetrieb die Taste für Linienbetrieb 11. Das Messwerkzeug wechselt in den Linienbetrieb mit dem kleinsten Öffnungswinkel.

Für die Änderung des Öffnungswinkels drücken Sie die Taste für Linienbetrieb 11. Der Öffnungswinkel wird in zwei Stufen vergrößert, gleichzeitig wird die Rotationsgeschwindigkeit bei jeder Stufe erhöht. Beim dritten Drücken der Taste für Linienbetrieb 11 wechselt das Messwerkzeug nach kurzem Nachschwingen in den Punktbetrieb. Erneutes Drücken der Taste 11 führt zurück zum Linienbetrieb mit dem kleinsten Öffnungswinkel.

Hinweis: Aufgrund der Trägheit kann der Laser geringfügig über die Endpunkte der Laserlinie hinausschwingen.

16 | Deutsch

Zum Positionieren der Laserlinie bzw. des Laserpunktes innerhalb der Rotationsebene drehen Sie den Rotationskopf 10 von Hand in die gewünschte Position oder benutzen die Fernbedienung 46.

Rotationsebene bei Vertikallage drehen

Bei Vertikallage des Messwerkzeugs können Sie Laserpunkt, Laserlinie oder Rotationsebene mit Hilfe der Fernbedienung 46 um die senkrechte Achse drehen. Beachten Sie dazu die Betriebsanleitung der Fernbedienung.

Inbetriebnahme Laserempfänger

▶ Schützen Sie den Laserempfänger vor Nässe.
▶ Setzen Sie den Laserempfänger keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie ihn z.B. nicht längere Zeit im Auto liegen. Lassen Sie den Laserempfänger bei größeren Temperaturschwankungen erst austemperieren, bevor Sie ihn in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Laserempfängers beeinträchtigt werden.

Stellen Sie den Laserempfänger mindestens 50 cm vom Rotationslaser entfernt auf. Platzieren Sie den Laserempfänger so, dass der Laserstrahl das Empfangsfeld 31 erreichen kann. Stellen Sie am Rotationslaser die höchste Rotationsgeschwindigkeit ein.

Ein-/Ausschalten

Beim Einschalten des Laserempfängers ertönt ein lauter Signalton. Halten Sie deshalb den Laserempfänger beim Einschalten vom Ohr bzw. von anderen Personen fern.

Der laute Ton kann das Gehör schädigen.

Zum Einschalten des Laserempfängers drücken Sie die Ein-Aus-Taste 26. Zwei Signaltöne ertönen und alle Displayanzeigen leuchten kurz auf. Zum Ausschalten des Laserempfängers drücken Sie erneut die Ein-Aus-Taste 26.

Wird ca. 10 min keine Taste am Laserempfänger gedrückt und erreicht das Empfangsfeld 31 10 min lang kein Laserstrahl, dann schaltet sich der Laserempfänger zur Schonung der Batterie automatisch ab. Die Abschaltung wird durch einen Signalton angezeigt.

Einstellung der Mittenanzeige wählen

Mit der Taste 27 können Sie festlegen, mit welcher Genauigkeit die Position des Laserstrahls auf dem Empfangsfeld als „mittig“ angezeigt wird:

- Einstellung „fein“ (Anzeige f im Display),

- Einstellung „mittel“ (Anzeige a im Display).

Bei Änderung der Genauigkeitseinstellung ertönt ein Signalton.

Nach dem Einschalten des Laserempfängers ist immer die Genauigkeit „mittel“ eingestellt.

Richtungsanzeigen

Die Anzeigen unten g, Mitte e und oben c (je- weils auf Vorder- und Rückseite des Laseremp fängers) zeigen die Position des umlaufenden Laserstrahls im Empfangsfeld 31 an. Die Posi- tion kann zusätzlich durch einen Signalton ange- zeigt werden (siehe „Signalton zur Anzeige des Laserstrahls“, Seite 17).

Laserempfänger zu tief: Durchläuft der Laserstrahl die obere Hälfte des Empfangsfeldes 31, dann erscheint die untere Richtungsanzeige g im Display.

Bei eingeschaltetem Signalton ertönt ein Signal in langsamem Takt.

Bewegen Sie den Laserempfänger in Pfeilrichtung nach oben. Bei Annäherung an die Mittenmarkierung 30 wird nur noch die Spitze der Richtungsanzeige g angezeigt.

Laserempfänger zu hoch: Durchläuft der Laserstrahl die untere Hälfte des Empfangsfeldes 31, dann erscheint die obere Richtungsanzeige c im Display.

Bei eingeschaltetem Signalton ertönt ein Signal in schnellem Takt.

Bewegen Sie den Laserempfänger in Pfeilrichtung nach unten. Bei Annäherung an die Mittenmarkierung 30 wird nur noch die Spitze der Richtungsanzeige c angezeigt.

Laserempfänger mittig: Durchläuft der Laserstrahl das Empfangsfeld 31 auf Höhe der Mittenmarkierung 30, dann leuchtet die Mittenanzeige e. Bei eingeschaltetem Signalton ertönt ein Dauerton.

Signalton zur Anzeige des Laserstrahls

Die Position des Laserstrahls auf dem Empfangsfeld 31 kann durch einen Signalton angezeigt werden.

Nach dem Einschalten des Laserempfängers ist der Signalton immer ausgeschaltet.

Beim Einschalten des Signaltons können Sie zwischen zwei Lautstärken wählen.

Drücken Sie zum Einschalten bzw. Wechseln des Signaltons die Taste Signalton 28, bis die gewünschte Lautstärke angezeigt wird. Bei mittlerer Lautstärke blinkt die Signalton-Anzeige d im Display, bei hoher Lautstärke leuchtet die Anzeige dauerhaft, bei ausgeschaltetem Signalton erlischt sie.

Nivellierautomatik Rotationslaser

Übersicht

Das Messwerkzeug erkennt nach dem Einschalten selbstständig Horizontal- bzw. Vertikallage. Zum Wechsel zwischen der horizontalen und vertikalen Lage schalten Sie das Messwerkzeug aus, positionieren Sie es neu und schalten Sie es wieder ein.

Nach dem Einschalten überprüft das Messwerkzeug die waagerechte bzw. senkrechte Lage und gleicht Unebenheiten innerhalb des Selbstnivellierbereiches von ca. 8 % (±0,8 m/10 m) automatisch aus.

Steht das Messwerkzeug nach dem Einschalten oder nach einer Lageveränderung mehr als 8 % schief, ist das Einnivellieren nicht mehr möglich. In diesem Fall wird der Rotor gestoppt, der Laser blinkt und die Nivellierungsanzeige 3 leuchtet dauerhaft rot. Positionieren Sie das Messwerkzeug neu und warten Sie die Nivellierung ab. Ohne Neupositionierung wird nach 2 min der Laser und nach 2 h das Messwerkzeug automatisch abgeschaltet.

Ist das Messwerkzeug einnivelliert, überprüft es ständig die waagerechte bzw. senkrechte Lage. Bei Lageveränderungen wird automatisch nachnivelliert. Zur Vermeidung von Fehlmessungen stoppt während des Nivelliervorganges der Rotor, der Laser blinkt und die Nivellierungsanzeige 3 blinkt grün.

Schockwarnungsfunktion

Das Messwerkzeug besitzt eine Schockwarnungsfunktion, die bei Lageveränderungen bzw. Erschütterungen des Messwerkzeugs oder bei Vibrationen des Untergrundes das Einnivellieren auf veränderter Höhe und damit Höhenfehler verhindert.

Zum Einschalten der Schockwarnung drücken Sie die Taste Schockwarnung 2. Die Schockwarnungsanzeige 1 leuchtet dauerhaft grün, und nach 30 s wird die Schockwarnung aktiviert.

Wird bei einer Lageveränderung des Messwerkzeugs der Bereich der Nivelliergenauigkeit überschritten oder wird eine starke Erschütterung registriert, dann wird die Schockwarnung ausgelöst: Die Rotation wird gestoppt, der Laser blinkt, die Nivellierungsanzeige 3 erlischt und die Schockwarnungsanzeige 1 blinkt rot. Die aktuelle Betriebsart wird gespeichert.

Drücken Sie bei ausgelöster Schockwarnung die Taste Schockwarnung 2. Die Schockwarnungsfunktion wird neu gestartet und das Messwerkzeug beginnt mit der Nivellierung. Sobald das Messwerkzeug einnivelliert ist (die Nivellierungsanzeige 3 leuchtet dauerhaft grün), startet es in der gespeicherten Betriebsart. Überprüfen Sie nun die Höhe des Laserstrahls an einem Referenzpunkt und korrigieren Sie die Höhe gegebenenfalls.

Wird bei ausgelöster Schockwarnung die Funktion durch Drücken der Taste 2 nicht neu gestartet, schalten sich nach 2 min der Laser und nach 2 h das Messwerkzeug automatisch ab.

Zum Ausschalten der Funktion Schockwarnung drücken Sie die Taste Schockwarnung 2 einmal bzw. bei ausgelöster Schockwarnung (Schockwarnungsanzeige 1 blinkt rot) zweimal. Bei ausgeschalteter Schockwarnung erlöscht die Schockwarnungsanzeige 1.

Nivelliergenauigkeit Rotationslaser

Genauigkeitseinflüsse

Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken.

18 | Deutsch

Die Abweichungen fallen ab ca. 20 m Messstrecke ins Gewicht und können bei 100 m durchaus das Zwei- bis Vierfache der Abweichung bei 20 m betragen.

Da die Temperaturschichtung in Bodennähe am größten ist, sollten Sie das Messwerkzeug ab einer Messstrecke von 20 m immer auf einem Stativ montieren. Stellen Sie das Messwerkzeug außerdem nach Möglichkeit in der Mitte der Arbeitsfläche auf.

Genauigkeitsüberprüfung des Messwerkzeugs

Neben äußeren Einflüssen können auch gerätespezifische Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn die Genauigkeit des Messwerkzeugs.

Für die Überprüfung benötigen Sie eine freie Messstrecke von 20 m auf festem Grund zwischen zwei Wänden A und B. Sie müssen – bei Horizontallage des Messwerkzeugs – eine Umschlagsmessung über beide Achsen X und Y (jeweils positiv und negativ) durchführen (4 komplette Messvorgänge).

- Montieren Sie das Messwerkzeug in Horizontallage nahe der Wand A auf einem Stativ 48 (Zubehör) oder stellen Sie es auf einen festen, ebenen Untergrund. Schalten Sie das Messwerkzeug ein.

- Richten Sie nach dem Abschluss der Nivellierung den Laserstrahl im Punktbetrieb auf die nahe Wand A. Markieren Sie die Punktmitte des Laserstrahls an der Wand (Punkt I).

- Drehen Sie das Messwerkzeug um 180°, lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls an der gegenüberliegenden Wand B (Punkt II).

- Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren.

- Richten Sie das Messwerkzeug in der Höhe so aus (mit Hilfe des Stativs oder gegebenenfalls durch Unterlegen), dass die Punktmitte des Laserstrahls genau den zuvor markierten Punkt II auf der Wand B trifft.

- Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls auf der Wand A (Punkt III). Achten Sie darauf, dass Punkt III möglichst senkrecht über bzw. unter Punkt I liegt.

Deutsch | 19

– Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Abweichung des Messwerkzeugs für die gemessene Achse.

Wiederholen Sie den Messvorgang für die anderen drei Achsen. Drehen Sie dazu das Messwerkzeug vor dem Beginn jedes Messvorganges um jeweils 90°.

Auf der Messstrecke von 2 x 20 m = 40 m beträgt die maximal zulässige Abweichung: 40 m x ±0,1 mm/m = ±4 mm.

Die Differenz d zwischen den Punkten I und III darf folglich bei jedem einzelnen der vier Messvorgänge höchstens 4 mm betragen.

Sollte das Messwerkzeug die maximale Abweichung bei einem der vier Messvorgänge überschreiten, dann lassen Sie es bei einem Bosch-Kundendienst überprüfen.

Arbeitshinweise Rotationslaser

▶ Verwenden Sie immer nur die Mitte des Laserpunktes zum Markieren. Die Größe des Laserpunktes ändert sich mit der Entfernung.

Laser-Sichtbrille (Zubehör)

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller.

▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

Arbeiten mit der Fernbedienung (Zubehör)

Beim Drücken der Bedientasten kann das Messwerkzeug aus der Nivellierung gebracht werden, sodass die Rotation kurzzeitig stoppt. Durch den Einsatz der Fernbedienung 46 wird dieser Effekt vermieden.

Empfangslinsen 7 für die Fernbedienung befinden sich an drei Seiten des Messwerkzeugs, u.a. über dem Bedienfeld an der Vorderseite.

Arbeiten mit dem Stativ (Zubehör)

Das Messwerkzeug verfügt über eine 5/8"-Stativaufnahme für Horizontalbetrieb auf einem Stativ. Setzen Sie das Messwerkzeug mit der Stativaufnahme 18 auf das 5/8"-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest.

Bei einem Stativ 48 mit Maßskala am Auszug können Sie den Höhenversatz direkt einstellen.

Arbeiten mit der Wandhalterung (Zubehör) (siehe Bild C)

Das Messwerkzeug kann auch auf der Wandhalterung 43 befestigt werden. Im Horizontalbetrieb ermöglicht die Wandhalterung den Einsatz des Messwerkzeugs auf beliebiger Höhe. Im Vertikalbetrieb ist die Befestigung auf einem 5/8"-Stativ 48 möglich.

Arbeiten mit der Deckenmessplatte (siehe Bild C)

Die Deckenmessplatte 45 kann z.B. zur einfachen Höhenausrichtung von abgehängten Decken verwendet werden. Befestigen Sie die Deckenmessplatte mit der Magnethalterung z.B. an einem Träger.

Die reflektierende Hälfte der Deckenmessplatte verbessert die Sichtbarkeit des Laserstrahls bei ungünstigen Bedingungen, durch die transparente Hälfte ist der Laserstrahl auch von der Rückseite erkennbar.

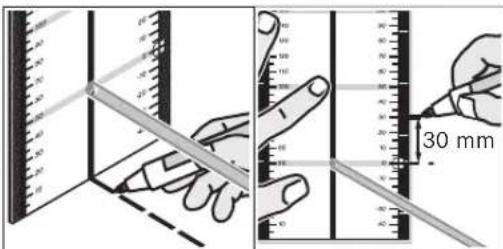

Arbeiten mit der Messplatte (Zubehör)

Mit Hilfe der Messplatte 44 können Sie die Lasermarkierung auf den Boden bzw. die Laserhöhe auf eine Wand übertragen.

Mit dem Nullfeld und der Skala können Sie den Versatz zur gewünschten Höhe messen und an anderer Stelle wieder antragen. Damit entfällt das exakte Einstellen des Messwerkzeugs auf die zu übertragende Höhe.

Die Messplatte 44 hat eine Reflexbeschichtung, die die Sichtbarkeit des Laserstrahls in größerer Entfernung bzw. bei starker Sonnenstrahlung verbessert. Die Helligkeitsverstärkung ist nur zu erkennen, wenn Sie parallel zum Laserstrahl auf die Messplatte blicken.

Arbeiten mit der Messlatte (Zubehör) (siehe Bild J)

Zum Prüfen von Ebenheiten oder dem Antragen von Gefällen empfiehlt sich die Verwendung der Messlatte 38 zusammen mit dem Laserempfänger.

Auf der Messlatte 38 ist oben eine relative Maßskala (± 50 cm) aufgetragen. Deren Nullhöhe (90 bis 210 cm) können Sie unten am Auszug vorwählen. Damit lassen sich Abweichungen von der Sollhöhe direkt ablesen.

Arbeitshinweise Laserempfänger

Markieren

An der Mittenmarkierung 30 rechts und links am Laserempfänger können Sie die Höhe des Laserstrahls markieren, wenn er durch die Mitte des Empfangsfeldes 31 läuft. Die Mittenmarkierung befindet sich 45 mm von der oberen Kante des Laserempfängers entfernt.

Ausrichten mit der Libelle

Mit Hilfe der Libelle 25 können Sie den Laserempfänger senkrecht (lotrecht) ausrichten. Ein schief angebrachter Laserempfänger führt zu Fehlmessungen.

Befestigen mit Halterung (siehe Bild A)

Sie können den Laserempfänger mit Hilfe der Halterung 40 sowohl an einer Baulaser-Messlatte 38 (Zubehör) als auch an anderen Hilfsmitteln mit einer Breite bis zu 65 mm befestigen.

Schrauben Sie die Halterung 40 mit der Befestigungsschraube 39 in der Aufnahme 33 an der Rückseite des Laserempfängers fest.

Lösen Sie die Feststellschraube 36, schieben Sie die Halterung z.B. auf die Baulaser-Messlatte 38 und ziehen Sie die Feststellschraube 36 wieder fest.

Mit Hilfe der Libelle 41 können Sie die Halterung 40 waagerecht ausrichten.

Die obere Kante 37 der Halterung befindet sich auf der gleichen Höhe wie die Mittenmarkierung 30 und kann zum Markieren des Laserstrahls verwendet werden.

Befestigen mit Magnet (siehe Bild B)

Ist eine sichere Befestigung nicht unbedingt erforderlich, können Sie den Laserempfänger mit Hilfe der Magnetplatte 29 stirnseitig an Stahlteile heften.

Arbeitsbeispiele

Höhen übertragen/überprüfen (siehe Bild D)

Stellen Sie das Messwerkzeug in Horizontallage auf eine feste Unterlage oder montieren Sie es auf einem Stativ 48 (Zubehör).

Arbeiten mit Stativ: Richten Sie den Laserstrahl auf die gewünschte Höhe aus. Übertragen bzw. überprüfen Sie die Höhe am Zielort.

Arbeiten ohne Stativ: Ermitteln Sie die Höhendifferenz zwischen Laserstrahl und Höhe am Referenzpunkt mit Hilfe der Messplatte 44. Übertragen bzw. überprüfen Sie die gemessene Höhendifferenz am Zielort.

Lotstrahl parallel ausrichten/rechte Winkel antragen (siehe Bild E)

Sollen rechte Winkel angetragen oder Zwischenwände ausgerichtet werden, müssen Sie den Lotstrahl 9 parallel, d.h. im gleichen Abstand zu einer Bezugslinie (z.B. Wand), ausrichten.

Stellen Sie dazu das Messwerkzeug in Vertikallage auf und positionieren Sie es so, dass der Lotstrahl in etwa parallel zur Bezugslinie verläuft.

Messen Sie für die genaue Positionierung den Abstand zwischen Lotstrahl und Bezugslinie direkt am Messwerkzeug mit Hilfe der Messplatte 44. Messen Sie den Abstand zwischen Lotstrahl und Bezugslinie erneut in möglichst großem Abstand vom Messwerkzeug. Richten Sie den Lotstrahl so aus, dass er den gleichen Abstand zur Bezugslinie hat wie bei der Messung direkt am Messwerkzeug.

Der rechte Winkel zum Lotstrahl 9 wird durch den variablen Laserstrahl 6 angezeigt.

Senkrechte/vertikale Ebene anzeigen (siehe Bild F)

Zum Anzeigen einer Senkrechten bzw. einer vertikalen Ebene stellen Sie das Messwerkzeug in Vertikallage auf. Soll die vertikale Ebene im rechten Winkel zu einer Bezugslinie (z.B. Wand) verlaufen, dann richten Sie den Lotstrahl 9 an dieser Bezugslinie aus.

Die Senkrechte wird durch den variablen Laserstrahl 6 angezeigt.

Arbeiten ohne Laserempfänger (siehe Bild G)

Bei günstigen Lichtverhältnissen (dunkle Umgebung) und auf kurze Entfernungen können Sie ohne Laserempfänger arbeiten. Für eine bessere Sichtbarkeit des Laserstrahls wählen Sie entweder Linienbetrieb, oder Sie wählen Punktbetrieb und drehen den Rotationskopf 10 von Hand zum Zielort.

Arbeiten mit Laserempfänger (siehe Bild H)

Bei ungünstigen Lichtverhältnissen (helle Umgebung, direkte Sonneneinstrahlung) und auf größere Entfernungen verwenden Sie zum besseren Auffinden des Laserstrahls den Laserempfänger. Wählen Sie bei Arbeiten mit dem Laserempfänger Rotationsbetrieb mit der höchsten Rotationsgeschwindigkeit.

Messen auf große Entfernungen (siehe Bild I)

Beim Messen auf große Entfernungen muss der Laserempfänger zum Auffinden des Laserstrahls verwendet werden. Um Störeinflüsse zu verringern, sollten Sie das Messwerkzeug immer in der Mitte der Arbeitsfläche und auf einem Stativ aufstellen.

Arbeiten im Außenbereich (siehe Bild J)

Im Außenbereich sollte immer der Laserempfänger verwendet werden.

Montieren Sie bei Arbeiten auf unsicherem Boden das Messwerkzeug auf dem Stativ 48. Aktivieren Sie die Schockwarnungsfunktion, um Fehlmessungen bei Bodenbewegungen oder Erschütterungen des Messwerkzeugs zu vermeiden.

22 | Deutsch

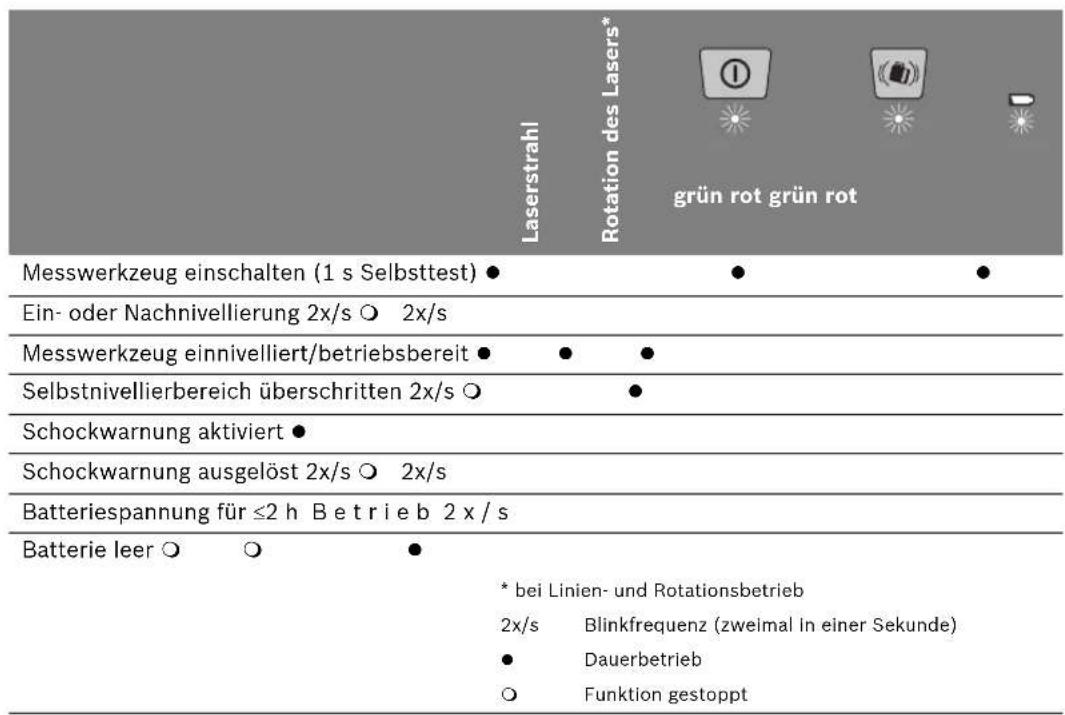

Übersicht der Anzeigen

Wartung und Service

Wartung und Reinigung

Halten Sie Rotationslaser, Ladegerät und Laser- empfänger stets sauber.

Tauchen Sie Rotationslaser, Ladegerät und Laserempfänger nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie am Rotationslaser insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln.

Sollten Rotationslaser, Ladegerät oder Laser-empfänger trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild von Rotations-laser, Ladegerät bzw. Laserempfänger an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Rotationslaser, Ladegerät, Laserempfänger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Rotationslaser, Ladegerät und Laserempfänger nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Ni-MH: Nickel-Metallhydrid

Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

24 | English

Safety Notes

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

E-Mail: [e-mail]

25 Libelle lasermodtager

Driftsformer rotationslaser

Oversigt

Chockadvarselsfunktion

Rotationslaserns driftstart

Rotationsfunktion (150/300/600 min ^-1 )

Linjefunktion, punktfunktion (10°/25°/35°, 0°)

Sekundär-/primärbatterier:

NiMH: Nickel-metallhydrid

Ni-MH: Nikel-Metal hidrit

Ni-MH: Nickel-Metallhydrid

E-Mail: [e-mail]

Uklanjanje djubreta

Rotacioni laser, uredjaj za punjenje, laserski prijemnik, pribor i pakovanja treba da odvodite nekoj regeneraciji koja odgovara zaštiti čovekove okoline.

Samo za EU-zemlje:

Ne bacajre rotacioni laser, uredjaj za punejnje i laserski prijemnik u kućno djubre.

Prema evropskim smernicama 2002/96/EG o električnim i elektronskim starim uredjajima i njiho-

Ni-MH: Nickel-Metallhydrid
