NAVODILA ZA UPORABO GRL 150 HV Set 3 BOSCH

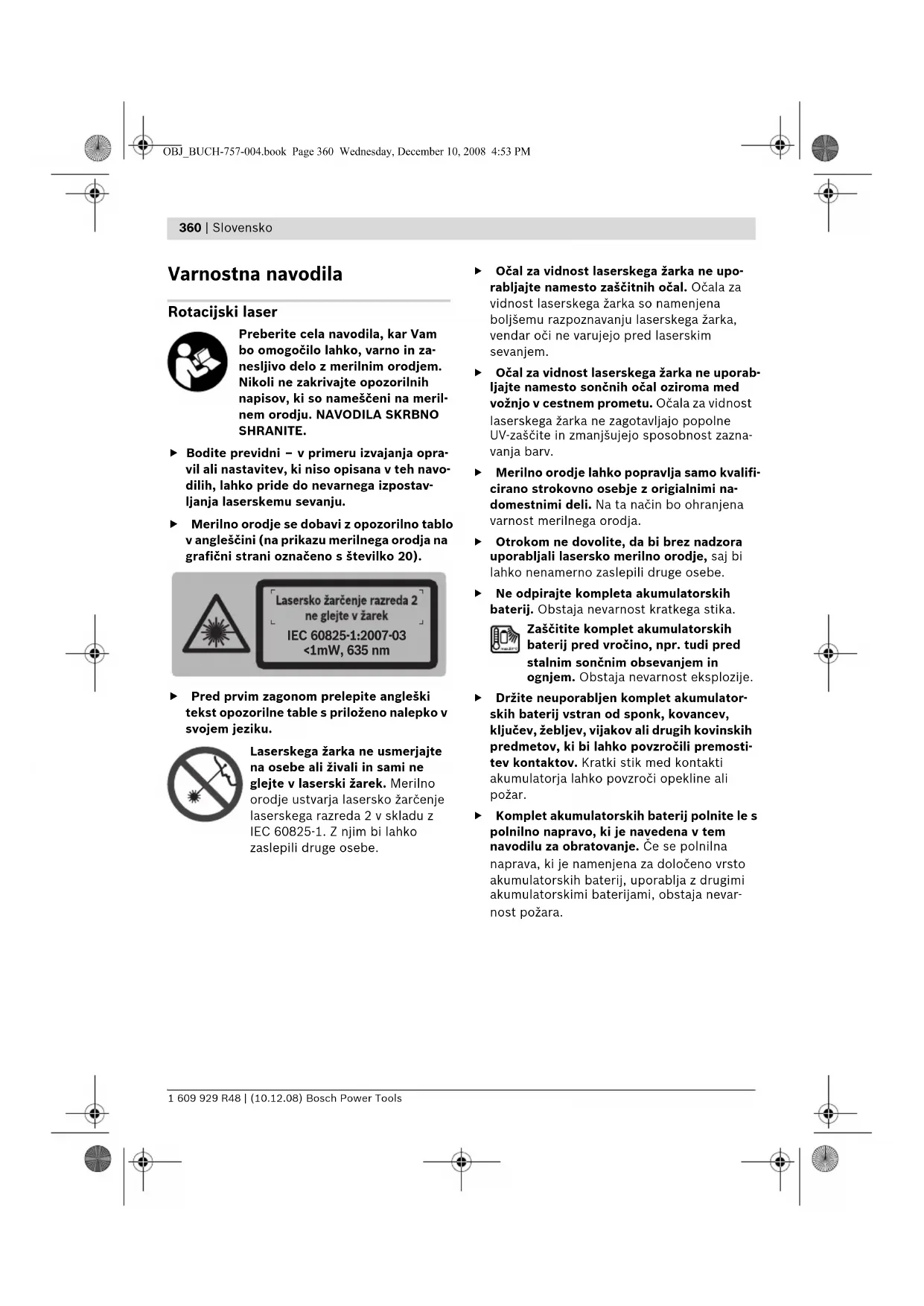

Varnostna navodila Rotacijski laser Preberite cela navodila, kar Vam bo omogočilo lahko, varno in za- nesljivo delo z merilnim orodjem. Nikoli ne zakrivajte opozorilnih napisov, ki so nameščeni na meril- nem orodju. NAVODILA SKRBNO SHRANITE. f Bodite previdni – v primeru izvajanja opra- vil ali nastavitev, ki niso opisana v teh navo- dilih, lahko pride do nevarnega izpostav- ljanja laserskemu sevanju. f Merilno orodje se dobavi z opozorilno tablo v angleščini (na prikazu merilnega orodja na grafični strani označeno s številko 20). f Pred prvim zagonom prelepite angleški tekst opozorilne table s priloženo nalepko v svojem jeziku. Laserskega žarka ne usmerjajte na osebe ali živali in sami ne glejte v laserski žarek. Merilno orodje ustvarja lasersko žarčenje laserskega razreda 2 v skladu z IEC 60825-1. Z njim bi lahko zaslepili druge osebe. f Očal za vidnost laserskega žarka ne upo- rabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem. f Očal za vidnost laserskega žarka ne uporab- ljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zazna- vanja barv. f Merilno orodje lahko popravlja samo kvalifi- cirano strokovno osebje z origialnimi na- domestnimi deli. Na ta način bo ohranjena varnost merilnega orodja. f Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje, saj bi lahko nenamerno zaslepili druge osebe. f Ne odpirajte kompleta akumulatorskih baterij. Obstaja nevarnost kratkega stika. Zaščitite komplet akumulatorskih baterij pred vročino, npr. tudi pred stalnim sončnim obsevanjem in ognjem. Obstaja nevarnost eksplozije. f Držite neuporabljen komplet akumulator- skih baterij vstran od sponk, kovancev, ključev, žebljev, vijakov ali drugih kovinskih predmetov, ki bi lahko povzročili premosti- tev kontaktov. Kratki stik med kontakti akumulatorja lahko povzroči opekline ali požar. f Komplet akumulatorskih baterij polnite le s polnilno napravo, ki je navedena v tem navodilu za obratovanje. Če se polnilna naprava, ki je namenjena za določeno vrsto akumulatorskih baterij, uporablja z drugimi akumulatorskimi baterijami, obstaja nevar- nost požara.

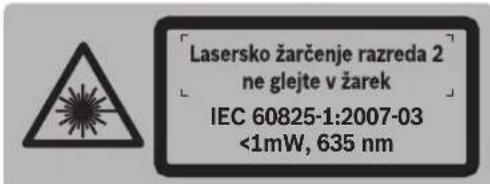

<1mW, 635 nm OBJ_BUCH-757-004.book Page 360 Wednesday, December 10, 2008 4:53 PMSlovensko | 361 Bosch Power Tools 1 609 929 R48 | (10.12.08) Polnilnik za akumulatorje Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Zavarujte polnilnik pred dežjem ali vlago. Vdor vode v polnilnik povečuje tveganje električnega udara. f S to polnilno napravo ne smete polniti dru- gih akumulatorskih baterij. Polnilna naprava je namenjena le za polnjenje kompleta aku- mulatorskih baterij Bosch, ki je vstavljen v rotacijski laser. Pri polnjenju drugih akumula- torskih baterij obstaja nevarnost požara in eksplozije. f Polnilnik naj bo vedno čist. Zaradi umazanije lahko pride do električnega udara. f Pred vsako uporabo je potrebno polnilnik, kabel in vtikač preizkusiti. Če ugotovite poškodbe, polnilnika ne uporabljajte. Polnilnika ne odpirajte, popravila pa naj opravi samo kvalificirano strokovno osebje s pomočjo originalnih nadomestnih delov. Poškodovani polnilniki, kabli in vtikači povečujejo nevarnost električnega udara. f Ne uporabljajte polnilnika na lahko gorljivi podlagi (na primer na papirju, tekstilu in podobnem) oziroma v okolju, kjer lahko pride do požara. Pri polnjenju se polnilnik segreje – nevarnost požara. f V primeru napačne uporabe lahko iz aku- mulatorske baterije izteče tekočina. Izogi- bajte se kontaktu z njo. Pri naključnem kon- taktu s kožo spirajte z vodo. Če pride teko- čina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline. Laserski sprejemnik Z napravo lahko delate optimal- no le v primeru, če v celoti pre- berete navodilo za uporabo in delovna navodila in ta navodila tudi strogo upoštevate. NAVO- DILA SKRBNO SHRANITE. Poskrbite za to, da se merilno orodje ne nahaja v bližini srčnih spodbujevalnikov. Magnetne plošče 29 ustvarijo polje, ki lahko vpljiva da delovanje srčnih spod- bujevalnikov. f Merilno orodje se ne sme nahajati v bližini magnetnih nosilcev podatkov in na magnet občutljivih naprav. Zaradi vpljivov magnetne plošče 29 lahko pride do nepopravljivih izgub podatkov. Opis delovanja Prosimo, da razklopite dvojno stran s slikami rotacijskega laserja, laserske naprave in laser- skega sprejemnika in jo pustite odprto, medtem ko berete navodilo za uporabo. Uporaba v skladu z namenom Rotacijski laser Merilno orodje je določeno za izračun in pre- izkus natančnosti vodoravnic višinskih linij, navpičnih linij, vodoravnih gabaritov in pozi- cijskih točk. Polnilnik za akumulatorje Polnilno napravo uporabite samo, če lahko vse funkcije v celoti precenite in jih lahko brez omeji- tev izvajate ali če ste prejeli ustrezna navodila. Laserski sprejemnik Merilno orodje je namenjeno za hitro iskanje rotirajočih laserskih žarkov. OBJ_BUCH-757-004.book Page 361 Wednesday, December 10, 2008 4:53 PM362 | Slovensko 1 609 929 R48 | (10.12.08) Bosch Power Tools Komponente na sliki Oštevilčenje prikazanih sestavnih delov se nanaša na prikaz rotacijskega laserja, polnilne naprave in laserskega sprejemnika na grafičnih straneh. Rotacijski laser/polnilna naprava 1 Prikaz šok opozorila 2 Tipka šok opozorila 3 Prikaz nivelirne avtomatike 4 Vklopno/izklopna tipka rotacijskega laserja 5 Tipka za rotacijsko delovanje in izbiro rotacijske hitrosti 6 Variabilni laserski žarek 7 Sprejemna leča daljinskega krmilnika 8 Izstopna odprtina laserskega žarka 9 Žarek svinčnice 10 Rotacijska glava 11 Tipka za črtno delovanje in izbira dolžine črte 12 Prikaz stanja napolnjenosti 13 Akumulatorska baterija * 14 Predalček za baterije 15 Aretiranje pokrova predalčka za baterije 16 Aretiranje kompleta akumulatorske baterije* 17 Puša za vtikač polnilnika* 18 Prijemalo stativa 5/8" 19 Serijska številka rotacijskega laserja 20 Opozorilna ploščica laserja 21 Polnilna naprava* 22 Omrežni vtič polnilne naprave* 23 Polnilni vtikač* Laserski sprejemnik* 24 Aretiranje pokrova predalčka za baterije 25 Libela laserskega sprejemnika 26 Vklopno/izklopna tipka laserskega sprejemnika 27 Tipka za nastavitev natančnosti merjenja 28 Tipka zvočni signal 29 Magnetna plošča 30 Sredinska oznaka 31 Sprejemno polje laserskega žarka 32 Zaslon 33 Prijemalo za držalo 34 Pokrov predalčka za baterije 35 Libela laserskega sprejemnika 36 Fiksirni fijak držala 37 Zgornji rob držala 39 Pritrdilni vijak držala 40 Držalo 41 Libela držala Prikazovalni elementi laserskega sprejemnika a Prikaz nastavitve „srednja“ b Prikaz napolnjenosti baterije c Smerokaz gor d Prikaz zvočnega signala e Sredinski prikaz f Prikaz nastavitve „precizna“ g Smerni prikaz dol Pribor/nadomestni deli 38 Merilna letev gradbenega laserja* 42 Očala za vidnost laserskega žarka* 43 Stensko držalo* (na razpolago od sredine 2009 naprej) 44 Merilna plošča s podnožjem* 45 Merilna plošča za strop* 46 Daljinski krmilnik* (na razpolago od sredine 2009 naprej) 47 Kovček 48 Stativ* *Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora. OBJ_BUCH-757-004.book Page 362 Wednesday, December 10, 2008 4:53 PMSlovensko | 363 Bosch Power Tools 1 609 929 R48 | (10.12.08) Tehnični podatki Rotacijski laser GRL 150 HV Professional Številka artikla 3 601 K15 300 Delovno območje (radij)

Tip laserja 635 nm, <1 mW Ø laserskega žarka na izhodni odprtini približno

Vrsta zaščite IP 54 (zaščita pred prahom in vodnimi curki)

Prosimo upoštevajte številko izdelka na tipski tablici rotacijskega laserja, ker lahko obstaja več različic tržnih nazivov posameznih rotacijskih laserjev. Nedvoumna identifikacija vašega rotacijskega laserja je možna s serijsko številko 19 na tipski tablici. OBJ_BUCH-757-004.book Page 363 Wednesday, December 10, 2008 4:53 PM364 | Slovensko 1 609 929 R48 | (10.12.08) Bosch Power Tools Laserski sprejemnik LR 1 Professional Številka artikla 3 601 K15 400 Delovno območje

– z rotacijskim laserjem GRL 150 HV 150 m Sprejemni kot 120° Sprejemljiva vrtilna hitrost >200 min

Vrsta zaščite IP 54 (zaščita pred prahom in vodnimi curki)

1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjša.

2) odvisno od razmaka med laserskim sprejemnikom in rotacijskim laserjem

Prosimo upoštevajte številko izdelka na tipski tablici laserskega sprejemnika, ker lahko obstaja več različic tržnih nazivov posameznih laserskih sprejemnikov. Nedvoumna identifikacija vašega laserskega sprejemnika je možna s serijsko številko 35 na tipski tablici. Polnilnik Številka artikla 1 609 203 X11 Nazivna napetost V~ 100–240 Frekvenca Hz 50/60 Polnilna napetost akumulatorja V= 7,5 Polnilni tok A1,0 Dovoljeno temperaturno področje polnjenja °C 0–45 Čas polnjenja h14 Število akumulatorskih celic

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 31.10.2008 Montaža Oskrba z energijo rotacijskega laserja Uporaba z baterijami/akumulatorskimi baterijami Uporabljajte samo alkalijsko-manganove bate- rije ali akumulatorje. Če želite odpreti predalček za baterijo 14, zasu- kajte aretiranje 15 v položaj in potegnite pre- dalček za baterijo navzven. Pri vstavljanju baterij pazite na pravilno smer polov, ki naj ustreza oznakam v predalčku. Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapa- citete. Zaprite pokrov za baterijo 14 in zavrtite areti- ranje 15 v položaj . Če ste baterije vstavili nepravilno, merilnega orodja ne morete vklopiti. Vstavite baterije s pravilno naravnanostjo polov. f Če merilnega orodja dalj časa ne boste upo- rabljali, odstranite iz njega bateriji. Med dol- gim skladiščenjem lahko bateriji zarjavita in se samodejno izpraznita. Uporaba s kompletom akumulatorskih baterij Pred prvo uporabo napolnite komplet akumula- torskih baterij 13. Komplet akumulatorskih ba- terij lahko napolnite izključno z zato predvideno polnilno napravo 21. f Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici naprave. Polnilnike, označene z 230 V, lahko priključite tudi na napetost 220 V. Vtaknite v ta namen omrežni vtič 22, ki ustreza vašemu električnemu omrežju, v polnilno na- pravo 21 in pustite, da zaskoči. Vtaknite polnilni vtič 23 polnilne naprave v dozo 17 na kompletu akumulatorskih baterij. Napravo priključite na električno omrežje. Polnjenje praznega kompleta akumulatorskih baterij traja pribl. 14 h. Polnilna naprava in komplet akumu- latorskih baterij sta zavarovana pred prekomer- nim polnjenjem. Komplet akumulatorskih baterij, ki je nov ali se dalj časa ni uporabljal, razvije šele po pribl. 5 ciklih polnjenja in praznenja svojo polno moč. Kompleta akumulatorskih baterij 13 ne smete polniti po vsaki uporabi, saj bi tako zmanjšali njegovo kapaciteto. Komplet akumulatorskih baterij napolnite šele, ko prikaz napolnjenosti akumulatorske baterije 12 utripa ali trajno sveti. Bistveno skrajšan čas obratovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-757-004.book Page 365 Wednesday, December 10, 2008 4:53 PM366 | Slovensko 1 609 929 R48 | (10.12.08) Bosch Power Tools Pri prazni akumulatorski bateriji lahko merilno orodje uporabljate tudi s pomočjo polnilnika 21, če je le-ta priključen na električno omrežje. Iz- klopite merilno orodje, približno 10 minut pol- nite akumulatorsko baterijo, nato pa merilno orodje skupaj s priključenim polnilnikom ponovno vklopite. Če želite zamenjati komplet akumulatorskih ba- terij 13, zasukajte aretiranje 16 v položaj in potegnite komplet akumulatorskih baterij 13 navzven. Vstavite nov komplet akumulatorskih baterij in zasukajte aretiranje 16 v položaj . f Če merilnega orodja dalj časa ne uporablja- te, vzemite komplet akumulatorskih baterij ven. V primeru, da akumulatorske baterije dalj časa niso v uporabi, lahko korodirajo ali se samostojno izpraznejo. Prikaz stanja napolnjenosti Ko prikaz napolnjenosti 12 prvič zasveti rdeče, lahko merilno orodje uporabljate še 2 h. Če sveti prikaz napolnjenosti 12 trajno rdeče, meritve niso več možne. Merilno orodje se po 1 min avtomatsko izklopi. Oskrba z energijo laserskega sprejemnika Uporabljajte samo alkalijsko-manganove bate- rije. Pritisnite aretiranje pokrova predalčka za bate- rije 24 navzven in odprite pokrov 34. Pri vstavljanju baterije pazite na pravilnost polov z ozirom na sliko v predalčku za baterije. Če se pojavi prikaz za baterijo b na displeju 32 prvič, lahko laserski sprejemnik uporabljate še pribl. 3 h. f Če laserskega orodja dalj časa ne uporablja- te, vzemite baterije ven. V primeru, da bate- rija dalj časa ni v uporabi, lahko korodira ali se samostojno izprazni. Delovanje Zagon rotacijskega laserja f Preprečite močne sunke v merilno orodje ali pa padce na tla. Po močnih zunanjih vplivih, ki delujejo na merilno orodje, pred nadaljno uporabo vedno opravite preizkus natančnosti (glejte „Nivelirna natančnost rotacijskega laserja“, stran 369). f Ne izpostavljajte merilnega orodja ekstrem- nim temperaturam ali ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu. Če je merilno orodje bilo izpostavljeno večjim temperatur- nim nihanjem, najprej pustite, da se tempera- tura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja merilnega orodja. Namestitev merilnega orodja Postavite merilno orodje na stabilno podlogo v vodoravni ali navpični položaj, montirajte ga na stativ 48 ali na stensko držalo 43. Zaradi izredno velike točnosti niveliranja meril- no orodje zelo občutljivo reagira na tresenje in na spreminjanje položaja. Zato vedno pazite, da bo merilno orodje v stabilnem položaju, s čimer se boste izognili prekinitvam delovanja zaradi dodatnih niveliranj. Vodoravni položaj Navpični položaj OBJ_BUCH-757-004.book Page 366 Wednesday, December 10, 2008 4:53 PMSlovensko | 367 Bosch Power Tools 1 609 929 R48 | (10.12.08) Vklop/izklop f Laserskega žarka ne usmerjajte na osebe ali živali (še posebej bodite pozorni na to, da ga ne usmerite v višino oči) in prav tako tudi sami ne glejte v svetlobni žarek (tudi ne iz večje razdalje). Merilno orodje takoj po vklopu pošlje navpični pozicijski žarek 9 in variabilni vodoravni laserski žarek 6. Za vklop merilnega orodja pritisnite vklopno/iz- klopno stikalo 4. Prikazi 1, 3 in 12 za kratek čas zasvetijo. Merilno orodje takoj prične z avto- matičnim niveliranjem. Med niveliranjem utripa prikaz nivelirne avtomatike 3 zeleno in laser utripa v točkovnem delovanju. Merilno orodje je dokončno nivelirano, takoj ko sveti prikaz nivelirne avtomatike 3 trajno zeleno in laser trajno sveti. Po zaključku niveliranja starta merilno orodje avtomatsko v rotacijskem obratovanju. S tipkama za vrsto obratovanja 5 in 11 lahko že med pričetkom niveliranja določite vrsto obrato- vanja (glejte „Vrste delovanja rotacijskega laserja“, stran 367). V tem primeru starta meril- no orodje po zaključku niveliranja v željeni vrsti obratovanja. Za izklop merilnega orodja ponovno pritisnite vklopno/izklopno tipko 4. Da bi se zaščitile baterije, se merilno orodje avto- matsko izklopi, če se nahaja več kot 2 uri izven samonivelirnega področja ali je šok opozorilo sproženo več kot 2 uri (glejte „Nivelirna avtoma- tika rotacijskega laserja“, stran 369). Ponovno namestite merilno orodje in ga spet vklopite. Vrste delovanja rotacijskega laserja Pregled Vse tri vrste delovanja so možne v vodoravnem in navpičnem položaju merilnega orodja. Rotacijsko obratovanje Rotacijsko obratovanje še pose- bej priporočamo pri uporabi laserskega sprejemnika. Lahko izbirate med različnimi rotacij- skimi hitrostmi. Črtno obratovanje V tem načinu obratovanja se premika variabilni laserski žarek v omejenem odpiralnem kotu. S tem je v primerjavi z rotacijskim obratovanjem povečana vidlji- vost laserskega žarka. Lahko izbirate med različnimi odpiral- nimi koti. Točkovno obratovanje V tem načinu obratovanja dosežete najboljšo vidljivost variabilnega laserskega žarka. Služi npr. za enostavni prenos višin ali za preverjanje postavitve v vrsto. Rotacijsko obratovanje (150/300/600 min

Po vsakem vklopu se nahaja merilno orodje v rota- cijskem obratovanju s srednjo rotacijsko hitrostjo. Za menjavo od črtnega k rotacijskemu obratova- nju pritisnite tipko za rotacijsko obratovanje 5. Rotacijsko obratovanje starta s srednjo rotacijsko hitrostjo. Za spremembo rotacijske hitrosti pritisnite ponovno tipko za rotacijsko obratovanje 5, dokler se ne doseže željena hitrost. Pri delu z laserskim obratovanjem izberite naj- višjo rotacijsko hitrost. Pri delih brez laserskega sprejemnika zmanjšajte rotacijsko hitrost za boljšo vidljivost laserskega žarka in uporabite očala 42. Črtno obratovanje, točkovno obratovanje (10° /25° /35° , 0° ) Za menjavo v črtno oz. točkovno obratovanje pritisnite tipko za črtno obratovanje 11. Merilno orodje menja v črtno obratovanje z najmanjšim odpiralnim kotom. Za spremembo odpiralnega kota pritisnite tipko za linijsko obratovanje 11. Odpiralni kot se poveča v dveh stopnjah, istočasno se pri vsaki stopnji poveča rotacijska hitrost. Pri tretjem pritisku na tipko za črtno delovanje 11 menja merilno orodje po kratkem iznihavanju v črtno obratovanje. Če ponovno pritisnete na tipko 11, to vodi nazaj v linijsko obratovanje z najmanjšim odpiralnim kotom. OBJ_BUCH-757-004.book Page 367 Wednesday, December 10, 2008 4:53 PM368 | Slovensko 1 609 929 R48 | (10.12.08) Bosch Power Tools Opozorilo: Zaradi vztrajnosti lahko laser mini- malno zaniha preko končnih točk laserske linije. Za pozicioniranje laserske linije oz. laserske točke znotraj rotacijske ravni zavrtite rotacijsko glavo 10 ročno v željen položaj ali uporabite daljinski krmilnik 46. Zasuk rotacijske ravni pri vertikalnem položaju Pri vertikalnem položaju merilnega orodja lahko lasersko točko, lasersko linijo ali rotacijsko raven s pomočjo daljinskega krmilnika 46 zasu- kajte okoli navpične osi. V ta namen upoštevajte navodilo za obratovanje daljinskega krmilnika. Zagon laserskega sprejemnika f Zaščitite laserski sprejemnik pred mokroto. f Ne izpostavljajte laserskega sprejemnika ekstremnim temperaturam ali ekstremne- mu nihanju temperature. Poskrbite za to, da npr. ne bo ležal dalj časa v avtomobilu. Če je laserski sprejemnik bil izpostavljen večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja laserskega sprejemnika. Laserski sprejemnik postavite najmanj 50 cm od rotacijskega laserja. Laserski sprejemnik namestite tako, da lahko laserski žarek doseže sprejemno polje 31. Nastavite rotacijski laser na najvišjo rotacijsko hitrost. Vklop/izklop f Pri vkopu laserskega sprejemnika se zasliši glasen zvočni signal. Laserski sprejemnik se zaradi tega pri vklopu ne sme nahajati v bližini ušesa oz. drugih oseb. Glasen zvok lahko poškoduje sluh. Za vklop laserskega sprejemnika pritisnite vklopno/izklopno tipko 26. Zaslišite dva zvočna signala in na displeju se za kratek čas zasvetijo vsi prikazi. Za izklop laserskega sprejemnika ponovno pri- tisnite vklopno/izklopno tipko 26. Če ca. 10 min ne pritisnete nobene tipke na laserskem sprejemniku in če laserski žarek ne doseže sprejemnega polja 31 v obdobju 10 min, se merilno orodje zaradi varovanja baterije avto- matsko izklopi. Izklop se naznani z zvočnim signalom. Izbira nastavitve sredinskega prikaza S tipko 27 lahko določite, s kakšno natančnostjo se prikaže položaj laserskega žarka na prikaznem polju kot „srednja“: – Nastavitev „precizna“ (prikaz f na displeju), – Nastavitev „srednja“ (prikaz a na displeju), Pri spremembi nastavitve natančnosti se zasliši zvočni signal. Po vklopu laserskega sprejemnika je vedno nastavljena „srednja“ natančnost. Smerokazi Smerokazi spodaj g, sredina e in zgoraj c (vsakič na sprednji in hrbtni strani laserskega sprejem- nika) prikazujejo položaj obtočnega laserskega žarka v sprejemnem polju 31. Položaj se lahko dodatno naznani tudi z zvočnim signalom (glej „Zvočni signal za prikaz laserskega žarka“, stran 369). Laserski sprejemnik prenizek: Če preide laserski žarek skozi zgornjo polovico sprejem- nega polja 31, se na displeju pojavi spodnji smerokaz g. Pri vklopljenem zvočnem signalu zaslišite signal v počasnem ritmu. Premaknite laserski sprejemnik v smeri puščice navzgor. Pri približanju sredinske oznake 30 se prikaže le še konica smerokaza g. Laserski sprejemnik previsok: Če preide laser- ski sprejemnik skozi spodnjo polovico sprejem- nega polja 31, se na displeju pojavi zgornji smerokaz c. Pri vkopljenem zvočnem signalu zaslišite signal v hitrem ritmu. Premaknite laserski sprejemnik v smeri puščice navzdol. Pri približanju sredinske oznake 30 se prikaže le še konica smerokaza c. Laserski sprejemnik v sredini: Če se pomika laserski žarek preko sprejemnega polja 31 na višini sredinske oznake 30, potem sredinska oznaka sveti e. Pri vklopljenem zvočnem signalu zadoni trajajoč zvok. OBJ_BUCH-757-004.book Page 368 Wednesday, December 10, 2008 4:53 PMSlovensko | 369 Bosch Power Tools 1 609 929 R48 | (10.12.08) Zvočni signal za prikaz laserskega žarka Položaj laserskega žarka na sprejemnem polju 31 lahko prikažete z zvočnim signalom. Pri vklopu laserskega sprejemnika je zvočni signal vedno izklopljen. Pri vklopu zvočnega signala lahko vedno izbe- rete med dvema stopnjama glasnosti. Za vklop oz. menjavo zvočnega signala pritisnite tipko zvočni signal 28, dokler se ne pojavi željena stopnja glasnosti. Pri srednji glasnosti na displeju utripa prikaz zvočnega signala d, pri visoki glasnosti sveti prikaz trajno, pri izkloplje- nem zvočnem signalu pa ugasne. Nivelirna avtomatika rotacijskega laserja Pregled Po vklopu merilno orodje samodejno zazna vodoravni oziroma navpični položaj. Če želite položaj spremeniti, merilno orodje izklopite, ga znova pozicionirajte in nato ponovno vklopite. Po vklopu merilno orodje preveri vodoravni oziroma navpični položaj in samodejno izravna neravnine v območju samoniveliranja, ki znašajo približno 8 % (± 0,8 m/10 m). Če je merilno orodje po vklopu ali po spremembi položaja več kot 8 % poševno, niveliranje ni več možno. V tem primeru se ustavi rotor, laser utripa in prikaz niveliranja 3 trajno sveti rdeče. Ponovno pozicionirajte merilno orodje in poča- kajte, da se nivelira. Brez ponovnega pozicioni- ranja se laser po 2 min in merilno orodje po 2 urah avtomatsko izklopi. Ko je merilno orodje nivelirano, stalno preverja vodoravni in navpični položaj. Pri spremembi položaja se avtomatsko ponovno nivelira. Za preprečitev napačnih meritev se med postop- kom niveliranja ustavi rotor, laser utripa in prikaz niveliranja 3 utripa zeleno. Funkcija šok opozorila Merilno orodje ima funkcijo šok opozorila, ki pri spremembi položaja oz. tresenju merilnega orodja ali pri vibracijah podloge prepreči niveli- ranje na spremenjeni višini in s tem poskrbi za preprečitev napak v zvezi z višino. Za vklop te funkcije pritisnite tipko šok opozo- rila 2. Prikaz šok opozorila 1 sveti trajno zelene in po 30 s se aktivira funkcija šok opozorila. Če se pri spremembi položaja merilnega orodja prekorači območje natančnosti niveliranja ali če se registrira močni tresljaj, se sproži šok opozo- rilo: Rotacija se ustavi, laser utripa, prikaz nive- liranja 3 ugasne in prikaz funkcije šok opozorila 1 sveti rdeče. Shrani se aktualni način obrato- vanja. Pri sproženi funkciji šok opozorila pritisnite tipko šok opozorila 2. Funkcija šok opozorila se ponovno zažene in merilno orodje prične z nive- liranjem. Ko je merilno orodje nivelirano (prikaz nivelirne avtomatike 3 sveti trajno zeleno), se zažene shranjeni način obratovanja. Sedaj pre- verite višino laserskega žarka na referenčni točki in po potrebi korigirajte višino. Če pri sproženem šok opozorilu s pritiskom na tipko 2 ne morete ponovno startati funkcije, se laser po 2 min in merilno orodje po 2 urah avto- matsko izklopita. Za izklop funkcije šok opozorila pritisnite tipko šok opozorila 2 enkrat, oz. pri sproženem šok opozorilu (prikaz šok opozorila 1 sveti rdeče) dvakrat. Pri izklopljeni funkciji šok opozorila ugasne prikaz šok opozorila 1. Nivelirna natančnost rotacijskega laserja Vplivi na točnost Na točnost niveliranja najbolj vpliva temperatura okolice. Posebno temperaturne razlike, ki se širijo od tal navzgor, lahko preusmerijo laserski žarek. Pomembnejša odstopanja se pojavijo od merilne razdalje približno 20 m naprej in lahko pri 100 m vsekakor znesejo dvakrat do štirikrat več, kot bi zneslo odstopanje pri 20 m. Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno orodje pri merit- vah razdalj, ki presegajo 20 m, vedno montirati na stativ. Poleg tega merilno orodje po možnosti postavite v sredino delovne površine. OBJ_BUCH-757-004.book Page 369 Wednesday, December 10, 2008 4:53 PM370 | Slovensko 1 609 929 R48 | (10.12.08) Bosch Power Tools Preverjanje točnosti merilnega orodja Poleg zunanjih vplivov lahko na odklone pri meritvah delujejo tudi vplivi, ki so specifični za napravo (na primer padci ali siloviti udarci). Pred vsakim začetkim dela zato preverite točnost merilnega orodja. Pri preverjanju boste potrebovali prosto merilno razdaljo 20 m, na trdni podlagi med stenama A in B. Opravite navzkrižno meritev čez obe osi X in Y – pri vodoravnem položaju merilnega orodja – (vsakokrat pozitivno in negativno) – (4 kompletne meritve). – V bližini stene A montirajte merilno orodje v vodoravnem položaju na stativ 48 (pribor) ali ga postavite na trdno, ravno podlago. Vklopite merilno orodje. – Po zaključenem postopku niveliranja usme- rite laserski žarek pri točkastem delovanju na bližnjo steno A. Na steni označite sredino pike laserskega žarka (točka I). – Obrnite merilno orodje za 180°, počakajte, da se nivelira in na nasprotni steni B (točka II) označite sredino laserske pike. – Namestite merilno orodje – ne da bi ga obračali – v bližino stene B, ga vklopite in počakajte, da se nivelira. – Merilno orodje višinsko poravnajte (s po- močjo stativa ali pa s podlaganjem) tako, da bo sredina pike laserskega žarka točno zade- la predhodno označeno točko II na steni B. – Zasukajte merilno orodje za 180°, ne da bi pri tem spremenili višino. Pustite, da se nivelira in označite sredino točke laserskega žarka na steni A (točka III). Pri tem pazite na to, da točka III leži kolikor je možno navpično nad oz. pod točko I. – Razlika d med obema označenima točkama I in III na steni A izkazuje stvarno oodstopanje merilnega orodja za izmerjeno os. Ponovite meritev za ostale tri osi. Pri tem meril- no orodje pred začetkom meritve vsakokrat obrnite za 90°. Na merilni razdalji 2 x 20 m = 40 m znaša maksi- malno dovoljeno odstopanje: 40 m x ± 0,1 mm/m = ± 4mm. Razlika d med točkama I in III sme posledično pri vsakem posameznem od štirih merilnih postopkov znašati največ 4 mm. Če bi odstopanje merilnega orodja pri eni od štirih meritev presegalo dovoljeni maksimum, naj me- rilno orodje pregleda servisna delavnica Bosch.

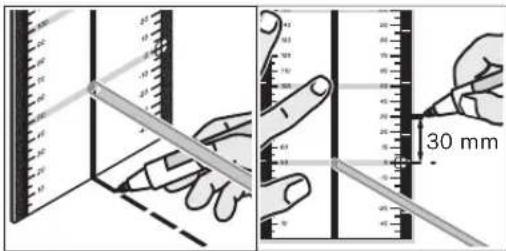

180˚ OBJ_BUCH-757-004.book Page 370 Wednesday, December 10, 2008 4:53 PMSlovensko | 371 Bosch Power Tools 1 609 929 R48 | (10.12.08) Delovna navodila rotacijskega laserja f Za označevanje uporabite vedno samo sredino laserske pike. Velikost laserske pike se z oddaljenostjo spreminja. Očala za vidnost laserskega žarka (pribor) Očala za vidnost laserskega žarka filtrirajo svet- lobo okolice. S tem postane rdeča svetloba laserskega žarka svetlejša za oko. f Očal za vidnost laserskega žarka ne upo- rabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem. f Očal za vidnost laserskega žarka ne uporab- ljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zazna- vanja barv. Delo z daljinskim krmilnikom (pribor) Pri pritiskanju tipk se lahko niveliranje merilnega orodja izgubi, tako da se rotacija za kratek čas ustavi. Z uporabo daljinskega krmilnika 46 se lahko temu učinku izognete. Sprejemne leče 7 za daljinski krmilnik se nahajajo na treh straneh merilnega orodja, med drugim nad upravljalnim poljem na sprednji strani. Delo s stativom (pribor) Merilno orodje ima 5/8"-prijemalo stativa za vodoravno obratovanje na stativu. Postavite merilno orodje s prijemalom za stativ 18 na 5/8"- navoj in ga privijte z nastavitvenim vijakom stativa. Pri stativu 48 z merilno skalo na izvleku pa lahko višino nastavite direktno. Delo s stenskim držalom (pribor) (glejte sliko C) Merilno orodje lahko pritrdite tudi na držalu za na steno 43. V vodoravnem obratovanju vam omogoča stensko držalo uporabo merilnega orodja na poljubni višini. V navpičnem obrato- vanju je možna pritrditev na 5/8"-stativu 48. Merilna plošča za strop (glejte sliko C) Merilno ploščo za strop 45 lahko uporabljate npr. samo za enostavno naravnavo višine pri visečih stropovih. Pritrdite merilno ploščo za strop z magnetnim držalom npr. na nosilcu. Reflektirajoča polovica merilne plošče za strop izboljša vidljivost laserskega žarka pri neugod- nih razmerah, skozi transparentno polovico je možno razpoznati laserski žarek tudi z zadnje strani. Delo z merilno ploščo (pribor) S pomočjo merilne plošče 44 lahko lasersko oz- nako prenesete na tla oz. višino laserja na steno. Z ničelnim poljem in skalo lahko merite premik od želene višine in ga vnesete na neko drugo mesto. Točna nastavitev merilnega orodja na višino, ki se bo prenesla, tako ni več potrebna. Merilna plošča 44 ima odbojni premaz, ki pri večjih razdaljah oziroma pri močni sončni svet- lobi izboljša vidnost laserskega žarka. Ojačanje svetlobe je vidno le takrat, če na merilno ploščo gledate vzporedno z laserskim žarkom. 30 mm OBJ_BUCH-757-004.book Page 371 Wednesday, December 10, 2008 4:53 PM372 | Slovensko 1 609 929 R48 | (10.12.08) Bosch Power Tools Delo z merilno letvijo (pribor) (glejte sliko J) Za preverjanje ravnosti ali pri naklonih pri- poročamo uporabo merilne letve 38 skupaj z laserskim sprejemnikom. Na merilni letvi 38 zgoraj je relativna merilna skala (± 50 cm). Ničelno višino 90 do 210 cm lahko nastavite spodaj na izvleku. Na ta način lahko lahko direktno odčitate odstopanja od idealne višine. Delovna navodila laserskega sprejemnika Označevanje Na sredinski oznaki 30 desno in levo na laser- skem sprejemniku lahko označite višino laser- skega žarka, če se slednji pomika skozi sredino sprejemnega polja 31. Sredinska oznaka je od- daljena 45 mm od zgornjega roba laserskega sprejemnika. Naravnavanje z libelo S pomočjo libele 25 lahko laserski sprejemnik naravnajte pravokotno (navpično). Poševno nameščen laserski sprejemnik ima za posledico napačne meritve. Pritrditev z držalom (glejte sliko A) Laserski sprejemnik lahko pritrdite s pomočjo držala 40 tako na merilni letvi gradbenega la- serja 38 (pribor) kot tudi na drugih pripomočkih s širino do 65 mm. Privijte držalo 40 s pritrdilnim vijakom 39 v prijemalo 33 na hrbtni strani laserskega sprejemnika. Odvijte fiksirni vijak 36, potisnite držalo na primer na merilno letev gradbenega laserja 38 in ponovno trdno privijte fiksirni vijak 36. S pomočjo 41 lahko držalo 40 naravnajte vodoravno. Zgornji rob 37 držala se nahaja v isti višini kot sredinska oznaka 30 in se lahko uporabi za označitev laserskega žarka. Pritrditev z magnetom (glejte sliko B) V kolikor varna pritrditev ni neobhodno potreb- na, lahko laserski sprejemnik s pomočjo mag- netne plošče 29 pritrdite s čelne strani na jeklene dele. Delovni primeri Prenos/preverjanje višin (glejte sliko D) V vodoravnem položaju postavite merilno orodje na trdno podlago ali ga montirajte na stativ 48 (pribor). Delo s stativom: Naravnajte laserski žarek na željeni višini. Prenesite oz. preverite višino na cilju. Delo brez stativa: Izračunajte razliko višine med laserskim žarkom in višino na referenčni točki s pomočjo merilne plošče 44. Prenesite oz. pre- verite izmerjeno višinsko razliko na cilju. Paralelno naravnavanje pravokotnice/nanos pravih kotov (glejte sliko E) Če je potrebno nanašanje pravih kotov ali porav- navanje vmesnih sten, morate žarek svinčnice 9 poravnati vzporedno, t.j. v enakem razmaku do referenčne črte (na primer stene). V ta namen merilno orodje postavite v navpični položaj in ga pozicionirajte tako, da bo žarek svinčnice potekal vzporedno z referenčno črto. Za natančno pozicioniranje izmerite razmak med pravokotnico in referenčno črto direktno na merilnem orodju s pomočjo merilne plošče 44. Ponovno izmerite razmak med pravokotnico in referenčno črto v kar največji razdalji od meril- nega orodja. Naravnajte pravokotnico tako, da ima enak razmak k referenčni črti kot pri merjenju direktno na merilnem orodju. Pravi kot k pravokotnici 9 se prikaže z variabil- nim laserskim žarkom 6. OBJ_BUCH-757-004.book Page 372 Wednesday, December 10, 2008 4:53 PMSlovensko | 373 Bosch Power Tools 1 609 929 R48 | (10.12.08) Prikaz navpičnice/vertikalne ravnine (glejte sliko F) Za prikaz navpičnice oz. vertikalne ravnine postavite merilno orodje v navpični položaj. Če naj vertikalna ravnina poteka v pravem kotu k referenčni črti (npr. steni), potem naravnajte navpičnico 9 na tej referenčni črti. Navpičnica se prikaže z variabilnim laserskim žarkom 6. Delo brez laserskega sprejemnika (glejte sliko G) Pri ugodnih svetlobnih razmerah (temna oko- lica) in na kratkih razdaljah lahko delate brez laserskega sprejemnika. Za boljšo vidljivost laserskega žarka izberite ali črtno obratovanje ali pa točkovno obratovanje in zasukajte rotacijsko glavo 10 z roko do cilja. Delo z laserskim sprejemnikom (glejte sliko H) Pri neugodnih svetlobnih razmerah (razsvetljena okolica, direktno sonce) in pri večjih razdaljah uporabite laserski sprejemnik za boljšo vidnost laserskega žarka. Pri delih z laserskim sprejem- nikom uporabite rotacijsko obratovanje z najvišjo rotacijsko hitrostjo. Merjenje pri velikih razdaljah (glejte sliko I) Merjenje pri velikih razdaljah opravite z laser- skim sprejemnikom zaradi vidljivosti laserskega žarka. Da bi zmanjšali moteče vplive, postavite merilno orodje vedno na sredino delovne površine in na stativ. Delo na prostem (glejte sliko J) Pri delu na prostem vedno uporabite laserski sprejemnik. Merilno orodje pri delih na neravnih tleh monti- rajte na stativ 48. Aktivirajte funkcijo šok opo- zorila in s tem preprečite napačne meritve pri premikanju tal ali tresenju merilnega orodja. Pregled prikazov Laserski žarek Rotiranje laserja* zelena rdeča zelena rdeča Vklop merilnega orodja (1 s avtotest) zzz Začetno ali dodatno niveliranje 2x/s 2x/s Merilno orodje nivelirano/pripravljeno za delovanje zz z Območje samoniveliranja prekoračeno 2x/s z Aktivirana funkcija šok opozorila z Sprožena funkcija šok opozorila 2x/s 2x/s Napetost baterije za obratovnaje ≤2h 2x/s Prazna baterija z

• pri črtnem in rotacijskem delovanju 2x/s

Frenkvenca utripanja (dvakrat v sekundi) Stalno delovanje Funkcija ustavljena OBJ_BUCH-757-004.book Page 373 Wednesday, December 10, 2008 4:53 PM374 | Slovensko 1 609 929 R48 | (10.12.08) Bosch Power Tools Vzdrževanje in servisiranje Vzdrževanje in čiščenje Poskbite za to, da bodo rotacijski laser, polnilna naprava in laserski sprejemnik vedno čisti. Ne potapljajte rotacijskega laserja, polnilne naprave in laserskega sprejemnika v vodo ali druge tekočine. Umazanijo obrišite z vlažno, mehko krpo. Upo- raba čistil in topil ni dovoljena. Še posebej redno čistite pri rotacijskem laserju površine pri izstopni odprtini laserja in pri tem pazite na delčke vlaken. Če rotacijski laser, polnilna naprava ali laserski sprejemnik kljub skrbnim postopkom proiz- vodnje in preizkusov kdaj ne bi delovali, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega servisa za električna orodja Bosch. Pri vseh vprašanjih in naročilih nadomestnih delov morate nujno navesti desetmestno števil- ko izdelka s tipske tablice rotacijskega laserja, polnilne naprave oz. laserskega sprejemnika. Servis in svetovanje Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajajo tudi na internetnem naslovu: www.bosch-pt.com Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora. Slovensko Top Service d.o.o. Celovška 172 1000 Ljubljana Tel.: +386 (01) 5194 225 Tel.: +386 (01) 5194 205 Fax: +386 (01) 5193 407 Odlaganje Rotacijski laser, polnilno napravo, laserski sprejemnik, pribor in embalažo morate recikli- rati v skladu z varstvom okolja. Samo za države EU: Rotacijskega laserja, polnilne na- prave in laserskega sprejemnika ne vrzite med gospodinjske odpadke! V skladu z Direktivo 2002/96/ES Evropskega Parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električne in elektronske naprave, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati. Akumulatorji/baterije: Ni-MH: nikelj-kovinsko hidridne Akumulatorjev/baterij ne odlagajte med hišne odpadke ali v vodo in jih ne sežigajte. Akumulatorje/baterije je treba zbirati, reciklirati ali jih odlagati na okolju prijazen način. Samo za države EU: V skladu s smernico 91/157/EGS je treba defektne ali izrabljene akumulatorje/baterije reciklirati. Pridržujemo si pravico do sprememb. OBJ_BUCH-757-004.book Page 374 Wednesday, December 10, 2008 4:53 PMHrvatski | 375 Bosch Power Tools 1 609 929 R48 | (10.12.08)
