Ürün Türü	Profesyonel döner lazer
Marka	Bosch
Model	GRL 150 HV Set 3
Çalışma aralığı (alıcısız)	Yaklaşık 30 m
Çalışma aralığı (LR 1 alıcıyla)	150 m'ye kadar
Tesviye hassasiyeti	< ±0,1 mm/m
Otomatik tesviye aralığı	±8 % (±5°)
Tesviye süresi	15 s
Dönüş hızları	150 / 300 / 600 dev/dk
Lazer sınıfı	2 (635 nm, < 1 mW)
Lazer güç kaynağı	2 adet LR20 (D) 1,5 V pil veya 2 adet NiMH 1,2 V (9 Ah) akü
Pil ömrü (pillerle)	Yaklaşık 60 saat
Akü ömrü (akülerle)	Yaklaşık 40 saat
Çalışma sıcaklığı	-10 °C ila +50 °C
Koruma sınıfı	IP54 (toza ve su sıçramalarına karşı dayanıklı)
Ağırlık (yalnız lazer)	1,8 kg
Boyutlar (lazer)	183 x 170 x 186 mm
LR 1 lazer alıcısı	Menzil 150 m, hassasiyet ±1 mm (ince) / ±3 mm (orta)
Alıcı güç kaynağı	1 adet 9 V 6LR61 pil
Alıcı pil ömrü	Yaklaşık 50 saat
Alıcı ağırlığı	0,36 kg
Şarj cihazı	100-240 V~, 50/60 Hz, şarj süresi 14 saat
Ana işlevler	Otomatik tesviye, şok uyarısı, dönüş/çizgi/nokta modları, isteğe bağlı uzaktan kumanda
Bakım	Yumuşak ve nemli bir bezle temizleyin, çözücü kullanmayın
Güvenlik	Sınıf 2 lazer, ışına bakmayın, yalnızca Bosch aksesuarlarıyla kullanın
Yedek parçalar / onarılabilirlik	Yalnızca yetkili Bosch servisi tarafından onarım, parça numarası gerekli

Sık sorulan sorular - GRL 150 HV Set 3 BOSCH

GRL 150 HV lazer nasıl çalıştırılır?

Açma/Kapama düğmesine (4) basın. Cihaz otomatik tesviyeye başlar. Tesviye göstergesi (3) yeşil yanıp söner ve tesviye tamamlandığında sabit yeşil yanar. Lazer otomatik olarak dönüş moduna geçer.

Bu cihazın tesviye hassasiyeti nedir?

Hassasiyet ±0,1 mm/m'den daha iyidir. 20 m mesafe için izin verilen maksimum sapma ±4 mm'dir.

LR 1 lazer alıcısı nasıl kullanılır?

Alıcıyı lazerden en az 50 cm uzağa yerleştirin, anahtar (26) ile açın. Düğme (27) ile hassasiyeti (ince/orta) seçin. Merkezi gösterge (e) yanana ve sürekli ses sinyali duyulana kadar alıcıyı hareket ettirin.

Cihaz tesviye yapmazsa ne yapmalı?

Tesviye göstergesi (3) sabit kırmızı kalırsa, cihaz %8'den fazla eğimlidir. Cihazı sabit bir yüzeye yerleştirin ve tesviyeyi bekleyin. 2 saat boyunca aralık dışında kalırsa otomatik olarak kapanır.

Lazerin pilleri nasıl değiştirilir?

Pil bölmesi kilidini (15) açık konuma çevirin, bölmeyi çıkarın, polariteye dikkat ederek iki adet LR20 (D) pil takın, kapatın ve kilidi kapalı konuma çevirin.

Lazerde şarj edilebilir pil kullanabilir miyim?

Evet, 9 Ah kapasiteli R20 (D) tipi NiMH aküler kullanın. Birlikte verilen şarj cihazı (21) bu aküler için uygundur. Şarj süresi yaklaşık 14 saattir.

Şok uyarısı nasıl etkinleştirilir?

Şok uyarısı tuşuna (2) basın. Gösterge (1) sabit yeşil yanar ve 30 saniye sonra uyarı aktif olur. Bir şok durumunda lazer yanıp söner ve gösterge kırmızı yanıp söner. Sıfırlamak için tekrar tuşa (2) basın.

Ölçüm cihazı nasıl temizlenir?

Yumuşak ve nemli bir bez kullanın. Deterjan veya çözücü kullanmayın. Lazer çıkışını düzenli olarak temizleyin. Cihazı asla suya daldırmayın.

Lazerin seri numarası nerede bulunur?

Seri numarası (19) döner lazerin etiketindedir. Yedek parça veya onarım talepleri için gereklidir.

Lazer hasar görürse ne yapmalı?

Onarımı yetkili Bosch servisine bırakın. Cihazı kendiniz açmayın. Yalnızca orijinal yedek parçalar kullanın.

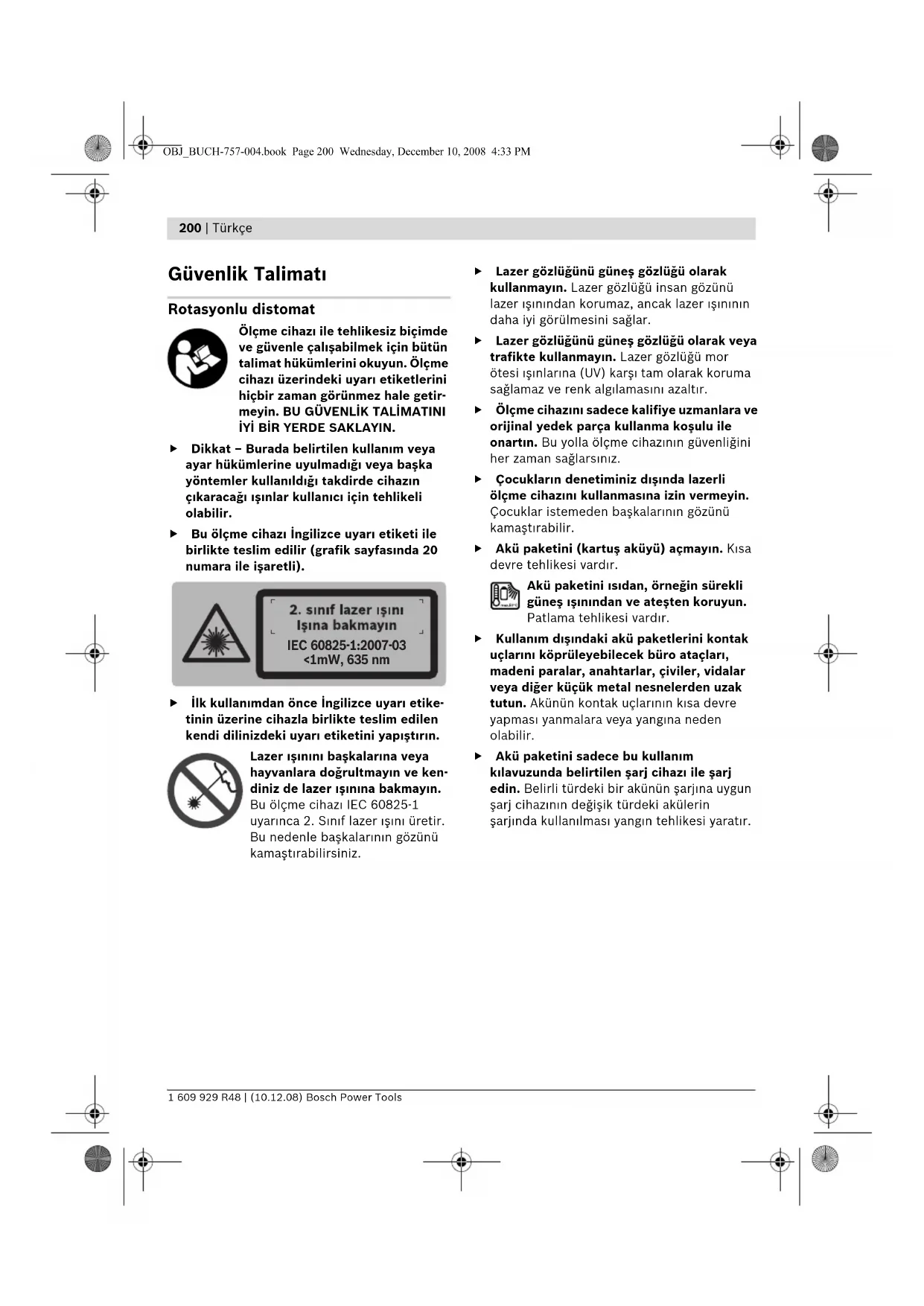

KULLANIM KILAVUZU GRL 150 HV Set 3 BOSCH

Ölçme cihazı ile tehlikesiz biçimde ve güvenle çalışabilmek için bütün talimat hükümlerini okuyun. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez hale getirmeyin. BU GÜVENLİK TALİMATINI İYİ BİR YERDE SAKLAYIN.

Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir.
▶ Bu ölçme cihazı İngilizce uyarı etiketi ile birlikte teslim edilir (grafik sayfasında 20 numara ile işaretli).

2. sınıf lazer işini Işına bakmayın IEC 60825-1:2007-03 <1mW, 635 nm

- İlk kullanımdan önce İngilizce uyarı etiketinin üzerine cihazla birlikte teslim edilen kendi dilinizdeki uyarı etiketini yapıştırın.

Lazer ışınına başkalarına veya hayvanlara doğrultmayın ve kendiniz de lazer ışınına bakmayın. Bu ölçme cihazı IEC 60825-1 uyarınca 2. Sınıf lazer ışını üretir. Bu nedenle başkalarının gözünü kamaştırabilirsiniz.

▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar.
Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.
Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız.
▶ Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabilir.
- Akü paketini (kartuş aküyü) açmayın. Kısa devre tehlikesi vardır.
Akü paketini ısidan, örneğin sürekli güneş ışınından ve ateşten koruyun. Patlama tehlikesi vardır.
Kullanım dışındaki akü paketlerini kontak uçlarını köprüleyebilecek büro ataçları, madeni paralar, anahtarlar, civiler, vidalar veya diğer küçük metal nesnelerden uzak tutun. Akünün kontak uçlarının kısa devre yapması yanmalara veya yangına neden olabilir.
Akü paketini sadece bu kullanım kılavuzunda belirtilen şarj cihazı ile şarj edin. Belirli türdeki bir akünün şarjına uygun şarj cihazının değişik türdeki akülerin şarjında kullanılması yangın tehlikesi yaratır.

Türkçe | 201

Akü şarj cihazı

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sizması elektrik çarpma tehlikesini artırır.

Bu şarj cihazı ile yabancı marka aküleri şarj etmeyin. Bu şarj cihazı sadece rotasyonlu distomat içine yerleştirilmiş olan orjinal Bosch akü paketlerinin şarjına uygundur. Yabancı marka aküler şarj edilirken yangın ve patlama tehlikesi ortaya çıkabilir.
Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpma tehlikesi ortaya çıkar.
Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın, sadece kalifiye elemanlara veya uzmanlara açtırın ve sadece orijinal yedek parçalar kullanın. Hasarlı şarj cihazı, kablo ve fişler elektrik çarpma tehlikesini artırır.
Şarj cihazını kolay tutuşan zeminlerde kullanmayın (örneğin kağıt, tekstil malzemesi vb.). Şarj işlemi sırasında şarj cihazında meydana gelen ısınma yangın tehlikesi doğurur.
Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temasa gelmeyin. Yanlıslıkla temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.

Lazer algılayıcı

Ölçme cihazı ile optimum biçimde çalışabilmeniz ancak kullanım kılavuzunu ve çalışırken dikkat edilecek hususları tam olarak okuyup, belirtilen uyarılara titizlikle uymanızla mümkündür. BU GÜVENLİK TALİMATINI İYİ BİR YERDE SAKLAYIN.

Ölçme cihazını kalp pillerinin yakınına getirmeyin. Miknatısı plaka 29 elektriksel alan oluşturur ve bu alan kalp pilinin işlevini engelleyebilir.

Ölçme cihazını manyetik veri taşıyıcılarından ve manyetik hassaslıktaki cihazlardan uzak tutun. Miknatısı plaka 29 nedeniyle veriler geri alınamayacak biçimde kaybolabilir.

Fonksiyon tanımı

Lütfen rotasyonlu distomat, şarj cihazı ve lazer algılayıcının şekillerinin bulunduğu kapak sayfasını açın ve bu kullanım kılavuzunu okuduğunuz sürece açık tutun.

Usulüne uygun kullanım

Rotasyonlu distomat

Bu ölçme cihazı hassas yataylıkların, dikeyliklerin ve hizalamaların belirlenmesi ve kontrolü için geliştirilmiştir.

Akü şarj cihazı

Şarj cihazını ancak bütün işlevlerini ve talimatı okuyup öğrendikten sonra kullanın.

Lazer algılayıcı

Bu tarama cihazı dönen lazer ışınlarının hızla belirlenmesi için geliştirilmiştir.

202 | Türkçe

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki rotasyonlu distomat, şarj cihazı ve lazer algılayıcının şeklinin bulunduğu numaralarla aynıdır.

Rotasyonlu distomat/Şarj cihazı

1 Şok uyarı göstergesi
2 Şok uyarı tuşu
3 Nivelman otomatiği göstergesi
4 Rotasyonlu distomat açma/kapama tuşu
5 Rotasyonlu işletim ve rotasyon hızı seçme tuşu
6 Değişken lazer ışını
7 Uzaktan kumanda için algılama merceği
8 Lazer işını çıkış deliği
9 Dik ışın

10 Rotasyon düğmesi

11 Çizgisel işletim ve çizgi boyu seçme tuşu

12 Şarj durumu göstergesi

13 Kartuş akü*

14 Batarya gözü

15 Batarya gözü kapak kilidi

16 Akü paketi (kartuş akü) kilidi*

17 Şarj fişi soketi*

18 Sehpa girişi 5/8"

19 Rotasyonlu distomat seri numarası

20 Lazer uyarı etiketi

21 Şarj cihazı*

22 Şarj cihazı şebeke bağlantı fişi*

23 Şarj fişi*

Lazer algılayıcı\*

24 Batarya gözü kapak kilidi

25 Lazer algılayıcı su terazisi

26 Lazer algılayıcı açma/kapama tuşu

27 Ölçme hassaslığı ayar tuşu
28 Sesli sinyal tuşu
29 Miknatisli plaka
30 Merkezi işaret
31 Lazer işini algılama alanı
32 Display
33 Mesnet (tutucu) yuvası
34 Batarya gözü kapağı
35 Lazer algılayıcı seri numarası
36 Mesnet tespit vidası
37 Mesnet üst kenarı
39 Mesnet tespit vidası
40 Mesnet
41 Mesnet su terazisi

Lazer algılayıcı gösterge elemanları

a "Merkez" ayar göstergesi
b Batarya göstergesi
c Yukarıdaki yön göstergesi
d Sinyal sesi göstergesi
e Merkezi gösterge
f "Hassas" ayar göstergesi
g Aşağıdaki yön göstergesi

Aksesuar/Yedek parçalar

38 Distomat-Ölçme latası*

42 Lazer gözlüğü*

43 Duvar mesnedi* (2009 ortasından itibaren teslim edilebilir)

44 Ayaklı ölçme latası*

45 Tavan ölçme latası*

46 Uzaktan kumanda* (2009 ortasından itibaren teslim edilebilir)

47 Çanta

48 Sehpa*

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Türkçe | 203

Teknik veriler

Rotasyonlu distomat GRL 150 HV
	Professional
Ürün kodu	3 601 K15 300
Çalışma alanı (yarıçap)1)
- Lazer algılayıcı olmadan, yak.	30 m
- Lazer algılayıcı ile, yak.	150 m
Nivelman hassaslığı1)2)	<± 0,1 mm/m
Otomatik nivelman, tipik	±8 % (±5°)
Nivelman süresi, tipik	15 s
Rotasyon hızı	150/300/600 dev/dak
İşletme sıcaklığı	-10 ... +50 °C
Saklama sıcaklığı	-20 ... +70 °C
Maksimum nispi hava nemi	90 %
Lazer sınıfı	2
Lazer tipi	635 nm, <1 mW
∅ Çıkış deliğinde lazer ışını, yak.1)	5 mm
Sehpa girişi (yatay)	5/8"
Aküler (NiMH)	2 x 1, 2 VKR20 (D) (9 A h)
Bataryalar (Alkali-Mangan)	2 x 1,5 V LR20 (D)
İşletme süresi, yak.
- Aküler (NiMH)	40 h
- Bataryalar (Alkali-Mangan)	60 h
Ağırlığı EPTA-Procedure 01/2003'e göre	1,8 kg
Ölçüleri	1 8 3 x 1 7 0 x 1 8 6 m m
Açık havada kullanım mümkündür	●
Koruma türü	IP 54 (Toza ve püsküren suya karşı korunmalı)
1) 20 °C
2) Eksenler boyunca
Lütfen rotasyonlu distomatınızın tip etiketi üzerindeki ürün koduna dikkat ediniz, münferit rotasyonlu distomatların ticari kodları değişik olabilir.
Rotasyonlu distomatınızın açık biçimde belirlenmesi tip etiketi üzerindeki 19 seri numarası ile sağlanır.

204 | Türkçe

Lazer algılayıcı LR 1
	Professional
Ürün kodu	3 601 K15 400
Çalışma alanı ^1) – Rotasyonlu lazer GRL 150 HV ile	150 m
Algılama açısı	120°
Algılanabilir rotasyon (dönme) hızı	>200 dev/dak
Ölçme hassaslığı ^2) – “ Hassas” ayar– “ Orta” ayar	± 1 mm± 3 mm
İşletme sıcaklığı	-10 °C ... +50 °C
Saklama sıcaklığı	-20 °C ... +70 °C
Batarya	1 x 9 V 6 L R 6 1
İşletme süresi, yak.	50 h
Ağırlığı EPTA-Procedure 01/2003’e göre	0,36 kg
Ölçüleri	148 x 73 x 30 mm
Açık havada kullanım mümkündür	●
Koruma türü	IP 54 (Toza ve püsküren suya karşı korunmalı)

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir.
2) Lazer algılayıcı ile rotasyonlu distomat arasındaki mesafeye bağlıdır
Lütfen lazer algılayıcınızın tip etiketi üzerindeki ürün koduna dikkat ediniz, münferit lazer algılayıcılarının ticari kodları değişik olabilir.
Lazer algılayıcınızın tam olarak belirlenmesi tip etiketindeki 35 seri numarası ile sağlanır.

Şarj cihazı

Ürün kodu 1 609 203 X11
Anma gerilimi	V~ 100-240
Frekans	Hz 50/60
Akü şarj gerilimi	V= 7,5
Şarj akımı	A	1,0
Müsaade edilen şarj sıcaklık aralığı	°C 0-45
Şarj süresi	h	14
Akü hücrelerinin sayısı		2
Anma gerilimi (Aküler)	V=	2 x 1,2
Ağırlığı EPTA-Procedure 01/2003'e göre	kg 0,2
Koruma sınıfı		/

Türkçe | 205

Gürültü emisyonu hakkında bilgi

Rotasyonlu distomat

Ölçüm değerleri EN 60745'e göre tespit edilmiştir.

Ölçme cihazının A-değerlendirmeli ses basıncı seviyesi tipik olarak 70 dB(A)'dan düşüktür.

Lazer algılayıcı

Sinyal tonunun A-değerlendirmeli ses basıncı seviyesi bir metre mesafeden 95 dB(A)'dır.

Tarama cihazını kulağınızın çok yakınında tutmayın!

Uygunluk beyanı CE

Rotasyonlu distomat/Şarj cihazı: Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygun olduğunu beyean ederiz: EN 61010-1, EN 60825-1 (ölçme cihazları) veya EN 60950-1 (ükü şarj cihazları); 2006/95/EG, 2004/108/EG, 98/37/EG (28.12.2009'a kadar), 2006/42/EG (29.12.2009'dan itibaren) yönetmelikleri uyarınca.

Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Rotasyonlu distomatin enerji ikmali Bataryalarla/Akülürle işletim

Sadece Alkali-Mangan bataryalar veya aküler kullanın.

Batarya gözünü 14 açmak için kilidi 15 konumuna çevirin ve batarya gözünü dışarı çekin Bataryaları yerleştirirken batarya gözü içindeki şekillerde gösterilen doğru kutuplamaya dikkat edin.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın. Batarya gözünü 14 kapatın ve kilidi 15 konumuna çevirin

Bataryaları yanlış yerleştirdiyseniz ölçme cihazı açılmaz. Bataryaları doğru kutuplama yaparak yerleştirin.

Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır.

Akü paketi ile işletim

İlk kullanımdan önce akü paketini 13 şarj edin. Akü paketi sadece kendisi için öngörülen şarj cihazı 21 ile şarj edilebilir.

▶ Sebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketindeki verilere uymalıdır. 230 V işaretli şarj cihazları 220 V ile de çalıştırılabilir.

Akım şebekenize uygun şebeke bağlantı fişini 22 şarj cihazına 21 takın ve kavrama yapmasını sağlayın.

Şarj cihazının şarj fişini 23 akü paketinin soketine 17 takın. Şarj cihazını akım şebekesine bağlayın. Boş akü paketinin şarjı yaklaşık 14 h sürer. Şarj cihazı ve akü paketi aşırı şarja karşı emniyetlidir.

Yeni veya uzun süre kullanılmamış bir akü paketi tam performansına ancak yaklaşık 5 kez şarjdeşarj olduktan sonra ulaşır.

Akü paketini 13 her kullanımdan sonra şarj etmeyin, aksi takdirde kapasitesi düşer. Akü paketini ancak şarj durumu göstergesi 12 yanıp sönerse veya sürekli yanarsa şarj edin.

Şarj edildikten sonra işletim süresi belirgin ölçüde düşük oluyorsa kartuş akü kullanım ömrünü tamamlamış demektir ve yenilenmelidir.

Kartuş akü boş durumda iken de ölçme cihazınızı akım şebekesine bağlı şarj cihazı 21 ile de çalıştırabilirsiniz. Ölçme cihazını kapatın, kartuş aküyü yaklaşık 10 dakika şarj edin ve ölçme cihazını şarj cihazı akım şebekesine bağlı iken tekrar açın.

Akü paketini (kartuş aküyü) 13 değiştirmek için kilidi 16 ilgili konuma çevirin ve akü paketini 13 çıkarın.

206 | Türkçe

Yeni akü paketini yerine yerleştirin ve kilidi 16 ilgili konuma çevirin

Uzun süre kullanmayacaksanız akü paketini ölçme cihazından çıkarın. Aküler uzun süre kullanım dışı kaldıklarında paslanabilir ve kendiğinden boşalabilir.

Şarj durumu göstergesi

Şarj durumu göstergesi 12 kırmızı olarak yanıp sönmeye başladıktan sonra ölçme cihazı 2 saat daha çalıştırılabilir.

Şarj durumu göstergesi 12 sürekli kırmızı yan-maya başladıktan sonra artık ölçme mümkün değildir. Ölçme cihazı 1 dakika sonra otomatik olarak kapanır.

Lazer algılayıcı enerji ikmali

Sadece alkali mangan bataryalar kullanın.

Batarya gözü kapak kilidini 24 dışarı doğru bastırın ve kapağı 34 kaldırın.

Bataryaları yerleştirirken batarya gözü kapağındaki şekle bakın ve doğru kutuplama yapın.

Batarya göstergesi b Display'de 32 göründükten sonra lazer algılayıcı yaklaşık 3 saat daha çalıştırılabilir.

Uzun süre kullanmayacaksanız bataryayı lazer algılayıcıdan çıkarın. Batarya uzun süre kullanım dışı kaldığında paslanabilir ve kendiğinden boşalır.

işletme

Rotasyonlu distomatin işletme alınması

Ölçme cihazını şiddetli çarpma ve düşmelerden koruyun. Şiddetli dış etkilere maruz kaldığında ölçme cihazı ile çalışmaya devam etmeden önce daima hassaslık kontrolü yapın (Bakınız: "Rotasyonlu distomatın nivelman hassaslığı", sayfa 209).

Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde ölçme cihazının hassaslığı kaybolabilir.

Ölçme cihazının yerleştirilmesi

Yatay konum

Dikey konum

Ölçme cihazını yatay veya dikey olarak sağlam, düz bir zemine yerleştirin, bir sehpaya 48 veya duvar mesnedine 43 takın.

Yüksek nivelman hassaslığı nedeniyle ölçme cihazı sarsıntı ve konum değişmelerine tepki gösterir. Tekrar tekrar nivelman yapmak zorunda kalmamak ve işletme ara vermemek için ölçme cihazının sağlam bir konumda olmasına dikkat edin.

Açma/kapama

▶ Lazer ışinını başkalarına veya hayvanlara doğrultmayın (özellikle göz hizasında) ve (uzak mesafeden de olsa) lazer ışinına bakmayın.

Ölçme cihazı açıldıktan hemen sonra dikey hizalama ışını 9 ve değişken lazer ışını 6 gönderir.

Ölçme cihazını açmak için açma/kapama tuşuna 4 basın. Göstergeler 1, 3 ve 12 kısa süre yanar. Ölçme cihazı hemen otomatik nivelmana başlar. Nivelman esnasında nivelman göstergesi 3 yeşil olarak yanıp söner ve lazer noktasal işletimde yanıp söner.

Nivelman göstergesi 3 sürekli olarak yeşil yan-maya başlayınca ve lazer sürekli olarak yanınca ölçme cihazının nivelmanı yapılmış demektir. Nivelman işlemi bittikten sonra ölçme cihazı otomatik olarak rotasyonlu işletme geçer.

İşletim tuşları 5 ve 11 ile nivelman esnasında da işletim türünü tespit edebilirsiniz (Bakınız: "Rotasyonlu distomat işletim türleri", sayfa 207). Bu durumda ölçme cihazı nivelman işlemi bittikten sonra seçilmiş bulunan işletim türünde çalışır.

Ölçme cihazını kapatmak için açma/kapama tuşuna 4 yeniden basın.

Ölçme cihazı 2 saatten fazla otomatik nivelman alanı dışında kalırsa ve şok uyarısı 2 saatten fazla devrede kalırsa, cihaz bataryaları korumak üzere otomatik olarak kapanır (Bakınız: "Rotasyonlu distomat nivelman otomatiği", sayfa 208). Bu durumda ölçme cihazını yeniden konumlandırın ve tekrar açın.

Türkçe | 207

Rotasyonlu distomat işletim türleri

Genel görünüş

Her üç işletim türü de cihazın yatay ve dikey konumunda mümkündür.

Rotasyonlu işletim

Rotasyonlu işletim özellikle lazer algılayıcı kullanılırken tavsiye edilir. Çeşitli rotasyon hızları arasında seçme yapabilirsiniz.

Çizgisel işletim

Bu işletim türünde değişken lazer işını sınırlı bir açıklık açısından hareket eder. Bu nedenle lazer işınınin görünürlüğü rotasyonlu işletme oranla daha iyidir. Çeşitli açıklık açıları arasında seçme yapabilirsiniz.

Noktasal işletim

Bu işletim türünde değişken lazer ışınının görünürlüğü en yüksek düzeydedir. Bu işletim türü örneğin yüksekliklerin basitçe aktarılmasına veya hizalamaların kontrolüne yarar.

Rotasyonlu işletim (150/300/600 dev/dak)

Her açılıştan sonra ölçme cihazı orta rotasyon hızındaki rotasyonlu işletimde bulunur.

Çizgisel işletimden rotasyonlu işletme geçmek için rotasyonlu işletim tuşuna 5 basın.

Rotasyonlu işletim orta rotasyon hızıyla başlar.

Rotasyon hızını değiştirmek için, istediğiniz rotasyon hızına erişilinceye kadar rotasyonlu işletim tuşuna 5 yeniden basın.

Lazer algılayıcı ile çalışırken en yüksek rotasyon hızını seçmeniz gerekir. Lazer algılayıcı olmadan çalışırken lazer ışınının görünürlülüğünü iyileştirmek için rotasyon hızını düşürün ve lazer gözlüğü 42 kullanın.

Çizgisel işletim, noktasal işletim (10°/25°/35°, 0°)

Çizgisel işletme veya noktasal işletme geçmek için çizgisel işletim tuşuna 11 basın. Ölçme cihazı en küçük açıklık açısı ile çizgisel işletme geçer.

Açıklık açısını değiştirmek için çizgisel işletim tuşuna 11 basın. Açıklık açısı iki kademe halinde büyür ve aynı anda her kademeye ait rotasyon hızı yükselir. Çizgisel işletim tuşuna 11 üçüncü kez basıldığında ölçme cihazı kısa süre içinde nokta-sal işletme geçer. Tuşa 11 yeniden basıldığında en küçük açıklık açısı ile çizgisel işletme geçilir.

Açıklama: Atalet nedeniyle lazer, lazer çizgisinin son noktasını biraz aşabilir.

Rotasyon düzlemindeki lazer çizgisini veya lazer noktasını konumlandırmak için rotasyon düğmesini 10 elinizle istediğiniz pozisyona çevirin veya uzaktan kumandayı 46 kullanın.

Dikey konumda rotasyon düzlemini çevirmek

Ölçme cihazı dikey konumda iken lazer noktasını, lazer çizgisini veya rotasyon düzlemini uzaktan kumanda 46 yardımı ile dikey eksende çevirebilirsiniz. Bunu yaparken uzaktan kumandanın kullanım kılavuzundaki açıklamalara uyun.

Lazer algılayıcının işletme alınması

▶ Lazer algılayıcıyı nemden koruyun.

▶ Lazer algılayıcıyı aşırı sıcaklıklara veya büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin lazer algılayıcıyı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinden sonra lazer algılayıcıyı tekrar çalıştırmadan önce bir süre sıcaklık dengelemesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde lazer algılayıcının hassaslığı kaybolabilir.

Lazer algılayıcıyı rotasyonlu distomattan en azından 50 cm uzağa yerleştirin. Lazer algılayıcıyı öyle konumlandırın ki, lazer ışını algılama alanına 31 ulaşabilsin. Rotasyonlu distomatta en yüksek rotasyon hızını ayarlayın.

208 | Türkçe

Açma/kapama

▶ Lazer algılayıcı açılınca yüksek sesli sinyal duyulur. Bu nedenle açılma esnasında lazer algılayıcıyı kulağınızdan ve başkalarından uzak tutun. Yüksek ses işitme duyusuna zarar verebilir.

Lazer algılayıcıyı açmak için açma/kapama tuşuna 26 basın. İki sesli sinyal duyulur ve Display'deki bütün göstergeler kısa süre yanar.

Lazer algılayıcıyı kapatmak için açma/kapama tuşuna 26 yeniden basın.

Yaklaşık 10 dakika boyunca lazer algılayıcıda hiçbir tuşa basılmazsa ve algılama alanına 31 10 dakika boyunca lazer işını ulaşmazsa, lazer algılayıcı bataryayı korumak üzere otomatik olarak kapanır. Kapanma bir sesli sinyalle bildirilir.

Merkezi göstergenin ayarının seçilmesi

Tuş 27 yardımı ile, lazer işınınin algılama alanında hangi hassaslıkla merkezi göstereceğini tespit edebilirsiniz:

- "Hassas" ayar (Display'de f göstergesi), - "Orta" ayar (Display'de a göstergesi).

Hassaslık ayarı değiştiğinde sesli bir sinyal duyulur.

Lazer algılayıcı açıldıktan sonra hassaslık daima "orta" ya ayarlıdır.

Yön göstergeleri

Göstergeler aşağı g, orta e ve yukarı c (lazer algılayıcının ön ve arka tarafından) algılama alanı 31 çevresindeki lazer ışının konumunu gösterir. Bu pozisyon ek olarak sesli sinyalle de gösterilebilir (Bakınız: "Lazer ışını gösteren sesli sinyal", sayfa 208).

Lazer algılayıcı çok alçakta: Lazer ışını algılama alanının 31 üst yarısından geçerse Display'de alt yön göstergesi g görülür.

Sesli sinyal devrede ise yavaş tempolu bir sesli sinyal duyulur.

Lazer algılayıcıyı ok yönünde yukarı hareket ettirin. Merkezi işarete 30 yaklaşıldığında yön göstergesinin g sadece ucu gösterilir.

Lazer algılayıcı çok yüksekte: Lazer ışını algılama alanının 31 alt yarısından geçerse Display'de yön göstergesinin c sadece ucu gösterilir.

Sesli sinyal devrede ise hızlı tempolu bir sesli sinyal duyulur.

Lazer algılayıcıyı ok yönünde aşağı hareke ettirin. Merkezi işarete 30 yaklaşıldığında yön göstergesinin c sadece ucu gösterilir.

Lazer algılayıcı ortada: Lazer işını algılama alanını 31 merkezi işaret 30 yüksekliğinde geçerse merkezi gösterge e yanar. Sesli sinyal devrede ise sürekli sesli sinyal duyulur.

Lazer ışinını gösteren sesli sinyal

Algılama alanındaki 31 lazer işınının pozisyonu sesli sinyalle gösterilebilir.

Lazer algılayıcı açıldıktan sonra sesli sinyal daima kapalıdır.

Sesli sinyali açarken iki ses şiddeti seçebilirsiniz.

Sesli sinyali açmak veya değiştirmek için sesli sinyal tuşuna 28 istediğiniz ses şiddeti gösteri-linceye kadar basın. Orta şiddette sesli sinyal göstegesi d Display'de yanıp söner, yüksek şiddette gösterge sürekli yanar, sesli sinyal kapatılınca gösterge söner.

Rotasyonlu distomat nivelman otomatiği

Genel görünüş

Açıldıktan sonra ölçme cihazı otomatik olarak yatay veya dikey konumu algılar. Yatay ve dikey konumlar arasında değiştirme yapmak için cihazı kapatın, konumlandırın ve yeniden açın.

Açıldıktan sonra ölçme cihazı yatay veya dikey konumu kontrol eder ve otomatik nivelman alanındaki % 8'lik sapmaları otomatik olarak giderir (±0,8 m/10 m).

Ölçme cihazı açıldıktan sonra veya pozisyon değişikliğinden sonra %8'den daha eğik duruyorsa, nivelman mümkün değildir. Bu durumda rotor durur, lazer yanıp söner ve nivelman göstergesi 3 sürekli kırmızı olarak yanar. Ölçme cihazını yeniden konumlandırın ve nivelman işlemini bekleyin.

Türkçe | 209

Yeniden konumlandırma yapılmazsa 2 dakika sonra lazer ve 2 saat sonra ölçme cihazı otomatik olarak kapanır.

Ölçme cihazının nivelmanı yapıldıktan sonra yatay ve dikey konum sürekli olarak kontrol edilir. Konum değişikliklerinde yeniden otomatik nivelman yapılır. Hatalı ölçmelere neden olmamak için nivelman işlemi esnasında rotor durur, lazer yanıp söner ve nivelman göstergesi 3 yeşil olarak yanıp söner.

Şok uyarı fonksiyonu

Bu ölçme cihazının bir şok uyarı fonksiyonu vardır ve bu fonksiyon, konum değişikliklerinde veya ölçme cihazının sarsıntılarında veya zeminin titreşiminde nivelmanın değişik yükseklikte yapılmasını ve dolayısı ile yükseklik hatalarını önler.

Şok uyarısını açmak için şok uyarı tuşuna 2 basın. Çok uyarı göstergesi 1 sürekli yeşil olarak yanar ve 30 saniye sonra şok uyarı işlevi aktif hale gelir.

Ölçme cihazının konum değişikliğinde nivelman hassaslığı alanı aşılacak olursa veya şiddetli bir sarsıntı algılanırsa, şok uyarı işlevi devreye girer: Rotasyon durdurulur, lazer yanıp söner, nivelman göstergesi 3 söner ve şok uyarı göstergesi 1 kırmızı olarak yanıp sönmeye başlar. Güncel işletim türü hafızaya alınır.

Şok uyarı işlevi devreye girince şok uyarı tuşuna 2 basın. Şok uyarı işlevi yeniden başlatılır ve ölçme cihazı nivelmana başlar. Ölçme cihazının nivelmanı tamamlandıktan sonra (nivelman göstergesi 3 sürekli yeşil yanar), cihaz hafızaya alınmış olan işletim türünde çalışmaya başlar. Bu durumda bir referans noktası yardımı ile lazer ışınının yüksekliğini kontrol edin ve gerekiyorsa yüksekliği düzeltin.

Şok uyarı işlevi devrede iken tuşa 2 basılarak işlev yeniden devreye alınmazsa; 2 dakika sonra lazer ve 2 saat sonra da ölçme cihazı otomatik olarak kapanır.

Şok uyarı işlevini kapatmak için şok uyarı tuşuna 2 bir kez basın; şok uyarısı devrede iken de (şok uyarı göstergesi 1 kırmızı olarak yanıp söner) iki kez basın. Şok uyarı işlevi kapalı iken şok uyarı göstergesi 1 söner.

Rotasyonlu distomatin nivelman hassaslığı

Hassaslığı etkileyen faktörler

En büyük etkiyi çevre sıcaklığı gösterir. Özellikle zeminden tavana doğru oluşan sıcaklık farkları lazer ışınınlı saptırabilir.

Sapmalar 20 m'den itibaren önem kazanır ve 100 m'deki sapmalar 20 m'deki sapmaların iki veya üç katı olabilir.

Sıcaklık farklılaşması zemine yakın yerlerde daha fazla olduğu için 20 m'lik ölçme işlerinden itibaren cihazı daima bir sehpa üzerine koymalısınız. Ayrıca cihazı mümkünse çalışma alanının ortasına yerleştirin.

Ölçme cihazının hassaslık kontrolü

Dış etkiler yanında cihaza özgü etkiler de (örneğin düşme ve çarpmalar) sapmalara neden olabilir. Bu nedenle her kullanımdan önce ölçme cihazının hassaslığını kontrol edin.

Kontrol işlemi için A ve B duvarları arasında engeli bulunmayan 20 m'lik – serbest bir ölçme hattına ihtiyacınız vardır. – Ölçme cihazı yatay konumda iken X ve Y eksenleri üzerinden dolaylı bir ölçme yapmalısınız (pozitif ve negatif) (4 komple ölçme işlemi).

- Ölçme cihazını yatay konumda A duvarı yakınına bir sehpaya (aksesuar) 48 monte edin veya sağlam düz bir zemine yerleştirin. Ölçme cihazını çalıştırın.

A B I 20 m

- Nivelman işlemi bittikten sonra lazer ışını A duvarının yakınında noktasal işletme doğrultun. Duvardaki lazer ışını noktasının ortasını işaretleyin (Nokta I).

210 | Türkçe

A 180° I B II

• Ölçme cihazını 180° çevirin, nivelman işleminin yapılmasını bekleyin ve karşı B duvarındaki lazer işını noktasının ortasını işaretleyin (Nokta II).
• Ölçme cihazını döndürmeden - B duvarının
• yakınına yerleştirin ve nivelmana bırakın.

A I B II

- Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa veya gerekiyorsa alta koyacağını parçalarla), lazer ışını noktasının ortası daha önce B duvarında işaretlediğiniz nokta II ile aynı seviyede olsun.

A III d I 180° B II

• Ölçme cihazını yüksekliği değiştirmeden 180 derece çevirin. Nivelman yaptırın ve A duvarındaki lazer işını noktasının ortasını işaretleyin (Nokta III). Bu esnada nokta III'ün mümkün olduu kadar dik veya nokta I'in altında olmasına dikkat edin.
• A duvarında işaretlenmiş bulunan d 1 ve III noktaları arasındaki fark, ölçme cihazının ölçüm yapılan eksenden yaptığı sapmayı gösterir.

Diğer üç eksene ait ölçme işlemini tekrarlayın. Ölçme cihazını her ölçme işleminin başında 90° çevirin.

2 x 20 m = 40 m'lik ölçme hattında müsaade edilen maksimum sapma:

40 m x ±0,1 mm/m = ±4 mm.

Nokta I ve III arasındaki fark d bundan sonraki her dört ölçmede en fazla 4 mm olmalıdır.

Ölçme cihazı dört ölçme işleminin birinde maksimum sapmayı aşacak olursa bir Bosch Müşteri Servisine başvurun.

Rotasyonlu distomatla çalışırken dikkat edilecek hususlar

▶ işaretlemek için lütfen sadece lazer noktasının ortasını kullanın. Lazer noktasının büyüklüğü uzaklığa bağlı olarak değişir.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır.

▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.
Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.

Uzaktan kumanda sistemi ile çalışmak (aksesuar)

Kumanda tuşlarına basılırken cihaz nivelmandan çıkarılabilir ve rotasyon kısa süre için durur. Uzaktan kumanda 46 sisteminin kullanılmasıyla bu etki ortadan kaldırılır.

Uzaktan kumanda algılama mercekleri 7 ölçme cihazının üç tarafından ve ön taraftaki kontrol alanının üstünde bulunur.

Sehpa ile çalışmak (aksesuar)

Bu ölçme cihazının sehpa üzerinde yatay işletim için 5/8"lik bir sehpa girişi vardır. Ölçme cihazının sehpa girişini 18 5/8"-dişine yerleşitirin ve sehpanın tespit vidası ile sıkın.

Çıkış çubuğunda ölçü cetveli bulunan bir sehpada 48 yüksekliği direkt olarak ayarlayabilirsiniz.

Türkçe | 211

Duvar mesnedi ile çalışmak (aksesuar) (Bakınız: Şekil C)

Ölçme cihazı duvar mesnedine 43 de tespit edilebilir. Yatay işletimde duvar mesnedi ölçme cihazının istenilen yükseklikte kullanılmasına olanak sağlar. Dikey işletimde 5/8"-sehpaya 48 tespit mümkündür.

Tavan ölçme levhası ile çalışmak (Bakınız: Şekil C)

Tavan ölçme levhası 45 örneğin asma tavanların yüksekliğinin basit biçimde doğrultulması için kullanılabilir. Tavan ölçme levhasını miknatısı tutucu ile örneğin bir taşıyıcıya tespit edin.

Tavan ölçme levhasının yansıtmama yapan yarısı elverişsiz aydınlatma koşullarında lazer ışınınin görünürlülüğünü iyileştirir, saydam olan diğer yarısı ise lazer ışınının arka taraftan da görünmesine olanak sağlar.

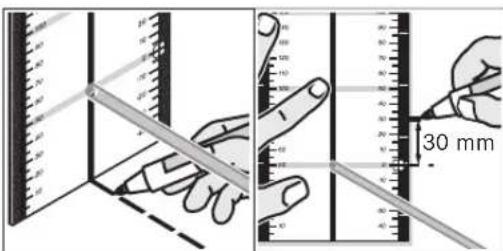

Ölçme levhası ile çalışmak (aksesuar)

Ölçme levhası 44 yardımı ile lazer işaretini zemine veya lazer yüksekliğinde duvara aktarabilirsiniz.

30 mm

Sifir alanı ve skala yardımı ile istenen yükseklikten farkı ölçerek öteki tarafa aktarabilirsiniz. Bu sayede ölçme cihazının aktarılacak yükseklige hassas biçimde ayarlanması gerekmez.

Ölçme levhasının 44 yansıtıcı bir kaplaması vardır ve bu kaplama lazer ışınının uzak mesafelerden veya şiddetli güneş ışığında görünürlülüğünü artırır. Parlaklığın güçlendirildiğini ancak lazer ışınına paralel olarak ölçme levhasına bakınca fark edersiniz.

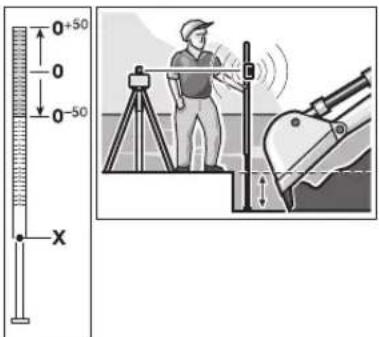

Ölçme latası ile çalışmak (aksesuar) (Bakınız: Şekil J)

Dış ve iç bükey yüzeylerin kontrolü veya meyillerin aktarılmasında lazer algılayıcı ile birlikte ölçme latasının 38 kullanılmasında yarar vardır.

0+50 0 0-50 X

Ölçme latasının 38 üst tarafına nispi ölçme skalası (±50 cm) işlenmiştir. Bu skalanın sıfır yüksekliğini (90–210 cm) önceden çıkmalı çubukta seçebilirsiniz. Bu sayede gerekli yüksekliklerden olan sapmalar direkt olarak okunabilir.

Lazer algılayıcı ile çalışırken dikkat edilecek hususlar

işaretleme

Lazer algılayıcının sağ ve sol tarafındani işaretlerle 30 lazer işını algılama alanının 31 ortasından geçiyorsa, lazer işınının yüksekliğini işaretleyebilirsiniz. Orta (merkezi) işaret lazer algılayıcının üst kenarından 45 mm uzaklıktadır.

Su terazisi ile doğrultma

Su terazisi 25 yardımı ile lazer algılayıcıyı dikey (hizalı) olarak doğrultabilirsiniz. Eğik olarak yerleştirilmiş lazer algılayıcı hatalı ölçmeye neden olur.

212 | Türkçe

Mesnedin tespiti (Bakınız: Şekil A)

Lazer algılayıcıyı mesnet 40 yardımı ile hem bir distomat ölçme latasına 38 (aksesuar) hem de başka yardımcı malzeme ile 65 mm'ye kadar olan genişliğe tespit edebilirsiniz.

Mesnedi 40 tespit vidası 39 ile lazer algılayıcının arka tarafından yuvaya 33 vidalayın.

Mesnet tespit vidasını 36 gevşetin, mesnedi örneğin distomat ölçme latasına 38 itin ve mesnet tespit vidasını 36 tekrar sıkın.

Su terazisi 41 yardımı ile mesnedi 40 yatay olarak doğrultabilirsiniz.

Mesnedin üst kenarı 37 merkezi işaret yüksekliğinde 30 bulunur ve lazer ışınının işaretlenmesinde kullanılabilir.

Miknatisli tespit (Bakınız: Şekil B)

Mutlaka güvenli bir tespit gerekmiyorsa, lazer algılayıcıyı mıknatısı plaka 29 ile ön taraftan bir çelik parçaya tespit edebilirsiniz.

İş örnekleri

Yüksekliklerin aktarılması/kontrolü (Bakınız: Şekil D)

Ölçme cihazını yatay konumda sağlam bir zemine veya sehpaya 48 (aksesuar) yerleştirin.

Sehpa ile çalışırken: Lazer ışınınlı istediğiniz yüksekliğe doğrultun. Hedef yerine yüksekliği aktarın veya yüksekliği kontrol edin.

Sehpasız çalışırken: Ölçme levhası 44 yardımı ile lazer işını ile referans noktası yüksekliği arasındaki yükseklik farkını tespit edin.

Ölçtüğünüz yükseklik farkını hedef noktasına aktarın veya bu yüksekliği kontrol edin.

Hizalama ışınının paralel olarak doğrultulması/dik açıların aktarılması (Bakınız: Şekil E)

Dik açıların aktarılması veya separatörlerin doğrultulması gerektiğinde dik ışını 9 paralel olarak, yani bir referans çizgisine (örneğin bir duvara) aynı uzaklıkta doğrultun. Bunu yapmak için ölçme cihazını dikey konumda yerleştirin ve öyle konumlandırın ki, dikey ışın referans çizgisine mümkün olduğu kadar paralel olsun.

Hassas konumlandırma yapmak için ölçme levhası yardımı ile dikey ışınla referans çizgi arasındaki mesafeyi ölçme cihazında ölçün.

Tam ve hassas konumlandırma için hizalama ışını ile referans çizgi arasındaki mesafeyi ölçme levhası 44 yardımı ile doğrudan ölçme cihazında ölçün. Hizalama ışını ile referans çizgisi arasındaki mesafeyi ölçme cihazından mümkün olduğu kadar uzak bir mesafeden yeniden ölçün. Hizalama ışını öyle doğrultun ki, mesafe doğrudan ölçme cihazında yapılan ölçüm kadar olsun.

Hizalama çizgisine 9 ait dik açı değişken lazer ışını 6 ile gösterilir.

Dikey/yatay düzlemlerin gösterilmesi (Bakınız: Şekil F)

Dikey veya yatay bir düzlemin gösterilmesi için ölçme cihazını dikey konuma getirin. Dikey düzlemin bir referans çizgisine dik olması gerekiyorsa (örneğin duvar), hizalama ışınınlı 9 bu referans çizgisine doğrultun.

Diklik değişken lazer ışını 6 ile gösterilir.

Lazer algılayıcı olmadan çalışmak (Bakınız: Şekil G)

Elverişli ışık koşullarında (gölge veya loş ortamda) ve kısa mesafelerde lazer algılayıcı olmadan çalışabilirsiniz. Lazer ışınının daha iyi görünmesi için ya çizgisel işletimi seçin ya da noktasal işletimi seçin ve rotasyon düğmesini 10 elinizle hedef noktaya çevirin.

Lazer algılayıcı ile çalışmak (Bakınız: Şekil H)

Elverişsiz ışık koşullarında (aydınlık ortamlarda, doğrudan güneş ışını altında) ve büyük mesafelerde lazer ışınının daha iyi görünmesi için lazer algılayıcı kullanın. Lazer algılayıcı ile çalışırken en yüksek rotasyon hızıyla rotasyonlu işletimi seçin.

Uzak mesafelerden ölçme (Bakınız: Şekil I)

Uzak mesafelerden ölçme yaparken lazer ışınınin bulunabilmesi için lazer algılayıcının kullanılması gerekir. Olumsuz etkileri önlemek için ölçme cihazını her zaman çalışma yüzeyinin ortasına ve bir sehpaya yerleştirin.

Açık havada çalışmak (Bakınız: Şekil J)

Açık havada çalışılırken daima lazer algılayıcının kullanılması gerekir.

Fazla güvenli olmayan zeminlerde çalışırken ölçme cihazını bir sehpaya 48 takın. Zemin hareketlerinden veya ölçme cihazının sarsıntılarından kaynaklanabilecek hatalı ölçmelerden kaçınmak için şok uyarı işlevini aktif hale getirin.

Türkçe | 213

Göstergelerin genel görünüşü

	Lazer işını	Lazer ışının rotasyonu*	Yeşil Kırmızı	Yeşil Kırmızı
Ölçme cihazının açılması(1 sn otamatik test) ●	●		●
İlk veya daha sonraki nivelman 2x/s ○ 2x/s
Ölçme cihazının nivelmanı/İşletime hazır ●	●	●
Otomatik nivelman alanı aşıldı 2x/s ○		●
Şok uyarısı aktif ●
Şok uyarısı devrede 2x/s ○ 2x/s
Batarya gerilimi ≤2 saatlik işletim için				2x/s
Bataryalar boş ○	○	●
		* Çizgisel ve rotasyonlu işletimde
		2x/s	Yanıp sönme frekansı (saniyede iki kez)
		●	Sürekli işletim
		○	Fonksiyon durduruldu

Bakım ve servis

Bakım ve temizlik

Rotasyonlu distomati, şarj cihazını ve lazer algılayıcıyı daima temiz tutun.

Rotasyonlu distomati, şarj cihazın ve lazer algılayıcıyı suya veya başka sıvıları daldırmayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Rotasyonlu distomati, özellikle lazer ışını çıkış deliği bölgesini düzenli aralıklarla temizleyin ve tüylenme veya ipliklenme olmamasına dikkat edin.

Dikkatli üretim ve test yöntemlerine rağmen rotasyonlu distomat, şarj cihazı veya lazer algılayıcı arıza yapacak olursa, onarım mutlaka Bosch Elektrikli El Aletleri için yetkili bir serviste yaptırılmalıdır.

Lütfen bütün başvuru ve yedek parça siparişlerinizde rotasyonlu distomat, şarj cihazı ve lazer algılayıcının tip etiketindeki 10 hanelik ürün kodunu belirtiniz.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Müşteri Danışmanı: [phone]

Müşteri Servis Hattı: [phone]

Rotasyonlu distomat, şarj cihazı, lazer algılayıcı, aksesuar ve ambalaj malzemesi çevre dostu tasfiye işlemine tabi tutulmak üzere geri dönüşüm merkezine gönderilmelidir.

Sadece AB üyesi ülkeler için:

Rotasyonlu distomati, şarj cihazını ve lazer algılayıcıyı evsel çöplerin içine atmayın!

2002/96/EG yönetmeliği ve bunun ulusal hukuka uyarlanmış hükümleri uyarınca kullanım ömrünü

tamamlamış elektrikli ve elektronik aletler ayrı ayrı toplanmak ve çevre dostu tasfiye için geri dönüşüm merkezine yollanmak zorundadır.

Aküler/Bataryalar:

Aküleri ve bataryaları evsel çöplerin içine, ateşe veya suya atmayın. Aküler ve bataryalar toplanmak, tekrar kazanım işlemine tabi tutulmak ve çevre dostu bir yöntemle tasfiye edilmek zorundadır.

Sadece AB üyesi ülkeler için:

91/157/AET Yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ve bataryalar yeniden kazanım işlemine tabi tutulmak zorundadır.

Değişiklik haklarımız saklıdır.

Väljarihtimine libelli abil
