Produkto tipas	Profesionalus sukamasis lazerinis nivelyras
Prekės ženklas	Bosch
Modelis	GRL 150 HV Set 3
Darbo diapazonas (be imtuvo)	Maždaug 30 m
Darbo diapazonas (su imtuvu LR 1)	Iki 150 m
Niveliavimo tikslumas	< ±0,1 mm/m
Automatinio niveliavimo diapazonas	±8 % (±5°)
Niveliavimo laikas	15 s
Sukimosi greičiai	150 / 300 / 600 aps./min.
Lazerio klasė	2 (635 nm, < 1 mW)
Lazerio maitinimas	2 LR20 (D) 1,5 V baterijos arba 2 NiMH 1,2 V (9 Ah) akumuliatoriai
Veikimo laikas (baterijos)	Maždaug 60 h
Veikimo laikas (akumuliatoriai)	Maždaug 40 h
Darbinė temperatūra	-10 °C iki +50 °C
Apsaugos klasė	IP54 (apsauga nuo dulkių ir vandens purslų)
Svoris (lazeris vienas)	1,8 kg
Matmenys (lazeris)	183 x 170 x 186 mm
Lazerio imtuvas LR 1	Nuotolis 150 m, tikslumas ±1 mm (tikslus) / ±3 mm (vidutinis)
Imtuvo maitinimas	1 baterija 9 V 6LR61
Imtuvo veikimo laikas	Maždaug 50 h
Imtuvo svoris	0,36 kg
Įkroviklis	100-240 V~, 50/60 Hz, įkrovimo trukmė 14 h
Pagrindinės funkcijos	Automatinis niveliavimas, smūgio įspėjimas, sukimosi / linijų / taškų režimai, nuotolinis valdymas (papildoma)
Priežiūra	Valymas minkšta, drėgna šluoste, nenaudoti tirpiklių
Sauga	Lazeris 2 klasės, nežiūrėti į spindulį, naudoti tik su Bosch priedais
Atsarginės dalys / remontas	Remontas tik įgaliotame Bosch techninės priežiūros centre, reikalingas gaminio numeris

Dažnai užduodami klausimai - GRL 150 HV Set 3 BOSCH

Kaip įjungti lazerį GRL 150 HV ?

Paspauskite įjungimo/išjungimo jungiklį (4). Prietaisas pradeda automatinį niveliavimą. Niveliavimo indikatorius (3) mirksi žaliai, o po niveliavimo dega nuolatine žalia šviesa. Lazeris automatiškai pereina į sukimosi režimą.

Koks šio prietaiso niveliavimo tikslumas ?

Tikslumas mažesnis nei ±0,1 mm/m. 20 m atstumu didžiausias leistinas nuokrypis yra ±4 mm.

Kaip naudoti lazerio imtuvą LR 1 ?

Padėkite imtuvą mažiausiai 50 cm atstumu nuo lazerio, įjunkite jį jungikliu (26). Pasirinkite tikslumą (tikslus/vidutinis) mygtuku (27). Judinkite imtuvą, kol užsidegs centrinis indikatorius (e) ir pasigirs nenutrūkstamas garsinis signalas.

Ką daryti, jei prietaisas nesiniveliuoja ?

Jei niveliavimo indikatorius (3) dega nuolatine raudona šviesa, prietaisas yra pasviręs daugiau nei 8%. Pastatykite jį ant stabilaus paviršiaus ir palaukite, kol įvyks niveliavimas. Jei jis nepatenka į diapazoną per 2 valandas, jis automatiškai išsijungia.

Kaip pakeisti lazerio baterijas ?

Pasukite baterijų skyriaus (14) fiksatorių (15) į atidarytą padėtį, išimkite skyrių, įdėkite dvi LR20 (D) baterijas, laikydamiesi poliškumo, uždarykite ir pasukite fiksatorių į uždarą padėtį.

Ar galiu naudoti įkraunamas baterijas lazeriuose ?

Taip, naudokite 9 Ah talpos NiMH R20 (D) akumuliatorius. Pridedamas įkroviklis (21) yra pritaikytas šiems akumuliatoriams. Įkrovimo trukmė yra maždaug 14 h.

Kaip įjungti smūgio įspėjimą ?

Paspauskite smūgio įspėjimo mygtuką (2). Indikatorius (1) užsidega nuolatine žalia šviesa, o po 30 s įspėjimas tampa aktyvus. Smūgio atveju lazeris mirksi, o indikatorius mirksi raudonai. Norėdami iš naujo nustatyti, dar kartą paspauskite mygtuką (2).

Kaip išvalyti matavimo prietaisą ?

Naudokite minkštą, drėgną šluostę. Nenaudokite ploviklių ar tirpiklių. Reguliariai valykite lazerio išėjimo angą. Niekada nepanardinkite prietaiso į vandenį.

Kur rasti lazerio serijos numerį ?

Serijos numeris (19) yra ant sukamojo lazerio vardinės lentelės. Jis reikalingas bet kokiam atsarginių dalių ar remonto užklausimui.

Ką daryti, jei lazeris yra pažeistas ?

Patikėkite remontą įgaliotai Bosch techninės priežiūros stočiai. Neatidarykite prietaiso patys. Naudokite tik originalias atsargines dalis.

NAUDOJIMO INSTRUKCIJA GRL 150 HV Set 3 BOSCH

Lietuviškai Puslapis 422

日本語.... ページ 438

中文……页 453

한국어....민 466

عربية 480

۴۰۱۶۲۵۰۴۳۶۰۹۶۴

3

c Wskaźnik kierunku „góra“

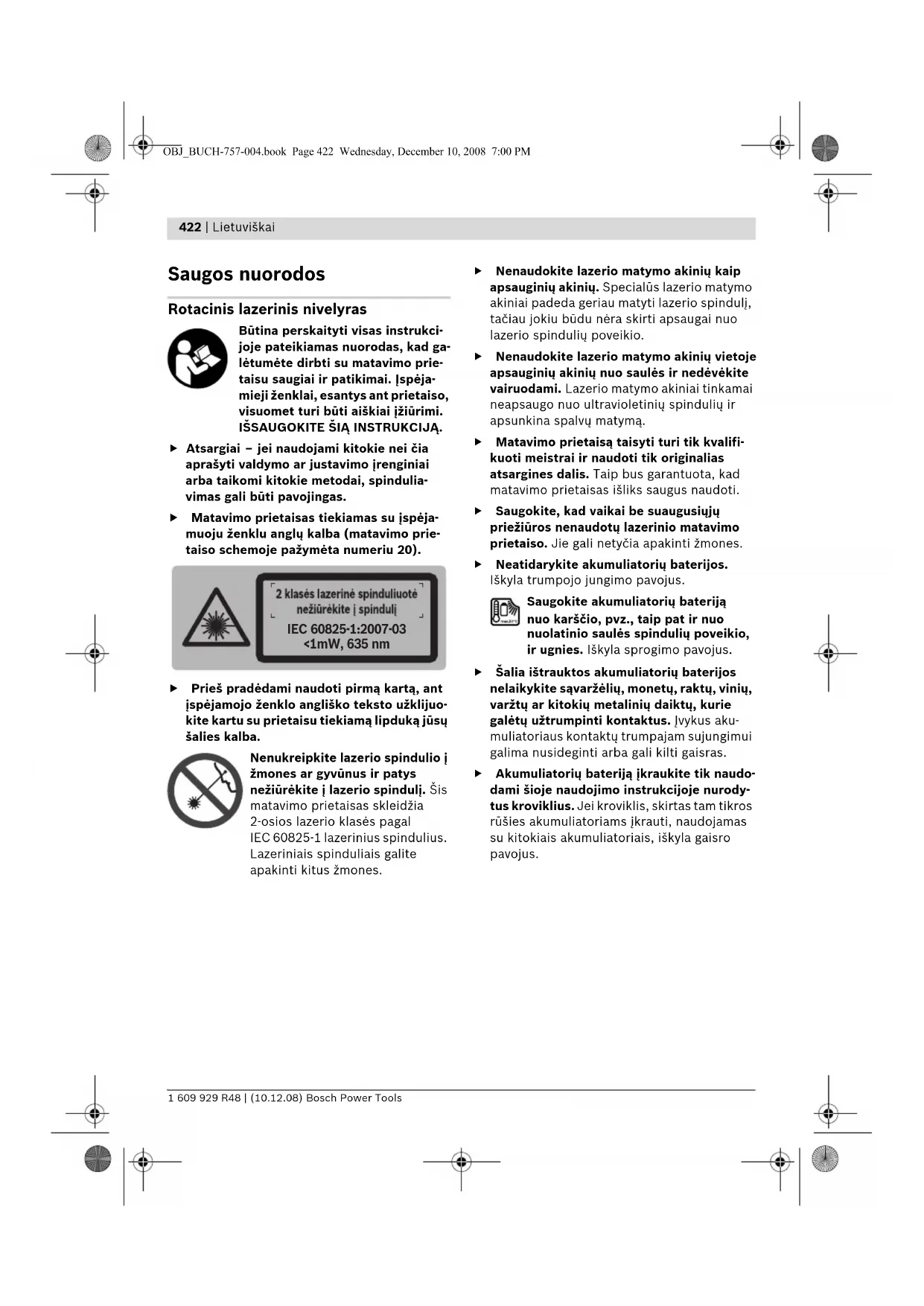

Būtina perskaityti visas instrukcijoje pateikiamas nuorodas, kad galėtumėte dirbti su matavimo prietaisu saugiai ir patikimai. Ispėjamieji ženklai, esantys ant prietaiso, visuomet turi būti aiškiai jžiūrimi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.
  Matavimo prietaisas tiekiamas su įspėjamuoju ženklu anglų kalba (matavimo prietaiso schemoje pažymėta numeriu 20).

2 klasės lazerinė spinduliuotė nežiūrėkite i spindulį IEC 60825-1:2007-03 <1mW, 635 nm

Prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo angliško teksto užklijuokite kartu su prietaisu tiekiamą lipduką jūsų šalies kalba.

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i lazerio spindulį. Šis matavimo prietaisas skleidžia 2-osios lazerio klasės pagal IEC 60825-1 lazerinius spindulius. Lazeriniais spinduliais galite apakinti kitus žmones.

▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokių būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.
Matavimo prietaisą taisyti turi tik kvalifi- kuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie gali netyčia apakinti žmones.
▶ Neatidarykite akumuliatorių baterijos. Iškyla trumpojo jungimo pavojus.

Saugokite akumuliatorių bateriją nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindulių poveikio, ir ugnies. Iškyla sprogimo pavojus.

Šalia ištrauktos akumuliatorių baterijos nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Ivykus akumuliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras.
Akumuliatorių bateriją ikraukite tik naudodami šioje naudojimo instrukcijoje nurodytus kroviklius. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams ikrauti, naudojamas su kitokiais akumuliatoriais, iškyla gaisro pavojus.

Akumuliatorių kroviklis

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateikty saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Saugokite kroviklj nuo lietaus ir drègmès. J kroviklj patekęs vanduo padidina elektros smūgio riziką.

Nekraukite krovikliu kitų gamintojų akumuliatorių. Kroviklis skirtas tik Bosch firmos akumuliatoriams, kurie įstatomi į rotacinį lazerinį nivelyrą, įkrauti. Jkraunant kitų gamintojų akumuliatorius, iškyla gaisro ir sprogimo pavojus.
▶ Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto kroviklio atsiranda elektros smūgio pavojus.
Kiekvieną kartą prieš pradėdami naudoti patikrinkite kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų, kroviklį toliau naudoti draudžiama. Neardykite kroviklio patys – jį gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio riziką.
▶ Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Jkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis - nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

Su matavimo prietaisu optimaliai dirbti galėsite tik tada, kai perskaitysite visą naudojimo instrukciją ir darbo nuorodas ir griežtai laikysitės pateiktų reikalavimų. IŠSAUGOKITE ŠIĄ INSTRUKCIJA.

Nelaikykite prietaiso arti širdies stimuliatorių. Magnetinė plokš- telė 29 sukuria lauką, kuris gali pakenkti širdies stimuliatorių veikimui.

Matavimo prietaisą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jau-trių prietaisų. Dėl magnetinės plokštelės 29 poveikio duomenys gali negrįžtamai dingti.

Funkciju aprašymas

Prašome atlenkti instrukcijos atlenkiamajj puslapj, kuriame pavaizduotas rotacinis lazerinis nivelyras, kroviklis ir lazerio spindulio imtuvas, ir skaitant laikyti ji atverstą.

Prietaiso paskirtis

Rotacinis lazerinis nivelyras

Matavimo prietaisas skirtas tikslioms horizontalioms aukščio linijoms, vertikalioms ir atskaitos linijoms nustatyti ir patikrinti bei statmens taškams pažymėti.

Akumuliatorių kroviklis

Kroviklj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jj visiškai jvalde arba buvote atitinkamai apmokyti.

Prietaisas yra skirtas besisukančiam lazerio spinduliui greitai surasti.

424 | Lietuviškai

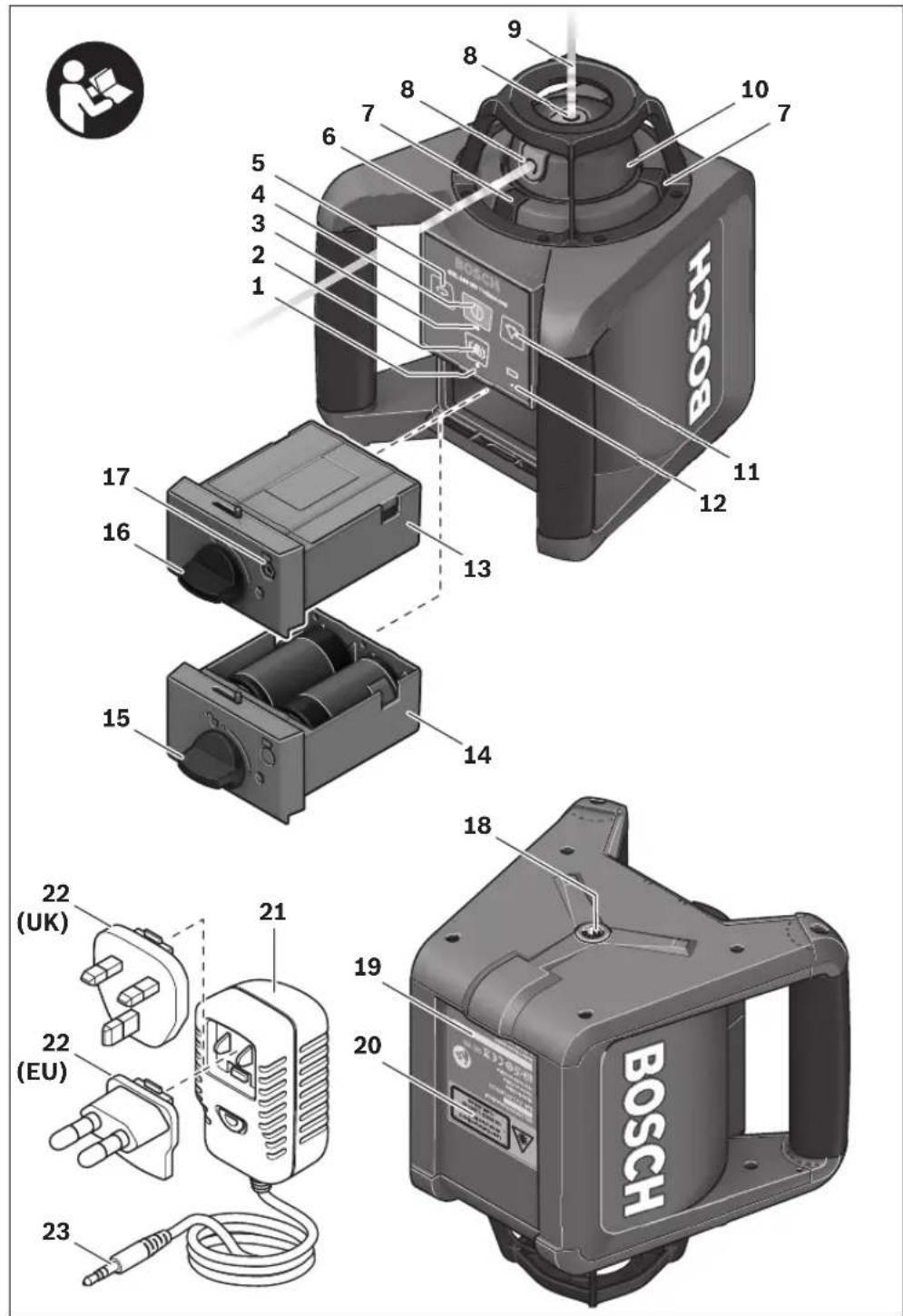

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka rotacinio lazerinio nivelyro, kroviklio ir lazerio spindulio imtuvo schemose nurodytus numerius.

Rotacinis lazerinis nivelyras, kroviklis

1 Pranešimo apie sutrenkimą indikatorius
2 Pranešimo apie sutrenkimą mygtukas
3 Automatinio niveliavimo indikatorius
4 Rotacinio lazerinio nivelyro jjungimo-išjungimo mygtukas
5 Rotacijos režimo valdymo ir sukimosi greičio pasirinkimo mygtukas
6 Kintamas lazerio spindulys
7 Nuotolinio valdymo imtuvo linzè
8 Lazerio spindulio išėjimo anga
9 Lotavimo spindulys

10 Rotaciné galvuté

11 Linijinio režimo valdymo ir linijos ilgio pasirinkimo mygtukas

12 Ikrovos büklés indikatorius

13 Akumuliatorių baterija*

14 Bateriju skyrelis

15 Bateriju skyriaus fiksatorius

16 Akumuliatorių baterijos fiksatorius*

17 Kroviklio kištukinio kontakto lizdas*

18 Jungtis tvirtinti prie stovo 5/8"

19 Rotacinio lazerinio nivelyro serijos numeris

20 lspėjamasis lazerio spindulio ženklas

21 Kroviklis*

24 Bateriju skyriaus dangtelio fiksatorius
25 Lazerio spindulio imtuvo gulsčiukas
26 Lazerio spindulio imtuvo jjungimo-išjungimo mygtukas

27 Matavimo tikslumo nustatymo mygtukas
28 Garsinio signalo mygtukas
29 Magnetiné plokštelé
30 Viduriné žymė
31 Lazerio spindulio imtuvo zona
32 Ekranas
33 Grioveliai prie laikiklio tvirtinti
34 Bateriju skyriaus dangtelis
35 Lazerio spindulio imtuvo serijos numeris
36 Laikiklio tvirtinimo varžtas
37 Viršutinė laikiklio briauna
39 Laikiklio tvirtinamasis varžtas
40 Laikiklis
41 Laikiklio gulsčiukas

Lazerio spindulio imtuvo rodmenų elementai

a Rodmenų nustatymas „vidutinis“
b Bateriju jkrovos indikatorius
c Krypties indikatorius viršuje
d Garso signalo indikatorius
e Vidurinės žymės indikatorius
f Rodmenų nustatymas „tikslus“
g Krypties indikatorius apačioje

Papildoma jranga, atsarginės dalys

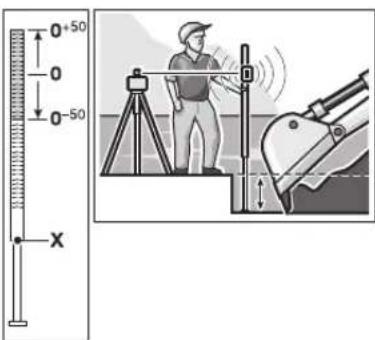

38 Lazerinio nivelyro matuoklé*
42 Lazerio matymo akiniai*
43 Sieninis laikiklis* (galima jsigyti nuo 2009 vidurio)
44 Matavimo lentelė su kojele*

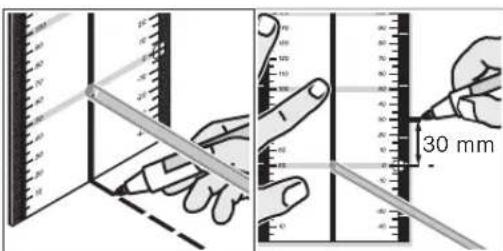

45 Lubu matavimo lentelė*
46 Nuotolinio valdymo pultelis* (galima jsigyti nuo 2009 vidurio)

47 Lagaminas

48 Stovas*

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsu papildomos įrangos programoje.

Lietuviškai | 425

Techniniai duomenys

Rotacinis lazerinis nivelyras GRL 150 HV
	Professional
Gaminio numeris	3 601 K15 300
Veikimo nuotolis (spindulys) ^1)
- be lazerio spindulio imtuvo apie	30 m
- su lazerio spindulio imtuvu apie	150 m
Niveliavimo tikslumas ^1) ^2)	<± 0,1 mm/m
Savaiminio išsilyginimo diapazonas tipiniu atveju	±8 % (±5°)
Horizonto suradimo laikas tipiniu atveju	15 s
Spindulio sukimosi greitis	150/300/600 min ^-1
Darbinė temperatūra	-10 ... +50 °C
Sandėliavimo temperatūra	-20 ... +70 °C
Maks. santykinis oro drėgnumas	90 %
Lazerio klasė	2
Lazerio tipas	635 nm, <1 mW
Ø Spindulio skersmuo šalia prietaiso maždaug ^1)	5 mm
Jungtis tvirtinti prie stovo (horizontaliai)	5/8"
Akumuliatoriai (NiMH)	2 x 1, 2 VKR20 (D) (9 A h)
Baterijos (Alkali-Mangan)	2 x 1,5 V LR20 (D)
Veikimo laikas apie
- Akumuliatoriai (NiMH)	40 val.
- Baterijos (Alkali-Mangan)	60 val.
Svoris pagal „EPTA-Procedure 01/2003“	1,8 kg
Matmenys	1 8 3 x 1 7 0 x 1 8 6 m m
Galima naudoti lauke	●
Apsaugos tipas	IP 54 (apsaugota nuo dulkių ir nuo aptaškymo)

1) 20 °C temperatúroje
2) išilgai ašių
Prašome atkreipti dėmesį j įjųy rotacinio lazerinio nivelyro firminėje lentelėje nurodytą gaminio numerį, atskirų rotacinių lazerinių nivelyrų prekybiniai pavadinimai gali skirtis.
Rotaciniam lazeriniam nivelyrui tiksliai identifikuoti yra skirtas serijos numeris 19 firminėje lentelėje.

426 | Lietuviškai

Lazerio spindulio imtuvas LR 1

	Professional
Gaminio numeris	3 601 K15 400
Veikimo zona ^1)
- su rotaciniu lazeriniu nivelyru GRL 150 HV	150 m
Prièmimo zonos kampas	120°
Priimamas sukimosi greitis	>200 min ^-1
Matavimo tikslumas ^2)
- Nustatymas „tikslus“	± 1 mm
- Nustatymas „vidutinis“	± 3 mm
Darbinė temperatūra	-10 °C ... +50 °C
Sandėliavimo temperatūra	-20 °C ... +70 °C
Maitinimo šaltinio baterija	1 x 9 V 6 L R 6 1
Veikimo laikas apie	50 val.
Svoris pagal „EPTA-Procedure 01/2003“	0,36 kg
Matmenys	148 x 73 x 30 mm
Galima naudoti lauke	●
Apsaugos tipas	IP 54 (apsaugota nuo dulkių ir nuo aptaškymo)

1) Veikimo nuotolis gali sumažeti dėl nepalankių aplinkos sąlygų (pvz., tiesioginių saulės spindulių poveikio).
2) priklausomai nuo atstumo tarp lazerio spindulio imtuvo ir rotacinio lazerinio nivelyro
Prašome atkreipti dėmesį j įsų lazerio spindulio imtuvo firminėje lentelėje nurodytą gaminio numerį, atskirų lazerio spindulio imtuvy prekybiniai pavadinimai gali skirtis.
Lazerio spindulio imtuvui tiksliai identifikuoti yra skirtas serijos numeris 35 firminėje lentelėje.

Kroviklis

Gaminio numeris 1 609 203 X11
Nominalioji įtampa	V~ 100–240
Dažnis	Hz 50/60
Akumuliatoriaus krovimo įtampa	V= 7,5
Krovimo srovė	A	1,0
Leistinos krovimo temperatūros intervalas	°C 0–45
Įkrovimo laikas	val. 14
Akumuliatoriaus celių skaičius		2
Nominalioji įtampa (Akumuliatoriai)	V=	2 x 1,2
Svoris pagal „EPTA-Procedure 01/2003“	kg 0,2
Apsaugos klasė		/

Informacija apie triukšma

Rotacinis lazerinis nivelyras

Matavimų duomenys gauti pagal EN 60745.

Pagal A skalę išmatuotas matavimo prietaiso garso slėgio lygis tipiniu atveju yra mažesnis už 70 dB(A).

Garso signalo sukeliamas akustinio slėgio lygis, išmatuotas pagal A-charakteristiką vieno metro atstumu yra lygus 95 dB(A).

Nelaikykite prietaiso priglaudę prie ausies!

Atitikties deklaracija CE

Rotacinis lazerinis nivelyras, kroviklis:

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktas normas arba norminius dokumentus: EN 61010-1, EN 60825-1 (matavimo prietaisai) arba EN 60950-1 (akumuliatorių krovikliai) pagal 2006/95/EB, 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29) direktyvų reikalavimus.

Techniné byla laikoma: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Rotacinio lazerinio nivelyro aprūpinimas elektros energija

Naudojimas su baterijomis, akumuliatoriais

Naudokite tik šarmines mangano baterijas arba akumuliatorius.

Norėdami atidaryti baterijų skyrelij 14, pasukite fiksatorių 15 i padėtį 🚫 baterijų skyrelij ištraukite.

Idėdami baterijas atkreipkite dėmesį, kad jų poliai atitiktų baterijų skyrelyje nurodytus polius.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

Baterijų skyrelių uždarykite 14 ir pasukite fiksatorių 15 i padėtį

Jei baterijos netinkamai jdėtos, matavimo prietaiso jjungti nepavyks. [dėkite baterijas tinkamai nukreipe polius.

▶ Jei ilgą laiką nenaudojate prietaiso, išimkite iš jo baterijas. Ilgiau sandėliuojant prietaisą, baterijas gali paveikti korozija arba jos gali išsikrauti.

Naudojimas su akumuliatorių baterija

Akumuliatorių bateriją 13 prieš pradėdami pirmą kartą eksploatuoti įkraukite. Akumuliatorių bateriją galima įkrauti tik su specialiu krovikliu 21.

▶ Atkreipkite dėmesį i elektros tinklo įtampa!

Elektros srovės šaltinio įtampa turi atitikti nurodytąją kroviklio firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti jungiami į 220 V įtampos tinklą.

Įstatykite jūsu elektros tinklui tinkamą kištuką 22 j kroviklj 21 taip, kad jis užsifiksuotų.

Kroviklio kištukinj kontaktą 23 jstatykite j akumuliatorių baterijoje esantį lizdą 17. Jjunkite kroviklj į elektros tinklą. Tuščiai akumuliatorių baterijai jkrauti reikia apie 14 h. Kroviklis ir akumuliatorių baterija yra apsaugoti nuo perkrovos.

Nauja arba ilgesnji laiką nenaudota akumuliatorių baterija visą galingumą išvystys tik po maždaug 5 įkrovimo-iškrovimo ciklų.

428 | Lietuviškai

Akumuliatorių baterijos 13 po kiekvieno naudojimo nejkraukite, priešingu atveju sumažės jos talpa. Akumuliatorių jkraukite tik tada, kai mirksi arba nuolat dega įkrovos būklės indikatorius 12.

Jei jkrauto akumuliatoriaus veikimo laikas gerokai sutrumpėja, reiškia, kad akumuliatorius yra susidėvėjęs ir jj reikia pakeisti.

Jei akumuliatorius yra išsikroves, prietaisą galima naudoti, prijungus jį per kroviklj 21 prie el. tinklo. Tačiau prieš tai prietaisą reikia išjungti ir akumuliatorių ikrauti maždaug 10 minučių. Paskui vėl ijungti per kroviklj prie tinklo prijungtą prietaisą.

Norėdami pakeisti akumuliatorių bateriją 13, pasukite fiksatorių 16 i padėtį 📋 akumuliatorių bateriją 13 išimkite.

Jstatykite naują akumuliatorių bateriją ir pasukite fiksatorių 16 i padėtį

▶ Jei matavimo prietaiso ilgesnį laiką ne- naudosite, išimkite iš jo akumuliatorių bateriją. Per ilgesnį laiką akumuliatoriai dėl korozijos gali pradėti irti ir savaime išsikrauti.

Ikrovos büklès indikatorius

Jei jkrovos būklės indikatorius 12 pradeda mirksėti raudonai, matavimo prietaisą dar galima naudoti 2 h.

Jei jkrovos būklės indikatorius 12 nuolat dega raudonai, matuoti nebegalima. Matavimo prietaisas po 1 min automatiškai išsijungs.

Lazerio spindulio imtuvo aprūpinimas elektros energija

Naudokite tik šarmines mangano baterijas.

I išorę paspauskite baterijų skyriaus dangtelio fiksatorių 24 ir atidarykite baterijų skyriaus dangtelį 34.

Idėdami bateriją atkreipkite dėmesį, kad jos poliai atitiktų baterijų skyrelyje nurodytus polius.

Jei ekrane 32 atsiranda baterijos simbolis b, lazerio spindulio imtuvą dar galima naudoti apie 3 h.

▶ Jei lazerio spindulio imtuvo ilgesnį laiką nenaudosite, išimkite iš jo bateriją. Per ilgesnį laiką baterija del korozijos gali pradėti irti ir savaime išsikrauti.

Naudojimas

Rotacinio lazerinio nivelyro paruošimas naudoti

▶ Saugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Rotacinio lazerinio nivelyro niveliavimo tikslumas“, 432 psl.).

▶ Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.

Matavimo prietaiso pastatymas

Horizontali padètis

Vertikali padétis

Pastatykite matavimo prietaisą ant tvirto pagrindo horizontalioje ar vertikalioje padętyje, pritvirtinkite jj prie stovo 48 ar sieninio laikiklio 43.

Dél didelio matavimų tikslumo prietaisas labai jautriai reaguoja į padėties pokyčius. Todėl pasirūpinkite, kad prietaisas visuomet stovėtų stabiliai, tuomet išvengsite bereikalingų pauzių darbo metu, kuomet prietaisas automatiškai ima koreguoti savo horizontalumą.

ljungimas ir išjungimas

▶ Nenukreipkite lazerio spindulio i žmones ir gyvūnus (ypač jų akių aukštyje) ir patys – net ir iš toliau – nežiūrėkite i lazerio spindulį. Ijungus matavimo prietaisą, iškart siunčiamas vertikalus statmenas lazerio spindulys 9 ir kintamas lazerio spindulys 6.

Norėdami matavimo prietaisą jjungti, paspauskite jjungimo-išjungimo mygtuką 4. Trumpam užsidega indikatoriai 1, 3 ir 12. Matavimo prie-

taisas iškart pradeda automatinį niveliavimą. Vykstant niveliavimui, niveliavimo indikatorius 3 mirksi žaliai, o lazeris mirksi taškiniu režimu.

Matavimo prietaisas yra suniveliuotas, kai niveliavimo indikatorius 3 nuolat dega žaliai, o lazeris šviečia nuolat. Pasibaigus niveliavimui, matavimo prietaisas automatiškai persijungia j rotacinj režimą.

Veikimo režimo mygtukais 5 ir 11 galite pasirinkti režimą dar vykstant susiniveliavimui (žr. „Rotacinio lazerinio nivelyro veikimo režimai“, 429 psl.). Tokiu atveju, pasibaigus niveliavimui, matavimo prietaisas pradeda veikti pasirinktu režimu.

Norėdami matavimo prietaisą išjungti, dar kartą paspauskite jjungimo-išjungimo mygtuką 4.

Jei matavimo prietaisas ilgiau kaip 2 h yra už savaiminio susiniveliavimo ribų arba ilgiau kaip 2 h yra įsijungęs pranešimas apie sutrenkimą, siekiant apsaugoti baterijas, matavimo prietaisas automatiškai išjungiamas (žr. „Rotacinio lazerinio nivelyro automatinis niveliavimas“, 431 psl.). Matavimo prietaisą pastatykite iš naujo ir vėl jį jjunkite.

Rotacinio lazerinio nivelyro veikimo režimai

Apžvalga

Visi trys veikimo režimai gali būti naudojami prietaisui esant tiek horizontalioje, tiek ir vertikalioje padėtyje.

Rotacinis režimas

Rotacinj režimą ypač patartina pasirinkti, kai naudojamas lazerio spindulio imtuvas. Galite pasirinkti iš įvairių sukimosi greičių.

Linijinis režimas

Prietaisui veikiant šiuo režimu, kintamas lazerio spindulys juda ribotame sklidimo kampe. Todėl palyginti su rotaciniu režimu lazerio spindulio matomumas šiuo atveju yra didesnis. Galite pasirinkti iš įvairių lazerio sklidimo kampų.

Taškinis režimas

Prietaisui veikiant šiuo režimu, kintamo lazerio spindulio matomumas yra geriausias. Jis skirtas, pvz., aukščiams perkelti arba patikrinti, ar objektai yra vienoje linijoje.

Rotacinis režimas (150/300/600 min ^-1 )

Kiekvieną kartą matavimo prietaisą jjungus jis pradeda veikti rotaciniu režimu vidutiniu sukimosi greičiu.

Norėdami linijinį režimą pakeisti rotaciniu, pa- spauskite rotacinio režimo mygtuką 5. Rotacinis režimas jjungiamas vidutiniu sukimosi greičiu.

Norėdami pakeisti sukimo greitį, dar kartą spauskite rotacinio režimo mygtuką 5, kol bus pasiektas norimas greitis.

Dirbdami su lazerio spindulio imtuvu turétuméte pasirinkti didžiausią sukimosi greitj. Dirbdami be lazerio spindulio imtuvo, kad geriau matytuméte lazerio spindulj, sumažinkite sukimosi greitj ir naudokite lazerio matymo akinius 42.

Norédami perjungti j linijinj ar taškinj režimą, paspauskite linijinio režimo mygtuką 11. Matavimo prietaisas persijungia j linijinj režimą su mažiausiu lazerio sklidimo kampu.

Norėdami pakeisti lazerio sklidimo kampa, paspauskite linijinio režimo mygtuką 11. Lazerio sklidimo kampas padidinamas dviem pakopomis, tuo pačiu kiekviena pakopa padidinamas ir sukimosi greitis. Trečią kartą paspaudus linijinio režimo mygtuką 11, matavimo prietaisas po trumpo švytavimo persijungia i taškinį režimą. Dar kartą paspaudus mygtuką 11, jlungiamas linijinis režimas su mažiausiu lazerio sklidimo kampu.

Nuoroda: dėl inercijos lazeris gali šiek tiek išljsti už lazerio linijos galinio taško.

Norėdami nustatyti lazerio liniją ar lazerio tašką sukimo plokštumos ribose, pasukite ranka rotacinę galvutę 10 j norimą padėtį arba naudokite nuotolinio valdymo pultelį 46.

430 | Lietuviškai

Rotacinės plokštumos pasukimas, esant vertikaliai padėčiai

Matavimo prietaisui esant vertikalioje padėtyje, naudodamiesi nuotolinio valdymo pulteliu 46, lazerio tašką, lazerio liniją ir lazerio rotacinę plokštumą galite sukti aplink vertikalią ašį. Tuo tikslu laikykitės nuotolinio valdymo pultelio naudojimo instrukcijos reikalavimų.

Lazerio spindulio imtuvo paruošimas naudoti

▶ Saugokite lazerio spindulio imtuvą nuo drègmès.
▶ Saugokite lazerio spindulio imtuvą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami lazerio spindulio imtuvą naudoti, palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukštai ar žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama lazerio spindulio imtuvo tikslumui.

Lazerio spindulio imtuva pastatykite nuo rotacinio lazerinio nivelyro ne mažesniu kaip 50 cm atstumu. Lazerio spindulio imtuva padėkite taip, kad lazerio spindulys galėtų pasiekti lazerio spindulio imtuvo zoną 31. Nustatykite didžiausią rotacinio lazerinio nivelyro sukimosi greitį.

ljungimas ir išjungimas

ljungiant lazerio spindulio imtuvą pasigirsta garsus signalas. Todėl jungiamą lazerio spindulio imtuvą laikykite toliau nuo ausų ir kitų žmonių. Garsus signalas gali pakenkti klausai.

Norėdami lazerio spindulio imtuvą jjungti, paspauskite jjungimo-išjungimo mygtuką 26. Pasigirsta du garsiniai signalai ir trumpam užsidega visi ekrano rodmenys.

Norėdami lazerio spindulio imtuva išjungti, dar kartą paspauskite jjungimo-išjungimo mygtuką 26. Jei apie 10 min nepaspaudžiamas joks lazerio spindulio imtuvo mygtukas, o lazerio spindulio imtuvo zonos 31 10 min nepasiekia lazerio spindulys, kad būtų tausojamos baterijos, lazerio spindulio imtuvas automatiškai išsijungia. Apie išjungimą praneša garsinis signalas.

Vidurinės žymės indikatoriaus nustatymo pasirinkimas

Mygtuku 27 galite nustatyti, kokiu tikslumu lazerio spindulio padétis lazerio spindulio imtuvo zonoje bus parodoma kaip esanti „viduryje“:

• Nustatymas „tikslus“ (ekrane rodmuo f),
• Nustatymas „vidutinis“ (ekrane rodmuo a).

Keičiant tikslumo nustatymą, pasigirsta garsinis signalas.

Jungus lazerio spindulio imtuva, tikslumas visada yra „vidutinis“.

Krypties indikatoriali

Apatinis krypties indikatorius g, vidurinės žymės indikatorius e ir viršutinis krypties indikatorius c (priekinėje ir užpakalinėje lazerio spindulio imtuvo pusėse) rodo einančio lazerio spindulio padėtį lazerio spindulio imtuvo zonoje 31. Apie šią padėtį papildomai gali pranešti ir garsinis signalas (žr. „Garsinis lazerio spindulio pranešimo signalas“, 431 psl.).

Lazerio spindulio imtuvas žemai: jei lazerio spindulys eina per lazerio spindulio imtuvo 31 viršutinę pusę, ekrane atsiranda apatinis krypties indikatorius g.

Jei garsinis signalas yra jjungtas, pasigirsta lêto takto signalas.

Kelkite lazerio spindulio imtuvą j viršų rodyklės kryptimi. Artėjant prie vidurinės žymės 30, rodo-mas tik krypties indikatoriaus g smaigalys.

Lazerio spindulio imtuvas per aukštai: jei lazerio spindulys eina per lazerio spindulio imtuvo zonos 31 apatinę pusę, ekrane atsiranda viršutinis krypties indikatorius c.

Jei garsinis signalas yra jjungtas, pasigirsta greito takto signalas.

Leiskite lazerio spindulio imtuvą žemyn rodyklės kryptimi. Artėjant prie vidurinės žymės 30, rodomas tik krypties indikatoriaus c smaigalys.

Lazerio spindulio imtuvas viduryje: jei lazerio spindulys eina per lazerio spindulio imtuvo zoną 31 vidurinės žymės 30 aukštyje, užsidega vidurinės žymės indikatorius e. Jei garsinis signalas jjungtas, pasigirsta nuolatinis signalas.

Garsinis lazerio spindulio pranešimo signalas

Apie lazerio spindulio padėtį lazerio spindulio imtuvo zonoje 31 gali pranešti garsinis signalas.

Lazerio spindulio imtuvą jjungus, garsinis signalas visada būna išjungtas.

Jjunge garsinį signalą, galite pasirinkti vieną iš dviejų garso stiprumų.

Norėdami garsinį signalą jjungti arba pakeisti, spauskite garsinio signalo mygtuką 28, kol pasirodys norimas garso stiprumas. Pasirinkus vidutinį garso stiprumą, ekrane mirksi garsinio signalo indikatorius d, pasirinkus didelį garso stiprumą, rodmuo dega nuolat, o garsinį signalą išjungus, jis užgęsta.

Rotacinio lazerinio nivelyro automatinis niveliavimas

Apžvalga

Jjungus prietaisą, jis savaime atpažjsta horizontalią arba vertikalią padėtį. Norint pakeisti prietaiso padėtį iš horizontalios į vertikalią ar atvirkščiai, prietaisą reikia išjungti, pastatyti jj naujoje padėtyje ir vėl jjungti.

ljungus prietaisą, jis patikrina horizontalią arba vertikalią padėtį ir savaime išsilygina, jei nuokrypis yra ne didesnis, nei 8 % (±0,8 m/10 m).

Jei matavimo prietaisą jjungus ar pakeitus jo padėtį, jis stovi pasviręs daugiau kaip 8 % stovi pasviręs, automatinio niveliavimo atlikti nebega-lima. Tokiu atveju rotorius sustabdomas, lazeris mirksi, o niveliavimo indikatorius 3 nuolat dega raudonai. Pastatykite prietaisą iš naujo ir palau-kite, kol susiniveliuos. Nepastačius prietaiso į naują padėtį, po 2 min automatiškai bus išjungiamas lazeris, o po 2 h – matavimo prietaisas.

Kai matavimo prietaisas susiniveliuoja, jis nuolat tikrina horizontalia arba vertikalią padėtį.

Pakeitus padėtį, prietaisas automatiškai susiniveliuoja iš naujo. Kad prietaisas nematuotų klaidingai, vykstant niveliavimo operacijai, rotorius sustoja, lazeris mirksi, o niveliavimo indikatorius 3 mirksi žaliai.

Pranešimo apie sutrenkimą funkcija

Matavimo prietaisas turi pranešimo apie sutrenkimą funkcija, kuri, pakeitus matavimo prietaiso padėtį, prietaisą sukrėtus ar vibruojant pagrindui, apsaugo nuo susiniveliavimo pagal pakitusį aukštį ir tuo pačiu – nuo klaidingų aukščio matavimų.

Norėdami pranešimo apie sutrenkimą funkciją jjungti, paspauskite pranešimo apie sutrenkimą mygtuką 2. Pranešimo apie sutrenkimą indikatorius 1 nuolat dega žaliai, o po 30 s pranešimas apie sutrenkimą aktyvuojamas.

Jei, pakitus matavimo prietaiso padėčiai, peržengiamos niveliavimo tikslumo diapazono ribos ar užregistruojamas stiprus sutrenkimas, jjungiamas pranešimas apie sutrenkimą. Sukimasis sustabdomas, lazeris mirksi, niveliavimo indikatorius 3 užgęsta, o pranešimo apie sutrenkimą indikatorius 1 dega raudonai. Esamasis veikimo režimas išsaugomas.

lsijungus pranešimui apie sutrenkimą, paspaus-kite pranešimo apie sutrenkimą mygtuką 2.

Pranešimo apie sutrenkimą funkcija jjungiama iš naujo, o matavimo prietaisas pradeda niveliavimą. Kai matavimo prietaisas susiniveliuoja (niveliavimo indikatorius 3 nuolat dega žaliai), jis pradeda veikti išsaugotu veikimo režimu. Tada atskaitos taške patikrinkite lazerio spindulio aukštį ir, jei reikia, aukštį pakoreguokite. Jei jsijungus pranešimo apie sutrenkimą funkcijai, paspaudus mygtuką 2, prietaisas iš naujo nejjungiamas, po 2 min automatiškai išsijungia lazeris, o po 2 h – matavimo prietaisas.

Norėdami pranešimo apie sutrenkimą funkcija išjungti, pranešimo apie sutrenkimą mygtuką 2 paspauskite vieną kartą, o jei yra įsijungusi pranešimo apie sutrenkimą funkcija (pranešimo apie sutrenkimą indikatorius 1 mirksi raudonai) – du kartus. Pranešimo apie sutrenkimą funkcija išjungus, pranešimo apie sutrenkimą indikatorius 1 užgęsta.

432 | Lietuviškai

Rotacinio lazerinio nivelyro niveliavimo tikslumas

Itaka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra ir ypač tie jos pokyčiai, kurie atsiranda kylant nuo žemės j viršų: jie gali nukreipti lazerio spindulį.

Maždaug 20 m atstumu nuo prietaiso šis nuokrypis jau darosi reikšmingas, o 100 m atstume jis gali padidėti dar du-keturis kartus, lyginant su 20 m atstumu.

Kadangi arti žemės temperatūros sluoksniai ypač ryškūs, esant didesniam nei 20 m atstumui, reikėtų dirbti naudojant trikojj stovą. Prietaisą visada statykite darbo zonos centre.

Prietaiso tikslumo tikrinimas

Be išorinių faktorių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus). Todėl kiekvieną kartą prieš pradėdami dirbti patikrinkite mata- vimo prietaiso tikslumą.

Tam reikės laisvos 20 m ilgio matavimo zonos su tvirtu pagrindu, esančios tarp sienų A ir B. Pastačius prietaisą horizontalioje padėtyje, reikės atlikti 4 persidengiančius matavimus ašyse X ir Y (teigiamoje ir neigiamoje pusėje).

- Pastatykite prietaisą greta sienos A horizontalioje padėtyje ant trikojo stovo 48 (papildoma įranga) arba ant tvirto, lygaus pagrindo ir jjunkite.

A I 20 m B

- Suniveliavę prietaisą, taškiniame režime nukreipkite lazerio spindulj j tašką greta esančioje sienoje A. Ant sienos tiksliai pažymėkite spindulio vidurio tašką 1.

A 180° I B II

• Tada pasukite prietaisą 180° kampu, leiskite jam susiniveliuoti ir tiksliai pažymėkite spindulio vidurio tašką II priešais esančioje sienoje B.
• Po to, nesukiodami prietaiso, perkelkite jj prie sienos B, jjunkite ir leiskite jam susiniveliuoti.

A I B II

- Prietaiso aukšti sureguliuokite (panaudodami stovą ar padėdami ką nors po prietaisu) taip, kad lazerio spindulio centras būtų tiksliai tame pat ant sienos B pažymėtame taške II.

A III d I 180° B II

• Pasukite matavimo prietaisą 180°, nepakeis-dami aukščio. Palaukite, kol jis susiniveliuos, ir ant sienos A pažymėkite lazerio spindulio taško vidurį (taškas III). Atkreipkite dėmesį, kad taškas III virš ar po tašku I būtų kaip galima statmeniau.
• Skirtumas d tarp abiejų pažymėtų taškų I ir III sienoje A ir parodys tikrają prietaiso paklaidą matuotoje ašyje.

Šią matavimo procedūrą pakartokite kitose trijose ašyse, kaskart pasukdami prietaisą 90° kampu.

Esant matavimo atstumui 2 x 20 m = 40 m, maksimalus leistinas nuokrypis yra: 40 m x ±0,1 mm/m = ±4 mm.

Kiekvieno atskiro iš keturių matavimų skirtumas d tarp taškų I ir III turi būti ne didesnis kaip 4 mm.

Jei leistinų tolerancijų ribos bent viename iš keturių matavimų yra peržengiamos, prietaisą reikia pristatyti patikrinimui Bosch remonto tarnybos dirbtuvėse.

Patarimai dirbantiems su rotaciniu lazeriniu nivelyru

- Darant atžymas reikia žyméti lazerio spin Dulio fokusuojamo taško centra. Spindulio skersmuo kinta priklausomai nuo atstumo.

Akiniai lazeriui matyti (pap. jranga)

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi raudoną lazerio spindulj.

▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokių būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Darbas su nuotolinio valdymo pulteliu (pap. iranga)

Spaudant valdymo mygtukus gali pasikeisti prietaiso padëtis, ir tuomet spindulys trumpam nustos suktis. Šio efekto galima išvengti naudojant nuotolinio valdymo pultelj 46.

Nuotolinio valdymo pultelio imtuvo Ięśiai 7 yra trijose matavimo prietaiso pusėse, vienas iš jų – virš valdymo srities priekinėje pusėje.

Naudojimas su trikoju stovu (pap. jranga)

Matavimo prietaisas yra su 5/8" jungtimi tvirtinti prie stovo, prietaisą naudojant horizontaliuoju režimu, ant stovo. Matavimo prietaiso jungtį, skirtą prietaisui prie stovo tvirtinti 18, įstatykite ant stovo 5/8" sriegio ir tvirtai užveržkite stovo fiksuojamuoju varžtu.

Naudojant trikojj stovą 48 su milimetrine skale ant išstumiamos konsolės, aukščio pokyčius galima nustatyti tiesiogiai.

Darbas su sieniniu laikikliu (pap. įranga) (žiūr. pav. C)

Matavimo prietaisą taip pat galima pritvirtinti prie sieninio laikiklio 43. Su sieniniu laikikliu matavimo prietaisą galima naudoti horizontaliuoju režimu bet kokiame aukštyje. Naudojant vertikaliuoju režimu, galima tvirtinti prie stovo 48 su 5/8" sriegiu.

Darbas su lubu matavimo lentele (žiūr. pav. C)

Lubų matavimo lentelę 45 galima naudoti, pvz., pakabinamųjų lubų aukščiui nesudėtingai išlyginti. Lubų matavimo lentelę magnetiniu laikikliu pritvirtinkite, pvz., prie sijos.

Atspindinti lubų matavimo lentelės pusė pagerina lazerio spindulio matomuma, esant nepalankioms sąlygoms, o per permatoma dalį lazerio spindulį galima matyti ir iš užpakalinės pusės.

Naudojant matavimo lentelę 44, lazerio spindulį galima perkelti ant grindų arba ant sienos ir pažymėti aukščio atžymas.

Naudojant kvadratinj nulinj laukelj ir skalę, galima išmatuoti nuokrypj nuo pageidaujamo aukščio ir pažymėti jj kitose vietose. Tuomet nereikia tiksliai sureguliuoti prietaiso norimame perkelti aukštyje.

Matavimo lentelė 44 yra padengta šviesą atspindinčia danga, kad pagerintų lazerio spindulio matomumą didesniame nuotolyje ar esant stipriai saulės šviesai. Ryškumo padidėjimo efektas yra pastebimas tiktai žiūrint nuo prietaiso pusės, todėl žvilgsnį j matavimo lentelę nukreipkite išilgai lazerio spindulio.

Darbas su matuokle (pap. jranga) (žiūr. pav. J)

Lygumui patikrinti ar nuolydžiui nustatyti kartu su lazerio spindulio imtuvu patartina naudoti matuoklę 38.

0+50 0 0-50 X

Ant matuoklės 38 paviršiaus viršuje yra nupiešta santykinė milimetrinė skalė (±50 cm). Nulinį aukštį (90 iki 210 cm) galima pasirinkti ties apačioje esančia ištraukiama matuoklės dalimi. Tuomet galima iš karto pamatyti nukrypimus nuo nustatyto atskaitos taško.

Ties vidurine žyme 30 lazerio spindulio imtuvo dešinėje ir kairėje galite pažymėti lazerio spindulio aukštį, jei jis eina per lazerio spindulio imtuvo zonos 31 vidurį. Vidurinė žymė yra 45 mm nuo lazerio spindulio imtuvo viršutinio krašto.

Gulsčiuko indikatoriaus išlyginimas

Gulsčiuku 25 lazerio spindulio imtuvą galite išlyginti vertikaliai (statmenai). Kreivai padėjus lazerio spindulio imtuvą, gaunami klaidingi matavimo rezultatai.

Tvirtinimas laikikliu (žiūr. pav. A)

Naudodamiesi laikikliu 40 lazerio spindulio imtuvą galite pritvirtinti ne tik prie lazerinio nivelyro matuoklės 38 (papildoma jranga), bet ir prie kitų iki 65 mm pločio pagalbinių priemonių.

Tvirtai jsukite laikiklj 40 tvirtinamuoju varžtu 39 i jtvarą 33, esantį užpakalinėje lazerio spindulio imtuvo pusėje.

Atlaisvinkite fiksuojantį varžtą 36, perstumkite ant matuoklės 38 pritvirtintą universalų laikiklj ir vėl užveržkite varžtą 36.

Gulsčiuku 41 laikiklj 40 galite išlyginti horizontaliai.

Viršutinė laikiklio briauna 37 yra tame pačiame aukštyje, kaip ir vidurinė žymė 30, ir gali būti naudojama lazerio spindulio padėčiai žymėti.

Tvirtinimas prie magneto (žiūr. pav. B)

Jei lazerio spindulio imtuvo stabiliai pritvirtinti nebūtina, jī, atsuktą priekiu, galite pakabinti prie plieninio paviršiaus, naudodamiesi magnetine plokštele 29.

Naudojimo pavyzdžiai

Aukščių perkėlimas ir patikrinimas (žiūr. pav. D)

Pastatykite nivelyra horizontalioje padetyje ant tvirto pagrindo arba pritvirtinkite prie trikojo stovo 48 (papildoma jranga).

Darbas su stovu: nukreipkite lazerio spindulj norimame aukštyje. Perkelkite arba patikrinkite aukštį nusitaikymo vietoje.

Darbas be stovo: naudodamiesi matuokle 44 nustatykite aukščių skirtumą tarp lazerio spin- dulio ir aukščio atskaitos taške. Perkelkite arba patikrinkite išmatuotą aukščių skirtumą nusitaikymo vietoje.

Statmeno vertikalaus lazerio spindulio išlygini-mas lygiagrečiai ir stačiojo kampo nustatymas (žiūr. pav. E)

Jei reikia pažymėti statuji kampa ar išlyginti pertvarines sienas, lotavimo spindulys 9 yra nukreipiamas lygiagrečiai, t.y. vienodu atstumu nuo atskaitos linijos (pvz., sienos, siūlės ir pan.).

Pastatykite prietaisą vertikalioje padėtyje ir taip jį nukreipkite, kad lazerio spindulys būtų nuk-reiptas beveik lygiagrečiai atskaitos linijai.

Kad nustatytumėte tikslią padėtį, išmatuokite atstumą tarp vertikalaus lazerio spindulio ir atskaitos linijos tiesiai prie matavimo prietaiso, naudodamiesi matavimo lentele 44. Dar kartą išmatuokite atstumą tarp vertikalaus lazerio spindulio ir atskaitos linijos kaip galima didesniu atstumu nuo matavimo prietaiso. Vertikalų lazerio spindulį nukreipkite taip, kad nuo jo iki atskaitos linijos būtų toks pat atstumas, kaip ir matuojant tiesiai prie matavimo prietaiso.

Statųjį kampa vertikalaus lazerio spindulio atžvilgiu 9 parodys kintamas lazerio spindulys 6.

Vertikalės ir vertikalios plokštumos parodymas (žiūr. pav. F)

Kad būty parodyta vertikalė ar vertikali plokštuma, pastatykite matavimo prietaisą vertikalioje padėtyje. Jei vertikali plokštuma turi eiti stačiu kampu atskaitos linijos atžvilgiu (pvz., sienos), tai nukreipkite vertikalų lazerio spindulį 9 pagal šią atskaitos liniją.

Vertikalę rodo kintamas lazerio spindulys 6.

Esant palankioms šviesos sąlygoms (tamsiai aplinkai) ir jei reikia matuoti nedideliu atstumu, galite dirbti be lazerio spindulio imtuvo. Kad geriau matytumėte lazerio spindulį, pasirinkite arba linijinį režimą, arba taškinį režimą ir pasukite ranka rotacinę galvutę 10 į nusitaikymo vietą.

Esant nepalankioms šviesos sąlygoms (šviesi aplinka, tiesioginiai saulės spinduliai) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio spindulį, naudokite lazerio spin- dulio imtuvą. Dirbdami su lazerio spindulio imtuvu pasirinkite rotacinį režimą ir didžiausią sukimosi greitį.

Matavimas dideliu atstumu (žiūr. pav. I)

Matuojant dideliu atstumu lazerio spinduliui surasti reikia naudoti lazerio spindulio imtuvą. Kad sumażintumėte trikdžių įtaką, matavimo prietaisą visada pastatykite darbinio paviršiaus viduryje ir pritvirtinkite ant stovo.

Darbas lauke (žiūr. pav. J)

Dirbant lauke visada reikia naudoti lazerio spin- dulio imtuvą.

Kai pagrindas néra stabilus, matavimo prietaisą pritvirtinkite ant stovo 48. Ijunkite pranešimo apie sutrenkimą funkciją, kad sujudėjus pagrindui ar sukrėtus matavimo prietaisą išvengtumėte klaidingų matavimų.

436 | Lietuviškai

Indikatoriaus rodmenų apžvalga

	Lazerio spindulys	Lazerio spin- dulys sukasi*	žalias raudo- nas	žalias raudo- nas
Matavimo prietaiso jjungimas(1 s automatinis testas) ●	●		●
Susiniveliavimas 2x/s ○ 2x/s
Matavimo prietaisas suniveliuo- tas/paruoštas darbui ● ● ●
Peržengtos savaiminio išsilyginimo diapazono ribos 2x/s ○	●
Pranešimo apie sutrenkimą funkcija aktyvuota ●
Pranešimo apie sutrenkimą funkcija jjungta 2x/s ○ 2x/s
Baterijos įtampa ≤ 2 h ve i k i m u i 2 x / s
Išsikrovusi baterija ○ ○	●
		* linijiniame ir rotaciniame režime
		2x/s	Mirksėjimo dažnis (dukart per sekundę)
		●	Nuolatos veikia
		○	Funkcija neveikia

Priežiūra ir servisas

Priežiūra ir valymas

Rotacinj lazerinj nivelyra, kroviklj ir lazerio spin- dulio imtuvą visada laikykite švarius.

Rotacinio lazerinio nivelyro, kroviklio ir lazerio spindulio imtuvo nepanardinkite j vandenj ar kitokj skystj.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir skiediklių.

Rotacinį lazerinį nivelyra, o ypač lazerio spin- dulio išėjimo angos paviršių, reguliariai valykite ir stebėkite, kad ant jo neliktų pūkelių.

Jei, nepaisant kruopščios gamybos ir patikrini-mo, rotacinis lazerinis nivelyras, kroviklis ar lazerio spindulio imtuvas sugestų, jų remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Siunčiant užklausimą ar užsakant atsargines dalis prašome būtinai nurodyti rotacinio lazerinio nivelyro, kroviklio ar lazerio spindulio imtuvo dešimtženklį numerį, esantį firminėje lentelėje.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Sunaikinimas

Rotacinis lazerinis nivelyras, kroviklis, lazerio spindulio imtuvas, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Tik ES šalims:

Nemeskite rotacinio lazerinio nivelyro, kroviklio ir lazerio spindulio imtuvo j buitinių atliekų konteinerius!

Pagal ES Direktyvą 2002/96/EB dėl naudotų elektrinių ir elektro-

ninių prietaisų utilizavimo ir pagal vietinius šalies įstatymus naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami arba perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai/baterijos:

Ni-MH: nikelio-metalo hidridas

Nemeskite akumuliatorių ir baterijų į buitinių atliekų konteinerius, ugnį ar vandenį. Akumuliatoriai ir baterijos turi būti surenkami ir perdirbami arba sunaikinami nekenksmingų aplinkai būdu.

Tik ES šalims:

Susidėvėje akumuliatoriai ir akumuliatoriai su defektais turi būti perdirbti pagal Direktyvos 91/157/EEB reikalavimus.

Galimi pakeitimai.

438 | 日本語

安全上のご注意

ローテーションレーザー
