BEDIENUNGSANLEITUNG G40T5 GREENWORKS

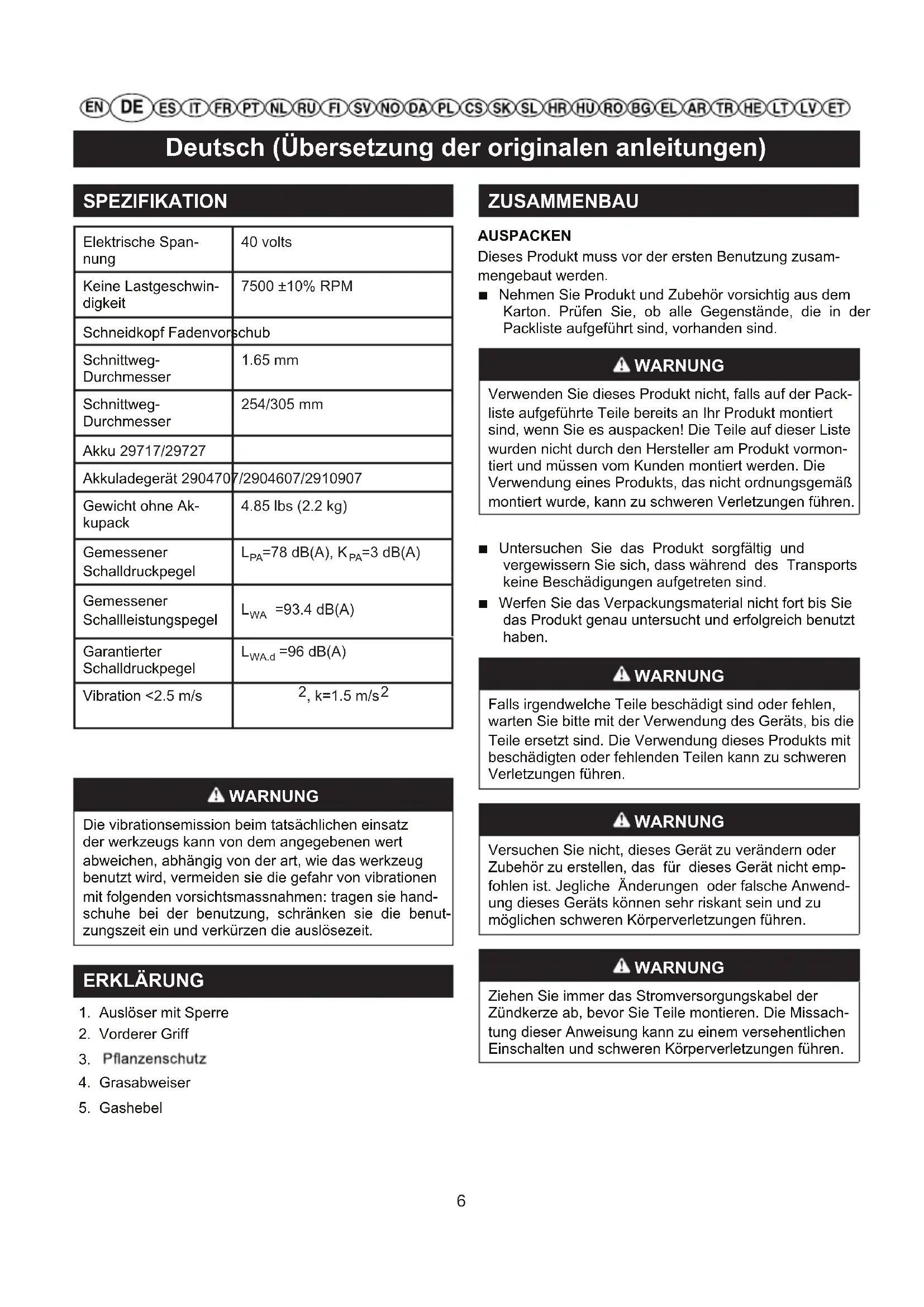

Schnittweg- Durchmesser 254/305 mm Akku 29717/29727 Akkuladegerät 2904707/2904607/2910907 Gewicht ohne Ak- kupack

Gemessener Schalldruckpegel

=3 dB(A) Garantierter Schalldruckpegel

WARNUNG Die vibrationsemission beim tatsächlichen einsatz der werkzeugs kann von dem angegebenen wert abweichen, abhängig von der art, wie das werkzeug benutzt wird, vermeiden sie die gefahr von vibrationen mit folgenden vorsichtsmassnahmen: tragen sie hand- schuhe bei der benutzung, schränken sie die benut- zungszeit ein und verkürzen die auslösezeit. ERKLÄRUNG

1. Auslöser mit Sperre

ZUSAMMENBAU AUSPACKEN Dieses Produkt muss vor der ersten Benutzung zusam- mengebaut werden. ■ Nehmen Sie Produkt und Zubehör vorsichtig aus dem Karton. Prüfen Sie, ob alle Gegenstände, die in der Packliste aufgeführt sind, vorhanden sind. WARNUNG Verwenden Sie dieses Produkt nicht, falls auf der Pack- liste aufgeführte Teile bereits an Ihr Produkt montiert sind, wenn Sie es auspacken! Die Teile auf dieser Liste wurden nicht durch den Hersteller am Produkt vormon- tiert und müssen vom Kunden montiert werden. Die Verwendung eines Produkts, das nicht ordnungsgemäß montiert wurde, kann zu schweren Verletzungen führen. ■ Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind. ■ Werfen Sie das Verpackungsmaterial nicht fort bis Sie das Produkt genau untersucht und erfolgreich benutzt haben. WARNUNG Falls irgendwelche Teile beschädigt sind oder fehlen, warten Sie bitte mit der Verwendung des Geräts, bis die Teile ersetzt sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht emp- fohlen ist. Jegliche Änderungen oder falsche Anwend- ung dieses Geräts können sehr riskant sein und zu möglichen schweren Körperverletzungen führen. WARNUNG Ziehen Sie immer das Stromversorgungskabel der Zündkerze ab, bevor Sie Teile montieren. Die Missach- tung dieser Anweisung kann zu einem versehentlichen Einschalten und schweren Körperverletzungen führen.

Gemessener Schallleistungspegel

=93.4 dB(A)Deutsch (Übersetzung der originalen anleitungen)

BEFESTIGUNG DES KANTENANSCHLAGS

Siehe Abbildung 2. Der Kantenanschlag kann den Schneidbereich des Schneidfadens einschränken und die Gefahr von Beschädigung durch den sich drehenden Schneidfaden Deutsch (Übersetzung der originalen anleitungen) Drücken Sie zur Benutzung des Kantenanschlags den Kantenanschlag in den Trimmerkopf.

ANBRINGUNG DES GRASABLENKERS

Siehe Abbildung 3. WARNUNG Die am Grasabweiser angebrachte Fadenschnei- deklinge ist scharf. Vermeiden Sie Kontak mit der Klinge. Ein Kontakt kann zu schweren Verletzungen führen! Den Batterie-Satz entfernen. Kehren Sie den Grastrimmer/Kantenschneider um, damit Sie den Trimmerkopf erreichen können. Schieben Sie die Schutzabdeckung (1) in die Schlitze am Schneidkopf. Richten Sie das Loch der Schutzabdeckung mit dem Schraubenloch an dem Trimmerkopf aus. Drehen Sie die Schraube in den Trimmerkopf und ziehen die Schutzabdeckung fest.. WARNUNG Auch wenn Sie Ihr Gerät gut kennen, ist bei der Ver- wendung höchste Vorsicht geboten. Wenn Sie nur für einen kurzen Moment unvorsichtig sind, können schwere Verletzungen entstehen. WARNUNG Tragen Sie bei der Verwendung eines elektrischen Werkzeugs stets eine Schutzbrille mit Seitenschutz. Die Missachtung dieses Hinweises kann dazu führen, dass Gegenstände in Ihre Augen geschleudert werden und zu schweren Verletzungen führen. WARNUNG Verwenden Sie niemals Klingen, hämmernde Geräte, Drähte oder Seile an diesem Produkt. Verwenden Sie keine Aufsätze oder Zubehör, das nicht vom h ersteller dieses Geräts empfohlen wird. Der Gebrauch von nicht empfohlenen Aufsätzen oder Zubehör kann zu schweren Körperverletzungen führen. ANBRINGEN DES HALTEGRIFFS Siehe Abbildung 4. Enden des Haltegriffs leicht auseinanderziehen und den Griff auf den Schaft schieben, bis er einrastet. Haltegriff in Pfeilrichtung schwenken und in der gewünschten Position fixieren. Schraube durch die Schraubenlöcher schieben. Flügelmutter aufschrauben und fest anziehen. ANPASSEN DER STANGENLÄNGE (Siehe Abbildung 5) Die Länge der Stange kann gemäß Größe und Reichweite des Benutzers angepasst werden. Akku entfernen. Stange gut festhalten. Verriegelungstaste (1) herunterdrücken und in dieser Position gedrückt halten. Den Startgriff (2) in die gewünschte Position ziehen oder schieben. Verriegelungstaste (1) loslassen. Startgriff (2) vor- und zurückbewegen, bis er einrastet. INBETRIEBNAHME Halten Sie den Trimmer mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff fest. Halten Sie das Gerät während des Betriebs gut fest. Der Trimmer sollte in einer komfortablen Position gehalten werden, d bei sollte der hintere Griff sich etwa in Hüfthöhe benden. Schneiden Sie hohes Gras von oben nach unten.Dadurc wird verhindert, dass Gras sich um das Schaftgehäuse und den Fadenkopf wickelt, was zu einer Beschädigung aufgrund von Überhitzung führen könnte. Falls sich Gras um den Fadenkopf wickelt. TAKKUPACK EINSETZEN Siehe Abbildung 6. Setzen Sie den Akku in den Trimmer ein. Richten Sie den Steg des Akkus auf die Furche im Akkuanschluss aus. Lassen Sie die Lasche an der Unterseite des Akkus einrasten und vergewissern Sie sich vor Beginn des Betriebs, dass der Akku sicher im Gerät sitzt. AKKUPACK ENTFERNEN Siehe Abbildung 6. Lassen Sie den Auslöser und den Sperrknopf los, um den Trimmer zu stoppen. Drücken Sie die An/Aus Schalter, um den Trimmer auszuschalten. Drücken Sie den Knopf für die Akkulasche an der Deutsch (Übersetzung der originalen anleitungen) Unterseite des Akkus und halten Sie ihn gedrückt. 7Deutsch (Übersetzung der originalen anleitungen) ■ Entnehmen Sie den Akku aus dem Trimmer

STARTEN/STOPPEN DES TRIMMERS

Siehe Abbildung 6. ■ Um den Rasentrimmer zu starten, die Sicherheitsverriegelungstaste (1) gedrückt halten und den Startgriff (2) drücken. ■ Um den Trimmer anzuhalten, den Startgriff loslassen. WARNUNG Lärm. Ein gewisser Lärm von der Maschine ist unver- meidlich.Laute Arbeiten sind nur zu gewissen Zeiten erlaubt. Halten Sie Ruhezeiten ein und beschränken die Arbeitszeit auf ein Minimum. Für persönlichen Schutz und dem Schutz von anderen Arbeitern in der Nähe, muss ein entsprechender Gehörschutz getragen werden; Vibration. Tragen Sie immer Sicherheits- und Anti- Vi- brationshandschuhe.Übermäßige Vibrationen können

ursachen.Wenn Sie während der Benutzung der Mas- chine ein unangenehmes Gefühl erleben oder die Haut Ihrer Hände sich verfärbt, hören Sie auf zu arbeiten. regelmäßige Benutzer sollten den Zustand ihrer Hände und Finger aufmerksam beobachten. WARNUNG Halten Sie den Trimmer jederzeit vom Körper fern und auf Abstand. Jeder Kontakt mit dem Trimmerschneidkopf,während dieser sich im Betrieb TIPPS ZUM SCHNEIDEN Siehe Abbildung 7. ■ Halten Sie die Motorsense geneigt auf den zu schneidenden Bereich zu. So erhalten Sie die besten Schnittresultate. ■ TDer Trimmer schneidet besser, wenn er von links nach rechts über den Schnittbereich geführt wird; er ist weniger effektiv, wenn er von rechts nach links geführt wird. ■ Lassen Sie die Fadenspitze schneiden. Zwingen Sie den Fadenkopf nicht in ungeschnittenes Gras. ■ Fadenverschleiß und evtl. selbst ein Brechen des Fadens. Stein- und Ziegelmauern, Randsteine und Holz können zu einem sehr schnellen Verschleiß des Fadens führen. ■ Vermeiden Sie Bäume und Sträucher. Baumrinde, Holzverzierungen,Außenwandverkleidungen und Zaunpfosten können leicht durch den Faden beschädigt werden.

VORSCHIEBEN DES FADENS

Während der Trimmer in Betrieb ist, wird der Schneidfaden abgenutzt und wird kürzer. Dieser Trimmer ist mit einem Fadenvorschub mit Stoßknopf ausgestattet, wodurch der Faden verlängert wird, wenn der Fadenkopf im Betrieb auf den Boden geklopft wird. Der Fadenabschneider kürzt den Faden, um einen genauen Schneidpfad zu erhalten. LFADENABSCHNEIDER Der Trimmer verfügt über einen Fadenabschneider am Grasabweiser. Um optimale Schnittergebnisse zu erzielen, schieben Sie den Faden vor, bis dieser durch den Fadenabschneider auf die richtige Länge zugeschnitten wird. Schieben Sie jed es Mal Faden nach, wenn Sie hören, dass der Motor schneller als normal läuft, oder wenn sich die Schnittleistung verschlechtert. Hierdurch bleibt eine optimale Leistung erhalten und der Faden wird lang genug gehalten, um ihn ordnungsgemäß nach zu schieben.

RASENTRIMMER IN EINEN KANTENSCHNEIDER VER-

WANDELN Siehe Abbildung 8. ■ Akku entfernen. ■ Verriegelungstaste (1) herunterdrücken und in dieser Position halten. ■ Startgriff (2) um 90° drehen, bis er einrastet. ■ Verriegelungstaste (1) loslassen. WARNUNG Bei einem Austausch von Teilen dürfen nur Originaler- satzteile verwendet werden. Die Verwendung von an- deren Teilen kann zu einer Gefährdung führen oder Ihr Gerät beschädigen. WARNUNG Entfernen Sie zur Vermeidung schwerer Verletzungen bei der Reinigung oder der Durchführung anderer War- tungsarbeiten immer erst den Akku aus dem Werkzeug.

ALLGEMEINE WARTUNG UND PFLEGE

Produkt auf beschädigte, fehlende oder lockere Teile, wie Schrauben, Muttern, Bolzen, Abdeckungen usw. Ziehen Sie alle Befestigungen und Abdeckungen fest und benut- 8Deutsch (Übersetzung der originalen anleitungen) zen Sie das Produkt nicht, bis alle fehlenden oder beschä- digten Teile wurden. Verwenden Sie zur Reinigung von Plastikteilen keine Lö- sungsmittel. Die meisten Plastikarten können durch ver- schiedene.Arten kommerzieller Lösungsmittel beschädigt werden. Verwenden Sie zum Entfernen von Verschmutzungen,Staub, Öl, Schmiermitteln usw. ein sau- beres Tuch. WARNUNG Lassen Sie niemals Bremsüssigkeiten, Benzin Produkte auf Erdölbasis usw. mit Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, schwächen oder zerstören, was zu schweren Verletzun- gen führen kann. Nur die in der Stückliste aufgeführten Teile sind zur Repa- ratur oder den Austausch durch den Kunden vorgesehen. Alle anderen Teile müssen durch den autorisierten Kun- dendienst ausgetauscht werden. WARNUNG Entfernen Sie zur Vermeidung schwerer Verletzungen bei der Reinigung oder der Durchführung anderer War- tungsarbeiten immer erst den Akku aus dem Werkzeug. AUSTAUSCH DER SPULE Siehe Abbildung 9. Verwenden Sie ausschließlich Monofilamentfaden mit ei- nem Durchmesser von 2mm. Entfernen Sie den Akku. Drücken Sie die beiden Laschen an der Seite des Spulendeckels. Ziehen Sie die Spulenhalterung zum herausnehmen nach oben Nehmen Sie die alte Spule heraus, Achten Sie beim Einsetzen der neuen Spule darauf, dass der Faden sich im Schlitz der neuen Spule befindet. Vergewissern Sie sich, dass das Ende des Fadens etwa 15cm aus dem Schlitz herausgeführt ist.. Setzen Sie die neue Spule so ein, dass der Faden und der Schlitz auf die Öse im Fadenkopf ausgerichtet sind. Führen Sie den Faden durch die Öse. Setzen Sie die Spulenhalterung wieder ein, indem Sie die Laschen in die Schlitze drücken bis die Spulenhalterung einrastet.. AUSTAUSCHEN DES FADENS Siehe Abbildung 10. Entnehmen Sie die Spule aus dem Fadenkopf. HINWEIS: Entfernen Sie alten Faden, der sich moglicherwise noch auf der Spule befindet. Schneiden Sie zwei Fäden ab, beide ungefähr 3 m lang. Stecken Sie einen Faden in das Ankerloch in dem oberen Teil der Spule, während der andere Faden in das Ankerloch des unteren Teils der Spule gesteckt wird. Wickeln Sie die Fäden im Uhrzeigersinn um die Spule, wie durch die Pfeile auf der Spule angezeigt Schneidfäden in die Führungsnuten legen. Spulenschutzabdeckung an der Spule befestigen. Stellen Sie sicher, dass das Ende des Schneidfadens aus den Nuten der Spulenschutzabdeckung herausgezogen ist. Feder mit dem schmalen Ende nach oben zeigend in den Schneidkopf einsetzen. Die Spule in den Schneidkopf einsetzen. Die Enden der Fäden durch die Schneidfaden-Austrittslöcher in den Seiten des Schneidkopfes stecken. Die Abdeckung wieder auf dem Schneidkopf anbringen. Abdeckung drücken, bis sie einrastet.

LAGERUNG DES TRIMMERS

Entfernen Sie vor der Einlagerung den Akku aus dem Trimmer. Lagern Sie ihn an einem für Kinder unzugänglichem Ort. Von Korrosionsmitteln, wie Gartenchemikalien und Streusalz, fernhalten. Halten Sie einen nicht verwendeten Akku von Büroklammern, Münzen, Schlüsseln,Schrauben, Nägeln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen können. Der Kurzschluss der Kontakte des Akkus Verbrennungen oder Brände auslösen kann Lagern Sie den Akku trocken und bei einer Temperatur von weniger als 27°C. Ziehen Sie den Netzstecker Ihres Geräts ab oder nehmen Sie den Akku aus dem Gerät, bevor Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät aufräumen. Dadurch vermeiden Sie das Risiko, dass Ihr Gerät eingeschaltet wird. unbeabsichtigt. Sichern Sie den Trimmer beim Transport, um Beschädigung und Verletzungen zu verhindern. Reinigen Sie das Gerät vor der Lagerung und benutzen Sie Abdeckungen an Schneidaufsätzen mit Messern. Benutzen Sie eine Abdeckung mir Metallmesser während Transport und Lagerung. UMWELTSCHUTZ Der Umweltschutz muss ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und 9Deutsch (Übersetzung der originalen anleitungen) FEHLERBEHEBUNG

PROBLEM POSSIBLE CAUSE LÖSUNG

Faden wird bei Verwendung des Ko fes mit automatischem Vorschub nicht vorgeschoben. Der Faden ist verklebt. Mit Silkonspray ölen. Nicht genügend Faden auf der Spule. Montieren Sie mehr Faden. Siehe dazu den Abschnitt über die Erse zung des Fadens in dieser Bedie ungsanleitung. Faden ist abgenutzt und zu kurz. Ziehen Sie am Faden während Sie den Knopf drücken. Der Faden ist um die Spule ver- wickelt. Entfernen Sie den Faden von der Spule und wickeln Sie in auf. Siehe dazu Abschnitt über die Ersetzung des Fadens in dieser Bedienungsan- leitung. Gras wickelt sich um das Schaftge- häuse und den Fadenkopf. Hohes Gras wird zu nah am Boden geschnitten. Schneiden Sie hohes Gras von oben nach unten, um ein Verwickeln zu vermeiden. Gerät startet nicht. Akku ist nicht eingerastet. Zum Einrasten des Akkupacks sicher- stellen, dass die Laschen an den Seiten des Akkupacks eingerastet sind. Akku ist nicht eingerastet. Akkupack gemäß der mit Ihrem Mod- ell mitgelieferten Anleitung auaden. Stoffe sorgt. Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste. Bei Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an einen Wertstoffhof übergeben werden. unserer Umgebung. Vermeiden Sie es, ein Störelement Ihrer Nachbarschaft darzustellen. Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Filter, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen. Diese Stoffe dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zum Wertstoffhof gebracht werden, der für die Wiederverwendung der 10Español (Traducción de las instrucciones originales) ESPECIFICACIONES Voltage 40 volts Velocidad en vacío 7500 ±10% RPM Cabezal de corte Alimentación mediante golpes Diámetro de corte de línea

1. Normaler Abnutzung.

2. Routinewartungen oder Einstellungen.

3. Durch falsche Handhabung/Missbrauch/Fehlanwendung oder

Vernachlässigung verursachte Schäden.

4. Überhitzung aufgrund von fehlender Wartung.

5. Schäden aufgrund von durch fehlende Wartung lockeren/gelösten

Anschlüssen/Befestigungen.

6. Durch Reinigung mit Wasser verursachte Schäden.

7. Maschinen die nicht von einem autorisierten Greenworks

Kundendienst gewartet oder repariert wurden.

8. Maschinen die falsch montiert oder eingestellt wurden.

9. Schäden aufgrund falscher Benutzung der Maschine.

10. Schäden aufgrund von falscher Wintereinlagerung

(Hochdruckreiniger).

11. Elemente die als Verschleißteile betrachtet werden sind

normalerweise nicht von dieser Garantie abgedeckt, einschließlich, aber nicht beschränkt auf:

• Klingen und Klingeneinheiten

• Spannfutter und Werkzeughalter

12. Bestimmte Produkte können Teile wie Motoren, Getriebe von

anderen Herstellern enthalten, diese Elemente unterliegen der entsprechenden Herstellergarantie, außer in Fällen wo Greenworks Tools Europe GmbH zustimmt Ansprüche außerhalb der genannten Herstellergarantiefrist zu akzeptieren.

13. Gebrauchte Waren sind nicht von dieser Garantie abgedeckt.

14. Die Montage von Ersatzteilen oder zusätzlichen Teilen die nicht von

Greenworks Tools Europe GmbH geliefert oder zugelassen sind. Garantie Für einen Gewährleistungsanspruch auf ein Produkt unter dieser Garantie ist ein Original-Kaufbeleg erforderlich. Kreditkartenauszüge sind als Kaufbeleg ausreichend. Im Falle eines Garantiefalls sollte der Kunde das Produkt zuerst mit dem Kaufbeleg zu ein Einkaufsort bringen. Die Maschine wird an unsere zentrale Serviceeinrichtung gesendet und dort überprüft. Wenn die Maschine fehlerhaft ist, wird sie repariert und kostenfrei an die Kundenadresse gesendet. Maschinen die für unter 100 € einschließlich Mahrwertsteuer verkauft werden, werden generell ersetzt. Wenn die zentrale Serviceeinrichtung feststellt, dass die Maschine nicht ursächlich für den Fehler ist, wird der Kunde informiert, dass er die Kosten der Reparatur zu tragen hat. Änderungen dieser Garantie sind vorbehalten, um neue Produkte einzubeziehen. Eine Kopie der aktuellen Garantie ist verfügbar auf www.greenworkstools.eu.Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

EC KONFORMITÄTSERKLÄRUNG

Grass Trimmer Measured sound power level 93.4 dB(A) Guaranteed sound power level 96 dB(A) Conformity assessment method to Annex VI/ Directive 2000/14/EC Place, date: Changzhou, 14/12/2016 Signature: Ted Qu Haichao Quality Director Hersteller: Changzhou Globe Tools Co., Ltd. Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China Name und Adresse der Person, die autorisiert ist, die technische Akte zusammenzustellen: Name: Peter Söderström Adresse: Hjortronvägen 3, 555 93 Jönköping, Sweden Name des Erstellers der technischen Datei : Hiermit erklären wir, dass das Produkt Kategorie: 40 V Trimmer Mit Frontseitig Modell: 2105407 Seriennummer: siehe Produkt-Leistungsschild Baujahr: siehe Produkt-Leistungsschild ■ stimmt mit den entsprechenden Bestimmungen der Maschinenrichtlinie 2006/42/EC, EMV-Richtlinie 2014/30/EU, 2000/14/EC (Geräuschemissionen durch Geräte im Außeneinsatz) und weiterhin erklären wir, dass die folgenden (Teile/Bestimmungen aus) europäischen harmonisierten Normen verwendet wurden EN 60335-1; EN 50636-2-91; EN 55014-1; EN 55014-2
