GEBRUIKSAANWIJZING G40T5 GREENWORKS

Nederland (Vertaling van de originele instructies)

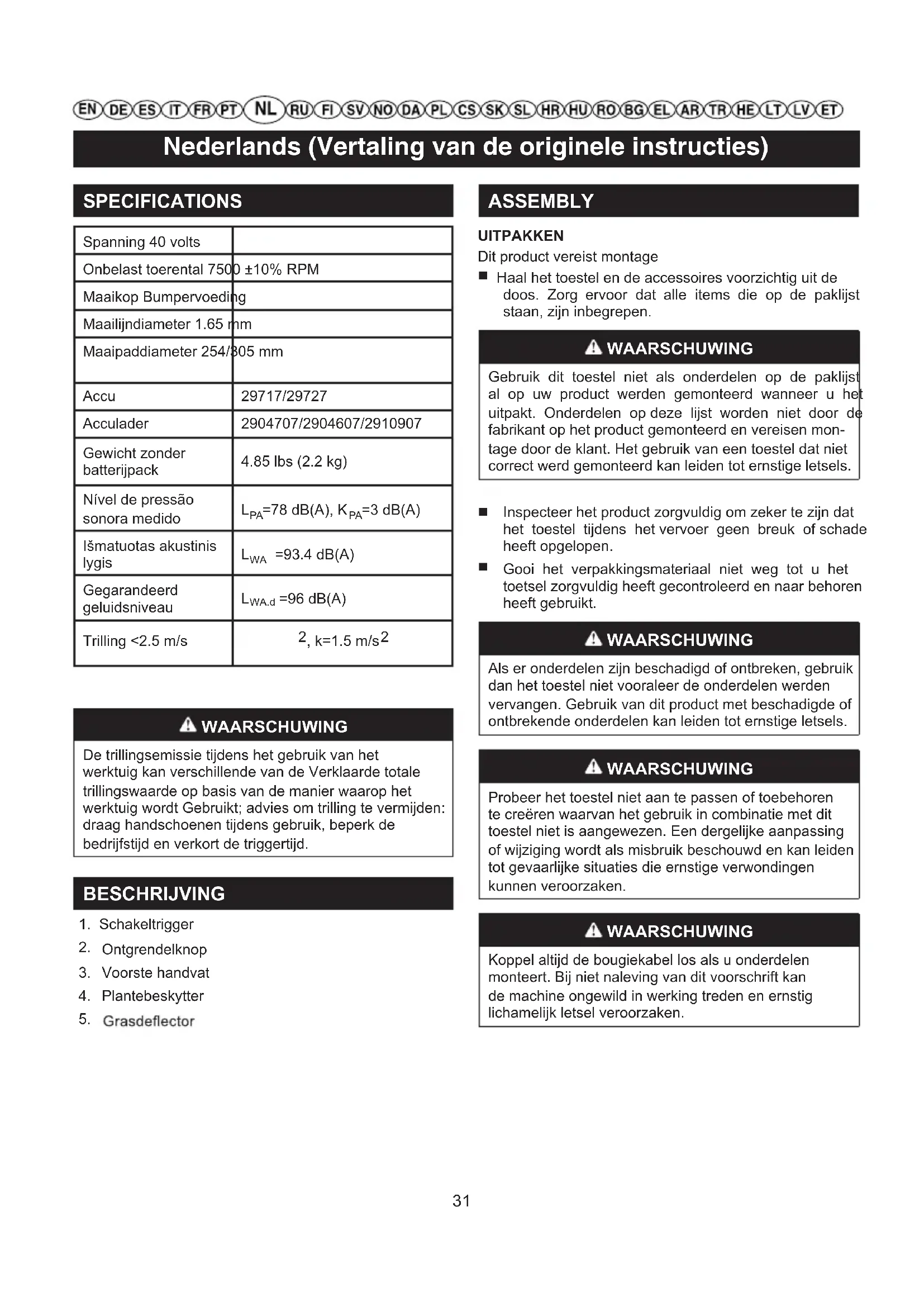

SPECIFICATIONS

Spanning 40 volts
Onbelast toerental 7500 ±10% RPM
Maaikop Bumpervoeding
Maailijndiameter 1.65 mm
Maaipaddiameter 254/305 mm
Accu	29717/29727
Acculader	2904707/2904607/2910907
Gewicht zonder batterijpack	4.85 lbs (2.2 kg)
Nivel de pressão sonora medido	LPA=78 dB(A), KPA=3 dB(A)
Ismatuotas akustinis lygis	LwA =93.4 dB(A)
Gegarandeerd geluidsniveau	LwA.d =96 dB(A)
Trilling <2.5 m/s	2, k=1.5 m/s2

WAARSCHUWING

De trillingsemissie tijdens het gebruik van het werktuig kan verschillende van de Verklaarde totale trillingswaarde op basis van de manier waarop het werktuig worden Gebruikt; advies om trilling te vermijden: draag handschoenen tijdens gebruik, beperk de bedrijfstijd en verkort de triggertijd.

BESCHRIJVING

1. Schakeltrigger
2. Ontgrendelknop
3. Voorste handvat
4. Plantebeskytter
5. Grasdeflector

ASSEMBLY

UITPAKKEN

Dit product vereist montage

Haal het toestel en de accessoires voorzichtiguit de doos. Zorg ervoor dat alle items die op de paklijst staan, zich inbegrepen.

WAARSCHUWING

Gebruik dit toestel Niet als onderdelen op de paklijst al op uw product werden gemonteerd wanner u het uitpakt. Onderdelen op deze lijst worden Niet door de fabrikant op het product gemonteerd en vereisen montage door de klant. Het gebruik van een toestel dat Niet correct ward gemonteerd kan leiden tot ernstige letsels.

■ Inspector het product zorgvuldig om zeker te zijn dat het toestel tijdens het vervoer geen breuk of schade heeft opgelopen.
Gooi het verpakkingsmaterial Niet weg tot u het toetsel zorgvuldig heeft gecontroleerd enaar behoren heeft gelebruikt.

WAARSCHUWING

Als er onderdelen zijn beschadigd of ontbreken, gebruik dan het toestel Niet vooraleer de onderdelen werden verrangen. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstige letsels.

WAARSCHUWING

Probeer het toestel Niet aan te passen of toebehorente creeren waarvan het gebruik in combinatie met dittoestel Niet is aangewezen. Een dergelijkke aanpassingof wijziging wordt als misbruik beschouwd en kan leidentot gevaarlijke situatuies die ernstige verwondingenkunnen veroorzaken.

WAARSCHUWING

Koppel altijd de bougiekabel los als u onderdelen monteert. Bij Niet naleving van dit voerschrift kan de machine ongewild in werkig treden en ernstiglichamelijk letsel veroorzaken.

Nederland (Vertaling van de originele instructies)

KANTGELEIDER MONTEREN Zie afbeelding 2.

• De kantgeleider kan het maaberiek van de maailijn beperken en het risico dat de draaiende maailijn schade veroorzaakt, beperken.
• Om de kantgeleider te gebruiken drukt u de kantgeleider op de trimmerkop.

SNIJBLADBESCHERMKAP MONTEREN Zie afbeelding 3.

WAARSCHUWING

Vermijd contact met het maaiblad. Contact met het maaiblad kan leiden tot ernstige lichamelijke letsels.

Verwijder de battery pack.
Draai de gastrimmer/maaikantmachine om om toegang te krijgen tot de trimmerkop.
Schuif de beschermkap (1) in de gleuven op de trimmerkop.
Lijn de schroefopening op de beschermer af met de schroefopening op de trimmerkop.
Plaats de schroef in de trimmerkop en maak de beschermer vast.

WAARSCHUWING

Laat uw vertrouwdheid met dit product u Niet zorgeloos maken. Hou er rekening mee dat een kleine onoplettendheid voldoende is om ernstige verwondingen te veroorzaken.

WAARSCHUWING

Draag alkijd een veiligheidsbril of veiligheidsbril met zichdelingse bescherming wanner u met elektrisch gereedschap werkt. Wanner u dit Niet in acht neemt, kuren voorwerpen in de ogen verechtkomen, wat mogelijks leidt tot ernstige verwondingen.

WAARSCHUWING

Gebruik geen voorzetstukken of accessories die nicht door de fabricant van dit product zijn aangeraden. Het gebruik van Niet aangeraden voorzetstukken of accessories können leiden tot ernstige lichamelijke letsels.

DE ONDERSTEUNENDE GREEP BEVESTIGEN Zie Afbeelding 4.

■ Breng de uiteinden van de ondersteunende greedieitsuit elkaar en druk hem in de schacht, totdat hij vastklikt op+zijn positie.

Beweeg de ondersteunende greed in de richting van de pijl en bevestig hem in de gewenste positie.
Steeke de schroef door de gaten.
Draai de knop en kaak hem stevig vast.

DE LENGTHE VAN DE BUIS AANPASSEN (Zie afbeelding 5.)

De lenghte van de buis kan worden aangepast naargelang de lenghte en het bereik van de gebruiker.

Verwijlder de accu.
Houd de buis stevig vast.
Duw de vastzetknop (1) in en houd het in deze positie.
Trek of duw de bedieningshendel (2) maar de gewenste positie.
Laat de vastzetknop (1) los.
■ Breng de bedieningshendel (2) maar achefteren en voren totdat het vast kommt te zitten.

WERKING

Houd de aandrijfkop vast met uwrechterland op het中断ste handvat en uw linkerhand op het voorste handvat. Houd stevig vast met beiden handenijdens het gebruik. De aandrijfkop moet in een comfortabele positie worden vastgehonden met het中断ste hand op heuphoogte. Gebruik de aandrijfkop altd op vol vermogen. Als afval rond het voorzetstuk verstrikt raakt, LAAT U DE SCHAKELAAR-TRIGGER LOS en verwijdert u het afval.

ACCUPACK INSTALLEREN Zie afbeelding 6.

• Plaats het batterijpack in de trimmer. Lijn de opgeheven ribben op het batterijpack af met de groeven van de batterijpoort van de trimmer.
  Zorg ervoor dat de knipsluiting aan de onderkant van het batterijpack terug op+zijnplaats klikt en dat het batterijpack volledig vast in de trimmer zit voor u ermee begint te werken.

ACCUPACK VERWIJDEREN Zie afbeelding 6.

Ontgrendel de aan-/uitknop en de ontgrendelknop om de trimmer stil te leggen.
Druk op de aan-/uiftknop om de trimmer uit te schakelen.
Druk op de knop van de accuknipsluiting aan de onderkant van het.Accupack en houd deze ingedrukt.
Verwijder het accupack van de trimmer.

Nederland (Vertaling van de originele instructies)

TRIMMER STARTEN/STITLLEGGEN Zie afbeelding 6.

• Om de trimmer in te schakelen, druk en houd de veiligheidsvergrendelingsknop (1) ingedrukt en knijp de trekker (2) dicht.
  Omdetrimmertostappen,laatdetrekkerlos.

WAARSCHUWING

Geluid. Er kan onmogelijk worden vermeden dat de machine een zeker geluid produeert. Lawaaierige werken langs de openbare weg要去en worden vergund en beperkt tot een welbepaaldeperiode. Houd rustperiodes en het kan nodig zich om het aanl bedrijfsuren tot een minimum te beperken. Voor uw persoonlijke veiligheid en deze van de mensen die in de omgeving werken, is het belangrijk om geschekte gehoorbescherming te dragen;

Trilling. Draag algtd veiligheids - en antitrillingshandsochenen. Overmatige trilling kan leiden tot het fenomeen van Raynaud of het carpale tunnels syndroom. Als u een onaangenaam gevoel of verkleuring van de huid opmerkt als u stopt met werken. Neem voldoende pauzes. Langdurige en regelmatige gebruikers moeten de toestand van hun handen en vingers nauwkeurig opvolgen.

WAARSCHUWING

Contact met de trimmermaaikop verwijl deze worden gebrukt kan leiden tot ernstige letsels.

MAAITIPS Zie afbeelding 7.

Houd de trimmer gekanteldaar de plaats die wordt gemaaid; dit is de beste maaiplek.
De trimmer zal better maaien wanner deze van links.
haar rechts over het te maaien gebied wordt gehonden;
het is minder efficient wanner deze van rechts aan links worden gehunden.
Gebruik het uiteinde van de lijn om te maaien; forceerd de lijnkop Niet in ongewmaaid gras.
Draad- en paalomheiningen veroorzaken bijkomende slijtage van de maailijn en+kunnen er zelfs toe leiden dat de lijn breekt. Stenen muren, stoepranden en hout+kunnen de maailijn snel doein verslijen.
Vermijd bomen en struikgewas. Boomschors, houten lijsten, gevelbeplating en omheiningspalen können makkelijk door de maailijn worden beschadigd..

LIJN VOORUITREKKEN

Terwijl de lijntrimmer in gebruik is, verslijt de maailijn

en worden ze korter. Deze trimmer is uitgerust met een botsvoedingslijntoevoer die bijkomende maailijnaar buiten brengt als de kopijdens het roteren op de grond botst. Het maaiblad snijdt de lijn om een degelijk maapad aan te honden.

SNIJBLAD VOR DE MAILIJN

Deze trimmer is uitgerust met een afsnjiblad op de grasdeflector. Voor de beste maairesultaten, brengt u de luin maar voor tot deze op lenghte is getrimd door het afsnjiblad. Breng de luin maar voor telkens u hoor dat de motor sneller dan normalaal draait of wonneer de trimefficientie vermindert. Dit garandeert de beste prestaties en houdt de luin lang genoeg om goed maar voor te brengen.

DE TRIMMER IN EEN KANTENSNIJDER VERANDEREN Zie afbeelding 8.

Verwijder de accu.
Duw de vastzetknop (1) in en houd het in deze positie.
Draai de bedieningshendel (2) 90^ totdat一切都 vast kommt te zitten.
Laat de vastzetknop (1) los.

WAARSCHUWING

Gebruik bij verranging van onderdelen uitsluitend originele delen. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschadigen.

WAARSCHUWING

Om ernstige letsels te vermijden, verwijdert u het accupack alsijd van het werktuig wonneer u het reinigt of onderhoudswerken uitvoert.

ALGEMEN ONDERHOUD

Voor elk gebruik, inspecteert u het hele product om beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, bouten, doppen, etc. Maak alle binders en doppen stevig vast en gebruik het product Niet tot alle ontbrekende of beschadigde onderdelen verrangen zich.

Vermijd het gebruik van oplosmiddelen wanner u kunststof onderdelen reinigt. De meeste kunststoffen zijn gevoelig voor schade door verschillende types commerciele oplosmiddelen en+kunnen worden beschadigd door het gebruik ervan. Gebruik een schon doeok om vuil, stof, olie, vet, etc. te verwijderen.

WAARSCHUWING

Nederland (Vertaling van de originele instructies)

Laat nooit remvloeistoffen, benzine, producten op petroleumbasis, bijtende oliën in contact komen met kunststof onderdelen. De chemicalien konnen het kunststof beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige letsels.

Enkel de onderdelen die op de onderdelenlijst voorkomen zijn bedoeld om te worden hersteld of verrangen door de klant. Alle andere onderdelen要去en worden verrangen door een Geauthoriseerd Onderhoudscentrum.

WARNING

Om ernstige letsels te vermijden, verwijdert u het accupack algijd van het werktuig wanner u het reinigt of onderhoudswerken uitvoert.

SPOELVERVANGING Zie afbeelding 9.

Gebruik uitsluitend een twist monofilament maailijn met een diameter van 2mm.

Verwijder het.accupak.
Druk de knipsluitingen aan het deksel van de spoelhouser in.
Trek de spoelhouser omhoog om te verwijdersen.
Verwijlder de oude spel.
- Om de neue spoel te installereren, zorgt u ervoor dat de lijn in de gleuf op de neue spoel is vastgemaakt. Zorg ervoor dat het einde van de lijn ongeveer 15 cm. van de gleuf isuitgetrokken.
■ Installer de nouvelle spelot zodate de lijn en de gleuf met het oog in de lijnkop�z in afgelijnd. Draad de lijn in het oog.
Trek aan de lijn die ueit de lijnkop steekt zodat de lijn van de gleuf in de spelof loskomt.
Herbevestig de spoelhouser door de knipsluitingen in te drukken en ze in de gleuven te steken enaar beneden te drukken tot de spoelhouser op+zijnplaats klikt.

LIJN VERVANGEN Zie afbeelding 10.

Verwijder de spoel van de lijnkop.

Opmerking: Verwijder oude lijn die op de spelot achterblijft.

Knip twee lijnen, elk ongeveer 10 ft. (3 m) lang.
■ Breng een lijn in het gat in het bovenste deel van de spoel, verwijl de andere lijn in het gat in het onderste deel van de spoel.gaat.

Wind de lijnen rond de spoel in de richting van de wijzers van de klok, zoals aangeduid door de pijlen op de spoel.

Breng de draden aan in de geleidegleuven.
Installeer de beschemkap op de spoel. Zorg dat

het uiteinde van de snijdraad UIT de sleuven van de beschemkap steekt.

• Plaats de veer in de trimmerkop met het smalle uiteinde omhoog gericht. Plaats de spoel in de trimmerkop. Stop de uiteinden van de draden door de gaten op de zijkant van de trimmerkop.
  ■ Breng de beschermkap opnieuw aan op de trimmerkop. Duw totdat de beschermkap vast komt te zitten.

TRIMMER OPBERGEN

■ Verwijder, voordat u de bosmaaier opbergt, de batterijeenheid.
Berg de unit buiten bereik van kinderen op.
Berg hem nicht op in de nabijheid van bijtende stoffen zoals chemische tuinproducten of strooizout.
Berg de batterij op een koele plaats op en laad hem op. Temperaturen die hoger of lager dan de normale omgevingtemperatuur zich, verkorten de levensduur van de batterij.
Berg de accu-eenheid op in een ruimte waar de temperatuur lager is dan 27^ , en waar het Niet vochtig is.
Na verloop vanijd lopen batterijen leeg. Hoe hoger de temperatuur, hoe sneller de batterij leegloopt. Als het apparaat voor langeijd Niet worden gebruikt, dient u de batterij≦edere maand of om de twee maanden op te laden. Hierdoor verlangt u de levensduur van de batterij.
Zet de bosmaier gedurende het transport vast, om schade of letsel te voorkomen. Voordat u het apparaat opbergt, dient u het schoon te makeen en onderhoud uit te voeren. Gebruik geschikte beschemmingsmiddelen voor snij-accessoires met metalen snijbladen. Gebruik tijdens transport en opslag een geschikte afdekking voor metalen snijbladen.

MILIEUBESCHERMING

■ aspect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven. Wees geen storend element voor uw buren.
Volg nauwgezet deplaatselijke normen voor het verwerken van de verpakking, olie, benzine, filters, versleten delen of eender welk element met een sterke invloed op de omgeving; dit afval mag nicht met de huisafval wegeworpen worden, maar要去 geschieren worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialien zullen verzorgen.
■ Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.

Nederland (Vertaling van de originele instructies)

Bij het buiten bedrijf stellen van de machine, mag deze nooit in het milieu jegtergelaten worden maar要去 een opvangcentrum gebracht worden, volgens de geldendeplaatselijke normen.

PROBLEM OPLOSSEN

PROBLEEM MOGELIJKE OORZAAK	OPLOSSING
Lijn zal nicht waar voren+komen wonneer u de autofeed-kop gebruikt.	Lijn is aan zichzelf vastgelast. Smeer met siliconenspray
	Niet genoeg lijn op spoel. Breng meer ijn aan de spoel. Wij verwijzenaar het gedeelte Vervangen van de lijn' in deze gebruiksaanwijzing.
	Lijn is te kort gemonteerd. Trek aan de lijn toenrijl u de knop indrukt.
	Lijn is verward op de spoel. Verwijder de lijn van de spoel en wind ze opnieuw op. Wij verwijzenaar het gedeelte 'Vervangen van de maailijn' in deze gebruiksaanwijzing.
Gras nestelt zich rond de schachtbehuzing en lijnkop.	U maait hoog gras op grondniveau. Maai lang gras van bovenaar beneden om te voorkomen dat het gras zich nestelt.
Machine start nicht.	Batterij is Niet stevig vastgemaakt. Om het.Accupak vast te makez zorgt u ervoor dat de knipsluitingen aan beiden zijden van het accupak op hunplaats klikken.
	Batterij is Niet opgeladen. Laad het accupak op in overeenstemming met de instructies die bij uw model werden geleverd.

Pycckn (IpebeO d opnHaJIbHbIX nHcTpyKcn)

CNEILINΦNKALINI

.0511 1e pssai aai (s)

aill laii i baiil aai

j 1

Greenworks Tools garantiebeleid voor doe-het-zelfmachine

PERIODE DE LA GARANTIE

Naam en adres van de person die geauthoriseerd is voor de

samenstelling van het technische dossier:

Naam: Peter Soderstrom

Adres: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Naam van person die deze technische informatie heeft samengesteld:

Hierbij verklaren wij dat het product

Categorie: Trimmer Met 40V Borstelloze Motor

Model: 2105407

Serienummer: Zie kentekenplaatie product

Bouwjaar: Zie kentekenplaatje product

overeenstemt met de relevante voorschriften van de

Machinerichtlijn 2006/42/EC; EMC-richtlijn:2014/30/EU; 2000/14/

EC (Lawaairchtlijn)

En bovendien verklaren wij dat

de volgende (delen/clausules van) de Europese geharmoniseerde standaarden werden toegepast

EN 60335-1; EN 50636-2-91; EN 55014-1; EN 55014-2

EN ISO 3744; ISO 11094

Grasmaijer

Gemeten geluidsdrukniveau 93.4 dB(A)

Gegarandeerd geluidsdrukniveau 96 dB(A)

Conformiteitsanalysemethode in overeenstemming met Annex VI/

Richtlijn 2000/14/EC

Plaats, datum: Changzhou, 14/12/2016 Handtekening: Ted Qu Haichao
