MANUALE UTENTE G40T5 GREENWORKS

Italiano( Traduzione delle istruzioni originali)

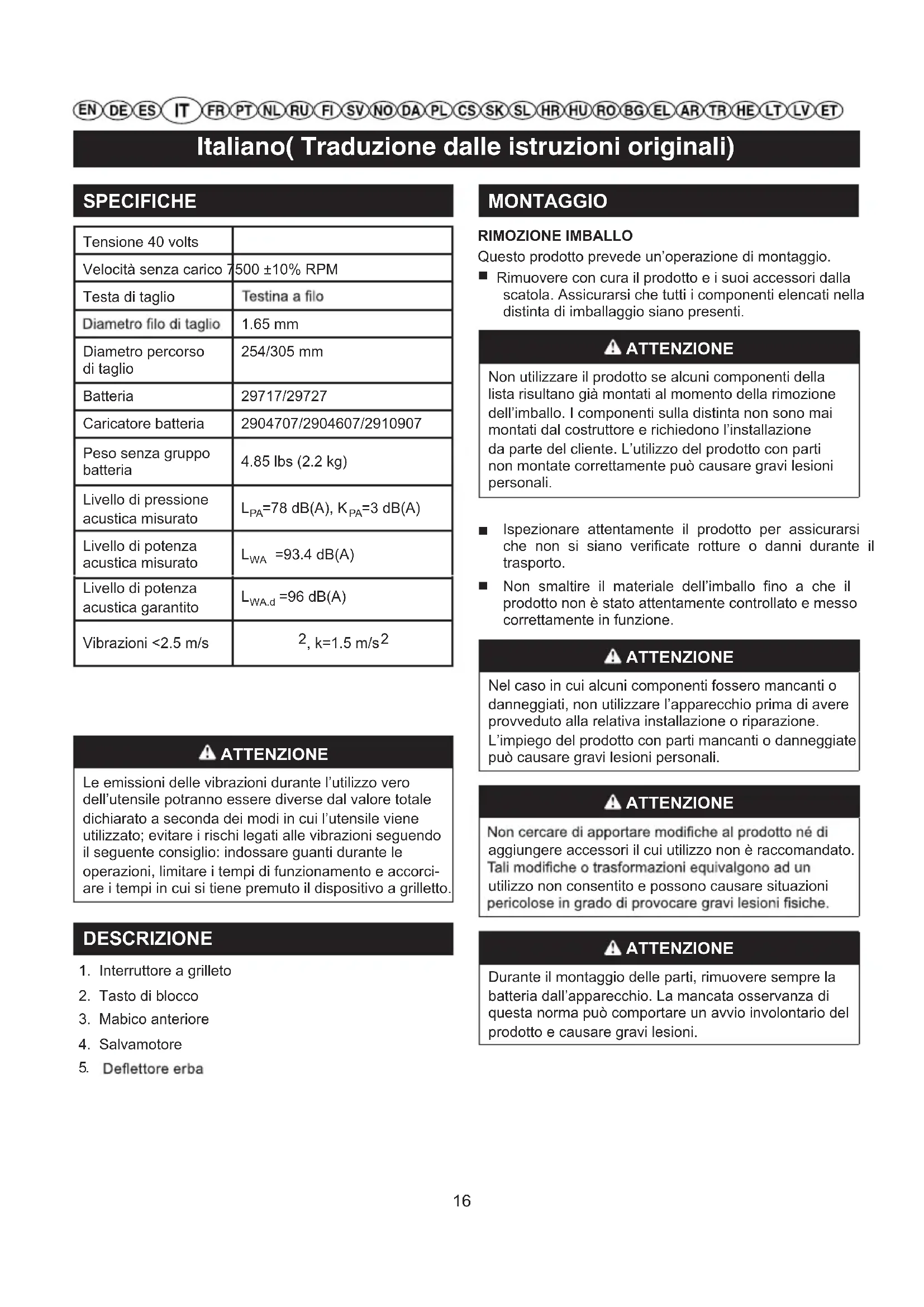

SPECIFICHE

Tensione 40 volts
Velocitàswana carico	500 ±10% RPM
Testa di taglio	Testina a filo
Diametro filo di taglio	1.65 mm
Diametro percorso di taglio	254/305 mm
Batteria	29717/29727
Caricatore batteria	2904707/2904607/2910907
Pesoswana gruppo batteria	4.85 lbs (2.2 kg)
Livello di pressione acustica misurato	LPA=78 dB(A), KPA=3 dB(A)
Livello di potenza acustica misurato	LwA =93.4 dB(A)
Livello di potenza acustica garantito	LwA.d =96 dB(A)
Vibrazioni <2.5 m/s	2, k=1.5 m/s2

MONTAGGIO

RIMOZIONE IMBALLO

Questo prodotto preve de un'operazione di montaggio.

Rimuovere con cura il prodotto e i loro accessori alla scatola. Assicurarsi che tutti i componenti elencati nella distinta di imballaggio siano presenti.

ATTENZIONE

Non utilizzato il prodotto se alcuni componenti della lista risultano più montati al momento della rimozione dell'imballo. I componenti sulla distinta non sono mai montati dal costruttore e richiedono l'installazione da parte del cliente. L'utilizzo del prodotto con parti non montate correttamente può causare gravi lesioni personali.

■ Ispezionare attendamente il prodotto per assicurarsi che non si siano verificate rotture o danni durante il trasporto.
Non smaltire il materiale dell'imballo fino a che il prodotto non è stato attentamente controllato eioso correttamente in funzione.

ATTENZIONE

Nel caso in cui alcuni componenti fosso r mancanti o danneggiati, non utilizzato l'apparecchio prima di avere provveduto alla relativa installmento o riparazione. L'impiego del prodotto con parti mancanti o danneggiate cui causare gravi lesioni personali.

ATTENZIONE

Non cercare di apportare modifiche al prodotto né di aggiungere accessori il cui utilizzo non è raccomandato. Tali modifiche o trasformazioni equivalgono ad un utilizzo non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni fisiche.

DESCRIZIONE

1. Interruttore a grilleto
2. Tasto di blocco
3. Mabico anteriore
4. Salvamotore
5. Deflettore erba

ATTENZIONE

Durante il montaggio delle parti, rimuovere sempre la batteria dall'apparecchio. La mancata osservanza di但这a norma cui lo comportare un avvio involontario del prodotto e causare gravi leSIONi.

Italiano( Traduzione delle istruzioni originali)

MONTAGGIO DELLA GUIDA PER BORDATURE Vedere

Figura 2.

La guida per bordature può limitare il raggio del filo di taglio e ridurre i rischi di danni legati alla rotazione del filo di taglio.
Perutilizzare la guida per bordature, premerla all'interno della testa del decespugliatore.

AVVIO/ARRESTO DEL TAGLIABORDI Vedere Figura 3.

ATTENZIONE

Evitare qualsiasi contatto con la lama. La mancata osservanza di esta norma potra causare gravi lesioni alla persona.

Rimuovere il gruppo batteria.
Invertire il decespugliatore/bordatore per accedere alla testa di taglio.
■ Inserire la cuffia di protezione (1) nelle fessure sulla testa di taglio.
Allineare il foro della vite sul paralame con il foro della vite sulla testa di taglio.
■ Inserire la vite nella testa di taglio, serrando il paralame al suoosto.

ATTENZIONE

Fare sempre attenzione,anche dopo ave acquisito dimestichezza con l'apparecchio. Non dimenticare mai che basta un secondo di disturazione per ferarsi in modo grave.

ATTENZIONE

Proteggere sempre gli occhi. La mancata osservanza di questa norma potrebbe causare gravi lesioni personali derivanti da oggetti eietati negli occhi.

ATTENZIONE

Non utilizzato accessori o prese non raccomandate alla ditta produttrice dell'utensile. La mancata osservanza di但这a norma potra causare gravi lesioni alla persona.

INSTALLAZIONE DELL'IMPUGNATURA AUSILIARIA

Vedere Figura 4.

Installazione dell'impugnatura ausiliaria

Divaricare leggermente le estremità dell'impugnatura ausiliaria e spingerla sull'asta finché non si incastra in posizione.
■ Ruotare l'impugnatura ausiliaria in direzione della

freccia e fissarla nella posizione desiderata.

Inserire la vite atraverso i fori.
Avvitre la manopola e serrarla saldamente.

REGOLAZIONE DELLA LUNGHEZZA DELL'ASTA (Ve-dere Figura 5)

É possibile regolare la lunghezza dell'asta per adattarla all'altezza dell'utente.

Rimuovere il gruppo batteria.
■ Afferrare saldamente l'asta.
Tenere premuto il pulsante di bloccaggio (1).
■ Tirare o spingere l'impugnatura di controllo (2) nella posizione desiderata.
Rilasciare il pulsante di bloccaggio (1).
Spostare l'impugnatura di controllo (2) avanti e indietro finché non scatta in posizione.

FUNZIONAMENTO

Reggere la testa dell'alimentazione con la mano destra sul manico posteriore e la sinistra su quello anteriore. Tenere una presa ferma con entrambé le mani durante le operazioni di funzionamento. Reggere la testina dell'alimentazione in una posizione comoda e il manico posteriori all'altezza del fianco. Mettere sempre in funzione la testina dell'alimentazione a pieno carico. Nel caso in cui detriti rimangano arrotolati attorno all'accessorio, RILASCIARE L'INTERRUTTORE A GRILLETTO, e rimuovere i detriti.

INSTALLAZIONE GRUPPO BATTERIA Vedere Figura 6.

Posizione il gruppo batteria nel tagliabordi. Allineare l'alletta in rilevo sul gruppo batteria con le asole all'interno del vano batteria del tagliabordi.
- Prima di iniziare ad utilizzato l'apparecchio, accertarsi che la linguetta di bloccaggio posta sul fondo della batteria si innesti correttamente e che la batteria sia adeguatamente fissata nel tagliabordi.

RIMOZIONE GRUPPO BATTERIA Vedere Figura 6.

■ Rilasciare l'interruttore e l'interruttore di blocco per arrestare il dispositorio.
■ Premere il tasting dell'alimentazione per spegnere il dispositivo.
Premere e tenere premuto il tasto sul fondo del gruppo batteria.
Rimuovere la batteria dal tagliabordi.

Italiano( Traduzione delle istruzioni originali)

STARTING/STOPPING THE TRIMMER Vedere Figura 6.

Per avviare l'apparecchio, tenere premuto il pulsante di sicurezza (1) e premere l'interruttore a grilletto (2).
Per arrestare l'apparecchio, rilasciare l'interruttore a grilletto.

ATTENZIONE

Rumore. L'utensile produrra sempre un certo livello di rumore. Lavori rumorosi sono soggetti a permessie e limitazioni a seconda dei paesi. Tenere a mente tali limitazioni e limitare in caso le operazioni di lavoro a periodi minimi. A protezione dell'utente e di eventuali osservatori, indossare sempre cuffie di protezione per l'udito;

Vibrazioni. Indossare sempre quanti da lavoro antivibrazioni. Vibrazioni eccessive potranno causare sindrome delle mani bianche o del tunnel carpale. Nel caso in cui si noti una spiacevole sensazione o una perdita di colore della pelle durante l'utilizzo dell'utensile, smettere di lavorare. Fare adequate pause durante il lavoro. Utenti continui e regolari dovranno monitorare da vicino la condizione delle dita delle mani.

ATTENZIONE

L'eventuale contatto con la testa di taglio del tagliabordi cui po causare gravi lesioni personali.

CONSIGLI SUL TAGLIO Vedere Figura 7.

• Tenere il tagliabordi inclinato verso l'area di taglio,但这a è la posizione di taglio ottimale.
  L'utensile offrirà un taglio migliorie se movimentato da sinistra a destra sull'area di lavoro; il taglio sare meno efficiente se effettuato da destra a sinistra.
  Utilizzare la punta del filo per le operazioni di taglio; non forzare la testa porta filo nell'erba.
  Il contatto con filo spinato e recinzioni usura più rapidamente il filo arrivando fino alla Completa rottura. Pietre, mattoni, marciapiedi e legna usurano rapidamente il filo.
  Evitare il contatto con alberi e arbusti. Cortecce di alberi, modanature in legno, pannellature e paletti di steccati possono essere danneggiati dal filo.

ALIMENTAZIONE AUTOMATICA DEL FILO

Quando il decespugliatore a filo è in funzione, il filo di taglio si consuma e diventa più corto. Questo decespugliatore è dotato diSYSTEMA di avanzamento filo, che permette di far avanzare il filo quando la testa di alimentazione viene

battuta sul terreno quando ruota. La lama di taglio tagliera il filo per garantire operazioni di taglio ottimali.

LAMA TAGLIA-FIGO

L'utensile è dotato di una lama taglia filo sul deflettore d'erba. Per un taglio ottimale, srotolare il filo fino a quando viene tagliato alla lunghezza corretta dalla lama taglia filo. Effettuare lo srotolamento del filo di taglio agli volte che si avverte una rotazione del motore magiore del normale, o quando si notationa una diminuzione dell'efficienza di taglio. Ciò manterrà un livello di efficienza ottimale e una corretta lunghezza del filo di taglio per procedere correttamente.

CONVERSIONE IN TAGLIABORDI Vedere Figura 8.

Rimuovere il gruppo batteria.
Tenere premuto il pulsante di bloccaggio (1).
■ Ruotare l'impugnatura di controllo (2) di 90^ finché non scatta in posizione.
Rilasciare il pulsante di bloccaggio (1).

ATTENZIONE

In caso di sostituzione, utilizzare esclusivamente parti di ricambio originali. L'impiego di altri componenti potrebber rappresentare un pericolo o danneggiare l'apparecchio.

ATTENZIONE

Onde evitare rischi di gravi lesioni, rimuovere sempre la batteria dall'apparecchio quando lo si pulisce o si esegue un qualsiasi intervento di manutenzione.

MANUTENZIONE GENERALE

Prima dell'uso controllare l'unità per individuare danni, parti mancanti o allentate come viti, dadi, bulloni, chiusure, ecc. Serrare correttamente tutti i fissaggi e le chiusure e non mettere il funzione il prodotto fino a quando tutte le parti mancanti o danneggiate non siano state sostituite.

Non utilizzato solventi per pulire parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere sporco, polvere, olio, grasso, ecc..

ATTENZIONE

Italiano( Traduzione delle istruzioni originali)

Gli elementi in plastica non devono mai entrare in contatto con liquido dei fremi, benzina, prodotti a base di petrolio, oli penetranti, ecc. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, il che può causare gravi lesioni personali.

Onde evitare rischi di gravi lesioni, rimuovere sempre la batteria dall'apparecchio quando lo si pulisce o si esegue un qualsiasi intervento di manutenzione.

SOSTITUZIONE DELLA BOBINA Vedere Figura 9.

Utilizzare solo un filo di taglio monofilamento da 2mm di diametro.

SOSTITUZZIONE FILO Vedere Figura 10.

Rimuovere la bobina alla testina a filo.
NOTA: Rimuovere il filo rimanente sulla bobina.
Tagliare due fili, ognuno di una lunghezza pari a circa
3 m (10 piedi).
Inserire un filo nel foro di anticoraggio della parte superiore della bobina e l'alto filo nel foro di anticoraggio nella parte inferiore della bobina.
■ Arrotolare i fili in senso orario attorno alla bobina simultaneamente, come indicato dalle frece sulla bobina..
Posizonare i fili nelle fessure guida.
Installare la protezione della bobina sulla bobina. Assicurarsi che l'estremità del filo di taglio passi attraverso le fessure sulla protezione della bobina.
Posizione la molla nella testa di taglio con l'estremità

piccola rivolta versus l'alto. Posizionare la bobina nella testa di taglio. Inserire le estremità dei filiattraverso i fori di uscita ai lati della testa di taglio.

Riposizionare la copertura sulla testa di taglio. Premerla finché non si blocca in posizione.

RIMESSAGGIO DEL TAGLIABORDI

Rimuovere il gruppo batteria dal decespugliatore prima di rimessarlo.
Riporre l'unità lontano alla portata dei bambini.

Non riporlo in prossimità di agenti corrosivi quali i prodotti chimici da giardinaggio o il sale anti-ghiaccio.
Riporre e ricaricare la batteria in un luogo fresco. Temperature inferiori o superiori alla normale temperatura ambientale riducono la durata della batteria.
Riporre il gruppo batteria in luoghi con temperatura inferiore ai 27^ , e privi di umidità.

Tutte le batterie, nel tempo, perdono la propria carica. Più alta è la temperatura, più la batteria perde la propria carica. In caso di prolungata inattività dell'apparecchio, procedere alla ricarica della batteria tutti i mesi o agli due mesi. Questa operazione prolonga la durata della batteria.
Assicurare il decespugliatore durante il trasporto per evitare danni o lesions. Effettuare procedure di pulizia e di manutenzione prima del rimessaggio, impiegare adeguate protezioni su accessori di taglio che prevedono lame metalliche. Utilizzato una idonea copertura per lame metalliche durante il trasporto e il rimessaggio.

TUTELA AMBIENTALE

La tutela dell'ambiente deve essere un aspetto rilevante e prioritario nell'uso della macchina, a beneficio della convivenza civile e dell'ambiente in cui viviamo. Evitare di essere un elemento di disturbo nei confronti del vicinato.
Seguire scrupolosamente le norme locali per lo smaltimento di imballi, oli, benzina, filtri, parti deteriorate o qualsiasi elemento a force impatto ambientale; questi rifiuti non devono esseregettati nella spazzatura, ma devono essere separati e conferitiagli apposti centri di raccolta, che provvederanno al riciclaggio dei materiali.
Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risultata dopo il taglio.
Al momento della messa fuori servizio, non abbandonare la macchina nell'ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti.

Italiano(Traduzione delle istruzioni originali)

GUIDA ALLA IDENTIFICAZIONE DEGLI INCONVENIENTI

PROBLEMA CAUSE POSSIBIL SOLUZIONE
Il filo non avanza quando si utilizza la testina a svolgimento automatico.	Il filo è incollato su se stesso. Lubrificare con uno spray al silicone.
	Non c'è abbastanza filo sulla bobina. A vvolgere una maggiore quantità di filo. Far riferimento al capitolo "Sostituzione filo di taglio" nel presente manuale.
	Il filo si è consumato ed è troppo corto.	Tirare il filo nelle si preme sul pulsante di rilascio.
	Il filo è ingarbugliato sulla bobina. Rimuovere il filo alla bobina e riavvolgerlo. Far riferimento al capitolo "Sostituzione filo di taglio" nel presente manuale.
L'erba si accumula attorno alla sede dell'albero e alla testina porta filo.	Si sta tagliando erba alta troppo raso terra.	Tagliare l'erba alta dall'alto in basso per evitare che si accumuli.
Il motore non si avvia quando l'interruttore a grilletto viene premuto.	Batteria non fissata. Per fissare il gruppo Batterie,fare in modo che il blocco sulla parte inferiore del gruppo batteria scatti correttamente in sede.
	Batteria non carica. Caricare il gruppo Batteria seguito le istruzioni specificate per il proprio utensile.

TRIMMERINVARASTOINTI

sui i 1i j 1j 1j 1j 1j

7 5

a

Jlll jnnn nn Jaiyie iie galee jui slg, gajbi 1

a

S

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro alla data originale di acquireo.

E disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principalmente per essere utilizzati da consumatori del mercato fai-da-te.

Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre

eventuali riparazioni dovute a:

1. Normale usura e consumo.
2. Regolazioni o alterazioni di routine.
3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.
4. Surriscaldamento a causa di mancata manutenzione.
5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/ scollegano a causa di mancanza di manutenzione.
6. Danni causati da operazioni di pulizia con acqua.
7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.
8. Utensili non correttamente montati o regolati.
9. Danni causati da un utilizzo scorretto dell'utensile
10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)
11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a: Batterie

Cavi elettrici
Lame e gruppo lame
Cinghie
- Filtri
- Mandrini e reggiutensili

1. Alcuni prodotti sono contentere componenti come motori e trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produtrice di cui sopra.

2. Gli utensili di seconda mano non sono coperti alla presente garanzia.

3. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o approvati alla Greenworks Tools Europe GmbH.

Garanzia

Per presentare una richiesta di garanzia su qualiasi prodotto è obblatorio presentare una prova di acquisito dello stesso. Un estratto conta della carta di credito non si qualifica come sufficiente prova di acquisito. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrá riportare il prodotto nel luogo di acquisito originale assieme alla prova di acquisito. L'utensile verrà inviato presso un centro servizi clienti centrale e verra fatto un primo controlo. Se l'utensile è difettoso, dovrá essere riparato e inviato all'indirizzo del consumatore Gratis utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettioso a causa di un danno di fabbrica il consumatore dovrá pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispetto le necessità di nuovi prodotti. Una copia della garanzia più recente sarebbe disponibile presso il site www.greenworkstools.eu.

cui jia ci jia zai jia

1 10

12

45 100

Jaaalss 2 Js Cllna sI y GrecnworksooLg Ege Europe GmbH

013 18

45 13 14

Greenworks Tools Europe GmbH

J

y. 100 100

glllgl 1 jy y

y

aaii iis, aaii iiaai iaii ai iai iai iai iai .www.greenworkstools.eu:

Greenworks Tools Kendin Yap Makinerleri Garanti Poligesi

GARANTI SURESI

213000 Repubblica Popolare Cinese

Nome e indirizzo della persona autorizzata a compilare il rapporto

technico

Nome: Peter Soderstrom

Indirizzo: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Nome del compilatore del file tecnico:

Con la presente si dichiara che il prodotto

Categoria: Tagliaerba A Filo Con Motoriduttore Brushless 40 V

Modello: 2105407

Numero seriale: Vedere I'etichetta dei dati nominali

Anno di costruzione: Vedere l'etichetta dei dati nominali

E conforme ai requisiti rilevanti della Direttiva Macchine 2006/42/

CE; Direttiva EMC:2014/30/UE; 2000/14/EC (Direttiva sul Rumore) Si dichiara inoltre che

Inoltre con la presente si dichiarare che sono state utilizzate le seguenti (parti/clausole degli) standard armonizzati europei

EN 60335-1; EN 50636-2-91; EN 55014-1; EN 55014-2

EN ISO 3744; ISO 11094

Tagliaerba

Livello di potenza sonora misurata

93.4 dB(A)

Livello di potenza sonora garantita

96 dB(A)

Metodo di valutazione della conformità svolto secondo l'Allegato VI/

Direttiva 2000/14/EC

Luogo, data: Changzhou, 14/12/2016 Firma: Ted Qu Haichao

Direttore Qualita
