G40T5 - çim biçme makinesi GREENWORKS - Ücretsiz kullanım kılavuzu

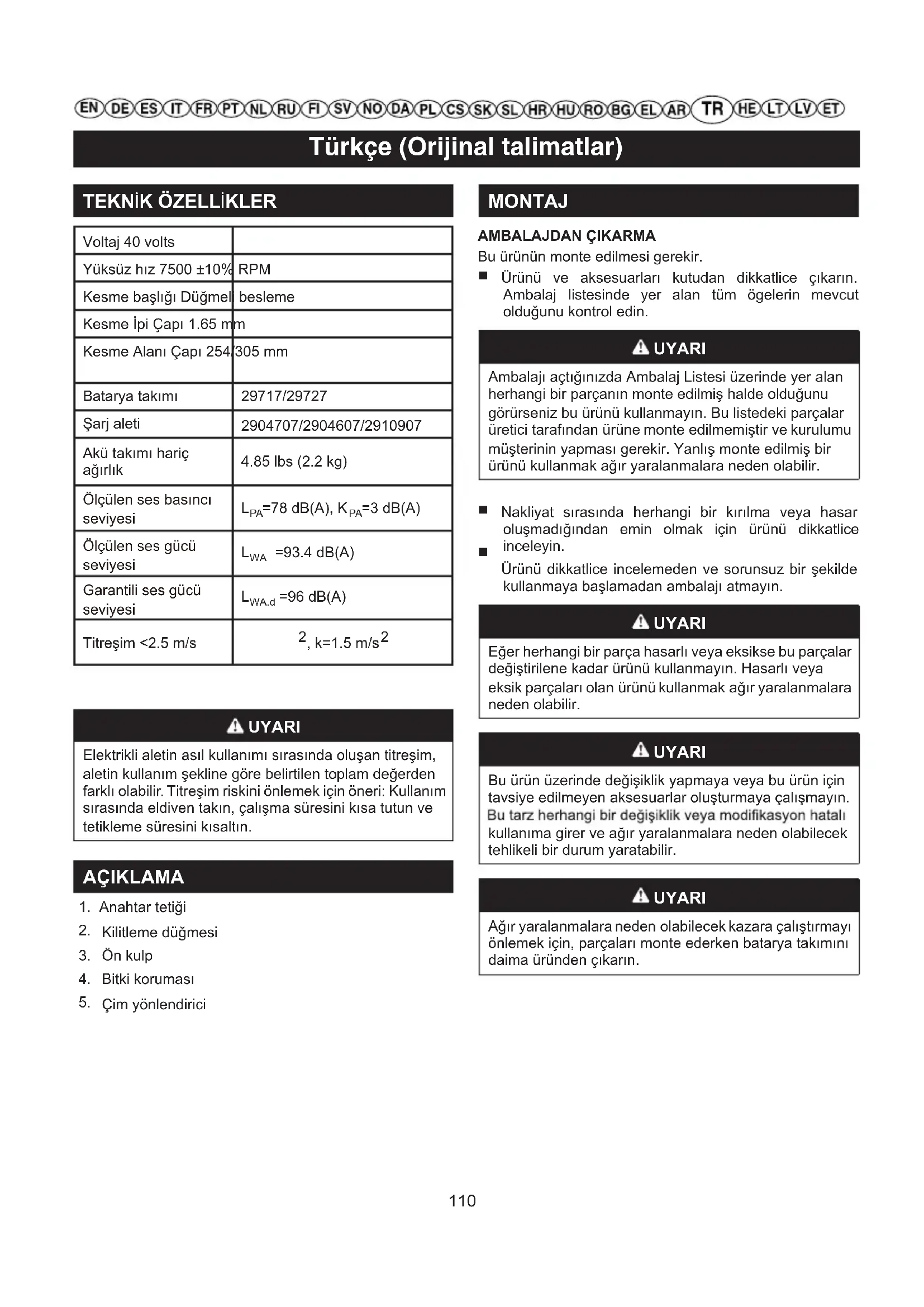

KULLANIM KILAVUZU G40T5 GREENWORKS

Voltaj 40 volts Yüksüz hız 7500 ±10% RPM Kesme başlığı Düğmeli besleme Kesme İpi Çapı 1.65 mm Kesme Alanı Çapı 254/305 mm Batarya takımı Şarj aleti Akü takımı hariç ağırlık

UYARI Elektrikli aletin asıl kullanımı sırasında oluşan titreşim, aletin kullanım şekline göre belirtilen toplam değerden farklı olabilir. Titreşim riskini önlemek için öneri: Kullanım sırasında eldiven takın, çalışma süresini kısa tutun ve tetikleme süresini kısaltın. AÇIKLAMA

Ön kulp Bitki koruması Çim yönlendirici MONTAJ AMBALAJDAN ÇIKARMA Bu ürünün monte edilmesi gerekir. Ürünü ve aksesuarları kutudan dikkatlice çıkarın. Ambalaj listesinde yer alan tüm ögelerin mevcut olduğunu kontrol edin. UYARI Ambalajı açtığınızda Ambalaj Listesi üzerinde yer alan herhangi bir parçanın monte edilmiş halde olduğunu görürseniz bu ürünü kullanmayın. Bu listedeki parçalar üretici tarafından ürüne monte edilmemiştir ve kurulumu müşterinin yapması gerekir. Yanlış monte edilmiş bir ürünü kullanmak ağır yaralanmalara neden olabilir. Nakliyat sırasında herhangi bir kırılma veya hasar oluşmadığından emin olmak için ürünü dikkatlice inceleyin. Ürünü dikkatlice incelemeden ve sorunsuz bir şekilde kullanmaya başlamadan ambalajı atmayın. UYARI Eğer herhangi bir parça hasarlı veya eksikse bu parçalar değiştirilene kadar ürünü kullanmayın. Hasarlı veya eksik parçaları olan ürünü kullanmak ağır yaralanmalara neden olabilir. UYARI Bu ürün üzerinde değişiklik yapmaya veya bu ürün için tavsiye edilmeyen aksesuarlar oluşturmaya çalışmayın. kullanıma girer ve ağır yaralanmalara neden olabilecek tehlikeli bir durum yaratabilir. UYARI Ağır yaralanmalara neden olabilecek kazara çalıştırmayı önlemek için, parçaları monte ederken batarya takımını daima üründen çıkarın.

=93.4 dB(A) Ölçülen ses basıncı seviyesi Ölçülen ses gücü seviyesi Garantili ses gücü seviyesiTürkçe (Orijinal talimatlar) KENAR DÜZELTİCİ KILAVUZUNUN TAKILMASI Bkz. Şekil 2. ■ Kenar düzeltici kılavuzu kesme ipinin kesme mesafesini sınırlayabilir ve dönen kesme ipinin zarar verme riskini azaltabilir. ■ Kenar düzeltici kılavuzunu kullanmak için budama kafası üzerindeki kenar düzeltici kılavuzuna basın. ÇİM YÖNLENDİRİCİYİ TAKMAK Bkz. Şekil 3. UYARI Bıçağa temas etmeyin. Aksi takdirde ağır yaralanmalar meydana gelebilir. ■ Akü takımını çıkartın. ■ Kesme başlığına ulaşmak için çim biçme makinesini ters çevirin. ■ Muhafazayı (1) çim biçme kafasındaki yuvalara kaydırın. ■ Koruma üzerindeki vida deliğini budama kafası üzerindeki vida deliğiyle hizalayın. ■ Vidayı budama kafasına takın ve korumayı yerine sabitleyin. UYARI Ürüne aşina olmanın dikkatinizi azaltmasına izin ver- meyin. Bir saniyelik bir dikkatsizliğin ağır yaralanmalara sebep olabileceğini unutmayın. UYARI Her zaman koruyucu gözlük takın. Aksi takdirde fırlayan cisimler gözünüze gelebilir ve ağır yaralanmalar yaşanabilir. UYARI Bu ürünün üreticisi tarafından tavsiye edilmeyen hiçbir eklenti veya aksesuar kullanmayın. Eklenti veya aksesuar kullanımı ağır yaralanmalara neden olabilir. YEDEK SAPIN MONTE EDILMESI Bkz. Şekil 4. ■ Yedek sapın uçlarını hafifçe birbirinden uzaklaştırın ve şafta doğru yerine oturana kadar itin. ■ Yedek sapı ok yönünde sallayın ve gerekli konuma getirin. ■ Deliklerden vidaları geçirin. ■ Topuzu takın ve iyice sıkın. ŞAFTIN UZUNLUĞUNUN AYARLANMASI (Bkz. Şekil 5.) Şaftın uzunluğu kullanıcının boyuna ve erişebildiği yere göre ayarlanabilir. ■ Aküyü çıkarın. ■ Şaftı sıkıca tutun. ■ Kilit düğmesine (1) basın ve yerinde tutun. ■ Kontrol kolunu (2) istenen konuma çekin veya itin. ■ Daha sonra kilit düğmesini (1) serbest bırakın. ■ Kontrol kolunu (2) bağlanana kadar ileri geri itin. İŞLETİM Tahrik kafasını arka kulbundan sağ elinizle ve ön kul- bundan sol elinizle tutun. Kullanırken iki elinizle sıkıca tutun. Tahrik kafası arka kulbundan yaklaşık olarak kalça yüksekliğinde rahat bir pozisyonda tutulmalıdır. Tahrik kafasını her zaman tam gazda çalıştırın. Eğer birikinti ek parçanın etrafına sarılırsa ANAHTAR TETİĞİNİ SERBEST BIRAKIN ve birikintiyi temizleyin. BATARYA TAKIMI MONTAJI Bkz. Şekil 6. ■ Batarya takımını çim biçme makinesinin içine yerleştirin. Batarya takımı üzerindeki kalkık olan dişleri çim biçme makinesinin batarya yuvasındaki oluklarla hizalayın. ■ Çalışmaya başlamadan önce batarya takımının arkasındaki mandalın yerine oturduğundan ve batarya takımının çim biçme makinesi içine tam oturduğundan ve sağlam olduğundan emin olun. BATARYA TAKIMINI ÇIKARMAK Bkz. Şekil 6. ■ Çim biçme makinesini durdurmak için anahtar tetiğini ve kilitleme tetiğini serbest bırakın. ■ Çim biçme makinesini kapatmak için güç düğmesine basın. ■ Batarya takımının arkasındaki batarya mandalı düğmesini basılı tutun. ■ Aküyü ipli budama makinesinden çıkartın. ÇİM BİÇME MAKİNESİNİ ÇALIŞTIRMAK/DURDURMAK Bkz. Şekil 6. ■ Çim biçme makinesini başlatmak için emniyet kilidi düğmesine (1) basın ve bir süre basılı tutun, tetiği (2) sıkın. ■ Çim biçme makinesini durdurmak için tetiği serbest bırakın. 111Türkçe (Orijinal talimatlar) UYARI Gürültü. Makine gürültüsü önlenemez. Gürültülü çalışma için onay alınmalı ve belirli bir süreyle sınırlanmalıdır. Dinlenme molaları verin, çalışma saatlerinin asgari düzeyde kısıtlanması gerekebilir. Kullanıcıların kendini koruması ve yakında çalışan kişilerin korunması için uygun kulak tıkacı takılmalıdır. Titreşim. Her zaman güvenlik ve titreşim önleyici eldiven takın. Aşırı titreşim beyaz parmak hastalığına veya kar- pal tünel sendromuna neden olabilir. Eğer bir rahatsızlık hissederseniz veya makineyi elinizde kullanırken ciltte renk değişikliği fark ederseniz çalışmayı bırakın. Uygun şekilde mola verin. Devamlı ve düzenli kullanıcıların el parmaklarının durumunu yakından takip etmesi gerekir. UYARI Çim biçme makinesinin kesme başlığına işletim esnasında temas etmek ağır yaralanmalara neden olabilir. KESİM İPUÇLAR Bkz. Şekil 7. Çim biçme makinesini kesilen alana eğik şekilde tutun; en iyi kesim alanı budur. Çim biçme makinesi, kesilecek alan üzerinde soldan sağa doğru hareket ettirildiğinde daha iyi kesecektir; sağdan sola hareket daha verimsizdir. Kesme işlemini gerçekleştirmek için kesme ipinin ucunu kullanın; kesme başlığını kuvvet uygulayarak kesilmemiş çimlere bastırmayın. Telli ve kazıklı çitler ipin daha fazla aşınmasına, hatta kopmasına sebep olur. Taş ve tuğla duvarlar, bordürler ve odunlar ipi hızlı bir şekilde aşındırabilir. Ağaçlardan ve çalılardan uzak durun. Kesme ipi ağaç kabuğuna, ahşap kalıplara, yan hatlara ve çit direklerine kolayca hasar verebilir. İPİ UZATMAK Çim biçme makinesi çalışırken kesme ipi aşınır ve kısalır. Bu çim biçme makinesi, dönmekte olan başlık yere vurulduğunda ek ip uzatan vurarak takviyeli ip uzatma ğine sahiptir. Kesim alanının doğru olması için kesme bıçağı ipi kesecektir.

Bu çim biçme makinesinin çim yönlendirici üzerinde bir ip kesme bıçağı bulunmaktadır. İdeal kesim için ip kesme bıçağı, ipi gerekli uzunlukta kesene kadar ipi uzatın. Motorun normalden daha hızlı çalıştığını duyduğunuzda veya kesim kalitesinin düştüğünü fark ettiğinizde ipi uzatın. Bu sayede en iyi performansı elde eder ve ipi, işleme devam etmek için gerekli uzunlukta tutarsınız. ÇİM BİÇME MAKİNESİNİN KENAR DÜZELTME MAKİNESİNE DÖNÜŞMESİ Bkz. Şekil 8. Aküyü çıkarın. Kilit düğmesine (1) basın ve yerinde tutun. Kontrol kolunu (2) yerine oturana kadar 90° döndürün. Daha sonra kilit düğmesini (1) serbest bırakın. UYARI Servis yapılırken sadece aynı yedek parçaları kullanın. Başka bir parça kullanmak bir tehlike yaratabilir veya ürüne hasar verebilir. UYARI Ağır yaralanmaları önlemek için, temizlik veya bakım yaparken batarya takımını daima çıkarın. GENEL BAKIM Her kullanımdan önce üründe vida, cıvata, kapak, vb. hasarlı, eksik veya gevşek parça olup olmadığını kontrol edin. Tüm bağlantı parçalarını ve kapakları iyice sıkın ve tüm eksik veya hasarlı parçalar değiştirilene kadar ürünü çalıştırmayın. Plastik parçaları temizlerken çözücüler kullanmayın. Plastiklerin çoğu çeşitli ticari çözücülere karşı zayıftır ve bunların kullanılması hasar oluşumuna neden olabilir. Kiri, tozu, yağı, gresi, vs. temizlemek için temiz bezler kullanın. UYARI Fren sıvılarının, benzinin, petrol bazlı ürünlerin, delici yağların, vb. plastik parçalara temas etmesine asla izin vermeyin. Kimyasal maddeler plastiği zayıatarak veya yok ederek ağır yaralanmalara neden olabilirler. Sadece parça listesinde gösterilen parçalar müşteri tarafından onarılabilir veya değiştirilebilir. Diğer tüm parça- lar bir Yetkili Servis Merkezi'nde değiştirilmelidir. UYARI Ciddi ziksel yaralanmaları önlemek için temizlik veya herhangi bir bakım çalışması yaparken akü takımını aletten çıkartın. MAKARA DEĞİŞİMİ Bkz. Şekil 9. İdeal performansı elde etmek için üreticinin orijinal yedek kesme ipini kullanın. 112Türkçe (Orijinal talimatlar) İpli budama makinesinin fişini çekin. Makara kapağının yanlarındaki tırnakları bastırın. Çıkarmak için makara kapağını yukarıya çekin. Eski makaradan bobin korumasını çıkarın ve yeni bobine takın. Kesme hattının ucunun bobin korumasının yuvalarından çıktığından emin olun. Yeni makarayı kesme teli ve bobin korumasının yuvaları kesme kafasının gözleri ile hizalanacak şekilde monte edin. Kesme ipini delikten geçirin. Tırnakları yuvaların içine bastırarak ve makara kapağı tıklayıp yerine oturana kadar aşağı bastırarak makara kapağını tekrar takın.. Bkz. Şekil 10. Sargıyı kesme kafasından çıkartın. NOT: S argıda ka lan eski kesme iplerini temizleyin. Her biri yaklaşık 3 m (10 ft) uzunluğunda iki ip kesin. Bir ipi sargının üst kısmındaki tespit deliğinden geçirirken diğer ipi sargının alt kısmındaki tespit deliğinden geçirin. Ipleri sargı üzerindeki oklarla gösterildiği şekilde saat yönünde aynı anda sargının etrafına sarın.. Hatları kılavuz yuvalarına yerleştirin. Makaraya bobin korumasını takın. Kesme hattının ucunun bobin korumasının yuvalarından çıktığından emin olun. Yayı çim biçme makinesinin kafasına küçük ucu yukarı bakacak şekilde koyun. Makarayı çim biçme makinesinin kafasına yerleştirin. Hatların uçlarını çim biçme makinesinin kafasının yanlarında bulunan hat çıkış deliklerine takın. Kapağı tekrar çim biçme makinesinin kafasına yerleştirin. Kapak yerine oturana kadar itin. ÇİM BİÇME MAKİNESİNİ DEPOLAMAK Depolamadan önce batarya takımını çim biçme makinesinden çıkarın. Çocukların giremeyeceği bir yerde depolayın. Bahçe kimyasalları ve buz çözücü tuzlar gibi aşındırıcı maddelerden uzak tutun. Bataryalarınızı serin bir yerde depolayın ve şarj edin. Normal oda sıcaklığından yüksek veya düşük sıcaklıklar batarya takımının ömrünü kısaltacaktır. Batarya takımını sıcaklığın 27˚C altında olduğu ve nemsiz bir yerde depolayın. Tüm bataryalar zaman içinde şarj kaybederler. Sıcaklık ne kadar yüksek olursa şarj kaybı o kadar hızlı olur. Eğer üniteyi kullanmadan uzun bir süre depolarsanız bataryaları ayda bir veya iki ayda bir şarj edin. Bu uygulama batarya takımı ömrünü uzatacaktır. Hasar görmesini veya yaralanmayı önlemek için budama makinesini taşıma sırasında sabitleyin. Depolamadan önce temizleyin ve bakımını yapın, metal bıçakların yer aldığı kesme elemanları üzerine korumaları takın. Taşıma ve depolama sırasında metal bıçakların kılıflarını takın. ÇEVRESEL KORUMA Makineyi kullanırken çevresel koruma, hem sosyal birlikteliğimiz hem de içinde yaşadığımız çevrenin iyiliği için yüksek bir önceliğe sahip olmalıdır. Çevrenizdeki alana hiçbir rahatsızlık vermemeye çalışın. Ambalajın, kullanılamaz hale gelen parçaların veya çevreye etkisi büyük olan tüm ögelerin tasfiyesi konusunda yerel yönetmeliklere dikkatlice uyun; bu atık normal ev çöpü ile birlikte atılmamalıdır, ayrıştırılmalı ve materyalin geri dönüştürüleceği belirlenen atık tasfiye merkezlerine götürülmelidir. Çim biçme işleminden oluşan atık materyallerin tasfiyesi için yerel yönetmeliklere dikkatlice uyun. Kullanıma son vereceğiniz zaman çevreyi makine ile kirletmeyin, yürürlükte olan yerel kanunlara uygun olarak bir tasfiye merkezine teslim edin. 113Türkçe (Orijinal talimatlar)

Vurarak takviye başlığını kullanırken ip uzamıyor. İp kendisine yapışmıştır. Silikon sprey ile yağlayın. Makarada yeterli ip yoktur. Daha fazla ip takın. Bu kılavuzda geçen ip değişimi bölümüne bakın. İp aşınarak kısalmıştır. İp açma düğmesine basarken ipi çekin. İp makaraya dolanmıştır. İpi makaradan çıkarın ve tekrar sarın. Bu kılavuzda geçen ip değişimi bölümüne bakın. Çimler mil muhafazası ve ip başlığı çevresine dolanıyor. Zemin seviyesinde uzun çimler kesilmiştir. Dolanmayı önlemek için tüm uzun çimleri yukarıdan aşağıya doğru kesin. Anahtar tetiğine basıldığında motor çalışmıyor. Batarya sabit değildir. Batarya takımını sabitlemek için batarya takımının altındaki mandalın yerine oturduğundan emin olun. Batarya şarj olmamıştır. Batarya takımını sahip olduğunuz modelle birlikte verilen talimatlara göre şarj edin. 11429717/29727 2904707/2904607/2910907

Tüm yeni Greenworks Tools makineleri orijinal satın alma tarihinden itibaren 2 yıllık parça ve işçilik garantisi ile birlikte temin edilir. Greenworks Tools ürünleri esas itibarıyla Kendin Yap tüketicileri tarafından kullanılmak üzere tasarlandığından profesyonel olarak kullanılan makineler için 30 günlük garanti mevcuttur. Bu garanti devredilemez. SINIRLAMALAR Bu garanti sadece kusurlu parçalar/bileşenler için geçerlidir ve aşağıdakilerden kaynaklanan onarım çalışmalarını kapsamaz:

1. Normal aşınma ve yıpranma.

2. Rutin ince ayar ve ayarlama.

3. Hatalı taşıma/suistimal/yanlış kullanım veya ihmalden kaynaklanan

4. Eksik bakım nedeniyle aşırı ısınma.

5. Eksik bakım nedeniyle tespit elemanlarının/sabitleme elemanlarının

gevşemesinden kaynaklanan hasar.

6. Su ile temizlik nedeniyle meydana gelen hasar.

7. Yetkili olmayan Greenworks Tools servis merkezleri tarafından

servisi veya onarımı yapılan makineler.

8. Yanlış monte edilmiş veya ayarlanmış makineler.

9. Makinenin hatalı kullanımından kaynaklanan hasar.

10. Hatalı kış hazırlığından (basınçlı yıkayıcılardan) kaynaklanan hasar.

11. Bunlarla sınırlı olmamakla birlikte aşağıdakiler de dahil olmak üzere

sarf malzemesi olarak değerlendirilen parçalar normal şartlarda garanti kapsamına dahil değildir:

• Bıçak ve bıçak düzenekleri

• Kovanlar ve alet tutucular

12. Belirli ürünler alternatif bir üreticiden temin edilmiş motorlar,

şanzımanlar gibi bileşenler içerebilir, bu parçalar Greenworks Tools Europe GmbH’nin söz konusu üreticinin garanti süresi dışında her tür hak talebini üstlenmeyi kabul ettiği durumlar hariç uygun üretici garanti poliçesine tabidir.

13. İkinci el mallar bu garanti poliçesi kapsamına dahil değildir.

14. Greenworks Tools Europe GmbH tarafından temin edilmemiş

veya onaylanmamış yedek parçaların, ikame parçaların veya ilave parçaların takılması. Garanti Bu poliçe kapsamında herhangi bir ürünle ilgili garanti talebinde bulunmak için orijinal satın alma kanıtının sunulması gerekir. Kredi kartı ekstresi yeterli satın alma kanıtı olarak değerlendirilmez. Garantinin kullanılacağı durumlarda öncelikle tüketici ürünü satın alma kanıtı ile birlikte satın aldığı yere iade etmelidir. Makine merkez servis tesisimize gönderilir ve bir inceleme yapılır. Eğer makinenin arızalı olduğu tespit edilirse ücretsiz olarak onarılacak ve tüketicinin adresine geri gönderilecektir. Satış vergileri de dahil 100 €’nun altında perakende olarak satılan makinelerde genellikle değişim yapılacaktır. Eğer merkez servis tesisimiz makinede arıza tespit edemezse tüketiciye onarım masrafını ödemesinin gerekeceği bildirilecektir. Bu garanti poliçesi yeni ürünlerin ihtiyaçlarını karşılamak için zaman zaman değiştirilebilir. En son garanti poliçesinin bir kopyasına www.greenworkstools.eu adresinden ulaşılabilir.

Τόπος, ημερομηνία: Changzhou, 14/12/2016 Υπογραφή: Ted Qu Haichao Διευθυντής Ποιότητας Üretici: Changzhou Globe Co., Ltd. Adres: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 Çin Halk Cumhuriyeti Teknik dosyayı derleyecek yetkili kişinin adı ve adresi: Adı: Peter Söderström Adres: Hjortronvägen 3, 555 93 Jönköping, Sweden Hjortronvägen 3, 555 93 Jönköping, Sweden Teknik dosyayı derlemekle sorumlu kişinin adı: İşbu belge ile bu ürünün Kategori: 40V Öne Monte Zımparalanmış Devir Düşürücü Dişlili Çim Biçme Makinesi Model: 2105407 Seri numarası: Ürün derecelendirme etiketine bakın Üretim Yılı: Ürün derecelendirme etiketine bakın

Bunun yanı sıra aşağıdaki Avrupa uyumlaştırılmış standartlarının (kısımları/maddeleri) kullanıldığını beyan ediyoruz EN 60335-1; EN 50636-2-91; EN 55014-1; EN 55014-2
