BEDIENUNGSANLEITUNG 1860 AA SKIL

• Das Werkzeug ist bestimmt zum Fräsen von Nuten, Kanten, Profile und Langlocher in Holz, Kunststoff und Leichtbaustoffen sowie zum Kopierfräsen
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren ③

TECHNISCHE DATEN①

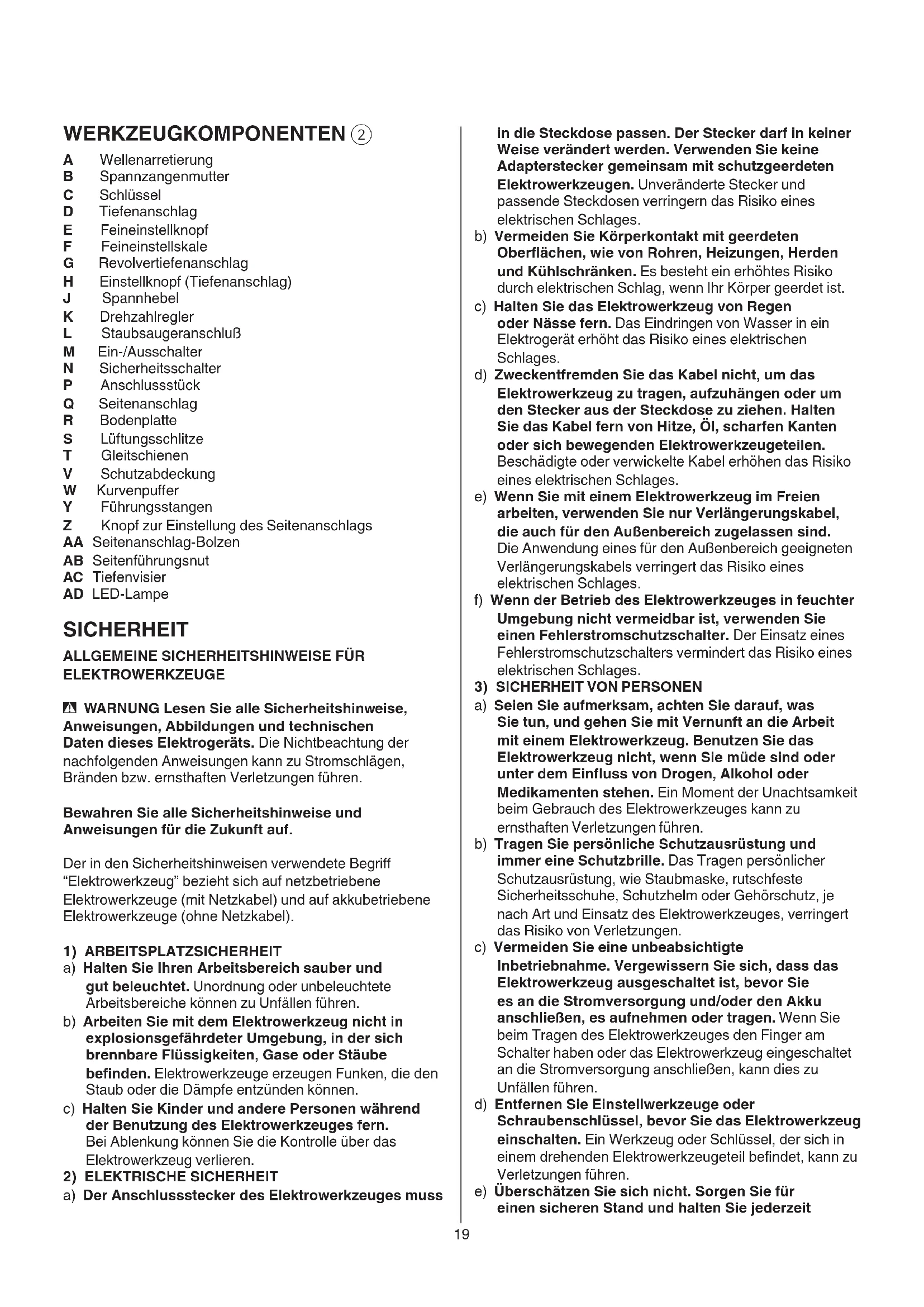

WERKZEUGKOMPONENTEN ②

A Wellenarretierung

B Spannzangenmutter

C Schlüssel

D Tiefenanschlag

E Feineinstellknopf

F Feineinstellskale

G Revolvertieifenanschlag

H Einstellknopf (Tiefenanschlag)

J Spannhebel

K Drehzahlregler

L Staubsaugeranschluß

M Ein-/Ausschalter

N Sicherheitsschalter

P Anschlussstück

Q Seitenanschlag

Bodenplatte

S Lüftungsschlitze

T Gleitschienen

V Schutzabdeckung

W Kurvenpuffer

Y Fuhrungsstangen

Z Knopf zur Einstellung des Seitenanschlags

AA Seitenanschlag-Bolzen

AB Seitenführungsnut

AC Tiefenvisier

AD LED-Lampe

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen

Datum these Elektrogeräts. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlagen, Branden bzw. ernsthaften Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektrowerkzeuges muss

in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder trag. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugegeteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringt Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfern den Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.

5) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SICHERHEITSHINWEISE FÜR OBERFRÄSEN

• Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, da die Schneidvorrichtung mit seinem eigenen Netzkabel in Berührung kommt kann (ein Einschaden eines spannungsführenden Kabels kann zu einer Spannungsbübertragung auf die ungeschützten Metallteile des Elektrowerkzeuges führen und kann so dem Bediener einen Stromschlag versetzen)
• Verwenden Sie Klemmen oder andere praktische Vorrichtungen, um das Werkstück an einer stabilen Plattform zu sichern und zu befestigen (wenn das Werkstück in der Hand oder gegen den Körper gehalten wird, ist es nicht stabil und man kann die Kontrolle verlieren)

ALLGEMEINES

• Der Benutzer与此es Werkzeuges sollte alter als 16 Jahre sein
• Ziehen Sie grundsatzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehorwechsel vornehmen

ZUBEHO

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zusammen, wenn Original-Zubehör verwendet wird
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Keine rissigen oder verformten Fräsköffe benutzen
  Nurs scharfe Fraskopfe benutzen
  Zubehor schützen vor Stoß-, Schlag- und Fetteinwirkung
• Mit diesen Werkzeug nur Hochleistungs-Schnellstahl (HSS)- oder Hartmetall-Frasköpfe benutzen

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihrw Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserdepend)
• Das Werkzeug darf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Der Gerauschpegel beim Arbeiten kann 85 dB(A) überschreiben; Gehorschutz/TRagen
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsunggssystem, wenn ein solches angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispisseweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung;/TRagen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gütigen nationalen Staubschutzvorgaben

• Beim Anschlieben sicherstellen, dass das Werkzeug ausgeschaltet ist

WAHREND DER ANWENDUNG

• Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten vom Werkzeug weg führen
• Werkzeug nicht weiter verwenden, wenn die Bodenplatte R ② (= Schutzvorrichtung) beschädigt ist; halten Sie thesev von einem anerkannten Elektrofachmann ersetzen
• Verwenden Sie das Werkzeug niemals, wenn das Kabel beschadigt ist; es muss durch ein speziellVBorbereitetes Kabel ersetzt werden, das über die Serviceorganisation erhältlich ist.
• Hände und Finger dürfen beim Einschalten des Werkzeuges nicht in der Höhe des Fräskopfes sein
• Niemals die Maximalfrästiefe des Fräskopfes während der Schnittarbeit überschreiben
• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug sofort ausschalten und den Netzsteckerziehen
• Falls der Fräskopf blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, das Werkzeug sofort ausschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers das Werkzeugsofar abschalten, um unkontrollierten Wiederanlauf zuverhindern
• Nicht soviel Druck auf das Werkzeug ausüben, dass es zum Stillstand kommt

NACH DER ANWENDUNG

• Nach beendeter Arbeit Hebel J ② lösen, das Werkzeug in die obere Ausgangsstellung zurückführren und ausschalten

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG

③ Die Bedienungsanleitung vor dem Gebrauchlesen
Doppelte Isolierung (kein Erdleiter erforderlich)
⑤ Das Werkzeug nicht in den Hausmüll werfen

BEDIENUNG

• Einsetzen/Entfern der Fräsköffe ⑥! das Werkzeug abschalten und den Netzsteckerziehen! darauf auf achten, dass die Fräskopfwelle absolutsauber ist! darauf auf achten, dass sümttliche Fräsköffe undSpannhulsen (6 mm, 6,35 mm, 8 mm) zueinander passen

-Werkzeug umdrehen Welle durch Drucken der Wellenarretierung A feststellen (Spannmutter B, wenn nötig, etwas drehen)

und diese gedrückt halten, während Sie FÜR DAS EINSETZEN:

-Spannmutter B mit Spannschlüssel C lose
-Bit mit etwas Abstand x in die Spannzange ⑦ einfugen
-Spannmutter mit Spannschlüssel C fest anziehen
-Wellenarretierung A lose

FÜR DAS ENTFERNEN:

-Spannmutter B mit Spannschlüssel C lose
-Fräskopf entfernen
-Wellenarretierung A lose

! zum Lösen des Frärsers kann es notwendig sein, oben auf den Fraser zu klopfen, um das Bit mit Hammer und Holzstück zu schützen

! niemals Spannmutter anziehen, wenn sich kein Fräskopf in der Spannhülse befindet; Spannhülse könnte beschädigt werden

Auswechseln der SpanNZangen ⑦

! das Werkzeug abschalten und den Netzsteckerziehen
I achten Sie daraufuf, dass die Spannwelle absolut sauber ist
-Spannmutter B 2 oder 3 Umdrehungen lockem
-mit Spannschlüssel C auf Spannmutter B klopfen -Spannmutter B und Spannhülse entfernen (Welle feststellen)

-Werkzeug umdrehen

-neue Spannhulse in Spannwelle einsetzen
-Spannmutter B montieren (Welle feststellen)

! niemals Spannmutter anziehen, wenn sich kein Fräskopf in der Spannhülse befindet; Spannhülse könnte beschädigt werden

Einstellen der Frästiefe ⑧

! das Werkzeug abschalten und den Netzsteckerziehen
-die Feineinstellung durch Drehen des Drehknopfes E bis zum Ende, dann 4 volte Umdrehungen zurückdrehen und die Skala F auf 0 ⑧ a einstellen
-Drehen Sie den Revolverkopf G so, dass seine hochste Stellung rechts unter der Tiefeneinstellung D einrastet (zum Nullen) 8b
-losen Sie den Knopf H so, dass die Tiefeneinstellung D auf den Revolvertiefenanschlag G faltt ⑧ b
-das Werkzeug am Werkstück anlagen
-losen Sie den Spannhebel J 8c
-Werkzeug nach unten drucken, bis Fraskopf auf Werkstück aufliegt ⑧d
-losen und ziehen Sie den Spannhebel J an 6e
-Tiefenvisier AC auf 0 mm ⑧ f-verschieben
-verbren Sie die Tiefeneinstellung D bis zur gewünschten Frästiefe in mm, undziehen Sie den Knopf H an ⑧ f
-losen Sie den Spannhebel J und führen Sie das Werkzeug wieder nach oben darüber
-mit dem Feineinstellknopf E die Frästiefe genauer einstellen (0 ± 8mm) ; die Markierungen auf der Skala F entsprechen 0,1mm , 1 volle Umdrehung entspricht 2,0mm
-mit dem Revolvertiefenanschlag G kann die Frästiefe stufenweise erhöht werden (empfohlen für tiefe Schnitte)
! stellen Sie die Frästiefe nach einem Fräskopfwechsel wieder neu ein

Drehzahlregelung ⑨

Für optimale Fräsergebnisse bei verschiedenen Werkstoffen

-Fradsrehzahl mit Rad K wahlen (auch bei sich drehendem Werkzeug)

-Tabelle ^10 zur Ermittlung der richtigen Fräsdrehzahl benutzen

-vor Arbeitsbeginn die optimale Drehzahl durch Ausprobieren an einem Übungsstück ermitteln

! nach längerem Arbeitsen bei niedriger Drehzahl das Werkzeug abkühlen halten, indem man es etwa 3 Minuten bei hoher Drehzahl unbelastet laufen{lsst

LED-Lampe AD ⑪

-LED-Licht AD leuchtet automatisch bei Betätigung des Auslosers M

Staubabsaugung

-StaubsaugeranschluB L wie dargestellt montieren ① 2 a Staubabsaugungsschlauch an den Staubabsaugungsadapter anschließen L ⑫ b

Bedienung des Werkzeuges 13

! halten Sie das Werkzeug immer mit beiden Händen fest

! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen

-das Werkzeug am Werkstück anlagen

-das Werkzeug einschalten, indem Sie zuerst Knopf N (= Sicherheitsschalter den man nicht festsetzen kann) drucken und dann Schalter M betätigten

! bevor der Fraskopf in das Werkstück eingefuhrt wird, muß erst Höchstgeschwindigkeit erreicht werden

-losen Sie den Spannhebel J und drucken Sie langsam das Werkzeug nach unten, bis die Tiefeneinstellung D den Revolvertiefenanschlag G erreicht

-ziehen Sie den Spannhebel J an

-Fräsvorgang mit gleichmäßigem Vorschub vornehmen -beim Führren des Werkzeuges die Bodenplatte flach au dem Werkstück halten

-im Allgemeinen soll man das Werkzeug beim Arbeitsen "ziehen", nicht schieren

-nach beendeter Arbeit Hebel J losen und das Werkzeug in die obere Ausgangsstellung zurückführten Schalter losen M

• Richtiges Führen für verschiedene Schnitte 14

-darauf achten, dass die Drehrichtung des Fräskopfes im Uhrzeigersinn erfolgt

-das Werkzeug so führen, dass sich der Fräskopf in das Werkstück hineindreht und nicht davon wegdreht

• Montieren der Adapterplatte P (zum Arbeitena nach einer Vorlage) 15

Montieren des Seitenanschlags Q 16

-die Führungsstangen Y durch die vorhandenen Bohrungen der Bodenplatte R schiben

-Seitenanschlag auf gewünschte Länge bringen und mit 2 Knöpfen Z befestigen

• Benutzung des Seitenanschlags als Rundführung ⑦!Seitenschlag zuerst umkehren

-Bolzen AA mit Mutter AB wie dargestellt befestigen

-Stangen Y in Bodenplatte R schieben

-Stift AA in markierte Mitte des Kreisbogens eindrücken

-Seitenanschlag mit 2 Knöpfen Z befestigen

-das Werkzeug mit gleichmäßigem Vorschub über das Werkstück führen

Benutzung des Seitenanschlags mit Kurvenpuffer W 18

Kurvenpuffer W (mit montierter Führungswalze) It. Abbildung montieren

-das Werkzeug die Werkstückkante entlang mit leichtem Teilwärtsdruck führen

ANWENDUNGSHINWEISE

• Für Schnitte, die parallel zur Kante Ihres Arbeitsstücks verlaufen, den Seitenanschlag verwenden
• Für Parallelschnitte, die davon zu welt von der Kante Ihres Werkstücks entfernt sind ⑬
  -ein massives Holzstück auf Ihrm Arbeitsstuck mit 2 Schraubklemmen montieren
  -das Werkzeug mit der Bodenplatte entlang der Kante des Holzstückes führen, das Ihnen jetzt als Seitenanschlag dient
• Bei Bits mit einem Führungszapfen oder Kugellager muß der Führungszapfen oder das Kugellager an der Außenseite des Werkstücks, die möglichst glatt sein sollte, geführt werden 19
• Bei größeren Frästiefen ist es empfehlenswert, nacheinander mehrere Bearbeitungsgänge mit geringerer Spanabnahme vorzunehmen
• Für weitere Informationen verweisen wir auf www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Lufungsschlitze S ②)
  Die Gleitschienen T ② gelegentlich schmieren
• Solle das ElektrowerkzeugTOTz sorgfaltiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur SKIL-Elektronerkzeuge ausfuhrten zu halten
• das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)
• Beachten Sie, dass ein falscher oder unsachgemäßiger Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder Fragen Sie ihren Handler)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden

-hieran soll Sie Symbol ⑤ erinnern

GERÄUSCH/VIBRATION

Gemessen nach EN 60745 beträgt der Schalldruckpegel these Werkzeugs 91,0 dB(A) und der Schalleistungspegel 102,0 dB(A) (Unsicherheit K = 3 dB), und die Schwingung 3,0 (Triaxvektorsumme; Unsicherheit K = 1,5m / s^2 )

Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

-die Verwendung des Werkzeugs fur andere

Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen

-Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erhoblich verringgen.

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

NL

Bovenfrees 1860

INTRODUCTIE

TECHNISCHE GEGEVENS ①

MACHINE-ELEMENTEN ②

2) ELEKTRISCHE VEILIGHEID

! dra aldrig at spännmuttern nar det inte sitter fräs i spanntängen; spanntängen kan skadas

• Byte av chucken ⑦

Cui jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu juuu

Llej/1

J 1.7V20 EN oJdIaI W Lw J OoO pLg sS S

（）山

（）

Lg（a）gjio/fo.1.0=Kc

1-VEEN 5

gS LjLgAaLao gJgJgJgJgJgJgJgJgJgJgJgJgJgJg

gss

0sLaiwjg

LaoLeLo g pJg L LcogLaosLgssg Js

Jzdoalgo.1oao gJgSjLgLo jgLo aayagLaio

1 1

g 1 L J L g 1 1 1 1 1 1 1 1 1 1 1

y

1

1 1

DgacjcuoogcogjyloG

bA（）
