NAVODILA ZA UPORABO 1860 AA SKIL

-pripojte hadici vysavače k adaptéru vysavače L12b

• Použití nastroje 13

-frez wiruje w kierunku zgodnym z kierunkiem

wskazowek zegara

-frezowac tak aby frez byt wprovadzany w material, a nie material nakladany na frez

-uklonite zavrtanj stezne celjusti B i steznu celjust (zakljucajte osovinu)

-okrenite alat naopacke

-ubacite novu steznu celjust u njenu osovinu

-postavite zavrtanj stezne celjusti B (zakljucaje osovinu)

A Kljuc vpenjalne celjusti
B Matica pritrdilne objemke
C Kliguc
D Merilnik globine
E Gumb za natančno preragajanje
F Skala za natančno preragajanje
G Revolverska glava za zaustavitev rezalne globine
H Gumb za prilagajanje (merilnik globine)
J Roica za zaklepanje
K Kolesce za izbiro hitrosti
L Adapter za sesalnik
M Gumb za vklop/izklop
N Varnostno stikalo
P Prilagoditvena plošča
Q Stransko vodilo
R Osnovna plošča
S Ventilacjske reze
T Drsnistebri
V ZašcitniPokrov
W Vmesnik za ukrivljene predmete
Y Palice vodilnegaprislona
Z Vijak za nastavitev stranskega vodila
AA Igla vodilega prislona
AB Matica vodilnega prislona
AC Vizir globine
AD Dioda LED

VARNOST

SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRICNA ORODJA

OPOZORILO Preberite vsa varnostna opozorila, navodila in tehnicne podatke ter si oglejte slike, ki so prilozeni temu elektrichnemu orodju. Neuostoceanje spodaj navenenih navodil se lahko odrazi v elektrichnem udaru, pozaru in/ali hudih poskodbah.

Vsa opozorila in navodila shranite, saj jih boste v prihodnosti morda potrebovali.

Pojem "elektricno orodje", ki se pojavlja v nadaljinjem besedilu, se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablom) in na akumulatorska elektricna orodja (brez elektricnega kabla).

1) VARNOST NA DELOVNEM MESTU
a) Poskrbite, da bo Vase delovno mesto vedno Čisto in urejeno. Nered ali neosvetljena delovna področja lahko povzroćijo nezgode.
b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajao gorljive tekocine, plini in prah. Elektrica orodja povzrocajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo.
c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, priblizali elektricnemu orodju. Druge osebe lahko odvrnejo Va so pozornost drugam in izgubili boste nadzor nad orodje.

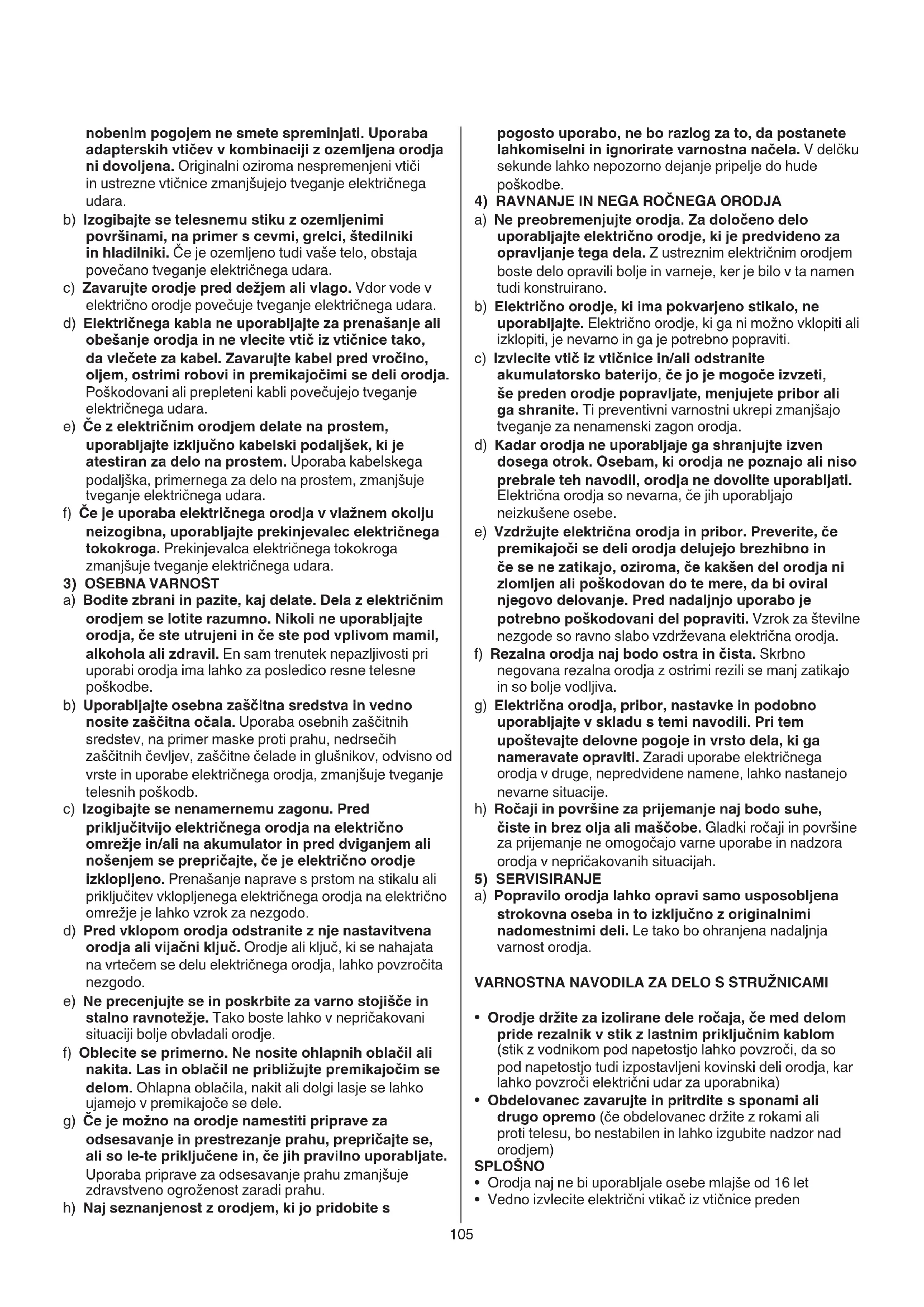

2) ELEKTRICNA VARNOST
a) Vtic mora ustrezati elektrichi vticnici in ga pod

nobenim pogojem ne smete spreiminjati. Uporaba adapterskih vtičev v kombinaciji z ozemljena orodjani dovoljena. Originalni oziroma nespremenjeni vtiči in ustrezne vtičnice zmanjsujejo tveganje elektricnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi povrsinami, na primer s cevmi, grelsi, sterilniki in hladilniki. Ce je ozemljeno tudi vase telo, obstaja povecano tveganje elektricnega udara.
c) Zavarujte orodje pred dezjem ali vlago. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.
d) Elektricega kabla ne uporabljaje za prenašanje ali obesanje orodja in ne volecite vtic iz vticnice tako, da vlecete za kabel. Zavarujte kabel pred vroćino, oljem, ostrimi robovi in premikajocimi se deli orodja. Poškodovani ali prepleteni kabli povečujejo tveganje elektricega udara.
e) Ce z elektricnim orodjem delate na prostem, uporabljajte izključno kabelski podaljšek, ki je atestiran za delo na prostem. Uporaba kabelskega podaljska, primernaega za delo na prostem, zmanjsuje tveganje elektricnega udara.
f) Ce je uporaba elektricnega orodja v vraznem okolju neizogibna, uporabljaje prekinjevalec elektricnegatokokroga. Prekinjevalca elektricnega tokokroga zmanjsuje tveganje elektricnega udara.
3) OSEBNA VARNOST
a) Bodite zbrani in pazite, kaj delate. Dela z elektricnim orodjem se lotite razumno. Nikoli ne uporabljaje orodja, ce ste utrujeni in ce ste pod vplivom FAMILY, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne posskodbe.
b) Uporabljaje osebna zašcitna sredstva in vedno nosite zašcitna očala. Uporaba osebnih zašcitnih sredstev, na primer maske proti prahu, nedrsecih zašcitnih Čevljev, zašcitne Čelade in glusnikov, odvisno od vrste in uporabe elektrčega orodja, zmanjsuje tveganje telesnih poskodb.
c) Izogibajte se nenamernemu zagonu. Pred priključitvijo elektricnega orodja na elektricno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, ce je elektricno orodje izklopljeno. Prenasanje naprave s prstom na stikalu ali priključitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezugodo.
d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem se delu elektricnega orodja, lahko povzročita nezugodo.
e) Ne precenjute se in poskrbite za varno stojisce in stalno ravnotezje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje.
f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne priblizujte premikajocim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajocse se dele.
g) Ce je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te priključene in, ce jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjsuje zdravstveno ogroženost zaradi prahu.
h) Najseznanjenostz orodjem,ki jo pridobite s

pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorantrate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

4) RAVNANJE IN NEGA ROCNEGA ORODJA

a) Ne preobremenjute orodja. Za doloceno delo uporabljaje elektricno orodje, ki je predvideno za opravljanje tega dela. Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje, ker je bilov ta namen tudi konstruirano.
b) Elektricno orodje, ki imaPokvarjeno stikalo, ne uporabljajte. Elektricno orodje, ki ga ni mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Izvlecite vtic iz vticnice in/ali odstranite akumulatorsko baterijo, ce je je mogoce izvzeti, se preden orodje popravljate, menujete pribor ali ga shranite. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamenski zagon orodja.
d) Kadar orodja ne uporabljaje ga shranjujte izven dosegaa otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljajo neizkušene osebe.
e) Vzdrujte elektricna orodja in pribor. Preverite, cek premikajci se deli orodja delujejo brezhibno in ce se ne zatikajo, oziroma, cekaksen del orodja n zlomljen ali poskodovan do te mere, da bi oviral njegovo delovanje. Pred nadalnjoo uporabo je potrebno poskodovani del popraviti. Vzrok za stevilne nezgode so ravno slabo vzdruzevana elektrica na orodja.
f) Rezalna orodja naj bodo ostra in cista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva.
g) Elektricna orodja, pribor, nastavke in podobno uporabljaje v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe elektricnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.
h) Rocaji in povrsine za prijemanje naj bodo suhe, ciste in brez olja ali mascobe. Gladki rocaji in povrsine za prijemanje ne omogocajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
5) SERVISIRANJE
a) Popravilo orodja lahko opravi samo usposobljena strokovna oseba in to izključno z originalnimi nadomestnimi deli. Le takto bo ohranjena nadaljnja varnost orodja.

VARNOSTNA NAVODILA ZA DELO S STRUZNICAMI

• Orodje držite za izolirane dele ročaja,Če med delom pride rezalnik v stik zlastnim priključnim kablom (stik z vodnikom pod napetostjo lahko povzroci, da so pod napetostjo tud izpostavljeni kovinski deli orodja, kar lahko povzroci elektrici udar za uporabnika)
• Obdelovanec zavarujte in pritrdite s sponami ali drugo opremo (ce obdelovanec drzite z rokami ali proti telesu, bo nestabilen in lahko izgubite nadzor nad orodjem)

SPLOSNO

• Orodja naj ne bi uporabljale osebe mlajse od 16 let
• Vedno izvlecite elektrichi vtika iz vtichice preden

spreminjate nastavitve ali menjate pribor

PRIBOR

• SKIL zagotavlja brezhibno delovanje orodja le z uporabo originalnegadodatnegapribora
• Uporabljaje lahko dodatni pribor, kateregao dovoljena hitrost je najmanj enaka najvecji hitrosti orodja
• Ne uporabljaje poskodovanih ali nepravilno oblikovanih stružnih nožev
• Uporabljajte le ostre stružne noze
• Zašcitite dodatno opremo pred udarci, sunki in masčobami
• Uporabljaje le stružne noze iz hitrozega jekla (HSS) ali rezila s karbidno trdino (CT)

PREDUPORABO

• Izogibajte se poskodb zaradi vijakov, zebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela
• Vedno preverite, ce je napetost omrežja enaka napetosti, ki je navedena na tablici orodja
• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)
• Ne vpenjaje stroja v primež
• Uporabljaje povsem iztegnjene in varne elektricne podaljske, z jakostjo 16 amperov
  Med delom lahko nivo hrupa presega 85 dB(A); uporabljaje zašcitoti proti hrupu
• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko skodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroci alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljaje napravo za odsesavanje prahu, kjer je le-to:no priključiti
• Nekatere vrste prahu so klasificirane kot kancerogene (kot npr. prah hrasta in bukve) še posebno ob socasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to:nozn no priključiti
• Upostevajte nacionalne zahteve glide prahu za materiale katere zeilite obdelovati
• Prepricajte se, ce je stikalo izklopljeno, preden priključite priključni kabel

MEDUPORABO

Kabel naj bo vedno odmaknjen od gibljivih delov stroja; usmerite ga proti zadnjemu delu, stran od stroja
- Nikoli ne uporabljaje orodja, ce je poskodovana temeljna plošča R (2) (= zašcitno varovalo); plošćo naj zamenja strokovnjak
- Orodja ne smete nikoli uporabljati s poskodovanim kablom. Kabel morate zamenjati s posebej pripravljenim kablom, ki je na voljo pri servisem podjetju.
- Ko stroj vklopite, umaknite roke in prste od stružnega noža
- Med struženjem rajne bo rezalna globina stružnega noza nikoli vecja od Najvecje dovoljene vrednosti
- Ce pride do elektricnih ali mehanskih okvar, takoj izklopite stroj in izvlecite vtikač iz vtčnice
V primeru, da je stružni nož blokiran, kar se kaže v naglih gibih stroja, takoj izklopite stroj
- V primeru prekinitve delovanja ali ce pomotoma izvlecate vtikac, takoj izklopite stroj, da bi takoprepreci li ponen nenadziran zagon stroja
- Ne pritiskajte s preveliko silo na orodje, da ne pride do njegove zaustavitve

POUPORABI

• Po zaključenem delu, popustite ročico J ②, potisnite stroj nazaj v dvignjen, začetni položaj in ga izklopite

POJASNilo OZNAK NA ORODJU

Pred uporabo preberite navodila za uporabo
Dvojna izolacija (ozemljitveni kabel ni potreben)
⑤ Orodja ne odstranjujte s hiñimi oppadki

UPORABA

• Namestitev/odstranitev stružnih nožev 6

! izklopite orodje in izvlecite vtikač iz vtichnice

! prepricajte se, da je bat stružnega noza povsem Čist

! prepricajte se, da velikost vpenjalne celjusti (6 mm, 6,35 mm, 8 mm) ustreza velikosti bata stružnega noža

-obrnite orodje na glavo
- zaklenite bat, takao da potisnete ključ zaČeljust A (ce je potrebno,zasukajte matico vpenjalneČeljusti B) in jo zadržite, medtem ko

ZA NAMESTITEV:

-s ključem za odvjanje C sprostite matico vpenjalne celjusti B
- struzni nož x vstavite v vpenjalno Čeljust ⑦ takó, da pustite nekaj prostora
-s ključem za odvijanje C trdno privije matico vpenjalne celjusti
-sprostite kliguc vpenjalne celjusti A

ZA ODSTRANITEV:

-s ključem za odvjanje C sprostite matico vpenjalne celjusti B
-odstranite stružni nož,
-sprostite ključ vpenjalne celjusti A

! za sprostitev stružnega noza boste morda morali s kladivom in kosom lesa za zašcitro stružnega noza udariti po zgornjem delu stružnega noza
! nikoli ne privijte matice,Če v vpenjalni celjusti ni stružnega noza; na ta način lahko poskodujete vpenjalno celjust

Zamenjavapritrdlinihobjemk ⑦

! izklopite orodje in izvlecite vtikač iz vticnice
! prepričajte se, da je držaj Čeljusti povsem Čist
-sprostite matico vpenjalne celjusti B za 2 ali 3 obrate
-s ključem za odvijanje C potolcite po matici B
-odstranite matico in B in vpenjalno celjust (kljuc celjusti)
-obrnite orodje na glavo
-vstavite novo Čeljust v držaj Čeljusti
-namestite matico vpenjalne celjusti B (ključ celjusti)

! nikoli ne privijte matice,Če v vpenjalni celjusti ni stružnega noza; na ta način lahko poskodujete vpenjalno celjust

• Prilagajanérezalnglobine 8

! izklopite orodje in izvlecite vtikač iz vtichnice
-skalo za natančno preragajanje nastavite v sredinski položaj takto, da zavrtite gumb E do konca, nato pa ga zavrtite nazaj za 4 polne obrate in nastavite skalo F na 0 ⑧ a
-zavrtite revolversko glavo G takto, da najnizje lezece obmoce je glave klikne na mestu pod merilnikom globine D (za nastavitev vrednosti nic) ⑧ b
-sprostite gumb H takto, da merilnik globine D pade do revolverske glave za zaustavitev rezalne globine G8b
-postavite stroj na obdelovalni predmet
-sprostite rocico za zaklepanje J@C

-potisnite stroj navzdol, dokler se stružni nož ne dotakne obdelovalnegaprondmeta 8d

-sprostitine privijte rocico za zaklepanje J ⑧

-vizir globine AC premaknite na 0 mm(8) f

-dvignite merilnik globine D za tolko milimetrov, kolikor znašaŽelena rezalna globina, in pričvrstite gumb H 8f

-sprostite rocico za zaklepanje J in stroj znova vodite navzgor

-z gumbom za natancno preragajance E natancneje prilagodite globino rezanja (0..± 8mm) ; oznake na skali F ustrezajo 0,1mm , 1 polni obrat ustreza 2,0mm

-z revolversko glavo za zaustavitev rezalne globine G lahko rezalno globino ustrezno povecate po korakih (priporoceno za globoke reze)

! po menjavi stružnih nožev znova nastavite rezalno globino

Nastavitevhitrosti 9

Za optimalne rezultate odrezavanja na razlichnih materialih

-izberite rezalno hitrost na kolescu K (tudi med delovanjem stroja)

-da bi dolocili ustrezno rezalno hitrost, si pomagajte z razpredelnico 10

-preden začnete delati, dolocite optimalno hitrost, takado ja pospreskusite na odvecnem obdelovalnem materialu! po dolgih odobjih dela pri nizki hitrosti pustite,da se stroj ohladi, in sicer takdo ta delujepriblžno 3 minute pri veliki hitrosti in breznaloženega materiala

• Dioda LED AD ⑪

-LED-dioda AD se samodejno vklopi, ko vklopite sprozilec M

• Odsesavanje prahu

-namestite adapter za sesalnik L, kot je prikazano ① a

-postavite stroj na obdelovalni predmet

• orodje vkljucite takto, da najprej stisnete gumb N (varnostno stikalo, katero ne sme biti blokirano), nato pa pritisnite gumb M

! preden se stružni nož dotakne obdelovalnega predmeta, mora stroj teči pri polni hitrosti

-sprostite rocico za zaklepanje J in pocasi potisnite stroj navzdol, dokler merilnik globine D ne doseze revolverske glave za zaustavitev rezalne globine G

-privijte rocico za zaklepanje J

-izvedite postopek struženja ob enotni stopnji pogona

-stroj uporabljaje tako, da je temeljna plošča plosko na obdelovalnem predmetu

-velja splošno pravilo, da mora delavec vleči stroj, ne pa ga potiskati

• po zakljucenem delu, popustite rocico J in potisnite
  stroj nazaj v dvignjen, začetni položaj
  -sprostite stikalo M

Pravilno vodenje stroja 14

-ne pozabite, da se stružni nož obrača v smeri urnega kazalca

-stroj vodite tako, da se struzni noz obrača proti materialu, ki ga obdelujete in ne stran od njega

• Namestitev prilagoditvene plošće P (za kopiranje s šablono) ⑮

• Namestitev vodilnega prislona Q 16

-vstavite vodila vodilnega prislona Y skozi odprtine vtemeljni plošci R
- pomaknite vodilni prislon do zelene sirine in ga pritrdite
z dvema gumboma Z

• Uporaba vodilnegaprislona kotvodila za rezanje v krogu 17

! najprejzasukajte vodilni prislon

-pritrdite osnik AA zmatico AB, kot je prikazano na sliki
-vstavite vodili Y v temeljno plošco R
-zabodite osnik AA v označeno sredino krožnega loka
-privijte vodilni prislon z dvema gumboma Z
-vodite stroj's stalnim dovajanjem pogona cze obdelovalni predmet

• Uporaba vodilnega prislona z vmesnikom za ukrivljene predmete W 18

-namestite vmesnik za ukrivljene predmete W (z

namešćenim kolescem za vodenje) kot kaže slika

-vodite stroj vzdolž roba obdelovalnega predmeta, tak

da s strani narahlo pritiskate nanj

UPORABNI NASVETI

• Za reze, ki tecejo vzporedno s stranskim delom obdelovalnegaprondeta, uporabite vodilni pri

• Za vzporedne reze v obdelovalni predmet, ki je daleč od roba ⑬

-z dvema objemkama pritrdite raven kos lesa na obdelovalni predmet
-vodite stroj, tako da je temeljna plošča vzdolž robu lesenega kosa, ki zdaj deluje kot vodilni prislon

• Ko uporabljate stružne noze s pomožnim ali kroglicnim ležajem, mora pomožni ali kroglicni ležaj drseti vzdolž robu obdelovalnega predmeta, ta pa mora biti povsem gladek (19)

• Za večje rezalne globine priporočamo, da izvedete nekaj zaporednih rezov z nižjo stopnio odstranjevanja

• Za več informacij obišcite splétrno stran www.skil.com

VZDRZEVANJE/SERVISIRANJE

• Orodje ni namenjeno profesionalni uporabi
• Priključni kabel in orodje naj bosta vedno Čista (posebej še prezračevalne odprtine S ②)
• Obcasno podmažite drsne stbre T ②

• Ce bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblašcena za popravila SKILevih elektricnih orodij

• posljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalu v njblžjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

Zavedajte se, da garancija ne vkljucije poskodb zaradi preobrenitve orodja ali nepravilne rabe (glede SKILovih garancijskih pogojev obišcite www.skil.com ali povprašajte prodajalca)

OKOLJE

• Elektricnega orodja, pribora in embalaze ne odstranjujte s hišnimi odpadki (samo za države EU)

-v skladu z Evropsko direktivo 2012/19/EG o opadnii elektrichi in elektronski opremi inznjenim izvajanjem v nacionalni zakonodaji je treba elektrichna orodja ob

koncu njihove ziviljenjske doe loceno zbirati in jih
predati v postopek okolju prijaznega recikiranja
-ko je potrebno odstranjevanje, naj vas o naacinu spomni
simbol ⑤

HRUP/VIBRACIJA

• Raven zvočnega tlaka tega orodja, ki je bila izmerjena v skladu s standardom EN 60745, je 91,0 dB(A), raven zvočne moči je 102,0 dB(A) (odstopanje K = 3 dB), skupne vrednosti vibracij 3,0 (triosna vektorska vsota; odstopanje K = 1,5 m/s²)
• Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoce za primerjavo razlicnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

-uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdřevanimi nastavki lahko znatno poveča raven izpostavljenosti
-cas, ko je orodje izklopljeno ali ko tece, vendar
znim ne delamo, lahko znatno zmanjsa raven
izpostavlienosti

! pred posledicami vibracij se zašcitite z
vždrževanjem orodja in pripadajocih nastavkov, ter
tako, da so vaše roke tople, vaši delovni vzorci pa
organizirani

EST

Ulafrees 1860

SISSEJUHATUS
