BRUKSANVISNING 1860 AA SKIL

• Justering av frasdjup 8

Y Sidestyretsflanger

Gem alle advarsler og instruktioner til senere brug.

• Dette verktøyet er bestemt for fresing av noter, kanter, profiler og langhull i tre, kunststoff og lette bygningsmaterialer samt for kopieringsfresing
• Dette verktøyet er/DDne beregnet paa profesjonell bruk
  Les og ta vare pàdenne brukerveiledningen ③

TEKNISKE DATA①

VERKTOYELEMENTER ②

A Spindellas
B Chuck-mutter
C Nokkel
D Dybdemal
E Finjusteringsknapp
F Finjusteringsskala
G Dybdestopp-revolversokkel
H Justeringsknott (dybdemaler)
J Lasehendel
K Hjul til hastighetsvalg
L Stovsugeradapter
M Av/pa-bryter
N Sikkherhetsbryter
P Adapterplate
Q Sidestiller
Bunnplate
S Ventilasjonsapninger
T Glideskinner
V Beskytende deksel
W Kurvebuffer
Y Parallellanleggstag
Z Knott for justering av sidestiller
AA Pinne parallellanlegg
AB Mutter parallellanlegg
AC Dybdevisir
AD LED-Lampe

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTKOVERKTÖY

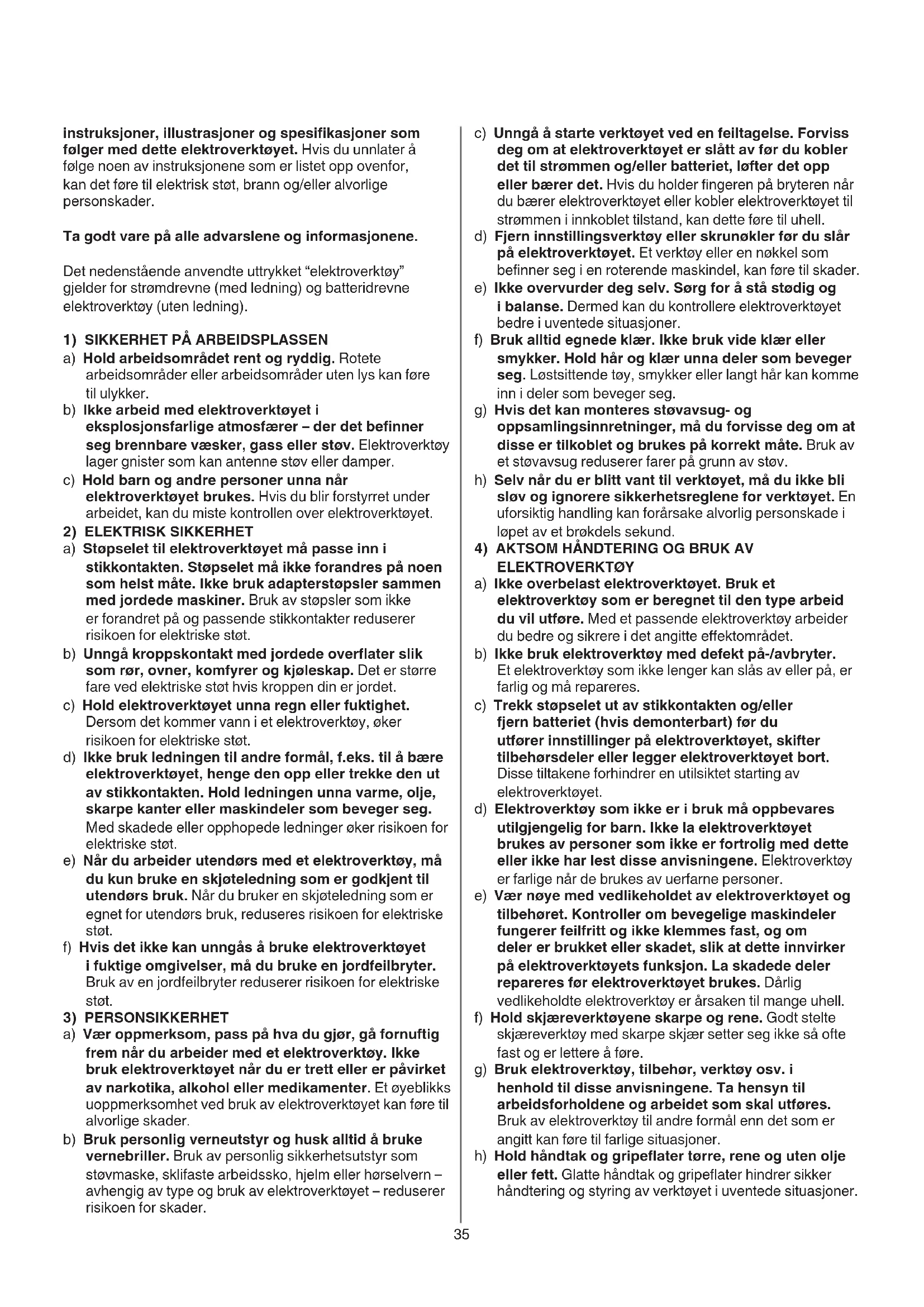

ADVARSEL Les alle sikkerhetsadvorsler,

instruktjoner, illustrasjoner og spesifikasjoner som folger med dette elektroverktoyet. Hvis du unnlater a folge noen av instruktjonene som er listet opp ovenfor, kan det fere til elektrisk stot, brann og/eller alvorlige personskader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvendte uttrykket "elektroverktoy" gjelder for stromdrevne (med ledning) og batteridrevne elektroverktoy (uten ledning).

b) Ikke arbeid med elektroverktoyet i eksplosjonsfarlige atmosfærer - der det befinner seg brennbare vasker, gass erler stov. Elektroverktoylager gnister som kan antennene stov erler damper.

c) Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Stöpselet til elektroverktøyet på passerinn i stikkontakten. Stöpselet pågressive på noen som helst på. Ikke bruk adapterstöpsler sammen med jordede maskiner. Bruk av stöpsler pågressive er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slick som rør, ovner, komfyrer og kjoleskap. Det er større fare ved elektriske stø hvis kroppen din er jordet.

c) Hold elektroverktoyet unna regn erler fuktigkeit. Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.

d) Ikke bruk ledningen til andre formål, f.eks. til Å bære elektroverktøyet, henge den opp eller trenkke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Nár du arbeider utendørs med et elektroverktóy, ma du kun bruke en skjoteledning som er godkjent til utendørs bruk. Nár du bruker en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stot.

f) Hvis det ikke kan unngås Å bruke elektroverktøyet i fuktige omgivelser, mA du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass pa hva du gjør, gå fornuftig frem nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet nár du er trett eller er pavirket av narkotika, alkohol eller medikamenteer. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan fore til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm eller horselvern - avhengig av type ogBruk av elektroverktoyet - reduserer risikoen for skader.

4) AKTSOM HändTERING OG BRUK AV ELEKTKOVERKTÖY

c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av För du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryterenningar du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette fore til uhell.
d) Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy ellen nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Ikke overvurder deg selv. Sørg for á stå stødig og i balanse. Dermen kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bru k vide klær ell er smykker. Hold här og klær unna deler som beveger seg. Løstsittende toy, smykker ellert langt har kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsmilingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.
h) Selv nár du er blittvant til verktoyet, ma du ikke blislov og ignorerere sikkerhetsreglene for verktoyet. Enuforsiktig handling kan forårsake alvorlig personskade i Iopet av et brokdels sekund.
a) Ikke overbelast elektroverktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk elektroverktoy med defekt pa-/avbryter. Et elektroverktoy som ikke lenger kan slås av eller pa, er farlig og ma repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) for du utfører innstillinger på elektroverktøyet, skifter tilbehorsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brakes av personer som ikke er fortrolig med dette eller ikke har lest,this anvisingene.Elektroverktøy er farlige när de brakes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slick at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres for elektroverktøyet brukes. Dárlig vedlikeholdte elektroverktøv er ørsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å före.
g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan fore til farlige situasjoner.
h) Hold handtak og gripeflater tøre, rene og uten olje erler fett. Glatte handtak og gripeflater hinder sikker handtering og styring av verktøyet i uventede situasjoner.

5) SERVICE

a) Maskinen din skal alltid kun repareres av kualifisert fagpersonale og kun med originale resedeler. Slik opprettholdes elektroverktoyets sikkerhet.

SIKKERHETSANVISNINGER FOR FRES

• Ta kun tak i elektroverktøyet på de isolerte gripeflatene, fordi kutteverktøy kankommen i berøring med ledningen (hvis en strømforende ledning kuttes, kan metalldeler på elektroverktøyet bli stromforende ogBrukeren kan fælektrisk stot)

• Bruk klemmer aller andere practiske matier a sikre og stotte arbeidsstykket til et stodig underlag (a holde arbeidsstykket i handen aller mot kroppen gjør det ustodig og kan fore til tap av kontroll)

GENERELL

• Verktøyet må ikke brukes av personer under 16 Å
• Ta alltid ut kontakten for du forandrer innstlinger pa sagen ell er skifter tilbehør

TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom original-tilbehør brukes
• Bruk kun tilbehör med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall
• Bruk aldri freestål som er sprukket eller deformert
• Bruk kun skarpe freestål
• Beskytt tilbehoret mot slag, stot og fett
• Bruk alltid hardmetall aller HSS freestät til davon verktøyet

FOR BRUK

• Unngå skade pga. skruer, spiker eller andre elementer i arbeidsstykket; fjernes for man starter jobben
• Sjekk alltid at tilførst spennenen er den samme som oppgitt pa verktoyets merkeplate
• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)
• Verktøyet må ikke spennes fast i en skrustikke
• Bruk helt utrullet og sikker skjoteledning med en kapasitet pa 16 A
• Støynivået under arbeid kan overskride 85 dB(A); bruk hørselvern
• Stov fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan vare skadelig (kontakt med eller inhalering av stov kan gi allergiske reaksjoner og/ eller sykdommer i andedrettsorganene for brukeren aller personer i nærheten); bruk stovmaske og arbeid med stovfjerningsutstyr nr det er mulig
• Visse typé stov er klassifisert som kreftfremkallende (som f.eks. stov fra eik og bok), spesielt sammen med tilsetningsstoffer trebehandling; bruk stovmaske og arbeid med stovfjerningsutstyr när det er mulig
• Følg de nasjonale krav, nær det gjelder stov for de materialer du ønsker a arbeide med
• Forsikre deg om at verktøyet er slätt av nár støpselet settes inn

UNDER BRUK

• Hold alltid kabelen borte fra bevegelige deler på verktøyet; for kabelen bakover bort fra verktøyet
• Bruk aldri verktoyet nár salen R (= beskyttelsesdeksel) er skadet; fä den byttet ut av en kvalifisert person
• Verktøyet skal aldri brukes hvis ledningen er skadet. Det må byttes ut med en spezialledning tilgjengelig via serviceavdelingen.

• Hold hender og fingre borte fra freestålet när verktøyet er slätt på

• Overskrid aldri maksimalfresedybden av freestålet under freseoperasjonen

• I tilfelle en elektrisk aller mekanisk svikt, skal verktøyet med en gang slås av og stopslet trekkes ut
• I tilfelle freestålet blokkeres, som kan gjore at verktøyet rykker, ma verktøyet slås av med en gang
• I tilfelle strømbrudd, eller hvis stapselet trekkes ut tilfeldig, slå straks av verktøyet foråhindre ukontrollert gjenstart
• Sett kein sa mye press på verktøyet at det stopper rotasjonen

ETTER BRUK

• Etter avsluttet arbeid, lösnes armen J ②, fores verktøyet tilbake til øvre utgangstilling og slås av

FORKLARING AV SYMBOLER PÄ VERKTÖY

③ Les instruksjonsboken f#r bruk
Dobbeltisolert (ikke nadvendig med jordingsleder)
⑤ Kast aldri verktoy i husholdningsavfallet

BRUK

• Montering/fjerning av freestål 6! slá av verktøyet og trekk stopslet ut av kontakten! kontroller at freestålets spindel er ren! kontroller at diameteren på spennhylsen (6 mm, 6,35 mm, 8 mm) er i samsvar med diameteren på freestålets spindel

-losner lasemutteren B med nokkelen C
-fjern freestål
-frigjør spindellåsen A

! for Å lysne et freestål kan det ∀e nɒdvendig
å bankelettpàtoppenatfreestålet,brukenhammer ogetstykkevedfora beskyttetfreestålet

! stram aldri lase mutteren uten at det er et freestal i spennhylsen; ellers kan donne skades

Bytting av chucker ⑦

! slá av verktøyet og trekk stopslet ut av kontakten! kontroller at spennhylsen spindel er ren
-losne lase mutteren B 2 erler 3 omdreininger
-banklettpàlasemutterenBmednokkelenC
-fjern lase mutteren B og spennhylsen (las spindelen)
-vend verktoyet opp ned
-settny spennhylse i spennhylsen spindelen
-monter lasemutter B (las spindelen)
! stram aldri lase mutteren uten at det er et freestal i spennhylsen; ellers kan donne skades

• Justering av fresedybden 8

! slá av verktóyet og trekk stopslet ut av kontakten -still inn finjusteringen til midtposisjon ved á vri knappen E til enden og deretter tilbake 4 hele omdreininger og stille inn skalaen F pá 0 ⑧ a
- roter revolversokkelen Gslik at den laveste posisjonen klikker pa plass rett under dybdemaleren D (for nullstilling) 8b
-losne knappen H sik at dybdemaleren D faller ned i

dybdestopp-revolversokkelen G ⑧ b

-sett verktøyet pa arbeidsstykket

-losne lasespaken J ⑧

-los ut og trekk til lasespaken J ⑧ e

-sett dybdevisiret AC til 0 mmf

-losne Iasespaken J og før verktoyet opp igjen

-bruk finjusteringsknappen E til Å stille inn en mer nøyaktig fresedybde (0..±8 mm); merkene på skalaen F tilsvarer 0,1 mm, 1 hel omdreining tilsvarer 2,0 mm

-med dybdestopp-revolversokkelen G kan freesedybden okes trinnvis (anbefales for dype kutt)

! re-justering av fresedybde etter Å ha byttet fresebits

For a fā best mulig resultat nár fresen brukes pā forskjellige materialer

-velg en passende fresehastiget med hjulet K (kan stilles inn ogsa mens verktoyet er i gang)

-bruk tabell som reference for a bestemme riktig fresehastigkeit

-for man begynner arbeidet, ma man finne den optimale hastigheten ved a prove seg fram forst pa et arbeidsstykke som er til overs

-monter stovsugeradapter L som vist ⑫

-koble stovsugerslangen til adapteren for stovsugeren L 12b

• Bruk av verktoyet 13

! hold alltid verktoyet fast med begge hender! under arbeid, hold verktoyet alltid i gratt (grae) grepsomrade(r)

-sett verktøyet på arbeidsstykket

-sla pa verktoyet ved forst a trykke inn knapp N (= sikkerhetsbryter som/DDKE kan Iases) og deretter trykk inn bryter M

!For freeståletkommenikontakt med arbeidsstykket,ma verktoyet haadd maks. hastighet

-losne Iasespaken J og skyv verktoyet sakte ned inntil dybemaleren D när dybdestopp-revolversokkelenG

-stram til lasespaken J

-utfør fresingen med jevn fremf.orging

-anvend verktøyet med fotplaten flatt på arbeidsstykket

-etter avsluttet arbeid, lõsne spaken J og før verktøyet tilbake til øvre utgangstilling

-losne bryteren M

Korrekt foring 14

-ha i minne at verktoyet roterer med urviserne

-For verktoyet sik at freestalet skjaerer inn i arbeidsstykket, icke ut fra det

• Montering av adapterplaten P (ved kopiering etter sjablong) 15

• Montering av sidestiller Q 16

-sett i sidestillerstengene Y gjennom hullene i salen R -skyv sidestiller til onsket vidde og fest med 2 knotter Z

• Bruke sidestiller som sirkulaer maler 17

! snu sidestiller Forst

-fest pinnen AA med mutteren AB som vist pa tegningen
-sett stengene Yinnisalen R
-stikk pinnen AA inn i det avmerkede sentrum pa en sirkelbue
-fest sidestilleren med 2 knotter Z
-for verktoyet jevt over arbeidsstykket

• Bruk sidestiller med kurve kurvebuffer W 18

-monter kurvebuffer W (med foringsvalse montert) som vist
-For verktoyet langs kanten av arbeidsstykket med lett trykk mot sider

BRUKERTIPS

• For kutt parallelt med kanten av arbeidsstykket bruk sidestiller
  For kutt parallelti arbeidsstykker langt fra kanten 13
  -fest da et stykke tre ved hjelp av 2 klemmer
  -før verktøyet med salen mot kanten av trestykket som da fungerer som sidestiller
• Ved bruk av freestål med en styretapp erer et kulelager skal styretappene erer kulelageret gli langs kanten av arbeidsstykket som skal vare fullstendig glatt 19
• Ved større fresedybder anbefales det á bearbeide flaten flere ganger etter hverandre med liters sponfjerning i hver omgang
  Se www.skil.com for mer informasjon

• Dette verktøyet er/DDne beregnet paa profesjonell bruk

• Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene S ②)
  Smor glideskinnene T 2 av og til
  Hvis elektroverktoyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for SKIL-electroverktoy

• send verktøyet i montert tilstand sammen med kjopebevis til forhandleren eller naermeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekker av garantien (for SKIL garantibetingelser se www.skil.com uller spør din forhandler)

MILJ0

• Kast aldri elektroverktoy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

-i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroverktoy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg
-symbolet ⑤ er patrykt som en paminnelse narnutskiftning er nodvendig

STØY/VIBRASJON

• Malti samsvar med EN 60745, lydtrykksnivæt til dette verktøyet er 91,0 dB(A) og lydeffektnivæt er 102,0 dB(A) (usikkerhet K = 3 dB) og vibrasjonen 3,0 ~m / s^2 (triaks vektorsum usikkerhet K = 1,5 ~m / s^2 )
  Vibrasjonsnivæt er malt i somsvar med en standardisert test som er angitt i EN 60745; den kan brukes til áSAMmenligne et verktoy med et annet, og som et forelpig overslag over eksponering for vibrasjoner ved bruk av verktoyet til de oppgavene som er nevnt -bruk av verktoyet til andre oppgaver, eller med annet ellermangelfullt vedlikeholdt utstyr, kan gi en vesentlig okning av eksponeringsnivæt -tidsrommene nár verktoyet er avslatt eller nár det gär men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivæt

! beskytt deg selv mot virkningene av vibrasjoner ved Å vedlikeholde verktøyet og utstyret, holde hendene varme og organisearbeidsmåten din
