Produkttype	Fresemaskin (overfres)
Merke	Skil
Modell	1841 AA
Strømforsyning	Nettstrøm, dobbel isolering (trenger ikke jording)
Variabel hastighet	Ja, med justeringshjul
Fresedybde	Presisjonsjusterbar ±10 mm med måler og stoppetårn
Dybdestopp	Tårn med flere posisjoner for trinnvis fresing
Parallellanlegg	Inkludert, kan brukes til sirkulære kutt
Støvavsugstilkobling	Tilkobling for støvsuger (diameter ikke spesifisert)
Aksellås	Ja, for bytte av fres
Sikkerhetsbryter	Ja, sikkerhetsknapp som ikke kan låses
Beskyttelsesdeksel	Ja
Tilgjengelige spennhylser	6 mm, 6,35 mm, 8 mm
Støynivå	Trykk: 88 dB(A), Effekt: 99 dB(A) (K=3 dB)
Vibrasjoner	3,1 m/s² (K=1,5 m/s²)
Vedlikehold	Rengjør ventilasjonssporene, smør styreaksene
Ettermarkedsservice	Reparasjon kun hos autorisert SKIL-serviceverksted
Miljø	Skal ikke kastes med husholdningsavfall (resirkulering)

Ofte stilte spørsmål - 1841 AA SKIL

Hvordan bytter jeg fresen på Skil 1841 AA?

Koble fra verktøyet. Lås akselen ved å trykke på låsen A. Løsne mutteren på spennhylsen B med nøkkelen C. Sett inn fresen i spennhylsen med en klaring på ca. 2 mm (se illustrasjon). Stram mutteren godt. Slipp aksellåsen.

Hvordan justerer jeg fresedybden?

Koble fra verktøyet. Plasser verktøyet på arbeidsstykket. Løsne låsearmen H, skyv verktøyet ned til fresen berører arbeidsstykket. Stram armen. Still dybdemåleren D til ønsket verdi (i mm) og stram knappen G. Bruk presisjonsjusteringsknappen E for finjustering (±10 mm). Tårnet F gjør det mulig å frese i trinn.

Hvordan bruker jeg parallellanlegget?

Sett parallellanleggets stenger V inn i åpningene på basisplaten Q. Skyv anlegget til ønsket bredde og fest det med knottene W. For sirkulære kutt, bruk tappen X og mutteren Y som dreiepunkt.

Hvordan kobler jeg til en støvsuger?

Monter støvsugerslangen på akselen K som er beregnet for dette. Påse at slangen ikke hindrer fresingen.

Hvordan bytter jeg spennhylsen?

Koble fra verktøyet. Løsne mutteren på spennhylsen B med 2 til 3 omdreininger. Bank lett på mutteren med nøkkelen C for å løsne den. Ta av mutteren og spennhylsen. Lås akselen, sett deretter inn den nye spennhylsen og skru mutteren godt fast.

Hvilke typer freser er kompatible?

Bruk kun freser av hurtigstål (HSS) eller karbid. Fresens tillatte hastighet må være minst like høy som verktøyets maksimale tomgangshastighet. Spennhylsene aksepterer skaft på 6 mm, 6,35 mm eller 8 mm.

Hvordan justerer jeg rotasjonshastigheten?

Drei på hjulet J (også mens verktøyet går) for å velge hastighet. Se tabellen i bruksanvisningen for å velge hastighet basert på materialet. Etter langvarig arbeid ved lav hastighet, la verktøyet gå tomgang ved høy hastighet i 3 minutter for å kjøle det ned.

Hva er de viktigste sikkerhetstiltakene?

Les alle advarslene. Bruk vernebriller og støvmaske. Koble alltid fra verktøyet før justering eller bytte av tilbehør. Bruk isolerte håndtak for å unngå elektrisk støt. Hold barn på avstand. Ikke arbeid på materialer som inneholder asbest.

Hvordan vedlikeholder jeg fresemaskinen Skil 1841 AA?

Hold verktøyet og kabelen rene, spesielt ventilasjonssporene R. Smør styreaksene S av og til. For reparasjoner, overlat verktøyet til et autorisert SKIL-serviceverksted.

Hva gjør jeg hvis fresen setter seg fast under arbeid?

Stans verktøyet umiddelbart og trekk ut støpselet. Løsne fresen forsiktig. Kontroller at fresen ikke er skadet. Ikke bruk makt: hvis blokkeringen vedvarer, kontakt en fagperson.

BRUKSANVISNING 1841 AA SKIL

Anvandning av maskinen 13

Gem alle advarsler og instruktioner til senere brug.

-broker akslen ved at trykke pa Iasen A (drej

-monter stovsuger til forlaengerstykket K

• Dette verktøyet er bestemt for fresing av noter, kanter, profiler og langhull i tre, kunststoff og lette bygningsmaterialer samt for kopieringsfresing
• Dette verktøyet er/DDne beregnet paa profesjonell bruk
  Les og ta vare pa donne brukerveiledningen ③

TEKNISKE DATA①

VERKTOYELEMENTER ②

A Spindellas
B Chuck-mutter
C Nokkel
D Dybdemaler
E Finjusteringsknapp
F Dybdestopp-revolversokkel
G Justeringsknott (dybdemaler)
H Lasehendel
J Hjul til hastighetsvalg
K Adapter for stovsuger
L Av/pa bryter
M Sikkherhetsbryter
N Adapterplate
P Sidestiller
Bunnplate
R Ventilasjonsapninger
S Glideskinner
T Beskyttende deksel
V Parallellanleggstag
W Knott for justering av sidestiller
X Pinne parallellanlegg
Y Mutter parallellanlegg
Z Dybdevisir

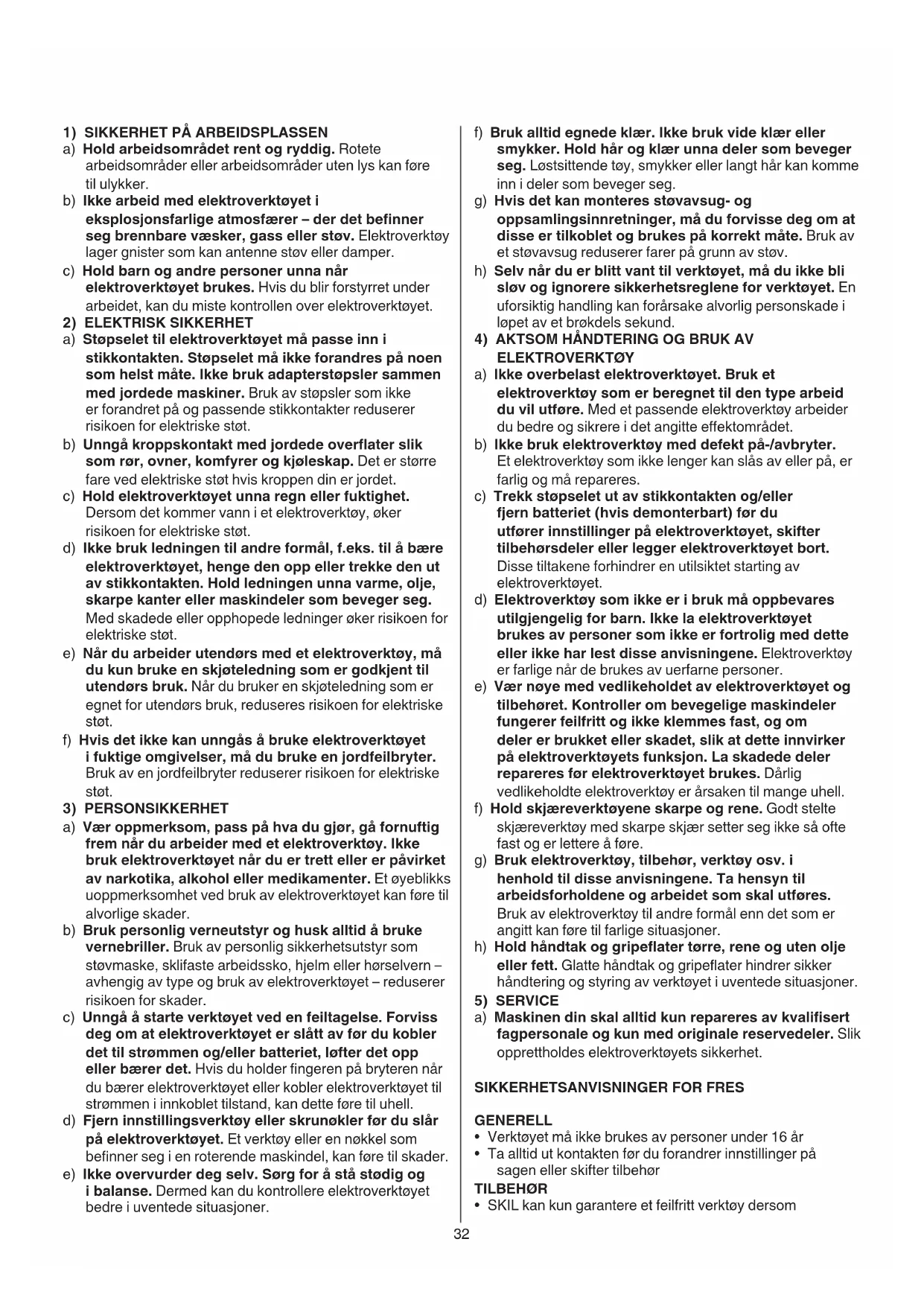

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTÖY

ADVARSEL Les alle sikkerhetsadvorsler, instruksjoner, illustrasjoner og spesifikasjoner som folger med dette elektroverktoyet. Hvis du unnlater a folge noen av instruksjonene som er listet opp ovenfor, kan det fere til elektrisk stot, brann og/eller alvorlige personskader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvende uttrykket "elevtroverktoy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktoy (uten ledning).

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan fere til ulykker.
b) Ikke arbeid med elektroverktoyet i eksplosjonsfarlige atmosfærer - der det befinner seg brennbare vasker, gass erler stov. Elektroverktoylager gnister som kan antennene stov erller damper.
c) Hold barn og andre personer unna nare elektroverktoyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktoyet.
a) Stopselet til elektroverktøyet m'a passer inn i stikkontakten. Stopselet m'a ikke forandres pa noen som helst mæte. Ikke bruk adapterstopslerammen med jordee maskiner. Bruk av stopsler som ikke er forandret pa og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjoleskap. Det er større fare ved elektriske stø hvis kroppen din er jordet.
c) Hold elektroverktoyet unna regn aller fuktigkeit. Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.
d) Ikke bruk ledningen til andre formål, f.eks. til Å bare elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Nár du arbeider utendørs med et elektroverktóy, ma du kun bruke en skjoteledning som er godkjent til utendørs bruk. Nár du bruker en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stét.
f) Hvis det ikke kan unngås Å bruke elektroverktøyet i fuktige omgivelser, mA du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
a) Vær oppmerksom, pass pa hva du gjør, gå fornuftig frem nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet nár du er trett eller er pavirket av narkotika, alkohol eller medikamenteer. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm eller horselvern - avhengig av type ogBruk av elektroverktoyet - reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av for du kobler det til strømmen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette före til uhell.
d) Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy eller en nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Ikke overvurder deg selv. Sørg forå stå stødig og i balanse. Dermen kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bru k vide klær eller smykker. Hold här og klær unna deler som beveger seg. Løstsittende toy, smykker eller langt har kan komme inn i deler som beveger seg.

g) Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.

h) Selv nár du er blittvant til verktoyet, ma du ikke bli slov og ignorerere sikkerhetsreglene for verktoyet. En uforsiktig handling kan forårsake alvorlig personskade i Iopet av et brokdels sekund.

4) AKTSOM HändTERING OG BRUK AV ELEKTKOVERKTÖY

a) Ikke overbelast elektroverktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.

b) Ikke bruk elektroverktoy med defekt pa-/avbryter. Et elektroverktoy som ikke lenger kan slås av eller pa, er farlig og ma repareres.

c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) for du utfører innstlinger på elektroverktøyet, skifter tilbehorsdeler eller legger elektroverktøyet bort. Disse tiltakene forbinder en utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brakes av personer som ikke er fortrolig med dette eller ikke har lest,this anvisingene.Elektroverktøy er farlige när de brakes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehoret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, sik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres for elektroverktøyet brukes. Dárlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å före.

g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold tilppe anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan fore til farlige situasjoner.

h) Hold handtak og gripeflater tøre, rene og uten olje erler fett. Glatte handtak og gripeflater hinder sikker handtering og styring av verktøyet i uventede situasjoner.

5) SERVICE

a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes elektroverktoyets sikkerhet.

SIKKERHETSANVISNINGER FOR FRES

GENERELL

original-tilbehør brukes

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets hoyeste tomgangsturtall
• Bruk aldri freestál som er sprukket eller deformert
• Bruk kun skarpe freestål
• Beskytt tilbehoret mot slag, stot og fett
• Bruk alltid hardmetall eller HSS freestål tildeen verktøyet

FØR BRUK

• Unngå skade pga. skruer, spiker eller andre elementer i arbeidsstykket; fjernes for man starter jobben
• Sjekk alltid at tilførst spennenen er den samme som oppgitt pa verktoyets merkeplate
• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)
• Bruk klemmer allerAndre practiske mater a sikre og stotte arbeidsstykket til et stodig underlag (a holde arbeidsstykket i handen aller mot kroppen gjor det ustodig og kan fore til tap av kontroll)
• Verktøyet må ikke spennes fast i en skrustikke
• Bruk helt utrullet og sikker skjoteledning med en kapasitet på 16 A
• Stynivået under arbeid kan overskride 85 dB(A); bruk hørselvern
• Stov fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan vare skadelig (kontakt med eller inhalering av stov kan gi allergiske reaksjoner og/ eller sykdommer i andedrettsorganene for brukeren aller personer i nærhen); bruk stovmaske og arbeid med stovfjerningsutstyr narr det er mulig
• Visse typé stov er klassifisert som kreftfremkallende (som f.eks. stov fra eik og bok), spesielt sammen med tilsetningsstoffer trebehandling; bruk stovmaske og arbeid med stovfjerningsutstyr när det er mulig
• Følg de nasjonale krav, nær det gjelder stov for dematerialer du onsker a arbeide med
• Forsikre deg om at verktøyet er slätt av nár stopselet settes inn

UNDER BRUK

• Ta kun tak i elektroverktøyet på de isolerte gripeflatene, fordi kutteverktøy kankommen i berøring med ledningen (hvis en stromforende ledning kuttes, kan metalldeler på elektroverktøyet bli stromforende ogBrukeren kan fælektrisk stot)
• Hold alltid kabelen borte fra bevegelige deler pä verktøyet; För kabelen bakover bort fra verktøyet
• Bruk/DD: er skadet; fa den skifet ut av en fagmann
• Hold hender og fingre borte fra freestålet nr verktøyet er slätt på
• Overskrid aldri maksimalfresedybden av freestålet under freseoperasjonen
• I tilfelle en elektrisk aller mekanisk svikt, skal verktøyet med en gang slås av og støpslet trekkes ut
• I tilfelle freestålet blokkeres, som kan gjore at verktøyet rykker, mærktøyet slas av med en gang
• I tilfelle strømbrudd, eller hvis stapselet trekkes ut tilfeldig, slå straks av verktøyet foråhindre ukontrollert gjenstart
• Sett-ilke sâ mye press pâ verktøyet at det stopper rotasjonen

ETTER BRUK

• Etter avsluttet arbeid, lösnes armen H ②, fores verktoyet tilbake til øvre utgangstilling og slas av

FORKLARING AV SYMBOLER PÄ VERKTÖY

③ Les instruksjonsboken før bruk

Dobbeltisolert (ikke nadvendig med jordingsleder)
⑤ Kast aldri verktoy i husholdningsavfallet

BRUK

• Montering/fjerning av freestål 6! slå av verktøyet og trekk stopslet ut av kontakten! kontroller at freestålets spindel er ren! kontroller at diameteren på spennhylsen (6 mm, 6,35 mm, 8 mm) er i samsvar med diameteren på freestålets spindel-vend verktøyet opp ned-las spindelen ved a trykke spindellåsen A (skru lasemutter B, om nadvendig) og hold den mens du FOR MONTERING: -losner lasemutteren B med nokkelen C-sett in bittet sik at det har litt rom x i spennhylsen ⑦ -strammer lasemutteren med nokkelen CFOR FJERNING: -losner lasemutteren B med nokkelen C-fjern freestål frigjør spindellåsen A! for a losne et freestål kan det vare nadvendig a bankelett pà toppen at freestålet, bruk en hammer og et stykke ved for a beskyttet freestål stram aldri lasemutteren uten at det er et freestål i spennhylsen; ellers kan donne skades
• Bytte av spennhylse ! slå av verktøyet og trekk støpslet ut av kontakten ! kontroller at spennhylsen spindel er ren

-losne lase mutteren B 2 erler 3 omdreininger
-bank lett pa lasemutteren B med nokkelen C
-fjern lase mutteren B og spennhylsen (lAs spindelen)
-vend verktoyet opp ned
-settny spennhylse i spennhylsen spindelen
-monter lasemutter B (las spindelen)

! stram aldri lase mutteren uten at det er et freestäl i spennhylsen; ellers kan donne skades

• Justering av fresedybden 8

!sla av verktoyet og trekk stopslet ut av kontakten
-se til at det lille staget inni dybdemaleren D stikker ut cirka 2 mm (bruk finjusteringsknappen E) ⑧ a
- roter revolversokkelen Fslik at den laveste posisjonen klikker pa plass rett under dybdemaleren D (for nullstilling) 8b
-losne knappen G sik at dybdemaleren D faller ned i dybdestopp-revolversokkelen F ⑧ b
-sett verktøyet pa arbeidsstykket
-losne lasespaken H 8c
-for verktoyet ned til freestalet er i kontakt med arbeidsstykket 8d
-stram til lasespaken H 8e
-sett dybdevisiret Z til 0 mmf
-hev dybdemålen D med sö mange mm som den önskede fresedybden,og stram knappen til G ⑧
-losne Iasespaken H og for verktoyet opp igjen
-bruk finjusteringsknappen E for a sette en mer noyaktig fresedybde (0..± 10mm)
-med dybdestopp-revolversokkelen F kan freesedybden okes trinnvis
! re-justering av fresedybde etter Å ha byttet fresebits

For a fā best mulig resultat nár fresen brukes pā forskjellige materialer

-velg en passende fresehastiget med hjulet J (kan stilles inn ogsa mens verktoyet er i gang)

-bruk tabell som referanse for a bestemme riktig fresehastigkeit

-for man begyinner arbeidet, ma man finne den optimale hastigheten ved a prove seg fram forst pa et arbeidsstykke som er til overs

-tilkople stovsuger til adapter K

! aldri la stovsugerslangen forstyre fresbetjeningen

Beskytende deksel 12

• Bruk av verktoyet ⑬

! hold alltid verktoyet fast med begge hender ! under arbeid, hold verktoyet alltid i gratt (grae) grepsomrade(r)

-sett verktøyet på arbeidsstykket

-sla pa verktoyet ved forst a trykke inn knapp M (= sikkerhetsbryter som/DDKE kan Iases) og deretter trykk inn bryter L

!For freeståletkommenikontakt med arbeidsstykket,ma verktoyehaaddmaks. hastighet

-losne Iasespaken H og skyv verktoyet sakte ned inntil dybemaleren D när dybdestopp-revolversokkelenF

-stram til lasespaken H

-utfør fresingen med jevn fremfording

-anvend verktøyet med fotplaten flatt på arbeidsstykket

-etter avslutet arbeid, lõsne spaken H og før verktøyet tilbake til Øvre utgangstilling

-losne bryteren L

Korrekt fering 14

-ha i minne at verktoyet roterer med urviserne

-For verktoyet sik at freestale skjaerer inn i arbeidsstykket, icke ut fra det

• Montering av adapterplaten N (ved kopiering etter sjablong) 15

• Montering av sidestiller P 16

-sett i sidestillerstengene V gjennom hullene i salen Q -skyv sidestiller til onsket vidde og fest med 2 knotter V

• Bruke sidestiller som sirkulaer maler 17! snu sidestiller forst

-fest pinnen X med mutteren Y som vist pa tegninger -sett stengene V inn i salen Q

• stikk pinnen X inn i det avmerkede sentrum pa en sirkelbue

-fest sidestilleren med 2 knotter W

-for verktoyet jevt over arbeidsstykket

BRUKERTIPS

• For kutt parallelt med kanten av arbeidsstykket bruk sidestiller

• For kutt parallelt i arbeidsstykker langt fra kanten ⑬ -fest da et stykke tre ved hjelp av 2 klemmer -for verktoyet med salen mot kanten av trestykker som da fungerer som sidestiller

• Ved bruk av freestål med en styretapp erer et kulelager skal styretappene erer kulelageret gli langs kanten av arbeidsstykket som skal vare fullstendig glatt 18

• Ved større fresedybder anbefales det a bearbeide flaten flere ganger etter hverandre med liters sponfjerning i hver omgang
  Se www.skil.com for mer informasjon

• Dette verktøyet er/DDne beregnet paa profesjonell bruk

• Hold alltid verktoyet og kabelen ren (spesielt ventilasjonshullene R ②)
  Smgr glideskinnene S 2 av og til
  Hvis elektroverktoyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for SKIL-electroverktoy

• send verktøyet i montert tilstand sammen med kjopebevis til forhandleren eller naermeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

MILJ0

• Kast aldri elektroverktoy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

-i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroverktoy som seksler生长er skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg
-symbolet ⑤ er patrykt som en paminnelse nar utskiftning er nodvendig

STØY/VIBRASJON

• Malt i samsvar med EN 62841, lydtryksnivaet til dette verktoyet er 88,0 dB(A) og lydeffektnivaet er 99,0 dB(A) (usikkerhet K = 3 dB) og vibrasjonen 3,1 ~m / s^2 (triaks vektorsum usikkerhet K = 1,5 ~m / s^2 )
  Vibrasjonsnivæt er malt i samsvar med en standardisert test som er angitt i EN 62841; den kan brukes til á sammenligne et verktoy med et annet, og som et forelpig overslag over eksponering for vibrasjoner ved bruk av verktoyet til de oppgavene som er nevnt

-bruk av verktoyet til andre oppgaver, ell er med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig okning av eksponderingsnivaet
-tidsrommene nár verktóy et er avslatt ellr nár det gär men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivæt

! beskytt deg selv mot virkningene av vibrasjoner ved ä vedlikeholde verktøyet og utstyret, holde hendene varme og organisearbeidsmåten din
