1841 AA - Fräsmaschine SKIL - Kostenlose Bedienungsanleitung

Produkttyp	Oberfräse
Marke	Skil
Modell	1841 AA
Stromversorgung	Netzbetrieb, doppelt isoliert (Erdung nicht erforderlich)
Variable Drehzahl	Ja, über Einstellrad
Frästiefe	Präzise einstellbar ±10 mm über Skala und Anschlagrevolver
Tiefenanschläge	Revolver mit mehreren Positionen für schrittweises Fräsen
Parallelanschlag	Inklusive, verwendbar für Kreisschnitte
Absauganschluss	Anschluss für Staubsauger (Durchmesser nicht angegeben)
Spindelarretierung	Ja, zum Fräserwechsel
Sicherheitsschalter	Ja, nicht verriegelbarer Sicherheitsknopf
Schutzabdeckung	Ja
Verfügbare Spannzangen	6 mm, 6,35 mm, 8 mm
Geräuschpegel	Schalldruck: 88 dB(A), Schallleistung: 99 dB(A) (K=3 dB)
Vibration	3,1 m/s² (K=1,5 m/s²)
Wartung	Lüftungsschlitze reinigen, Führungsachsen schmieren
Kundendienst	Reparatur nur durch autorisiertes SKIL-Servicecenter
Umwelt	Nicht mit dem Hausmüll entsorgen (Recycling)

Häufig gestellte Fragen - 1841 AA SKIL

Wie wechselt man den Fräser an der Skil 1841 AA?

Trennen Sie das Gerät vom Netz. Arretieren Sie die Spindel durch Drücken der Spindelarretierung A. Lösen Sie die Spannzangenmutter B mit dem Schlüssel C. Setzen Sie den Fräser mit einem Spiel von ca. 2 mm in die Spannzange ein (gemäß Abbildung). Ziehen Sie die Mutter fest. Lösen Sie die Spindelarretierung.

Wie stellt man die Frästiefe ein?

Trennen Sie das Gerät vom Netz. Positionieren Sie das Gerät auf dem Werkstück. Lösen Sie den Feststellhebel H, schieben Sie das Gerät nach unten, bis der Fräser das Werkstück berührt. Ziehen Sie den Hebel fest. Stellen Sie die Tiefenskala D auf den gewünschten Wert (in mm) und ziehen Sie den Knopf G fest. Verwenden Sie den Feineinstellknopf E für die Feineinstellung (±10 mm). Der Revolver F ermöglicht schrittweises Fräsen.

Wie verwendet man den Parallelanschlag?

Setzen Sie die Stangen V des Parallelanschlags in die Aufnahmen der Grundplatte Q ein. Schieben Sie den Anschlag auf die gewünschte Breite und fixieren Sie ihn mit den Rändelmuttern W. Für Kreisschnitte verwenden Sie den Stift X und die Mutter Y als Drehpunkt.

Wie schließt man einen Staubsauger an?

Montieren Sie den Saugschlauch auf den dafür vorgesehenen Stutzen K. Achten Sie darauf, dass der Schlauch das Fräsen nicht behindert.

Wie wechselt man die Spannzange?

Trennen Sie das Gerät vom Netz. Lösen Sie die Spannzangenmutter B um 2–3 Umdrehungen. Klopfen Sie leicht mit dem Schlüssel C auf die Mutter, um sie zu lösen. Entfernen Sie Mutter und Spannzange. Arretieren Sie die Spindel, setzen Sie die neue Spannzange ein und schrauben Sie die Mutter fest.

Welche Fräsertypen sind kompatibel?

Verwenden Sie nur Fräser aus Schnellarbeitsstahl (HSS) oder Hartmetall. Die zulässige Drehzahl des Fräsers muss mindestens der maximalen Leerlaufdrehzahl des Geräts entsprechen. Die Spannzangen akzeptieren Schäfte mit 6 mm, 6,35 mm oder 8 mm.

Wie stellt man die Drehzahl ein?

Drehen Sie am Einstellrad J (auch während des Betriebs), um die Drehzahl zu wählen. Beachten Sie die Tabelle in der Anleitung zur Wahl der Drehzahl je nach Material. Nach langer Arbeit bei niedriger Drehzahl lassen Sie das Gerät 3 Minuten lang im Leerlauf bei hoher Drehzahl laufen, um es abzukühlen.

Welche Sicherheitsvorkehrungen sind essenziell?

Lesen Sie alle Warnhinweise. Tragen Sie eine Schutzbrille und eine Staubmaske. Trennen Sie das Gerät vor Einstellungen oder Zubehörwechsel immer vom Netz. Verwenden Sie isolierte Griffe, um Stromschläge zu vermeiden. Halten Sie Kinder fern. Arbeiten Sie nicht an asbesthaltigen Materialien.

Wie wartet man die Oberfräse Skil 1841 AA?

Halten Sie das Gerät und das Kabel sauber, insbesondere die Lüftungsschlitze R. Schmieren Sie gelegentlich die Führungsachsen S. Überlassen Sie Reparaturen einem autorisierten SKIL-Kundendienstcenter.

Was tun, wenn der Fräser während der Arbeit blockiert?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Entfernen Sie den Fräser vorsichtig. Überprüfen Sie, ob der Fräser beschädigt ist. Wenden Sie keine Gewalt an: Wenn die Blockierung bestehen bleibt, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG 1841 AA SKIL

• Das Werkzeug ist bestimmt zum Fräsen von Nuten, Kanten, Profile und Langlocher in Holz, Kunststoff und Leichtbaustoffen sowie zum Kopierfräsen
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren ③

TECHNISCHE DATEN①

WERKZEUGKOMPONENTEN ②

A Wellenarretierung
B SpanNZangenmutter
C Schlüssel
D Tiefenanschlag
E Feineinstellknopf
F Revolverteifenanschlag
G Einstellknopf (Tiefenanschlag)
H Spannhebel
J Drehzahlregler
K Anbau für Staubsauger
L Ein/Aus-Schalter
M Sicherheitsschalter
N Anschlussstück
P Seitenanschlag
Q Bodenplatte
R Lüftungsschitze
S Gleitschienen
T Schutzabdeckung
V Fuhrungsstangen
W Knopf zur Einstellung des Seitenanschlags
X Seitenanschlag-Bolzen
Y Seitenführungsnut
Z Tiefenvisier

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten these Elektrogerats. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlagen, Bränden bzw. ernsthaften Verletzungen führen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

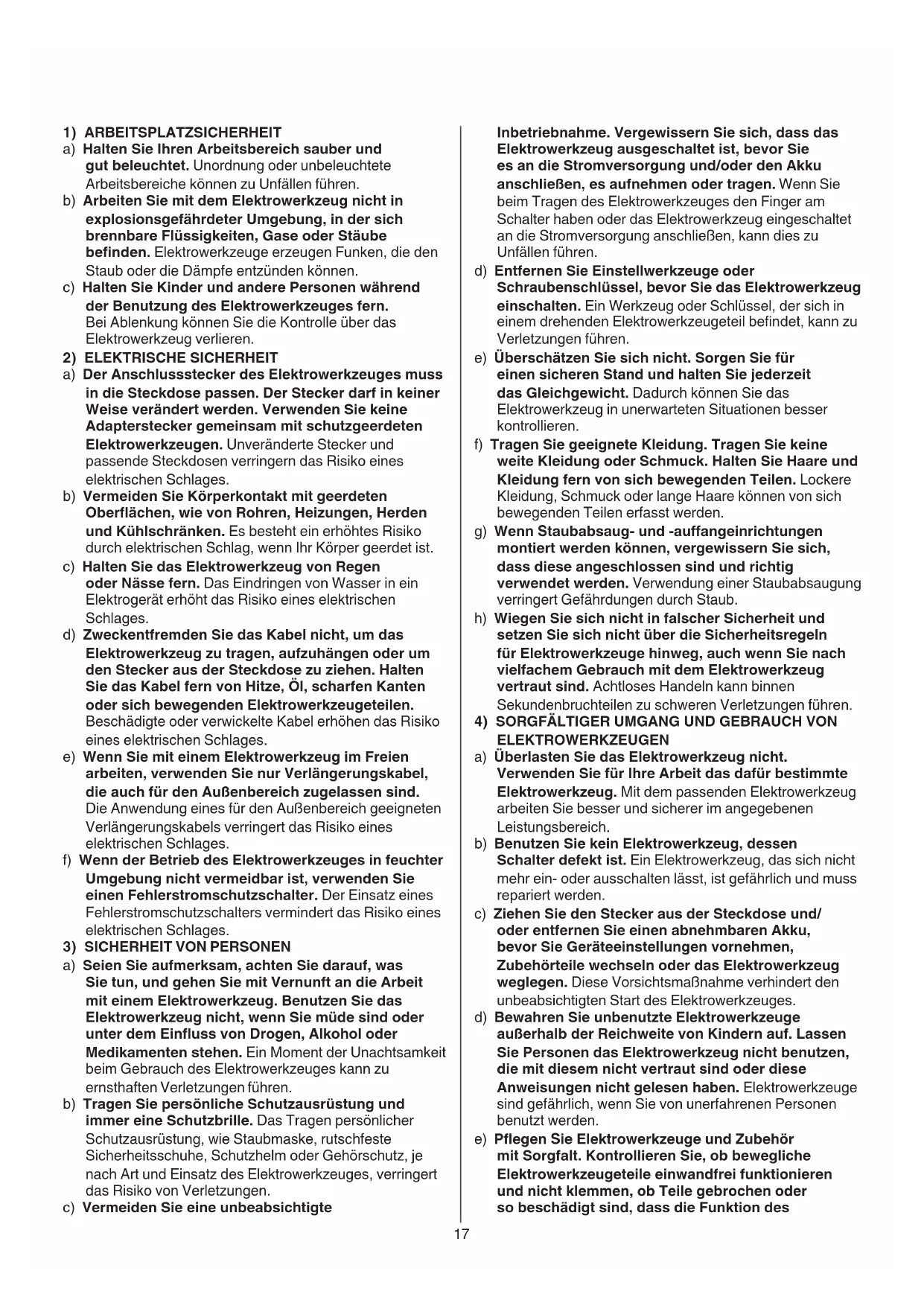

1) ARBEITSPLATZSICHERHEIT

2) ELEKTRISCHE SICHERHEIT

3) SICHERHEIT VON PERSONEN

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder traben. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugegeteil befindet, kann zu Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeleite einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des

Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.

5) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SICHERHEITSHINWEISE FÜR OBERFRÄSEN

ALLGEMEINES

• Der Benutzer这意味着 Werkzeuges sollte alter als 16 Jahre sein
• Ziehen Sie grundsatzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen

ZUBEHÖR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
  Keine rissigen oder verformten Fraskopfe benutzen
  Nurscharfe Fraskopfe benutzen
  Zubehor schützen vor Stoß-, Schlag- und Feteinwirkung
• Mit diesen Werkzeug nur Hochleistungs-Schnellstahl (HSS)- oder Hartmetall-Frasköffe benutzen

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihr hem Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Verwenden Sie Klemmen oder andere praktische Vorrichtungen, um das Werkstück an einer stabilen Plattform zu sichern und zu befestigen (wenn das Werkstück in der Hand oder gegen den Körper gehalten wird, ist es nicht stabil und man kann die Kontrolle verlieren)
• Das Werkzeug darft nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine

Kapazitat von 16 A hat

• Der Gerauschpegel beim Arbeitsen kann 85 dB(A) überschreiben; Gehorschutz/TRagen
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispelsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung;/TRagen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gütigen nationalen Staubschutzvorgaben
• Beim Anschlieben sicherstellen, dass das Werkzeug ausgeschaltet ist

WAHREND DER ANWENDUNG

• Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, da die Schneidvorrichtung mit seinem eigenen Netzkabel in Berührung kommt kann (ein Einscheden eines spannungsführenden Kabels kann zu einer Spannungsbübertragung auf die ungeschützten Metallteile des Elektrowerkzeuges führen und kann so dem Bediener einen Stromschlag versetzen)
• Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten vom Werkzeug weg führen
• Werkzeug nicht weiter verwenden, wenn das Kabel oder die Bodenplatte Q ② (= Schutzvorrichtung) beschädigt ist; halten Sie diese von einem anerkannten Elektrofachmann ersetzen
• Hände und Finger dürfen beim Einschalten des Werkzeuges nicht in der Höhe des Fräskopfes sein.
• Niemals die Maximalfrästiefe des Fräskopfes während der Schnittarbeit überschreiben
• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug(sofort ausschalten und den Netzsteckerziehen
• Falls der Fräskopf blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, das Werkzeug sofort ausschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers das Werkzeugsofar abschalten, um unkontrollierten Wiederanlauf zuverhindern
• Nicht soviel Druck auf das Werkzeug ausüben, dass es zum Stillstand kommt

NACH DER ANWENDUNG

• Nach beendeter Arbeit Hebel H ② lösen, das Werkzeug in die obere Ausgangsstellung zurückführren und ausschalten

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG

③ Die Bedienungsanleitung vor dem Gebrauchlesen
Doppelte Isolierung (kein Erdleiter erforderlich)
⑤ Das Werkzeug nicht in den Hausmüll werfen

BEDIENUNG

• Einsetzen/Entfern der Fräsköffe 6

! das Werkzeug abschalten und den Netzsteckerziehen

! darauf achten, dass die Fräskopfwelle absolut sauber ist

! darauf auf achten, dassSAMTliche Fraskopfe und Spannhulsen (6 mm, 6,35 mm, 8 mm) zueinander passen

-Werkzeug umdrehen

-Welle durch Drucken der Wellenarretierung A feststellen (Spannmutter B, wenn nötig, etwas drehen) und diese gedrückt halten, während Sie

FUR DAS EINSETZEN:

-Spannmutter B mit Spannschlüssel C lose

-Bit mit etwas Abstand x in die Spannzange ⑦ einfugen

-Spannmutter mit Spannschlüssel C fest anziehen

FÜR DAS ENTFERNEN:

-Spannmutter B mit Spannschlüssel C lose

-Fraskopf entfernen

-Wellenarretierung A lose

! zum Löseng des Fräsers kann es notwendig sein, oben auf den Fräser zu klopfen, um das Bit mit Hammer und Holzstück zu schützen

! niemals Spannmutter anziehen, wenn sich kein Fräskopf in der Spannhülse befindet; Spannhülse könnte beschädigt werden

Wechseln der Spannhülse

! das Werkzeug abschalten und den Netzsteckerziehen

I achten Sie daraufuf, dass die Spannwelle absolut sauber ist

-Spannmutter B 2 oder 3 Umdrehungen lockern

-mit Spannschlüssel C auf Spannmutter B klopfen

-Spannmutter B und Spannhülse entfernen (Welle feststellen)

-Werkzeug umdrehen

-neue Spannhülse in Spannwelle einsetzen

-Spannmutter B montieren (Welle feststellen)

! niemals Spannmutter anziehen, wenn sich kein Fräskopf in der Spannhülse befindet; Spannhülse könnte beschädigt werden

Einstellen der Frästiefe 8

! das Werkzeug abschalten und den Netzsteckerziehen

-stellen Sie sicher, dass die kleine Stange mit Tiefeneinstellung D ca. 2 mm übersteht (dazu Feineinstellknopf E verwenden) ⑧ a

-Drehen Sie den Revolverkopf F so, dass seine hochste Stellung rechts unter der Tiefeneinstellung D einrastet (zum Nullen) 8b

-losen Sie den Knopf G so, dass die Tiefeneinstellung D auf den Revolvertiefenanschlag F faltt 8b

-das Werkzeug am Werkstuck anlagen -losen Sie den Spannhebel H ⑧ c

-Werkzeug nach unter drücken, bis Fräskopf auf Werkstück aufliegt ⑧d

-ziehen Sie den Spannhebel Han ⑧

1-Tiefenvisier Z auf 0mm8 fverschieben.

-verbunden Sie die Tiefeneinstellung D bis zur gewünschten Frästife in mm, undziehen Sie den Knopf G an ⑧

-losen Sie den Spannhebel H und führen Sie das Werkzeug wieder nach oben zurück

-verbenden Sie den Fineinstellknopf E um die Frästiefe genauer einzustellen (0..±10 mm)

mit dem Revolvertiefenanschlag F kann die Frästiefestufenweise erhöht werden

! stellen Sie die Frästiefe nach einem Fräskopfwechsel wieder neu ein

Drehzahlregelung ⑨

Für optimale Frasergebnisse bei verschiedenen Werkstoffen

-Fradsrehzahl mit Rad J wahlen (auch bei sich drehendem Werkzeug)

-Tabelle⑩ zur Ermittlung der richtigen Fräsdrehzahl benutzen

-vor Arbeitsbeginn die optimale Drehzahl durch Ausprobieren an einem Übungsstück ermittelt.

I nach längerem Arbeitsen bei niedriger Drehzahl das Werkzeug abkühlen setzen, indem man es etwa 3 Minuten bei hoher Drehzahl unbelastet laufen{lsst

Staubabsaugung ⑪

-Staubsaugerschlauch auf Anbau K stecken

! der Staubsaugerschlauch darf den Fräsbetrieb niemals behindern

Schutzabdeckung 12

Bedienung des Werkzeuges 13

! halten Sie das Werkzeug immer mit beiden Händen fest

! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen

-das Werkzeug am Werkstück anlagen

-das Werkzeug einschalten, indem Sie zuerst Knopf M (= Sicherheitsschalter den man nicht festsetzen kann) drucken und dann Schalter L betätigten

! bevor der Fräskopf in das Werkstück eingeführt wird, muß erst Höchstgeschwindigkeit erreicht werden

-losen Sie den Spannhebel H und drucken Sie langsam das Werkzeug nach unten, bis die Tiefeneinstellung D den Revolvertiefenanschlag F erreicht

-ziehen Sie den Spannhebel H an

-Fräsvorgang mit gleichmäßigem Vorschub vornehmen

-beim Führer des Werkzeuges die Bodenplatte flach auf dem Werkstück halten

-im Allgemeinen soll man das Werkzeug beim Arbeitsen "ziehen", nicht schieben

-nach beendeter Arbeit Hebel H losen und das Werkzeug in die obere Ausgangsstellung zurückführten

-Schalter losen L

• Richtiges Führn für verschiedene Schnitte 14

-darauf achten, dass die Drehrichtigung des Fräskopfes im Uhrzeigersinn erfolgt

-das Werkzeug so führen, dass sich der Fräskopf in das Werkstück hineindreht und nicht davon wegdreht

• Montieren der Adapterplatte N (zum Arbeitena nach einer Vorlage) ⑤

Montieren des Seitenanschlags P 16

-die Führungsstangen V durch die vorhandenen Bohrungen der Bodenplatte Q schiben

-Seitenanschlag auf gewünschte Länge bringen und mit 2 Knöpfen W befestigen

• Benutzung des Seitenanschlags als Rundführung ⑦!Seitenschlag zuerst umkehren

-Bolzen X mit Mutter Y wie dargestellt befestigen
-Stangen V in Bodenplatte Q schieben
-Stift X in markierte Mitte des Kreisbogens eindrücken
-Seitenanschlag mit 2 Knöpfen W befestigen
-das Werkzeug mit gleichmäßigem Vorschub über das Werkstück führen

ANWENDUNGSHINWEISE

• Für Schnitte, die parallel zur Kante Ihres Arbeitsstücks verlaufen, den Seitenanschlag verwenden
• Für Parallelschnitte, die davon zu welt von der Kante Ihres Werkstücks entfernt sind ⑬

-ein massives Holzstück auf Ihrlem Arbeitsstück mit 2

Schraubklemmen montieren

-das Werkzeug mit der Bodenplatte entlang der

Kante des Holzstücks führen, das Ihnen jetzt als Seitenanschlag dient

• Bei Bits mit einem Führungszapfen oder Kugellager muß der Führungszapfen oder das Kugellager an der Außenseite des Werkstücks, die möglichst glatt sein sollte, geführt werden 18
• Bei größeren Frästiefen ist es empfehlenswert, nacheinander mehrere Bearbeitungsgänge mit geringerer Spanabnahme vorzunehmen
• Für weitere Informationen verweisen wir auf www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Lufungsschlitze R ②)
  Die Gleitschienen S ②gelegentlich schmieren
• Sollte das ElektrowerkzeugTOTz sorgfaltiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur SKIL-Elektrowerkzeuge ausfuhrten zu halten

das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL

Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

-gemass Europäischer Richtlinie 2012/19/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden -hieran soll Sie Symbol ⑤ erinnern

GERÄUSCH/VIBRATION

Gemessen nach EN 62841 beträgt der Schalldruckpegel theses Werkzeugs 88,0 dB(A) und der Schalleistungspegel 99,0 dB(A) (Unsicherheit K = 3 dB), und die Schwingung 3,1 (Triaxvektorsumme; Unsicherheit K = 1,5m / s^2 )
Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

-die Verwendung des Werkzeugs fur andere
Anwendungen oder mit anderen oder schlecht gewarteten Zubehor kann die Expositionsstufe erheblich erhöhen
-Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern

I schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

NL

Bovenfrees 1841

INTRODUCTIE

TECHNISCHE GEGEVENS ①

MACHINE-ELEMENTEN ②

yuyg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg yg

aiojaoi j

J 1

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 0

aegill

L L L 15 25 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

Joo 100000000000000000000000000000000000000000000

g a 100
