GEBRUIKSAANWIJZING 1841 AA SKIL

ORIGINELE GEBRUIKSAANWIJZING

EU-conformiteitsverklaring Bovenfrees Productnummer Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen. Technisch dossier bij:

• De machine is bestemd voor zowel het frezen van groeven, randen, proelen en langgaten in hout, kunststof en lichte bouwmaterialen, als voor kopieerfrezen

• Deze machine is niet bedoeld voor professioneel gebruik

• Lees en bewaar deze gebruiksaanwijzing

A Asblokkering B Spanmoer C Sleutel D Diepteaanslag E Instelknop F Revolverkop met diepte-aanslagen G Verstelknop (diepteaanslag) H Vergrendelingshendel J Toerental-instelwieltje K Aansluitstuk voor stofzuiger L Aan/uit schakelaar M Veiligheidsschakelaar N Accessoireplaat P Breedtegeleider Q Voetplaat R Ventilatie-openingen S Glijstangen T Beschermingsafdekking V Breedtegeleiderstaven W Knop voor instellen breedtegeleider X Breedtegeleiderpin Y Breedtegeleidermoer Z Dieptevizier VEILIGHEID

• Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem21 gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

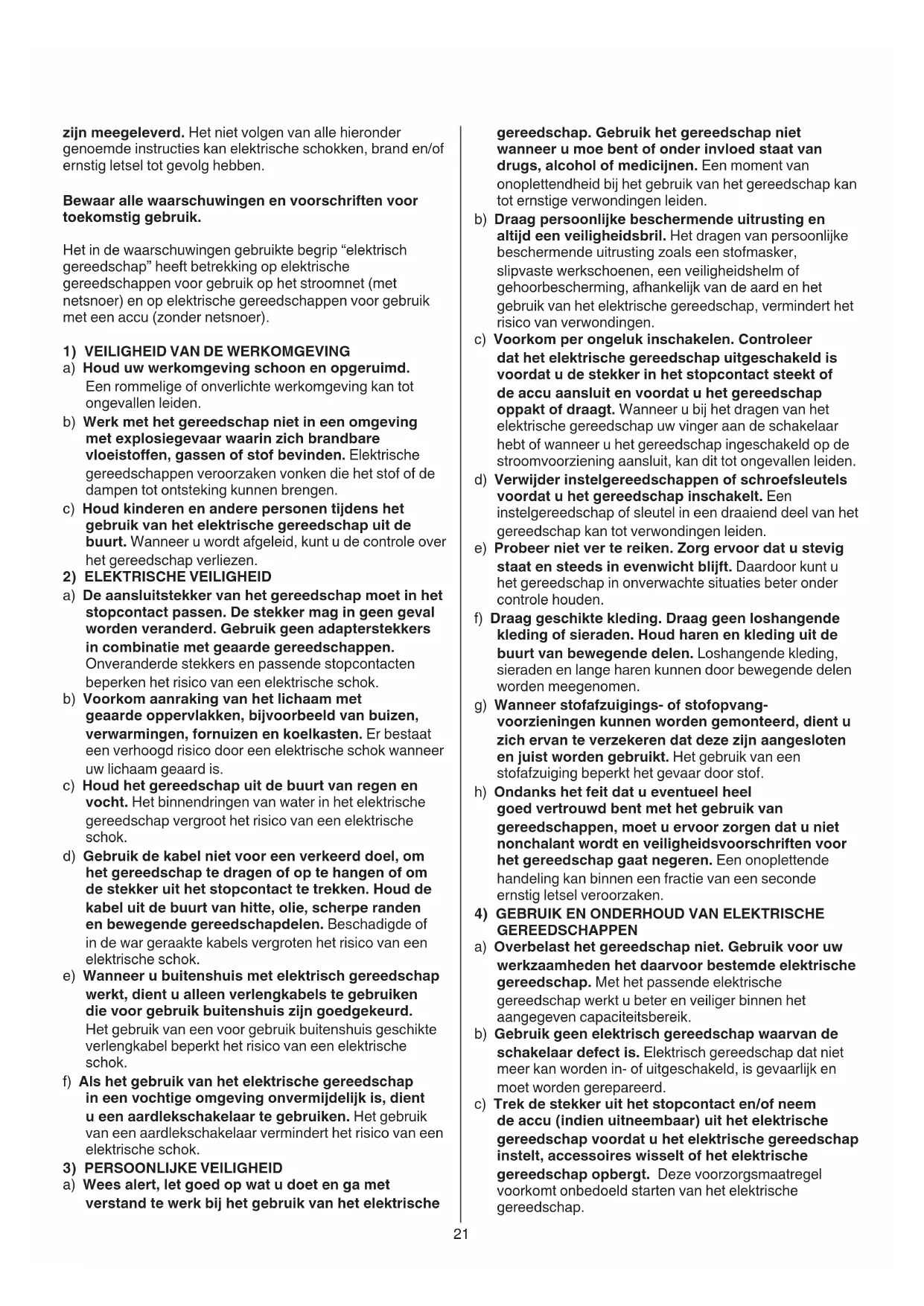

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

GEREEDSCHAPPEN a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. zijn meegeleverd. Het niet volgen van alle hieronder genoemde instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip “elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische22 als kankerverwekkend)

• Gebruik klemmen of pas een andere handige manier toe om het werkstuk vast te zetten en te ondersteunen op een stabiel platform (bij het in de hand of tegen het lichaam houden van het werkstuk, kan de machine niet goed onder controle worden gehouden)

• Klem de machine niet vast in een bankschroef

• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capaciteit van 16 Ampère

• Tijdens het werken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschermers

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Zorg ervoor, dat de machine is uitgeschakeld, wanneer de stekker in het stopcontact gestoken wordt TIJDENS GEBRUIK

• Houd het elektrische gereedschap vast aan de geïsoleerde greepvlakken, omdat de snijder in contact kan komen met het snoer (het doorsnijden van een onder spanning staand snoer kan blootgestelde metalen delen van het elektrische gereedschap onder spanning zetten, waardoor de gebruiker een schok kan krijgen)

• Houd het snoer altijd verwijderd van de bewegende delen van uw machine; richt het snoer naar achteren, van de machine weg

• Gebruik de machine niet, wanneer het snoer of de voetplaat Q

(= beschermkap) beschadigd is; laat deze door een erkende vakman vervangen

• Blijf met uw handen en vingers uit de buurt van de frees, wanneer de machine aan staat

• Nooit de maximale freesdiepte van de frees overschrijden tijdens het frezen

• In geval van elektrische of mechanische storing, de machine onmiddellijk uitschakelen en de stekker uit het stopcontact trekken

• Wanneer de frees geblokkeerd is, met een plotselinge reactiekracht van de machine als gevolg, de machine onmiddellijk uitschakelen

• Als de stroom is uitgevallen of de stekker per ongeluk uit het stopcontact wordt getrokken, de machine onmiddellijk uitschakelen om ongecontroleerd herstarten te voorkomen

• Belast de machine niet zó sterk, dat deze tot stilstand komt NA GEBRUIK

• Na het einde van de werkzaamheden hendel H

los draaien, de machine terug naar de beginstand bovenaan bewegen, en de machine uitschakelen

Lees de gebruiksaanwijzing vóór gebruik

Dubbele isolatie (geen aarddraad nodig)

Geef de machine niet met het huisvuil mee d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

a) Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

• Deze machine mag niet worden gebruikt door personen onder de 16 jaar

• Trek altijd de stekker uit het stopcontact voordat u een instelling verandert of een accessoire verwisselt ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

• Gebruik geen beschadigde of vervormde frezen

• Gebruik alleen scherpe frezen

• Bescherm accessoires tegen slagen, stoten, en vet

• Gebruik bij deze machine altijd HSS- of hardmetalen frezen

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Controleer altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning

• Bewerk geen asbesthoudend materiaal (asbest geldt23 ! stel de freesdiepte opnieuw in nadat u frezen hebt verwisseld

Voor optimale freesresultaten in verschillende materialen - selecteer freessnelheid met wieltje J (ook als de machine loopt) - gebruik tabel

als referentie voor het bepalen van de juiste freessnelheid - zoek, voordat u aan een karwei begint, het optimale toerental door uitproberen op rest-materiaal ! laat de machine, nadat u langere tijd met een laag toerental hebt gewerkt, afkoelen door hem ongeveer 3 minuten onbelast met een hoog toerental te laten draaien

- sluit een stofzuiger aan op aansluitstuk K ! laat de stofzuigerslang nooit het frezen belemmeren

• Werken met de machine

! houd de machine altijd stevig met beide handen vast ! houd de machine tijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken) - plaats machine op werkstuk - schakel uw machine aan door eerst knop M (= veiligheidsschakelaar, die niet vastgezet kan worden) en daarna trekker L in te drukken ! voordat de frees in aanraking komt met het werkstuk, moet uw machine op volle toeren draaien - draai vergrendelingshendel H los en duw de machine langzaam naar beneden, totdat diepte-instelling D revolverkop met diepte-aanslag F bereikt - zet vergrendelingshendel H vast - verricht de freeswerkzaamheden met een gelijkmatige voortgangsbeweging - gebruik uw machine met de voetplaat vlak op het werkstuk - in het algemeen geldt, dat men de machine dient te trekken, niet te duwen - na het einde van de werkzaamheden hendel H los draaien en de machine terug naar de beginstand bovenaan bewegen - laat trekker los L

- denk eraan, dat de frees rechtsom draait - geleid de machine zodanig, dat de frees ín het werkstuk draait, niet ervan weg

• Monteren van accessoire-plaat N (voor kopiëren met behulp van een mal)

• Monteren van breedtegeleider P

- steek breedtegeleiderstaven V door gaten in voetplaat

- schuif breedtegeleider tot gewenste breedte en zet deze vast met 2 knoppen W

• Gebruik van de breedtegeleider als rondzaaggeleider

! draai de breedtegeleider eerst om - bevestig pin X met moer Y zoals afgebeeld - steek staven V in voetplaat Q - steek pin X in het gemarkeerde midden van de cirkelboog - zet breedtegeleider vast met 2 knoppen W - geleid de machine gelijkmatig over het werkstuk GEBRUIK

• Plaatsen/verwijderen van frezen

! schakel de machine uit en trek de stekker uit het stopcontact ! zorg ervoor, dat de as van de frees perfect schoon

! zorg ervoor, dat de spantang-diameter (6 mm, 6,35 mm, 8 mm) overeenkomt met de as-diameter van de frees - draai machine ondersteboven - vergrendel as door asblokkering A in te drukken (draai spanmoer B, indien nodig) en houd deze vast terwijl u VOOR HET PLAATSEN: - spanmoer B met sleutel C losdraait - plaats bit met een beetje ruimte x in spantang

- spanmoer stevig met sleutel C vastdraait VOOR HET VERWIJDEREN: - spanmoer B met sleutel C losdraait - de frees verwijdert - laat asblokkering A los ! voor het losmaken van de frees kan het noodzakelijk zijn om tegen de bovenkant van de frees te tikken met een hamer en een stuk hout om de frees te beschermen ! draai spanmoer nooit vast, wanneer er geen frees in spantang zit; spantang kan beschadigd worden

• Verwisselen van spantang ! schakel de machine uit en trek de stekker uit het stopcontact ! zorg ervoor, dat de as van de spantang perfect schoon is - draai spanmoer B 2 of 3 slagen los - tik met sleutel C op spanmoer B - verwijder spanmoer B en spantang (vergrendel as) - draai machine ondersteboven - plaats nieuwe spantang in spantang-as - plaats spanmoer B terug (vergrendel as) ! draai spanmoer nooit vast, wanneer er geen frees in spantang zit; spantang kan beschadigd worden

• Instelling van freesdiepte

! schakel de machine uit en trek de stekker uit het stopcontact - zorg dat de kleine staaf binnen diepte-instelling D circa 2 mm uitsteekt (gebruik instelknop E)

- draai revolverkop F zodanig dat de laagste positie op zijn plaats klikt onder diepte-instelling D (for zeroing)

- draai knop G los zodat diepte-instelling D op revolverkop met diepte-aanslag F valt

- plaats machine op werkstuk - draai vergrendelingshendel H los

- duw machine omlaag tot frees het werkstuk raakt

- verplaats dieptevizier Z naar 0 mm

- breng diepte-instelling D zoveel mm omhoog als de gewenste freesdiepte en draai knop G aan

- draai vergrendelingshendel H los en geleid het apparaat weer omhoog - gebruik instelknop E om de freesdiepte nauwkeuriger in te stellen (0..±10 mm) - met revolverkop met diepte-aanslag F kan de freesdiepte met respectievelijke stappen worden verhoogd24 - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

• Gebruik de breedtegeleider voor parallel-frezen aan de zijkant van uw werkstuk

• Voor parallel-frezen ver van de zijkant van uw werkstuk

- een recht stuk hout op het werkstuk bevestigen door middel van twee klemmen - de machine met vlakke zijde van voet langs het stuk hout geleiden, dat nu als breedtegeleider dienst doet

• Bij het gebruik van frezen met een pen of lager, dient de pen of het lager te glijden langs de zijkant van het werkstuk, dat geheel vlak dient te zijn

• Bij grote freesdiepten wordt aangeraden een aantal opeenvolgende bewerkingsstappen met een kleinere spaanafname uit te voeren

• Voor meer informatie zie www.skil.com ONDERHOUD / SERVICE

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en snoer altijd schoon (met name de ventilatie-openingen R

dienen regelmatig gesmeerd te worden

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur de machine ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com) MILIEU

• Geef elektrisch gereedschap, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool

zal u in het afdankstadium hieraan herinneren GELUID / VIBRATIE

• Gemeten in navolging van EN 62841 is het geluidsdrukniveau van deze machine 88,0 dB(A) en het geluidsvermogensniveau 99,0 dB(A) (onzekerheid K = 3 dB), en de trilling 3,1 m/s² (triax vector som; onzekerheid K = 1.5 m/s²)
