MANUAL I PËRDORUESIT 1841 AA SKIL

EU Deklarata e konformitetit Frezë shkallëzuese Numri i nenit Ne deklarojmë me përgjegjësinë tonë të vetme se produktet e paraqitura janë në përputhje me të gjitha dispozitat e zbatueshme të direktivave dhe rregulloreve të listuara më poshtë dhe janë në përputhje me standardet si më poshtë. Dosja teknike në:

Frezë shkallëzuese 1841 HYRJE

• Kjo pajisje është e projektuar për frezimin e kanaleve, anëve, proleve dhe vrimave të zgjatura në dru, plastikë dhe në materiale të lehta ndërtimit si dhe për të kopjuar modele

• Kjo vegël nuk është e projektuar për përdorim profesional

• Lexoni dhe ruani këtë manual të përdorimit

A Bllokimi i boshtit B Dadoja tub C Çelësi D Treguesi i thellësisë E Doreza e rregullimit të imët F Kupola e ndalimit të thellësisë G Doreza rregulluese (treguesi i thellësisë) H Leva e bllokimit J Butoni i zgjedhjes së shpejtësisë K Zgjatimi për fshesën me korrent L Çelësi i ndezjes/kjes M Çelësi i sigurisë N Pllaka e adaptorit P Rregullatori paralel Q Pllaka e bazës R Të çarat e ajrosjes S Shinat rrëshqitëse T Kapaku mbrojtës V Shufrat e rregullatorit paralel W Çelësi për rregullimin e vizores gjatësore X Kunji i rregullatorit paralel Y Dado e rregullatorit paralel Z Vizor thellësie SIGURIA PARALAJMËRIME TË PËRGJITHSHME TË SIGURISË

• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN113 rrëshqasin, kaskat ose pajisjet për mbrojtjen e veshëve për kushtet përkatëse do të zvogëlojnë dëmtimet personale. c) Parandaloni ndezjen e rastësishme. Sigurohuni që çelësi është në pozicionin kur para se të lidhni burimin e energjisë dhe/ose baterinë, para se të merrni ose të transportoni pajisjen. Transportimi i veglave të punës me gishtin në çelës ose aktivizimi i veglave të punës që kanë çelësin të ndezur është një ftesë për aksidente. d) Hiqni çdo çelës ose çelës përshtatës para ndezjes së veglës së punës. Një çelës i lënë i lidhur me një pjesë rrotulluese të veglës së punës mund të shkaktojë dëmtime personale. e) Mos u zgjasni. Mbani një vendosje të mirë të këmbëve dhe një ekuilibër të mirë në çdo moment. Kjo gjë bën të mundur një kontroll më të mirë të veglës së punës në situata të papritura. f) Vishuni në mënyrën e duhur. Mos vishni veshje të gjera ose bizhuteri. Mbani okët, veshjet dhe dorashkat larg nga pjesët lëvizëse. Veshjet e gjera, bizhuteritë ose okët e gjatë mund të kapen nga pjesët në lëvizje. g) Nëse janë ofruar pajisje për lidhjen e pajisjeve të mbledhjes dhe nxjerrjes së pluhurave, sigurohuni që ato të jenë të lidhura dhe të përdoren si duhet. Përdorimi i mbledhjes së pluhurave mund të zvogëlojë rreziqet në lidhje me pluhurat. h) Mos lejoni që familjarizimi i tuar nga përdorimi i shpeshtë i veglave t’ju lejojë të tregoheni të vetëkënaqur dhe të shpërllni parimet e sigurisë për pajisjet. Një veprim i pakujdesshëm mund të shkaktojë dëmtime të rënda në më pak se një sekondë.

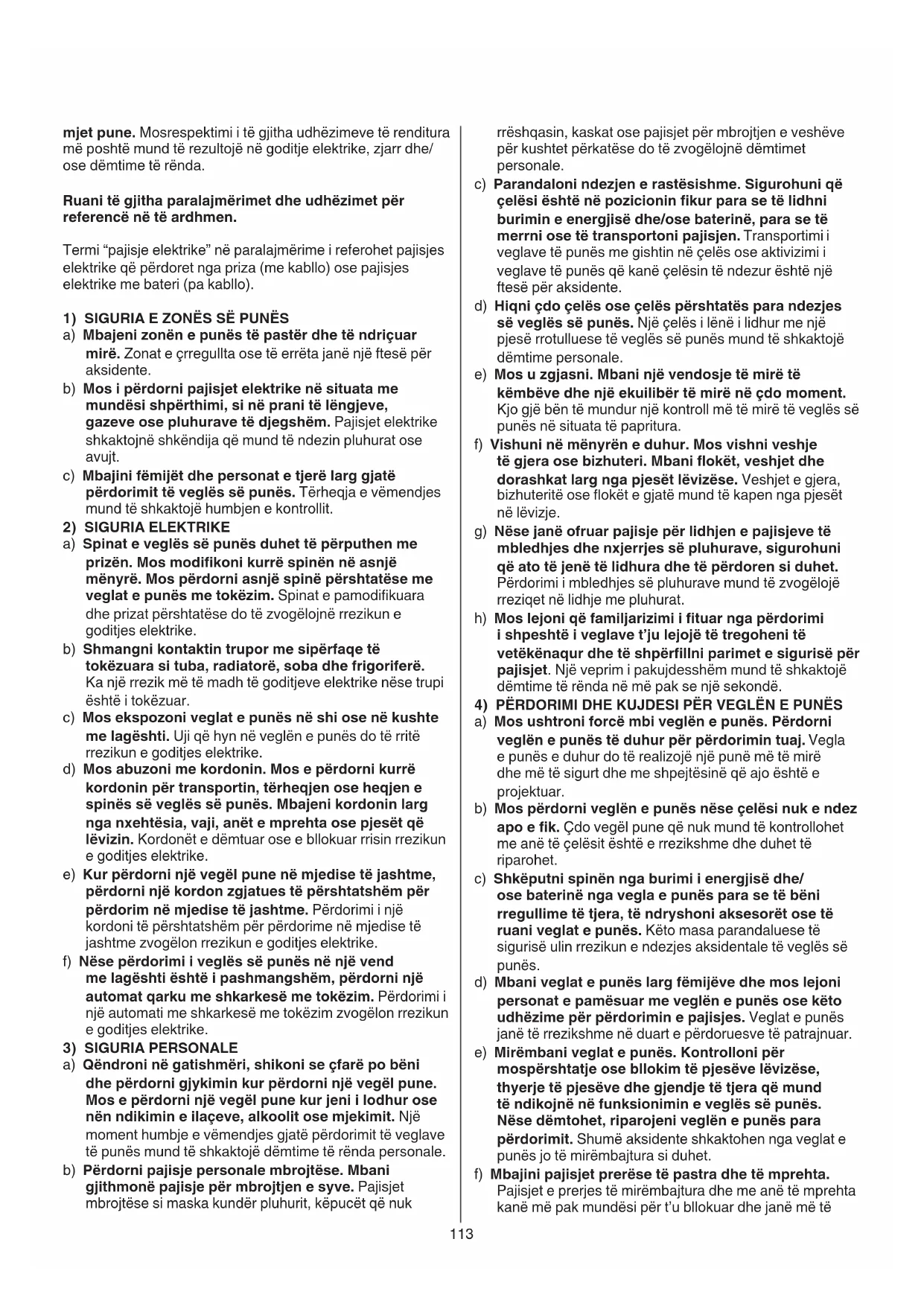

4) PËRDORIMI DHE KUJDESI PËR VEGLËN E PUNËS

a) Mos ushtroni forcë mbi veglën e punës. Përdorni veglën e punës të duhur për përdorimin tuaj. Vegla e punës e duhur do të realizojë një punë më të mirë dhe më të sigurt dhe me shpejtësinë që ajo është e projektuar. b) Mos përdorni veglën e punës nëse çelësi nuk e ndez apo e k. Çdo vegël pune që nuk mund të kontrollohet me anë të çelësit është e rrezikshme dhe duhet të riparohet. c) Shkëputni spinën nga burimi i energjisë dhe/ ose baterinë nga vegla e punës para se të bëni rregullime të tjera, të ndryshoni aksesorët ose të ruani veglat e punës. Këto masa parandaluese të sigurisë ulin rrezikun e ndezjes aksidentale të veglës së punës. d) Mbani veglat e punës larg fëmijëve dhe mos lejoni personat e pamësuar me veglën e punës ose këto udhëzime për përdorimin e pajisjes. Veglat e punës janë të rrezikshme në duart e përdoruesve të patrajnuar. e) Mirëmbani veglat e punës. Kontrolloni për mospërshtatje ose bllokim të pjesëve lëvizëse, thyerje të pjesëve dhe gjendje të tjera që mund të ndikojnë në funksionimin e veglës së punës. Nëse dëmtohet, riparojeni veglën e punës para përdorimit. Shumë aksidente shkaktohen nga veglat e punës jo të mirëmbajtura si duhet. f) Mbajini pajisjet prerëse të pastra dhe të mprehta. Pajisjet e prerjes të mirëmbajtura dhe me anë të mprehta kanë më pak mundësi për t’u bllokuar dhe janë më të mjet pune. Mosrespektimi i të gjitha udhëzimeve të renditura më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ ose dëmtime të rënda. Ruani të gjitha paralajmërimet dhe udhëzimet për referencë në të ardhmen. Termi “pajisje elektrike” në paralajmërime i referohet pajisjes elektrike që përdoret nga priza (me kabllo) ose pajisjes elektrike me bateri (pa kabllo).

1) SIGURIA E ZONËS SË PUNËS

a) Mbajeni zonën e punës të pastër dhe të ndriçuar mirë. Zonat e çrregullta ose të errëta janë një ftesë për aksidente. b) Mos i përdorni pajisjet elektrike në situata me mundësi shpërthimi, si në prani të lëngjeve, gazeve ose pluhurave të djegshëm. Pajisjet elektrike shkaktojnë shkëndija që mund të ndezin pluhurat ose avujt. c) Mbajini fëmijët dhe personat e tjerë larg gjatë përdorimit të veglës së punës. Tërheqja e vëmendjes mund të shkaktojë humbjen e kontrollit.

2) SIGURIA ELEKTRIKE

a) Spinat e veglës së punës duhet të përputhen me prizën. Mos modikoni kurrë spinën në asnjë mënyrë. Mos përdorni asnjë spinë përshtatëse me veglat e punës me tokëzim. Spinat e pamodikuara dhe prizat përshtatëse do të zvogëlojnë rrezikun e goditjes elektrike. b) Shmangni kontaktin trupor me sipërfaqe të tokëzuara si tuba, radiatorë, soba dhe frigoriferë. Ka një rrezik më të madh të goditjeve elektrike nëse trupi është i tokëzuar. c) Mos ekspozoni veglat e punës në shi ose në kushte me lagështi. Uji që hyn në veglën e punës do të rritë rrezikun e goditjes elektrike. d) Mos abuzoni me kordonin. Mos e përdorni kurrë kordonin për transportin, tërheqjen ose heqjen e spinës së veglës së punës. Mbajeni kordonin larg nga nxehtësia, vaji, anët e mprehta ose pjesët që lëvizin. Kordonët e dëmtuar ose e bllokuar rrisin rrezikun e goditjes elektrike. e) Kur përdorni një vegël pune në mjedise të jashtme, përdorni një kordon zgjatues të përshtatshëm për përdorim në mjedise të jashtme. Përdorimi i një kordoni të përshtatshëm për përdorime në mjedise të jashtme zvogëlon rrezikun e goditjes elektrike. f) Nëse përdorimi i veglës së punës në një vend me lagështi është i pashmangshëm, përdorni një automat qarku me shkarkesë me tokëzim. Përdorimi i një automati me shkarkesë me tokëzim zvogëlon rrezikun e goditjes elektrike.

3) SIGURIA PERSONALE

a) Qëndroni në gatishmëri, shikoni se çfarë po bëni dhe përdorni gjykimin kur përdorni një vegël pune. Mos e përdorni një vegël pune kur jeni i lodhur ose nën ndikimin e ilaçeve, alkoolit ose mjekimit. Një moment humbje e vëmendjes gjatë përdorimit të veglave të punës mund të shkaktojë dëmtime të rënda personale. b) Përdorni pajisje personale mbrojtëse. Mbani gjithmonë pajisje për mbrojtjen e syve. Pajisjet mbrojtëse si maska kundër pluhurit, këpucët që nuk114 me lëndët shtesë për kondicionimin e drurit; mbani një maskë për pluhurat dhe punoni me një pajisje për heqjen e pluhurave kur mund të lidhet

• Respektoni kërkesat kombëtare në lidhje me pluhurat për materialet me të cilat dëshironi të punoni

• Sigurohuni që pajisja të jetë e kur kur ta vendosni në prizë

• Mbajeni veglën e punës nga pjesët e izoluara të kapjes pasi prerësi mund të bjerë në kontakt me kordonin e tij (prerja e një teli me elektricitet mund të bëjë që pjesët metalike të ekspozuara të përcjellin elektricitetin dhe të shkaktojnë goditjen elektrike të përdoruesit)

• Mbajeni gjithmonë kordonin larg nga pjesët e lëvizshme të veglës; drejtojeni kordonin në anën e pasme, larg nga vegla

• Mos e përdorni kurrë veglën kur kordoni pse pllaka e bazës Q

(=mbrojtësja) është e dëmtuar; zëvendësojeni nga një person i kualikuar

• Mbajini duart dhe gishtat larg nga puntot e frezës kur pajisja është e ndezur

• Mos e kaloni kurrë thellësinë maksimale të prerjes të puntos së frezës gjatë procesit të prerjes

• Në rast të një defekti elektrik ose mekanik, kni menjëherë pajisjen dhe hiqni spinën

• Në rast se puntoja e frezës bllokohet, duke shkaktuar forca dridhjeje mbi pajisje, keni menjëherë pajisjen

• Në rast të ndërprerjes së energjisë ose kur hiqet aksidentalisht spina, keni menjëherë pajisjen për të parandaluar rindezjen e pakontrolluar të saj

• Mos ushtroni shumë presion mbi pajisje sa të ndalojë plotësisht

• Pasi të mbaroni punë, lironi levën H

, çojeni përsëri veglën në pozicionin e sipërm të nisjes dhe keni pajisjen

Lexoni manualin e udhëzimeve para përdorimit

Izolim i dyshtë (nuk kërkohet tokëzim)

• Montimi/heqja e puntove të frezës

! kni pajisjen dhe hiqni spinën ! sigurohuni që boshti i puntos së frezës të jetë plotësisht i pastër ! sigurohuni që madhësia e dados tub (6 mm, 6,35 mm, 8 mm) të përputhet me madhësinë e boshtit të puntos së frezës - kthejeni veglën përmbys - bllokoni boshtin duke shtyrë bllokuesin e boshtit A (rrotulloni dadon tub B, nëse është e nevojshme) dhe mbajeni ndërsa PËR MONTIMIN: - lironi dadon tub B me çelës C - futni një punto me pak hapësirë x në kallamidhe

- shtrëngoni fort dadon tub me çelës C PËR HEQJEN: - lironi dadon tub B me çelës C - hiqni punton - lironi bllokuesin e boshtit A ! për të liruar punton, mund të jetë e nevojshme ta goditni lehtë punton nga sipër duke përdorur një lehta për t’u kontrolluar. g) Përdorni veglat e punës, aksesorët dhe puntot, etj. në përputhje me këto udhëzime, duke marrë parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglave për përdorime të ndryshme nga ato të përcaktuara mund të shkaktojë rreziqe. h) Mbajini dorezat dhe sipërfaqet ku mbaheni të thata, të pastra dhe pa vajra ose graso. Dorezat dhe sipërfaqet ku mbaheni, kur janë të rrëshqitshme, nuk ju lejojnë ta menaxhoni dhe ta kontrolloni në mënyrë të sigurt pajisjen në situata të papritura.

a) Shërbimi i veglës së punës duhet të kryhet nga një person i kualikuar për riparimet duke përdorur vetëm pjesë ndërrimi identike. Kjo gjë do të sigurojë ruajtjen e sigurisë së veglave të punës. UDHËZIMET E SIGURISË PËR FREZAT E SHKALLËZUARA

• Kjo pajisje nuk duhet të përdoret nga personat nën moshën 16 vjeç

• Shkëputni gjithmonë spinën nga burimi i energjisë para kryerjes së rregullimeve ose ndryshimeve të aksesorëve AKSESORËT

• SKIL mund të garantojë funksionimin pa probleme të veglës vetëm kur përdoren aksesorët origjinalë

• Përdorni vetëm aksesorë me një shpejtësi të lejuar që përshtatet të paktën me shpejtësinë më të lartë pa ngarkesë të pajisjes

• Mos përdorni punto të dëmtuara ose të deformuara të frezës

• Përdorni vetëm punto të mprehta për frezën

• Mbrojini aksesorët nga goditja, tronditja dhe grasoja

• Përdorni vetëm punto çeliku për shpejtësi të lartë (HSS) ose me majë karbidi (CT) për këtë pajisje

• Shmangni dëmtimet që mund të shkaktohen nga vidat, gozhdët dhe elementet e tjera në materialin e punës; hiqni ato para se të lloni punën

• Kontrolloni gjithmonë që voltazhi i energjisë është i njëjtë me voltazhin e treguar në etiketën e veglës

• Mos punoni me materiale që përmbajnë asbest (asbesti konsiderohet kancerogjen)

• Përdorni morsa ose mënyra të tjera praktike për të siguruar dhe mbështetur materialin e punës në një platformë të qëndrueshme (mbajtja e materialit me duar ose të mbështetur në trup bën që materiali të mbetet i paqëndrueshëm ose mund të shkaktojë humbje të kontrollit)

• Mos e shtrëngoni veglën në një morsë

• Përdorni kordonë të pahapur dhe të sigurt për zgjatime, me një kapacitet 16 amper

• Niveli i zhurmës gjatë punës mund të kalojë 85 dB(A); mbani mbrojtëse për veshët

• Pluhurat nga materialet si boja me plumb, disa lloje drurësh, mineralesh dhe metalesh mund të jenë të dëmshme (kontakti ose thithja e pluhurave mund të shkaktojë reagime alergjike dhe/ose sëmundje respiratore për përdoruein ose personat përreth); mbani një maskë për pluhurat dhe punoni me një pajisje për heqjen e pluhurave kur mund të lidhet

• Disa lloje pluhurash skanë klasikuar si kancerogjene (si pluhuri i lisit dhe i ahut) veçanërisht në ndërthurje115 zonën(at) e dorezës me ngjyrë gri - vendoseni veglën mbi materialin e punës - ndizni veglën duke shtypur në llim çelësin M (= çelësin e sigurisë që nuk mund të bllokohet) dhe më pas tërhiqni çelësin e aktivizimit L ! para se puntoja e frezës të arrijë te materiali i punës, vegla duhet të punojë me shpejtësinë e saj të plotë - lironi levën e bllokimit H dhe shtyjeni ngadalë pajisjen poshtë deri sa treguesi i thelllësisë D të arrijë te kupola e ndalimit të thelllësisë F - shtrëngoni levën e bllokimit H - kryeni procedurën e frezimit me një shpejtësi uniforme të marrjes së materialit - përdoreni veglën me pllakën e bazës rrafsh mbi material - si rregull i përgjithshëm, duhet ta tërhiqni pajisjen, jo të shtyni - pas përfundimit të punës, lironi levën H dhe drejtojeni pajisjen përsëri në pozicionin e sipërm të nisjes - lëshoni çelësin L

• Drejtimi i përshtatshëm

- mos harroni se puntot e frezës rrotullohen në drejtim orar - drejtojeni pajisjen në mënyrë që puntoja të rrotullohet drejt materialit, jo larg tij

• Montimi i pllakës së adaptorit N (për kopjimin me një model)

- futni shufrat e treguesit paralel V nëpërmjet vrimave në pllakën e bazës Q - rrëshqisni treguesin paralel në gjerësinë e dëshiruar dhe shtrëngojeni me 2 çelësat W

• Përdorimi i treguesit paralel si një tregues rrethor

! ktheni në llim treguesin paralel në drejtimin e kundërt - shtrëngoni kunjin X me dado Y siç tregohet në gurë - futni shufrat V në pllakën e bazës Q - shtyjeni kunjin X në qendrën e shënuar të harkut rrethor - shtrëngoni treguesin parael me 2 çelësat W - drejtojeni pajisjen me një marrje të qëndrueshme të materialit të punës

KËSHILLË PËR PËRDORIMIN

• Për prerje paralele me anën e materialit, përdorni treguesin paralel

• Për realizimin e prerjeve paralele në një material larg anës së tij

- shtrëngoni një copë druri të drejtë në material me anë të 2 kllapave - drejtojeni pajisjen me pllakën e bazës përgjatë anës së drurit që tani funksionon si një tregues paralel

• Kur përdorni punto me sfera ose me shina, sfera ose shina duhet të rrëshqasë përgjatë anës së materialit që duhet të jetë plotësisht i lëmuar

• Për thellësi më të mëdha të frezimit, rekomandohet që të kryeni disa prerje të përsëritura me nivele më të ulta të heqjes së materialit

• Për më shumë informacion, shikoni www.skil.com

MIRËMBAJTJA / SHËRBIMI

• Kjo vegël nuk është e projektuar për përdorim profesional

• Mbajeni gjithmonë veglën dhe kordonin të pastër çekiç dhe një copë druri për ta mbrojtur punton ! mos e shtrëngoni kurrë dadon tub nëse nuk ka punto në tub; mund të dëmtoni tubin

• Ndërrimi i tubit ! kni pajisjen dhe hiqni spinën ! sigurohuni që boshti i tubit të jetë plotësisht i pastër - lironi dadon tub B me 2 ose 3 rrotullime - lëvizni dadon tub B me çelës C - hiqni dadon tub B dhe tubin (bllokuesin e boshtit) - kthejeni veglën përmbys - futni një tub të ri në boshtin e tubit - montoni dadon tub B (bllokuesin e boshtit) ! mos e shtrëngoni kurrë dadon tub nëse nuk ka punto në tub; mund të dëmtoni tubin

• Rregullimi i thellësisë së frezimit

! kni pajisjen dhe hiqni spinën - sigurohuni që shufra e vogël brenda treguesit të thellësisë D të dalë rreth 2 mm (përdor dorezën e rregullimit të imët E)

- rrotulloni kupolën F në mënyrë që pozicioni më i ulët i saj të klikojë në vend pikërisht poshtë matësit të thellësisë D (për ta çuar në zero)

- lironi çelësin G në mënyrë që treguesi i thellësisë D të bjerë në kupolën e ndalimit të thellësisë F

- vendoseni veglën mbi materialin e punës - lironi levën e bllokimit H

- shtyjeni veglën poshtë deri sa puntoja e frezës të jetë në kontakt me materialin e punës

- shtrëngoni levën e bllokimit H

- lëvizni vizorin e thellësisë Z në 0 mm

- ngrini treguesin e thellësisë D aq mm sa thellësia e dëshiruar e frezimit dhe shtrëngoni çelësin G

- lironi levën e bllokimit H dhe drejtojeni pajisjen përsëri lart - përdorni çelësin e rregullimit të imët E për të përcaktuar thellësinë e frezimit me më shumë saktësi (0..±10 mm) - me kupolën e ndalimit të thellësisë F thellësia mund të rritet me hapa përkatësisht ! rregulloni përsëri thellësinë e frezimit pasi të keni ndryshuar puntot e frezës

• Kontrolli i shpejtësisë

Për rezultate optimale të frezimit në materiale të ndryshme - zgjidhni shpejtësinë e frezimit me rrotën J (edhe kur pajisja është në punë) - përdorni tabelën

si referencë për të përcaktuar shpejtësinë e duhur të frezimit - para se të lloni një punë, gjeni shpejtësinë optimale duke e provuar në materiale për provë ! pas periudhave të gjatë të punës me shpejtësi të ulët, lëreni pajisjen që të ftohet duke e përdorur për afro 3 minuta me shpejtësi të lartë pa ngarkesë

- lidhni fshesën me korrent në pjesën e zgjatimit K ! mos e lini kurrë tubin e fshesës me korrent që të ndërhyjë në veprimin e frezimit

• Funksionimi i veglës

! mbajeni gjithmonë pajisjen fort me të dyja duart ! gjatë punës, mbajeni gjithmonë veglën në116 (veçanërisht të çarat e ajrosjes R

• Lubrikoni herë pas here shufrat rrëshqitëse S

• Nëse pajisja ka defekt pavarësisht kujdesit në prodhim dhe procedurat e provave, riparimi duhet të kryhet nga një qendër e shërbimit pas shitjes për veglat e punës të SKIL - dërgoni veglën të çmontuar së bashku me vërtetimin e blerjes te shitësi ose te qendra më e afërt e shërbimit e SKIL (adresat si dhe diagrami i shërbimit i veglës janë të paraqitura në www.skil.com) MJEDISI

• Mos i hidhni veglat elektrike, aksesorët dhe paketimin së bashku me materialet e mbeturinave familjare (vetëm për vendet e BE-së) - në respektim të Direktivës evropiane 2012/19/EC për pajisjet elektrike dhe elektronike si mbetje dhe zbatimin e saj në përputhje me ligjet kombëtare, pajisjet elektrike që kanë arritur në fund të jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të kthehen në një objekt riciklimi në përputhje me mjedisin. - simboli

do t’ju kujtojë për këtë gjë kur të jetë nevoja për t’i hedhur ZHURMA / VIBRIMI

• I matur sipas EN 62841, niveli i presionit të zhurmës së këtij mjeti është 88,0 dB(A) dhe niveli i fuqisë së zhurmës 99,0 dB(A) (pasiguria K = 3 dB), dhe dridhja 3,1 m/s² (shuma e vektorit triax; pasiguria K = 1.5 m/s²)

• Niveli i emetimit të vibrimit është matur në përputhje me një provë të standardizuar të dhënë në EN 62841; ajo mund të përdoret për të krahasuar një vegël me një tjetër dhe si një vlerësim paraprak i ekspozimit ndaj vibrimit kur përdorni pajisjen për proceset e përmendura - përdorimi i pajisjes për procese të ndryshme, ose me aksesorë të ndryshëm dhe të mirëmbajtur keq, mund të rritë ndjeshëm nivelin e ekspozimit - kohët kur pajisja është e kur dhe kur është e ndezur por jo në punë, mund të zvogëlojnë ndjeshëm nivelin e ekspozimit ! mbroni veten nga efektet e vibrimit duke mirëmbajtur pajisjen dhe aksesorët e saj, duke i mbajtur duart e ngrohta dhe duke organizuar mënyrën tuaj të punës117 - EC//
