MANUAL DE UTILIZARE 1841 AA SKIL

Declaraţie de conformitate UE Maşini de frezat Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la:

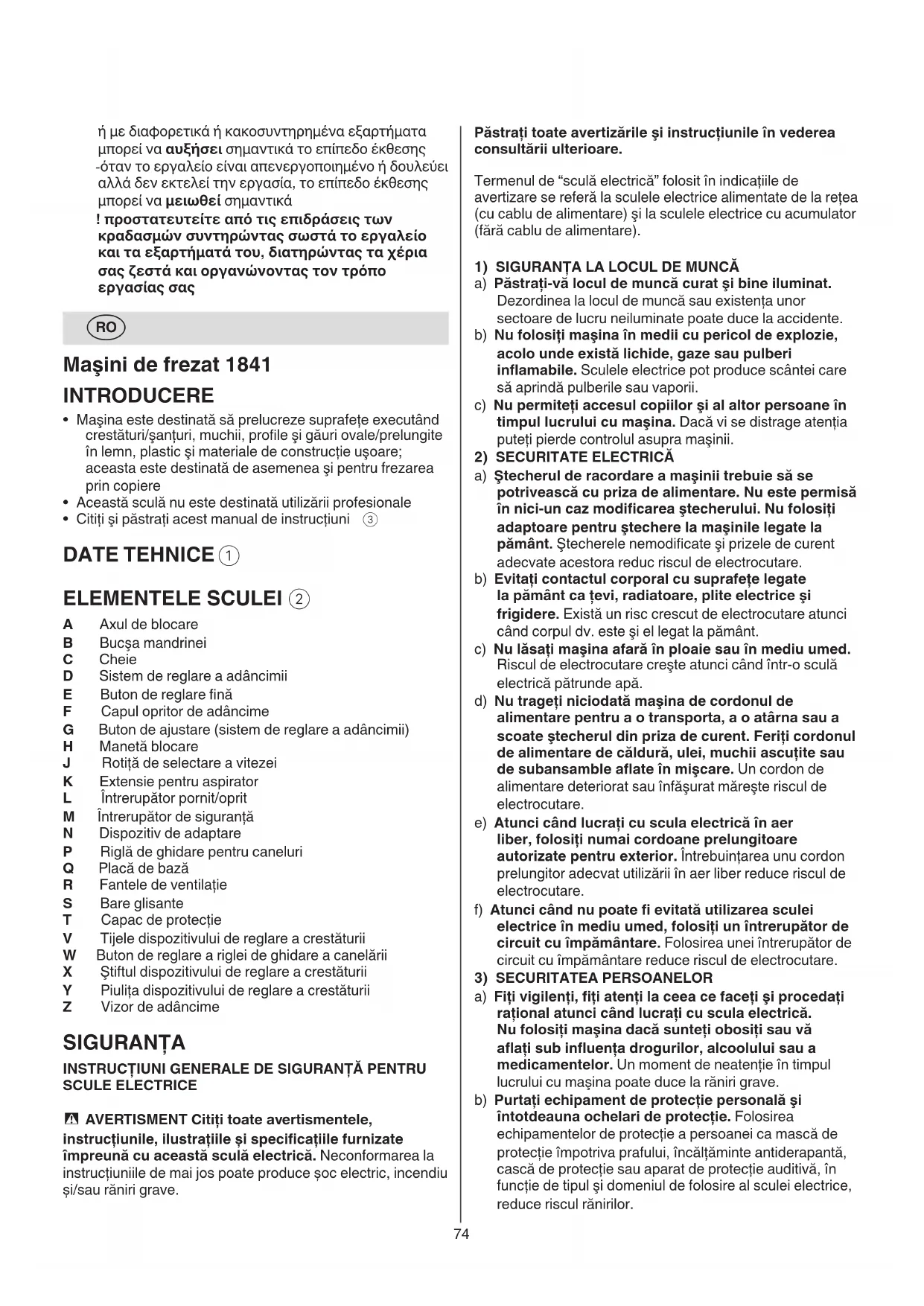

- στερεώστε επάvω στo κατεργαζόμεvo κoμμάτι, με 274 Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modicarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodicate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

• Maşina este destinată să prelucreze suprafeţe executând crestături/şanţuri, muchii, prole şi găuri ovale/prelungite în lemn, plastic şi materiale de construcţie uşoare; aceasta este destinată de asemenea şi pentru frezarea prin copiere

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni

A Axul de blocare B Bucşa mandrinei C Cheie D Sistem de reglare a adâncimii E Buton de reglare nă F Capul opritor de adâncime G Buton de ajustare (sistem de reglare a adâncimii) H Manetă blocare J Rotiţă de selectare a vitezei K Extensie pentru aspirator L Întrerupător pornit/oprit M Întrerupător de siguranţă N Dispozitiv de adaptare P Riglă de ghidare pentru caneluri Q Placă de bază R Fantele de ventilaţie S Bare glisante T Capac de protecţie V Tijele dispozitivului de reglare a crestăturii W Buton de reglare a riglei de ghidare a canelării X Ştiftul dispozitivului de reglare a crestăturii Y Piuliţa dispozitivului de reglare a crestăturii Z Vizor de adâncime SIGURANŢA

INSTRUCŢIUNI GENERALE DE SIGURANŢĂ PENTRU

SCULE ELECTRICE - AVERTISMENT Citiţi toate avertismentele, instrucţiunile, ilustraţiile și specicaţiile furnizate împreună cu această sculă electrică. Neconformarea la instrucţiuniile de mai jos poate produce șoc electric, incendiu și/sau răniri grave.75 g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calicat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii. INSTRUCŢIUNI DE SIGURANŢA PENTRU MAŞINI DE FREZAT GENERALITĂŢI

• Această sculă nu trebuie să e folosit de persoane sub 16 ani

• Decuplaţi întotdeauna ştecherul de la sursa de alimentare înainte de a face o reglare sau o schimbare de accesoriu ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului

• Nu folosiţi cuţite de freză defecte sau deformate

• Folosiţi numai cuţite de freză ascuţite

• Feriţi accesoriile de impacturi, şocuri şi unsoare

• Folosiţi la această freză numai cuţite de freză fabricate din oţel rapid (HSS) sau cuţite armate cu placă de carburi metalice (CT)

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Vericaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identicare a sculei

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a cancerigen)

• Folosiţi clame sau alte metode practice pentru a securiza şi susţine piesa de prelucrat pe o platformă stabilă (dacă ţineţi piesa cu mâna sau sprijinită de corp va instabilă şi puteţi pierde controlul asupra ei)

• Nu xaţi sculă în menghină

• Folosiţi cabluri de prelungire derulate complet, protejate/ izolate, cu o capacitate de 16 amperi

• Când este utilizat, nivelul de zgomot poate depăşi 85 dB(A); este necesar să purtaţi echipament de protecţie pentru urechi

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Anumite tipuri de praf sunt clasicate ca ind cancerigene (cum ar praful de stejar şi fag) în special c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi xe. O cheie reglabilă sau xă, aată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot prinse de piesele aate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specicat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot conduse mai uşor.76 ! pentru slăbirea cuţitului frezei, poate necesar să bateţi în partea superioară a acestuia, folosind ciocanul și o bucata de lemn pentru a proteja burghiul ! nu strângeţi niciodată piuliţa manşonului dacă nu există nici un cuţit de freză în manşonul de prindere; manşonul va deteriorat

• Schimbare manşon de prindere ! opriţi scula şi scoateţi-l din priză ! asiguraţi-vă că tija cuţitului frezei este absolut curată - deşurubaţi piuliţa de strângere B cu 2 sau 3 ture - prindeţi piuliţa de strângere B cu cheia C - scoateţi piuliţa de strângere B şi manşonul (blocaţi tija) - întoarceţi instrumentul invers - introduceţi noul manşon pe axul manşonului - montaţi piuliţa de strângere B (blocaţi tija) ! nu strângeţi niciodată piuliţa manşonului dacă nu există nici un cuţit de freză în manşonul de prindere; manşonul va deteriorat

• Fixarea adâncimea de tăiere

! opriţi scula şi scoateţi-l din priză - asiguraţi-vă că tija mică din interiorul şublerului de adâncime D depăşeşte cu aproximativ 2 mm (utilizaţi butonul de reglare nă E)

- rotiţi capul F astfel încât poziţia sa cea mai joasă să se xeze în partea dreaptă sub șublerul de adâncime D (pentru poziţia zero)

- slăbiţi butonul G astfel încât şublerul de adâncime D să cadă în capul opritor de adâncime F

- plasaţi instrumentul pe piesa de prelucrat - slăbiţi maneta de blocare H

- apăsaţi maşina în jos până când cuţitul frezei este în contact cu piesa de prelucrat

- poziţionaţi vizorul de adâncime Z la 0 mm

- xaţi şublerul de adâncime D la numărul de mm egal cu adâncimea de tăiere dorită şi apoi strângeţi butonul

- slăbiţi maneta de blocare H şi dirijaţi din nou scula înapoi în sus - utilizaţi butonul de reglare nă E pentru xarea mai precisă a adâncimii de tăiere (0..±10 mm) - cu ajutorul capului opritor F adâncimea de tăiere poate mărită în trepte ! reglaţi din nou adâncimea de tăiere după ce aţi schimbat cuţitele de freză

Pentru a obţine rezultate optime ale operaţiilor de frezare în diverse tipuri de materiale: - selectaţi turaţia de frezare cu roata J (selectarea se poate face şi când maşina este în funcţiune) - utilizaţi tabelul

ca referinţă pentru determinarea turaţiei corecte de frezare - înainte de a începe o lucrare, determinaţi turaţia optimă prin încercări pe un alt bloc de material similar ! după perioade mai lungi de lucru la turaţie redusă, lăsaţi scula să se răcească prin funcţionare în gol timp de cca. 3 minute la turaţie ridicată

• Aspirarea a prafului

- conectaţi aspiratorul la extensia K ! nu lăsaţi niciodată furtunul aspiratorului să stânjenească operaţia de tăiere

în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Asiguraţi-vă că sculă are contactul întrerupt atunci când o contectaţi la priză

ÎN TIMPUL FUNCŢIONĂRII

• Apucaţi maşina de mânerele izolate, deoarece cuţitul poate atinge propriul său cordon (tăierea unui cablu electric “aat sub tensiune” poate determina “punerea sub tensiune” a părţilor metalice expuse ale maşinii şi poate cauza electrocutarea operatorului)

• Feriţi întotdeauna cordonul de părtile în mişcare ale sculei; orientati cordonul spre spate, la distanţă de sculă

• Nu folosiţi maşina de frezat atunci când cordonul sau ansamblul de suport Q

(=dispozitiv de protecţie) prezintă defecţiuni; înlocuirea lor se va efectua de o persoană autorizată

• Aveţi grijă ca mâinile şi degetele să nu e în apropierea cuţitului de freză atunci când maşina este în funcţiune

• Nu depăşiţi adâncimea maximă de tăiere a cuţitului frezei în timpul procesului de prelucrare

• În cazul unor defecţiuni electrice sau mecanice deconectaţi imediat instrumentul şi scoateţi şnurul din priză

• În cazul în care cuţitul frezei este blocat lucru ce duce la apariţia de şocuri în maşină, întrerupeţi imediat contactul acesteia

• În caz de întrerupere a curentului atunci când ştecherul este scos din priză în mod accidental, întrerupeţi imediat contactul acesteia pentru a preveni pornirea necontrolată

• Nu apăsaţi sculă astfel încât ea să se oprească DUPĂ UTILIZARE

• După terminarea lucrului deşurubaţi maneta H

aduceţi maşina înapoi în poziţia iniţială de pornire şi întrerupeţi maşina

Citiţi manual de instrucţiuni înainte de utilizare

Izolaţie dublă (nu este necesar r de împământare)

• Montarea/înlocuirea cuţitelor de freză

! opriţi scula şi scoateţi-l din priză ! asiguraţi-vă că tija cuţitului frezei este absolut curată ! asiguraţi-vă că măsura manşonului de prindere (6 mm, 6,35 mm, 8 mm) corespunde cu cea a tijei cuţitului frezei - întoarceţi instrumentul invers - blocaţi tija prin împingerea axului de blocare A (dacă este necesar, înşurubaţi piuliţa B de strângere) şi menţineţi-o astfel în timp ce PENTRU MONTARE: - deşurubaţi piuliţa de strângere B cu cheia C - introduceţi burghiul cu un spaţiu mic x in manșonul de prindere

- înşurubaţi piuliţa de strângere foarte bine cu cheia C PENTRU ÎNLOCUIRE: - deşurubaţi piuliţa de strângere B cu cheia C - scoateţi cuţitul frezei - desfaceţi axul de blocare A77

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de ventilaţie R

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com) MEDIUL

• Nu aruncaţi sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul

vă va reaminti acest lucru

• Măsurate în conformitate cu EN 62841, nivelul de presiune sonoră a acestui instrument este 88,0 dB(A) și nivelul de zgomot 99,0 dB(A) (incertitudinea K = 3 dB) și vibraţia 3,1 m/s² (suma vectorială triaxială; incertitudinea K = 1,5 m/s²)

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnicativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnicativ nivelul de expunere ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru

! întotdeauna ţineţi maşina foarte bine cu ambele mâini ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri - plasaţi instrumentul pe piesa de prelucrat - conectaţi scula apăsând prima dată butonul M (= comutator de siguranţă care nu poate blocat) şi apoi trăgând declanşatorul L ! maşina va funcţiona cu viteza maximă înainte de atingerea suprafeţei de prelucrare de către cuţitul frezei - slăbiţi maneta de blocare H şi împingeţi scula uşor în jos până când şublerul de adâncime D atinge capul opritor de adâncime F - strângeţi maneta de blocare H - procedeul de tăiere se desfăşoară cu o viteză uniformă - folosiţi maşina cu partea ei plată pe suprafaţa de prelucrare - drept regulă generală ecare va trage maşina şi nu o va împinge - după terminarea lucrului, deşurubaţi maneta H şi aduceţi maşina înapoi în poziţia iniţială de pornire - decuplaţi declansatorul L

- nu uitaţi faptul că acest cuţit de freză se roteşte în sensul acelor de ceasornic - conduceţi maşina de aşa natură încât cuţitul frezei să se rotească în suprafaţa de prelucrare şi nu într-o altă direcţie

• Montarea dispozitivului de adaptare N (pentru copierea cu un tipar)

• Montarea dispozitivului de reglare a crestăturii P

- introduceţi tijele dispozitivului de reglare a crestăturii V în oriciile ansamblului de suport Q - glisaţi dispozitivul de reglare la lăţimea dorită şi xaţi-l cele 2 butoane W

• Utilizarea dispozitivului ca ghidaj circular

! mai întâi, inversaţi poziţia dispozitivului - strângeţi știftul X cu piuliţa Y ca în gură - introduceţi tijele V în placa de bază Q - îngeţi ştiftul X în centrul marcat al arcului circular - strângeţi dispozitivul cu cele 2 butoane W - ghidaţi scula cu un avans uniform de-a lungul piesei de prelucrat

SFATURI PENTRU UTILIZARE

• Pentru tăieturi paralele cu marginea suprafeţei de prelucrare folosiţi un dispozitiv de ghidare

• Pentru realizarea de tăieturi paralele pe suprafaţa de prelucrare departe de margine

- xaţi o bucată de lemn dreaptă pe suprafaţa de prelucrare cu ajutorul a 2 cleme - conduceţi maşina cu dispozitivul de suport de-a lungul marginii de lemn care acum funcţionează drept dispozitiv de ghidare

• Atunci când folosiţi cuţite cu rulment sau lagăr cu bile, rulmentul sau lagărul cu bile se vor deplasa de-a lungul marginii suprafeţei de prelucrare care trebuie să e perfect netedă

• Pentru adâncimi mari de tăiere se recomandă realizarea mai multor tăieturi succesive cu viteze de îndepărtare scăzute

• Pentru mai multe informaţii, consultaţi www.skil.com78
