Caratteristiche tecniche	Fresatrice SKIL 1841 AA, potenza di 600 W, velocite0 variabile da 10.000 a 30.000 giri/min, profondite0 di fresatura regolabile fino a 35 mm.
Utilizzo	Ideale per la fresatura del legno, la creazione di scanalature e profili, adatta per lavori di bricolage e progetti di falegnameria.
Manutenzione e riparazione	Pulizia regolare dei filtri e delle parti, lubrificazione delle parti mobili, verifica dello stato delle frese e sostituzione se necessario.
Sicurezza	Utilizzare occhiali protettivi, guanti, e assicurarsi che l'apparecchio sia scollegato durante la sostituzione della fresa.
Informazioni generali	Peso di 2,5 kg, dimensioni compatte per una facile conservazione, garanzia di 2 anni, manuale d'uso incluso.

Domande frequenti - 1841 AA SKIL

Come si regola la profondite0 di fresatura sulla fresatrice SKIL 1841 AA?

Per regolare la profondite0 di fresatura, utilizzare la manopola di regolazione situata sul lato della fresatrice. Girarla in senso orario per aumentare la profondite0 e in senso antiorario per diminuirla.

Quali tipi di frese sono compatibili con la SKIL 1841 AA?

La fresatrice SKIL 1841 AA e8 compatibile con frese da 6 mm a 8 mm. Assicurarsi che la fresa sia ben fissata prima di iniziare a lavorare.

Come si pulisce la fresatrice dopo l'uso?

Scollegare la fresatrice e utilizzare un pennello morbido per rimuovere detriti e polvere. Evitare di usare acqua o prodotti liquidi per pulire l'apparecchio.

Cosa fare se la fresatrice non si avvia?

Verificare innanzitutto che la fresatrice sia collegata e che la presa funzioni. Se non si avvia ancora, controllare il fusibile o l'interruttore del vostro impianto elettrico.

Come si cambia la fresa sulla SKIL 1841 AA?

Per cambiare la fresa, svitare il collarino di serraggio con la chiave fornita. Rimuovere la fresa usurata e inserire quella nuova. Stringere il collarino di serraggio per fissare la fresa.

Quali accessori sono consigliati per la SKIL 1841 AA?

Si consiglia di utilizzare occhiali protettivi, maschera antipolvere e guanti da lavoro per garantire la sicurezza durante l'uso della fresatrice.

Come si regola la velocite0 della fresatrice SKIL 1841 AA?

La SKIL 1841 AA dispone di un variatore di velocite0. Ruotare la manopola della velocite0 situata sul retro della macchina per adattare la velocite0 al materiale su cui si lavora.

La fresatrice SKIL 1841 AA ha una garanzia?

Sec, la fresatrice SKIL 1841 AA e8 generalmente fornita con una garanzia di 2 anni. Conservare la prova d'acquisto per qualsiasi richiesta di assistenza in garanzia.

MANUALE UTENTE 1841 AA SKIL

Dichiarazione di conformità UE Fresatrice Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative. Documentazione tecnica presso:

• L’utensile è idoneo per la fresatura di scanalature, bordi, proli e fori longitudinali nel legno, nelle materie plastiche ed in materiali leggeri da costruzione, ed anche per la copiatura

• Questo utensile non è inteso per un uso professionale

• Leggete e conservate questo manuale di istruzione

A Bloccaggio dell’albero B Dado colletto C Chiave D Asta di profondità E Manopola di regolazione ne F Torretta con fermi di profondità G Manopola di regolazione (asta di profondità) H Leva di blocco J Rotella selezione velocità K Prolunga per aspirapolvere L Interruttore di acceso/spento M Interruttore di sicurezza N Piastra dell’adattatore P Guida parallela Q Piastra base R Feritoie di ventilazione S Prolunghe scorrevoli T Coperchio protettivo V Aste della guida parallela W Manopola per la regolazione della guida parallela X Perno della guida parallela Y Dado della guida parallela Z Visore di profondità SICUREZZA

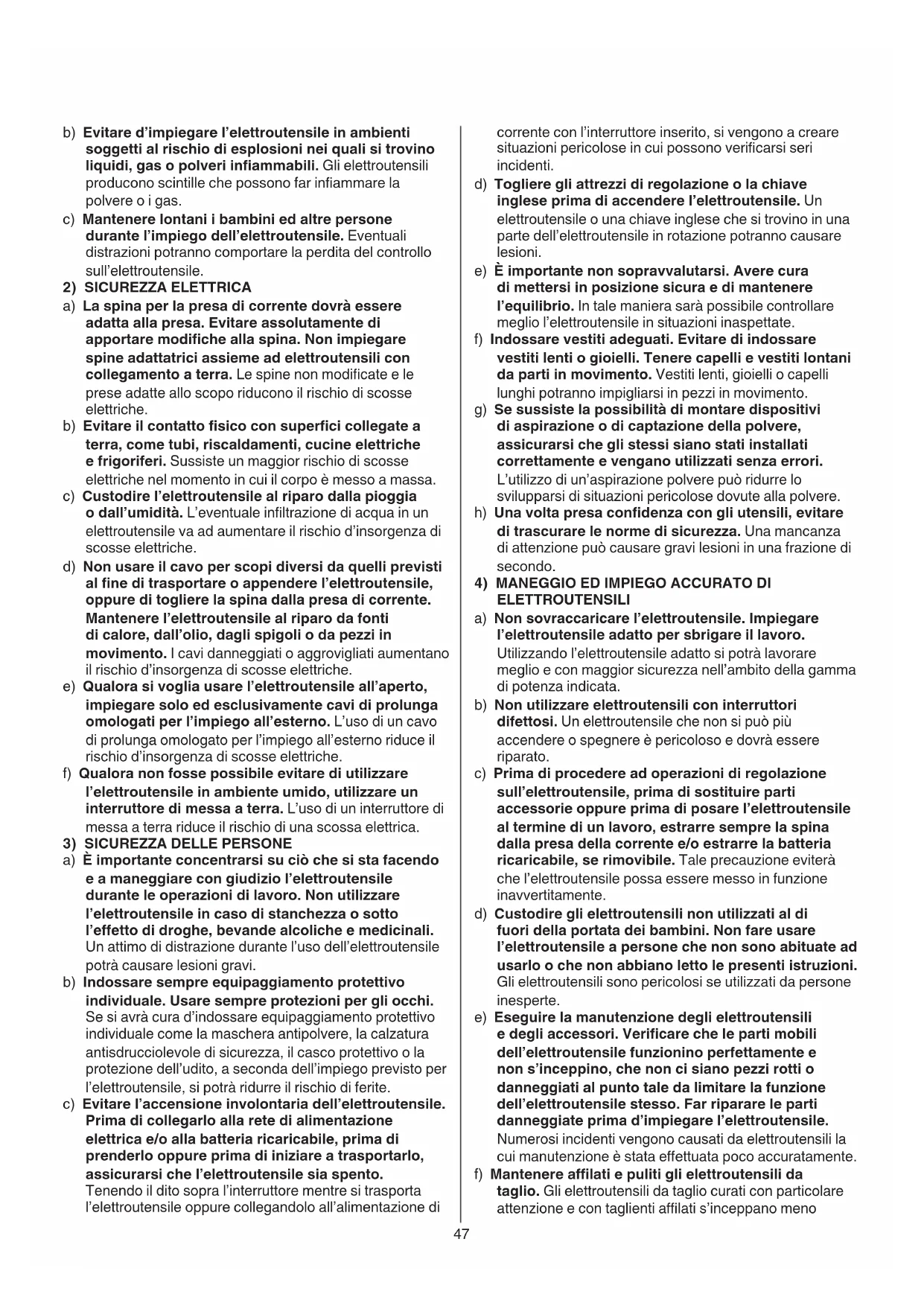

AVVERTENZE GENERALI DI PERICOLO PER

ELETTROUTENSILI - AVVERTENZA Leggere tutte le avvertenze di sicurezza, istruzioni, illustrazioni e speciche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sottoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 62841; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho47 corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa condenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Vericare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere alati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto sico con superci collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al ne di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’eetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di48 se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione

• Assicurarsi che l’utensile sia spento quando si inserisce alla rete

• Aerrare l’elettroutensile alle superci di impugnatura isolate, perché le lame di taglio potrebbe entrare a contatto con il proprio cavo (le lame di taglio che entrano a contatto con un lo sotto tensione possono trasferire tensione alle parti metalliche esposte dell’utensile elettrico e provocare una scossa elettrica all’operatore)

• Mantenere sempre il cavo distante dalle parti in movimento dell’utensile; spingere il cavo verso la parte posteriore, distante dall’utensile

• Non usate l’utensile quando il cavo o la base Q

dispositivo di protezione) è danneggiato; farlo sostituire da personale qualicato

• Tenete le mani e le dita lontano dalla fresa quando l’interruttore dell’utensile è acceso

• Non superate la massima profondità di fresatura della fresa durante il fresatura

• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile e staccate la spina

• Nel caso che la fresa si blocchi, che causa eccessiva forza di spinta sull’utensile, spegnete immediatamente l’utensile

• In caso di mancata corrente oppure quando la spina viene tirata fuori accidentalmente, spegnete immediatamente l’utensile per impedire un avviamento non incontrollato

• Non applicare troppa pressione sull’utensile che si ferma

• Una volta terminato il lavoro, allentate la leva H

riportate l’utensile alla posizione originaria superiore e spegnetelo

Leggere il manuale di istruzioni prima dell’uso

Doppio isolamento (non è necessario alcun cavo di terra)

Non gettare l’utensile tra i riuti domestici USO

• Montare/togliere le frese

! spegnete l’utensile e togliete la spina dalla presa di corrente ! assicuratevi che l’albero della fresa sia perfettamente pulito ! assicuratevi che la misura della pinza (6 mm, 6,35 mm, 8 mm) corrisponda a quella dell’albero della fresa - capovolgete l’utensile - bloccate l’albero premendo il sistema di bloccaggio A (girate il dado B della pinza, se necessario) e tenetelo così mentre PER MONTARE: - allentate il dado B con la chiave C - inserire la punta con un po' di spazio x sul colletto

- stringete accuratamente il dado con la chiave C PER TOGLIERE: - allentate il dado B con la chiave C - rimuovete la fresa frequentemente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superci di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l’utensile in caso di situazioni inaspettate.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

• Questo utensile non dev’essere utilizzato da persone di età inferiore ai 16 anni

• Staccate sempre la spina dell’utensile prima di eettuare regolazioni o cambiare gli accessori ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell’utensile

• Non utilizzate frese danneggiate o deformate

• Utilizzate solo frese alate

• Proteggere gli accessori da impatto, da urti e dal grasso

• Utilizzate sempre frese in acciaio ad alta velocità (HSS) al carburo di tungsteno con quest’utensile

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta dell’utensile

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Utilizzare morsetti o altre attrezzature per ssare e sostenere il pezzo di lavorazione a una piattaforma stabile (tenere il pezzo in lavorazione in mano o stretto al corpo è instabile e può far perdere il controllo dell’utensile)

• Non serrare l’utensile in una morsa

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp

• Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cue di protezione

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente49 ! non lasciare mai interferire il tubo dell’aspiratore con le operazioni di fresatura

• Coperchio protettivo

! tenete sempre l’utensile con ambedue le mani ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) - collocare l’utensile sul pezzo di lavorazione - accendete l’utensile premendo innanzi tutto la manopola M (= interruttore di sicurezza, che non può essere bloccato) e poi schiacciando l’interruttore L ! prima che la fresa raggiunga il pezzo in lavorazione, l’utensile deve girare a piena velocità - svitare la leva H e spingere lentamente l’utensile verso il basso no a che il misuratore di profondità D raggiunga la torretta con fermi di profonditàF - serrate la leva di bloccaggioH - eseguite l’operazione di fresatura operando con un avanzamento uniforme - usate il vostro utensile con la base in posizione piana sul pezzo da lavorare - come regola generale si dovrebbe tirare l’utensile, non spingerlo - una volta terminato il lavoro, allentate la leva H e riportate l’utensile alla posizione originaria superiore - rilasciare l’interruttore L

• Guida in modo appropriato a seconda dei tagli

- ricordatevi che la fresa gira in senso orario - guidate l’utensile in modo che la fresa giri nel pezzo da lavorare; mai al di fuori

• Montaggio della piastra adattatrice N (per copiare con una sagoma)

• Montaggio della guida parallela P

- inserite i tondini V della guida parallela nei fori della base Q - fate scivolare il riparo di bra alla profondità desiderata e ssarlo con 2 manopole W

• Utilizzando la guida parallela come guida circolare

! invertite prima la guida parallela - serrare il perno X con il dado Y come illustrato - inserite i tondini V nella piastra di base Q - inlate il perno X nel centro marcato dell’arco circolare - ssate la guida parallela con 2 manopole W - guidate l’utensile con consistente avanzamento lungo il pezzo di lavorazione CONSIGLIO PRATICO

• Per tagli paralleli al lato del pezzo di lavoro usate la guida parallela

• Per tagli paralleli lontani dal lato del pezzo di lavoro

- applicate, per mezzo di 2 morsetti, un pezzo di legno dritto al pezzo di lavoro - guidate l’utensile con il suo lato piano lungo il bordo del pezzo di legno applicato che funge ora da guida parallela

• Quando si usano frese munite di un perno di guida oppure di un cuscinetto a sfere, il perno di guida oppure il cuscinetto a sfere deve scivolare lungo il bordo del pezzo in lavorazione che dovrebbe essere liscio

• Per profondità maggiori di fresatura, si raccomanda di eseguire diversi successivi passaggi di fresatura con rispettiva asportazione minore di trucioli

• Per ulteriori informazioni consultare il sito www.skil.com - rilasciate il sistema di bloccaggio A ! per liberare la punta della fresa può essere necessario battere con un martello o un pezzo di legno per proteggere la punta ! non stringete mai il dado della pinza senza una fresa inserita; la pinza potrebbe danneggiarsi

• Cambiare la pinza ! spegnete l’utensile e togliete la spina dalla presa di corrente ! assicuratevi che l’albero della pinza sia perfettamente pulito - allentate il dado della pinza B di 2 o 3 giri - pigiate il dado della pinza B con la chiave C - rimuovete il dado della pinza B e la pinza (bloccate l’albero) - capovolgete l’utensile - inserite un nuova pinza nell’albero della pinza - montate il dado della pinza B (bloccate l’albero) ! non stringete mai il dado della pinza senza una fresa inserita; la pinza potrebbe danneggiarsi

• Regolazione della profondità di fresatura

! spegnete l’utensile e togliete la spina dalla presa di corrente - accertarsi che l’asta piccola all’interno dell’asta di profondità D si estende di circa 2 mm (utilizzare la manopola di regolazione ne E)

- ruotare la torretta F così che il la sua posizione più bassa entrerà di scatto nel suo posto precisamente sotto il misuratore di profondità D (taratura a zero)

- allentate la manopola G così che il misuratore di profondità Dcali nella torretta con fermi di profondità

- collocare l’utensile sul pezzo di lavorazione - allentare la leva di bloccaggio H

- spingere l’utensile verso il basso nché la punta a fresa sia in contatto con il pezzo di lavoro

- serrare la leva di bloccaggio H

- spostare il visore di profondità Z a 0 mm

- sollevare l’asta di profondità D del numero di mm necessari per raggiungere la profondità di taglio desiderata e serrare la manopola G

- svitare la leva di bloccaggio H e guidare lo strumento di nuovo verso l’alto - utilizzare la manopola di regolazione ne E per impostare la profondità di taglio con maggiore precisione (0..±10 mm) - con la torretta con fermi di profondità F la profondità di taglio può essere aumentata rispettivamente ! regolare nuovamente la profondità di taglio dopo aver modicato le frese

• Controllo della velocità

Per risultati di fresatura ottimale su materiali diversi - selezionate la velocità di fresatura con la rotella J (anche quando l’utensile è in funzione) - usate la tabella

come riferimento per determinare la giusta velocità di fresatura - prima di iniziare un lavoro, trovate la velocità ottimale facendo delle prove su del materiale di scarto ! dopo lunghi periodi di lavoro a bassa velocità, lasciate che l’utensile si rareddi facendolo funzionare ad alta velocità senza carico per circa 3 minuti

• Aspirazione della polvere

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione R

• Lubricare di tanto in tanto le stanghe S

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

TUTELA DELL’AMBIENTE

• Non gettare l’elettroutensile, gli accessori e l’imballaggio con i riuti domestici (solo per Paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettroutensili esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo

vi ricorderà questo fatto in fase di smaltimento RUMOROSITÀ / VIBRAZIONE

• Misurato secondo EN 62841, il livello di pressione sonora garantito di questo utensile è di 88,0 dB(A), il livello di rumorosità è di 99,0 dB(A) (incertezza K = 3 dB) e il livello delle vibrazioni di 3,1 m/s² (somma vettoriale di tre direzioni; incertezza K = 1.5 m/s²)
