BEDIENUNGSANLEITUNG GAS 20 L SFC NL BOSCH
GAS 20 L SFC Professional
BOSCH
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original

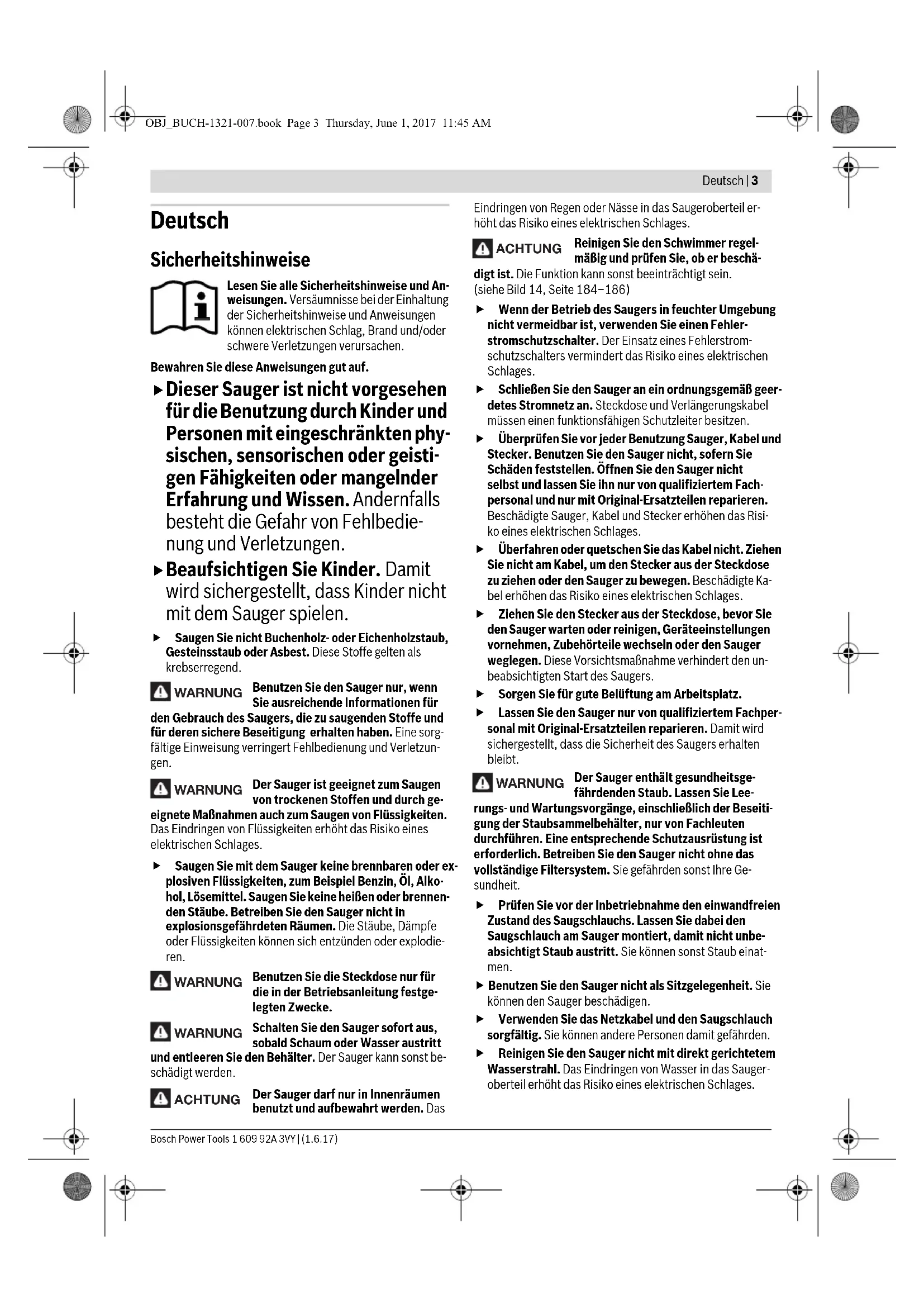

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie diese Anweisungen gut auf.
▶ Dieser Sauger ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.
▶Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Sauger spielen.
▶ Saugen Sie nicht Buchenholz- oder Eichenholzstaub, Gesteinsstaub oder Asbest. Diese Stoffe gelten als krebserregend.
WARNING
Benutzen Sie den Sauger nur, wenn Sie ausreichende Informationen für
den Gebrauch des Saugers, die zu saugenden Stoffe und für deren sichere Beseitigung erhalten haben. Eine sorgfältige Einweisung verringert Fehlbedienung und Verletzungen.
WARNING
Der Sauger ist geeignet zum Saugen von trockenen Stoffen und durch ge-
eignete Maßnahmen auch zum Saugen von Flüssigkeiten. Das Eindringen von Flüssigkeiten erhöht das Risiko eines elektrischen Schlages.
Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine heißen oder brennenden Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren.
WARNING
Benutzen Sie die Steckdose nur für die in der Betriebsanleitung festgelegten Zwecke.
WARNING
Schalten Sie den Sauger sofort aus, sobald Schaum oder Wasser austritt
und entleeren Sie den Behälter. Der Sauger kann sonst beschädigt werden.
ACHTUNG
Der Sauger darf nur in Innenräumen benutzt und aufbewahrt werden. Das
Eindringen von Regen oder Nässe in das Saugeroberteil erhöht das Risiko eines elektrischen Schlages.
! ACHTUNG
Reinigen Sie den Schwimmer regelmäßig und prüfen Sie, ob er beschä-
digt ist. Die Funktion kann sonst beeinträchtigt sein. (siehe Bild 14, Seite 184–186)
▶ Wenn der Betrieb des Saugers in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
▶ Schließen Sie den Sauger an ein ordnungsgemäß geerdetes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen.
Überprüfen Sie vor jeder Benutzung Sauger, Kabel und Stecker. Benutzen Sie den Sauger nicht, sofern Sie Schäden feststellen. Öffnen Sie den Sauger nicht selbst und lassen Sie ihn nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Sauger, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Überfahren oder quetschen Sie das Kabel nicht. Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu ziehen oder den Sauger zu bewegen. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.
▶ Sorgen Sie für gute Belüftung am Arbeitsplatz.
Lassen Sie den Sauger nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Saugers erhalten bleibt.
WARNING
Der Sauger enthält gesundheitsgefährdenden Staub. Lassen Sie Lee-
rungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsmammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige Filtersystem. Sie gefährden sonst Ihre Gesundheit.
Prüfen Sie vor der Inbetriebnahme den einwandfreien Zustand des Saugschlauchs. Lassen Sie dabei den Saugschlauch am Sauger montiert, damit nicht unbeabsichtigt Staub austritt. Sie können sonst Staub einatmen.
Benutzen Sie den Sauger nicht als Sitzgelegenheit. Sie können den Sauger beschädigen.
▶ Verwenden Sie das Netzkabel und den Saugschlauch sorgfältig. Sie können andere Personen damit gefährden.
▶ Reinigen Sie den Sauger nicht mit direkt gerichtetem Wasserstrahl. Das Eindringen von Wasser in das Saugeroberteil erhöht das Risiko eines elektrischen Schlages.
4 | Deutsch
Weitere Sicherheits- und Arbeitshinweise
Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Saugers übereinstimmen.
- Bitte informieren Sie sich über die gültigen Regelungen/Gesetze bezüglich des Umgangs mit gesundheitsgefährdenden Stäuben in Ihrem Land.
Um Energie zu sparen, schalten Sie den Sauger nur ein, wenn Sie ihn benutzen.
Für das Trockensaugen sollten Sie einen Staubbeutel einsetzen. Bei der Verwendung eines Staubbeutels bleibt der Faltenfilter länger frei, die Saugleistung bleibt länger erhalten und die Entsorgung des Staubes wird erleichtert.
Entfernen Sie vor dem Nasssaugen den Staubbeutel und entleeren Sie den Behälter.
Der Sauger verfügt über eine Ausblasfunktion. Blasen Sie die Abluft nicht in den freien Raum. Verwenden Sie die Ausblasfunktion nur mit einem sauberen Schlauch. Stäube können gesundheitsgefährdend sein.
▶ Nehmen Sie nach dem Saugen den Faltenfilter zur Vermeidung von Schimmelbildung heraus und lassen Sie diesen gut trocknen; insbesondere bevor Sie ihn zum Trockensaugen benutzen.
▶ Betreiben Sie den Sauger nur mit montiertem Faltenfilter.
In den Sauger ist eine Schutzkontakt-Steckdose integriert. Sie können dort ein externes Elektrowerkzeug anschließen. Der Sauger wird über das angeschlossene Elektrowerkzeug automatisch in Betrieb genommen. Beachten Sie die maximal zulässige Anschlussleistung des angeschlossenen Elektrowerkzeugs.
Der Sauger darf nicht als Wasserpumpe benutzt werden. Der Sauger ist bestimmt für das Aufsaugen von Luft- und Wassergemisch.
Wischen Sie den Behälter von Zeit zu Zeit mit handelsüblichem, nicht scheuerndem Reinigungsmittel aus und lassen Sie diesen trocknen.
Symbole
Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Sauger besser und sicherer zu gebrauchen.
Symbol Bedeutung
GAS 20 L SFC: Allzwecksauger
Symbol Bedeutung
Sachnummer
VORSICHT
Lesen Sie alle Sicherheitshinwei-
se und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Sauger der Staubklasse L nach IEC/EN 60335-2-69 zum Trockensaugen von gesundheitsgefährdenden Stäuben mit einem Expositions-Grenzwert > 1 mg/m³
Hinweis:
Die Anforderungen an den Durchlassgrad (Staubklasse L) wurde nur für das Trockensaugen nachgewiesen.
WARNING
Der Sauger ent- hält gesundheits-
gefährdenden Staub. Lassen Sie Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige Filtersystem. Sie gefährden sonst Ihre Gesundheit.
Benutzen Sie den Sauger nicht als Sitzgelegenheit oder Tritt
Ziehen Sie vor allen Arbeiten am Sauger den Netzstecker aus der Steckdose
Tragen Sie Gehörschutz.
Tragen Sie eine Staubschutzmaske.
Bewegungsrichtung
Reaktionsrichtung
Deutsch | 5
Symbol Bedeutung
 | Wenden Sie für den Arbeitsschritt Kraft an. | ||
| [K42C] | Einschalten | ||
 | Ausschalten | ||
| [4KAT] | Fernschaltautomatik | ||
 | Verbotene Handlung | ||
 | Erlaubte Handlung | ||
| [ZK49] | Nächster Handlungsschritt | ||
| P_1 | Nennaufnahmeleistung | ||
| f | F r e | ||
| Behältervolumen (Brutto) | |||
| Nettovolumen | |||
| max. Unterdruck | |||
| max. Durchflussmenge | |||
| P→ | Saugleistung | ||
| ■A | Fläche Faltenfilter | ||
| L | Filterstaubklasse Sauger | ||
| Schutzart | |||
| ±/I | Symbol für Schutzklasse I (mit Schutz-leiter) | ||
| Gewicht entsprechend EPTA-Procedure 01:2014 | |||
| BIA-Prüfzeugnis-Nr. für Filter/Sauger | |||
| L_pA | Schalldruckpegel | ||
| K | U n s | ||
| a_h | Schwingungsgesamtwert | ||
| P1 | Nennaufnahmeleistung | ||
| f | F | r | e |
| Behältervolumen (Brutto) | |||
| Nettovolumen | |||
| max. Unterdruck | |||
| max. Durchflussmenge | |||
| P→ | Saugleistung | ||
| ■A | Fläche Faltenfilter | ||
| L | Filterstaubklasse Sauger | ||
| Schutzart | |||
| ±/I | Symbol für Schutzklasse 1 (mit Schutz-leiter) | ||
| Gewicht entsprechend EPTA-Procedure01:2014 | |||
| BIA-Prüfzeugnis-Nr. für Filter/Sauger | |||
| LpA | Schalldruckpegel | ||
| K | U | n | s |
| ah | Schwingungsgesamtwert | ||
Lieferumfang
Allzwecksauger (siehe Bild 1)
Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Bestimmungsgemäßer Gebrauch
Der Sauger ist bestimmt zum Aufsaugen und Absaugen von nicht gesundheitsgefährdenden Stoffen und nicht brennbaren Flüssigkeiten. Er ist geeignet für die erhöhten Beanspruchungen bei gewerblicher Nutzung, z. B. in Handwerk, Industrie und Werkstätten.
Sauger der Staubklasse L nach IEC/EN 60335-2-69 dürfen nur für das Aufsaugen und Absaugen von gesundheitsgefährdenden Stäuben mit einem Expositions-Grenzwert >1 m g / meingesetzt werden.
Benutzen Sie den Sauger nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.
Der Sauger hat eine Blasfunktion, z. B. zum Abtrocknen von Oberflächen.
Der Sauger verfügt über eine Steckdose mit Fernschaltautomatik zum Anschluss eines Elektrowerkzeugs mit Absaugfunktion.
Der Sauger darf grundsätzlich nicht in explosionsgefährdeten Räumen eingesetzt werden.
q
U
e
Technische Daten
Die Technischen Daten des Produkts sind in der Tabelle auf Seite 171 angegeben.
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Geräusch-/Vibrationsinformation
Die Messwerte des Produkts sind in der Tabelle auf Seite 171 angegeben.
Geräuschemissionswerte ermittelt entsprechend EN 60335-2-69.
Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-69.
Montage und Betrieb
Die folgende Tabelle zeigt die Handlungsziele für Montage und Betrieb des Saugers. Die Anweisungen der Handlungsziele werden im angegebenen Bild gezeigt. Je nach Art der Anwendung sind unterschiedliche Kombinationen der Anweisungen erforderlich. Beachten Sie die Sicherheitshinweise.
e
6 | Deutsch
Handlungsziel Bild Beachten Sie Seite
| Zubehörteile entnehmen |  | 1 172 |  | ||
| Schlauchhalter montieren |  | 2 172 |  | ||
| Staubbeutel einsetzen |  | 3 173 |  | ||
| Entsorgungssack einsetzen |  | 4 174 |  | ||
| Staubbeutel entsorgen |  | 5 174 |  | ||
| Schlauch montieren |  | 6 175 |  | ||
| Transportstellung |  | 7 176 |  | ||
| Ein-/Ausschalten |  | 8 176 |  | ||
| Elektrowerkzeug an Sauger anschließen, Fernschaltautomatik |  | 9 177 - 17 |  | ||
1 609 92A 3VY | (1.6.17) Bosch Power Tools
Deutsch | 7
Handlungsziel Bild Beachten Sie Seite
| Luftmenge regulieren |  | 10 179 | |
| Blasfunktion |  | 11 180 | |
| Semi-automatische Filterreini-gung (SFC) |  | 12 181 | |
 | |||
| Faltenfilter wechseln |  | 13 182 - 1 |  |
| Schwimmer reinigen |  | 14 184 - 1 |  |
| Zubehör auswählen | - 187 | ||
Störungssuche
WARNUNG
Schalten Sie den Sauger sofort aus, sobald Schaum oder Wasser austritt
und entleeren Sie den Behälter. Der Sauger kann sonst beschädigt werden.
Der Sauger ist mit einem Schwimmer ausgestattet. Ist die maximale Füllhöhe erreicht, reduziert sich die Saugleistung. Kippen Sie den Ein-/Ausschalter in Position „0“ und entleeren Sie den Behälter.
Sollte die Saugkraft so groß sein, dass sich das angeschlossene Elektrowerkzeug zu fest an die Arbeitsfläche ansaugt, regulieren Sie die Luftmenge.
▶ Bei nachlassender Saugleistung aktivieren Sie die semi-automatische Filterreinigung.
▶ Tritt eine Störung (z. B. Filterbruch) auf, muss der Sauger sofort ausgeschaltet werden. Vor erneuter Inbetriebnahme muss die Störung beseitigt werden.
Wartung und Reinigung
▶ Halten Sie den Sauger und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Es ist mindestens einmal jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z. B. auf Beschädigungen des Filters, Dichtheit des Saugers und Funktion der Kontrolleinrichtung.
Bei Saugern der Klasse L, die sich in verschmutzter Umgebung befanden, sollte das Äußere sowie alle Maschinenteile gereinigt oder mit Abdichtmitteln behandelt werden. Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle verunreinigten Teile, die nicht zufriedenstellend gereinigt werden können, entsorgt werden. Solche Teile müssen in un-
durchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.
Zur Wartung durch den Benutzer muss der Sauger demon- tiert, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und an- dere Personen hervorzurufen. Vor der Demontage sollte der Sauger gereinigt werden, um eventuellen Gefahren vorzubeu- gen. Der Raum in dem der Sauger demontiert wird, sollte gut gelüftet werden. Tragen Sie während der Wartung eine per- sönliche Schutzausrüstung. Nach der Wartung sollte eine Rei- nigung des Wartungsbereichs erfolgen.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
8| English
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040460
Fax: (0711) 40040461
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040460
Fax: (0711) 40040462
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Sauger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie den Sauger nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Sauger getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Änderungen vorbehalten.
