Securio C14 - Aktenvernichter HSM - Kostenlose Bedienungsanleitung

Produkttyp	Aktenvernichter
Marke	HSM
Modell	Securio C14
Schnittart	Streifenschnitt (3,9 mm) oder Partikelschnitt (4 x 25 mm) je nach Version
Sicherheitsstufe DIN 66399	P-2, T-2, E-2 (Streifen); P-4, T-4, E-3, F-1 (Partikel)
Schnittleistung (70 g/m²)	12-14 Blatt (Streifen); 6-7 Blatt (Partikel)
Einzugsbreite	225 mm
Schnittgeschwindigkeit	44 mm/s
Behältervolumen	20 Liter
Abmessungen (B x T x H)	366 x 258 x 405 mm
Gewicht	4,0 kg (Streifen) / 4,5 kg (Partikel)
Stromversorgung	220-240 V / 50/60 Hz oder 110-130 V / 60 Hz
Leistungsaufnahme	160 W (EU) / 145 W (US)
Stromverbrauch im Standby	< 2 Wh
Geräuschpegel (Leerlauf / unter Last)	55-60 dB(A) / 60-65 dB(A) (Streifen); 55-60 dB(A) / 65-70 dB(A) (Partikel)
Dauerbetrieb	Bis zu 15 Minuten
Betriebstemperatur	-10°C bis +25°C
Maximale relative Luftfeuchtigkeit	90 % ohne Kondensation
Sicherheitsfunktionen	Automatische Abschaltung, Berührungsschutz, Rückwärtstaste, thermischer Überlastschutz
Wartung	Regelmäßige Ölung mit HSM-Spezialöl; Reinigung mit weichem Tuch und Seifenlauge
Garantie	3 Jahre auf das Gerät, lebenslange Garantie auf die Schneidwalzen (HSM Lifetime Warranty)
Ersatzteile	Bis zu 10 Jahre nach Produktionsende erhältlich

Häufig gestellte Fragen - Securio C14 HSM

Kann ich Heftklammern und Büroklammern mit dem Securio C14 vernichten?

Ja, der robuste Schneidmechanismus hält Heftklammern und Büroklammern stand. Sie können sie auf den Dokumenten belassen.

Wie reinige ich meinen HSM Securio C14 Aktenvernichter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie die Außenseite mit einem weichen Tuch und einer nicht korrosiven Seifenlösung. Lassen Sie kein Wasser in das Innere eindringen.

Was tun bei Papierstau?

Der Aktenvernichter kehrt automatisch die Schnittrichtung um. Drücken Sie bei Bedarf die Rückwärtstaste « R », um den Stapel zu entfernen. Teilen Sie dann den Stapel in zwei Hälften und führen Sie die Blätter einzeln ein.

Wie oft muss ich die Schneidwalzen ölen?

Ölen Sie die Schneidvorrichtung bei Leistungsabfall, ungewöhnlichen Geräuschen oder jedes Mal, wenn Sie den Behälter leeren. Verwenden Sie ausschließlich HSM-Spezialöl.

Welche Materialien kann ich vernichten?

Der Aktenvernichter ist für Papier, Kredit- und Kundenkarten ausgelegt. Er verarbeitet auch Heftklammern und Büroklammern. Vernichten Sie keine harten Kunststoffe, CDs oder brennbare Materialien.

Wie leere ich den Behälter?

Heben Sie den Schneidkopf mit dem im Gehäuse integrierten Griff an und leeren Sie den Korb. Drücken Sie die Partikel nicht zusammen, um Fehlfunktionen zu vermeiden.

Was tun, wenn der Aktenvernichter nicht startet?

Überprüfen Sie, ob der Schneidkopf richtig auf dem Behälter sitzt. Stellen Sie sicher, dass das Gerät eingesteckt ist und der Hauptschalter auf « I » steht. Wenn der Motor überhitzt ist, lassen Sie ihn 45 bis 60 Minuten abkühlen.

Wie viele Blätter können auf einmal eingezogen werden?

Bei 70 g/m² Papier: 12-14 Blatt im Streifenschnitt, 6-7 Blatt im Partikelschnitt. Bei 80 g/m²: 10-12 bzw. 5-6 Blatt.

Ist der Aktenvernichter kindersicher?

Das Gerät darf nicht von Kindern unter 14 Jahren verwendet werden. Beaufsichtigen Sie Kinder, um zu verhindern, dass sie mit dem Gerät spielen. Lassen Sie den Aktenvernichter niemals unbeaufsichtigt eingeschaltet.

Wo finde ich Ersatzteile für den Securio C14?

HSM garantiert die Verfügbarkeit von Ersatzteilen bis zu 10 Jahre nach Produktionsende. Wenden Sie sich an den HSM-Kundendienst oder einen autorisierten Händler.

BEDIENUNGSANLEITUNG Securio C14 HSM

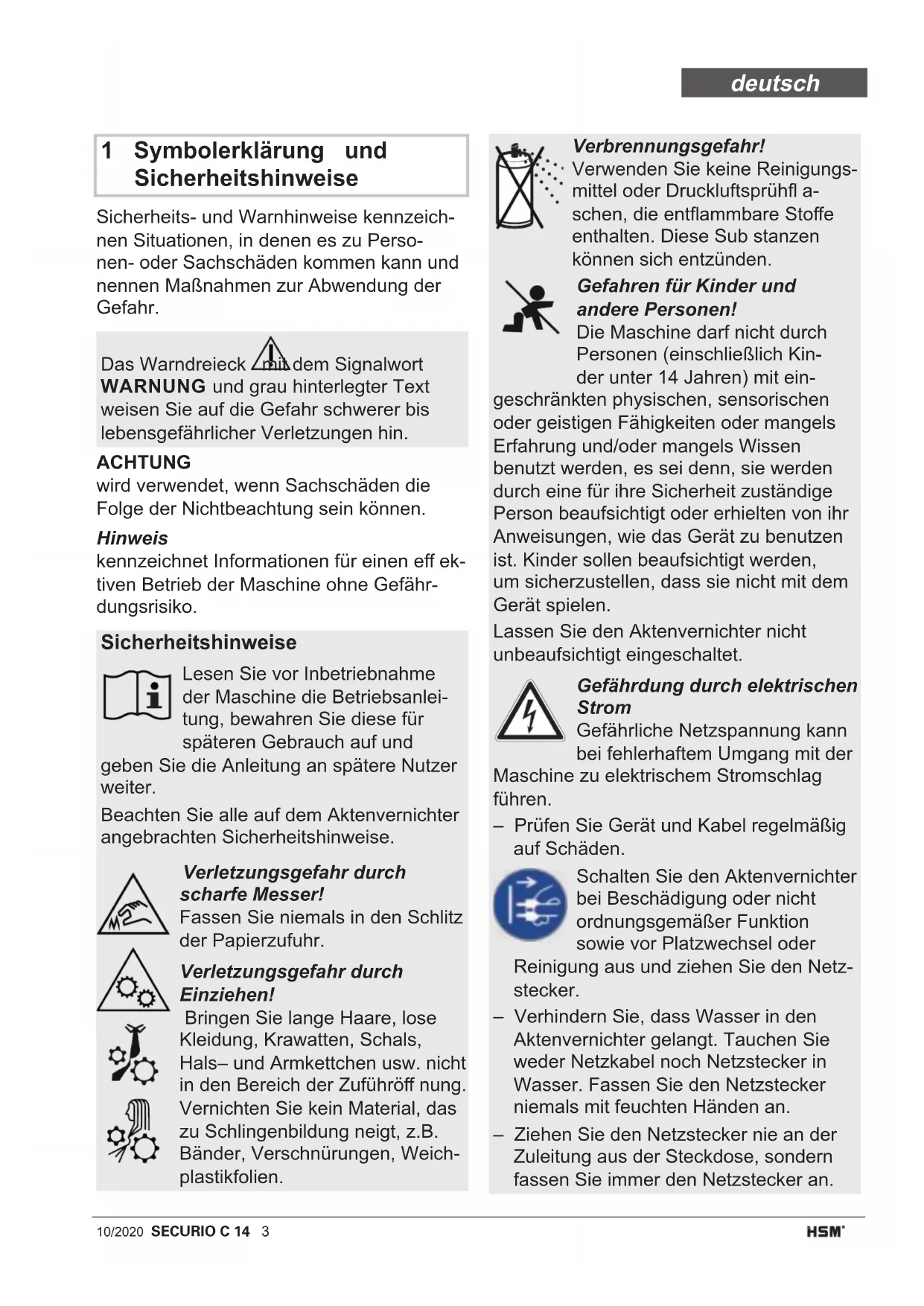

1 Symbolerklarung und Sicherheitshinweise

Sicherheits- und Warnhinweise kennzeichnen Situationen, in denen es zu Personen- oder Sachschäden kommt kann und nennen Maßnahmen zur Abwendung der Gefahr.

Das Warndreieck mit dem Signalwort WAnRnUG und grau hinterlegter Text weisen Sie auf die Gefahr schwerer bis lebensgefahlicher Verletzungen hin.

ACHTUNG

wird verwendet, wenn Sachschäden die Folge der Nichtbeachtung sein konnen.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefahrungsrisiko.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und

geben Sie die Anleitung an spätere Nutzer\ weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführffung. Vernachten Sie kein Material, das zu Schlingenbergbung neigt, z.B. Bander, Verschnurungen, Weichplastikfolien.

Verbrennungsgefahr!

Verwenden Sie keine Reinigungsmittel oder Druckluftsprühfl aschen, die entflammbare Stoffe enthalten. These Sub stanzen konnen sich entzünden.

Gefahren für Kinder und andere Personen!

Die Maschinearfndicht durch Personen(einschließlich Kinder unter 14 Jahren)mit ein

geschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der

Maschine zu elektrischem Stromschlag führren.

• Prufen Sie Gerät und Kabel regelmäß auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder

Reinigung aus undziehen Sie den Netzstecker.

• Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Händen an.

• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

2 Bestimmungsgemäß Verwendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Rückseite des Gehäuseoberteils nach, für welche Netzspannung Ihr Aktenvernichter ausgelegt ist. Beachten Sie die zutreff enden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Zerkleinern von Papier sowie Kunden- und Kreditkarten bestimmt. Das robuste Schneidwerk ist unempfändlich gegen Heft- und Buroklammern.

Die Garantiezeit für den Aktenvernichter beträgt 3 Jahre. Für die Schneidwellen aus geharteten Stahl gewährren wir Garantie während der gesamten Lebensdauer des Aktenvernichters (HSM Lifetime Warranty). Verschleiß, Schaden durch unsachgemäßigen Gebrauch sowie Eingriff e von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufender Produktion theses Modells.

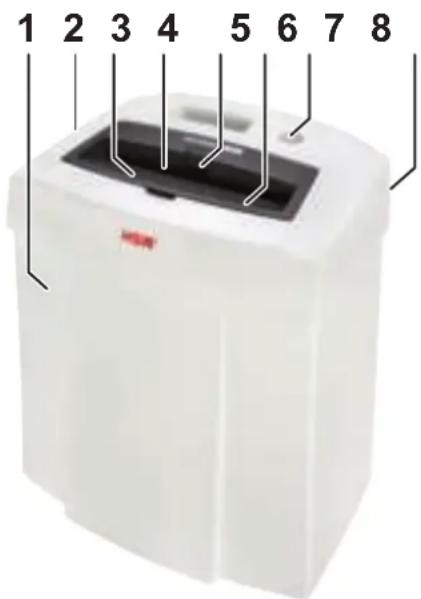

3 Übersicht

1 Schnittgutbehälter
2 Schneidkopf
3 Sicherheitshinweise
4 Zufuhrschlitz für Papier und Kunden-/ Kreditkarten
5 Start-Stopp-Automatik
6 Sicherheitselement
7 Reversiertaste R: Rücklauf
8 Typenschild

4 Lieferumfang

• Aktenvernichter in Karton verpackt
• Netzanschlussleitung
  1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

Schneidblock-Spezialol (250 ml)

Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 140.

5 Inbetriebnahme

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenaumen. Betreiben Sieihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offen enam Feuer undHEYEN Flachen fern. Die Luf-tungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Mobeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzsteckerleitung erreichen ist.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

• Schließen Sie das gelieferte Netzkabel an der Rückseite des Aktenvernichters an und stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

6 Bedienung

Aktenvernichter einschalten

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I".

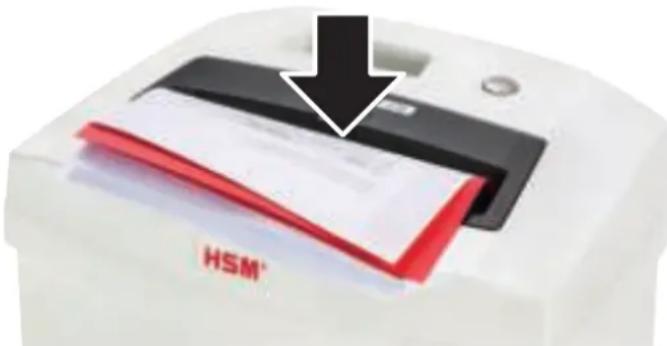

Papier vernichten

• Führren Sie das Papier in der Mitte des Papierschlitzes zu. Die Start-Stopp-Automatik schaltet das Schneidwerk automatisch ein.
  Ca. 3 s nachdem die Papierzufuhr wieder frei ist schaltet der Aktenvernichter automatisch ab.

Kredit- und Kundenkarten vernichten

• Geben Sie die Karten so in den Zuführschlitz, dass sie von der Start-Stopp-Automatik erfasst werden können. Entsorgen Sie das zerkleinerte Material getrennt von Papierabflällen.

Aktenvernichter ausschalten

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0".

7 Störungsbeseitigung

Hinweis:

Das Sicherheitselement ist mit einem Berührungsschutz ausgestattet. Der Aktenvernichter schaltet ab, wenn Sie auf das Sicherheitselement drücken.

Papierstau

Sie haben zu viel Papier auf einmal zugeführrt.

Das Schneidwerk lauft eine Sekunden ruckwärts und schiebt das Papier hersa.

Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnahmen.

• Halbieren Sie den Papierstapel.
• Führn Sie das Papier nacheinander zu.

Hinweis:

Falls der Papierstapel bis der Blockierung schon zu einem großen Teil eingezogen wurde, können Sie auch die Reversiertaste „R” länger als 3 s drücken. Dadurch lauft das Schneidwerk wieder vorwärts und vernichtet das restliche Papier.

Schnittgutbehälter voll

Überprüfen Sie regelmäßig den Füllstand im Schnittgutbehälter.

ACHTUNG Entleeren Sie den vollen Schnittgutbehälter umgehend, da bei mehrmaligem Nachdrücken Funktionstörungen am Schneidwerk auftreten können.

Im Gehäuseoberteil ist eine Griff mulde eingearbeitet, die Ihnen das Anheben des Schneidkopfes vom Schnittgutbehälter erleichtert.

Bei anderen Störungen prufen Sieitte vor der Benachrichtigung unseres Kundendienstes, ob der Schneidkopf richtig auf den Schnittgutbehälter aufgesetzt ist. Falls der Motor überlastet wurde, lessen Sie den Aktenvernichter vor erneuter Inbetriebnahme ca. 45 - 60 min. abkühlen.

8 Reinigung und Wartung

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus undziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Ver

tragspartner durchgeführt werden.

Kundendienstadressen siehe Seite 140.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabeiarfkein Wasser in das Geräteindringen.

nur bei Partikelschnitt: Olen Sie das Schneidwerk bei nachlassender Schnittleistung, Gerauschentwicklung

oder nach jedem Leeren des Schnittgutbehalters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Betätigen Sie die Start-Stopp Automatik und halten Sie das Schneidwerk ohne Papierzufuhr laufen.
  Papierstaub und Partikel werden gelöst.

9 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsor-

gung oder Handhabung können diese für die menschliche Gesundheit und die

Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führten Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

10 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgroße (mm) 3,9 4 x 25
Sicherheitsstufe DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Schnittleistung* (Blatt), DIN A4 70 g/m 280 2	12 - 14	6 - 7
	10 - 12 g/m	5 - 6
Gewicht 4,0 kg 4,5 kg
Leistung bei max. Blattzahl	160 W (EU) / 145 W (US)
Emissionsschalldruckpegel(im Leerlauf / unter Last)	55-60 dB(A) / 60-65 dB(A)	55-60 dB(A) / 65-70 dB(A)
Eingabebreite	225 mm
Schnittgeschwindigkeit	44 mm/s
Anschluss	220-240 V / 50/60 Hz110-130 V / 60 Hz
Energieverbrauch im Bereitschaftsmodus	< 2 Wh
Betriebszeit	bis 15 min
Umgebungsbedingungen im Betrieb:
Temperatur	-10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2.000 m
relative Luftfeuche
Höhe über NN
Maße B x T x H (mm)	366 x 258 x 405
Volumen des Schnittgutbehalters	20 l
A- bewerteter Schallleistungspegel(LW / Ad im Leerlauf)	65,9 dB

• Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), langs zugeführrt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geoltem Schneidwerk und kaltem Motor und bezieht sich auf eine Spannung von 230 V / 50 Hz bzw. 120 V / 60 Hz. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und zu erhöhen Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

Niederspannungsrichtlinie 2014/35/EU
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklung kann beim Hersteller angefordert werden.
