Securio C14 - Uničevalec dokumentov HSM - Brezplačna navodila za uporabo

Tip izdelka	Uničevalnik dokumentov
Znamka	HSM
Model	Securio C14
Vrsta reza	Rez v trakove (3,9 mm) ali rez v delce (4 x 25 mm) glede na različico
Stopnja varnosti DIN 66399	P-2, T-2, E-2 (trakovi); P-4, T-4, E-3, F-1 (delci)
Zmogljivost rezanja (70 g/m²)	12-14 listov (trakovi); 6-7 listov (delci)
Širina vnosa	225 mm
Hitrost rezanja	44 mm/s
Prostornina zbiralnika	20 litrov
Dimenzije (D x G x V)	366 x 258 x 405 mm
Teža	4,0 kg (trakovi) / 4,5 kg (delci)
Električno napajanje	220-240 V / 50/60 Hz ali 110-130 V / 60 Hz
Porabljena moč	160 W (EU) / 145 W (ZDA)
Poraba v mirovanju	< 2 Wh
Raven hrupa (v prazno / pod obremenitvijo)	55-60 dB(A) / 60-65 dB(A) (trakovi); 55-60 dB(A) / 65-70 dB(A) (delci)
Čas neprekinjenega delovanja	Do 15 minut
Delovna temperatura	-10°C do +25°C
Največja relativna vlažnost	90 % brez kondenzacije
Varnostne funkcije	Samodejni izklop, zaščita stika, gumb za vzvratno, termični odklopnik
Vzdrževanje	Redno mazanje s posebnim oljem HSM; čiščenje z mehko krpo in milno raztopino
Garancija	3 leta na napravo, doživljenjska garancija na rezalne valje (HSM Lifetime Warranty)
Nadomestni deli	Na voljo do 10 let po koncu proizvodnje

Pogosto zastavljena vprašanja - Securio C14 HSM

Ali lahko uničim sponke in pisarniške sponke s Securio C14?

Da, robusten sistem rezanja prenese sponke in pisarniške sponke. Lahko jih pustite na dokumentih.

Kako očistim svoj uničevalnik HSM Securio C14?

Izklopite in odklopite napravo. Zunanjost očistite z mehko krpo in nekorozivno milno raztopino. Ne dovolite, da voda prodre v notranjost.

Kaj storiti v primeru zamašitve papirja?

Uničevalnik samodejno obrne smer rezanja. Če je potrebno, pritisnite gumb za vzvratno vožnjo « R », da odstranite kup. Nato kup razdelite na dva dela in vstavite liste enega za drugim.

Kako pogosto naj mažem rezalne valje?

Mazite rezalni mehanizem ob zmanjšanju zmogljivosti, nenavadnih zvokih ali vsakič, ko izpraznite zbiralnik. Uporabljajte samo posebno olje HSM.

Katere materiale lahko uničim?

Uničevalnik je namenjen papirju, kreditnim in zvestobnim karticam. Sprejema tudi sponke in pisarniške sponke. Ne uničujte trdih plastik, CD-jev ali vnetljivih materialov.

Kako izprazniti zbiralnik?

Dvignite rezalno glavo z ročajem, ulitim v ohišje, in izpraznite koš. Ne stiskajte delcev, da preprečite okvare.

Kaj storiti, če se uničevalnik ne zažene?

Preverite, ali je rezalna glava pravilno nameščena na zbiralniku. Prepričajte se, da je naprava priključena in da je glavno stikalo na « I ». Če se je motor pregrel, pustite, da se hladi 45 do 60 minut.

Kakšna je največja zmogljivost listov za vstavljanje naenkrat?

Za papir 70 g/m²: 12-14 listov pri rezu v trakove, 6-7 listov pri rezu v delce. Za 80 g/m²: 10-12 oziroma 5-6 listov.

Je uničevalnik varen za otroke?

Naprave ne smejo uporabljati otroci, mlajši od 14 let. Otroke nadzorujte, da se ne igrajo z napravo. Nikoli ne puščajte uničevalnika prižganega brez nadzora.

Kje lahko najdem nadomestne dele za Securio C14?

HSM zagotavlja razpoložljivost nadomestnih delov do 10 let po koncu proizvodnje. Obrnite se na službo za stranke HSM ali pooblaščenega prodajalca.

NAVODILA ZA UPORABO Securio C14 HSM

označuje informace duležite pro efektivni provoz stroje bez nebezpeci ohroženi.

BezpečnostníPokyny

Pred uvedenim stroje do provozu si prectete navod k obsluze, uschovejte jej k dalsi potrebe a predejte jej priadnemu dalsimu uživateli.

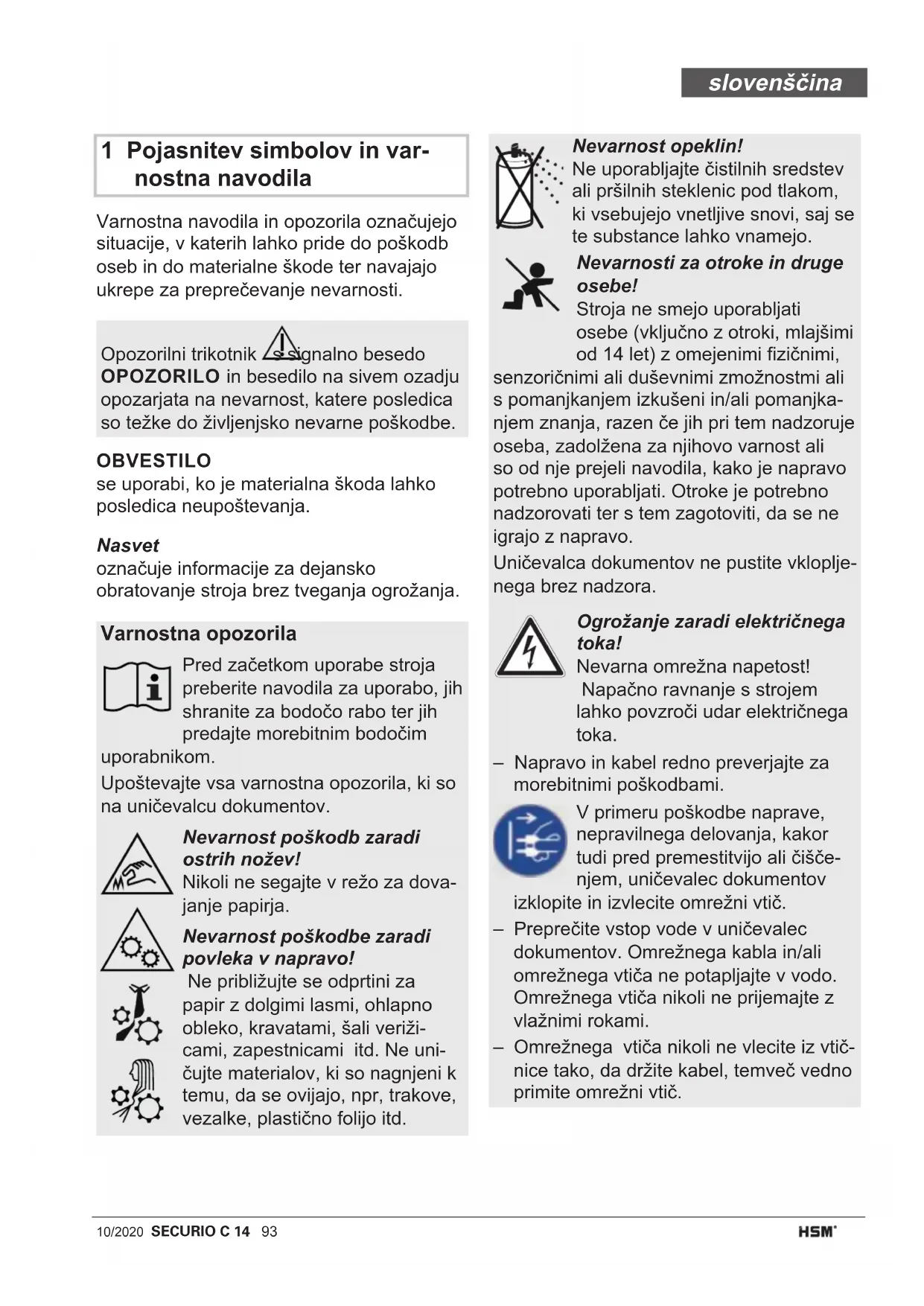

1 Pojasnitev simbolov in varnostna navodila

Varnostna navodila in opozorila označujejo situacije, v katerih lahko pride do poskodb oseb in do materialne škode ter navajajo ukrepe za preprečevanje nevarnosti.

Opozorilni triketnik s signalno besedo OPOZORILO in besedilo na sivem ozadju opozarjata na nevarnost, katere posledica so teze do ziviljenjsko nevarne poskodbe.

OBVESTILO

se uporabi, ko je materialna lahko posledica neuostoceanja.

Nasvet

označuje informacije za dejansko
obratovanje stroja brez tveganja ogrožanja.

Varnostna opozorila

Pred začetakom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodocim

uporabnikom.

Upostevajte vsa varnostna opozorila, ki so na unicevalcu dokumentov.

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v rezo za dovajanje papirja.

Nevarnost poskodbe zaradi povleka v napravo!

Ne priblizuje se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verizicami, zapestnicami itd. Ne unicujte materialov, ki so nagnjeni k temu, da se ovijajo, nthr, trakove, vezalke, plasticno folijo itd.

Nevarnost opeklin!

Ne uporabljajte cistilnih sredstev ali prsilnih steklenic pod tlakom, ki vsebujejo vnetljive snovi, saj sete substance lahko vnamejo.

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizicnimi,

senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ali pomanjkanjem znanja, razenče jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo.

Unicevalca dokumentov ne pustite vklopljenega brez nadzora.

Ogrožanje zaradi elektricna gata!

Nevarna omrežna napetost!
Napačno ravnanje s strojem
lahko povzroci udar elektricnegatoka.

• Napravo in kabel redno preverjajte za morebitnimi poskodbami.

V primeru poskodbe naprave, nepravilnega delovanja, kakortudi pred premestitvijo ali cijsenjem, unicevalec dokumentov e in izvlecite omrezni vtic.

• Preprečite vstop vode v unicevalec dokumentov. Omrežnega kabla in/ali omrežnega vtiča ne potaplajte v vodo. Omrežnega vtiča nikoli ne prijemajte z vlažnimi rokami.

• Omrežnega vtiča nikoli ne volecite iz vtičnicte tak, da držite kabel, temveč vedno primite omrežni vtič.

2 Uporaba v skladu z dolocili, garancija

Na tipski tablici na hrbtni strani zgornjega dela ohišja preverite, za katero omrežno napetost je bilzasnovan vaš unicevalnik dokumentov. Upostevestaje ustrezne točke v navodilih za uporabo.

Unicvealec dokumentov je namenjen za drobljenje papirja kot tudi placilnih kartic kupcev in kreditnih kartic. Robustni rezalni mehani-zem je neobčutljiv na priponke in pisarniške sponke.

Garancijsko obdobre naprave za unievanje dokumentov znaša 3 leta. Za rezalne gredi iz kaljenega jekla nudimo garancijo za celotnoŽivljensko dobo unievalca listin (HSM Lifetime Warranty). Za obicajno obrabo, poskodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

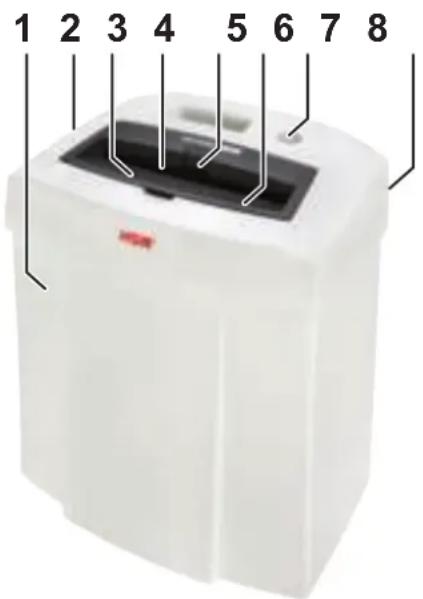

3 Pregled

1 Sprejemna posoda
2 Rezalna glava
3 Varnostna opozorila
4 Dovodna reza za papir in placilne kartice kupcev in kreditne kartice
5 Start-Stop-avtomatika
6 Varnostni element
7 Tipka za reverziranje R: povratni tek
8 Oznaka tipa

4 Obseg dobave

• Unicevalec dokumentov zapakiran v karten
• Priključni vodnik na omrežje
  1 steklenicka specialnegalja za rezalni bloc (50 ml), za naprave z rezanjem delcev
• Navodilo za uporabo

Oprema

• Specialno olje za rezalni blok (250 ml)
  naroc. st. 1.235.997.403

Zanaslove servisnih sluzb glejte stran 140.

5 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektrickega toka.

• Napravo uporabljajte samo v suhih notranjih prostorih. Nikoli je ne uporabljajte v vražnih prostorih ali v dežju.
• Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljaje odprtemu ognju in vročim povrsinam. Prezračevalne režemorajo biti vedno proste in od stene ali pohistva oddaljene min. 5 cm.
• Pazite na to, da je omrežni vtič lahkodostopen.
  Pred priklopom na omrezej preverite, ce se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.
• Prikljucite dobavljeni omrežni kabel na hrbtni strani unicevalca listin in vstavite omrežni vtic v prvilno instalirano vticnico.

6 Upravljanje

Vklop unicevalcadokumentov

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „I".

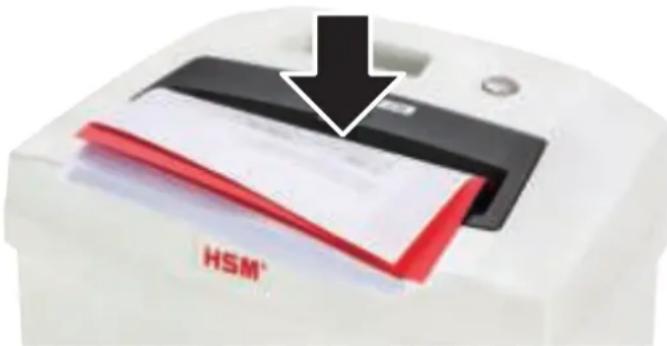

Unicevanje papirja

• Papir dovajaje v sredino reze za papir. Start-Stop- avtomatika samodejno vklopi rezalno napravo.
  Ca. 3 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se unicevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Unicveanje kreditnih in placilnih kartic

• Kartice vstavite v dovodno rezo tako, da jo lahko prime Start-Stop avtomatika. Prosimo, pazite na okolje in odstranjujte razligne materiale ločeno.

Izklop unicevalca dokumentov

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „0".

7 Odstranjevanje motenj

Nasvet:

Varnostni element je opremljen z zašcito pred dotikom. Naprava za unicevanje listin se izklopi,Če pritisnete na varnostni element.

Zastoj papirja

Dovajate prevec papirjana enkrat.

• Rezilo teče nekaj sekund vžvratno in potišne papir ven.

Po potrebi pritisnite še reverzibilnotipko „R“, da vzamete skladanico papirja ven.

• Prepolovite količino papirja.
  Zaporedoma vložite papir.

Nasvet:

Če je naprava do blokiranja vpotegnila ze vecji del skladanice papirja, lahko reverzibilno tipko „R" pritiskate dlje kot 3 sekunde. Na ta način teče rezilo spot v smeri naprej in unici ostanek papirja.

Sprejemna posoda rezanega papirja

Redno preverjate nivo poljenja zbiralnika za material za rezanje.

OBVESTILO

Brezpogojno izpraznite polno sprejemno posodo razrezanega papirja, ker bi se pri večkratnemu pritiskanju lahko poškodovala rezalna naprava.

V zgornji del ohisja je vdelana prijemna vdolbina, ki vam olajsa dvigovanje rezalne glave iz zbiralnika za material za rezanje.

V primeru motenj, še preden kličete našo servisno sluzbo, preverite, Če je rezalna glava pravilno namescena na posodo za razrezani material. Če je motor preobremenjen, pred ponovnim vklopom unicevalcadokumentov počakajte ca. 45 - 60 min. da se ohladi.

8 Cišćenje in vzdrževanje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricnega toka.

Pred menjavo mesta postavitve ali cišcenjem izklopite unicevalec listin in izvlecite omrežni vtic.

Servisna dela,ki so povezana z odstranitvijoPokrova ohijsa, sme opraviti le HSM servisna sluzba in servisi tehniki nasih pogodbenih partnerjev.Zanaslove servisnih sluzb glejte stran 140.

Unicevalec listin očistite le z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Samo pri rezanju kosov: Naoljite rezalni mehani-zem, ce rezanje ni učinkovito, ce se pojav hrup ali po vsaki izpraznitvi

posode za razrezane odpadke. Uporabiti je dovoljeno le specialno olje za rezalni bloc HSM:

• Skozi dovod za papir specialno olje za rezalni bloc brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalinih valjev.
• Aktivirajte avtomatiko start-stop in pustite, da rezilo teče brez dodajanja papirja.

  Papirni prah in delci se sprostijo.

9 Odstranjevanje / recikliranj

Elektricne in elektronske stare rabljene naprave pogosto vsebujejo se pomembne materiale, deloma pa tudi skodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranje

vanju ali ravnanju so lahko ti nevarni za

choveško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med obicajne opadke. Upostevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje elektrichnih in elektronski starih rabljenih naprav. Tudi ves embalžni material odstranite okolju prijazno.

10 Tehnični podatki

Način rezanja Rezanje na trakove Rezanje kosov
Velikost rezanja (mm) 3,9 4 x 25
Varnostna stopnja DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Učinek rezanja* (listov) DIN A4 70 g/m 280 2		12 - 1410 - 12 g/m6 - 75 - 6
Teža 4,0 kg 4,5 kg
Moč maks.		160 W (EU) / 145 W (US)
Emisija hrupa (Prosti tek / pod obretenitvijo)		55-60 dB(A) / 60-65 dB(A)55-60 dB(A) / 65-70 dB(A)
Delovna širina		225 mm
Hitrost rezanja		44 mm/s
Priključek		220-240 V / 50/60 Hz110-130 V / 60 Hz
Poraba energije v načinu pripravljenosti		< 2 Wh
Obratovalni šas		do 15 min
Pogoji okolice med obratovanjem:
Temperaturarelativna vražnost zraka		-10°C do +25°Cmaks. 90%, se ne kondenzira
nadmorska višina		maks. 2.000 m
Dimenzije DxŠxV (mm)		366 x 258 x 405
Prostornina sprejemne posode		20 I
A- ocenjena jakost zvoka (LWAd v prostemteku)		65,9 dB

• Najv. stevilo listov (DIN A4, 70 g/m² oz. 80 g/m²), dovajanih vzdolžno, za razrez v enam hodu. Ugotavljanje navenenih podatkov o zmogljivosti je bilo izvedeno z novim, naoljenim rezalinim mehanizmom in hladnim motorjem ter se nanaša na napetost 230 V / 50 Hz oz. 120 V / 60 Hz. Manjsa omrežna napetost ali druga omrežna frekvenca od navedene lahko vplivata na manjso zmogljivost in vecji hrup med delovanjem. Glede na strukturo in lastnosti papirja ter vrsto vnosa lahko zmogljivost listov odstopa.

Unievalec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2014/35/EU o nizki napetosti
• Direktva 2014/30/EU o elektromagnetni združljivosti
• Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
