Shredstar X8pro - Uničevalec dokumentov HSM - Brezplačna navodila za uporabo

Vrsta izdelka	Uničevalnik dokumentov
Znamka	HSM
Model	Shredstar X8pro
Vrsta reza	Križni rez
Velikost reza	3 x 9 mm
Zmogljivost reza (papir 80 g/m²)	8 listov na prehod
Zmogljivost reza (CD)	1 CD (največja debelina 1,2 mm)
Zmogljivost reza (kreditna kartica)	1 kartica na prehod
Hitrost reza	40 mm/s
Prostornina zbiralnika	25 litrov
Električno napajanje	220-240 V, 50-60 Hz
Dimenzije (D x Š x V)	395 x 270 x 580 mm
Teža	16 kg
Najdaljši neprekinjen čas delovanja	5 minut
Čas hlajenja po pregrevanju	Približno 20 minut
Zaščita pred preobremenitvijo	Da (rdeča LED in vzvratna vožnja)
Samodejna zaustavitev	Da (približno 3 s po prehodu)
Vzdrževanje rezalnega bloka	Redno oljenje s posebnim oljem HSM (ref. 1.235.997.403)
Čiščenje	Mehka krpa in nekorozivna milnica
Garancija	2 leti
Skladnost CE	Direktivi o nizki napetosti 2006/95/ES in EMC 2004/108/ES

Pogosto zastavljena vprašanja - Shredstar X8pro HSM

Kakšen je tip reza pri HSM Shredstar X8pro?

Uničevalnik uporablja križni rez z velikostjo reza 3 x 9 mm.

Koliko listov lahko uničim naenkrat?

Največja zmogljivost je 8 listov papirja (80 g/m²) ali 1 kreditna kartica ali 1 CD na prehod.

Kako vklopim uničevalnik?

Priključite napravo in preklopno stikalo postavite v položaj I (vklop). Prižge se zelena LED. Vstavite papir, da fotocelica aktivira rez.

Kaj storiti, če rdeča LED utripa?

Utripajoča rdeča LED označuje pregrevanje. Pustite, da se stroj ohladi približno 20 minut, preden ga ponovno uporabite.

Kako očistim uničevalnik?

Izklopite in izključite napravo. Zunanjost očistite z mehko krpo in nekorozivno milnico. Preprečite vdor vode v notranjost.

Kako naoljim rezalni blok?

Uporabite posebno olje za rezalni blok HSM (ref. 1.235.997.403). Pošpršite po celotni širini valjev skozi podajalnik papirja, nato zavrtite v vzvratno smer (položaj R) brez papirja.

Kaj storiti v primeru zastoja papirja?

Pritisnite stikalo v položaj R (vzvratno), da se papir umakne. Po potrebi previdno odstranite zagozden papir. Preverite, da ne presegate 8 listov naenkrat.

Ali lahko uničujem CD-je in kreditne kartice?

Da, uporabite posebno odprtino za CD (nameščeno ločeno) in glavno odprtino za kreditne kartice. Vstavite po en CD ali eno kartico naenkrat.

Zakaj rdeča LED neprekinjeno sveti?

To označuje preobremenitev rezalne enote. Stikalo postavite na R (vzvratno), da se razbremeni, nato odstranite papir. Zmanjšajte količino listov.

Kako izpraznim zbiralnik CD-jev?

Pritisnite na sprednji rob zbiralnika (1), potisnite ga nazaj (2), nato ga dvignite (3) za odstranitev. Uničevalnik ne deluje, če zbiralnik CD ni pravilno nameščen.

NAVODILA ZA UPORABO Shredstar X8pro HSM

1 Uporaba v skladu z določili, garancija

Uničevalec listin je izključno namenjen za uni- čevanje papirja. Poleg tega lahko uničite manj- še količine CD-jev in kreditnih kartic. Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke.

Garancijsko obdobje naprave za uničevanje dokumentov znaša 2 leti. Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

2 Varnostna opozorila

• Pred prvim vklopom uničevalca dokumentov temeljito preberite „Navodilo za uporabo“ in ga shranite za kasnejšo uporabo.
• Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov!

Nevarnost poškodb!

Nikoli ne posegajte v odprtino za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Uničevalec dokumentov namesti- te izven dosega otrok. Stroj sme delovati samo v prisotnosti enega izmed upravljavcev.

Izklopite uničevalec dokumentov in izvlecite omrežni vtikač v primeru poškodbe naprave, nepravilnega delovanja, kakor tudi pred premestitvijo ali čiščenjem.

Servisna dela na naprave sme izvajati samo HSM-servisna služba ali servisni tehnik našega zastopnika.

• Omrežni vtikač mora biti vedno lahko dostopen.
• Pred priklopom na omrežje preverite, će se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.
• Uničevalec dokumentov ne sme biti nameščen v bližini grelnih teles ali drugih izvorov toplote. Prezračevalne reže morajo biti vedno proste in naprava mora biti postavjena v razdalji min. 5 cm do stene ali pohištva.
  • V uničevalec dokumentov v nobenem primeru ne sme zaiti voda ali druge tekočine.
• Če s spodnje omarice snamete rezalno glavo, pazite, da ne poškodujete lopute na spodnji strani rezalne glave.

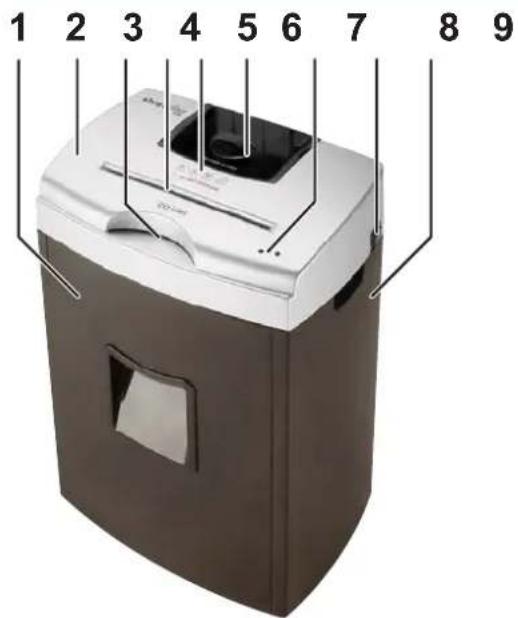

3 Pregled

1 Posoda za razrezan papir
2 Rezalna glava
3 Odprtina za dovod CD-jev
4 Odprtina za dovod papirja in kreditnih kartic
5 Varnostna navodila
6 Posoda za razrezane CD-je
7 Prikaz s svetilno diodo
8 Nagibno stikalo
I: Vklop
O: Izklop
R: Vzvratni tek
9 Spodnja omarica

4 Začetek uporabe

• Iz spodnje omarice vzemite posodo za razrezan material in rezalno glavo.
• Rezalno glavo previdno postavite na spodnjo omarico.
  Zaskočni sorniki na spodnji strani rezalne glave zaskočijo v odprtino na spodnji omarici.
• Posodo za razrezan papir vstavite v spodnjo omarico, da zaskoči v ohišju.
  • Vklopite glavno stikalo.

5 Upravljanje

Vklop uničevalca dokumentov

• Pritisnite preklopno stikalo »I«.
  ▶ Preklopno stikalo se zaskoči.
  ▶ Sveti zelena LED.
  ▶Uničevalec dokumentov je pripravljen za delovanje.

Uničevanje papirja in kreditnih kartic

• Dodajte samo eno kreditno kartico ali maks. 8 listov papirja.
  ▶ Svetlobna celica avtomatsko vklopi rezalni mehanizem.
  ▶ Naprava bo potegnila papir v rezalno napravo in ga uničila.
  ▶ Ca. 3 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se uničevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Drobljenje CD-jev

Stroj je opremljen z ločenim rezilom za CD-je. CD, ki jih želite uničiti, potisnite v odprtino za dovajanje, da ga rezilo prime.

▶ CD se razreže v 5 trakov.
▶ Uničevalec listin se izklopi.

Izklop uničevalca dokumentov

• Pritisnite preklopno stikalo »R«
  ▶Stikalo preskoči v ničelno pozicijo.

6 Odstranjevanje motenj

Prikaz LED Vzrok Odpravljanje napak
LED diode ne sve-tijo.	- Na spodnjo om	arico pravilno vstavite rezalno glavo inobe posodi za razrezan papir in CD-je.Pritisnite nagibno stikalo „I“.
Obe LED diodi sve-tita	Posoda za razrezan papir je polna	Izpraznite posodo.Če s spodnje omarice snamete rezalno glavo, pazite, da ne poškodujete lopute na spodnji strani rezalne glave.
Rdeča LED dioda utripa	Pregretje Maks.	neprekinjen obratovalni čas je 5 minut. Stroj pusti-te ohlajati pribl. 20 min.
Sveti samo rdeča LED dioda	Preobremeni-tev rezila za papir	Nagibno stikalo pritisnite v položaj „R“.Navodilo: Rezilo steče z zakasnitvijo pribl. 2 sekund.Odstranite papir.Ne dodajte več kot 15 listov papirja.

Pri drugih motnjah stroj izklopite in obvestite našo servisno službo.

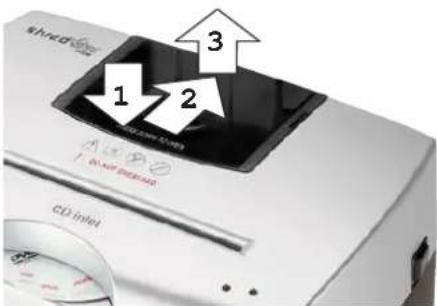

Navodila za odstranjevanje posode za CD-je

Sprednji rob posode pritisnite navzdol (1), potisnite ga nazaj (2) in posodo vzemite iz držala (3) v smeri navzgor.

Upoštevajte, da lahko uničevalec listin vklopite le, će je posoda za CD-je popolnoma vstavlje-na.

7 Čiščenje in vzdrževanje

Izklopite uničevalec dokumentov in izvlecite vtikač iz omrežja.

Čiščenje lahko izvajate samo z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v na-pravo.

Naoljite rezalni mehani- zem, će rezanje ni učin- kovito, će se pojavi hrup ali po vsaki izpraznitvi posode za razrezane odpadke:

• Brizgnite specialno olje za rezalni blok na rezalni valj rezalnega mehanizma skozi odprtino za dovajanje papirja, po celotni dolžini rezalnih valjev.
• Rezalni mehanizem brez dovajanja papirja, zavrtite nazaj »R«.
  ▶ Papirni prah in delci se sprostijo.

8 Tehnični podatki

Način rezanja * Rezanje kosov
Velikost rezanja * (mm) 3 x 9
Kapaciteta rezanja na delovno fazo 1 CD (maks. 1,2 mm debeline)ali 1 kreditna kartica/kartica strankeali 8 listov papirja (80 g/m2)9 listov papirja (70 g/m2)
Hitrost rezanja * 40 mm/s
Prostornina sprejemne posode * 25 l
Priključek 220 - 240 V, 50 - 60 Hz
Dimenzije DxŠxV (mm) 395 x 270 x 580
Teža 16 kg

*: velja samo za rezilo papir/kartice

ES-izjava o skladnosti

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen s tem pojasnuje, da v nadaljevanju opisani stroj uničevalec dokumentov HSM shredstar X8pro

na podlagi svoje zasnove in načina izdelave v izvedbi, ki smo jo dali v promet, ustreza temeljnim varnostnim in zdra-vstvenim zahtevam po v nadaljevanju opisanih direktivah ES:

Smernice strojev 2006 / 95 / ES

Direktiva o elektromagnetni združljivosti 2004 / 108 / ES

Navedene norme in tehnični podatki:

• EN 13857:2008 • EN 55014-1:2006
• EN 55014-2:1997 + A1:2001 • EN 61000-3-2:2006
• EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf

Gasteier

tehnični vodja
