Shredstar X8pro - Paperisilppuri HSM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Asiakirjojen silppuri
Merkki	HSM
Malli	Shredstar X8pro
Leikkaustyyppi	Ristikkäisleikkaus
Leikkauskoko	3 x 9 mm
Leikkauskapasiteetti (paperi 80 g/m²)	8 arkkia kerrallaan
Leikkauskapasiteetti (CD)	1 CD (enintään 1,2 mm paksu)
Leikkauskapasiteetti (luottokortti)	1 kortti kerrallaan
Leikkausnopeus	40 mm/s
Keräysastian tilavuus	25 litraa
Sähkönsyöttö	220-240 V, 50-60 Hz
Mitat (Pituus x Syvyys x Korkeus)	395 x 270 x 580 mm
Paino	16 kg
Maksimi keskeytymätön käyttöaika	5 minuuttia
Jäähtymisaika ylikuumenemisen jälkeen	Noin 20 minuuttia
Ylikuormitussuoja	Kyllä (punainen LED ja peruutus)
Automaattinen pysäytys	Kyllä (noin 3 s leikkauksen jälkeen)
Leikkuuyksikön huolto	Säännöllinen öljyys HSM-erikoisöljyllä (ref. 1.235.997.403)
Puhdistus	Pehmeä liina ja syöpymätön saippuavesi
Takuu	2 vuotta
CE-vaatimustenmukaisuus	Pienjännitedirektiivi 2006/95/EY ja EMC 2004/108/EY

Usein kysytyt kysymykset - Shredstar X8pro HSM

Mikä on HSM Shredstar X8pro:n leikkaustyyppi?

Silppuri käyttää ristikkäisleikkausta ja leikkauskoko on 3 x 9 mm.

Kuinka monta arkkia voin silputa kerralla?

Enimmäiskapasiteetti on 8 paperiarkkia (80 g/m²) tai 1 luottokortti tai 1 CD kerrallaan.

Kuinka silppuri käynnistetään?

Kytke laite ja aseta keinukytkin asentoon I (päälle). Vihreä LED syttyy. Aseta paperi sisään, jotta valokenno aktivoi leikkuun.

Mitä tehdä, jos punainen LED vilkkuu?

Vilkkuva punainen LED ilmaisee ylikuumenemista. Anna koneen jäähtyä noin 20 minuuttia ennen uudelleenkäyttöä.

Kuinka silppuri puhdistetaan?

Sammuta ja irrota laite. Puhdista ulkopinta pehmeällä liinalla ja syöpymättömällä saippuavedellä. Vältä veden pääsyä laitteen sisään.

Kuinka leikkuuyksikkö öljytään?

Käytä HSM-leikkuuyksikön erikoisöljyä (ref. 1.235.997.403). Suihkuta telojen koko leveydelle paperinsyöttöaukon kautta, ja käännä sitten peruutuskäynnille (asento R) ilman paperia.

Mitä tehdä paperitukoksen sattuessa?

Painike kytkin asentoon R (peruutus) paperin peruuttamiseksi. Tarvittaessa irrota varovasti jumiutunut paperi. Varmista, ettet ylitä 8 arkkia kerrallaan.

Voinko silputa CD-levyjä ja luottokortteja?

Kyllä, käytä CD-levyille tarkoitettua aukkoa (erillinen) ja pääaukkoa luottokorteille. Aseta sisään vain yksi CD tai yksi kortti kerrallaan.

Miksi punainen LED palaa jatkuvasti?

Se ilmaisee leikkuulaitteen ylikuormitusta. Aseta kytkin asentoon R (peruutus) purkaaksesi, ja poista paperi. Vähennä arkkien määrää.

Kuinka CD-keräysastia tyhjennetään?

Paina keräysastian etureunaa (1), työnnä sitä taaksepäin (2), ja nosta se (3) irti. Silppuri ei toimi, jos CD-keräysastia ei ole oikein paikallaan.

KÄYTTÖOHJE Shredstar X8pro HSM

1 Tarkoituksenmukainen käyttö, tuotevastuu

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen. Voit tuhota lisäksi myös pieniä määriä CD-levyjä ja luottokortteja.

Laitteen luja koneisto sietää niittejä ja paperiliittimiä.

Paperisilppurin tuotevastuuaika on 2 vuotta. Kulumat, vauriot, jotka johtuvat epäasianmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

2 Turvaohjeita

• Lue käyttöohje ennen paperisilppurin käyttöönottoa ja säilytä se myöhempää käyttöä varten.
• Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

Loukkaantumisvaara!

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lä- helle. Älä silppua mitään materiaa- lia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Paperisilppuria ei saa asettaa lasten ulottuville.

Käyttäjän on oltava paikalla pape- risilppurin käydessä.

Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epääasianmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä, irrota verkkopistoke.

Huoltotöitä saa suorittaa aino-astaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huolto-teknikot.

• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Tarkasta ennen verkkopistokkeen paikalleen asettamista, että sähköverkon jännite ja taa- juus vastaavat tyyppikilven tietoja.
  • Vältä nesteiden joutumista paperisilppuriin.
• Paperisilppuria saa käyttää vain sisätilassa, sitä ei kuitenkaan saa asettaa lämmittimen tai minkäänlaisen lämmönlähteen lähelle. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

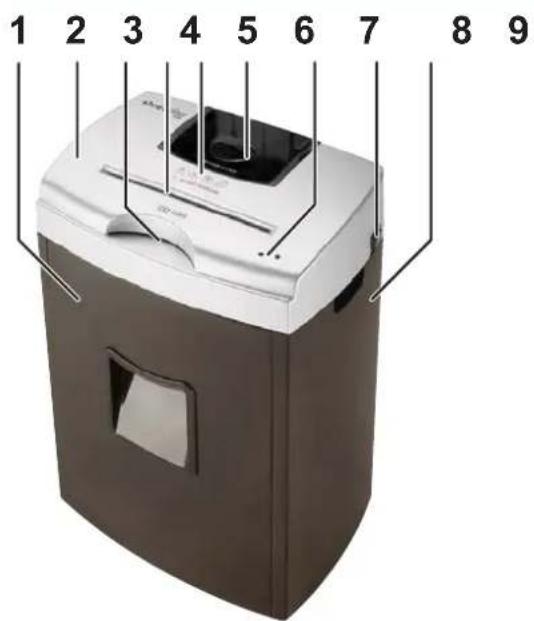

3 Yleiskatsaus

1 Silppusäiliö paperi
2 Leikkauspää
3 CD-levyjen syöttöaukko
4 Syöttöaukko paperia ja luottokortteja varten
5 Turvaohje
6 Säiliö silputuille CD-levyille
7 LED-näyttö
8 Keinukytkin

I: Päälle

O: Pois

R: Palautus

9 Alakaappi

4 Pystytys

• Ota silppusäiliö ja leikkauspää alakaapista.
• Aseta leikkauspää varovasti alakaapille.

  Leikkauspään alapuolen lukituspultit lukittuvat alakaapin kiinnitysaukkoihin.

• Aseta paperin silppusäiliötä alakaappiin, kunnes se loksahtaa paikalleen runkoon.
  • Aseta verkkopistoke paikalleen.

5 Käyttö

Paperisilppurin käynnistys

• Paina keinukytkintä „I“.
  ▶ Keinukytkin lukittuu.
  ▶ Vihreä merkkivalo palaa.
  ▶ Paperisilppuri on käyttövalmis.

Paperin ja luotokorttien tuhoaminen

- Syötä luottokortti tai kork. 8 sivua paperia.

• Valokenno käynnistää leikkauslaitteiston automaattisesti.
  Materiaali vedetään leikkauslaitteistoon ja tuhotaan.
  Noin 3 sekuntia sen jälkeen kun syöttöaukko on jälleen vapaa, paperisilppuri sammuu automaattisesti ja menee valmiustilaan.

CD-levyjen silppuaminen

Kone on varustettu erillisellä CD-leikkauslaitteistolla. Työnnä silputtavaa CD-levyä syöttöaukkoon, kunnes leikkauslaitteisto tarttuu siihen.

▶ CD-levy silputaan 5 osaan.
▶ Paperisilppuri pysähtyy.

Paperisilppurin virran katkaisu

• Napauta keinukytkintä „R“.
  ▶ Kytkin loksahtaa nolla-asentoon.

6 Häiriönpoisto

LED-näyttö Syy Vianpoisto
Mikään LED ei pala -	Aseta leikkauspää	oikein alakaapin päälle ja paperin ja CD-levyjen silppusäiliö paikalleen. Paina keinukytkintä "I".
Molemmat LEDit palavat	Paperin silppusäiliö on täynnä	Tyhjennä säiliö. Kun otat leikkauspään alakaapilta, ota huomioon, ettei leikkauspään alapuolen luukku vaurioidu.
Punainen LED vilkkuu	Ylikuumeneminen	Yhtäjaksoinen maksimikäyttöaika on 5 minuuttia. Anna koneen jäähtyä noin 20 min.
Vain punainen LED loistaa	Paperin leikkauslaitteiston ylikuormitus	Paina keinukytkin asentoon "R". Ohje: Leikkauslaitteisto käynnistyy vasta noin 2 sekunnin viiveen jälkeen. Poista paperi. Älä syötä yli 8 paperia kerrallaan.

Muiden häiriöiden kohdalla sammuta kone ja ota yhteyttä asiakaspalveluun.

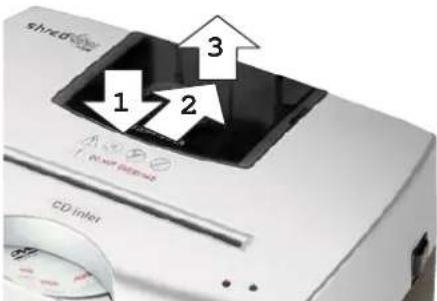

Ohje CD-säilion poistamiseen

Paina säiliön etureunaa alaspäin (1), työnnä se taaksepäin (2) ja ota säiliö ylöspäin pois pidikkeestä (3).

Huomioi, ettei paperisilppuria voi käynnistää, ellei CD-säiliö ole täysin paikallaan.

7 Puhdistus ja huolto

Kytke paperisilppuri pois päältä, irrota verk- kopistoke. Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppusäi- liö tyhjennettiin.

• Ruiskuta leikkauslohko-erikoisöljyä (tilausnumero 1.235.997.403) paperin syöttöaukon läpi leikkausakseleiden koko leveydelle.
• Anna leikkuulaitteiston käydä ilman paperinsyöttöä takaperin (R).
  ▶ Paperipöly- ja hiukkaset irtoavat.

8 Tekniset tiedot

Leikkaustapa * Hiukkasleikkaus
Silpun koko * (mm) 3 x 9
Leikkausteho työkertaa kohden 1 CD (kork. 1,2 mm paksu)tai 1 luottokortti/asiakaskorttitai 8 sivua paperia ( 80 g/m^2 )9 sivua paperia ( 70 g/m^2 )
Silppuamisnopeus * 40 mm/s
Silppusäiliön tilavuus * 25 l
Liitäntä 220 - 240 V, 50 - 60 Hz
Mitat L x S x K (mm) 395 x 270 x 580
Paino 16 kg

*: koskee ainoastaan leikkauslaitteistoa paperi/kartonki

EU Vaatimustenmukaisuusvakuutus

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen vakuuttaa täten, että seuraavassa kuvattu kone Paperisilppuri HSM shredstar X8pro

vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:

Pienjännitedirektiivi 2006 / 95 / EY

EMC-direktiivi 2004/108/EY

Sovelletut standardit ja tekniset spesifi kaatiot:

• EN 13857:2008 • EN 55014-1:2006
• EN 55014-2:1997 + A1:2001 • EN 61000-3-2:2006
• EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf Gasteier - Tekninen johta
