Shredstar X8pro - Pappersförstörare HSM - Gratis bruksanvisning och manual

Produkttyp	Dokumentförstörare
Märke	HSM
Modell	Shredstar X8pro
Skärningstyp	Korsklippning
Skärstorlek	3 x 9 mm
Skärkapacitet (papper 80 g/m²)	8 ark per omgång
Skärkapacitet (CD)	1 CD (max tjocklek 1,2 mm)
Skärkapacitet (kreditkort)	1 kort per omgång
Skärhastighet	40 mm/s
Uppsamlarens volym	25 liter
Strömförsörjning	220-240 V, 50-60 Hz
Mått (L x B x H)	395 x 270 x 580 mm
Vikt	16 kg
Maximal kontinuerlig drifttid	5 minuter
Kyltid efter överhettning	Cirka 20 minuter
Överbelastningsskydd	Ja (röd LED och backfunktion)
Automatisk avstängning	Ja (cirka 3 s efter passage)
Underhåll av skärenheten	Regelbunden oljning med HSM specialolja (ref. 1.235.997.403)
Rengöring	Mjuk trasa och icke-korrosivt såpvatten
Garanti	2 år
CE-överensstämmelse	Lågspänningsdirektivet 2006/95/EG och EMC-direktivet 2004/108/EG

Vanliga frågor - Shredstar X8pro HSM

Vilken skärningstyp har HSM Shredstar X8pro?

Förstöraren använder en korsklippning med en skärstorlek på 3 x 9 mm.

Hur många ark kan jag förstöra på en gång?

Maxkapaciteten är 8 pappersark (80 g/m²) eller 1 kreditkort eller 1 CD per omgång.

Hur startar jag förstöraren?

Anslut apparaten och ställ vippströmbrytaren i läge I (på). Den gröna lysdioden tänds. För in papperet så att fotocellen aktiverar skäret.

Vad gör jag om den röda lysdioden blinkar?

Blinkande röd lysdiod indikerar överhettning. Låt maskinen svalna i cirka 20 minuter innan du använder den igen.

Hur rengör jag förstöraren?

Stäng av och koppla bort apparaten. Rengör utsidan med en mjuk trasa och icke-korrosivt såpvatten. Undvik att vatten tränger in.

Hur oljar jag skärenheten?

Använd HSM specialolja för skärenhet (ref. 1.235.997.403). Spreja över hela bredden på cylindrarna via pappersmatningen, låt sedan gå i backläge (läge R) utan papper.

Vad gör jag vid pappersstopp?

Tryck på strömbrytaren i läge R (back) för att få papperet att backa. Ta vid behov försiktigt bort det fastnade papperet. Kontrollera att du inte överskrider 8 ark åt gången.

Kan jag förstöra CD-skivor och kreditkort?

Ja, använd det speciella CD-utrymmet (separat placerat) och huvudöppningen för kreditkort. Mata in en CD eller ett kort i taget.

Varför lyser den röda lysdioden konstant?

Det indikerar en överbelastning av skärenheten. Ställ strömbrytaren på R (back) för att avlasta, ta sedan bort papperet. Minska mängden ark.

Hur tömmer jag CD-uppsamlaren?

Tryck på uppsamlarens framkant (1), tryck den bakåt (2), lyft sedan upp den (3) för att ta bort den. Förstöraren fungerar inte om CD-uppsamlaren inte sitter korrekt på plats.

BRUKSANVISNING Shredstar X8pro HSM

svenska: Dokumentförstörare HSM shredstar X8pro 35

suomi: Paperinsilppuri HSM shredstar X8pro 39

norsk: Makuleringsmaskin HSM shredstar X8pro 43

1 Ändamålsenlig användning, garanti

Dokumentförstöraren är endast avsedd för papper. Den kan även användas för små mängder CD-skivor och kreditkort.

Det robusta skärverket skadas inte av häftklammer eller gem.

Dokumentförstöraren har 2 års garanti. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

• Läs igenom bruksanvisningen innan dokumentförstöraren används för första gången. Spara bruksanvisningen för senare bruk.
• Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Risk för skador!

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen.

Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Ställ dokumentförstöraren utom räckhåll för barn.

Dokumentförstöraren ska endast användas under uppsikt

Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.

Servicearbeten får endast utföras av HSM kundtjänst eller service- tekniker från våra auktoriserade partner.

• Se till att nätkontakten är lätt åtkomlig.
• Kontrollera att strömnätets spänning och frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
• Se till att det inte kommer in vätska i dokumentförstöraren.
• Makulatoren må kun opstilles i rum og ikke i nærheden af en radiator eller en anden varmekilde. Luftslitsarna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.

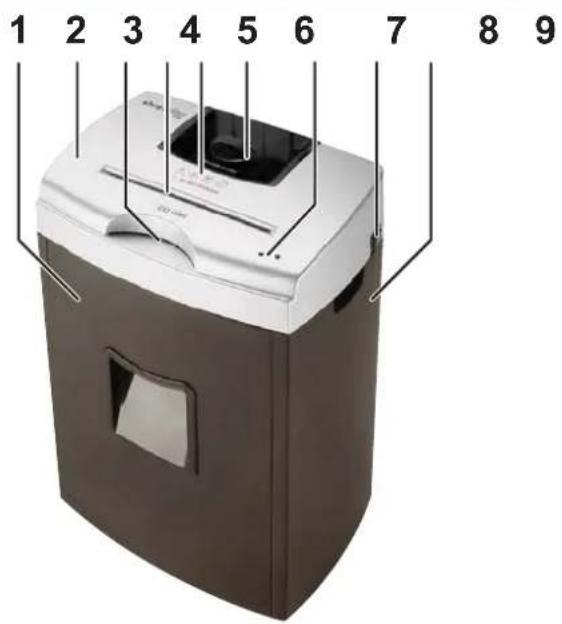

3 Översikt

1 Behållare papper
2 Skärhuvud
3 Inmatningsöppning för CD-skivor
4 Inmatningsöppning för papper och kreditkort
5 Säkerhetsanvisningar
6 Behållare för strimlor, CD-skivor
7 Lysdioder
8 Vippbrytare

I: På

O: Av

R: Retur

9 Underskåp

4 Uppställning

• Ta bort behållaren och skärhuvudet från underskåpet.
• Sätt försiktigt på skärhuvudet på underskåpet.
  Låsbultarna på skärhuvudets undersida hakar in i öppningarna på underskåpet.
• Sätt in behållaren för pappersstrimlor i underskåpet; skjut in den så att den hakar fast.
• Anslut nätkontakten.

5 Handhavande

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens „I“.
  ▶ Vippbrytaren hakar i.
  ▶ Den gröna lysdioden lyser.
  ▶ Dokumentförstöraren är driftklar.

Förstöra papper och kreditkort

- Mata endast in ett kreditkort eller max. 8 pappersark.

▶ Fotocellen startar skärverket automatiskt.
- Materialet dras in i skärverket och förstörs.
▶ Ca 3 sekunder efter det att inmatningsöppningen har blivit fri igen stängs dokumentförstöraren av automatiskt och kopplar över till standby.

Förstöring av CD-skivor

Maskinen har ett separat skärverk för CD-skivor. Skjut in CD-skivan i inmatningsöppningen tills den dras in i skärverket.

▶ CD-skivan skärs sönder i 5 trimlor.
▶ Dokumentförstöraren stängs av.

Frånslagning av dokumentförstöraren

• Tryck kort på vippbrytarens „R“.
  ▶ Vippbrytaren återgår till nolläge.

6 Störningsåtgärd

Lysdioder Orsak Åtgärd
Ingen lysdiod lyser - Placera skärhuvudet rätt på underskåpet och sätt in debåda behållarna för pappers- och CD-strimlor.Tryck på vippknappen "I".
Båda lysdioderna lyser	Behållaren för papper är full	Töm behållaren.Om skärhuvudet tas bort från underskåpet: se till att luckan på skärhuvudets undersida inte skadas.
Röd lysdiod blinkar Överhettning Max.		pavbruten användningstid är 5 minuter. Låt maskinen svalna ca 20 minuter.
Endast den röda lysdioden lyser	Pappersskär-verket överbe-lastat	Tryck vippknappens "R".Anvisning: Skärverket startar med ca 2 sekunders fördröjning.Ta ut papperet.Mata inte in fl er än 8 pappersark åt gången.

Om andra störningar uppstår: stäng av maskinen och kontakta vår kundtjänst.

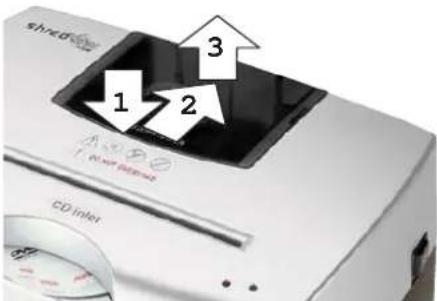

Borttagning av CD-behållaren

Tryck behållarens framkant nedåt (1), skjut den bakåt (2) och lyft upp behållaren från hållaren (3).

Dokumentförstöraren kan endast startas när CD-behållaren är riktigt insatt.

7 Rengöring och underhåll

Stäng av dokumentförstöraren, drag ut nätkontakten. Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren:

Spruta på specialolja för knivblock (beställningsnummer 1.235.997.403) över hela knivvalsarnas bredd; spruta genom inmatningsöppningen.

• Låt skärverket gå "bakåt" (R) utan papper.
  Pappersdamm och partiklar lossnar.

8 Tekniska data

Skärsätt * Nedskärning till partiklar
Skärstorlek * (mm) 3 x 9
Skärkapacitet per arbetsgång 1 CD (max. tjocklek 1,2 mm)eller 1 kreditkort/kundkorteller 8 pappersark (80 g/m2)9 pappersark (70 g/m2)
Skärhastighet * 40 mm/s
Uppsamlingssäckens volym * 25 l
Anslutning 220 - 240 V, 50 - 60 Hz
Mått B x D x H (mm) 395 x 270 x 580
Vikt 16 kg

*: gäller endast för skärverket papper/kort

EG-försäkran om överensstämmelse

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen intygar härmed att nedan angiven maskin dokumentförstöraren HSM shredstar X8pro genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifi kationer:

• EN 13857:2008 • EN 55014-1:2006
• EN 55014-2:1997 + A1:2001 • EN 61000-3-2:2006
• EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf Gasteier - Teknisk chef

Slå på makuleringsmaskinen

Slå av makuleringsmaskinen

Vær oppmerksom på at makuleringsmaskinen kun kan slås på när CD-beholderen er satt helt inn.

7 Renhold og stell
