Shredstar X8pro - Makulator HSM - Gratis brugsanvisning og manual

Produkttype	Dokumentmakuleringsmaskine
Mærke	HSM
Model	Shredstar X8pro
Skæringstype	Krydsskæring
Skæringsstørrelse	3 x 9 mm
Makuleringskapacitet (papir 80 g/m²)	8 ark pr. gennemløb
Makuleringskapacitet (CD)	1 CD (maks. tykkelse 1,2 mm)
Makuleringskapacitet (kreditkort)	1 kort pr. gennemløb
Skærehastighed	40 mm/s
Beholderkapacitet	25 liter
Strømforsyning	220-240 V, 50-60 Hz
Dimensioner (L x B x H)	395 x 270 x 580 mm
Vægt	16 kg
Maks. uafbrudt driftstid	5 minutter
Afkølingstid efter overophedning	Ca. 20 minutter
Overbelastningsbeskyttelse	Ja (rød LED og bakke)
Automatisk stop	Ja (ca. 3 sek. efter gennemløb)
Vedligeholdelse af skæreenhed	Regelmæssig smøring med HSM specialolie (ref. 1.235.997.403)
Rengøring	Blød klud og ikke-ætsende sæbevand
Garanti	2 år
CE-overensstemmelse	Lavspændingsdirektivet 2006/95/EF og EMC-direktivet 2004/108/EF

Ofte stillede spørgsmål - Shredstar X8pro HSM

Hvad er skæringstypen på HSM Shredstar X8pro?

Makuleringsmaskinen bruger krydsskæring med en skæringsstørrelse på 3 x 9 mm.

Hvor mange ark kan jeg makulere ad gangen?

Maksimal kapacitet er 8 ark papir (80 g/m²) eller 1 kreditkort eller 1 CD pr. gennemløb.

Hvordan tænder jeg makuleringsmaskinen?

Tilslut enheden, og sæt vippekontakten i position I (tændt). Den grønne LED tænder. Indfør papiret, så fotocellen aktiverer skæreenheden.

Hvad gør jeg, hvis den røde LED blinker?

Blinkende rød LED indikerer overophedning. Lad maskinen køle af i ca. 20 minutter, før den bruges igen.

Hvordan rengør jeg makuleringsmaskinen?

Sluk og tag stikket ud. Rengør ydersiden med en blød klud og ikke-ætsende sæbevand. Undgå at vand trænger ind.

Hvordan smører jeg skæreenheden?

Brug HSM specialolie til skæreenhed (ref. 1.235.997.403). Spray over hele bredden af rullerne gennem papirtilførslen, og kør derefter i bakke (position R) uden papir.

Hvad gør jeg ved papirstop?

Tryk på kontakten i position R (retur) for at få papiret til at bakke. Fjern om nødvendigt det fastklemte papir forsigtigt. Kontroller, at du ikke overskrider 8 ark ad gangen.

Kan jeg makulere CD'er og kreditkort?

Ja, brug den specifikke CD-indføring (placeret separat) og hovedindføringen til kreditkort. Indfør kun én CD eller ét kort ad gangen.

Hvorfor er den røde LED konstant tændt?

Dette indikerer overbelastning af skæreenheden. Sæt kontakten på R (retur) for at aflaste, og fjern derefter papiret. Reducer antallet af ark.

Hvordan tømmer jeg CD-beholderen?

Tryk på forkanten af beholderen (1), skub den bagud (2), og løft den (3) for at fjerne den. Makuleringsmaskinen fungerer ikke, hvis CD-beholderen ikke er korrekt på plads.

BRUGSANVISNING Shredstar X8pro HSM

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Der kan derudover makuleres små mængder cd'er og kreditkort.

Det robuste drev tåler kontakt med hæfteklammer og clips.

Garantitiden for makulatoren er på 2 år. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

2 Sikkerhedshenvisninger

• Læs driftsvejledningen, før makulatoren tages i drift, og bevar den til senere brug.
  • Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

ør ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Opstil makulatoren uden for børns rækkevidde.

Lad kun makulatoren køre, när en betjeningsperson er til stede.

Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

Servicearbejder må kun udføres af HSM-kundeservice og serviceteknikere fra vores kontraktpartnere.

• Sørg for, at det er nemt at nå netstikket.
• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på typeskiltet, før netstikket sætte i.
• Undgå, at der trænger væsker ind i makulatoren.
• Makulatoren må kun opstilles i rum og ikke i nærheden af en radiator eller en anden varmekilde. Ventilationsåbningen skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

3 Oversigt

1 Materialebeholder papir
2 Skærehoved
3 Tilførselsåbning til cd'er
4 Tilførselsåbning til papir og kreditkort
5 Sikkerhedshenvisninger
6 Beholder til makulerede cd'er
7 Lysdiodevisning
8 Vippekontakt

I: Til

O: Fra

R: Returløb

9 Underskab

4 Opstilling

• Tag materialebeholderen og skærehovedet ud af underskabet.
• Sæt skærehovedet forsigtigt på underskabet.
  Låseboltene på skærehovedets underside går i indgreb i åbningerne på underskabet.
• Sæt materialebeholderen til papir ind i underskabet, indtil den går i indgreb i kabinettet.
• Sæt netstikket i.

5 Betjening

Tilkobling af makulatoren

• Tryk på vippekontakten „I“.
  ▶ Vippekontakten falder i hak.
  ▶ Kontrollampen lyser grønt.
  ▶ Makuleringsmaskinen er driftsklar.

Makulering af papir og kreditkort

- Før kun et kreditkort eller maks. 8 ark papir ind.

▶ Fotocellen starter skæreværket automatisk.
▶ Materialet trækkes ind i skæreværket og makuleres.
▶ Ca. 3 sek. efter at tilførselsåbningen igen er fri, frakobles makulatoren automatisk og skifter til standby.

Makulering af cd'er

Maskinen er udstyret med et separat cd-skæreværk. Skub cd'en, der skal makuleres, ind i tilførselsåbningen, indtil skæreværket tager fat i den.

▶ Cd'en skæres i 5 striber.
▶ Makulatoren frakobles.

Frakobling af makulatoren

Lysdiodevisning Årsag Fejlafhjælpning
Ingen lysdiode lyser.	Sæt skærehoved	det korrekt på underskabet og de to materialebeholdere til papir og cd’er i.Tryk på vippekontakten “I”.
Begge lysdioder lyser.	Materialebehol-deren til papir er fuld	Tøm beholderen.Sørg for, at klappen på skærehovedets underside ikke beskadiges, hvis skærehovedet tages ud af underskabet.
Rød lysdiode blinker.	Overophedning D	Den maks. uafbrudte driftstid er på 5 minutter. Lad maskinen køle af i ca. 20 min.
Kun den røde lysdiode lyser.	Overbelastning af papirskære-værket	Tryk vippekontakten til position “R”.Bemærk: Skæreværket kører først med en forsinkelse på ca. 2 sekunder.Tag papiret ud.Før ikke mere end 8 ark papir ind.

I tilfælde af andre fejl skal maskinen frakobles og vores kundeservice kontaktes.

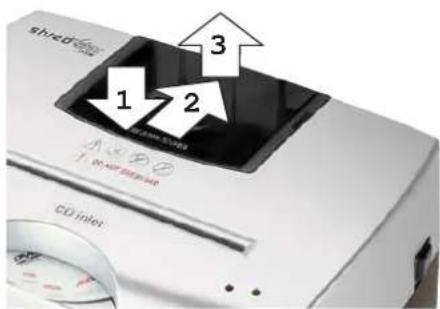

Henvisning vedr. udtagning af cd-beholderen

Tryk beholderens forkant ned (1), skub den bagud (2), og tag beholderen op og ud af holderen (3).

Vær opmærksom på, at makulatoren kun kan tilkobles, när cd-beholderen er sat fuldstændigt i.

Sluk for makulatoren, træk netstikket ud. Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og när materialebeholderen er blevet tømt.

• Sprøjt skæreblok–specialolie (bestillingsnummer 1.235.997.403) på skæreakslerne i hele bredden gennem papirtilførslen.
• Lad skæreværket køre baglæns uden papirtilførsel (R).
  Papirstøv og partikler løsnes.

8 Tekniske data

Skæretype * Partikelskæring
Snitstørrelse * (mm) 3 x 9
Skæreeffekt pr. arbejdsgang 1 cd (maks. 1,2 mm tyk)eller 1 kreditkort/kundekorteller 8 ark papir (80 g/m2)9 ark papir (70 g/m2)
Skærehastighed * 40 mm/s
Materialebeholderens volumen * 25 l
Tilslutning 220 - 240 V, 50 - 60 Hz
Mål B x D x H (mm) 395 x 270 x 580
Vægt 16 kg

*: Gælder kun for skæreværket papir/kort

EF-konformitetserklæring

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen erklærer hermed, at maskinen, der er betegnet nedenfor, makulator HSM shredstar X8pro

på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne, der er anført efterfølgende:

Lavspændingsdirektiv 2006 / 95 / EF

EMC-direktiv 2004/108/EF
