Shredstar X8pro - Makulator HSM - Gratis bruksanvisning og manual

Produkttype	Dokumentmakulerer
Merke	HSM
Modell	Shredstar X8pro
Kuttype	Krysskutt
Kutstørrelse	3 x 9 mm
Kuttekapasitet (papir 80 g/m²)	8 ark per omgang
Kuttekapasitet (CD)	1 CD (maks tykkelse 1,2 mm)
Kuttekapasitet (kredittkort)	1 kort per omgang
Kuttehastighet	40 mm/s
Beholderens volum	25 liter
Strømforsyning	220-240 V, 50-60 Hz
Mål (B x D x H)	395 x 270 x 580 mm
Vekt	16 kg
Maksimal uavbrutt driftstid	5 minutter
Nedkjølingstid etter overoppheting	Omtrent 20 minutter
Overbelastningsbeskyttelse	Ja (rød LED og revers)
Automatisk stopp	Ja (ca. 3 s etter omgang)
Vedlikehold av kutteenhet	Regelmessig oljing med spesiell HSM-olje (ref. 1.235.997.403)
Rengjøring	Myk klut og ikke-korrosivt såpevann
Garanti	2 år
CE-samsvar	Lavspenningsdirektiv 2006/95/EF og EMC-direktiv 2004/108/EF

Ofte stilte spørsmål - Shredstar X8pro HSM

Hva er kuttetypen til HSM Shredstar X8pro?

Makulereren bruker krysskutt med en kuttestørrelse på 3 x 9 mm.

Hvor mange ark kan jeg makulere på én gang?

Maksimal kapasitet er 8 ark papir (80 g/m²) eller 1 kredittkort eller 1 CD per omgang.

Hvordan slår jeg på makulereren?

Koble til apparatet og sett vippebryteren til posisjon I (på). Den grønne LED-en lyser. Sett inn papir slik at fotocellen aktiverer kutteenheten.

Hva gjør jeg hvis den røde LED-en blinker?

Blinkende rød LED indikerer overoppheting. La maskinen kjøle seg ned i omtrent 20 minutter før du bruker den igjen.

Hvordan rengjør jeg makulereren?

Slå av og trekk støpselet ut. Rengjør utsiden med en myk klut og ikke-korrosivt såpevann. Unngå at vann trenger inn i apparatet.

Hvordan oljer jeg kutteenheten?

Bruk spesiell olje for HSM kutteenhet (ref. 1.235.997.403). Spray over hele bredden av sylindrene gjennom papirmatingen, og kjør deretter i revers (posisjon R) uten papir.

Hva gjør jeg ved papirstopp?

Trykk bryteren til posisjon R (retur) for å reversere papiret. Fjern forsiktig fastkjørt papir om nødvendig. Kontroller at du ikke overskrider 8 ark om gangen.

Kan jeg makulere CD-er og kredittkort?

Ja, bruk spesifikk CD-åpning (plassert separat) og hovedåpningen for kredittkort. Sett inn én CD eller ett kort om gangen.

Hvorfor lyser den røde LED-en kontinuerlig?

Dette indikerer overbelastning av kutteenheten. Sett bryteren på R (retur) for å avlaste, og fjern deretter papiret. Reduser antall ark.

Hvordan tømmer jeg CD-beholderen?

Trykk på fremkanten av beholderen (1), skyv den bakover (2), og løft den deretter (3) for å fjerne den. Makulereren fungerer ikke hvis CD-beholderen ikke er riktig plassert.

BRUKSANVISNING Shredstar X8pro HSM

1 Anvendelse i overensstem-melse med formålet, garanti

• Tryk på vippekontakten "R".
  ▶ Kontakten springer til nulstilling.

Frakobling af makulatoren

• Tryk på vippekontakten,,R“.
  ▶ Kontakten springer til nulstilling.

6 Fejlafhjælpning

7 Rengøring og vedligeholdelse

Anvendte normer og tekniske specifi kationer:

• EN 13857:2008 • EN 55014-1:2006
• EN 55014-2:1997 + A1:2001 • EN 61000-3-2:2006
• EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf

Gasteier

-

Teknisk

leder

Det robuste skjæreapparatet er ufølsomt overfor stifter og binderser.

Garantitiden for makuleringsmaskinen er på 2 år. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

2 Sikkerhetsinstrukser

• Les bruksanvisningen før du tar i bruk maku- leringsmaskinen, og oppbevar den for senere bruk.
• Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen.

Fare for personskader!

Grip aldri inn i sprekken på papi-rinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatisingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Still makuleringsmaskinen utenfor rekkevidde for barn.

La maskinen kjøre kun i nærvær av en operatør.

Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før fl ytting eller rengjøring.

Servicearbeider må bare utføres av HSM-kundeservice og våre kontraktpartneres serviceteknikere.

• Forsikre deg om at nettstøpselet er lett til-gjengelig
• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi kasjonene på typeskiltet før du setter i nettstøpselet.
• Pass på at ingen væsker havner i makule-ringsmaskinen.
• Makuleringsmaskinen må kun brukes innendørs og ikke i nærheten av varmeelementer eller andre varmekilder. Ventilasjonsåpningene må være åpne, og det må være en avstand på min. 5 cm til vegger eller møbler.

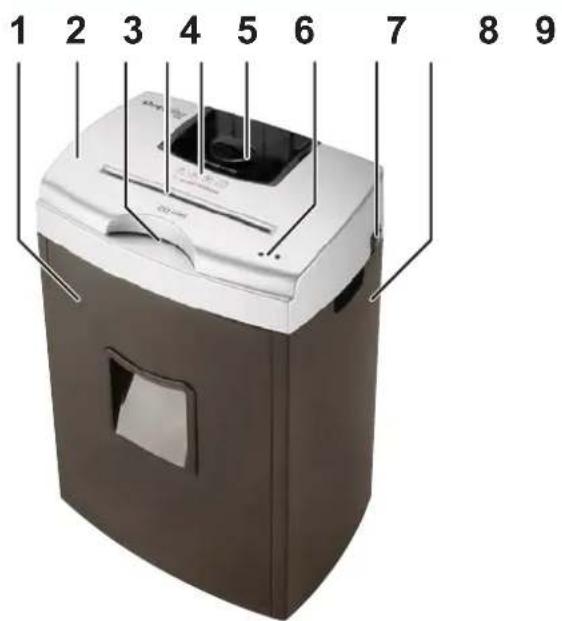

3 Oversikt

1 Beholder for makuleringsmasse for papir
2 Skjærehode
3 Innmatingsåpning for CD-plater
4 Tilførselsåpning for papir og kredittkort
5 Sikkerhetsinstrukser
6 Beholder for makulerte CD-plater
7 Lydiode-indikering
8 Vippebryter

I: På

O: Av

R: Revers

9 Underskap

4 Oppstilling

• Ta beholderen for makuleringsmasse og skjærehodet ut av underskapet.
• Sett skjærehodet forsiktig på underskapet.

  Holdeboltene på skjærehodets underside passer inn i festeåpningene på underskapet.

• Sett beholderen for makuleringsmasse for papir inn i underskapet til den går i lås i kapslingen.
• Plugg inn nettstøpslet.

5 Betjening

• Trykk på vippebryteren „I“.
  ▶ Vippebryteren går i lås.
  Grønn LED lyser.
• Makuleringsmaskinen er klar til bruk.

Makulere papir og kredittkort

Lysporten starter skjæreapparatet automatisk.
Materialet trekkes inn i skjæreapparatet og makuleres.
Ca. 3 s etter at tilførselsåpningen er fri, kobles makuleringsmaskinen automatisk ut og er klar til bruk.

Skjære CD-plater i småbiter

Maskinen er utstyrt med et separat CD-skjæreapparat. Skyv CD-platen som skal makuleres inn i innmatingsåpningen til skjæreapparatet tar tak i den.

▶ CD-platen skjæres i 5 strimler.
Makuleringsmaskinen slås av.

• Trykk på vippebryteren „R“.
  ▶ SBryteren spretter i nullstilling.

6 Feilretting

LED-indikering Årsak	Utbedring av feil
Ingen lysdiode lyser -	Sett skjærehodet	riktig på underskapet og sett inn begge beholderne for makuleringsmasse for papir og CD-er. Trykk på vippebryteren “I”.
Begge lysdiodene lyser	Beholderen for makulerings-masse for papir er full	Tøm beholderen.Hvis du tar skjærehodet av underskapet, må du passe på at klaffen på skjærehodets underside ikke blir skadet.
Rød lysdiode blinker	Overoppheting Maks. kontinuerlig driftstid er 5 minutter. La maskinen kjøle seg ned i ca. 20 min.
Kun den røde lysdioden lyser	Overbelastning av papirskjære-apparatet	Trykk vippebryteren til stilling “R”.Tips: Skjæreapparatet starter først med en forsinkelse på ca. 2 sekunder.Ta ut papiret.Ikke mat inn mer enn 8 papirark.

Ved andre feil slår du av maskinen og varsler vår kundeservice.

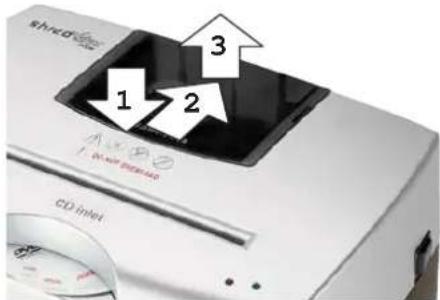

Ta ut CD-beholderen

Trykk framkanten på beholderen nedover (1), skyv den bakover (2) og ta beholderen oppover og ut av beholderen (3).

lå av makuleringsmaskinen og tekk ut nettstøpselet. Rengjøring må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

Olje skjæreapparatet hvis skjæreeffekten blir redusert, ved støyutvikling eller hver gang makuleringsbeholderen tømmes.

• Sprøyt skjæreblokk-spesialolje (bestillingsnummer 1.235.997.403) gjennom papirinnføringen i skjæreakslenes fulle bredde.
• La skjæreapparatet gå bakover uten å mate inn papir (R).
  ▶ Papirstøv og partikler løsner.

8 Tekniske data

Skjæremåte * Partikkelskjæring
Skjærestørrelse * (mm) 3 x 9
Skjæreeffekt per arbeidssyklus 1 CD (maks. 1,2 mm tykk)eller 1 kredittkort/kundekorteller 8 papirark (80 g/m2)9 papirark (70 g/m2)
Skjærehastighet * 40 mm/s
Oppsamlingsbeholderens volum * 25 l
Tilkobling 220 - 240 V, 50 - 60 Hz
Dimensjoner B x D x H (mm) 395 x 270 x 580
Vekt 16 kg

*: gjelder kun for skjæreverket papir/kort

EU-samsvarserklæring

HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen erklærer med dette at følgende maskin

Makuleringsmaskin HSM shredstar X8pro

på grunnlag av den utforming og konstruksjon den var i da den ble satt i drift av oss, oppfyller grunnleggende krav til sikkerhet og helse i følgende EU-direktiver:

Lavspenningsdirektiv 2006 / 95 / EF

EMC-direktiv 2004 / 108 / EF

Anvendte normer og tekniske spesifi kasjoner:

• EN 13857:2008 • EN 55014-1:2006

• EN 55014-2:1997 + A1:2001 • EN 61000-3-2:2006

• EN 61000-3-3:2008

Frickingen, 26.10.2010

Rolf Gasteier - teknisk leder
